mastercam后处理修改
MASTERCAM后处理修改方法.——必看
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC 控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MasterCAM后处理文件的修改
, a4 c G4 X. K5 k) |; t, W三维网技术论坛选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江# ~, I1 Q& r$ E( s% e6 ]4 i+ j! M
6 ]' n# @( L0 ~2 M7 Z% z三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时5 z) l: R* }; m3 Y$ @2 s7 i) k三维网技术论坛＃ pbld, n, *smetric, e 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江. C* Y6 I/ q& v6 E, E( c
: P7 w' W q8 z- V4 b1 n: u( |三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxaN102G0G17G40G49G80G90 三维网技术论坛3 u9 q; h' t8 M" h
MASTERCAM 后处理修改方法 必看

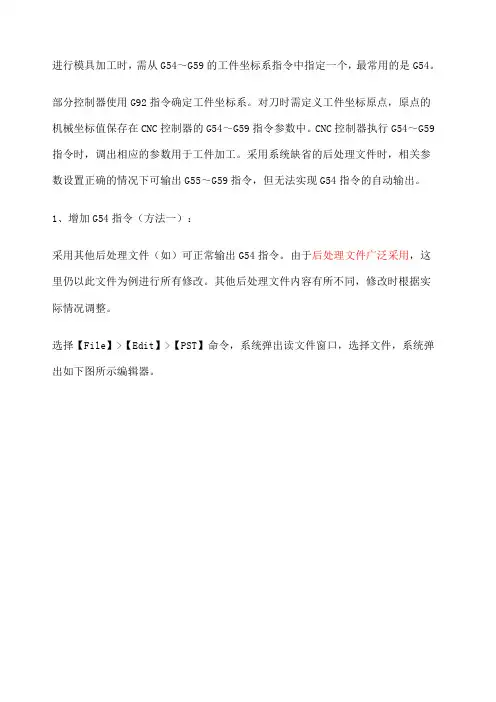

进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如）可正常输出G54指令。
由于后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
注意修改时保持格式一致。
G21指令为选择公制单位输入，对应的英制单位输入指令为G20。
MASTERCAM后处理的设置及参数修改.docx
MASTERCAM后处理的设置及参数修改.docxMASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为 .PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST在.应用Mastercam 软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故 . MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍. 此部分内容一般都不用更改 .以下是截取的部分注释:( 注释前都带#号, 系统在执行代码处理时是不会读取前面带#号的语句的 .)#Post Name : MPFAN#Product : MILL#Machine Name : GENERIC FANUC#Control Name : GENERIC FANUC#Description : GENERIC FANUC MILL POST#Associated Post : NONE#Mill/Turn : NO#4-axis/Axis subs. : YES#5-axis : NO#Subprograms : YES#Executable : MP v9.0##WARNING:THIS POSTIS GENERICANDIS INTENDEDFOR MODIFICATION TO#THE MACHINE TOOL REQUIREMENTSAND PERSONALPREFERENCE.2)系统程序规划部分（ Debugging and Factory SetProgram Switches ）。
此部分是 MASTERCAM版本的后处理系统规划,每个版本都大同小异 , 一般不需更改 . 以下截取的是 9.0 版的 ) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constant---fastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display,1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zerois column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches?(leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until movelinecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings ）。
mastercam后处理修改
m a s t e r c a m后处理修改 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GTMasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MASTERCAM后处理修改方法必看
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST 文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
mastercam后处理修改【范本模板】
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注:若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN ＃NC Program Extension for Okuma上述语句表示输出格式为MIN格式.若没有可以新建。
“。
Trun”格式表示车床专用。
需要的格式修改MIN即可,如MPF，NC，H,TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0"表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1"则表示由圆心确定；若为“2"则表示由起点（Start）指向圆心(Center），2=St—Ctr；若为“3”表示由圆心指向起点,3=Ctr—St；若为“4”表示非增量。
arcoutput : 0 ＃0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype ： 1 ＃Arc center 1=abs, 2=St-Ctr， 3=Ctr—St ,4=unsigned inc。
③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号,不输出,若设置值为“No”则不忽略即输出序列号.④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出,若设置值为“1”表示输出空格即在每个“X，Y，R,F”等控制语句前加一空格.⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n，"M6”, e（其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句.下面语句为程序号输出格式：fmt O 4 progno ＃Program number＃fmt ”:” 4 progno #Program number＃表示注释语句的开始，fmt是格式定义，O表示输出程序开头为O，若开头为PR或P时只需要改O为需要的程序开头即可.这里的4表示程序号长度为4个字节.其它用fmt格式定义的语句也一样,可用此法修改想改的部分即可得到需要的输出结果。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MASTERCAM后处理的设置和参数修改
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故.例如，某机床的控制系统采用G54工件坐标系定位，G90绝对坐标编程，要求生成的NC程序前面必须有G54G90设置，如果后处理文件的设置为G55G91，则每次生成的程序中含有G55G91，却不一定有G54G90，如果在加工时没有进行手工改正，则势必造成加工错误.本文介绍了Mastercam后处理文件的内容以及修改和设置的方法，供有关人员参考.也就是说后处理程序可以将一种控制器的NC程序，定义成该控制器所使用的格式.以FANUC系列的后处理系统为例，它可以定义成惯用于FANUC 3M控制器所使用的格式，也可以定义成FANUC 6M控制器所使用的格式，但不能用来定义其它系列的控制器.不同系列的后处理文件，在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：『::好就好::中国权威模具网』
getnextop : 0 #Build the next variable table
3） General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个人使用.以下截取的是9.0版的一些常规设定.冒号前面的是变量,冒号后面的是设定值,#号后面是注解(一般是说明0代表什么,1代表什么,2代表什么,yes或no应该不用翻译了吧?!)英文后面的中文注解是我加进去的,翻译的不是很详细,但相信大家能看懂.没有翻译的就表示我根本不会或此设定不常用....嘿嘿...
mastercam后处理修改
mastercam后处理修改Mastercam是一款广泛应用于机械加工领域的计算机辅助设计与制造（CAD/CAM）软件。
它具有强大的功能和灵活的后处理能力，可以将设计好的零件转化为机床能够理解和执行的G代码。
然而，在实际的加工过程中，有时候需要对Mastercam的后处理文件进行修改，以满足特定的加工要求。
本文将详细介绍如何进行Mastercam后处理修改。
1. 确定修改需求在进行Mastercam后处理修改之前，首先需要明确修改的具体需求。
例如，可能需要修改加工速度、切削深度、切削方向等参数，或者需要添加特定的加工指令。
只有明确了修改的目标，才能有针对性地进行后续的操作。
2. 打开Mastercam后处理文件在Mastercam软件中，选择需要修改的后处理文件，并打开它。
后处理文件通常以.pst为后缀名，可以在Mastercam的安装目录下的“Post”文件夹中找到。
3. 理解后处理文件结构后处理文件是由一系列的文本指令组成的。
每个指令都代表了一个特定的加工操作或控制命令。
在进行修改之前，需要对后处理文件的结构有一定的了解，以便准确地进行修改。
可以参考Mastercam提供的后处理文件编程手册，或者查阅相关的技术资料。
4. 修改后处理文件根据修改的需求，对后处理文件进行相应的编辑。
可以使用文本编辑软件，如记事本或专业的代码编辑器来进行修改。
根据需要，可以添加、删除或修改特定的指令。
例如，可以修改切削速度的设定值，或者添加自定义的加工指令。
5. 保存修改后的后处理文件在完成后处理文件的修改之后，需要将结果保存。
确保保存的文件名与原始的后处理文件名相同，以便在Mastercam软件中正确地调用。
6. 测试修改后的后处理文件在进行实际的加工操作之前，建议先对修改后的后处理文件进行测试。
可以选择一个简单的加工程序进行试运行，检查加工过程中是否按照预期进行。
如果发现问题，可以返回到前面的步骤，对后处理文件进行进一步的修改。
Mastercam数控车修改后处理方法
MasterCAM X6改后处理1.默认 Lathe(车床)；2.设置——机床参数（圆弧输出半径，杂变为1，后处理后缀CNC）；3.我的电脑搜索“MPLFAN”打开所在文件夹，先复制备份，再用记事本打开。
4.注：句前加 # 号为屏蔽此行；“”号为强制输出 ; e$ 为段结束号5.以文件名作为程序名：①．查找 % 号；②. % 下面找 *progno$, e$ 复制到下一行后，在句前加 # 号，复制的 *progno$, e$ 改为 *sprogname$, e$ 注：在上句中直接复制就可以了。
（直接以文件名作为程序名）或在*sprogname$, e$前加 "O", 如："O", *sprogname$, e$ 这种情况可以直接输入数字文件名就可以了，不用再输 O 了；6.删去多余文字①%下面找到"(", "PROGRAM NAME、、、句前加#号屏蔽"(", "DATE=DD-MM-YY -、、、句前加#号"(", "MCX FILE - ", 、、、句前加#号"(", "NC FILE - ", *、、、句前加#号"(", "MATERIAL - ", 、、、句前加#号②查找tnote = 注：不要漏了空格；下几行中的"(", *tnote, *toffnote, ")", e$ 句前加#号if tool_op$ = 64, 、、、、、句前加#号7.G0 T0101 删去G0，在T0101后面加 "M8" 或在上一行加 "M8" ；①查找 *toolno 需查找并找到第一次出现的以下字样；toolno = t$ * 100 + tloffno$pbld, n$, *sgcode, *toolno, e$或查找 (sav_xh) 的下面就能找到以上文字。
MASTERCAM后处理修改方法必看精修订
M A S T E R C A M后处理修改方法必看集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如）可正常输出G54指令。
由于后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃ pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
