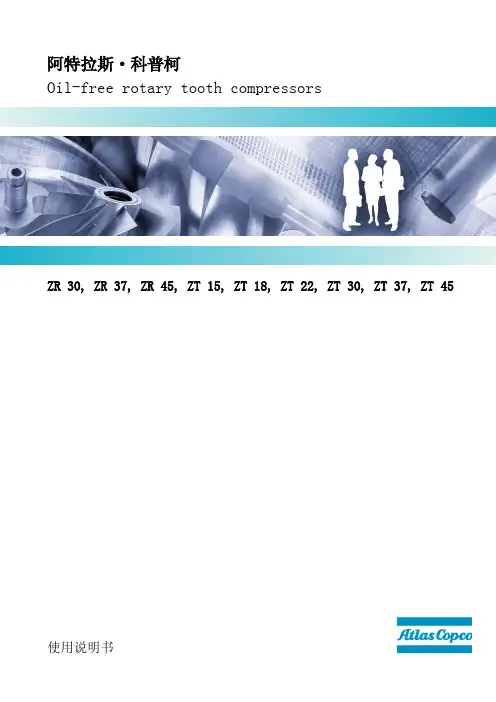

无油旋齿压缩机(阿特拉斯)使用说明书

2010 - 02 编号 2991 7089 61

使用说明书
目录表
1
安全措施....................................................................5
1.1 安全图标............................................................................5 1.2 一般安全措施........................................................................5 1.3 安装过程中的安全措施................................................................5 1.4 操作过程中的安全措施................................................................6 1.5 保养或维修过程中的安全措施..........................................................7
2
概述........................................................................9
2.1 简介................................................................................9 2.2 气流...............................................................................13 2.3 冷凝水排卸系统.....................................................................17 2.4 润滑油系统.........................................................................18 2.5 冷却系统...........................................................................19 2.6 空气干燥机（FULL-FEATURE 机型）......................................................19 2.7 电气系统...........................................................................20

阿特拉斯_科普克_螺杆式压缩机能效等级明细

阿特拉斯科普克螺杆式压缩机能效等级明细GA90P W 8型号：GA90P W 8备案号：2010-19-4791-319584能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.4GA 110-7.5型号：GA 110-7.5备案号：2010-19-4791-319595 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.2GA 160-10W 型号：GA 160-10W备案号：2010-19-4791-319325能效等级： 1备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.2GA 132-8.5型号：GA 132-8.5备案号：2010-19-4791-318538 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA22 P A 10备案号：2010-19-4791-318487 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.7GA 90-8.5型号：GA 90-8.5备案号：2010-19-4791-317108 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA75 P A 10备案号：2010-19-4791-315976 能效等级： 1备案公布时间：2010-8-4所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.7GA 110-8.5A型号：GA 110-8.5A备案号：2010-19-4791-315370 能效等级： 2备案公布时间：2010-8-3所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA75P A 13备案号：2010-19-4791-312666 能效等级： 2备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：9.0GA55P A 7.5型号：GA55P A 7.5备案号：2010-19-4791-312545 能效等级： 2备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.4GA55+P A 10型号：GA55+P A 10备案号：2010-19-4791-312540能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.2GA75+P W 10型号：GA75+P W 10备案号：2010-19-4791-312523 能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.8型号：GA55+P A 8备案号：2010-19-4791-312512 能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.5GA18P A 8.5型号：GA18P A 8.5备案号：2010-19-4791-312205 能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.2型号：GA75+P W 13备案号：2010-19-4791-311488 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.1GA55+P A 7.5型号：GA55+P A 7.5备案号：2010-19-4791-311472 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.1GA75+P W 8型号：GA75+P W 8备案号：2010-19-4791-311287能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.3GA75+P W 7.5型号：GA75+P W 7.5备案号：2010-19-4791-311283 能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 5.9GA55P A 8型号：GA55P A 8备案号：2010-19-4791-311276能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.8GA75+P A 10型号：GA75+P A 10备案号：2010-19-4791-311265 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.0。

Atlas Copco IAT全系列产品201312

3.3 G1-1/2 G1-1/4 1.8 2.8 84
5.5 2 2 4 5 157.5
7.5 2 2 4 .5 167.5
33
GV630-4800
34
GV630-4800技术参数
GV系列喷油螺杆式真空泵型号抽气速度（m3/h）
最大连续运行压力（mbar）极限真空度（mbar）
GV630 557
Mono
– SF 1, SF 2, SF 4
Multi
– SF 6, SF 8 – SF 11, SF 15, SF 17, SF 22
Duplex
– SF 11, SF 15, SF 22
22 22
ZT/ZR机型
全系列有ID/IMD机型 ZT15-22最大压力为10bar ZR/ZT30-45/37-55VSD最大压力为8.6bar
功率消耗
使用高性能GA+ 现场型压缩机承担基本载荷是非常理想
GA: 经济紧凑的压缩机
客户用气负荷曲线:
生产压缩空气的能耗成本不大开开停停，有长时间停机状态，希望将压缩机安装在生产区域以外
空气需求量
100 90 80 70 60 Power 50 40 30 20 10 0 空气需求量 Time GA
30
45
55
90
SF1-22
灵活多样和模块化的设计满足任何空气需求
变流量控制技术，精确匹配用气需求在大学，医院，科研院所和实验室有很强的竞争力最低噪音只有53db(A); 占地面积小
SF 机型
1 - 22 kW Skid
– SF 1, SF 2, SF 4
Twin
– SF 6, SF 8

阿特拉斯科普柯简介

阿特拉斯·科普柯建筑与矿山技术阿特拉斯·科普柯建筑与矿山技术负责开发、制造和销售凿岩工具、建筑与拆除工具、凿岩钻机及其设备，为露天和地下凿岩、勘探钻孔、岩石加固、地面工程、挖掘水井、石油和天然气开采等活动提供先进的生产力。

阿特拉斯·科普柯建筑与矿山技术在中国还拥有一些其它品牌。

地下岩石开挖设备 — 致力于研发、制造和销售不同种类的隧道和矿产开采设备，应用于全球多项地下开采领域。

该部门主要提供创新的产品设计和售后支援系统，以提高客户的附加值。

Atlas Copco Construction and Mining TechniqueAtlas Copco Construction and Mining Technique develops, manufactures, markets and services rock drilling tools, construction and demolition tools, drill rigs and equipment. It innovates for superior productivity in surface and underground rock excavation, exploration drilling, rock reinforcement, ground engineering, water well, oil and gas drilling, and compaction and paving equipment worldwide. Several other Brands within Atlas Copco Construction and Mining Technique Business Area are also represented in China.Underground Rock Excavation – It develops, manufactures, and markets a wide range of tunneling and mining equipment for various underground applications worldwide. The division focuses strongly on innovative product design and aftermarket support systems, which give added customer value.露天凿岩设备 — 致力于研发、制造和销售凿岩设备，应用于全球多项土木工程、采石场和露天矿坑领域。

AtlasCopco阿特拉斯科普柯固定式螺杆空气压缩机中英文说明书

Atlas Copco 阿特拉斯科普柯固定式螺杆空气压缩机电脑控制器操作方法控制面板控制面板功能：1：开机按钮。

按该按钮让空压机开机，自动运行指示灯点亮时表示电脑控制器有效运行（自动运行状态）。

2，O ：停机按钮。

按该按钮让空压机停机，自动运行指示灯熄灭。

3，液晶显示器：显示关于空压机运行状态，保养要求或者故障信息。

4，“↑”，“↓”：上下滚动键：该键用来翻阅显示屏。

5，“ 〓 ”：表格键：该键用来选择跟着水平箭头的参数。

6，“F1”，“F2”，“F3”：功能键：该键用于控制和编制空压机，参见后面的内容。

7，“●自动”：自动运行指示灯：表示电脑控制器正自动控制空压机运行。

8，“●报警”：总报警指示灯：通常熄灭，当有不正常情况出现时，该灯点亮或闪烁，参见后面的内容。

9，“●电源”：电源指示灯：指示和上电源。

10：自动运行图标。

11，：报警图标。

12，13，另外，空压机机体上有一只紧急停机按钮：有紧急情况出现时，按紧急急停按钮让空压机立刻停机，故障排除后，拔出按钮解除锁定，并按重新设置功能键F3复位。

1显示屏-键1.1 典型显示图1)前三行:——显示屏显示传感器的名称和实际的读数。

——测量值的单位和传感器的实际读数。

——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）。

2）在四行位于三个功能键的上方（F1/F2/F3），显示这些键（F1/F2/F3）对应的实际功能。

1．2 滚动键（↑↓）这些滚动键标有垂直的箭头，允许滚动显示屏。

只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容。

只要在显示屏的最右边的位置上有一个指向上面的箭头，其对应的滚动键就可以用来查阅前面的内容。

1．3 表格键（ = ）该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。

只有后面跟着指向右面的箭头的参数才可以修改。

“瑞典阿特拉斯·科普柯公司”简介

“瑞典阿特拉斯·科普柯公司”简介（ATLAS COPCO）阿特拉斯·科普柯公司成立于1873年，目前是世界上最大跨国工业集团之一，总部设在瑞典，世界各地有50余家工厂，生产三千多种产品，在50多个国家设有销售公司，代理商遍布85个国家和地区。

公司压缩机技术部下属共有10个分厂，主要生产适用于空气和其它工业用气体的往复式、螺杆式、离心压缩机及其配套用干燥器、过滤器、冷却器、能量回收系统和控制系统等。

其中比利时的AIRPOWER 分厂是世界上最大的螺杆压缩机生产厂，年产量达几万台，德国的ENERGAS 分厂专门制造特殊工艺气压缩机，美国加州的COMPTEC和ROTOFLOW分厂制造离心式空压机、工艺压缩机和膨胀机。

阿特拉斯·科普柯公司一百多年来向世界各地提供了大量的高质量压缩机、膨胀机以及优良的售后服务，获得世界各国用户良好信赖。

该公司在1984 年起对国内进行直接销售业务，并向中国转让了有关的喷油螺杆压缩机技术。

1984年开始在中国设立办事处，到目前为至，在中国已成立了七个合资企业，并在北京、上海、西安、广州均有办事机构，另外在上海、广州还设立了维修中心。

1995年在无锡高新技术开发区成立了无锡阿特拉斯·科普柯公司，可以为国内用户提供与国外阿特拉斯·科普柯公司同步技术水平的各类喷油螺杆压缩机。

至1995年止不完全统计已有数千台各类压缩机在全国医药、纺织、食品、电子、化工、石化等行业长期稳定动行。

阿特拉斯公司压缩机和膨胀机产品工况范围：1、GA/GR系列喷油螺杆压缩机(用于空气、氮气)：Q＝0.5~43.5m3/min，P＝7.5、10、13、20bar四个等级。

2、XA/XR系列移动式喷油螺杆压缩机(用于空气)：Q＝1~34.2m3/min，P＝7、8.6、12、17、20、25bar六个等级。

3、ZA/ZE系列无油螺杆压缩机(用于空气、氮气)：Q＝10~226.2m3/min，P＝2、3、3.5bar三个等级。

阿特拉斯无油螺杆培训资料

8 经常注意冷却水温升； 16 没定期做8000小时保养；
24
水冷型
3
风冷型
ZT/ZR无油螺杆压缩机结构
ZR300-750
水冷型
41.3m3/min~102.2m3/min
4
无油螺杆压缩机组件
空气入口和节流箱
空气过滤器
低压转子和高压转子
5
冷却水进出口
无油螺杆压缩机组件
油呼吸器
后冷却器和中间冷却器
油冷却器
6
低压转子排气端侧面
疏水器
新一代无油螺杆结构
轴向轴承
10 定期清洁电机翅片和通风罩；
3 每小时排放冷凝水；
11 定期测量电机电压、电流；
4 经常注意电机温度；
12 定期清洗、检查疏水器；
5 经常观察跑、冒、滴、漏 11定期清洁空气过滤器；
6 经常留意振动和噪声； 14 定期(2000小时)清洁保养油呼吸器；
7 经常注意中间压力；
15 定期做4000小时保养；
二级压缩
一级压缩
消
音
器
油泵
单向阀
中冷
疏水器
后冷
安全阀
冷却水出
冷却水进空气输出
10
ZR110/275压缩机加载状态
电脑
加载活塞
进气阀
A AC24V
中间压力2.3bar 电磁阀
B C
中冷
油冷
后冷
膜片转换阀
100%
高压排气阀
排气消音器消音器
一级压缩
二级压缩
油泵
空滤
单向阀油滤旁通阀
疏水器
中冷
TT 44
油冷却器

阿特拉斯固定式无油螺杆压缩机操作说明

阿特拉斯固定式无油螺杆压缩机操作说明一、常用参数：型号：ZR250-10（固定式无油螺杆压缩机）最高工作压力： 1MPa 额定工作压力0.9 MPa排气量：2264m3/h ( 629L/S)中冷却器压力： 0.19~0.26Mpa (1.9~2.6bar)油压：0.2~0.25Mpa ( 2~2.5bar)油温： 40℃低压级主机出口温度： 160℃~180℃高压级主机出口温度： 140℃~175℃高压级主机进气温度： 25℃~30℃排气温度：约25℃冷却水进水温度：＜40℃冷却水出水温度：＜50℃额定轴功率： 250kw启动轴转速：1487r/min冷却水流量：13.32 m3/h (3.7L/S)油量：60L润滑油规格：Roto-Z专用润滑油低压级安全阀起跳压力为0.37Mpa(3.7bar)高压级安全阀起跳压力为0.93Mpa(9.3bar)二、机组的报警及停机设定值报警停机油压： 0.13MPa 0.12Mpa (1.2bar)油温：65℃ 70℃低压级主机出口温度：225℃235℃高压级主机出口温度：225℃235℃高压级主机进气温度：65℃ 70℃三、压缩机的操作(一)、开机步骤启动前：1、确认电、仪系统正常。
