凝汽式和背压式汽轮机区别
不同种类汽轮机介绍和对比
1、按工作原理分类：①冲动式汽轮机，主要由冲动级组成，蒸汽主要在喷嘴叶栅（或静叶栅）中膨胀，在动叶栅中只有少量膨胀。
②反动式汽轮机，主要由反动级组成，蒸汽在喷嘴叶栅（或静叶栅）和动叶栅中都进行膨胀，且膨胀程度相同。
2、按热力特性分：①凝汽式汽轮机：蒸汽在汽轮机中膨胀做功后，进入高度真空状态下的凝汽器，凝结成水。
②背压式汽轮机：排汽压力高于大气压力，直接用于供热，无凝汽器。
③调整抽汽式汽轮机：从汽轮机中间某几级后抽出一定参数、一定流量的蒸汽(在规定的压力下）对外供热，其余排汽仍排入凝汽器。
根据供热需要，有一次调整抽汽和二次抽汽之分。
④中间再热式汽轮机：蒸汽在汽轮机内膨胀做功过程中被引出，再次加热后返回汽轮机继续膨胀作功。
凝汽式背压为负压，蒸汽最终成为低温凝结水，能量利用率高；背压式有一定压力，蒸汽只是从高压蒸汽变为低压蒸汽，能量利用率没有凝汽式的高，但在某些运行稳定的场合，经常使用背压式透平，将高压蒸汽减压成为低压蒸汽，供需要低压蒸汽的系统使用。
凝汽式的透平相对背压式多了真空凝汽系统，结构相对复杂，造价高，但由于能量利用率高，所以现在在大功率场合较多地采用凝汽式，小功率场合由于凝汽系统可能造成运行成本相对背压式高，所以在小功率场合有后部直接放空的背压式透平。
3、按主蒸汽参数分，进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级可分为：①低压汽轮机：主蒸汽压力小于1.5Mpa;②中压汽轮机：主蒸汽压力为2--4Mpa;③高压汽轮机：主蒸汽压力为6--10Mpa;④超高压汽轮机：主蒸汽压力为12---14Mpa;⑤亚临界压力汽轮机：主蒸汽压力为16---18Mpa;⑥超临界压力汽轮机：主蒸汽压力大于22.15Mpa;⑦超超临界压力汽轮机：主蒸汽压力大于32Mpa。
4、此外按汽流方向分类可分为轴流式、辐流式、周流式汽轮机；5、按用途分类可分为电站汽轮机、工业汽轮机、船用汽轮机；按汽缸数目分类可分为单缸、双缸和多缸汽轮机；按机组转轴数目分类可分为单轴和双轴汽轮机；按工作状况分类可分为固定式和移动式汽轮机等。
凝汽式和背压式汽轮机区别
凝汽式汽轮机科技名词定义中文名称：凝汽式汽轮机英文名称：condensing steam turbine定义：蒸汽在汽轮机本体中膨胀做功后排入凝汽器的汽轮机。
所属学科：电力（一级学科）；汽轮机、燃气轮机（二级学科）本内容由全国科学技术名词审定委员会审定公布凝汽式汽轮机，是指蒸汽在汽轮内膨胀做功以后,除小部分轴封漏气之处,全部进入凝汽器凝结成水的汽轮机。
目录机，也统称为凝汽式汽轮机。
火电厂中普遍采用的专为发电用的汽轮机。
凝汽设备主要由凝汽器、循环水泵、凝结水泵和抽气器组成。
汽轮机排汽进入凝汽器，被循环水冷却凝结为水，由凝结水泵抽出，经过各级加热器加热后作为给水送往锅炉。
汽轮机的排汽在凝汽器内受冷凝结为水的过程中，体积骤然缩小，因而原来充满蒸汽的密闭空间形成真空，这降低了汽轮机的排汽压力，使蒸汽的理想焓降增大，从而提高了装置的热效率。
汽轮机排汽中的非凝结气体（主要是空气）则由抽气器抽出，以维持必要的真空度。
汽轮机最常用的凝汽器为表面式。
冷却水排入冷却水池或冷却水塔降温后再循环使用。
靠近江、河、湖泊的电厂，如水量充足，可将由凝汽器排出的冷却水直接排入江、河、湖泊，称为径流冷却方式。
但这种方式可能对河流湖泊造成热污染。
严重缺水地区的电厂，可采用空冷式凝汽器。
但它结构庞大，金属材料消耗多，除列车电站外，一般电厂较少采用。
老式电厂中，有的采用混合式凝汽器，汽轮机排汽与冷却水直接混合接触冷却。
但因排汽凝结水被冷却水污染，需要处理后才能作为锅炉给水，已很少采用。
/view/1471157.htm背压科技名词定义中文名称：背压英文名称：back pressure定义：工质在热机中做功后排出的压力。
一般指汽轮机的排汽压力。
所属学科：电力（一级学科）；通论（二级学科）本内容由全国科学技术名词审定委员会审定公布目录背压（Back pressure）后端的压力。
一、通常是指运动流体在密闭容器中沿其路径（譬如管路或风通路）流动时，由于受到障碍物或急转弯道的阻碍而被施加的与运动方向相反的压力。
简述汽轮机的分类
简述汽轮机的分类汽轮机是具有一定温度和压力的蒸汽来做功的回转式原动机。
一、按汽轮机所具有的级数分类所谓汽轮机的级，是由一段喷嘴与其后边的一级动叶片所组成，用来完成从蒸汽热能转变为机械功全过程的基本单元。
1．单级汽轮机：单级汽轮机是只有一个级的汽轮机，即只有一段喷嘴及其后面的叶片，是最简单的汽轮机。
2．复速级汽轮机：复速级汽轮机是单级汽轮机的变种，仍然是单级汽轮机，它与一般单级汽轮机不同之处是具有两列以上的动叶片，又称为速度级汽轮机。
3．多级汽轮机二、按蒸汽在汽轮机内流动的方向分类1．轴流式汽轮机：这种汽轮机的蒸汽在汽轮机内流动的方向和轴平行。
2．辐流式汽轮机：蒸汽在汽轮机内流动的方向与汽轮机轴相垂直的汽轮机。
3．周流式汽轮机：蒸汽在汽轮机中既不是沿轴线方向流动，也不是沿辐向流动，而是沿圆周方向，几进几出。
三、按汽缸的数目分类1．单缸汽轮机2、双缸汽轮机 3、多缸汽轮机四、按汽轮机的用途分类1．电站汽轮机2、工业汽轮机 3、船用汽轮机五、按汽轮机进汽压力分类低压汽轮机 1.2~1.5MPa 中压汽轮机 2~4MPa次高压汽轮机5~6MPa 高压汽轮机 6~10MPa超高压汽轮机12~14MPa 亚临界汽轮机 16~18MPa超临界汽轮机大于22.17MPa六、按汽轮机热力系统分类1．凝汽式汽轮机：蒸汽在汽轮机内做功后，除有一部分轴封漏汽外，全部排入凝汽器。
2．调整抽汽式汽轮机：它与凝汽式汽轮机的区别是：其抽汽压力可以在某一范围加以调整，可以有一级调整抽汽，也可以有两级调整抽汽。
3．背压式汽轮机：蒸汽在汽轮机内做功后，以高于大气压力被排入排汽室，以供热用户采暖或工业用汽，这种汽轮机在热力系统中只有给水加热器，没有凝汽器，因而不存在冷源损失，热能利用率高。
4．中间再热式汽轮机：为了使排其汽温度不超过允许限度，采用了蒸汽中间再热，称为中间再热式汽轮机。
这种汽轮机是将在汽轮机高压缸做完功的蒸汽，再送回锅炉再热器中加热到接近于新蒸汽温度，然后回至汽轮机的中低压缸继续做功。
汽轮机的变工况
二、缺点：
1）负荷变动时，汽包内压力和温度随着变化，汽包的应力问题 比定压运行严重，成为限制机组负荷变动速度的主要因素 2）机组负荷变动，是靠锅炉调整燃烧和给水进行的，而锅炉是 热惯性大的设备，所以，负荷响应的速度慢 3）低负荷时降低了主蒸汽压力，从而降低了机组的循环热效率
G01 G0
p021
p
2 g1
T0
p02 pg2 T01
G01、P01、T01 、Pg1 变工况下级组流量、初压、初温、背压 G0、P0、T0、Pg1 设计工况下级组流量、初压、初温、背压
若不考虑温度变化（滑压运行）：
G01 G0
p021 pg21
p02
p
2 g
1.级组的临界工况
• 某级处于临界状态，或者级后压力很低：
一、与定压运行相比,滑压运行的效益主要表现在: 1）由于压力随负荷降低，蒸汽的比热减小，过热热减小。所以 过热蒸汽温度在较宽的负荷范围内都维持了稳定（例如：在40100%MCR内可维持额定温度）； 2）由于汽轮机节流损失小，高压缸排汽温度稳定（亚临界机组， 负荷从100%降低到50%MCR，高缸排汽温度只降低了60度左右， 所以再热气温也容易维持稳定）；
变工况
汽轮机的设计值：效率最高
设计工况：经济工况
设计功率：经济功率
运行中参数不可能始终保持设计值→变工况→汽机热力 过程变化（流量、压力、温度、比焓降、效率等）、零 部件受力变化、热应力/热膨胀/热变形情况变化 典型变工况：启动、停机、故障
一、级组的变工况
一、定压运行与滑压运行
定压运行：汽轮机在不同工况运行时，依靠改变调节汽门的开 度来改变级组的功率。而汽轮机前的新奇压力和新汽温度维持 不变。（汽机主调锅炉跟随，汽轮机通过改变调门位置改变电 负荷，锅炉维持主蒸汽压力——炉跟机）
汽轮机原理——精选推荐
一．汽轮机工作原理来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机。
由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动，其压力和温度逐渐降低，部分热能转换为汽轮机转子旋转的机械能。
作完功的蒸汽称为乏汽，从排汽口排入凝汽器，在较低的温度下凝结成水，此凝结水由凝结水泵抽出送往蒸汽发生器构成封闭的热力循环。
为了吸收乏汽在凝汽器放出的凝结热，并保持较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。
由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。
若任空气在凝汽器内积累，必使凝汽器内压力升高，导致乏汽压力升高，减少蒸汽对汽轮机作的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出。
凝汽设备由凝汽器、凝结水泵、循环水泵和抽气器组成，它的作用是建立并保持凝汽器的真空，以使汽轮机保持较低的排汽压力，同时回收凝结水循环使用，以减少冷源损失，提高汽轮机设备运行的经济性。
如6.4节所述，为减少冷源损失，提高循环热效率，汽轮机都配置有回热加热设备。
凝结水泵出口的主凝结水经几级低压加热器加热后送往除氧器。
除氧器是一种混合式加热器，同时承担除去水中溶解的氧的任务,经除氧的水由给水泵升压后，再经几级高压加热器加热送往蒸汽发生器。
为了保证满足用户的电力需求，汽轮机的功率和转速必须进行调节。
因此，每台汽轮机有一套由调节装置组成的调节系统。
另外，汽轮机是高速旋转设备，它的转子和定子间隙很小，是既庞大又精密的设备。
为保证汽轮机安全运行，配有一套自动保护装置，以便在异常情况下发出警报；在危急情况下自动关闭主汽阀，使之停运。
调节系统和保护装置常用压力油来传递信号和操纵有关部件。
汽轮机的各个轴承也需要油润滑和冷却，因而每台汽轮机都配有一套油系统。
总之，汽轮机设备是以汽轮机为核心，包括凝汽设备、回热加热设备、调节和保护装置及供油系统等附属设备在内的一系列动力设备组合。
汽轮机基础知识
linchangji
αt ct
pt
p1d为极限压力：特征线与AC 重合时的出口压力。
1.2.2 反动式汽轮机
linchangji
1.2.2 反动式汽轮机
linchangji
由反动级组成，其基本工作原理为：在反 动式汽轮机中，蒸汽不仅在喷嘴中膨胀加速， 而且在流经动叶片通道时继续膨胀加速。因此， 汽轮机动叶片不仅受到喷嘴出口高速汽流的冲 动力作用，而且还受到蒸汽离开动叶片时的反 作用力作用，叶轮在蒸汽的冲动力和反动力的 联合作用下旋转做功。
linchangji
1.2 按作用原理分类
1.2.1 冲动式汽轮机
由冲动级组成，其基本 工作原理为：在冲动式汽轮 机中，蒸汽主要在喷嘴中膨 胀，压力降低，速度增加， 在流经动叶片时压力和速度 保持不变，只是改变了汽流 方向，因此，对动叶片产生 了一个冲动力，叶轮在这个 冲动力的作用下旋转做功。
linchangji
linchangji
凝汽式汽轮机低压部分的动叶片通常采 用自由状态的扭曲和变截面的叶片。
轴向力产生的原因
linchangji
一般情况下，汽轮机转子的轴向推力主要来源于蒸汽 作用于动叶片上的轴向分力、动叶片和叶轮的前后压差、 轴变径产生的压差等。
1）作用于动叶片上的轴向分力 汽轮机转子工作时，蒸汽 作用在动叶片上的力除沿圆周 方向的力外，还有一个沿轴向 的分力，这使转子产生一定的 轴向力。现代应用的汽轮机大 都带有一定的反动度，动叶片 前后存在一定的压差，该压差 也会使动叶片产生轴向力。
凝汽器是热力循环的冷源。其基本功能是接收汽轮机的排汽并将其凝结成水，使汽 轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地将蒸汽热能转换为机械 能。凝汽器是一个工作在真空条件下的表面式热交换器，其具体功能有： 1）冷却汽轮机的排汽，使之凝结为水，使凝汽器形成机组安全、经济运行的真空。 2）把排汽的凝结水循环使用。 3）在正常运行时，凝汽器还可以起到一级真空除氧器的作用，能够除去凝结水中所含有 的气体，从而提高水的质量，防止设备腐蚀。
从卡诺循环的效率表达式我们可以得到哪些启示？
1.从卡诺循环的效率表达式我们可以得到哪些启示？答（1）卡诺循环的效率永远小于1。
因为我们既无法找到温度无限高的热源，也无法利用温度为绝对零度的冷源。
提高T1定温或降低T2定温都可以提高热效率。
但在实际应用中，我们所能找到的冷源，其温度很难低于环境温度。
也就是说，大幅度降低冷源的温度是不可能的，提高卡诺的主要途径是提高热源的温度。
实际上，现代火力发电厂的总效率为百分之40。
（2）当卡诺循环时，T1=T2，则循环的热效率为零。
这说明如果没有温差，就不可能用热能来产生机械动力。
因为由单一热源吸取热量来提供动力的发动机也是不可能制成的。
这实际上就是热力学第二定律的另一种表述方式。
（3）卡诺循环只是一种理想情况，实际上不可能造出完全遵循卡诺循环的热力发动机。
首先，气体的定温膨胀和压缩是很难实现的。
其次，当T1和T2相差较大时(这是提高效率所必须的)，卡诺循环的P—V图就非常狭长。
这就是说，为了达到一定的输出功率，卡诺机的体积必须很大，这在实践上是很困难的。
最后，摩擦损失是不可避免的。
所以，理想的可逆循环是达不到的。
（4）虽然按卡诺循环工作的热机没有造出来，但卡诺循环为提高热机的效率指出了重要方向，即尽量提高工质吸热时的温度及尽量使工质膨胀到接近自然环境的温度再向外放热。
这些都已成为热机设计中得指导原则。
（5）因为一切热机的循环效率都不可能超过卡诺循环的效率，改进任何热机的方向都是使它的循环效率尽可能地接近卡诺循环。
一切循环，其效率与相同的热源和冷源温度下的卡诺循环效率的差别可以用来衡量这种循环的完善程度，这是卡诺循环的重要理论价值和实际意义。
2.怎样就算燃煤锅的热效率？锅炉运行时，燃料送入锅炉的热量与锅炉有效利用热量及各项热损失的和相等，即我们所说的热平衡：方法一：Qr=Q1+Q2+Q3+Q4+Q5+Q6（1）Qr：燃料送入锅炉的热量（一般就是燃料应用基低位发热量，即Qr=Qydw），kj/kgQ1：锅炉有效利用热量，kj/kgQ2：排烟带走的热量，Q3：气体不完全燃烧损失的热量，kj/kgQ4：固体不完全燃烧损失的热量，kj/kgQ5：锅炉向周围空气散失的热量，kj/kgQ6：燃料中灰渣带走的热量，kj/kg将公式（1）两边分别除以Qr得：1=Q1/Qr+Q2/Qr+Q3/Qr+Q4/Qr+Q5/Qr+Q6/Qrｑ1=Q1/Qr×100%ｑ2=Q2/Qr×100%ｑ3=Q3/Qr×100%ｑ4=Q4/Qr×100%ｑ5=Q5/Qr×100%ｑ6=Q6/Qr×100%ｑ1=100-（ｑ2+ｑ3+ｑ4+ｑ5+ｑ6）%(2)ｑ1：锅炉有效利用热量占燃料带入锅炉热量的百分数，即热效率η，%ｑ2：排烟热损失，%ｑ3：气体不完全燃烧热损失,%ｑ4：固体不完全燃烧热损失,%ｑ5：锅炉散热损失,%ｑ6：其它热损失,%锅炉有效利用热量一方面：Q1=η×Qr(3)方法二：另一方面：Q1=QGL/B(4)B:锅炉每小时燃料消耗量，kg/hQGL:锅炉每小时有效吸收热量，kj/h3. 郎肯循环和布雷顿循环的热力循环过程有什么不同？（1）朗肯循环的热力循环：作为工质的给水在经除氧器除氧后，经给水泵升压后打入锅炉省煤器内，这个过程为水的绝热压缩过程；水在省煤器内预热，然后进入锅炉炉膛水冷壁内被加热成饱和蒸汽，再流经过热器被加热成过热蒸汽，这个过程为定压加热过程；从锅炉出来的过热蒸汽，经蒸汽管道进入汽轮机中，进行膨胀做功，这个过程为绝热膨胀过程；做完功后的蒸汽被排入凝汽器中进行冷却，放出热量凝结成水，这个过程为定压放热过程。
背压式汽轮机跟抽凝
背压式汽轮机跟抽凝，纯凝式汽轮机不一样的地方就是它没有凝汽器，它的热能全部排出，并供给热用户。
以同步器压增弹簧改变压力变换器的泄油口的大小改变进汽量，使发电机功率改变，这样也改变了排汽量的大小，这样称“以电定热”；它的调速系统上装有调压器（投用调压器时，同步器应在空负荷位置），它的作用也是来改变脉冲油压，同时改变进汽量，但它的底部脉冲信号来自汽轮机的排汽压力，当排汽压力升高或降低时，就改变了调压器滑阀的原来位置，改变了泄油窗口的大小，使进汽量增加或减少，也改变了发电机的功率，也保证了排汽压力在工作范围内，这称“以热定电”。
凝汽式汽轮机是指汽轮机排汽直接排入凝汽器。
背压式汽轮机是指汽轮机排汽在大于大气压力的状态下供热用户使用，当排汽用作其他中低压汽轮机的新汽时，则称为前置式汽轮机。
背压式是以大气压力为标准的，排汽压力高于大气压；其与凝汽式本质区别是背压较高，所以排汽比容相对同等级机组较小，末级叶片相对较短，汽缸等通流部件相较偏小。
一般来说，排汽有其他用途，比如供热。
汽轮机工作原理2008-08-31 16:33汽轮机基本概念汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械，来自锅炉的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的热能转化为汽轮机转子旋转的机械能。
蒸汽在汽轮机中，以不同方式进行能量转换，便构成了不同工作原理的汽轮机。
级：一列喷嘴和其后的一列动叶组成的级。
单级汽轮机：只有一个级组成的汽轮机多级汽轮机：由多个级组成的汽轮机冲动式汽轮机：喷嘴中膨胀，动叶中做功反动式汽轮机：喷嘴和动叶中各膨胀50%1、汽轮机的结构汽缸汽缸是汽轮机的外壳，其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内部完成能量的转换过程，汽缸内安装着喷嘴室、隔板、隔板套等零部件；汽缸外连接着进汽、排汽、抽汽等管道。
汽缸的高、中压段一般采用合金钢或碳钢铸造结构，低压段可根据容量和结构要求，采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。
能源工程导论期末考试题
1、布雷顿循环和朗肯循环有何区别1布雷顿循环是以气体为工质的制冷循环，工质可以是空气、二氧化碳（CO2）、氮气（N2）、氦（He）等气体；朗肯循环是指以水蒸气为工质的制冷循环。
2和布雷顿循环相比，朗肯循环的压缩功少，等压吸、排热过程的不可逆损失小。
3朗肯循环在放热过程中水蒸汽是全部凝结的，而布雷顿循环则不是2、说明“从低温热源到高温热源”热能动力循环“从低温热源到高温热源”的热能动力循环是指消耗一部分低品位能源（机械能、电能或高温热能）为补偿，使热能从低温热源向高温热源传递的装置。
其实质是借助降低一定量的功的品位，提供品位较低而数量更多的能量。
热可以自发地从高温物体传向低温物体，而欲从低温物体传向高温物体，但必须依靠使用某种动力驱动的装置—热泵。
这也就是热力学第二定律所阐述的：热不可能自发地、不付代价地从低温物体传到高温物体。
当热泵在将热由低温物体传至高温物体的过程中，在低温物体一端，由于热的失去而产生制冷效应，在高温物体一端，则由于热的获得而产生制热效应。
因此，热泵工作的过程中，制冷与制热两种效应是同时并存的。
概括地说，就是一个过程，两种效应。
但在实际应用中，或用其制冷，或用其制热，或用其轮换制冷制热，或用同时制冷及制热。
同时制冷及制热除外，热泵单独用作制冷或制热时，其相对的另一种效应是不加以利用的。
3、蒸汽轮机所用燃料有何特点和选择？蒸汽轮机靠蒸汽推动，蒸汽的产生靠锅炉，提供蒸汽的锅炉有烧煤、木头、油等，也有核能，还可以利用原子能，蒸汽轮机相对于核动力和燃气轮机具有技术难度低，成本低等优点。
但启动慢，不适合装备需要频繁机动的舰艇，如反潜舰4、计算理论空气量。
P18-19理论空气量：根据燃烧的化学反应，单位燃料完全燃烧时理论上所需的干空气就是理论空气量。
其单位对固体及液体燃料为m3空气/kg燃料，对气体燃料为m3空气/m3。
可以由燃料的化学反应式算出各种元素完全燃烧时的理论空气量，每1kg碳完全燃烧时需要理论空气量为8.89立方米，每1kg硫完全燃烧需要的理论空气量为3.33立方米，每1kg氢完全燃烧需要的理论空气量为26.7立方米对各种不同的燃料，由于燃料中所含碳、硫、氢的比例不同，因而其燃烧时的理论空气量也不同。
汽轮机分类
按汽轮机所具有的级数分类
单级汽轮机
单级汽轮机是只有一个级的汽轮机，即只有一列喷嘴及其后面的一列动叶片，是最简单的汽轮机。
所谓汽轮机的级，是由一列喷嘴与其后变的一列动叶片所组成，用来完成蒸汽热能转变为机械功全过程的基本单元。
2．复速级汽轮机
复速级汽轮机是单级汽轮机的变种，仍是单级汽轮机。它与一般单级汽轮机不同之处是具有两列以上的动叶片，又称为速度级汽轮机。
按汽轮机的工作原理分类
冲动式汽轮机
蒸汽的热能转变为动能的过程，仅在喷嘴中发生，而工作叶片只是把蒸汽的动能转变成机械能的汽轮机叫做冲动式汽轮机。即蒸汽仅在喷嘴中产生压力降，而在叶片中不产生压力降。
反动式汽轮机
蒸汽的热能转变为动能的过程，不仅在喷嘴中发生，而且在叶片中也同样发生的汽轮机叫做反动式汽轮机。
为了提高发电厂的经济性和适应大机组发展的需要，蒸汽的初参数在不断提高，但主蒸汽温度的升高受到了金属材料及制造成本的限制，不能无限制地提高。随着主蒸汽压力的提高，蒸汽在汽轮机中膨胀至终了的湿度增大。为了使排汽湿度不超过允许限度，采用了蒸汽中间加热，称为中间再热式汽轮机。
六．按汽轮机用途分类
1．电站汽轮机
3.多级汽轮机
为了提高汽轮机的效率，汽轮机越来越趋向高温，高压，大容量。单级汽轮机的功率很小，已不能满足工业的发展，多级汽轮机便应运而生。按蒸汽在汽轮机内动的方向分类轴流式汽轮机
这种汽轮机的蒸汽在汽轮机内流动的方向和轴平行。
辐流式汽轮机
指蒸汽在汽轮机内流动的方向与汽轮机轴相垂直的汽轮机。
周流式汽轮机
中压汽轮机，新蒸汽压力为2—4MPa；
高压汽轮机，新蒸汽压力为6—10MPa左右；
超高压汽轮机，新蒸汽压力为12—14MPa;
汽轮机的分类
汽轮机的分类1、按照汽轮机的热力特征分类(1)、凝汽式汽轮机:蒸汽在汽轮机内膨胀做功以后,除小部分轴封漏气外,全部进入凝汽器凝结成水的汽轮机.实际上为了提高汽轮机的热效率,减少汽轮机排汽缸的直径尺寸,将做过功的蒸汽从汽轮机内抽出来,送入回热加热器,用以加热锅炉给水,这种不调整抽汽式汽轮机,也统称为凝汽式汽轮机.(2)、抽汽凝汽式汽轮机:蒸汽进入汽轮机内部做过功以后,从中间某一级抽出来一部分,用于工业生产或民用采暖,其余排入凝汽器凝结成水的汽轮机,称为一次抽汽式或单抽式汽轮机.从不同的级间抽出两种不同压力的蒸汽,分别供给不同的用户或生产过程的汽轮机称为双抽式(二次抽汽式)汽轮机.(3)、背压式汽轮机:蒸汽进入汽轮机内部做功以后,以高于大气压力排除汽轮机,用于工业生产或民用采暖的汽轮机.(4)、抽汽背压式汽轮机:为了满足不同用户和生产过程的需要,从背压式汽轮机内部抽出部分压力较高的蒸汽用于工业生产,其余蒸汽继续做功后以较低的压力排除,供工业生产和居民采暖的汽轮机.(5)、中间再热式汽轮机:对于高参数、大功率的汽轮机,主蒸汽的除温、初压都比较高,蒸汽在汽轮机内部膨胀到末几级,其湿度不断增大,对汽轮机的安全运行很不利,为了减少排气湿度,将做过部分功的蒸汽从高压缸中排出,在返回锅炉重新加热,使温度接近初始状态,然后进入汽轮机的的低压缸继续做功,这种汽轮机称为中间再热式汽轮机.2、按用途分(1)、电站汽轮机:仅用来带动发电机发电的汽轮机称为电站汽轮机.(2)、供热式汽轮机:既带动发电机发电又对外供热的汽轮机称为供热式汽轮机,又称为热电联产汽轮机.(3)、工业汽轮机:用来驱动风机、水泵、压缩机等机械设备的汽轮机称为工业汽轮机.(4)、船用汽轮机:专门用于船舶推进动力装置的汽轮机称为船用汽轮机.3、按汽轮机的进汽压力分(1)、低压汽轮机:进汽压力为1.2~1.5MPa(2)、中压汽轮机:进汽压力为2.0~4.0MPa(3)、次高压汽轮机:进汽压力为5.0~6.0MPa(4)、高压汽轮机:进汽压力为6.0~10.0MPa(5)、超高压汽轮机:进汽压力为12.0~14.0MPa(6)、亚临界汽轮机:进汽压力为16.0~18.0MPa(7)、超临界汽轮机:进汽压力大于22.17MPa。
[原创]汽轮机-蒸汽发电
![[原创]汽轮机-蒸汽发电](https://img.taocdn.com/s3/m/3f78aba5970590c69ec3d5bbfd0a79563c1ed43c.png)
汽轮机-蒸汽发电我国电源构成是以火电为主，至2004年底，全国总装机容量为44070万kW，火电装机容量为 32490万kW,占我国发电装机总容量的73.7 %。
锅炉将燃料的化学能转化为蒸汽热能，蒸汽机将蒸汽热能转化为机械能，发电机将机械能转化为电能。
锅炉、汽轮机、发电机是常规火力发电厂的三大主机。
火电厂的实际生产过程要复杂得多，还需要很多辅助系统以维持其正常生产，如输煤系统、除灰系统，供水系统、水处理系统等。
锅炉是火力发电厂的主要热力设备之一，其作用是：燃料在炉膛内燃烧将其化学能转变为烟气热能；烟气热能加热给水，水经过预热、汽化、过热三个阶段成为具有一定压力、温度的过热蒸汽。
目前我国城市垃圾处理以填埋和堆肥为主，既侵占土地又污染环境。
垃圾焚烧技术可以在高温下对垃圾中的病原菌彻底杀灭达到无害化处理目的，焚烧后灰渣只占原体积的5%，达到减量化的目的。
悬浮燃烧就是将煤磨成细粉（煤粉颗粒多小于 !""!(），然后由空气送入炉膛中在悬浮状态（煤粉运动速度与炉膛中气流速度基本相同，煤粉在炉膛中的停留时间约1~2s）下燃烧。
由于煤粉需要空气携带进入炉膛，点燃空气和煤粉混合物比单独点燃煤粉需要更多的热量。
空气越多，煤粉气流越难点燃。
所以为更快地使煤粉气流燃烧，总是不把煤粉燃烬所需的空气会与煤粉混合，携带煤粉进入炉膛的只有一部分空气，这部分空气就称一次风。
其余空气以二次风、三次风的形式进入炉膛。
点火时操作需注意的问题有：（1）设计上的考虑：要有灵活的风量调节手段，可靠的给煤机构，可靠的温度和压力监测手段。
（2）配风、给煤和停油：配风对点火十分重要。
底料加热和开始着火时，风量应较小，只要保证微流化即可。
床温达到#$$ % &$$’时可再加少量精煤，理论上也可开始少量投煤，但床温达到($$’时，可考虑给煤，关闭油枪，同时要灵活调节风量以防超温。
这意味着，有时要以 ! ) * % " ) $ 的过量空气系数来抑平床温，尤其在快速引燃期如此。
汽轮机的基本原理及其附属设备介绍
汽轮机的基本原理及其附属设备介绍一、汽轮机的基本原理1、汽轮机的组成汽轮机又名蒸汽透平机(steam turbine)，是将蒸汽的热能转换成机械能的一种旋转式原动机。
（1）汽轮机的组成：转子和静子。
（2）转子：转动部分的总称。
包括：转轴、叶轮、叶片、联轴器及其附件。
（3）静子：不转动部分的总称。
包括：汽缸、进汽机构、排汽机构、汽封、滑销系统、轴承和盘车装置等。
汽轮机工艺图2、汽轮机分类汽轮机的分类3、背压式汽轮机排汽直接用于工业或供热，排汽压力高于大气压力，没有凝汽器。
当排汽作为其他中低压汽轮机的工作蒸汽时，称为前置式汽轮机,因此没有冷源损失，能量利用率高，但发电量完全由热负荷决定。
(凝汽式机组排汽在凝汽器中被冷却水带走的热量为2140-2220kJ/kg,称为冷源损失,而蒸汽带入汽轮机的热量3400kJ/kg左右)背压式汽轮机4、调节抽汽式汽轮机从汽轮机某级后抽出一定压力的部分蒸汽对外供热，其余排汽仍进入凝汽器。
由于热用户对供热压力有一定的要求，需要对抽汽压力进行自动调节（用于回热抽汽的压力无需调节)，因而汽轮机装备有抽汽压力调节机构，以维持抽汽压力恒定故称为调节抽汽。
根据用户需要，有一次调节抽汽和两次调节抽汽。
揭去上汽缸的国产30万汽轮机汽缸和转子图5、汽轮机的级、级内能量转换过程（1）汽轮机的级：静叶栅动叶栅是汽轮机作功的最小单元。
能量转换过程（2）级内能量转换过程：具有一定压力、温度的蒸汽通过汽轮机的级时，首先在喷嘴叶栅通道中得到膨胀加速，将蒸汽的热能转化为高速汽流的动能，然后进入动叶通道，在其中改变方向或者既改变方向同时又膨胀加速，推动叶轮旋转，将高速汽流的动能转变为旋转机械能。
能量转换过程（3）冲动级：当汽流通过动叶通道时，由于受到动叶通道形状的限制而弯曲被迫改变方向，因而产生离心力，离心力作用于叶片上，被称为冲动力。
这时蒸汽在汽轮机的级所作的机械功等于蒸汽进、出动叶通道时其动能的变化量。
汽轮机工作原理及其分类
1汽轮机的分类按照热力过程可以分为凝气使汽轮机、抽气凝汽式汽轮机、背压式汽轮机等⑴凝汽式汽轮机蒸汽在汽轮机做完功后全部排入凝汽器冷凝，凝汽器内部压力比大气压低。
⑵抽气凝汽式汽轮机蒸汽在汽轮机膨胀至某级时，将其中一部分蒸汽从汽轮机中抽出来，供给其他的蒸汽用户，其余蒸汽在后面级中做完功后再排入凝汽器。
⑶背压式汽轮机蒸汽在进入汽轮机膨胀做功后，在大于一个大气压的压力下排出气缸。
按照工作原理可以分为冲动式、反动式、冲动式与反动式的组合汽轮机。
2汽轮机的型号表示及其含义国产汽轮机的表示方法△（表示汽轮机类型）××（表示额定功率）—××（表示蒸汽参数）—×（表示变型设计次序）常用的表示方法有：N—凝汽式、B—背压式、C—抽气式、CC—二次调整抽气式、CB —抽气背压式、HY—船用移动式例如C145/N220—12.75/535/535—2 表示的就是抽气凝汽式汽轮机，抽气时汽机额定功率为145MW，全凝时额定功率为220MW，主蒸汽压力为12.75MPa，过热温度为535℃，再热温度为535℃。
3汽轮机的工作原理⑴冲动式汽轮机叶轮上装配一圈动叶片与喷嘴配合在一起，构成一个做功的简单机械，由喷嘴与其配合的动叶片构成的做功单元叫做级。
由一个级组成的汽轮机叫做单级汽轮机。
喷嘴又叫静叶片，它是一个截面形状特殊且不断变化的通道，蒸汽进入喷嘴以后发生膨胀，消耗了蒸汽的压力能，也就是消耗了蒸汽的热能，蒸汽的压力和温度都下降了，而蒸汽的流速却增加了，变成了高速的气流，喷嘴的作用就是就是将蒸汽的热能变成动能。
动叶片又叫工作叶片，在叶轮的外圆周上装满的一整圈叶片常叫动叶栅，由喷嘴流出的高速气流流至动叶片时，其速度的大小和方向是一定的，之后气流由于受到动叶片的阻碍而改变其原来的速度大小和方向，这时气流必然给动叶片一个反作用力，推动叶片运动，将动能转化成叶轮转动的机械能。
由上述可知，在汽轮机连续工作过程中有两次能量转换：蒸汽热能→蒸汽动能→转子机械能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

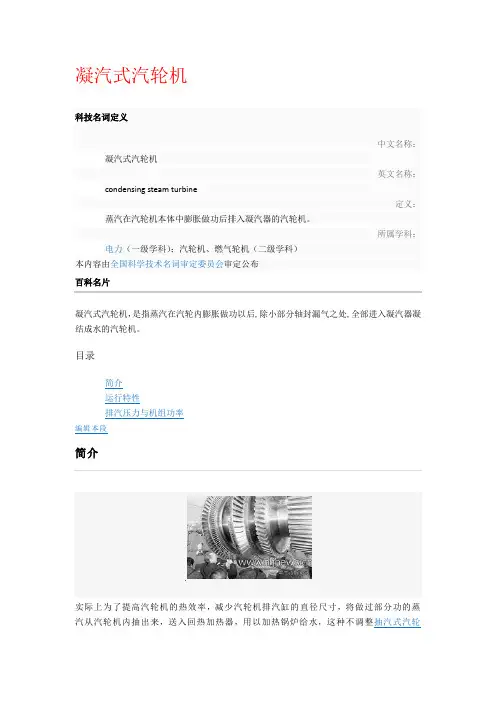

凝汽式汽轮机
科技名词定义
中文名称: 凝汽式汽轮机
英文名称: condensing steam turbine
定义: 蒸汽在汽轮机本体中膨胀做功后排入凝汽器的汽轮机。
所属学科: 电力(一级学科);汽轮机、燃气轮机(二级学科)
本内容由全国科学技术名词审定委员会审定公布
百科名片
凝汽式汽轮机,就是指蒸汽在汽轮内膨胀做功以后,除小部分轴封漏气之处,全部进入凝汽器凝结成水的汽轮机。
目录
简介
运行特性
排汽压力与机组功率
编辑本段
简介
实际上为了提高汽轮机的热效率,减少汽轮机排汽缸的直径尺寸,将做过部分功的蒸汽从汽轮机内抽出来,送入回热加热器,用以加热锅炉给水,这种不调整抽汽式汽轮机,也统称为凝汽式汽轮机。
火电厂中普遍采用的专为发电用的汽轮机。
凝汽设备主要由凝汽器、循环水泵、凝结水泵与抽气器组成。
汽轮机排汽进入凝汽器,被循环水冷却凝结为水,由凝结水泵抽出,经过各级加热器加热后作为给水送往锅炉。
汽轮机的排汽在凝汽器内受冷凝结为水的过程中,体积骤然缩小,因而原来充满蒸汽的密闭空间形成真空,这降低了汽轮机的排汽压力,使蒸汽的理想焓降增大,从而提高了装置的热效率。
汽轮机排汽中的非凝结气体(主要就是空气)则由抽气器抽出,以维持必要的真空度。
汽轮机最常用的凝汽器为表面式。
冷却水排入冷却水池或冷却水塔降温后再循环使用。
靠近江、河、湖泊的电厂,如水量充足,可将由凝汽器排出的冷却水直接排入江、河、湖泊,称为径流冷却方式。
但这种方式可能对河流湖泊造成热污染。
严重缺水地区的电厂,可采用空冷式凝汽器。
但它结构庞大,金属材料消耗多,除列车电站外,一般电厂较少采用。
老式电厂中,有的采用混合式凝汽器,汽轮机排汽与冷却水直接混合接触冷却。
但因排汽凝结水被冷却水污染,需要处理后才能作为锅炉给水,已很少采用。
背压
科技名词定义
中文名称: 背压
英文名称: back pressure
定义: 工质在热机中做功后排出的压力。
一般指汽轮机的排汽压力。
所属学科: 电力(一级学科);通论(二级学科)
本内容由全国科学技术名词审定委员会审定公布
目录
背压(Back pressure) 后端的压力。
一、通常就是指运动流体在密闭容器中沿其路径(譬如管路或风通路)流动时,由于受到障碍物或急转弯道的阻碍而被施加的与运动方向相反的压力。
二、通常用于描述系统排出的流体在出口处或二次侧的压力(大于当地大气压)
各行业具体解释及更多理解请参瞧背压实例
编辑本段
背压实例
一、与热力系统相关的背压
热力系统中某一点,点后压力就就是点前的背压、
背压机组的背压就就是汽机的排汽绝对压力,与纯凝汽机组的区别有在于有无凝汽器上,背压机组的排汽就是进入热交换器中放热后回收的.
汽轮机中做过功的蒸汽在高于大气压下排出,排汽要供其它热用户如工业或采暖用,这种汽轮机叫做背压式汽轮机。
二、与液压装置相关的背压
就是液压装置中因下游阻力或元件进、出口阻抗比值变化而产生的压力。
三、与压缩机相关的背压
背压通常情况下指压缩机的回气压力,有的时候一台压缩机要负担几个不同的库温,高温库蒸发温度高,低温库蒸发温度低,压缩机工作时就是根据低温库的蒸发压力,因此吸气压力较低,这时就得在那些要保持较高蒸发温度的蒸发器出口管路上装一个背压阀,使阀前的压力保持在给定范围内,经阀节流后的压力与吸气压力相等,这样保证系统各个蒸发器在各自工况下运转,即把高背压变成低背压。
这称为背压调节。
这些不知道对您的问题有没有帮助！
四、与内燃机相关的背压
排气背压就就是指排气的阻力压力
背压大,排气阻力就大,会降低发动机动力
背压小,排气阻力就小,会增加发动机动力
五、与注塑相关的背压
在塑料熔融、塑化过程中,熔料不断移向料筒前端(计量室内),且越来越多,逐渐形成一个压力,推动螺杆向后退。
为了阻止螺杆后退过快,确保熔料均匀压实,需要给螺杆提供一个反方向的压力,这个反方向阻止螺杆后退的压力称背压。
背压亦称塑化压力,它的控制就是通过调节注射油缸之回油节流阀实现的。
预塑化螺杆注塑机注射油缸后部都设有背压阀,调节螺杆旋转后退时注射油缸泄油的速度,使油缸保持一定的压力;全电动机的螺杆后移速度(阻力)就是由AC伺服阀控制的。
六、与汽轮机相关的背压
背压其实叫汽轮机出口排汽压力,大家俗称背压。
就是指做完功以后的蒸汽还具有的一定压力,在发电厂这些蒸汽经过凝汽器变为水补充到锅炉,在其她厂矿就是要输送给其她部门做生产用蒸汽,以及生活中的烧洗澡水用,所以要保证一定的压力与温度,一般背压在0、5MP~1MP之间、温度200多度,不回到锅炉、。
