现代质谱分析 EI：电子离子源 CI：化学电离源
32
33
现代质谱分析
ESI：电喷雾源
3 4
现代质谱分析 APCI：大气压化学电离源
现代质谱分析
35
APPI：大气压光电离源
3 6
现代质谱分析
MALDI ：基质辅助激光解吸电离
37
现代质谱分析
质量分析器
——将离子源产生的离子按m/z顺序分开并排列成谱四级杆质量分析器双聚焦分析器：分辨率高，但扫描速度慢，操作、调整比较困难，价格高
ESI：电喷雾源，最常用的液相离子源，适用于极性较强的化合物，可用于热不稳定化和物的分析 APCI：大气压化学电离源，适用于中等极性或弱极性的小分子量化合物，尤其是含杂原子的化合物，不适合热不稳定或在溶液中容易电离的化合物 APPI：大气压光电离源，适用于弱极性的化合物，如多环芳烃等 MALDI ：基质辅助激光解吸电离，适合于分析生物大分子，主要与TOF联用
现代质谱分析质谱分析的应用
现代质谱分析
无机质谱仪 →无机元素微量分析和同位素分析等。 →领域：地质学、矿物学、地球化学、核工业，材料科学、环境科学、医药卫生、食品化学、石油化工、空间技术和公共安全等各种样品测定。 →根据其离子化技术的不同，无机质谱有很多不同的类型并且各具特色。常见的有电感耦合等离子体质谱，激光电离质谱和共振电离质谱，火花源质谱，辉光放电质谱，二次离子质谱等。 →电感耦合等离子体质谱谱线简单易识，最为常用，灵敏度是目前各种无机分析方法中最高之一。
现代质谱分析
质谱分析概述
现代质谱分析
什么是质谱分析？
质谱分析是通过对样品离子质荷比的测定进行分析的一种方法。离子化的样品在磁场中的运动行为不同，按离子质荷比（m/z）分开而得到质谱，通过质荷比对样品进行定性，通过丰度信息对样品进行定量。具有很高的监测灵敏度。

质谱图分析2

同 35Cl 位 37Cl
素 79Br
峰 81Br
天然丰度
99.985 0.015 98.893 1.107 99.634 0.366 99.759 0.037 0.204 95.0 0.76 4.22 75.77 24.23 50.537 49.463
丰度比（％）
2H/ 1H 0.015 13C/12C 1.11 15N/14N 0.37 17O /16O 0.04 18O/16O 0.20
EI法的缺点：
70eV的轰击电子能量较高，使某些化合物的分子离子检测不到，造成分子量测定的困难。
EI法要求样品先气化然后才能电离，受热易分解，或者是不能气化的物质都不适宜用电子轰击法电离。
三、质谱中各种离子
分子离子被电离了的分子。 “+”表示分子离子带一个电子电量的正电荷, “.” 表示它有一个不成对电子。
亚稳离子是研究质谱碎裂机理的重要手段，它能指示发生碎裂的离子（母离子）与产物离子（子离子）之间的关联。亚稳离子必须用特殊的实验技术才能检测。
亚稳离子峰的质量数通常不是整数，其峰形不是一个尖峰，而是一个跨几个质量数的宽峰。
3、同位素离子峰
一些同位素的天然丰度及丰度比
由于同位素的存在，
同位素
R1
R2
R4 CH CH
R3
ZH
C
HC
R1
R2
利用各类化合物的重排规律识别重排离子峰对质谱分析有帮助。
6、准分子离子峰
准分子离子是指分子获得一个质子或失去一个质子，记为【M+H】+ 、】【M-H】+ 。其相应的质谱峰称为准分子离子峰。
准分子离子不含未配对的电子，结构比较稳定，常由软电离技术产生。

质谱分析

m1+ scanned
Q1/Q3扫描并保持m/z差值不变,Q2碰撞活化中性丢失扫描可用来鉴定类型已知的化合
Δm
物，例如新生儿遗传疾病筛查。也可以帮助进
行未知物结构判断，例如中性丢失18Da的意味着-H2O，28-CO，30-HCOH，32-CH3OH，44-CO2 等。
m3+ scanned
m/z 50-150, 溶剂离子[(H2O)nH+，n=3-112];
m/z 102, H+乙腈+乙酸, C4H7NO2H+; m/z 288、316, 2mm离心管的产生的特征离子； m/z 149、279、391、413，管路中邻苯二甲酸酯及衍生物； m/z 538, 乙酸+氧+铁（喷雾管）, Fe3O(O2CCH3)6.
杂质太多时，竞争使被测物离子化程度低.
山东师范大学
用大气压电离质谱仪可以得到分子量信息正离子方式常出现如下离子:+Na +22Da；+K +38Da；+Li
+6Da；+NH4 +17Da；+ACN+40 Da；2M+H；2M+Na等
负离子方式常出现如下离子:+TFA +114Da(113和227背景)； +Acetate 60Da；+Formic 46Da；+Cl +36Da. 常见的本底离子
常见的准分子离子峰是[M+H]+或[M-H]-.在ESI中, 往往生成质量大于分子量的离子如M+1,M+23,M+39,M+18......称准分子离子表示为:[M+H]+,[M+Na]+等. 碎片离子

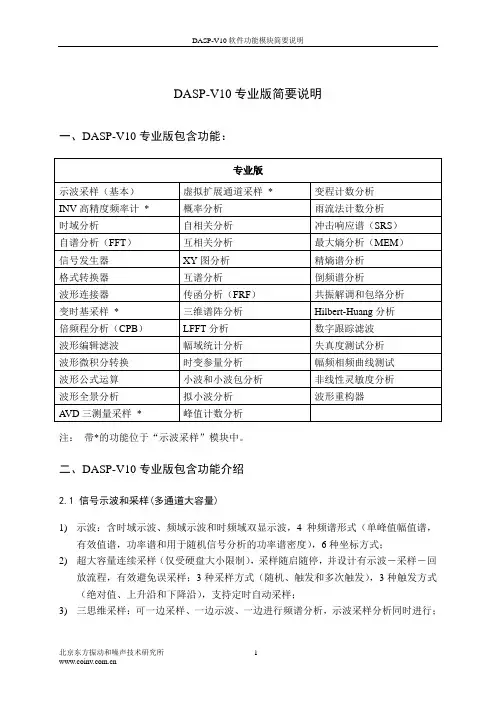

DASP-V10 专业版说明-V1.0
