接地电阻测试仪的使用方法(图解)
接地电阻测试仪的操作课件
案例三：某大型机械设备接地电阻测试
总结词
大型机械设备接地电阻测试对于预防机械故障和保障 操作人员安全具有重要意义。该案例介绍了大型机械 设备接地电阻测试的流程和注意事项。
详细描述
大型机械设备在运行过程中可能会产生静电或电磁干扰， 为了降低干扰对设备性能的影响，需要进行接地处理。 接地电阻值的大小是衡量机械设备接地性能的重要指标。 在进行大型机械设备接地电阻测试时，应遵循安全操作 规程，确保操作人员和设备的安全。同时，应选择适合 的测试仪器，如高阻计或电位差计等。在测试过程中， 应记录测试数据并进行分析，以确保机械设备接地系统 的性能符合要求。
存放温度
仪器应存放在温度为0℃~+40℃ 的环境中。
存放湿度
仪器应存放在相对湿度为 20%~90%的环境中。
存放气压
仪器应存放在大气压力为 86kPa~106kPa的环境中。
06 接地电阻测试仪案例分析
案例一：某建筑物防雷接地电阻测试
要点一
总结词
要点二
详细描述
通过该案例，我们了解到建筑物防雷接地电阻测试的重要 性，以及如何使用接地电阻测试仪进行准确的测量。
WATCHING
在测试过程中，操作人员应佩 戴绝缘手套和鞋子，并确保测 试现场没有无关人员。
在测试前，应检查接地电阻测 试仪的电池和接线是否牢固， 以免发生触电事故。
不同接地电阻测试仪的操作要点
01
02
选择合适的接地电阻测试仪型号 根据不同的接地系统和设备选择
据接地电阻测试仪说明书的要 ，正确连接测试线和接地极，
。
以确保测量结果的准确性。
03
试数据，以便后续分析和处理。
04
常见问题及解决方法
接地电阻测试仪操作规程
接地电阻测试仪操作规程一、操作方法1 如图⑴、⑵所示，将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列，彼此相距20米，且电位探测针Pí应插于接地级Eí与电流探测针Cí之间，Pí和Cí插入地下 0.5～。
2 使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。
图⑴三端钮式图⑵四端钮式3 将仪表放在水平位置上，检查检流计指针是否在中心线上，若未指在中心线上，则用零位调整器将其调整到中心线位置。
4 将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计的指针平衡（置于中心线上）。
5 当检流计的指针接近中心线时，加快发电机摇把的转速（达到120转/分），再调整“测量标度盘”，使指针指于中心线上。
6 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确的读数。
7 当检流计的指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测电阻值。
二、注意事项1摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。
2 如果检流计灵敏度过高，则使电位探测针Pí插入土中浅一些；如果检流计灵敏度过低，则沿电位探测针Pí和电流探测针Cí注水，使其湿润。
3 测量时，接地线路应与被保护的设备断开，以便获得准确的测量数据。
4 当接地极Eí和电流探测针Cí之间的距离大于20米时，电位探测针Pí可插在离Eí、Cí之间的直线几米以外，此时测量误差可以不计，但Eí、Cí之间的距离小于20米时，则应将电位探测针Pí正确的插于Eí和Cí的直线中间。
5 如果在测量探测针附近有与被测接地极相连的金属管道或电缆，则整个测量区域的电位将产生一定的均衡作用，从而影响测量结果。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪使用方法(图文教程)(1)使用接地电阻测试仪准备工作1)熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
2)备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
3)将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
(2)使用接地电阻测试仪测量步骤1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。
接地电阻测试使用图解:a)实际操作 b)等效原理2)将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下:用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
用余下的长度居中的专用导线将距接地体?m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r,min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7)计算测量结果，即R地,“倍率标度”渎数ד测量标度盘”读数。
电子式数字接地电阻仪使用方法_图解
电子式数字接地电阻仪使用方法_图解接地电阻仪数字接地电阻使用方法电子式接地电阻图解接地电阻仪介绍接地电阻测试仪分为地桩法和钳形法地阻仪，是日常维护的基本设备，采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，抗干扰能力强，DC/AC变换技术，主要是测量小型接地系统的接地电阻，也可以用于测量低电阻导体电阻、土壤电阻率以及交流地电压。
数字接地电阻使用方法（一）接地电阻测量沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。
开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。
（二）土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：0719EФ=2πRL其中：Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。
（三）导体电阻测量导体电阻测量时，将C2P2接到导体一端，C1P1接到导体另外一端，选择合适的电阻档位之后测试，测试结果在可视面板直读，注意将导体两端连接线或者负载脱开后再测量，否则对测量数据有影响。
0720B电子式接地电阻图解屏幕上部份是3(1/2)位LCD显示和档位量程选择按键，底部是连接导线和输入电源，左侧标明注意事项和接线方式，外壳是全铝合金，提高抗干扰能力。
接地电阻测试方法(图解)
接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
ZC29-B型接地电阻测试仪(手摇式)说明书ppt课件
仪表使用
1
仪表的使用
接地电阻测试仪
锦州供电车间2
接地电阻测试仪的使用方法
一、接地电阻测试仪 接地摇表又叫接地电阻摇表、 接地电阻表、接地电阻测试 仪。
接地电阻测试仪种类： 比较普及的是指针式或 数字式接地摇表
接地电阻测试仪的功能： 对装有防雷接地装置的建 筑物、构筑物、配电室、 高压输电线路等防雷接地 体的接地电阻值进行测量
7
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型)
1.接线一
(1)接地电阻测试仪应放置 在离测试点1～3m处，放置 应平稳，便于操作。 (2)每个接线头的接线柱都 必须接触良好，连接牢固。 (3)沿被测接地极（线） E′使电位探棒P′和电流 探棒C′依直线彼此相距20 米，且电位探棒P′系在 E′和C′之间。 (4)不得用其他导线代替随 仪表配置来的5m、20m、 40m长的纯铜导线。
5
接地电阻测试仪的使用方法
四、测量前的准备（ZC29B-2型)
1.仪表以及零部件检查： ⅰ.测试仪是否完好。 ⅱ.辅助接地棒二根 ⅲ.导线5m、20m、40m各一根
2.检查仪表是否正常： 用该表附件中的最长的40米或20米 导线，分别将导线头、尾连接到E 端和P端，EE和PC分别短接，倍率 开关指在*1或*0.1档，摇动发电机 摇柄，每分钟150转，转动电位器 刻度使检流计指在“0”位上，此 时刻度盘读数乘以倍率档应为1Ω 或0.5Ω左右，说明该表为正常。
3
接地电阻测试仪的使用方法
二、接地电阻测试仪结构（ZC29B-2型) 1.接线端子 2.电位器刻度盘 3.倍率开关 4.检流计 5.摇表手柄
4
接地电阻测试仪的使用方法
接地电阻如何测量？测量仪使用方法图解
接地电阻如何测量？测量仪使用方法图解
接地电阻测量仪(接地摇表)是用于接地电阻测量的专用仪表。
常用的接地电阻测量仪主要有ZC-8型和ZC-29型等几种。
ZC-8型测量仪由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构都装在铝合金铸造的便携式外壳内，由于外形与普通摇表(兆欧表)相似，所以一般又称为接地摇表。
一、测量接地电阻前的准备工作及正确接线
接地电阻测量仪仪有三个接线端子和四个接线端子两种，它的附件包括两支接地探测针、三条导线(其中5m长的用于接地板，20m长的用于电位探测针，40m长的用于电流探测针)。
测量前做机械调零和短路试验，将接线端子全部短路，慢摇摇把，调整测量标度盘,使指针返回零位，这时指针盘零线、表盘零线大体重合，则说明仪表是好的。
按图接好测量线。
接地电阻测量仪
二、摇测方法
1、选择合适的倍率。
2、以每分钟120转的速度均匀地摇动仪表的摇把，旋转刻度盘，使指针指向表盘零位。
3、读数，接地电阻值为刻度盘读数乘以倍率。
三、使用接地电阻测量仪的注意事项
1、二人操作。
2、被测量电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线路平行。
3、在测量时被测接地极应与设备断开
4、接地电阻测量仪不允许做开路试验.。
接地电阻测试仪使用方法
五、接地电阻测量（ZC29B-2型) 3.接线二 (1) 测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。
五、接地电阻测量（ZC29B-2型) 2.接线二测量
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线一 (1)接地电阻测试仪应放置 在离测试点1～3m处，放置 应平稳，便于操作。 (2)每个接线头的接线柱都 必须接触良好，连接牢固。 (3)沿被测接地极（线） E′使电位探棒P′和电流 探棒C′依直线彼此相距20 米，且电位探棒P′系在 E′和C′之间。 (4)不得用其他导线代替随 仪表配置来的5m、20m、 40m长的纯铜导线。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线 (1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 注意事项： (1)如果以接地电阻测试仪为圆心， 则两支插针与测试仪之间的夹角最 小不得小于120°，更不可同方向 设置。 (2)两插针设置的土质必须坚实， 不能设置在泥地、回填土、树根旁、 草丛等位置。 (3)雨后连续7个晴天后才能进行接 地电阻的测试。 (4)待测接地体应先进行除锈等处 理，以保证可靠的电气连接。
钳形接地电阻测试仪操作方法
钳形接地电阻测试仪钳形接地电阻测试仪操作方法一、操作方法1.开机开机前，扣压扳机一两次，确保钳口闭合良好。
按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。
然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。
当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。
自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。
自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。
钳形接地电阻测试仪如果开机自检后未出现OL，而是显示一个较大的阻值，见图4。
但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。
*ETCR2000C自检完成显示“OLΩ”的同时还闪烁显示符号，见图5。
因空载电阻“OL”已超出电阻报警临界值。
2.关机钳表在开机后，按POWER键关机。
钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。
在闪烁状态按POWER键可延时关机，钳表继续工作。
在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。
钳形接地电阻测试仪*ETCR2000C在HOLD状态下，需先按SET键或POWER键退出HOLD 状态，再按POWER键关机。
*ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET 键3秒退出设定报警临界值状态，再按POWER键关机。
3.电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。
此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。
用户认为有必要，可以如下图所示用随机的测试环检验一下。
其显示值应该与测试环上的标称值一致（5.1Ω）。
接地电阻测试指导书(电阻测试仪FR2000A)
接地电阻测试指导书(电阻测试仪FR2000A)
1.测试工具
钳形接地电阻测试仪FR2000A+一台（如图1）；校验环一个（如图1）
图1
2.测试要求
接地电阻应小于等于4欧姆。
3.测试方法
3.1.开/关机
按电源键实现开/关机。
开机时仪表自动校准，开机完成后显示“0LΩ”（如图2），自动进入电阻测量模式，若没有正常开机自校准，仪器会显示“Er”符号，表示开机出错，常见开机出错原因出错原因有钳口没闭合良好、开机时嵌入导线等。
开机后5分钟后自动关机，在自动关机前仪表会闪烁显示30秒，再按下电源键会延开关机时间5分钟。
图2
3.2.电池电压检查
开机后，如果LCD显示电池电压低符号，表示电池电量不足，请及时更换电池。
电池电力充足才能保证测量的精度。
3.3.接地电阻测试
开机自检完成后，中间大数字显示“0LΩ”，即可进行电阻测量，如图3。
此时，扣压板机，打开钳口，钳住待测回路，读取电阻值，如图4。
测试前可以用随机配的检验环检验一下钳表是否正常。
检验环
有两个阻值分别为1Ω和10Ω，如图5，图6。
图3图4
图5图6
4.测试注意事项
4.1开机时，不能扣压扳机，不能张开钳口，不能钳任何导线。
4.2开机完成，显示“0LΩ”后，才能扣压扳机，打开钳口，钳被测导线。
4.3开机前，扣压扳机一两次，确保钳口闭合良好。
4.4开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
4.5只有在电池电力充足的情况下才能保证测量的精度。
接地电阻测试方法[图解]
![接地电阻测试方法[图解]](https://img.taocdn.com/s3/m/ae7c4fdc524de518964b7de1.png)
接地系统接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
摇表接地电阻测试方法
摇表接地电阻测试方法 The pony was revised in January 2021接地电阻测试方法接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
接地电阻测试仪的使用方法(图解)
接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。
ZC—8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b。
安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地,接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC—8型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1。
1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
大型地网接地电阻测试仪(3A)操作步骤
大型地网接地电阻测试仪 大型地网接地电阻测试仪(3A)操作步骤1、操作步骤（1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
（2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。
（3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两个地桩上（如图3所示）。
（4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
（5）检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。
（6）按测量键，开始测量。
（7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
（8）关掉仪器电源后，拆除连线，测试过程结束。
2、操作说明：（1）打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图8所示，表示自检成功。
图8 中文主菜单（2）按键，可移动光标至各菜单项，并循环指示。
大型地网接地电阻测试仪被选中项反白字体显示。
选择键的流程见图9所示。
图9菜单流程图图10 参数设定流程图（3）在光标当前所示项目，按、键可进行该项菜单的变更，并循环指示，流程见图10所示。
（4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
3、开始测试：打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，仪器开始测试。
测试过程中显示的画面如图11（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图12所示，此时光标指示打印机图标，按确认键打印报告。
图11 测试过程显示图12 测量结果显示测量结果的意义如下：大型地网接地电阻测试仪Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值I：试品流过的电流F1,F2 : 试验频率打印结束后，关闭电源开关，解除连接线，测试完毕。
接地电阻测试仪-PPT课件
(2)、测量低电阻导体的电阻值。
(3)、测量土壤电阻率。 4、规格及性能 （1）、规格
lanxin
一、概述
（2）、使用温度：-20℃至+40 ℃。 （3）、相对湿度：≤80%。 （4）、准确度：3级。
（5）、摇把转速：150转/分钟。
（6）、倾斜影响：向任一方向倾斜5°，指示值的改变不超过准确度的50%。 （7）、外磁场影响：对外界磁场强度为0.4kA/m时，指示值的改变不超过准确度
lanxin
接地电阻测试仪
lanxin
标
概述
题
1
2
测试地阻
3
使用注意事项及日常维护
lanxin
一、概述
1、认识地阻仪 ZC29B-2型地阻仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。全部 机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒、导线等，装于附件袋内。
（见下图）注意：在探棒装入附件袋中时，要将探棒尖端与袋上拉链拉好后的方向相
lanxin
二、测试地阻
6、将仪表放置水平后检查检流计指针是否指零，否则可将零位调整器调节 零位。目视指针指零即可。 7、旋转倍率档将“倍率标度”置于最大倍率（“×10”档）慢慢转动发电 机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。 8、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟
同，并且在背行和移动过程中，把拉链口朝上，这样就可以避免探棒的尖端扎伤、扎 烂附件袋。 2、地阻仪的测试原理 在测试是通过地阻仪内置交流发电机，发出的低频恒流交流电。然后通过E、P极
将电流导入大地中，而后通过C级检测，大地的电流强度，大地的强度就是我们所说
的阻值。 lanxin
三、组成部分
数字接地电阻测试仪操作方法
数字接地电阻测试仪操作方法操作方法1、接地电阻测量（如图一）（图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
·用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。
·开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。
2、土壤电阻率测量（如图二）·测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/500px，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф=2πRL Ф—土壤电阻率（Ω·cm）、L—探针与探针之间的距离(cm)、R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
·测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5~1m的铝合金管或圆钢。
3、导体电阻测量（图三）4、地电压测量测量接线如图一，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。
5、测量完毕按一下电源“OFF”键，仪表关机。
四、维护保养及注意事项1、存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。
2、测量保护接地电阻时，一定要断开电气设备与电源连接点。
在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图四所示：3、测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。
4、测量地电阻时最好反复在不同的方向测量3~4次，取其平均值。
5、本仪表配可充电电池组。
当机内可充电池组电压低于7.2V时，表头左上角显示欠压符号“←”。
接地电阻测试仪的使用方法(图解)

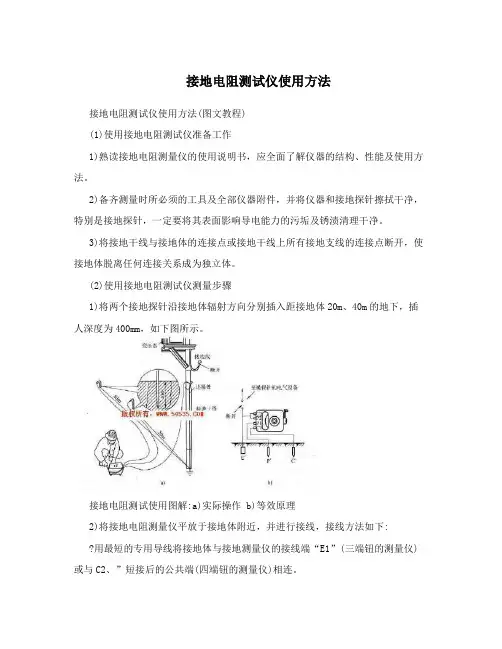

接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。
ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

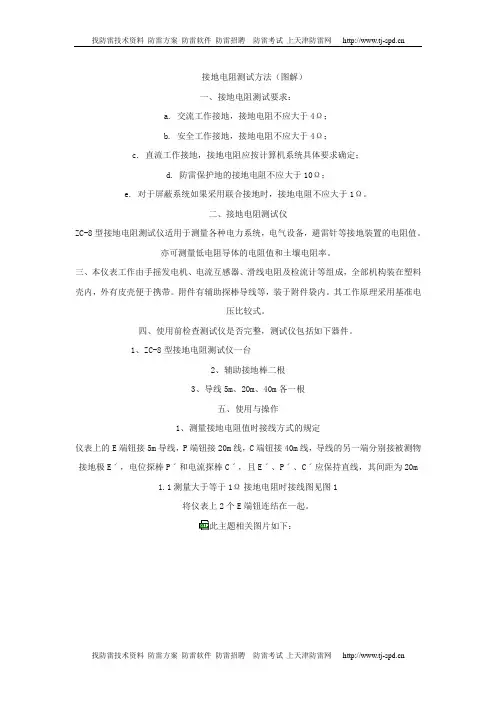

接地电阻测试仪的使用方法（图解）
接地电阻是指埋入地下的接地体电阻和土壤散流
电阻，通常采用ZC 型接地电阻测量仪 (或称接地
电阻摇表)进行测量。
ZC-8 型测量仪其外形与普通绝缘摇表差不多，也
就按习惯称为接地电阻摇表。
ZC 型摇表的外形结
构随型号的不同稍有变化，但使用方法基本相同。
ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求：
a. 交流工作接地，接地电阻不应大于4Ω；
b. 安全工作接地，接地电阻不应大于4Ω；
c. 直流工作接地，接地电阻应按计算机系统具体要求确定；
d. 防雷保护地的接地电阻不应大于10Ω；
e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪
ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根
四、使用与操作
1、测量接地电阻值时接线方式的规定
仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、C ˊ应保持直线，其间距为20m
1.1测量大于等于1Ω接地电阻时接线图见图1
将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图2
1.2测量小于1Ω接地电阻时接线图
将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤
2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
五、注意事项
1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
3、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得值的平均值作为接地体的接地电阻。
