机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。
1.1国家标准《技术制图》和《机械制图》
2. 尺寸的组成 每一个尺寸由四部分组成：尺寸界线、 尺寸线、
尺寸线终端、 尺寸数字。
尺寸界线
尺寸数字 尺寸线 箭头
尺寸界线超出尺 寸线约2-3mm
图1-9 尺寸的组成
•尺寸界线: 用细实线绘制，并由图形的轮廓线、轴线或对称 中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸 界线。
•尺寸线: 用细实线绘制，不能用其他图线代替，一般也不得与 其他图线重合或画在其延长线上。尺寸线不能相互交叉，也要 避免与尺寸界线交叉。

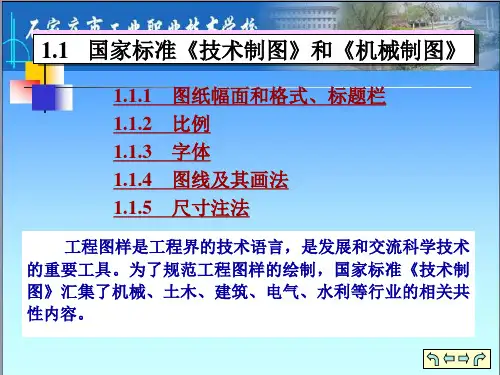

1.1 国家标准《技术制图》和《机械制图》
1.1.1 1.1.2 1.1.3 1.1.4 1.1.5
图纸幅面和格式、标题栏 比例 字体 图线及其画法 尺寸注法
工程图样是工程界的技术语言，是发展和交流科学技术 的重要工具。为了规范工程图样的绘制，国家标准《技术制 图》汇集了机械、土木、建筑、电气、水利等行业的相关共 性内容。
图1-1 图纸幅面
ห้องสมุดไป่ตู้
e
e
e
e
e
e
e
横装
标题栏
图1-2 不留装订边
标题栏
e
竖装
c
c
a
c
a
c
c
横装
标题栏
图1-3 留装订边
标题栏
c
竖装
2.标题栏
图1-4 标题栏格式
简化标题栏
图1-5 简化标题栏
1.1.2 比例（GB/T 14690-1993）
1. 定义：图中图形与其实物相应要素的线性尺寸之比。
•尺寸线的终端: 有两种形式，箭头或斜线，如图1-10所示。
a) 实心三角形箭头
b) 斜线
图1-10 尺寸线终端
机械制图-1-制图基本知识精选全文
可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
机械制图国家规定
图1-3 印制图纸允许的另一种标题栏方式
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
GB/T 10609.1—1989对标题栏的内容、格式与尺寸作了规定，可查阅 有关的标准手册。学生制图作业的标题栏建议采用图1-4所示的格式，外 框线为粗实线，分格线为细实线。
图1-4 制图作业的标题栏
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
图1-5 图线的应用举例
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
3.图线的画法 （1）在同一图样中，同类图线的宽度应一致。细虚线、粗虚线、细点画线、 粗点画线及细双点画线的线段长度和间隔应各自大致相等;细点画线、粗点画线、 细双点画线的首末两端应是线段，而不是点。 （2）两条平行线之间的最小间隙不得小于0.7mm。 （3）各种线型相交时，都应以线段相交，不应在空隙或点处相交。 （4）当细虚线是粗实线的延长线时，粗实线应画到分界点，而细虚线应留有 空隙。当细虚线圆弧和细虚线直线相切时，细虚线圆弧的线段应画到切点而细虚 线直线需留有空隙。 （5）绘制圆的对称中心线时，圆心应为画的交点。细点画线的两端应超出轮 廓线2～5mm ;当圆的图形较小（≤10mm）时，允许用细实线代替细点画线。 1.1.5 尺寸注法 图样中的尺寸是确定机件大小的依据。因此，GB/T 4458.4—2003《机械制 图尺寸注法》和GB/T 16675.2—1996《技术制图 简化表示法 第2部分:尺寸注法》 中对尺寸的标注作了具体规定。
表1-4 线素的长度
基本线型和线素的计算公式在GB/T 14665—1998中有规定，这些公式也便 于使用CAD系统绘制各种技术图样。 2.图线的应用 图线的应用举例如图1-5所示、在机械制图中常用的线型、宽度和一般应用 见表1-5。
国家技术制图标准与机械制图技术标准
一、“技术制图”国家标准GB/T 14689—1993 技术制图图纸幅面和格式；GB/T 14690—1993 技术制图比例；GB/T 14691—1993 技术制图字体；GB/T 14692—1993 技术制图投影法；GB/T 10609.1—1989 技术制图标题栏；GB/T 10609.2—1989 技术制图明细栏；GB/T 10609.3—1989 技术制图复制图的折叠方法；GB/T 10609.4—1989 技术制图对缩微复制原件的要求；GB/T 13361—1992 技术制图通用术语；GB/T 17450—1998 技术制图图线；GB/T 17451—1998 技术制图图样画法视图；GB/T 17452—1998 技术制图图样画法剖视图和断面图；GB/T 17453—1998 技术制图图样画法剖面区域的表示法；GB/T 19096—2003 技术制图未定义形状过的画法；GB/T 4457.2—2003 技术制图指引线和基准线的表示。
二、“机械制图”技术标准GB/T 4458.1—2003 机械制图图样画法视图；GB/T 4458.2—2003 机械制图装配图中零部件序号及其编排法；GB/T 4458.4—2003 机械制图尺寸注法；GB/T 4458.5—2003 机械制图尺寸公差与配合注法；GB/T 4458.6—1998 机械制图图样画法剖视图和断面图；GB/T 4459.1—1995 机械制图螺纹及螺纹紧固件表示法；GB/T 4459.2—2003 机械制图齿轮表示法；GB/T 4459.3—2000 机械制图花键表示法；GB/T 4459.4—2003 机械制图弹簧示法；GB/T 4459.5—1998 机械制图中心孔表示法；GB/T 4459.6—2003 机械制图动密封图表示法；GB/T 4459.7—1998 机械制图滚动轴承表示法；GB/T 4656.1—2000 机械制图棒料型材及其断面表示法。
1_国家标准《技术制图》和《机械制图》的若干基本规定
1 国家标准《技术制图》和《机械制图》的若干基本规定本节所介绍的国家标准一部分源自最新的《技术制图》国家标准，例如GB/T 14689-1993《技术制图字体》，其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
1.1 图纸幅面及格式（GB/T 14689-1993）图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
图１图纸幅面1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用表1中规定的基本幅面。
表１基本幅面尺寸（第一选择）（mm)1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(a) (b) （c) (d)图3图框格式(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图4所示。
标题栏的位置应位于图纸的右下角，如图3所示。
图4标题栏的格式及尺寸(2) 标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸，如图3中的(b)、(d)。
若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图3中的(a)、(c),在此情况下看图的方向与标题栏的方向一致。
国家标准《技术制图》和《机械制图》 ln
轴线 （细点画线）
断裂处的边界线 （双折线）
重合断面的轮廓线 （细实线）
轨迹线 （细点画线）
对称中心线 （细点画线）
图1-6 图线及应用
视图与剖视图的分界线 （波浪线）
尺寸线 （细实线）
尺寸界线 （ 细实线）
相邻辅助零件的 轮廓线 （细双点画线）
圆中心线 （细点画线）
2. 图线宽度和图线组别
(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度h公称尺寸系列： 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm
(3) 汉字应写成长仿宋体，采用规定的简化字。汉字高度 不应小于3.5 mm,字宽一般为h/ 2 。
(4)字母和数字分A型（笔画宽h/14）和B型（笔画宽h/10） 两种，可书写成直体和斜体（字头向右斜，与水平线成75º）。 同一张图纸上只允许选用一种型式的字体。
1. 定义：图中图形与其实物相应要素的线性尺寸之比。
2. 类型：三种
原值比例1:1 ，放大比例 n :1 ，缩小比例 1:n。
种类 原值比例
放大比例
优先使用 允许使用
表1-2 比例系列
比例
1：1
5:1 2:1 5×10n :1 2×10n :1
1×10n :1
4:1 2.5:1 4×10n :1 2.5×10n :1
11国家标准《技术制图》 和《机械制图》
1.1.1 图纸幅面和格式、标题栏
1．图纸幅面和格式（GB/T 14 Nhomakorabea89-1993）
图纸幅面大小有: A0、A1、A2、A3、A4五种。
表1-1 图纸幅面
mm
幅面代号
A0
机械制图、技术制图国家标准介绍
国家标准介绍
比例
比例 (1).现行标准:标“GB/T14690-1993技术制图比例” (2 ).标准诠释 1).比例定义(重点)：图：物；线性。 2).比例系列：表1优先；表2允许。 3) .标注方法：例子。 (3).注意事项 1).省料原则：只要表达清楚，尽量选比例使图纸小些。 2).省事易读：机械图尽量取1:1。 3).实用个案：许多因素(例如复印等)促成了一些图没有按标 准比例执行。
国家标准介绍
图幅一族
图幅一族
(1). 现行标准 标1“GB/T14689－2008 技术制图 图纸幅面和格式” 标2“GB/T10609．1－2008 技术制图 标题栏” 标3“GB/T10609．2－2009 技术制图 明细栏” 标4“GB/T10609．3－2009 技术制图 复制图的折叠方法” 标5“GB/T10609．4－2009 技术制图 对缩微复制原件的要求”
主要内容：
1. 重要性
2. 制图标准化概论
3. 国家标准介绍
国家标准介绍
制图术语
制图术语标准主要包括： （1）“通用术语” GB/T 13361-1992 技术制图 通用术语
（2）“投影法术语” GB/T 14692－2008《技术制图投影法》 GB/T 16948－1997《技术产品文件 词汇 投影法术语》 GB/T 13361－1992 技术制图 通用术语
(2).“图样标注”的方式： 标注在图中(例尺寸、尺寸公差等)； 填在表中(例材料等)； 文本(例技术要求、说明书、合同等)； 代符号标注(例焊缝符号等)； 指引标注(例装配图编号等)等。
国家标准介绍
尺寸标注一族
尺寸标注一族 (1) 现行标准 标1“GB/T4458．4－2003 机械制图 尺寸注法” 标2“GB/T16675．2－1996 技术制图 简化表示 法 第2部分：尺寸注法” 标3“GB/T15754－1995 技术制图 圆锥的尺寸 和公差注法” 标4“GB/T19096－2003 技术制图 图样画法 未 定义形状边的术语和注法”
机械制图和技术制图标准简介
（GB/T131-2006、GB/T10610-2009）
一、制图标准化机构的设置
• ISO 国际标准化组织 • ISO/TC10 技术产品文件标准化技术委员会
我国标准化SБайду номын сангаасC/TC146 全国技术产品文件标准化技术委员会
GB/T24746-2009
续表
现行标准名称 机械制图 螺纹及螺纹紧固件表示法 机械制图 齿轮表示法 机械制图 花键表示法 机械制图 弹簧表示法 机械制图 中心孔表示法 机械制图 滚动轴承表示法 机械制图 动密封圈 通用简化表示法 机械制图 动密封圈 特征简化表示法 机械制图 机构运动简图符号 技术制图 粘结、弯折与挤压接合的图形符号表 示法
10.删去了任选基准注法的图例(图11)
表3 附加符号（根据GB/T1182-2008）
图5 全周要求的标注 图7 被测要素的线素的标注
图6公共公差带的标注 图8 “不凸起”的标注
图9 点的同心度公差的标注
图10 被测要素为导出要素时的 图样标注
图11 基准要素的图样标注
七、表面结构（含粗糙度）的标准化动态及其表示法 （GB/T131-2006、GB/T10610-2009）
现行标准名称
技术制图 投影法 技术制图 标题栏 技术制图 明细栏 技术制图 图纸幅面及格式 技术制图 比例 技术制图 字体 技术制图 图线 机械制图 图样画法 图线 技术制图 图样画法 剖面区域的表示法 机械制图 剖面符号
续表2 分类
基本 表示法
现行标准编号 GB/T17451-1998 GB/T4458.1-2002 GB/T17452-1998 GB/T4458.6-2002 GB/T16675.1-1996 GB/T4458.2-2003 GB/T4458.3-1984 GB/T4458.4-2003 GB/T16675.2-1996 GB/T4458.5-2003 GB/T131-2006 GB/T1182-2008 GB/T24739-2009 GB/T24743-2009 GB/T24744-2009
11GBT《机械制图》和《技术制图》的基本规定
图1-6 对中符号与方向符号
（2）方向符号 看图方向有两种规定，以便用于不同情况。第一种情况: 与图纸标题栏的方向一致，即以标题栏中的文字方向为看图方向，如图1-2所 示。第二种情况:按方向符号指示的方向看图，即将图1-2所示的图纸逆时针 方向旋转90°放置，并在旋转后的图纸下边对中符号处加画一个方向符号， 如图1-6所示。
技术图样是工程技术人员表达设计思想，进行技术 交流的工具，同时也是指导生产的重要文件。掌握制图 的基本知识是培养画图与看图能力的基础。本章摘要介 绍《机械制图》和《技术制图》国家标准对图纸幅面的 格式、比例、字体、图线和尺寸标注的有关规定，介绍 常用的绘图方式和几何作图方法。
我国颁布实施的有关制图的国家标准（简称国标或 “GB/T”），是有关各行业必须共同遵守的基本规定， 是绘图和读图的基本准则。学习制图课必须严格遵守国 家标准，树立标准化的观念。
表1-1
基本幅面及图框尺寸
图1-1 图纸幅面格式
1.1 GB/T《机械制图》和《技术制图》的基本规定
2.图框格式 在图纸上必须用粗实线画出图框，图样画在图框内，图框的格式分为不 留装订边和留有装订边两种。两种格式如图1-2所示，尺寸见表1-1。同一产 品的图样只能采用一种格式。加长幅面的图框尺寸，按所选用的基本幅面大 一号的图框尺寸确定，如A2×3的图框尺寸按A1的图框尺寸确定，即e为20。
1.1 GB/T《机械制图》和《技术制图》的基本规定
2.图线的型式及应用 绘制机件图形常用的图线，见表1-3中。
国家标准《技术制图》和《机械制图》的有关规定
普通高等教育“十一五”国家级规划教材
三、字体 〔GB/T 14691－1993〕
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版 权所有
普通高等教育“十一五”国家级规划教材
图样中书写的汉字、数字和字母,必须做到：字体工整、笔画清楚、 间隔均匀、排列整齐.
普通高等教育“十一五”国家级规划教材
第一章 第一节 国家标准《技术制图》和《机械制图》的有关规定
一、图纸幅面和格式 二、比例 三、字体 四、图线
开始
说明
退出
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版 权所有
为了使图样能直接反映实物的大小,绘图时应优先采用原值比例.若机 件太大或太小,可采用缩小或放大比例绘制.选用比例的原则是有利于图形 的清晰表达和图纸幅面的有效利用.必须注意,不论采用何种比例,标注尺寸 时,均按机件的实际尺寸大小注出.
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版 权所有
普通高等教育“十一五”国家级规划教材
2．图线宽度
机械图样中采用粗、细两种图线宽度,它们的比例关系为2∶1.
图线的宽度〔d〕应按图样的图幅大小,在以下数系中选取：0.13、 0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0〔mm〕.
粗线宽度通常采用d=0.5mm 或0.7mm.为了保证图样清晰,便于 复制,图样上应尽量避免出现线宽小于0.18mm 的图线.
现代工程图学 - 制图的基本知识与技能
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
机械工程制图教程1-1国家标准的一般规定(new)
上海理工大学《机械制图》课件（C版）
五. 尺寸注法
1．基本规则
(1)机件的真实大小，应以图样上所注的尺寸数值为依据， 与图形的大小及绘图准确度无关。 (2)图样中的尺寸，以毫米为单位时，不需要标注计量 单位的符号或名称；若用其他单位，则必须注明相应的计 量单位符号或名称。
Size
(3)图样中所标注的尺寸，为该图样所示机件的最后完 工的尺寸；否则，应另加说明。
长仿宋体字的基本笔画
上海理工大学《机械制图》课件（C版）
示例
4．字母和数字可写成斜体或直体。斜体字字头向右倾斜75。 图样上一般采用斜体字。 1. 数字
2. 字母
上海理工大学《机械制图》课件（C版）
四. 图线
1。线型 常用图线有6种，分别为：
2。线宽 分粗、中粗和细三种，其宽度比率为4：2：1。 粗线的宽度(d)可根据图形的大小和复杂程度在0.13 mm， 0.18mm，0.25mm，0.35 mm，0.5mm，0.7mm，1 mm，1.4mm， 2mm范围内选取。实际画图中，粗实线一般取0.7 mm或1 mm 的线宽。
上海理工大学《机械制图》课件（C版）
一. 图纸幅面及格式
图幅代号
B×L a
c e 20
A0
841×1189
A1
A2
A3
297×420 5 10
A4
210×297
594×841 420×594 25 10
1.图纸幅面：表示图纸的大小 (1)优先采用基本幅面： A0,A1,A2,A3,A4；A1～A4都是由A0 裁剪出来的，例如A0=2XA1 (2)必要时可采用加长幅面：它 们的尺寸是由幅面的短边成整数 倍地增加后得出的。例如：A4X3
技术制图与机械制图国家标准(2011年7月25日更新)
标准编号 GB/T 14690-1993 GB/T 14691-1993 GB/T 24746-2009 GB/T 15754-1995
技术制图 比例 技术制图 字体 技术制图 粘接、弯折与挤压接合的图形符号表示法 技术制图 圆锥的尺寸和公差注法
标准中文名称
Technical drawings--Scales Technical drawings--Lettering
Байду номын сангаас
GB/T 4458.6-2002 机械制图 图样画法剖视图和断面图 GB/T 4459.1-1995 机械制图 螺纹及螺纹紧固件表示法 GB/T 4459.2-2003 机械制图 齿轮表示法 GB/T 4459.3-2000 机械制图 花键表示法 GB/T 4459.4-2003 机械制图 弹簧表示法 GB/T 4459.5-1999 机械制图 中心孔表示法 GB/T 4459.7-1998 机械制图 滚动轴承表示法 GB/T 4460-1984 机械制图 机构运动简图符号
GB/T 16675.1-1996 技术制图 简化表示法第 1 部分:图样画法 GB/T 16675.2-1996 技术制图 简化表示法第 2 部分:尺寸注法 GB/T 6567.5-2008 GB/T 17450-1998 GB/T 17451-1998 GB/T 17452-1998 GB/T 17453-2005 GB/T 6567.1-2008 GB/T 19096-2003
技术制图 管路系统的图形符号 管路、管件和阀门等图 Technical drawings - Graphical symbols for piping systems - Axonometric representation of graphical symbols for piping, piping accessories and valves etc. 形符号的轴测图画法 技术制图 图线 技术制图 图样画法视图 技术制图 图样画法剖视图和断面图 技术制图 图样画法剖面区域的表示法 技术制图 管路系统的图形符号 基本原则 技术制图 图样画法未定义形状边的术语和注法 Technical drawings--Basic conventions for lines Technical drawings--General principles of presentation--Views Technical drawings--General principles of presentation--Sections and cuts Technical drawings-General principles of presentation-Part 50:Basic conventions for representing areas on cuts and sections Technical drawings - Graphical symbols for piping systems - Basic principles Technical drawing--Drawing presentation--Vocabu-lary and indications for edges of undefined shape
2023最新国开安全技术与管理《工程制图基础》形考任务答案(陕西)
工程制图基础形考任务一单选题：1-5 ACBDB 6-8 CBD多选题：9-16 AB BC ABCD ABD ABC AB AD ABC判断题：17-25 错对对错对对错错对形考任务二单选题：1-5 BADDD 6-8 ACB多选题：9-16 ABCD ABC AD BC BC AB ABC ABD判断题：17-25对对错错错对对对对形考任务三单选题：1-5 ACCBC 6-8 BAD多选题：9-16 AC AB AC ABC ABCD ABC AD ABC判断题：17-25 对对对对对错对对错形考任务四单选题：1-5 ABBCC 6-8 DBA多选题：9-16 BC ABCD ABC AB ABCD AB ABC ABCD判断题：17-25 错对错对错错错对对1.国家标准《技术制图》和《机械制图》中规定图纸幅面分为（A）种。
A.5B.4C.3D.22.下列符号中表示强制国家标准的是（C）。
A.GB/TB.GB/ZC.GBD.GB/C3.A2图纸的图幅尺寸是（B）。
A.594×841B.420×594C.297×420D.210×2974.标题栏一般应位于图纸的（D）。
A.左上角B.左下角C.右上角D.右下角5.下列比例当中表示放大比例的是（B）。
A.1:1B.2:1C.1:2D.1:106.不可见轮廓线采用（C）来绘制。
A.粗实线B.细实线C.虚线D.点画线7.粗线、中粗线、细线的线宽比例是（B）。
A.4:2:1B.1:2:4C.3.5:2:1D.1:2:3.58.绘制断裂边界线时，应采用（D）线。
A.粗实线B.细实线C.双点划线D.波浪线9.数字和字母分为（AB）。
A.A型B.B型C.C型D.D型10.尺寸线终端可以有以下哪几种形式？（BC）A.尺寸界线B.箭头C.斜线D.尺寸数字11.下列哪些属于线素？（ABCD）A.点B.短间隔C.画D.长画12.平面图形中的线段常见的有直线、圆弧和圆，通常可按所标注的定位尺寸数量将其分为（ABD）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 类型：三种
原值比例1:1 ，放大比例 n :1 ，缩小比例 1:n。
种类 原值比例
放大比例
优先使用 允许使用
表1-2 比例系列
比例
1：1
5:1 2:1 5×10n :1 2×10n :1
1×10n :1
4:1 2.5:1 4×10n :1 2.5×10n :1
缩小比例
优先使用 允许使用
1:2 1:5 1:10 1:2×10n 1:5×10 n 1:1×10n
线代替。
(6) 虚线在粗实线的延长线上时，在虚线和粗实线分界处应 留有间隙；虚线直线与虚线圆弧相切时，应画相切。
(7) 除非另有规定，两平行线之间的最小间隙不得小0.7mm。
国家标准《技术制图》和《机械制图》
图线的画法举例如图1-7所示。
圆心应是长画的交点 用细实线代替点画线
~
A处应留空隙 B处应相交
国家标准《技术制图》和《机械制图》
斜体
字母示例：
数字示例：
国家标准《技术制图》和《机械制图》
直体
字母示例：
数字示例：
国家标准《技术制图》和《机械制图》
1.1.4 图线及其画法
1. 线型（GB/T 17450-1998、GB/T 4457.4-2002）
表1-3 机械制图常用图线线型及应用
国家标准《技术制图》和《机械制图》
b) 30°范围内的尺寸数字注写
图1-11 尺寸数字注写
•方向: 尺寸数字应按图1-11a所示的方向注写 。 •垂直尺寸的标注：数字放在左边，字头朝左。 • 30°区：尽量避免标注尺寸，必须标注时应按规定标注。
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(1) 标注尺寸符号及缩写词见表1-5。
(2) 图样中的尺寸以毫米为单位时，不需要标注计量单位符号或名称， 如采用其他单位，则必须注明相应的单位符号；
(3) 图样中的尺寸为该图样所示机件的最后完工尺寸，否则应加以说明；
(4) 机件的每一尺寸只标注一次，并应标注在反映该结构最清晰的图形上。
10 1:2
10 1:1
图1-8 尺寸标注基本原则
10 2:1
3.常用尺寸注法
(5) 对称图形的注法
尺寸线应略超过对称中心 或断裂处的边界，在尺寸 线的一端画出箭头。
图1-15 对称图形的注法
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(6) 小尺寸的注法
a)
b)
c)
图1-16 小尺寸的注法
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(7) 尺寸数字前的符号注法
粗实线；粗虚线；粗 与线型 点画线
0.25 0.35 0.5
0.7
1
1.4
2
对应的
线型宽 度
细实线；波浪线；双 折线；细虚线；细点
0.13 0.18 0.25 0.35 0.5
0.7
1
画线；细双点画线
优先采用0.5，0.7图线组别。
国家标准《技术制图》和《机械制图》
3.图线画法 (1) 在同一张图样中，同类图线的宽度应基本一致。虚线、 点画线及双点画线的画、长画和间隔应各自大致相等。
c) 球直径和球半径的注法 图1-13 直径和半径的注法
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(4) 角度和弧长的注法
角度的尺寸线为圆 弧，角度的数字一律 水平书写。
弧长的尺寸界线 平行于对应弦长 的垂直平分线。
a)
b)
c)
图1-14 角度和弧长的注法
国家标准《技术制图》和《机械制图》
含义
表1-5 尺寸符号及缩写词(GB/T 4458-2003)
符号或缩写词
含义
符号或缩写词
直径
半径
R
球直径
S
球半径
SR
正方形
深度
x
沉孔或 锪平
埋头孔
厚度
t
弧长
均布
EQS
斜度
45°倒角
C
锥度
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(2) 线性尺寸的注法
尺寸界线一般应与尺 寸线垂直，必要时才
a) 正方形边长为12m
b) 板厚2mm
c) 锥度1:15
d) 斜度1:6
e) 圆球直径20mm
f) 倒角1.6×45°
g) 沉孔f 8mm，深3.2mm
图1-17 尺寸数字前的符号
h) 埋头孔f 9.6×90°
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(8) 图线通过尺寸数字时的处理
尺寸数字不可被任何图 线所通过，否则必须将 该图线断开。
•尺寸线: 用细实线绘制，不能用其他图线代替，一般也不得与 其他图线重合或画在其延长线上。尺寸线不能相互交叉，也要 避免与尺寸界线交叉。
•尺寸线的终端: 有两种形式，箭头或斜线，如图1-10所示。
a) 实心三角形箭头
b) 斜线
图1-10 尺寸线终端
国家标准《技术制图》和《机械制图》
•尺寸数字：
a) 尺寸数字的注写方向
420×594 25
297×420 210×297 10 5
国家标准《技术制图》和《机械制图》
2523
必要时，可以按规定
（GB/T 14689-1993）加长
2102
图纸的幅面，幅面的尺寸由
基本幅面的短边成整数倍增
1892
加后得出。如图1-1。
1682
1471
1261
1051
A45
841
A44
630
1:1.5
1:2.5
1:3
1:4 1:6
1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
注： n为正整数
国家标准《技术制图》和《机械制图》
1.1.3 字体（GB/T 14691-1993）
1.基本要求：
(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度h公称尺寸系列： 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm
(2) 绘制圆的对称中心线时，圆心应为长画的交点。点画线、 双点画线、虚线与其他线相交或自身相交时，均应尽量交于画 或长画处。
(3)点画线及双点画线的首末两端应是长画而不是点。点画 线应超出轮廓线2～5mm。
(4) 当图中的线段重合时，优先次序为粗实线、虚线、点画 线，只画出排序在前的图线。
(5) 在较小图形上画点画线或双点画线有困难时，可用细实
相邻辅助零件的 轮廓线 （细双点画线）
圆中心线 （细点画线）
图1-6 图线及应用
国家标准《技术制图》和《机械制图》
2. 图线宽度和图线组别
机械图样的图线宽度分粗细两种，比率为2∶1（土建图 需要用三种线宽，比率为4∶2∶1）。图线宽度和图线组别见 表1-4。
表1-4 图线宽度和组别
mm
线型组别
0.25 0.35 0.5 0.7 1 1.4 2
3.常用尺寸注法
示例：
角度 数字 水平 书写
尺寸数字一般应注写在尺 寸线的上方，也允许注写 在尺寸线的中断处。
尺寸数字不可被任何 图线所通过，否则必 须将该图线断开。
图1-22 尺寸的注法示例
国家标准《技术制图》和《机械制图》
演讲完毕，谢谢听讲!
再见，see you again
2020/11/9
A43
420
A3
210
A4
A1
A0
A2 A33 A34
0 297 594 891 1189 1486 1783 2080 2378
图1-1 图纸幅面
国家标准《技术制图》和《机械制图》
e
e
e
e
e
e
e
横装标题栏Fra bibliotek标题栏
e
竖装
图1-2 不留装订边
国家标准《技术制图》和《机械制图》
c
c
a
c
a
c
c
横装
标题栏
(3) 汉字应写成长仿宋体，采用规定的简化字。汉字高度 不应小于3.5 mm,字宽一般为h/ 。
(4)字母和数字分A型（笔画宽h/14）和B型（笔画宽h/10） 两种，可书写成直体和斜体（字头向右斜，与水平线成75º）。 同一张图纸上只允许选用一种型式的字体。
国家标准《技术制图》和《机械制图》
2. 汉字示例
允许倾斜。
a)
b)
c)
图1-12 线性尺寸的注法
国家标准《技术制图》和《机械制图》
3.常用尺寸注法
(3) 直径和半径的注法
标注直径或半径时，应在尺寸 数字前加注符号“f”或“R” ， 尺寸线的终端应画成箭头。
a) 圆直径和圆弧半径的注法
超过一半的圆弧， 必须标注直径。
b) 圆弧半径过大的注法
标注球面的直径或 半径时，应在符号 “f”或“R”前再加 注符号“S”。
国家标准《技术制图》和《机械制图》
2. 尺寸的组成 每一个尺寸由四部分组成：尺寸界线、 尺寸线、
尺寸线终端、 尺寸数字。
尺寸界线
尺寸数字 尺寸线 箭头
尺寸界线超出尺 寸线约2-3mm
图1-9 尺寸的组成国家标准《技术制图》和《机械制图》
•尺寸界线: 用细实线绘制，并由图形的轮廓线、轴线或对称 中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸 界线。
国家标准《技术制图》 和《机械制图》
2020/11/9
国家标准《技术制图》和《机械制图》
1.1.1 图纸幅面和格式、标题栏
