山皮石填筑施工及方案
山皮石填筑施工方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图 （附后）。
二、施工准备 基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔 ❍在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
机械设备准备、运输机械：自卸汽车。
、填铺机械：❆推土机 台； 挖掘机 台。
、压实机械：标准失能不低于 ☺﹑最大冲击力不小于 ❆的三边形冲击式压路机 台。
、配合机械：☪☹装载机 台； ❆洒水车 辆。
材料准备路基填筑用山皮石中石料强度不低于 ♋，山皮石中碎石含量不小于总重量的。
山皮石路基路床（路面结构层下 ㎝）填料要求：最大粒径不大于 ❍❍。
山皮石路基路床以下填料要求：路床底面以下 ㎝范围内，填料粒径不大于 ㎜ 其山皮石路基填筑前，首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，纵向每隔 ❍打一道横线，即每个纵向隔 ❍设 个小方格，根据路基的宽度计算出每个方格的面积，按照设计要求摊铺厚度（上路堤 ❍❍；下路堤 ❍❍）计算出每个方格的填筑体积，结合自卸汽车运量确定每个方格所卸石料车数。
现场管理人员通过卸料车数来控制每个方格内的填筑厚度。
、整平、修坡现场管理人员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机，装载机配合），推平时遵循“先中间、后两边”原则，沿线路纵向方向保持中间高，两边低，路基横向做成 的横坡。
根据开挖后地面标高及填筑高度计算出每层控制高度，保证每层摊铺厚度满足设计要求（上路堤 ❍❍；下路堤 ❍❍）。
山皮石路基压实山皮石路基填筑试验段施工，采用 组压实机械组合参数，通过试验确定最终施工组合参数，指导正式施工。
山皮石填筑施工方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图2.1-1（附后）。
二、施工准备2.1 基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
2.2 施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3 机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：50装载机2台；6T洒水车1辆。
2.4 材料准备路基填筑用山皮石中石料强度不低于30，山皮石中碎石含量不小于总重量的70%。
山皮石路基路床（路面结构层下80㎝）填料要求：最大粒径不大于100。
山皮石路基路床以下填料要求：路床底面以下40㎝范围内，填料粒径不大于150㎜;其余部分粒径不超过层厚的2/3，且最大粒径不超过300㎜，不均匀系数宜为15~20。
其他要求按照现行规范填石路基规定执行。
）计算出每个方格的填筑体积，结合自卸汽车运量确定每个方格所卸石料车数。
现场管理人员通过卸料车数来控制每个方格内的填筑厚度。
3、整平、修坡现场管理人员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机，装载机配合），推平时遵循“先中间、后两边”原则，沿线路纵向方向保持中间高，两边低，路基横向做成1.5%的横坡。
根据开挖后地面标高及填筑高度计算出每层控制高度，保证每层摊铺厚度满足设计要求（上路堤500；下路堤1000）。
5.2 山皮石路基压实山皮石路基填筑试验段施工，采用2组压实机械组合参数，通过试验确定最终施工组合参数，指导正式施工。
1、机械压实组合试验段山皮石路基填筑机械压实组合共设置2套参数，通过试验段数据确定最终组合参数：（1）K4+300～K4+400，长度100米，配置1台三边式冲击压路机，25振动压路机2台，静压2遍，振动3遍，静压2遍；（2）K4+400～K4+500，长度100米，配置1台三边式冲击压路机，配置25振动压路机2台，静压3遍，振动3遍，静压1遍。
完整版)山皮石路基施工方案
完整版)山皮石路基施工方案施工方案：山皮石路基一、施工前测量1、放样在开工前，应全面恢复中线并固定路线主要控制桩（交点、转点、圆曲线特征点等），并与业主或设计部门联系索要有关中线、转点坐标及水准点。
采用全站仪（GTS-311）进行坐标法放样，内业计算工作进行二次复核。
水准仪（DZS3-1）用于高程测量。
每层路基填筑高度应测放出路基坡脚线，用白灰撒线标示，每层应设计路基宽50cm。
2、路槽实测在开工前，对路槽进行断面高程测量，将测量数据绘制成图上报监理工程师审批，用于指导以后施工和计量。
同时，应设明显标记和作好控制点保护。
二、路基山皮土施工施工工艺框图如下：施工工艺框图](/xxxxxxxxxxxxxxxx3.png)1、山皮石材料要求所用山皮石应符合设计要求，最大粒径不大于300mm，并不宜超过层厚的2/3，含土量不大于30%。
2、山皮石摊铺每层压实厚度不超过30cm，虚铺厚度为36cm。
摊铺前用挖掘机挖路基两侧土方包边培土。
山皮石用运行车运到现场，根据安排由现场施工员指挥卸下，用挖掘机推开摊铺。
对于大块石料用挖掘机或装载机填到路基下部或两侧，上面摊铺其他山皮石。
3、挖掘初平、排压山皮石摊铺后，用挖掘机初平，现场测量人员按照桩位每横断面放点3处根据放线标高和虚铺厚度，用白灰标出明显标志，挖掘机按准确高度和横纵坡大致摊平。
然后用挖掘机履带排压一遍。
4、嵌缝、推平挖掘机排压后，用装载机配合人工用山皮石细料填充石块缝隙，保证填石空隙嵌压稳定，然后用挖掘机摊平。
5、山皮石碾压细料嵌缝后，用20t振动压路机碾压4～6遍追加密实度。
碾压顺序从路边向路中心碾压，碾压时碾压轮横向1/3轮，压路机行走速度1.5km/h。
密实度增大后，可适当加大速度2.0km/h。
直到无明显轮迹，表面平整均匀，无浮石，沙窝及梅花现象。
上述作业应配备人员，对机械不能处理到的边角部位进行修补，同时测量宽度、标高、坡度等，保证碾压合格。
山皮石面层施工方案
山皮石面层施工方案一、施工准备1.施工前，需对现场进行勘测，确保施工地面平整。
如有不平整的地面，需要进行修整，以确保基础牢固。
2.施工前，需进行材料的准备，包括山皮石、砂浆、水泥等。
3.施工前，需将施工现场进行清理，确保没有杂物和尘土。
二、施工工艺1.地面准备：将施工地面进行清理，并确保地面平整。
如有大的凹凸，需进行修补，并确保修补后的地面达到平整程度。
2.材料准备：将山皮石进行清洗，并排放在整齐的位置。
同时，将适量的水泥、砂浆等进行准备。
3.涂抹砂浆：将准备好的砂浆均匀地涂抹在地面上，厚度应控制在15-30毫米之间。
使用专用刮板将砂浆刮平，并确保砂浆处于水平状态。
4.放置山皮石：在涂抹好砂浆的地面上，将准备好的山皮石块放置在砂浆上，按照设计要求进行拼接。
注意山皮石之间的缝隙要保持一定的宽度。
5.敲打山皮石：在放置好山皮石后，使用橡胶锤轻轻地敲打山皮石，使其与砂浆充分接触，确保牢固。
6.环状山皮石处理：对于环状区域的山皮石，需进行特殊处理。
首先，在砂浆上涂抹一定厚度的胶黏剂，然后将山皮石块放置在胶黏剂上，并进行调整和敲打，确保与其他山皮石连接紧密。
7.冲刷地面：待砂浆完全干燥后，使用水龙头或喷水器将地面进行冲刷，将多余的砂浆冲洗掉，并确保地面干净。
8.做防护层：待地面干透后，可施加透明防护剂或防腐涂料等防水保护层，以延长山皮石面层的使用寿命。
三、施工注意事项1.施工环境温度应在5-35℃之间，否则会影响施工效果。
2.施工前要对施工材料进行检查，确保材料质量合格。
3.在施工过程中，需要定期检查施工质量，并及时修补不合格的部分。
4.施工过程中，要注意施工人员的安全，使用安全工具，避免发生意外事故。
5.施工结束后，要对施工现场进行清理，清除施工过程中产生的垃圾和杂物。
通过以上施工方案，可以确保山皮石面层施工的质量和效果，提供一个美观、耐用的地面装饰。

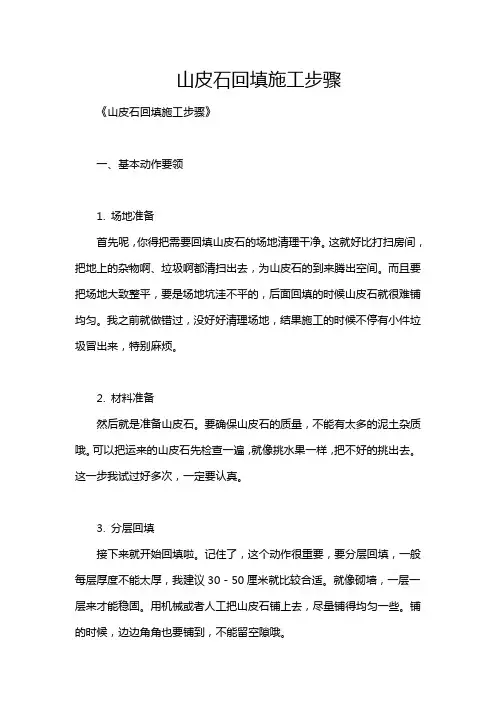

山皮石回填施工步骤
山皮石回填施工步骤《山皮石回填施工步骤》一、基本动作要领1. 场地准备首先呢，你得把需要回填山皮石的场地清理干净。
这就好比打扫房间，把地上的杂物啊、垃圾啊都清扫出去，为山皮石的到来腾出空间。
而且要把场地大致整平，要是场地坑洼不平的，后面回填的时候山皮石就很难铺均匀。
我之前就做错过，没好好清理场地，结果施工的时候不停有小件垃圾冒出来，特别麻烦。
2. 材料准备然后就是准备山皮石。
要确保山皮石的质量，不能有太多的泥土杂质哦。
可以把运来的山皮石先检查一遍，就像挑水果一样，把不好的挑出去。
这一步我试过好多次，一定要认真。
3. 分层回填接下来就开始回填啦。
记住了，这个动作很重要，要分层回填，一般每层厚度不能太厚，我建议30 - 50厘米就比较合适。
就像砌墙，一层一层来才能稳固。
用机械或者人工把山皮石铺上去，尽量铺得均匀一些。
铺的时候，边边角角也要铺到，不能留空隙哦。
二、个人的小技巧对了这里可以在每次铺完一层山皮石之后，用小型的推土机或者人工简单地平整一下，这样下一层就比较好铺。
这是我在多次施工中发现的小窍门。
还有，在铺山皮石的时候，可以先在场地边缘用标杆或者绳子拉个线，这样能保证铺的范围不会超出去也不会不够，就像画画有个边框一样。
三、容易忽视的细节等等，中间还要注意，如果遇到下雨天，一定要对回填的山皮石进行遮盖，可不能让它泡在水里。
我就见过因为下雨天没遮盖好，山皮石被水一泡变软，后面上面铺东西就陷下去了。
而且在回填的过程中，如果发现有大块的山皮石，要把它敲碎或者搬走，太大块不利于整体的压实和平整。
四、常见问题1. 压实问题压实的时候一定要均匀压实。
经常会碰见压实不完全的情况，特别是靠近机械不好操作的边角地方。
所以像这种角度要多压几遍。
压实度不够的话，后期工程使用的时候就容易出现沉降等问题。
2. 坡度控制如果场地有坡度要求的话，这就更要小心了。
在回填的时候就要逐步控制好坡度。
我曾经就因为前期没有控制好坡度，到后面才发现不对劲，又重新调整，花费了好多额外的时间。
山皮石填筑施工及方案
山皮石填筑施工及方案一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图 2.1-1（附后）。
二、施工准备2.1 基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
2.2 施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3 机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
2.4 材料准备路基填筑用山皮石中石料强度不低于30MPa，山皮石中碎石含量不小于总重量的70%。
山皮石路基路床（路面结构层下80㎝）填料要求：最大粒径不大于100mm。
山皮石路基路床以下填料要求：路床底面以下40㎝范围内，填料粒径不大于150㎜;其余部分粒径不超过层厚的2/3，且最大粒径不超过300㎜，不均匀系数宜为15~20。
其他要求按照现行规范填石路基规定执行。
2.5 技术准备路基山皮石试验段填筑施工前，确定试验段区间位置，分别制定出不同的机械碾压组合方案、参数等。
明确试验和质量控制人员分工，及时收集整理总结试验段数据，指导正式施工。
2.6 人员准备山皮石路基填筑管理人员配置详见表 3.6-1。
序号姓名职位备注1 李林项目经理2 于晓光生产经理3 王青项目总工程师4 赵占朝质量员5 郝占新试验负责人6 任春波测量负责人7 顾志忠工区负责人工程部副经理三、主要施工方法3.1 山皮石路基换填1、开挖冲填土根据软基处理后地表测量成果表及和试验后测定山皮石填筑松浦系数等，确定合理开挖深度，并及时做好开挖后地表测量。
山皮石施工方案
山皮石施工方案山皮石施工方案一、施工准备：1. 根据设计图纸和要求，确定施工起止时间和地点。
2. 确定用料和设备，并进行采购。
3. 将施工区域划分为若干个工作面。
4. 安排专业施工人员，确保施工顺利进行。
二、工程施工流程：1. 清理施工区域，将杂物、泥土等清除干净。
2. 修补基础层。
如有基础层损坏，需进行修补。
3. 涂柏油底层。
用高温铆焊机将山皮石与基础层焊接，确保牢固。
4. 进行山皮石的放样。
按照设计需要，对山皮石进行放样和加工。
5. 进行山皮石的铺设。
将放好样板的山皮石逐块铺设在基础层上。
6. 进行山皮石的敲打。
用铁锤和尖锤将山皮石敲打成整齐、平整的形状。
7. 进行山皮石的美化。
用打磨机对山皮石进行打磨，达到光滑、亮丽的效果。
8. 进行山皮石的防护。
对山皮石表面进行防污、防水处理，延长使用寿命。
9. 进行施工的清理。
清理施工现场，将产生的垃圾、材料等清除干净。
10. 进行验收和交付。
对施工质量进行验收，并交付给相关单位或个人使用。
三、施工注意事项：1. 施工过程中需要确保工作面的平整和稳固，避免出现松动和脱落等问题。
2. 施工人员应按照标准操作，避免损坏山皮石和基础层。
3. 在施工过程中，需注意安全防护，佩戴好安全帽、手套等防护用品。
4. 对施工区域进行划分和防护，避免施工过程中影响其他区域或行人通行。
四、施工质量控制：1. 严格按照设计图纸和规范进行施工，确保施工质量符合要求。
2. 对山皮石的质量进行抽检，确保无明显色差、裂纹等问题。
3. 对施工工艺进行监督检查，防止施工不规范或者偷工减料等行为。
4. 对施工人员进行培训和交流，提高施工技能和质量意识。
5. 完工后对施工质量进行验收和评估，确保质量达到预期要求。
综上所述，山皮石施工方案需要充分准备和合理安排施工流程，严格按照要求进行施工，保证施工质量和工程安全。
通过施工质量控制和验收，确保施工达到预期要求，并交付给用户使用。
山皮石填筑施工方案
5.3
1、压实质量
山皮石路基压实质量检测采用观测沉降差法,每100米一个断面,每个断面检查5点，在试验段施工期间，25T压路机压2~3遍后观测一次沉降差,反复以上方法进行压实及观测沉降，直至观测点不再沉降。将总碾压遍数及机械配置做现场记录,通过试验段得出的沉降数据和机械配置，在山皮石路基施工中,沉降差平均值不大于5mm，标准差不大于3mm.。
7.2
1、进入施工现场必须遵守安全各项规章制度。
2、施工人员必须正确佩戴安全帽，不准违章作业。
3、机械不得在输电线路下工作，在输电线路一侧工作，最近距离应符合安全操作规程要求。
4、机械停放和运行要在坚实的基础上，距离基坑不得小于2米，运土汽车不得靠近基坑行驶。
5、大型、重型机械进场前，应查清所通过道路、桥梁的净宽和承载力是否足够，否则应先予拓宽和加固；
2.4
路基填筑用山皮石中石料强度不低于30MPa，山皮石中碎石含量不小于总重量的70％。山皮石路基路床(路面结构层下80㎝）填料要求：最大粒径不大于100mm。山皮石路基路床以下填料要求：路床底面以下40㎝范围内,填料粒径不大于150㎜;其余部分粒径不超过层厚的2/3，且最大粒径不超过300㎜,不均匀系数宜为15～20。其他要求按照现行规范填石路基规定执行。
6
任春波
测量负责人
7
顾志忠
工区负责人
工程部副经理
三、主要施工方法
3.1
1、开挖冲填土
根据软基处理后地表测量成果表及和试验后测定山皮石填筑松浦系数等，确定合理开挖深度，并及时做好开挖后地表测量。
山皮石道路施工方案
山皮石道路施工方案1. 引言山皮石道路是一种针对山区地形设计的道路类型，它主要由山石和土壤构成，适用于较陡峭的山坡地形。
本文将介绍山皮石道路的施工方案，包括工程准备、路基处理、山皮石填筑和路面施工等关键步骤。
2. 工程准备在进行山皮石道路的施工前，需要进行详细的工程准备工作。
下面是具体的准备步骤：2.1 路线勘测和设计在施工前，需要进行路线的勘测和设计工作。
这一步骤主要包括测量山坡地形、确定道路走向和高程、考察地质条件等工作。
通过这些数据，可以确保道路的设计符合实际情况，同时也为后续的工程施工提供了重要参考。
2.2 材料准备山皮石道路的主要材料包括山石、土壤和路面材料等。
在施工前，需要进行材料的选购和准备工作。
确保选购到符合质量标准的材料，并统一储存和保管，以便后续使用。
2.3 设备准备山皮石道路的施工需要一些特定的设备，如挖掘机、平地机、压路机等。
在施工前，需要对这些设备进行检修和维护，确保其正常运行。
同时，还需检查和准备充足的燃料、润滑油等辅助物资。
3. 路基处理山皮石道路的路基处理非常关键，对道路的稳定性和使用寿命具有重要影响。
下面是路基处理的步骤和要点：3.1 清理地表在施工前，需清理道路线路上的树木、杂草等障碍物，保持路基的整洁。
使用挖掘机和平地机等设备将路基挖掘或填筑至规定高度，并进行夯实，以使路基达到设计要求的稳定性。
3.3 排水设计山皮石道路需要合理设计排水系统，以防止雨水滞留和流水冲刷路基。
在施工过程中，需确保路基具备良好的排水条件，采取相应措施，如设置排水沟、挖掘泄水洞等。
4. 山皮石填筑山皮石是山区常见的填土材料，既可以作为填方料，也可以用于路面修筑。
下面是山皮石填筑的具体步骤：4.1 山皮石挖掘和筛选首先，需要进行山皮石的挖掘和筛选工作。
挖掘时需注意保护周边环境和生态，同时筛选出符合要求的石头，以确保填筑质量。
将挖掘得到的山皮石填入路基，按照设计要求进行夯实和压实。
填筑稳定后，进行分层处理，每层填筑应逐步夯实，使整体达到设计要求的密实度。
山皮石填筑施工方案
山皮石填筑施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
3、机械不得在输电线路下工作，在输电线路一侧工作，最近距离应符合安全操作规程要求。
4、机械停放和运行要在坚实的基础上，距离基坑不得小于2米，运土汽车不得靠近基坑行驶。
5、大型、重型机械进场前，应查清所通过道路、桥梁的净宽和承载力是否足够，否则应先予拓宽和加固；
6、机械在坡边、沟槽边作业时，应与边缘保持必要的安全距离，使轮胎(履带)压在坚实的地面上，并随时观察边坡的情况，发现问题要立即采取措施，保证安全；
7、推土机作业：推土机上下坡时，其坡度不得大于300，在横坡上作业，其横坡度不得大于100，下坡时，宜采用后退下行，严禁空档滑行，必要时可放下刀片作辅助制动；在陡坡、高坎上作业时，必须有专人指挥，严禁铲刀超出边坡的边缘。
送土终了应先换成倒车档后再提铲刀倒车；多机在同一作业面作业时，前后两机相距不应小于8m，左右相距应大于。
两台或两台以上推土机并排推土时，两推土机刀片之间应保持20~30cm间距。
推土前进必须以相同速度直线行驶；后退时，应分先后，防止互相碰撞；
雨季施工措施
1、及时掌握天气变化，合理安排组织施工。
2、雨季来临前修建临时排水设施，防止积水淹没；每场雨后及时排除顶面积水，并对边坡和急流槽进行维护。
3、路基填料做到随挖随填、随填随压，且每层表面做成2％的横坡。
4、经雨水浇淋的路基，在施工前重新碾压平整。
5、加强便道维护保证雨季运料及时通畅。
山皮石填筑工程施工组织设计方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图2.1-1（附后）。
二、施工准备2.1 基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
2.2 施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3 机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
横向做成1.5%的横坡。
根据开挖后地面标高及填筑高度计算出每层控制高度，保证每层摊铺厚度满足设计要求（上路堤500mm；下路堤1000mm）。
5.2 山皮石路基压实山皮石路基填筑试验段施工，采用2组压实机械组合参数，通过试验确定最终施工组合参数，指导正式施工。
1、机械压实组合试验段山皮石路基填筑机械压实组合共设置2套参数，通过试验段数据确定最终组合参数：（1）K4+300～K4+400，长度100米，配置1台三边式冲击压路机，YZ25振动压路机2台，静压2遍，振动3遍，静压2遍；（2）K4+400～K4+500，长度100米，配置1台三边式冲击压路机，配置YZ25振动压路机2台，静压3遍，振动3遍，静压1遍。
2、压实施工碾压时，按照“先压边缘、后压中间，先慢后快，先静压、后振动”的操作进行，压实方法是先慢、后快、先外、后内，由弱振至强振，由外向内、纵向进退式进行。
横向接头重叠0.4～0.5m，前后相邻两区段间纵向重叠0.8～1.0m。
（1）先用三边型冲击式压路机碾压，工作速度10-15km/h.,冲压时自外侧开始，顺时针行驶，以冲压面中心线为轴转圈，而后按纵向错轮冲压，全路福排压后，再自外向内冲压，冲压遍数不得小于20遍。
山皮石填筑施工方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图（附后）。
二、施工准备基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
材料准备路基填筑用山皮石中石料强度不低于30MPa，山皮石中碎石含量不小于总重量的70%。
山皮石路基路床（路面结构层下80㎝）填料要求：最大粒径不大于100mm。
山皮石路基路床以根据软基处理后地表测量成果表及和试验后测定山皮石填筑松浦系数等，确定合理开挖深度，并及时做好开挖后地表测量。
2﹑卸料山皮石路基填筑前，首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，纵向每隔5 m打一道横线，即每个纵向隔5m设2个小方格，根据路基的宽度计算出每个方格的面积，按照设计要求摊铺厚度（上路堤500mm；下路堤500mm）计算出每个方格的填筑体积，结合自卸汽车运量确定每个方格所卸石料车数。
现场管理人员通过卸料车数来控制每个方格内的填筑厚度。
3、整平、修坡现场管理人员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机，装载机配合），推平时遵循“先中间、后两边”原则，沿线路纵向方向保持中间高，两边低，路基横向做成%的横坡。
根据开挖后地面标高及填筑高度计算出每层控制高度，保证每层摊铺厚度满足设计要求（上路堤500mm；下路堤1000mm）。
山皮石路基压实山皮石路基填筑试验段施工，采用2组压实机械组合参数，通过试验确定最终施工组合参数，指导正式施工。
山皮石填筑施工方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图 2.1-1 （附后）。
二、施工准备2.1基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
2.2施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ、最大冲击力不小于300T的三边形冲击式压路机1 台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
2.4材料准备路基填筑用山皮石中石料强度不低于30MPa,山皮石中碎石含量不小于总重量的70%。
山皮石路基路床（路面结构层下80 cm）填料要求：最大粒径不大于100mm。
山皮石路基路床以下填料要求：路床底面以下40 cm范围内，填料粒径不大于150伽;其余部分粒径不超过层厚的2/3,且最大粒径不超过300伽，不均匀系数宜为15~20。
其他要求按照现行规范填石路基规定执行。
2.5技术准备路基山皮石试验段填筑施工前，确定试验段区间位置，分别制定出不同的机械碾压组合方案、参数等。
明确试验和质量控制人员分工，及时收集整理总结试验段数据，指导正式施工。
2.6人员准备山皮石路基填筑管理人员配置详见表 3.6-1。
三、主要施工方法3.1山皮石路基换填1、开挖冲填土根据软基处理后地表测量成果表及和试验后测定山皮石填筑松浦系数等，确定合理开挖深度，并及时做好开挖后地表测量2、卸料山皮石路基填筑前，首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，纵向每隔5 m打一道横线，即每个纵向隔5m设2个小方格，根据路基的宽度计算出每个方格的面积，按照设计要求摊铺厚度（上路堤500mm；下路堤500mm）计算出每个方格的填筑体积，结合自卸汽车运量确定每个方格所卸石料车数。
山皮石填筑施工方案
一、工程概况山皮石路基填筑机动车道山皮石路基换填横断面示意详见图2.1-1（附后）。
二、施工准备2.1 基底准备路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验收合格。
2.2 施工测量准备根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3 机械设备准备1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
1、机械压实组合试验段山皮石路基填筑机械压实组合共设置2套参数，通过试验段数据确定最终组合参数：（1）K4+300～K4+400，长度100米，配置1台三边式冲击压路机，YZ25振动压路机2台，静压2遍，振动3遍，静压2遍；（2）K4+400～K4+500，长度100米，配置1台三边式冲击压路机，配置YZ25振动压路机2台，静压3遍，振动3遍，静压1遍。
2、压实施工碾压时，按照“先压边缘、后压中间，先慢后快，先静压、后振动”的操作进行，压实方法是先慢、后快、先外、后内，由弱振至强振，由外向内、纵向进退式进行。
横向接头重叠0.4～0.5m，前后相邻两区段间纵向重叠0.8～1.0m。
（1）先用三边型冲击式压路机碾压，工作速度10-15km/h.,冲压时自外侧开始，顺时针行驶，以冲压面中心线为轴转圈，而后按纵向错轮冲压，全路福排压后，再自外向内冲压，冲压遍数不得小于20遍。
然后根据现场的平整度先进行稳压，稳压结束，开始振压，2台振动压路机一前一后，做到先弱后强，先慢后快（最大时速不得超过4km），振动压实后看路基表面是否有轮迹，现场管理人员跟随压路机随时检查，并做好记录，确保无漏压、无死角，压实的表面做到嵌挤无松动，密实无空洞，平整无起伏。
山皮石施工方案
山皮石施工方案山皮石施工方案一、施工前准备工作1. 确定施工现场的具体位置和范围；2. 对施工现场进行清理，清除障碍物和杂草；3. 根据设计要求选择和确认所需的山皮石及其数量；4. 准备所需的施工设备和工具，包括挖掘机、推土机、运输车辆、铲子、镐等；5. 通知相关部门和人员，确保施工安全。
二、施工步骤1. 根据设计要求，确定山皮石的铺设形状和方式；2. 使用挖掘机将施工现场的表层土壤挖掘出来，确保有足够的土地容纳山皮石；3. 将山皮石按照设计要求进行分类和码放，确保质量合格；4. 使用推土机将山皮石平整铺设在挖掘好的土地上，保证水平和均匀；5. 使用铲子和镐等工具对山皮石进行调整和修饰，使其与周围环境和谐统一；6. 对铺设好的山皮石进行检查和清理，确保质量和美观；7. 将不合格的山皮石重新调整或更换，确保施工质量；8. 进行测试和验收，确认山皮石的质量和施工效果。
三、施工安全措施1. 施工现场设置警示标志，警示过往行人和车辆注意安全；2. 施工人员佩戴安全帽、手套等个人防护用品，确保人身安全；3. 对施工设备进行检查和维护，确保设备的安全性能；4. 严格执行操作规程和安全操作规定，如使用挖掘机和推土机时遵守相应的操作要求；5. 监督施工现场，及时发现和处理安全隐患，防止事故发生；6. 完成施工后进行总结和归档，为后续维护和管理提供依据。
总结：山皮石的施工要求在于技术工艺的熟练掌握和专业设备的运用。
在进行山皮石的施工时，必须严格按照设计要求进行，确保施工质量和效果。
同时，施工过程中要严格遵守安全规定，做好施工安全管理工作，保证施工人员的人身安全和设备的安全性能，避免事故的发生。
只有做好施工准备工作，掌握施工技术，保证施工质量，才能达到美化环境、提升景观的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
山皮石路基填筑
机动车道山皮石路基换填横断面示意详见图 2.1-1（附后）。
二、施工准备
2.1 基底准备
路基基底采用高真空击密降水及强夯处理后，经检测机构检测完毕并经过监理工程师验
收合格。
2.2 施工测量准备
根据施工图结合导线复测成果，用全站仪测放出路基中心线，每隔20m在中心线上钉一个木桩，并在木桩上标明桩号，以准确控制好道路的中心线。
根据路基中心线点，分别放出边桩线，并在边桩上标记控制标高，并以此作为控制桩以
控制冲填土的开挖深度及山皮石填筑厚度和宽度。
2.3 机械设备准备
1、运输机械：自卸汽车。
2、填铺机械：T160推土机1台；200挖掘机2台。
3、压实机械：标准失能不低于25KJ﹑最大冲击力不小于300T的三边形冲击式压路机1台。
4、配合机械：ZL50装载机2台；6T洒水车1辆。
2.4 材料准备
路基填筑用山皮石中石料强度不低于30MPa，山皮石中碎石含量不小于总重量的70%。
山皮石路基路床（路面结构层下80㎝）填料要求：最大粒径不大于100mm。
山皮石路基路床以下填料要求：路床底面以下40㎝范围内，填料粒径不大于150㎜;其余部分粒径不超过层厚
的2/3，且最大粒径不超过300㎜，不均匀系数宜为15~20。
其他要求按照现行规范填石路基规定执行。
2.5 技术准备
路基山皮石试验段填筑施工前，确定试验段区间位置，分别制定出不同的机械碾压组合
方案、参数等。
明确试验和质量控制人员分工，及时收集整理总结试验段数据，指导正式施工。
2.6 人员准备
山皮石路基填筑管理人员配置详见表 3.6-1。
序号姓名职位备注
1 李林项目经理
2 于晓光生产经理
3 王青项目总工程师
4 赵占朝质量员
5 郝占新试验负责人
6 任春波测量负责人
7 顾志忠工区负责人工程部副经理
三、主要施工方法
3.1 山皮石路基换填
1、开挖冲填土
根据软基处理后地表测量成果表及和试验后测定山皮石填筑松浦系数等，确定合理开挖
深度，并及时做好开挖后地表测量。
2﹑卸料
山皮石路基填筑前，首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，
纵向每隔5 m打一道横线，即每个纵向隔5m设2个小方格，根据路基的宽度计算出每个方格的面积，按照设计要求摊铺厚度（上路堤500mm；下路堤500mm）计算出每个方格的填筑体积，结合自卸汽车运量确定每个方格所卸石料车数。
现场管理人员通过卸料车数来控制每个方格
内的填筑厚度。
3、整平、修坡
现场管理人员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机，装载机
配合），推平时遵循“先中间、后两边”原则，沿线路纵向方向保持中间高，两边低，路基
横向做成1.5%的横坡。
根据开挖后地面标高及填筑高度计算出每层控制高度，保证每层摊铺
厚度满足设计要求（上路堤500mm；下路堤1000mm）。
5.2 山皮石路基压实
山皮石路基填筑试验段施工，采用2组压实机械组合参数，通过试验确定最终施工组合
参数，指导正式施工。
1、机械压实组合
试验段山皮石路基填筑机械压实组合共设置2套参数，通过试验段数据确定最终组合参数：
（1）K4+300～K4+400，长度100米，配置1台三边式冲击压路机，YZ25振动压路机2台，静压2遍，振动3遍，静压2遍；
（2）K4+400～K4+500，长度100米，配置1台三边式冲击压路机，配置YZ25振动压路机2台，静压3遍，振动3遍，静压1遍。
2、压实施工
碾压时，按照“先压边缘、后压中间，先慢后快，先静压、后振动”的操作进行，压实
方法是先慢、后快、先外、后内，由弱振至强振，由外向内、纵向进退式进行。
横向接头重
叠0.4～0.5m，前后相邻两区段间纵向重叠0.8～1.0m。
（1）先用三边型冲击式压路机碾压，工作速度10-15km/h.,冲压时自外侧开始，顺时针行驶，以冲压面中心线为轴转圈，而后按纵向错轮冲压，全路福排压后，再自外向内冲压，
冲压遍数不得小于20遍。
然后根据现场的平整度先进行稳压，稳压结束，开始振压，2台振动压路机一前一后，做到先弱后强，先慢后快（最大时速不得超过4km），振动压实后看路
基表面是否有轮迹，现场管理人员跟随压路机随时检查，并做好记录，确保无漏压、无死角，
压实的表面做到嵌挤无松动，密实无空洞，平整无起伏。
（2）测量人员再在线外架设水准仪，按照检验频率选择断面，每个断面布设3～5个点，并用石灰线准确打出该点的所在位置，测量高程，检验路基横坡，并做好记录。
5.3 压实质量和弯沉值检验
1、压实质量
山皮石路基压实质量检测采用观测沉降差法，每100米一个断面，每个断面检查5点，在试验段施工期间，25T压路机压2～3遍后观测一次沉降差，反复以上方法进行压实及观测
沉降，直至观测点不再沉降。
将总碾压遍数及机械配置做现场记录，通过试验段得出的沉降
数据和机械配置，在山皮石路基施工中，沉降差平均值不大于5mm，标准差不大于3mm.。
2、弯沉值
山皮石路基采用贝克曼梁弯沉仪测量上路床顶弯沉值，上路床顶弯沉值不大于136.7（0.01mm）
六、质量管理措施
1、优选合格山皮石填筑材料。
2、严格按照测量确定的高程进行山皮石路基填筑，保证路基横坡满足规定。
3、选择合理的机械组合，分层填筑山皮石，按照确定的机械组合压实。
4、施工完毕后及时进行压实质量和弯沉值检测。
5、山皮石路基填筑至设计高程并整修完成后，其路基表面应平整、施工质量符合表 6.0-1规定。
表6.0-1 山皮石路基施工质量标准表
序号检查内容规定值或允许偏差检查方法和频率
1 压实层厚和碾压遍数符合要求查施工记录
2 纵段高程（mm）+10，-20 水准仪：每200m测4个断面
每200m测4点，弯道加HY、YH两
3 中线偏位（mm）50
点
4 宽度不小于设计值米尺：每200m测4处
5 平整度（mm）20 3m直尺：每200m测2处×10尺
6 横坡（%）±0.3 水准仪：每200m测4个断面
7 边坡坡度不陡于设计每200m抽查4处
七、其它管理措施
7.1 文明施工管理措施
1、加强文明施工教育
（1）施工人员进场前及施工中，坚持对全员职工进行精神文明教育，常抓不懈、树立职
工“爱岗敬业、热爱集体、珍惜企业荣誉”的良好风尚。
（2）组织施工员工积极开展职业道德、职业纪律教育，制定并执行岗位和劳动技能的培
训计划。
2、强化文明施工管理
（1）严格按照国家的政策、法规和我公司现场管理细则组织施工。
（2）施工场地和生活场地做到整洁、平整，施工现场的道路及时修整，保持通畅、平整。
（3）生产生活用电、用水按照建筑施工临时用电、用水要求，将用电线路、用水管路排
列整齐，污水集中排放。
（4）现场悬挂施工标志、安全标志、警示标志，做好施工安全宣传、防护工作。
（5）各种车辆进出施工现场周围要文明驾车、慢速行驶，尽可能不鸣笛或少鸣笛，以免
惊扰附近村镇居民。
（6）各种运输车辆采取相应措施防止扬尘，污染空气。
施工便道保持路面干净，经常洒
水，减少扬尘。
（7）紧邻村庄地段尽可能避开深夜施工，以免影响附近居民的正常生活、工作和休息。
7.2 安全管理措施
1、进入施工现场必须遵守安全各项规章制度。
2、施工人员必须正确佩戴安全帽，不准违章作业。
3、机械不得在输电线路下工作，在输电线路一侧工作，最近距离应符合安全操作规程要
求。
4、机械停放和运行要在坚实的基础上，距离基坑不得小于2米，运土汽车不得靠近基坑行驶。
5、大型、重型机械进场前，应查清所通过道路、桥梁的净宽和承载力是否足够，否则应
先予拓宽和加固；
6、机械在坡边、沟槽边作业时，应与边缘保持必要的安全距离，使轮胎(履带)压在坚实的地面上，并随时观察边坡的情况，发现问题要立即采取措施，保证安全；
7、推土机作业：推土机上下坡时，其坡度不得大于300，在横坡上作业，其横坡度不得
大于100，下坡时，宜采用后退下行，严禁空档滑行，必要时可放下刀片作辅助制动；在陡
坡、高坎上作业时，必须有专人指挥，严禁铲刀超出边坡的边缘。
送土终了应先换成倒车档
后再提铲刀倒车；多机在同一作业面作业时，前后两机相距不应小于8m，左右相距应大于1.5m。
两台或两台以上推土机并排推土时，两推土机刀片之间应保持20~30cm间距。
推土前进必须以相同速度直线行驶；后退时，应分先后，防止互相碰撞；
7.3 雨季施工措施
1、及时掌握天气变化，合理安排组织施工。
2、雨季来临前修建临时排水设施，防止积水淹没；每场雨后及时排除顶面积水，并对边
坡和急流槽进行维护。
3、路基填料做到随挖随填、随填随压，且每层表面做成2％的横坡。
4、经雨水浇淋的路基，在施工前重新碾压平整。
5、加强便道维护保证雨季运料及时通畅。
