电力电缆故障及探测技术分析
浅析电力电缆故障测试技术
(下转 第 48页 )
44 广东科技 2012.9第 17期
IJ电力建设
担长 6.5m的钢结构 ;第二方 案 G1~G2为一档 ,更换 G1、G2电 杆 ,在 G1处 改为三 联杆 ,杆 间距 5m,G2为双 杆 ;第三 方案 在 G1 G2之 间 田埂 位 置 加 杆 一 基 为 Z,则 在 G1选 择 双 杆 , 杆 开 3.5m,横 担长 6.5m 的钢 结构 ,Z、G2处选择双 杆,杆开 2.5m,横 担长 5m的钢 结构 ;第四方案在 G1 G2之间 田埂位置加杆一基 为 Z,并 将 原 有 电 杆 予 以利 用 。G1处 下 游 侧 增 加 一 根 9m 杆 形 成 三 联 杆 ,杆 开 2m,杆 与 杆 采 用 镀 锌 钢 绞 线 和 拉 线 金 具 连 接 于 两 侧 拉 线 为 一 体 。Z处采 用 qbl50xl0m 双 杆 ,选 择 根 开 2.5m,横 担长 5m的钢结构,直线杆用针式双瓶 ,并将变压器移动到此杆 附近 ,从 Z处 T接 ,这 样 做 有 利 于 沿 公路 两 侧 农 户 用 电发 展 。G2 用原杆 ,选择 杆开 2.5m,横担长 5m 的钢 结构,不在此 安设变压 器 ,能避 免变压器进出线与电杆 拉线交叉较多的问题 ,因 G2不 是终 端杆而是两侧 有跨越 的受 力杆 。为 了实现配 网的安全 运 行 ,应 选 择 第 四 方 案 ,该 方 案 既 充 分 利 用 可 利 用 的原 有 材 料 ,又 能满 足 提 高 可 靠性 的要 求 。
1 电 缆 故 障 原 因
(1)生产 质 量 问题 :病 态 电缆 投 入 电 力系 统 。 (2)电缆施工质量 问题:电缆在安装施工过程 中,没有按照 有关电缆 的安装要求施工,如 电缆的弯曲半径不能满足要 求。 (3)电缆接 头 的制 作 问题 :制作 工艺不 良,制作 中简 省步 骤 。 (4)电缆 的运行 问题:如 电缆运行环境恶劣 、电缆长期过 负 荷运 行等 。 (5)外 力破 坏 :城 市 改造 ,外 力破 坏 问题 突 出 。

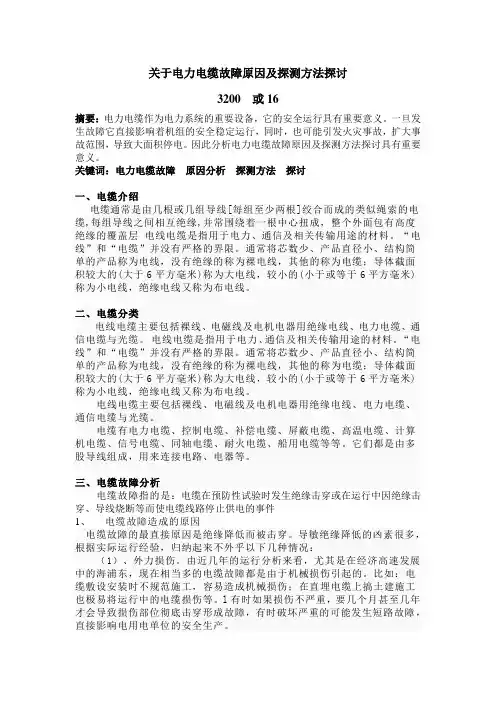

程才新--关于电力电缆故障原因及探测方法探讨
关于电力电缆故障原因及探测方法探讨3200 或16摘要:电力电缆作为电力系统的重要设备,它的安全运行具有重要意义。
一旦发生故障它直接影响着机组的安全稳定运行,同时,也可能引发火灾事故,扩大事故范围,导致大面积停电。
因此分析电力电缆故障原因及探测方法探讨具有重要意义。
关键词:电力电缆故障原因分析探测方法探讨一、电缆介绍电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。
二、电缆分类电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。
它们都是由多股导线组成,用来连接电路、电器等。
三、电缆故障分析电缆故障指的是:电缆在预防性试验时发生绝缘击穿或在运行中因绝缘击穿、导线烧断等而使电缆线路停止供电的事件1、电缆故障造成的原因电缆故障的最直接原因是绝缘降低而被击穿。
导敏绝缘降低的凶素很多,根据实际运行经验,归纳起来不外乎以下几种情况:(1)、外力损伤。
由近几年的运行分析来看,尤其是在经济高速发展中的海浦东,现在相当多的电缆故障都是由于机械损伤引起的。
电缆故障查找方法
电缆故障查找方法电缆故障是电力系统中常见的问题,一旦出现故障,不仅会影响正常的用电,还可能造成安全隐患。
因此,及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先,最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前,需要先将电缆的两端分别接地,然后将测试仪的两个探头分别接触电缆的两端,记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围,就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置,有针对性地进行修复。
其次,可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象,通过分析局放信号的特点,可以判断出电缆是否存在故障。
在使用局放检测仪时,需要注意选择合适的检测频率和增益,以确保能够准确地捕捉到局放信号。
通过这种方法,可以有效地排除电缆的局部故障,提高查找故障的效率。
另外,还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来,通过观察热像图可以发现电缆存在的热点,从而判断出故障位置。
在使用红外热像仪时,需要注意选择合适的拍摄距离和角度,以确保能够准确地捕捉到热像图像。
通过这种方法,可以快速定位电缆的热故障,有针对性地进行修复。
最后,还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下,通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置,还能够保护电缆表面的完整性,减少对电缆的损坏。
通过这种方法,可以全面地了解电缆的故障情况,有针对性地进行修复。
综上所述,电缆故障的查找方法有多种,每种方法都有其适用的场景和特点。
在实际操作中,可以根据具体情况选择合适的方法进行故障查找,以确保能够及时准确地排除电缆故障,保障电力系统的正常运行。
电力电缆常见故障及检测方法分析
电力电缆常见故障及检测方法分析摘要:电力电缆作为电力系统的重要组成部分,一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、,得到广泛的应用。
但是电力电缆一般都埋在地下,一旦发生故障,要经过诊断、测距(预定位)、定点(精确定位)个步骤。
采用合适的故障测试方法,尽可能快速、准确地找到故障点,减少因停电造成的损失。
关键词:电缆;故障;方法;技术一、电缆的故障类型分析电力电缆的故障类型造成电力电缆故障的原因有很多,比如:机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。
按照故障出现的部位,通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的,其测试比较简单。
从今年已查找的低、中、高压电缆故障的结构特点分析,电缆单相接地故障较为普遍,多是因为电缆遭受外力破坏原因造成。
也不排除本体质量造成,但这种内部短路从外表看不出痕迹较少见。
电缆相间短路故障中较少,这是因为相间短路一般都是在运行中发生,发生故障时会产生强大的短路电流造成速断保护动作而跳闸。
强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。
电缆内部短路,外表看不出痕迹,此类故障一般是由于电缆质量造成的,比较少见。
从电缆的故障位置看,一条电缆最薄弱的地方是中间接头,一般的电缆都有一个或几个中间接头,在做电缆中间接头时由于环境条件限制,加上电缆敷设后不进行防潮处理,制作时中间接管压接不紧密,都可能造成电缆中间接头受潮、工艺缺陷的出现。
当运行中长期在高压电场的作用下产生电晕及游离放电,使绝缘本体形成水树直至绝缘老化并击穿。
绝缘故障根据故障电阻和击穿间隙的情况,通常将绝缘故障分为低阻、高阻及闪络性故障。
低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍,但在实际测试工作中并不要求很严格地区分。
闪络性故障的故障点电阻极高,可给故障电缆施加到较高的电压,故障点才闪络击穿。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法电力电缆是输送大功率电能的主要设备之一,其正常运行对于电网的稳定运行和电能的供应至关重要。
电力电缆在长时间的使用过程中,由于各种原因可能会出现故障,如绝缘破损、接头接触不良等,这些故障不仅会导致电能的损失,还可能引起火灾、事故等安全隐患。
必须对电力电缆进行及时的故障分析和检测,以保证电缆线路的安全运行。
一、电力电缆的故障分析1. 接头接触不良电缆接头是连接电缆线路与设备的重要环节,其接触不良会导致电阻增加,引起局部发热,甚至引发火灾。
接头接触不良的原因有接头材质不合格、施工不规范等。
对于接触不良的故障,可以通过检测电缆接头的温升来判断是否存在故障。
2. 绝缘破损电力电缆的绝缘材料通常是聚乙烯、交联聚乙烯等,长时间的运行可能会引起绝缘老化、破损等问题。
绝缘破损会导致电缆的局部绝缘性能下降,容易形成局部放电,进一步破坏绝缘层,造成电能损失、局部发热等问题。
对于绝缘破损的故障,可以通过检测局部放电的信号来判断是否存在问题。
3. 金属外护层损伤电力电缆的金属外护层通常是铅护套、铜护套等,用于防止电缆绝缘层的机械损伤和外界环境的侵蚀。
金属外护层也可能因为外力撞击、腐蚀等原因而损伤,导致电缆的绝缘层暴露在外。
金属外护层损伤会导致电缆的绝缘层易受损,并可能引起漏电、短路等故障。
对于金属外护层损伤的故障,可以通过对电缆的外观检查和测试测量电缆的绝缘电阻来判断是否存在问题。
二、电力电缆的故障检测方法1. 红外热像仪检测红外热像仪可以通过对电力电缆进行红外辐射图像的拍摄和分析,来检测电缆的接头、绝缘破损、金属外护层损伤等故障。
因为这些故障会产生不同的温升,通过红外热像仪可以清楚地观察到故障部位的温度异常情况。
2. 局部放电检测局部放电是电力电缆存在故障时产生的,对其进行检测可以判断电缆绝缘的性能是否正常。
常用的局部放电检测方法包括超声波检测和电磁波检测。
超声波检测可以通过探测仪器发出声波信号,来判断电缆绝缘层的破损情况;电磁波检测可以通过对电缆周围的电场和磁场进行检测,来判断放电情况。
电力电缆高阻故障的探测技术
电力电缆高阻故障的探测技术电力电缆高阻故障是指电缆中出现断裂、接触不良或绝缘老化等故障,导致电缆局部电阻增大,电流通过时产生大量热量,严重影响电力传输安全和稳定性。
及时准确地探测电力电缆高阻故障,对于维护电网安全和可靠运行至关重要。
目前,针对电力电缆高阻故障的探测技术已经有了很大的发展,本文将就此进行探讨。
一、传统电缆高阻故障探测技术1. 电流法传统的电力电缆高阻故障探测技术之一是电流法。
它是利用电缆通过的电流来判断电缆中的高阻故障,当电力电缆发生高阻故障时,由于电阻增大,导致通过该处的电流减小。
通过对电缆电流进行监测,可以大致确定高阻故障所在位置。
2. 反射法反射法是利用电缆高阻故障处产生的信号反射原理,通过测试仪器对电缆进行信号发射和接收,从而分析反射波的特性,判断高阻故障位置。
这种方法可以比较准确地定位高阻故障的位置,但需要专业的测试仪器和技术人员操作,成本和难度较大。
3. 探测器法探测器法是利用电缆高阻故障处产生的局部热效应来判断高阻故障位置。
通过在电缆表面安装敏感探测器,监测电缆表面温度的变化,并结合计算机分析,可以较准确地定位高阻故障处。
以上几种传统的电力电缆高阻故障探测技术都有各自的优缺点,虽然可以在一定程度上实现高阻故障的探测和定位,但存在定位不精准、操作复杂、成本高等问题。
近年来出现了一些新型的高阻故障探测技术,具有更高的精准度和操作便捷性。
1. 红外热像技术红外热像技术是应用红外线热成像原理,通过红外热像仪对电缆进行热成像监测,利用电缆高阻故障处产生的局部温升效应,从而确定高阻故障的位置。
这种技术具有非接触性、实时性、高精度等优点,可以快速、准确地定位电缆高阻故障,成为目前比较先进的探测技术之一。
2. 超声波检测技术超声波检测技术是利用超声波在物质中传播的特性,通过超声波探测仪对电缆进行超声波检测,通过分析电缆中超声波的传播速度和特性,确定高阻故障位置。
这种技术无需对电缆进行破坏性检测,具有高精度、快速定位等优点,成为新型电缆高阻故障探测技术的发展方向之一。
高压电力电缆故障探测技术分析
行测 试 ,常 见 的 电力 电缆 具体 故 障类 型及
二次脉冲法 直流高压闪络法
高 压 电缆 故 障 测 距 首 先 要 进 行 简 单 对 应 采用 的检 测 方法 详 见表 1 所示 。
按 照 故 障 测 距 所 估 算 的 结 果 ,初 步 测距 方 法 的原 理 是将 被测 电缆故 障相 与 非
I 一 工程缏簦 ……………………….
高压 电力 电缆故 障探测技术分析
保 定供 电公 司 王 倩
【 摘要 】 电力 电缆故 障是输电系统常见的 问题之一 ,电缆测距是排除电缆故 障的前提条件 ,可以缩短发现故障 点的时间,有利于快速排除故 障,提升 电力部门的 服务效率。通过对电力电缆故障产生的故障点探 测方法进 行分析 ,并用具体 的实例证 明了测试方法 的有效性 。 【 关键词 】电力电缆;故障测距;电桥 法
2 . 电桥法
电桥 法 就 是 用 双 臂 电 桥 的 方 法 ,测 与 电 阻 自己 的正 比例 关系 ,计算 出电缆 的 故 障点 ,这 种 方法 简便 ,容 易操 作 ,这 种
析 ,初 步确 定 故 障距 离 ,有 利于 缩 短故 障 出 电缆 芯线 的直流 电阻值 ,根 据 电缆 长 度 3 . 故 障点精 确 定位 测 定
( 有 电阻 电桥法 , 电容 电桥 法 ) 。它 的优 3 . 过 电压 : 电路 长 期 处 于过 电 压 的
用 。但 是 由于 制造 缺 陷 、机械 损 伤 、安 装 电缆 的绝 缘 受潮 、绝 缘老 化 变质 。 故 障 时有 发生 ,给社 会 的经 济 和生 活造 成 影 响, 容 易造 成 电缆的 老化 。 了重要 的 影响 。当 电力 电缆 发 生故 障 后 ,
高压电力电缆故障探测技术分析
k l 匾 ) = 2 R L / ( B . + M )
尾端测量: I Ⅸ 顺) - ( M— R ) / ( R + M×1 0 果如表 2所示 :
k( 逆) = 2 M L / ( R + M )
I ( 逆) =R - M ) / ( R + M×L )
按照 电桥平衡原理 ,对线路进行测试 ,通过计算分析可以得数据结
l 部位接线方式
l
{ 电源 电 压 l回 路 电流 l电 桥 倍 数 l电 阻 l故 障距 离 L x l
l v l r a A l M R l / Q l m l
三、高压 电缆故障的定位测试
电缆故障的测试在经过估算之后 ,需要对关键点进行测试 ,故障测 距是否精确直接影响故障点距离的判断。
L x 为电缆一端至故障点的距离 。 3 . 高压电缆故障测距的试验分析 。 在某段电缆型号为 Z Q 2 O 一 3 X 2 4 0 + 1 X 1 2 0的输电段线路, 长度约为 2 0 0 m。 在运行过程中中控室收到电缆故障 信号 , 产生故障 ,自 动装置 自 动跳闸。运用上面讲述的方法和电缆探测
表 2 测 量 计 算 分 析 的结 果
初步确定故障距离 , 有利于缩短故障点的范围 , 节省检修 的时间。 3 . 故障点精确定位测定 。 按照故 障测距所估算的结果 , 初步估算出故 障点的位置和故障的类型 ,就可以对故障进行精确的测试 ,可 以采用对
应的故 障测试方法确定故 障点的准确位置。
通过跨接线到另一端的电阻 ; 通过测量 电阻 , 就可以计算 L为电缆长度 ;
2 . 绝缘故 障:由于环境的变化引起 电缆的绝缘受潮 、绝缘老化变质 。
3 . 过电压 :电路长期处于过 电压的影响 ,容易造成 电缆的老化。
电力电缆技术及应用5.3电缆路径查寻及故障精确定点课件
2、电缆线路鉴别
当音频信号源开机后,发出1kHz或10kHz的音频信号,在待鉴别的 电缆处,用专用接收机、探测线圈和耳机在现场收听。当探测线圈环绕 待测电缆转动时,耳机中的音频信号有明显的强弱变化。
在采用第一种接法时,当探测线圈分别在两相接入信号的导体的上 下方时,音频信号为最强。
在采用第二种接法时,当探测线圈靠近接入信号的导体时音频信号 为最强。
3、电缆故障的精确定点
(a)副磁场 离故障点较远
3、电缆故障的精确定点
(b)正磁场 离故障点较近 图5-14 电缆故障点放电产生的典型磁场和声音波形
3、电缆故障的精确定点
3)音频信号法 此方法主要是用来探测电缆的路径走向。在电缆两相间或者相和金 属护层之间(在对端短路的情况下)加入一个音频电流信号,用音频信 号接收器接收这个音频电流产生的音频磁场信号,就能找出电缆的敷设 路径;在电缆中间有金属性短路故障时,对端就不需短路,在发生金属 性短路的两者之间加入音频电流信号后,音频信号接收器在故障点正上 方接收到的信号会突然增强,过了故障点后音频信号会明显减弱或者消 失,用这种方法可以找到故障点。
这样并能与邻近电缆的工频电流、零序电流和高次谐波电流所产生 的干扰信号相区别,从而确定接入音频信号的电缆是否为需要检修的电 缆。
2、电缆线路鉴别
3)利用脉冲磁场方向鉴别电缆 在需鉴别电缆的对端做一个相对地间隙模拟故障,然后通过高压信 号发生器向电缆中施加高压脉冲信号,把感应线圈分别放在各条电缆的 两侧,磁场方向发生变化的电缆就是作业电缆。
2、电缆线路鉴别
2)音频信号鉴别法 电缆路径探测仪由音频信号源、通用接收机、探测线圈组成。 接入音频信号有两种方法。 一种是将音频信号源的输出端与电缆一端的两相导体连接,将电缆 另一端的两相导体跨接,或三相短路接地。 另一种接法是将音频信号接在电缆一相导体与接地的金属护套之间 ,在另一端也将该相导体与金属护套连接。
高压电力电缆故障分析及探测技术应用
电力电缆故障检测与定位分析
电力电缆故障检测与定位分析摘要:电力电缆工程多为隐蔽工程,在电缆发生故障之后,不易被运行人员发现,因此如何快速、有效、安全地探测到故障电缆的位置,是电缆检修工作中的重中之重。
基于此,本文将在电缆故障产生的原因、故障类型以及故障测距等方面进行分析,以供参考。
关键词:电力电缆;故障测距1电力电缆故障产生的原因电力电缆故障产生的原因是有多种多样的,故障成因复杂也是电力电缆故障的一大特点。
发生故障的原因主要有以下几种:(1)外力损坏多数电缆故障都是由在电缆安装敷设完毕后,由于电缆周围回填土不合格、附近有暴力施工亦或是长期受到车辆、重物冲击力作用所造成的永久性故障。
(2)接头故障主要是由于接头制作过程中,作业人员对接头工艺技术掌握不过关或材料不合格造成的,也有在抢修过程中不满足接头制作环境,未对电缆本体进行除湿便制作接头,以至于水汽进入电缆接头从而造成故障。
(3)长期超负荷运行由于长期超负荷运行,电缆的本体温度会随之升高,使电缆绝缘程度下降,尤其是在夏季的用电高峰期,电缆温度的升高以及运行环境的高温都会使电缆发生故障,故障点多发在电缆薄弱处和接头处。
(4)化学腐蚀电缆敷设路径通过有酸碱性土壤时,往往都会对电缆铠装或铅包进行大面积、长时间的化学腐蚀,从而造成机械性能、绝缘性能下降,从而引发电缆故障。
(5)路面、地基沉降电缆穿越公路、铁路或高层建筑物时,由于路面或地基沉降从而使电缆垂直方向受力产生形变,导致电缆铠装、半导体层等产生严重形变甚至断裂,造成电缆故障。
2电力电缆故障的分类当前电力电缆故障主要有导体故障、主绝缘故障和护套故障,为满足人们日益增长的供电需求,针对不同的需求有很多电力电缆的种类和结构,使得电缆故障的分类方法较多,一般来说按故障位置、电缆结构特性、电缆损坏程度和绝缘阻抗进行分类,本文着重讨论绝缘阻抗分类这一类故障。
电缆的各类故障都是由电缆的绝缘遭到破坏引发的,大体上是由高阻故障、低阻故障和泄露性故障组成。
高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术分析1. 引言1.1 高压电力电缆试验方法与检测技术分析随着电力系统的日益发展和电力需求的增长,高压电力电缆作为输电线路的重要组成部分,承载着传输电能的重要任务。
然而,由于高压电力电缆在运行过程中会受到各种外部环境和电力负荷的影响,因此其稳定性和可靠性成为了电力系统运行的关键。
为了确保高压电力电缆的正常运行和安全性,对其进行定期的试验和检测显得至关重要。
本文将对高压电力电缆试验方法与检测技术进行深入分析和探讨。
首先会对电力电缆试验方法进行概述,包括其在试验过程中需要考虑的因素和方法。
其次将分析传统的电力电缆试验方法,包括局部放电试验、介电强度试验等,以及其在实际应用中存在的局限性和不足之处。
然后会介绍一些现代的高压电力电缆检测技术,如超声波检测、红外热像仪检测等,以及其优势和应用情况。
通过比较传统试验方法和现代检测技术的优缺点,对高压电力电缆试验方法进行综合分析,并对其未来的发展趋势进行展望,以期为电力系统的稳定运行和电力安全提供技术支持。
2. 正文2.1 电力电缆试验方法概述电力电缆是输送电能的重要设备,在运行过程中会受到各种外界因素的影响,从而导致电缆的老化、损坏等问题。
对电力电缆进行定期试验和检测是确保电力系统安全稳定运行的关键步骤之一。
电力电缆试验方法主要包括介质损耗测试、局部放电测试、绝缘电阻测试、介质击穿强度测试等。
介质损耗测试可以评估电缆绝缘的质量,局部放电测试可以检测电缆绝缘的缺陷,绝缘电阻测试可以检测电缆绝缘的状况,介质击穿强度测试可以评估电缆的绝缘强度。
通过对电力电缆进行全面的试验方法,可以有效地评估电缆的使用寿命和安全性能,及时发现问题并进行维修或更换,从而减少事故的发生,保障电力系统的可靠运行。
电力电缆试验方法的概述为电缆的正常运行提供了重要的保障,同时也为电力系统的安全稳定运行打下了坚实的基础。
随着科技的发展,电力电缆试验方法也在不断完善和发展,为电力系统的安全运行提供了更加可靠的保障。
电力电缆故障分析与探测论文
电力电缆故障分析与探测论文电力电缆故障分析与探测论文论文关键词:电缆故障探测;测距;定点;电缆故障测试仪论文摘要:本文综述了电缆故障的探测方法与仪器。
首先列举了电缆故障探测的传统方法并分析了传统方法的不足,然后介绍了电缆故障探测的新方法及其特点。
随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高,电缆故障出现的几率越来越大。
电缆故障对生产造成的危害较大,轻者会造成单台电气设备不能运行,重者会导致整个变电所停电,所以电缆故障点的快速测定和精确定位问题变得非常重要。
一、电缆故障探测的传统方法(一)电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种:电桥法:这是电力电缆的测距的经典方法。
该方法比较简单,但需要事先知道电缆线长度等数据,且只适用于低阻及短路故障。
但是,在实际运行中,故障常常为高阻及闪络性故障,因故障电阻很高造成电桥电流很小,因此一般的灵敏度仪表很难探测。
脉冲回波法:针对低阻与断路类型的故障,利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接,只需通过观察故障点反射与发射脉冲的时间差来测距。
测试时将一低压脉冲注入电缆,当脉冲传播到故障点时会发生反射,脉冲被反射送回到测量点。
利用仪器记录发射和反射脉冲的时间差,只需知道脉冲传播速度就可计算出故障发生点的距离。
该方法简单直观,不需知道电缆长度等原始数据,还可根据反射波形识别电缆接头与分支点的'位置。
脉冲电压法。
该方法可用于测量高阻与闪络故障。
首先将电缆故障在直流或脉冲高压信号下击穿,然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。
脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿,直接利用故障击穿产生的瞬时脉冲信号,测试速度快,测量过程也得到简化。
但缺点是:①仪器通过一个电容电阻分压器分压测量电压脉冲信号,仪器与高压回路有电耦合,很容易发生高压信号串人,造成仪器损坏,故安全性较差;②在利用闪测法测距时,高压电容对脉冲信号呈短路状态,需要串一个电阻或电感以产生电压信号,增加了接线复杂性,使故障点不容易击穿;③在故障放电时,特别在冲闪时,分压器耦合的电压波形变化不尖锐,难以分辨。
电力电缆高阻故障的探测技术
电力电缆高阻故障的探测技术
电力电缆的高阻故障是指电缆某一部分出现了电阻大于正常值的情况,导致电流通过
受阻,电压下降,甚至造成线路短路。
如果高阻故障得不到及时发现和处理,可能会导致
电缆发生过热、烧毁甚至引发火灾的严重后果。
电力电缆高阻故障的探测技术显得十分重要。
电缆高阻故障的探测技术主要可以分为五大类:继电保护、无损检测、红外热像仪、
电缆局部放电监测和超声波检测。
继电保护是一种常用的高阻故障探测技术,通过监测电缆的电流和电压变化情况,判
断是否存在高阻故障。
当电流和电压发生异常时,继电保护会及时发出警报,并切断电源,避免进一步的事故发生。
无损检测是一种不需要破坏电缆绝缘层的方法来检测故障的技术。
常用的无损检测方
法有超声波、红外热像仪和电缆局部放电监测。
超声波通过发送超声波并观察返回的信号
来判断电缆是否存在高阻故障;红外热像仪则通过测量电缆表面的温度分布来发现电缆是
否存在过热故障;电缆局部放电监测是通过对电缆进行局部放电检测,当出现高阻故障时,会伴随着局部放电的发生。
红外热像仪是利用红外线热成像技术来检测电缆高阻故障的一种无损检测方法。
红外
热像仪可以通过检测电缆表面的热辐射来发现电缆是否存在异常的温度升高,从而判断是
否存在高阻故障。
红外热像仪的优势是可以在不接触电缆的情况下进行检测,无需切断电源。
超声波检测是通过发送超声波并观察返回的信号来判断电缆是否存在高阻故障。
超声
波检测可以检测电缆内部的物理状态,当电缆出现高阻故障时,会产生反射超声波信号。
通过对超声波信号的分析,可以判断电缆是否存在高阻故障。
浅析电力电缆故障种类及探测
【 5 】郭艾侠 . 椭圆曲线密码体 制与智能卡U. 州工业 大学学报, 0 , ) 1 贵 2 3 3, 0 (
6 -6 . 3 5
[ 6 ]李晓辉. 公钥密码 体制与 RS A算法 福建电脑, 0 , 4 — 1 2 9 : 5. 0 27
2 1 年 第 1期 01
经 济 市场
量等原 因造成 。 根据上述 电缆故 障的分类 , 目前 国内外有各种不 同的测试
6 电缆故 障预 定位 的方法
在 电缆故 障定位 中 的最 重要 的一步就 是鉴 别 电缆故 障类
型。一旦 故障发生 , 如何判断故障类 型 , 如何根据故 障类型和本 单位 的设 备条件选择合适 的测寻方法 ,直接影 响着对事故处理 的速度。 每种类型的电缆故障需 要特殊的方法进行预定位 , 我们
缘老化 、 外力损坏等原因造成 。高阻故障一般 由于短路 电流 、 外
() 和制做工艺不 良、 2设计 不按规程要求制作往往是形成 电
缆故 障的重要原 因。
() 3 化学 、 电腐蚀。
电缆路径在有酸碱作业 的地区通过, 这些往往 会造成 电缆
力损坏造成。 闪络故障一般 由于接头质量问题 、 电缆本体制造质
性能 。
[ 1 】周玉洁, 国. 开密钥 密码 算法及 其快速 实现【 . 冯登 公 M】 北京: 国防工业
出版 社 . 0 : 8 - 2 . 2 2 1 8 2 6 0
在相同安全强度下 ,C E C密码 比 R A密码的密钥尺寸及系 S
统参数 小得多 , E C密码所 需的存储 空间要小得 多 , 输所 即 C 传
小, 效率更高却没有减少 密码分析 的分析量『 3 ] 。 相同计算资源条件下 , R A中可通过选取较小 的公钥 的 在 S 方法提高加密和签名验证的速度 , 使其在这一方 面与 E C有可 C
配网电力电缆故障分析及探测
电力 电缆在 配 网建设 中得到 越 来越 广 泛 的应 用, 与此 同 时, 电力 电缆故 障难 以 查找这 一 安全 隐患 ,不仅影响着配 网安全供 电, 也影 响 着人 们 的生 活。本 文针 对 这一 隐患 问题 ,对 电力 电缆故 障 探 测的 意 义及 产 生原 因进 行有 力 分析 ,进 一步探 讨 电力 电缆故 障
电缆的 中间接头位置等 。 ( 2 )对 高 阻 ( 大于 2 0 0 Q) 闪络 性 、泄 漏 发 生故障概率也会逐年增加 , 风险也逐 年加 大。 性故障常采用脉冲 电流法 和二次脉冲法 ,对于 由于电缆埋在地下 ,发生故障难 以查找 ,若 是 低阻故障也可采用此方法 。 故 障测 距不准确,路径不清楚 ,则更是加 大了 脉 冲 电流 法 可 测 量 向 故 障 电 缆 施 加 高 压 查找难度 ,不仅耽误大量时 间,也极 易造成严 后 , 故 障 点 能 击 穿 放 电的 故 障 。 重的伤害及损失。因此 ,准确探测 电缆故 障无 ( 3 )直流 闪络测试 法适用 于闪络 型故障 论 对于社会生产还是人身安全都有着至关重要 测试 。高阻故障若使用直 闪法测试, 电压会大 的 意义 及 作 用 。 量泄流到发生器 内阻上 , 容易损坏高压发生器 长期 以来, 电缆产 生 故障 大致 有 以下几 同时加到电缆上的 电压小 , 不利于击穿故障点 。 个 原因: 对 于高阻故障 ,需使用冲击 闪络 法,给脉冲 电 1 . 1机 械 损 伤 容充 电后再用 高电压 击穿故障点放 电。 ( 4 )二次脉冲 法可测 量 向故 障 电缆 施加 这类 原 因所产 生 的故 障经 常导致 停 电事 高压使 故障点击穿放 电后 ,放 电电弧可长 时问 故 ,较容 易识别 ,也是 最常见的故障,其故障 存在 的故障 ,如:高阻泄漏 型、闪络 型故障等, 率高达 5 7 %。 具有结合低 压脉冲法 的波形简单 与脉冲 电流法 可 以测量高 阻故障的优点, 更 易于识 别故障点, 1 . 2绝缘受潮 判断更为简便 ,现 也被广泛 使用。 绝缘 受潮 所产 生 的故障 则表 现为 漏 电事 当 电力 电缆运 行使 用至 一定 年 限时 ,其
电力电缆故障分析及探测技术
很多故障是 由于电缆安装时不小心造成的机械损伤或安 装后靠近 电缆路径作业造成的机械损 伤而直接 引起 的。有时 如果损伤轻微 ,在几个月甚至几年后损伤 部位才发展到铠装 铅皮护套穿孔, 潮气侵 入而导致损伤部位 彻底崩溃形成故障。
1 . 2绝缘 老 化 变质
电力 电缆 故障分析及探测 技术
张 立
( 临 沂矿 业 集 团马 坊煤矿 有 限责任公 司 山东 ・ 泰安 2 7 1 6 0 0 )
摘 要 随着 国家城 市及 乡村电网改造 工作 的开展 以及各企业现代化设备 的引进 - 9应用 , 电力 电缆的应用量迅速增
加, 电力电缆 的运行质量及 在故障情况下 电力 电缆的故障定位及探测技术 已经成 为电力 系统运行的一项 重要技术。
随着我国经济 的发展和社会现代化建设步伐 的加快 ,工 农业生产及人 民生活的用电量 日益增加,对 电力 的需求量越 来越大 ,对电网的运行安全要求也越来越高。而作为连接各 种电气设备、 传输和分配电能的电力电缆 , 以其安全 、 维护工 作量 少, 稳定性高 , 有利于提高电能的质量并且美化城市等优 点, 已经得到越来越广泛的应用 。目前 , 电力 电缆所产生 的故 障在 所有供 电故障中占了相 当大 的比重 如何快速、准确地 确定故障 点位置和判断 出故障类型已成 为电力 电缆使用和运 行过程中十分关键的技术之一 。 l 电 力 电缆 故 障 产生 的原 因分 析
压引起的。电缆本身的缺陷也会导致在大气过电压的情况下 修复 费用及停 电损 失。为 了更好的确保用户的用电缆故障情
况及埋设环境 比较复杂, 、 变化多, 测试人员应熟悉电缆的埋 设 走向与环境, 确切地判断 出电缆故障性质, 选择合适的仪器与 电缆敷设时地沟凹凸不平 , 或处在 电杆上的户外头, 由于 测量方法 , 按照一定的程序工作 , 才 能顺利地测出电缆故障点。 电缆的起伏、 高低落 差悬殊 , 高处的绝缘油流向低处而使高处 电缆绝缘性能下降, 导致故障发生。这类 故障主要发生在油 参考文献 浸纸电缆和不滴流 电缆 。 [ 1 1 张栋 国. 电缆故障分析与测试【 M1 . 北京: 中国电力出版杜 , 2 0 0 5 . 1 . 6 设计和制作工艺不 良 【 2 】 朱启林, 李仁义. 电力电缆故障测试方法与案例分析【 M】 . 北京: 机械工业出 版 杜, 2 ∞8 . 拙劣的技工、 拙劣的接头, 电场分布设计不周密, 材料选 3 】 章卫. 直埋高压 电缆故障 点查找分析初探 【 J 】 . 河北 电力技术, 2 0 0 2 , 2 1 ( 6 ) 用不当,不按技术要求敷设 电缆往往都是形成电缆故障 的重 I
浅谈电力电缆故障探测技术
利 且 随 着 城 市 规 划 的 不 断 进 行 , 空 电 力 大 , 用 传 统 的 精 确 定 点 法 很 难 精 确 快 速 故 障 形 式 比 较 容 易 判 别 , 大 多 只 造 成 停 架 线 路 逐 渐 被 地 埋 电 力 电 缆 所 取 代 , 压 电 的找 到 故 障 点 。 高 电事 故 , : 城 市 建 设 中 的 工 程 施 工 、 如 在 打 力 电 缆 已 经成 为城 市 电 力 网的 主 要 构 架 得
绝缘 电阻值( P 测量) L3
l 5 ( 6. M l 2 ( 0. M l O. M ( 3 5 2 2 5 Q 7. M 9 3 Q 2. M 2 0. M ( 4 5 )
度 降低或绝缘老 化等 。 缘老化 变质约 占 绝 电缆 故 障率 的 2 % 右 。 0 左 发生 这 样 的故 障 的
电 力 电缆 机 械 损 伤 类 故 障 是 最 常 见 的 大 约 占故 障 率 的 l % 左 右 。 0 电力 电缆 绝 缘 电缆 故障 , 约 占电 缆 故 障 的6 % 左 右 。 大 0 其 介 质 受潮 一 般 可 在 绝 缘 电阻 或 直 流耐 压试
表 1 L 3测量 电阻值 P 相对地或相 间
细分析 , 以 实例论证 了二次脉 冲 法的正 确性 。 并 关键 词 : 电缆故障 电境探 测 二次脉 冲法 中图 分 类号 : M1 T 文 献 标 识 码 : A
文章 编 号 : 2 3 9 ( o O O () 0 2 — 2 1 7 - 7 1 2 1 ) 3 a一 1 3 0 6
分 析 电 力 电缆 发 生 故 障 的 原 因 , 减 位 拉 长 而 使 电 缆 管 I或 支架 处 的 电缆 外 绝 对 Z l
电力电缆的带电诊断与故障处理技术分析
电力电缆的带电诊断与故障处理技术分析随着电力行业的快速发展,电力电缆作为电力传输的重要组成部分,在城市建设和电气设备中得到了广泛的应用。
由于电力电缆长期工作在复杂的环境条件下,以及受到外部因素的影响,容易出现各种故障。
及时发现和处理电力电缆的故障对保障电网的安全稳定运行至关重要。
本文将就电力电缆的带电诊断与故障处理技术进行分析,以期为电力行业的从业人员提供一些有益的参考。
一、电力电缆带电诊断技术1. 绝缘电阻测试绝缘电阻测试是一种常见的电力电缆带电诊断技术,通过测试电缆的绝缘电阻情况,来判断电力电缆的绝缘状况是否良好。
当电力电缆的绝缘电阻下降到一定程度时,就会导致电缆的漏电现象,进而引发电缆故障。
定期对电力电缆进行绝缘电阻测试,可以有效地及时发现电缆的绝缘故障。
2. 前向故障定位技术前向故障定位技术是利用高压放电探测仪等设备,对电力电缆进行带电检测,通过测量电缆局部放电的异常情况,来定位电力电缆的故障位置。
采用前向故障定位技术可以快速、准确地发现电缆的故障位置,为故障处理提供准确的参考。
3. 红外热成像技术红外热成像技术是一种非接触式的电力电缆带电诊断技术,通过红外热成像仪对电力电缆进行扫描,测量电缆的热量分布情况,来判断电缆的热量异常情况,从而发现电缆的潜在故障。
红外热成像技术能够在不停电的情况下对电缆进行带电检测,具有很高的安全性和实用性。
二、电力电缆故障处理技术1. 绝缘电阻提升技术在电力电缆出现绝缘故障时,可以采用绝缘电阻提升技术进行处理。
该技术通过对电缆进行绝缘电阻提升处理,从而修复电缆的绝缘状况,延长电缆的使用寿命。
绝缘电阻提升技术需要配合专业的绝缘电阻提升设备,具有一定的复杂性和技术要求。
2. 局部放电消除技术对于电力电缆的局部放电故障,可以采用局部放电消除技术进行处理。
该技术通过对电缆的故障部位施加高压脉冲电流,使故障部位的局部放电现象得以消除,从而修复电缆的局部放电故障。
局部放电消除技术需要具备一定的安全防护措施,以保障操作人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力电缆故障及探测技术分析
发表时间:2019-07-29T10:50:31.203Z 来源:《基层建设》2019年第14期作者:王凯霖
[导读] 摘要:随着城市电网改造工作的开展,高压电力电缆的应用逐渐增多。
山东智皓电力工程有限公司山东省 264000
摘要:随着城市电网改造工作的开展,高压电力电缆的应用逐渐增多。
为了提高电力电缆故障检修效率,保证供电可靠性,需要对出现的故障点进行快速准确探测。
文章主要围绕电力电缆故障及探测技术进行分析,以供参考。
关键词:电力系统;电缆故障;探测分析
一、电力电缆故障性质
电力电缆具有安全稳定的特征,当前被广泛应用。
一般来说,电力电缆多数被埋设在地下,一旦发生老化变质、机械损伤以及其他不同类型的故障,会造成线路中断,因为深埋地下,进行故障检测的时候比较困难。
二、电力电缆故障类型
一般情况下,电力电缆常见故障类型有五种。
第一种是绝缘故障。
导致这种故障出现的原因可能是外界环境发生变化,导致电缆线路受潮,绝缘层出现老化破损。
第二种是质量问题。
部分电缆在出厂的时候质量不过关,制作工艺或者制作材料上存在缺陷,导致电缆在使用过程中故障频发。
第三种是机械损伤故障。
部分人员在铺设电缆的时候,存在违规操作,导致电缆遭受机械损伤。
第四种是过电压故障。
如果电缆长期处于过电压状态,那么会加速线路老化程度,最终导致其发生故障。
第五种是运行维护问题。
电缆线路如果不定期进行维护,那么故障发生的频率会大大升高。
三、电力电缆故障探测流程分析
1、故障诊断
技术人员在对于电力电缆进行故障诊断的时候,首先要做的是线路故障性质分析。
判断其是封闭性故障,还是闪络故障,是低阻还是高祖,是接地故障还是短路故障等,明确性质之后,在实施故障测距工作。
2、故障测距
在对电缆进行故障测距之前,首先要进行距离预估,然后借助专业测试仪器从线路一端开始测距,明确故障距离之后,能够精简故障范围,给检修人员节省故障修复时间。
3、故障点精确定位
所谓精确定位就是在完成故障点测距之后,对其中的关键故障点进行定位测试,测试结果直接关系到故障检测的准确性。
四、电力电缆故障探测技术
1、直流电桥探测技术
这种故障探测技术应用历史较长。
其探测原理是,借助电缆线路长度与电阻成正比例关系的特性,结合惠斯通电桥原理,在电缆故障点两侧的电阻中引入直流电桥,检测其比值关系。
然后根据测量出的比值,获取测量位置到故障位置的距离长度。
如果接地电阻值较大,此时技术人员需要使用高压直流电桥。
但是此种探测方式具有一定的缺陷,操作过程相对复杂,且灵敏度不是很理想,因此当前使用的比较少。
2、脉冲探测技术
这种探测技术的工作原理是,将故障电缆线路视作均匀的长线,然后使用行波理论进行故障分析,计算脉冲在电缆中需要的往返时间,判断出故障点的实际范围。
由于电缆中波的实际传播速度,与电缆外层绝缘层的具体性质是有关联的,电缆本身的横截面积与导体芯线之间则没有必然联系。
这种关系使得该技术得以广泛应用在电缆故障探测环节中。
(1)低压脉冲反射探测技术
这种探测技术通常被用于检测电缆线路的短路故障、短路故障或者低阻故障。
检测的时候技术人员需要在电缆一端注入低压脉冲,然后脉冲会沿着线路传播到不匹配的位置点,比如线路的中间接头位置、故障点或者短路点,此时脉冲会发生反射,回到最初的检测位置,仪器会将相关数据记录下来。
通过对反射脉冲的极性进行分析,能够明确电缆故障属性。
一般来说,发射脉冲的极性与故障反射脉冲的极性是一致的,而发射脉冲与短路故障点的反射脉冲极性是相反的。
(2)脉冲电流探测技术
如果电缆出现闪络性故障或者高阻故障,那么此时低压脉冲线路中的故障点位置不会发生明显的反射反应,因此不能继续使用低压脉冲探测技术。
此时技术人员通常会使用脉冲电流探测技术。
这种技术的工作原理是使用高电压击穿故障点,然后使用相关仪器设备将故障点被击穿过程中产生的行波信号及时记录下来,通过分析行波信号在探测点与故障点之间的往返时间,来判断故障位置到探测位置的实际距离。
这种探测技术可以细分为两种类型。
首先是直流高压闪络探测技术。
这种技术通常被应用在闪络击穿故障的探测。
发生此类故障的时候,电缆故障点位置的电阻值非常高。
通过调查可以得知,在预防性实验中,此类故障发生频率较高。
技术人员进行故障检测时,如果电缆线路中的电压到达某一数值,故障位置被击穿,会产生放电脉冲,此时探测设备会记录脉冲在故障点和探测位置的往返时间,根据时间得出故障点范围。
第二种为冲击高压闪络探测技术。
如果电缆线路故障点位置上的电阻值不是很高,此时会泄露较大的直流电流,线路中的电压基本都降到探测设备的内电阻当中,此时电缆上的电压值较小,故障点位置不能形成闪络,因此这时必须使用高压闪络探测技术进行故障检测,这种方式又可以冲闪检测法。
在检测期间需要使用调节升压器,升压器逐渐加大电容器中的电压值,当其达到一定程度的时候,会击穿球形间隙,此时电容对电缆线路放电,脉冲信号会加到线路中,故障点被击穿放电,产生脉冲电流波形,进而判断出故障位置距离探测点的实际距离。
3、二次脉冲探测技术
这种探测技术结合了冲击脉冲技术和低压脉冲反射技术中的优势,先利用直流高压,将故障点位置击穿。
一般来说,电缆闪络通道中的低阻状态会持续一段时间,在此期间,应该发射低压脉冲,然后检测其往返时间间隔,得出故障点准确范围。
这种探测方式也存在一些缺陷,例如在探测期间,电缆故障位置的电阻值需要控制在很低的状态,如果此时故障位置的绝缘层严重受潮,那么会延长击穿过程,此
时电阻值下降较慢,探测时间会被拉长。
此外,电缆故障位置处于低阻维持状态的时候,维持时间并不确定,因此会增大二次施加低压脉冲的难度,导致整个探测过程相对复杂。
这种方式的应用时间相对较短,还有部分技术细节有待被逐渐完善。
五、电力电缆故障精确定点技术
1、声磁信号同步接收定点技术
在使用这种技术进行故障定点时,需要借助两种仪器设备,一种为高压信号发生器装置,一种为声磁信号同步测试仪。
这两种设备相结合,能够用于电力电缆闪络故障或者高阻故障的精确定位。
与此同时还能准确探测电缆线路的路径。
在电缆中施加高压信号的时候,故障位置会放电,此时电缆绝缘层与大地形成回路,会产生环形电流,这种环流会形成一种脉冲磁场。
一般来说,电缆中故障点放电产生的脉冲磁场与普通环境的电磁干扰相比,要更强,因此定点仪器能够准确检测出磁场信号的位置。
通过对磁场的波形进行识别,同时排除周边环境中的磁场以及噪声等对定点造成的干扰,反复重复探测过程,即可确定故障位置。
2、音频感应定点技术
音频感应测试需测试仪与音频信号发生器配合,可以迅速地寻找电缆路径,进行电缆辩识、深度测量。
应用音频感应法定点探测时,用1kHz的音频信号发生器向待测电缆通入音频电流,发出电磁波;然后,在地面上用探头沿被测电缆路径接收电磁场信号,并将之送入放大器进行放大;而后,再将放大后的信号送入耳机或指示仪表,根据耳机中声响的强弱或指示仪表指示值的大小而定出故障点。
结语:随着对电缆应用的广泛应用,可以将多种测量方法混合使用来测量线路的故障点,就故障的具体问题进行具体分析,根据电缆的故障类型,电缆的敷设特点以及电缆所处的环境等因素综合考虑,选择合适的测量方法,采用合适的方法来进行故障的测距和定点工作,缩减电力电缆故障处理时间,提高用电可靠性,大大减少了停电的损失。
参考文献:
[1]李国信,张晓滨,高永涛.电力电缆测试方法与波形分析[J].中原工学院学报,2017(6).
[2]熊元新,刘兵.基于行波的电力电缆故障测距方法[J].高电压技术,2018(1).
[3]李明华,闫春江,严璋.高压电缆故障测距及定位方法[J].高压电器,2017(3).。
