金属电缆屏蔽
电力电缆金属屏蔽的截面积及其短路热稳定要求
电力电缆金属屏蔽的截面积及其短路热稳定要求摘 要：参考国内外相关标准，根据电力电缆金属屏蔽的热稳定性能，对中压电力电缆的金属屏蔽层截面积提出明确的要求，以规范招投标技术要求，保证电力电缆金属屏蔽满足电网长期稳定安全运行要求。
关键词：电力电缆 金属屏蔽 截面积 热稳定Requirements for metallic screen size and thermal short-circuit of power cable Abstract: According to national and international standards, this paper specifies the cross-section sizes of metallic screen of power cable so that it meets with the thermal short-circuit requirements. It ensures that the metallic screen meet the requirements for long-term safe operation of power distribution systems. The conclusion is part of technical specifications for tender documents.Key words: power cable, metallic screen, cross-section, thermal short-circuit0 引 言按照现有国家有关标准规定，电力电缆屏蔽短路试验由制造厂与用户考虑电网实际短路条件确定；中压电力电缆标准缺少关于金属屏蔽截面积的规定，制造厂一般都没有对电缆的金属屏蔽层进行短路热稳定试验；在实际招投标过程中，往往缺少对电力电缆金属屏蔽的截面积的明确规定；本文在总结国内外相关文献资料的基础上，根据铜导体的热稳定性能计算公式，提出了电缆金属屏蔽层截面积的确定方法。
金属屏蔽电缆接头的用法

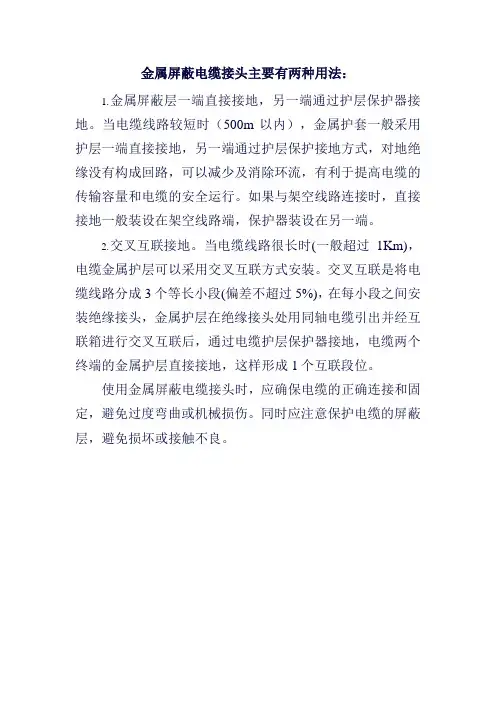

金属屏蔽电缆接头主要有两种用法：
1.金属屏蔽层一端直接接地，另一端通过护层保护器接地。
当电缆线路较短时（500m以内），金属护套一般采用护层一端直接接地，另一端通过护层保护接地方式，对地绝缘没有构成回路，可以减少及消除环流，有利于提高电缆的传输容量和电缆的安全运行。
如果与架空线路连接时，直接接地一般装设在架空线路端，保护器装设在另一端。
2.交叉互联接地。
当电缆线路很长时(一般超过1Km)，电缆金属护层可以采用交叉互联方式安装。
交叉互联是将电缆线路分成3个等长小段(偏差不超过5%)，在每小段之间安装绝缘接头，金属护层在绝缘接头处用同轴电缆引出并经互联箱进行交叉互联后，通过电缆护层保护器接地，电缆两个终端的金属护层直接接地，这样形成1个互联段位。
使用金属屏蔽电缆接头时，应确保电缆的正确连接和固定，避免过度弯曲或机械损伤。
同时应注意保护电缆的屏蔽层，避免损坏或接触不良。
rvvp屏蔽电缆标准

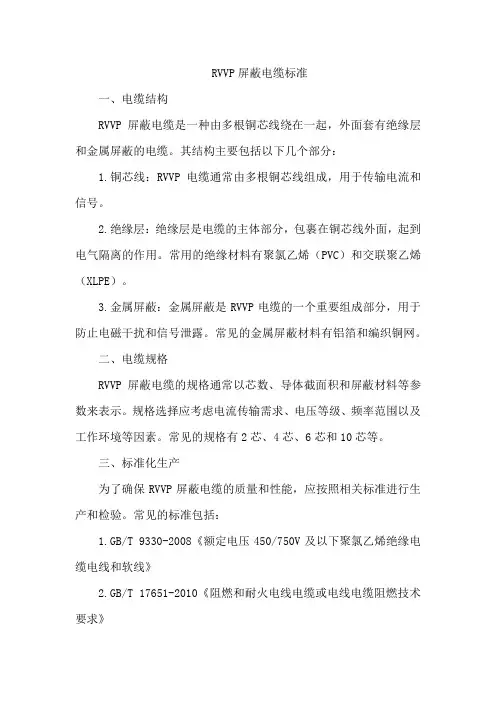

RVVP屏蔽电缆标准一、电缆结构RVVP屏蔽电缆是一种由多根铜芯线绕在一起，外面套有绝缘层和金属屏蔽的电缆。
其结构主要包括以下几个部分：1.铜芯线：RVVP电缆通常由多根铜芯线组成，用于传输电流和信号。
2.绝缘层：绝缘层是电缆的主体部分，包裹在铜芯线外面，起到电气隔离的作用。
常用的绝缘材料有聚氯乙烯（PVC）和交联聚乙烯（XLPE）。
3.金属屏蔽：金属屏蔽是RVVP电缆的一个重要组成部分，用于防止电磁干扰和信号泄露。
常见的金属屏蔽材料有铝箔和编织铜网。
二、电缆规格RVVP屏蔽电缆的规格通常以芯数、导体截面积和屏蔽材料等参数来表示。
规格选择应考虑电流传输需求、电压等级、频率范围以及工作环境等因素。
常见的规格有2芯、4芯、6芯和10芯等。
三、标准化生产为了确保RVVP屏蔽电缆的质量和性能，应按照相关标准进行生产和检验。
常见的标准包括：1.GB/T 9330-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》2.GB/T 17651-2010《阻燃和耐火电线电缆或电线电缆阻燃技术要求》3.GB/T 18994-2012《线缆电性能试验方法》4.GB/T 2952-2008《电缆外护套》四、电气性能RVVP屏蔽电缆的电气性能主要包括导体的电阻、电导率、电压试验、绝缘电阻等。
这些性能指标直接影响电缆的传输效率和稳定性。
在选择和使用时，应关注这些性能参数，并按照标准要求进行测试和评估。
五、抗干扰能力RVVP屏蔽电缆具有良好的抗干扰能力，能够有效地防止电磁干扰和信号泄露。
这主要得益于其金属屏蔽层的作用。
在实际应用中，为了提高抗干扰能力，可采用双绞线结构和合理布置电缆等方式。
此外，还应注意保持屏蔽层的完整性和连续性，并采用正确的连接方式，以确保良好的抗干扰效果。
电力电缆金属护套或屏蔽的接地作用
电力电缆金属护套或屏蔽的接地作用1.概述接地用以：防止人身受到电击，确保电力系统正常运行，保护线路和设备免遭损坏，还可防止电气火灾，防止雷击和静电危害等。
电缆金属护套或屏蔽的接地的作用有：（1）电缆线芯双屏蔽和金属护套的电容电流有一回路流入大地；（2）当电缆对金属护套或屏蔽发生短路时，短路电流可流入地下；（3）电缆线芯绝缘损伤后发生相间短路发展至接地故障时，故障电流通过接地线流入地中；（4）电缆中的不平衡电流引起的感应电压、通过地线与大地形成短路，防止电缆对接地支架存在电位差而放电闪络。
现在大量使用的交联电缆，分相屏蔽，屏蔽层分金属（铜带）层和半导电层。
半导电层中含有胶质碳，可起到均匀电场的作用；同时碳能吸收电缆本体细小间隙中因空气电离产生的败坏物，均匀电场，以保护电缆绝缘。
金属屏蔽层的作用：第一:保持零电位，使缆芯之间没有电位差；第二:在短路时承载短路电流，以免因短路引起电缆温升过高而损坏绝缘层，同时屏蔽层也可以防止周围外界强电场对电缆内传输电流的干扰；第三:屏蔽层可以有效地将电缆产生的强电场限制在屏蔽层内，由于屏蔽层接地，外部便不存在电缆产生的强电场，不会对周围的弱电线路及仪表，产生强电干扰或危及人身安全。
在配电系统中：电源电缆的起始端与发电厂的接地网接通，末端与变电所接地网连通；变电所馈出电缆接地与各用户连通；低压电缆的PEN线与电缆铠甲接地后可与高压电缆接地等电位；重要用户的电源电缆又来自独立的电源。
这样，高低压电缆接地线的互相联结，又与接地网连在一起。
因此，电缆接地成了接地系统总体的重要组成部分，对电网安全运行有重要作用。
3.2保证接地线截面和质量交联电缆接头制作中，铜屏蔽层、铠甲层应分别连接不得中断，两者还应加以绝缘分隔，恢复铜屏蔽应采用软质铜编织线连接；确保与各相绝缘外屏蔽接触良好。
两端与铜屏蔽层焊接，铠甲用镀锡地线恢复跨接，分别焊在两边的铠甲上。
电缆接地线的规格，严格要求应按电缆线路的接地电流大小而定。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用电缆屏蔽材料是用于电缆制造和维护过程中的一种重要材料。
它主要用于减少电磁干扰和防止电缆发生故障。
随着科技的不断发展，电缆屏蔽材料的种类也在不断增加，以满足不同电缆应用的需求。
本文将介绍电缆屏蔽材料的种类及其应用，并探讨其在电缆行业中的重要作用。
一、电缆屏蔽材料的种类1. 金属屏蔽材料金属屏蔽材料是目前应用最为广泛的一种电缆屏蔽材料。
它主要包括铝箔，铜箔，镀锡铜箔等。
这些金属屏蔽材料具有良好的导电性和电磁屏蔽性能，可以有效地阻挡外部电磁波的干扰。
金属屏蔽材料通常被用于电缆的外屏蔽层，以保护电缆内部的信号传输不受到外部电磁干扰的影响。
3. 复合屏蔽材料复合屏蔽材料是由两种或多种不同材料组合而成的一种新型屏蔽材料。
它可以综合利用各种材料的优点，具有较好的抗干扰性能和绝缘性能，适用于复杂的电磁环境中。
复合屏蔽材料的种类也非常多样，包括金属-绝缘复合材料，绝缘-绝缘复合材料等。
4. 导电涂料导电涂料是一种特殊的屏蔽材料，它可以在电缆的外表面形成一层导电膜，有效地阻挡外部电磁波的干扰。
导电涂料具有较好的柔韧性和耐磨性，可以适应不同形状和尺寸的电缆。
导电涂料还可以根据需要添加不同的添加剂，以提高其电磁屏蔽性能和防火性能。
2. 电力电缆电力电缆是一种用于输送电能的电缆。
在电力电缆中，电缆屏蔽材料同样起着非常重要的作用。
它可以有效地阻挡外部电磁波的干扰，防止电缆发生故障。
电力电缆通常采用铜箔、铝箔等金属屏蔽材料作为外部屏蔽层，以提高其抗干扰能力和安全性。
3. 光纤电缆光纤电缆是一种用于传输光信号的特殊电缆。
在光纤电缆中，由于光信号传输不受电磁干扰的影响，因此对电缆屏蔽材料的要求相对较低。
为了保护光纤和其他组件不受到外部环境的影响，光纤电缆通常也会使用绝缘屏蔽材料和复合屏蔽材料作为外绝缘层，以提高其性能和耐用性。
三、电缆屏蔽材料在电缆行业中的重要作用电缆屏蔽材料是电缆制造和维护过程中的一种重要材料，它在电缆行业中具有非常重要的作用。
电力电缆金属护套或屏蔽的接地作用

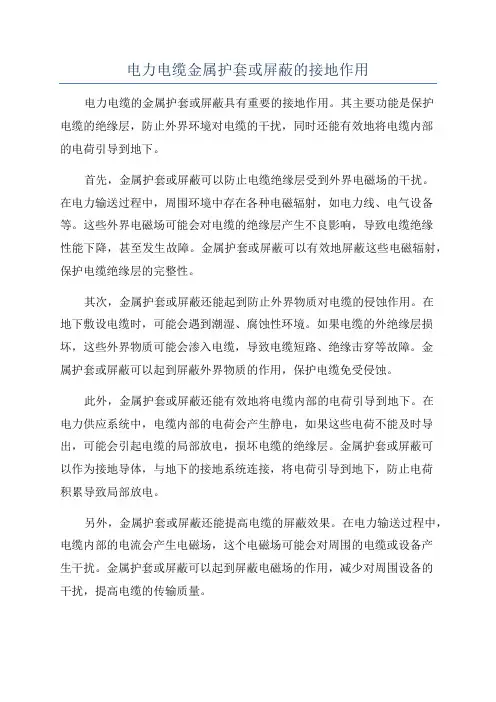

电力电缆金属护套或屏蔽的接地作用电力电缆的金属护套或屏蔽具有重要的接地作用。
其主要功能是保护电缆的绝缘层，防止外界环境对电缆的干扰，同时还能有效地将电缆内部的电荷引导到地下。
首先，金属护套或屏蔽可以防止电缆绝缘层受到外界电磁场的干扰。
在电力输送过程中，周围环境中存在各种电磁辐射，如电力线、电气设备等。
这些外界电磁场可能会对电缆的绝缘层产生不良影响，导致电缆绝缘性能下降，甚至发生故障。
金属护套或屏蔽可以有效地屏蔽这些电磁辐射，保护电缆绝缘层的完整性。
其次，金属护套或屏蔽还能起到防止外界物质对电缆的侵蚀作用。
在地下敷设电缆时，可能会遇到潮湿、腐蚀性环境。
如果电缆的外绝缘层损坏，这些外界物质可能会渗入电缆，导致电缆短路、绝缘击穿等故障。
金属护套或屏蔽可以起到屏蔽外界物质的作用，保护电缆免受侵蚀。
此外，金属护套或屏蔽还能有效地将电缆内部的电荷引导到地下。
在电力供应系统中，电缆内部的电荷会产生静电，如果这些电荷不能及时导出，可能会引起电缆的局部放电，损坏电缆的绝缘层。
金属护套或屏蔽可以作为接地导体，与地下的接地系统连接，将电荷引导到地下，防止电荷积累导致局部放电。
另外，金属护套或屏蔽还能提高电缆的屏蔽效果。
在电力输送过程中，电缆内部的电流会产生电磁场，这个电磁场可能会对周围的电缆或设备产生干扰。
金属护套或屏蔽可以起到屏蔽电磁场的作用，减少对周围设备的干扰，提高电缆的传输质量。
需要注意的是，金属护套或屏蔽的接地需要符合相关的规范和标准。
接地系统需要具有良好的接地电阻，以确保金属护套或屏蔽能够有效地引导电荷到地下。
接地系统的设计和施工需要专业技术人员进行，以确保接地效果符合要求。
总之，电力电缆的金属护套或屏蔽在电力输送系统中扮演着重要的角色。
它们不仅能够保护电缆的绝缘层，防止干扰和侵蚀，还能有效地将电荷引导到地下，提高电缆的安全可靠性和传输质量。
因此，金属护套或屏蔽的接地是电力电缆设计和施工中必不可少的环节。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用电缆屏蔽材料是一种用于电缆和线路系统中的重要材料，其作用是防止电磁干扰和电磁辐射的影响。
屏蔽材料的种类有很多种，不同的材料在不同的应用场景中具有不同的优势。
本文将介绍几种常见的电缆屏蔽材料及其应用。
1. 金属屏蔽材料金属屏蔽材料是最常见的一种电缆屏蔽材料，其主要成分为铜、铝等金属材料。
金属屏蔽材料通过其良好的导电性和较高的屏蔽效果，可以有效地阻挡电磁波的传播，降低电磁辐射和电磁干扰。
金属屏蔽材料通常作为电缆的外层保护层使用，常见的形式包括编织屏蔽、箔屏蔽等。
金属屏蔽材料在各种电缆和线路系统中广泛应用，特别是在需要抗干扰和抗辐射能力的场合，如医疗设备、通信设备、航空航天等领域。
金属屏蔽材料的成本相对较高，但其优异的屏蔽性能和稳定的性能使其成为电缆屏蔽材料中的主流产品之一。
2. 铁氟龙屏蔽材料铁氟龙屏蔽材料是一种非常著名的高性能屏蔽材料，其主要成分为聚四氟乙烯材料。
铁氟龙屏蔽材料具有优异的耐腐蚀性、耐高温性和良好的机械性能，同时具有良好的屏蔽效果，可以有效地阻挡电磁波的传播。
铁氟龙屏蔽材料常被用于一些特殊环境下的电缆和线路系统中，如高温、高压、腐蚀性强等条件下的电磁屏蔽。
铁氟龙屏蔽材料在化工、电力、航空等领域都有广泛的应用，是一种非常受欢迎的高性能电缆屏蔽材料。
3. 导电聚合物屏蔽材料导电聚合物屏蔽材料是一种新型的电缆屏蔽材料，其主要成分为导电聚合物。
导电聚合物屏蔽材料具有良好的导电性和柔韧性，可以灵活地应用在各种形状和结构的电缆和线路系统中，并且其成本相对较低。
导电聚合物屏蔽材料在一些对成本要求较高的场合有着广泛的应用，如家用电器、汽车电子、通信设备等领域。
在一些需要电缆柔韧性和可塑性较强的场合，导电聚合物屏蔽材料也表现出了良好的应用前景。
铅屏蔽材料在一些对屏蔽效果要求较高的场合有着广泛的应用，如医疗设备、核电设备、实验室等领域。
铅屏蔽材料具有较大的密度和较好的成形性，可以灵活地应用在各种形状和结构的电缆和线路系统中。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用
电缆屏蔽材料是一种用于电缆制造中的重要组成部分，用于保护电缆免受电磁干扰和
外界干扰的影响。
根据其材料的不同，电缆屏蔽材料可以分为多种类型，每种类型都有其
独特的特点和适用的应用领域。
1. 金属屏蔽材料：金属屏蔽材料是最常见的电缆屏蔽材料之一，包括铝箔、镀锡铜箔、铜网等。
金属屏蔽材料具有优良的屏蔽效果，能够有效地阻隔外界电磁波的干扰。
金
属屏蔽材料广泛应用于通信电缆、电力电缆和汽车电缆等领域。
2. 导电涂层材料：导电涂层是一种能够将导电性物质均匀涂布在电缆上的屏蔽材料。
导电涂层具有良好的导电性能和柔性，能够有效地屏蔽电磁波的干扰。
导电涂层材料广泛
应用于屏蔽带电缆和扁平电缆等领域。
5. 柔性屏蔽材料：柔性屏蔽材料是一种具有柔软性和可伸缩性的屏蔽材料，能够适
应电缆的弯曲和伸缩。
柔性屏蔽材料通常采用金属纤维和导电织物制成，具有良好的屏蔽
效果和耐磨性能。
柔性屏蔽材料广泛应用于电缆连接器、电缆护套和电缆接头等领域。
6. 电磁屏蔽材料：电磁屏蔽材料是一种能够有效屏蔽电磁波的材料。
电磁屏蔽材料
通常采用吸波材料和反射材料相结合的方法，能够将电磁波吸收和反射，达到良好的屏蔽
效果。
电磁屏蔽材料广泛应用于电磁波屏蔽室、雷达和卫星通信设备等领域。
电缆屏蔽材料的种类繁多，每种材料都有其适用的应用领域。
在电缆制造中，选择合
适的屏蔽材料可以有效地提高电缆的抗干扰能力和传输性能。
随着科技进步的推动，电缆
屏蔽材料的研发和应用将不断取得新的突破。
金属屏蔽电力电缆—【电缆型号详解】
的交直流电力线路作输送电能用。本产品除具有普通塑 力缆的电气特性外还具有较强的抗是磁干扰、抗雷击及 均衡电位、改善供电品质的特性。特别适用具有精密电 子装置的场所，如
/T12706)(Q/321023KLA8) 适用范围 本产品适用于额定电 压0.6／1kV及以下的交直流电力线路作输送电能用。本产 品除具有普通塑力缆的电气特性
外还具有较强的抗是磁干扰、抗雷击及均衡电位、改善 供电品质的特性。特别适用具有精密电子装置的场所， 如计算机中心、航空航天监控中心、智能大厦等。 产品 名称、型号
JV22-P-聚氯乙烯(交联聚乙烯)绝缘金属屏蔽钢带铠装聚氯 乙烯护套耐火电力电缆NH-VV32-PNH-YJV32-P-聚氯乙烯 (交格见表产品型号芯数 标称截面 铜 芯铝 芯VV-PNH-VV-PZR-VV-PYJV-PNH-YJV-PZRYJV-PVLV-P
-PZR-VV22-PVV32-PNH-VV32-PZR-VV32-PYJV-PNH-YJV-PZRYJV-PYJV22-PNH-YJV22-PZR-YJV2
2-PYJV32-PNH-YJV32-PZR-YJV32-PVLV-P-ZR-VLV-PVLV22-P-ZRVLV22-PVLV32-P-ZR-VLV32-P
VV-PNH-VV-PZR-VV-PVV22-PNH-VV22-PZR-VV22-PVV32PNH-VV32-PZR-VV32-PYJV-PNH-YJV-PZ
R-YJV-PYJV22-PNH-YJV22-PZR-YJV22-PYJV32-PNH-YJV32-PZRYJV32-PVLV-P-ZR-VLV-PVLV22
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用
电缆屏蔽材料是一种应用于电缆制造中的材料，主要用于屏蔽电磁波的干扰，并保护电缆内部的信号不受外界干扰。
电缆屏蔽材料的种类和应用有很多，下面将介绍几种常见的电缆屏蔽材料及其应用。
1. 金属屏蔽材料
金属屏蔽材料主要由金属网、铝箔、铜带等制成，常用于屏蔽高频电磁波干扰。
金属屏蔽材料的应用范围非常广泛，包括通信电缆、电子设备、汽车电缆、医疗仪器等。
2. 导电涂层材料
导电涂层材料是一种用导电材料制成的涂层，可以均匀地覆盖在电缆外表面，起到屏蔽作用。
导电涂层材料的特点是成本低、施工方便，常用于家用电缆、计算机数据线等。
3. 导电聚合物材料
导电聚合物材料是一种具有导电性质的聚合物材料，可以有效屏蔽高频电磁波干扰。
导电聚合物材料的应用领域比较广泛，主要包括通信电缆、汽车电缆、航空航天电缆等。
4. 屏蔽编织材料
屏蔽编织材料使用纱线或金属丝编织而成，可以使电缆具有良好的屏蔽效果。
屏蔽编织材料在电缆制造中应用较为广泛，尤其是在高频电缆中常见。
5. 屏蔽圆环材料
屏蔽圆环材料是一种环形屏蔽材料，可以套在电缆外部，起到屏蔽作用。
屏蔽圆环材料主要用于电力电缆和地下电缆等。
电缆屏蔽金属网屏蔽效能的工程计算
电缆屏蔽金属网屏蔽效能的工程计算前言：众所周知，电缆屏蔽层包括金属屏蔽和非金属屏蔽两种形式，采用哪一种屏蔽形式取决于电缆的种类。
电力电缆为了屏蔽和均化电场，承载故障电流，通常采用金属屏蔽形式。
而在国家标准GB/T12706《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》中仅规定：“金属屏蔽应由一根或多根金属带、金属编织、金属丝的同心层或金属丝与金属带的组合结构组成。
”“铜带屏蔽由一层重叠绕包的软铜带组成，也可采用双层软铜带间隙绕包。
”“单芯电缆铜带标称厚度≥0.12mm，三芯电缆铜带标称厚度≥0.10mm。
”“铜丝屏蔽由疏绕的软铜线组成，其表面应用反向绕包的铜丝或铜带扎紧，相邻铜丝的平均间隙应不大于4mm。
”金属带或金属丝屏蔽主要是在发生短路的情况下，在一定时间内承担一部分故障电流，避免绝缘在过高的电流影响下产生热击穿。
前提是金属屏蔽必须有牢靠的接地措施，金属屏蔽的几何截面积应能满足相应的电气要求。
当电压等级低于35kV或导体标称截面积小于500mm2时，国家标准GB/T 12706没有明确规定金属带或金属丝屏蔽的使用范围，国内在没有特殊要求时均采用铜带屏蔽结构；DIN VED 0276和AS/NZS 1429.1要求电缆的金属屏蔽应采用铜丝屏蔽结构，并对铜丝屏蔽的几何截面积或电气要求进行规定。
主要原因为国内电缆大多采用经小电阻接地方式，采用铜带屏蔽即可满足承载故障电流的要求；国外电缆大多采用直接接地方式，需采用铜丝屏蔽才可满足承载故障电流的要求。
那么，怎样计算铜带和铜丝屏蔽结构可承载的故障电流呢？在计算过程中又应注意哪些问题呢？允许故障电流的计算在进行计算前，需对以下符号的含义加以说明：A—考虑到四周或邻近材料的热性能常熟，(mm2/s)1/2；B—考虑到四周或邻近材料的热性能常熟，mm2/s；F—不完善的热接触因数；I—短路期间允许故障电流的有效值，A；IAD—短路期间，在绝热基础上计算的故障电流，A；K—载流体材料常数；M—热接触因数，S-1/2；S—载流体几何截面，mm2；n—包带层数或单线根数；d—单丝直径，mm；t—短路持续时间，s；w—带宽，mm；β—0℃时电阻温度系数的倒数，K；δ—金属护套、屏蔽层或铠装层厚度，mm；ε—考虑热量损失在临近层的因数；θf—终止温度，℃；θi—起始温度，℃；ρ3—金属护套、屏蔽层或铠装层四周媒介热阻，K.m/W；ζ1—屏蔽层、金属护套或铠装层比热，J/K.m3；ζ2、ζ3—屏蔽层、金属护套或铠装层四周媒介比热，J/K.m3。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用【摘要】电缆屏蔽材料的种类多样，主要包括金属屏蔽材料、聚合物屏蔽材料、纤维屏蔽材料、泡沫屏蔽材料和导电涂层材料。
金属屏蔽材料能有效地屏蔽电磁干扰，常用于高频电缆中。
聚合物屏蔽材料具有优良的耐热性和机械性能，在电缆制造中得到广泛应用。
纤维屏蔽材料适用于柔性电缆，能有效地保护信号不受干扰。
泡沫屏蔽材料轻便且具有较好的吸声性能，常用于电缆的结构填充。
导电涂层材料能够在表面形成导电层，提高电缆的导电性能。
电缆屏蔽材料种类多样，应用广泛，能够有效保障电缆通信的稳定性和安全性。
【关键词】电缆屏蔽材料、金属屏蔽材料、聚合物屏蔽材料、纤维屏蔽材料、泡沫屏蔽材料、导电涂层材料、种类、应用、多样、广泛1. 引言1.1 电缆屏蔽材料的种类及应用电缆屏蔽材料是用于电缆和电线外绝缘层的一种重要材料，主要作用是防止外部干扰信号的干扰，保证信号传输的质量和稳定性。
电缆屏蔽材料的种类多样，根据材料的不同可以分为金属屏蔽材料、聚合物屏蔽材料、纤维屏蔽材料、泡沫屏蔽材料和导电涂层材料等几种。
金属屏蔽材料主要是利用金属材料的导电性能来屏蔽外部干扰信号，例如铝箔、铜箔等。
聚合物屏蔽材料则是利用聚合物材料的绝缘性能和导电性能来实现屏蔽效果，例如聚乙烯、聚丙烯等。
纤维屏蔽材料则是利用纤维材料的绝缘和导电性能来达到屏蔽的效果，如纤维玻璃布、碳纤维等。
泡沫屏蔽材料则是在材料中加入泡沫结构，提高了屏蔽效果和保护性能。
导电涂层材料是在电缆表面涂覆一层导电涂层，提高了电缆的导电性能和屏蔽效果。
电缆屏蔽材料的种类多样且应用广泛，选择合适的屏蔽材料可以有效提高电缆的信号传输质量和抗干扰能力。
2. 正文2.1 金属屏蔽材料金属屏蔽材料是一种常见的电缆屏蔽材料，通常由铝、铜、铁等金属制成。
金属屏蔽材料具有优良的导电性能和电磁屏蔽性能，能够有效防止电磁干扰对电缆传输信号的影响。
铝屏蔽材料是应用较为广泛的金属屏蔽材料之一，其具有良好的柔韧性和耐腐蚀性能，适用于各种环境条件下的电缆屏蔽。
电缆金属屏蔽工艺
电缆金属屏蔽工艺电缆金属屏蔽工艺是一种将金属网或箔包覆在电缆外皮上的方法，以屏蔽在电缆内部传输的信号和外界的电磁场干扰。
这种工艺可以提高电缆的抗干扰能力和信号传输质量，广泛应用于通讯、电力、交通、军事等领域。
电缆金属屏蔽的原理是基于电场和磁场之间的相互作用产生的干扰。
当电缆内部传输信号时，会产生电场和磁场，如果周围存在外界电场和磁场对电缆内部的信号进行影响，就会导致信号的变形和失真。
金属屏蔽的作用就是通过吸收或反射外界干扰电磁波的方式来降低电缆内部信号的干扰。
金属屏蔽材料有很多种，常见的有铜箔、铝箔、铜网等。
其中，铜箔屏蔽具有较好的维护和耐受性，能够抵御氧化和腐蚀，同时能够保持良好的可焊接性。
铝箔屏蔽相对铜箔来说成本较低，但强度和维护性能相比铜箔稍有差异。
铜网屏蔽相对较薄，因此相对容易受到外界振动或机械损伤，但是需要提高通风性能时，铜网屏蔽具有很大的优势。
电缆金属屏蔽的制作工艺一般分为两种，一种是缠绕屏蔽工艺，另一种是印刷屏蔽工艺。
缠绕屏蔽工艺是将金属箔或网缠绕在电缆外皮上。
该工艺适用于大批量生产，屏蔽效果好，但金属层厚度不能太厚，否则会影响电缆的柔性和耐磨性能。
此外，缠绕工艺需要注意金属层的重叠度和屏蔽层的厚度，以确保屏蔽效果。
印刷屏蔽工艺则是将金属箔通过印刷技术印刷在电缆外皮上。
该工艺制作的金属屏蔽层较薄，但屏蔽效果好，具有较好的一致性和可重复性。
此外，印刷屏蔽工艺还能够利用印刷技术制作图案和文字，具有较好的美观性和标识功能。
电缆金属屏蔽工艺是一项复杂的技术工艺，需要高精度和专业技术支持，以确保生产出的产品具备较好的抗干扰性能和信号传输质量。
同时，电缆金属屏蔽也需要在实际使用中进行维护，以确保其持续的屏蔽效果和安全性。
中高压电缆金属屏蔽的作用浅析
中高压电缆金属屏蔽的作用浅析中高压电缆金属屏蔽的作用主要有以下几个方面：1.正常情况下流过电容电流，短路故障时通过短路电流。
2. 加强限制电场于绝缘内，起了金属屏蔽外不再有电场的屏蔽作用。
3. 电站保护系统需要外金属导体屏蔽，绕包铜带（丝）具有较优越的防雷特性。
4. 防止轴向表面放电。
其中：标称截面为500mm2及以上电缆的金属屏蔽应采用铜丝屏蔽结构。
具体内容详见GB/T 12706.3-2002附录G《电缆屏蔽结构的补充要求》。
铜丝屏蔽的截面要根据故障电流容量要求选用。
关于金属屏蔽结构的对比分析：传统的“铜带搭盖绕包”在工艺上仍占优势，但此种形式往往在运行时铜屏蔽层间由于其接触面产生氧化物，以及弯曲冷热变形后减少了接触压力，皆造成接触电阻成倍增加，影响短路电流的容量和短路电流的导通。
因接触不良引起热传导性下降，也可能导致电缆处于超过正常允许温升条件下运行。
接触不良再加热胀冷缩弯曲变形，将直接损伤外屏；铜带应与半导电外屏层紧密接触使之良好接地。
否则将会使局放电性能下降。
采用“疏绕铜丝”或“疏绕铜丝+铜带”结构，则上述情况将得到改善。
因为它没有铜带搭盖间的氧化层，弯曲变形小，热膨胀变形也小，接触电阻不至于成倍增加，弯曲变形也不至于使铜带弓起或嵌入外屏蔽层而损伤半导电层，这些皆利于改善运行电缆的电性、机械性和耐热性。
但如此言之，并不是说要淘汰“铜带搭盖绕包”结构。
下表是：标准要求“疏绕铜丝(带)”节距平均距离应不大于4mm，相邻两丝间最大不超过8mm，是基于表面放电，更考虑到工艺与弯曲后不至于引起沿面放电现象。
关于故障短路电流及其允许温升的计算：铜带(丝)短路允许温升计算方法:文献指出：“塑料橡皮电缆屏蔽铜带的截面积，以短路电流通过屏蔽铜带所引起的温升不超过电缆最高允许温度来确定”，即最后要保证短路故障时，短路电流引起的温升在允许的温度范围内。
(单位体积热容，铜取0.81caL/℃.㎝3 ,乙丙胶CSPE取0.48; )热容系数计量单位: J/℃. Cm 2 ;热阻系数计量单位: ℃. Cm/W;热容量计量单位: J/㎝2.℃ ;热传导率计量单位: W/℃. Cm;单位体积热容计量单位: caL/℃.㎝3。
电缆金属屏蔽工艺
电缆金属屏蔽工艺
电缆金属屏蔽工艺是一种常用的电缆制造工艺，其主要目的是为了防止电缆中的信号受到外界干扰。
电缆金属屏蔽的原理是利用金属外壳将电缆内部的信号与外界隔离开来，从而防止信号泄露或受到干扰。
电缆金属屏蔽工艺一般分为两种，即金属箔屏蔽和金属编织屏蔽。
金属箔屏蔽是将一层金属箔覆盖在电缆外层，其作用与保鲜膜类似。
金属编织屏蔽则是将一层金属线网编织在电缆外层，其作用与钢筋混凝土类似。
电缆金属屏蔽工艺在电信、电视、计算机、医疗器械等领域广泛应用，尤其是在信号传输距离较长、环境条件复杂的情况下，其作用更加显著。
但同时，电缆金属屏蔽工艺也存在成本较高、加工复杂等问题，需要在实际应用中谨慎选择。
- 1 -。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用1. 引言1.1 电缆屏蔽材料的定义电缆屏蔽材料是一种通过添加特定的材料来实现电缆屏蔽效果的材料，其主要作用是阻止或减弱电缆传输中的电磁干扰。
在电缆传输信号的过程中，会受到外部电磁场的影响，导致信号的失真或干扰，所以需要采用电缆屏蔽材料来对电缆进行屏蔽，保证信号的稳定传输。
电缆屏蔽材料通常采用导电性能较好的金属材料或金属复合材料制成，能够有效地阻挡外部电磁波的干扰。
通过将这些材料覆盖在电缆的外部，可以形成一个屏蔽层，有效地隔离外界的电磁干扰，保护电缆内部的信号传输不受影响。
电缆屏蔽材料是一种关键的材料，它可以在电缆传输信号时起到屏蔽保护的作用，确保信号的稳定传输。
随着科技的不断发展，电缆屏蔽材料的种类也在不断增加，为电磁干扰防护提供了更多的选择和可能性。
1.2 电缆屏蔽材料的重要性电缆屏蔽材料的重要性在于它们在电磁干扰防护中的关键作用。
随着电子设备的普及和使用频率的增加，电磁波产生的干扰也变得越来越严重。
电缆作为信息传输的重要载体，如果受到电磁干扰影响，将会导致信号的失真、丢失甚至设备的损坏。
选择适当的电缆屏蔽材料对于确保信号传输的稳定性和设备的正常运行至关重要。
电缆屏蔽材料能够有效地隔离外界电磁干扰，减少信号的受到影响。
不同类型的屏蔽材料具有不同的屏蔽效果，可以根据具体的应用场景和需求选择合适的材料。
金属屏蔽材料如铜箔屏蔽带和镀锡铜线屏蔽具有良好的屏蔽性能，可以有效地抑制电磁波的干扰。
而铝/聚乙烯复合屏蔽带和铅/聚烯烃复合屏蔽带则具有较好的柔性和耐腐蚀性，适用于复杂的安装环境。
金属覆膜屏蔽则在防护性能和成本之间取得了平衡，适合大规模应用。
电缆屏蔽材料的选择和应用对于保障通信设备的正常运行和数据传输的稳定性至关重要。
在实际应用中，结合不同的屏蔽材料可以有效地提高整个系统的抗干扰能力，确保信息的安全传输和设备的可靠运行。
电缆屏蔽材料的研究和应用将会在电磁干扰防护领域发挥越来越重要的作用。
电缆金属屏蔽层电阻和导体电阻比试验报告
电缆金属屏蔽层电阻和导体电阻比试验报告
电缆金属屏蔽层电阻和导体电阻比试验报告如下：
一、试验目的：
本次试验的目的是测试电缆金属屏蔽层电阻和导体电阻的比值,以了解金属屏蔽层对电缆干扰的能力。
二、试验设备和工具：
1. 电缆（规格：3芯、
2.5mm²、屏蔽）
2. 万用表
3.接地线
三、试验步骤：
1. 将电缆的屏蔽层和导体暴露出来。
2. 将万用表选择电阻档,将其中一个探头接在电缆导体处,另一个探头接在金属屏蔽层处。
3. 记录电缆导体的电阻值和金属屏蔽层的电阻值。
4. 计算金属屏蔽层电阻和导体电阻的比值。
四、试验结果：
本次试验得到的结果为：
电缆导体电阻值：2.6 Ω
金属屏蔽层电阻值：0.08 Ω
金属屏蔽层电阻和导体电阻的比值：0.03
五、试验结论：
根据试验结果可以看出,在本次试验中,金属屏蔽层电阻远小于导体电阻,说明金属屏蔽层对干扰的能力非常强。
因此,合理使用金属屏蔽层的电缆有助于减少干扰,提高电缆的使用效果。
电缆屏蔽材料的种类及应用
电缆屏蔽材料的种类及应用
电缆屏蔽材料是用于电缆外套中的一种材料，主要用于屏蔽电磁干扰以及防止电磁泄漏。
根据不同的要求，电缆屏蔽材料可以分为多种类型，下面将介绍一些常见的电缆屏蔽材料及其应用。
1. 金属屏蔽材料
金属屏蔽材料是一种常见的电缆屏蔽材料，包括铝箔、铝镀层铜箔和铜编织屏蔽等。
金属屏蔽材料主要通过金属的导电性来屏蔽电磁波，能够有效地抵御外界的电磁干扰。
金属屏蔽材料主要应用于有较高电磁屏蔽要求的电缆，如电信、通讯等领域的电缆。
2. 导电填料屏蔽材料
导电填料屏蔽材料是一种基于导电材料的复合材料，能够通过导电填料的导电性来屏蔽电磁波。

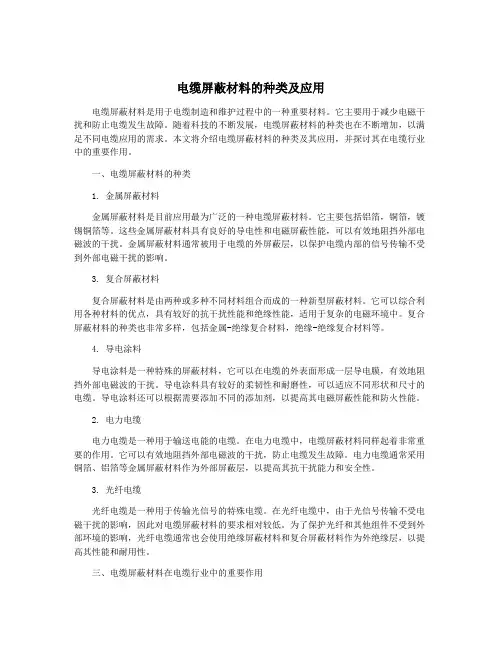

常见的导电填料包括碳黑、铜粉、导电负载等。
导电填料屏蔽材料具有良好的灵活性和可塑性，能够适应各种不同形状和尺寸的电缆。
导电填料屏蔽材料广泛应用于汽车、电子设备等领域的电缆。
3. 铁氧体屏蔽材料
铁氧体屏蔽材料是一种基于铁氧体的复合材料，具有较高的磁导率和磁导能力，能够有效地吸收和屏蔽电磁波。
铁氧体屏蔽材料主要应用于高频电缆和微波电缆领域，能够提供较好的屏蔽效果。
4. 绝缘屏蔽材料
绝缘屏蔽材料是一种用于电缆外套的绝缘材料，具有很好的绝缘性能和屏蔽效果。
常见的绝缘屏蔽材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）、交联聚氯乙烯（XLPE）等。
绝缘屏蔽材料广泛应用于电力、通信、工业等领域的电缆。
电缆屏蔽材料的种类繁多，并且能够满足多种不同的屏蔽需求。
根据不同的电缆类型和使用环境，选择合适的屏蔽材料对于确保电缆的正常运行和屏蔽效果至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属屏蔽应由一根或多跟金属带，金属编制，金属丝的同心层或金属丝与金属带的组合结构组成。
金属屏蔽也可以是金属套或符合要求的金属铠装层。
选择金属屏蔽材料时，应也别考虑存在腐蚀的可能性，着不仅为了机械安全，而且也为了电气安全。
金属屏蔽饶宝的搭盖和间隙应符合下列要求：
金属屏蔽中铜丝的电阻，适用时应符合国标要求。
铜丝屏蔽的标称截面积应根据故障电流容量确定。
铜丝屏蔽应由一层重叠饶包的软铜线组成，其表面采用反向饶包的铜丝或铜带扎紧。
相邻铜丝的平均间隙应不大于4mm

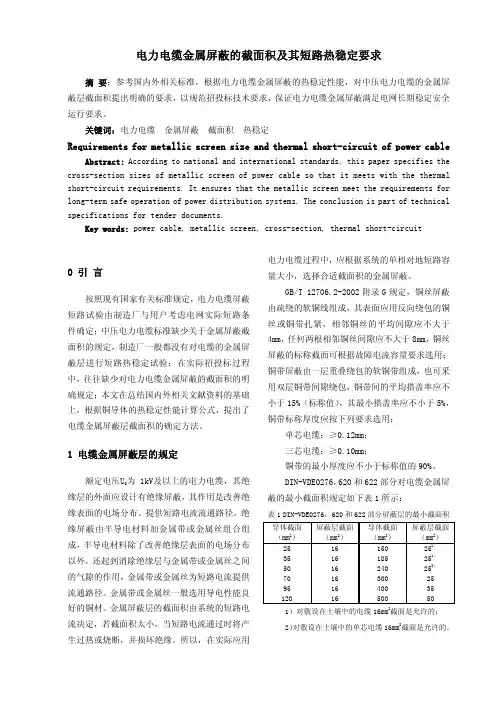

铜带屏蔽应由一层重叠绕包的软铜带组成，也可采用双层铜带间隙绕包，铜带间的搭盖率为铜带宽度的15%（标称值），最小搭盖率应不小于5%。
铜带标称厚度为;
单芯电缆≥0.12mm
多芯电缆≥0.10mm
铜带的最小厚度应不小于标称值的90%
金属网和金属箔都能起来屏蔽作用,有些电缆中仍金属网,也是屏蔽网.
没有屏蔽的电缆在传输中不一定会产生信号丢失,这要看周围的环境是不是有很多干扰,如果有变频器等干扰源,非屏蔽电缆可能会丢失数据.但有了屏蔽层,也不等于说就完全不会丢失数据.
干扰和屏蔽都是相对的.
屏蔽层为了均匀导电线芯和绝缘电场，6kV及以上的中高压电力电缆一般都有导体屏蔽层和绝缘屏蔽层，部分低压电缆不设置屏蔽层。
屏蔽层有半导电屏蔽和金属屏蔽两种。
(1)半导电屏蔽
半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面，分别称为内半导电屏蔽层和外半导电屏蔽层。
半导电屏蔽层是由电阻率很低且厚度较薄的半导电材料构成。
内半导电屏蔽层是为了均匀线芯外表面电场，避免因导体表面不光滑以及线芯绞合产生的气隙而造成导体和绝缘发生局部放电。
外半导电屏蔽层与绝缘层外表面接触很好，且与金属护套等电位，避免因电缆绝缘表面裂纹等缺陷而与金属护套发生局部放电。
(2)金属屏蔽
对于没有金属护套的中低压电力电缆，除了设置有半导电屏蔽层外，还要增加金属屏蔽层。
金属屏蔽层通常由铜带或铜丝绕包而成，主要起到屏蔽电场的作用。
