1、变电站设备接地工艺标准
变电站电气二次施工工艺标准
15、接地1）控制电缆的屏蔽层两端应可靠接地。
2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。
3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室的等电位接地网。
二次设备室的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。
4）屏（柜）下部设有截面不小于 100mm2的专用铜排。
屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与二次设备室的等电位接地网连接。
5）微机型继电保护装置屏（柜）的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。
16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。
2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。
3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。
4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。
5注意事项1)本站站通讯网线由许继电气股份提供，通讯网线的敷设由施工单位完成，许继电气股份技术人员完成通信网线接入。
2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱防跳，压力闭锁由断路器机构箱实现。
3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。
4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。
5)本期工程所用互感器极性均须由安装调试单位试验决定。
6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。
6 标准工艺应用说明二次设备安装按《国家电网公司输变电工程标准工艺（三）工艺标准库》（2011年版）执行，各项目/工艺具体容如下：6.1屏、柜安装（工艺编号：010*******）（1）工艺标准1）基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm。
变电站接地强条与标准工艺
九、输变电工程建设标准强制性条文1、人工接地网的敷设应符合下列规定A、人工接地网的外缘硬闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一般；B、接地网内应敷设水平均压带，按等间距或不等间距布置；C、35KV及以上变电站接地网边缘经常有人出入的走到处，应敷设碎石、沥青路面或在地下装设2条与接地网相连的均压带。
2、除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的可采用圆钢和扁钢，垂直敷设的可采用角钢和钢管。
腐蚀比较严重地区的接地装置，应适当加大截面，或采用阴极保护等措施。
3、接地体埋设深度应敷设设计规定，当无规定时，不应小于0.6米。
4、除接地体外，接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内硬座防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
5、接地装置的安装应符合以下要求A、接地极的形式、埋入深度及接地电阻值应符合设计要求；B、穿过墙、地面、楼板等处应有足够坚固的机械保护措施；C、接地装置的材质及结构应考虑腐蚀而引起的损伤。
必要时采取措施，防止产生电腐蚀。
6、不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铝皮以及电缆金属护层作接地线。
蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。
7、接地线应采取防止发生机械损伤和化学腐蚀的措施。
在于公路、铁路或管道等交叉及其他可能使接地线曹受损伤处，均应用钢管或角钢等加以保护。
接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊接痕外100mm内做防腐处理。
8、接地干线应在不同的两点及以上与接地网相连接。
自然接地体应在不同的两点及以上与接地干线或接地网相连接。
9、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。
接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，可用螺栓连接、压接、热剂焊方式连接。
南方电网公司110kV~500kV变电站标准设计接地系统部分
南方电网公司110kV~500kV变电站标准设计第三册接地系统部分第3册接地系统安装模块（G4-DQ-JDXT）示范目标：不同设备的接地方式统一；接地设置规范、可靠、美观。
3.1 质量目标地网埋深符合要求，回填土符合要求，接地网布置符合设计规范。
接地网施工符合标准要求；安装整齐、规格统一，符合规程规范。
3.2 设计要求（1）接地网的埋深一般采用0.8m。
电气设备上部接地引下线材质采用扁铜或多股铜绞线，全站应采用统一材质。
（2）主接地线在经过电缆沟、电缆隧道等都应在其下方绕过，不应断开，不得浇注在混凝土中。
（3）室内有设备的房间设明敷的环形接地线或临时接地端子，沿墙敷设的接地干线离地高度为0.2m，每隔1.5~2m固定一次。
（4）接地线由室外引入或在室内穿墙，过楼板处应用镀锌钢管保护。
（5）室内接地网可由站区接地网、电缆隧道、夹层及电缆沟的接地干线引入，但连接点不得少于两处。
（6）变电站内应敷设独立的二次接地网。
该接地网全网均由截面不小于100mm2的铜排构成，分为室内和室外二次接地网。
二次接地网应满足一下要求：a）沿二次电缆沟道敷设专用铜排，贯穿主控室、继保室至开关场地的就地端子箱、机构箱及保护用组合滤波器等处的所有二次电缆沟，形成室外二接地网。
该接地网在进入室内时，通过截面不小于100mm2的铜缆与室内二次接地网可靠连接，同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm2的铜缆与主接地网可靠连接接地。
开关场地的端子箱内接地铜排应用截面不小于50mm2的铜缆与室外二次接地网连接。
b）在主控室、继电器室屏柜下层的电缆室内，按屏柜布置的方向敷设首末端连接的专用铜排，形成继电器室的二次接地网。
继电器室内的二次接地网经截面不小于100mm2的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。
c）对于10kV保护下放于10kV高压室的，应在10kV高压室内的二次电缆沟中敷设截面不小于100mm2二次专用接地铜排，其末端在高压室内以截面不小于100mm2铜缆一点与变电站主地网引下线可靠连接，该铜排还应通过截面不小于100mm2铜缆与主控室、继电器室内二次接地网可靠连接，各10kV保护装置应用截面不小于4mm2的铜导线与该铜排可靠连接。
1、变电站设备接地工艺标准
变电站设备接地工艺标准项目编号工艺名称工艺标准施工工艺要点图片示例1屋外接地装置安装1．水平接地体宜采用热镀锌扁钢，垂直接地体宜采用热镀锌角钢。
2．接地体顶面埋深应符合设计规定，当设计无规定时，不应小于0.6m。
3．垂直接地体间的间距不宜小于其长度的2倍，水平接地体的间距不宜小于5m。
4．接地体的连接应采用焊接（钢材采用电焊，铜排采用热熔焊），焊接必须牢固、无虚焊。
钢接地体的搭接应使用搭接焊，搭接长度和焊接方式应该符合以下规定：1）扁钢－扁钢：搭接长度扁钢为其宽度的2倍（且至少3个棱边焊接）。
2）圆钢－圆钢：搭接长度为圆钢直径的6倍（接触部位两边焊接）。
3）扁钢－圆钢：搭接长度为圆钢直径的6倍（接触部位两边焊接）。
4）在“十”字搭接处，应采取弥补搭接面不足的措施以满足上述要求。
5．焊接结束后，首先应去处焊接部位残留的焊药、表面除锈后作防腐处理。
）镀锌钢材在锌层破坏处也应进行防腐处理。
钢材的切断面必须进行防腐处理。
6．接地网的某一区域施工结束后，应及时进行回填土工作。
1．根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的较高标准为准，且留有一定的余度。
如无特殊要求，变电站接地材料一般如下：110kV变电站水平接地体采用-60×6镀锌扁钢，220kV变电站水平接地体采用-80×8镀锌扁钢，垂直接地体采用2.5米长L50×50×5镀锌角钢，接地引下线采用-60×6镀锌扁钢2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。
3．焊接位置（焊缝100mm范围内）及锌层破损处应防腐。
4．在接地沟回填土前必须经过监理人员的验收，合格后方可进行回填工作。
同时做记录工作完成情况的记录和隐蔽工程的记录签证。
回填土内不得夹有石块和建筑垃圾，外取的土壤不得有较强的腐蚀性，回填土应分层夯实。
屋外水平接地装置安装水平接地体“十”字搭接2屋内接地装置安装1．接地体宜采用热镀锌扁钢，宜明敷。

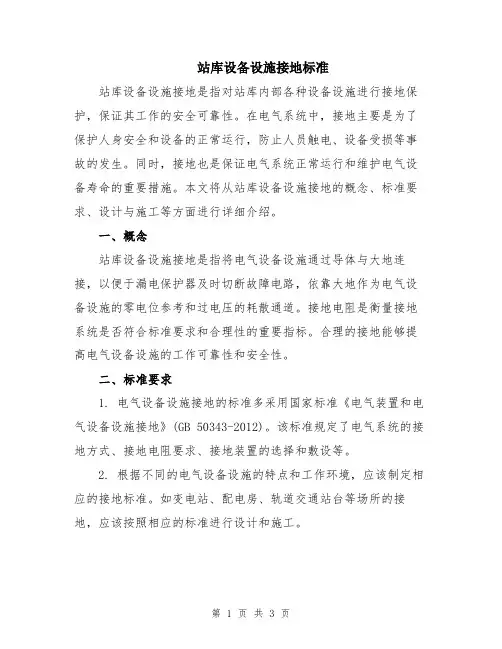

站库设备设施接地标准
站库设备设施接地标准站库设备设施接地是指对站库内部各种设备设施进行接地保护，保证其工作的安全可靠性。
在电气系统中，接地主要是为了保护人身安全和设备的正常运行，防止人员触电、设备受损等事故的发生。
同时，接地也是保证电气系统正常运行和维护电气设备寿命的重要措施。
本文将从站库设备设施接地的概念、标准要求、设计与施工等方面进行详细介绍。
一、概念站库设备设施接地是指将电气设备设施通过导体与大地连接，以便于漏电保护器及时切断故障电路，依靠大地作为电气设备设施的零电位参考和过电压的耗散通道。
接地电阻是衡量接地系统是否符合标准要求和合理性的重要指标。
合理的接地能够提高电气设备设施的工作可靠性和安全性。
二、标准要求1. 电气设备设施接地的标准多采用国家标准《电气装置和电气设备设施接地》(GB 50343-2012)。
该标准规定了电气系统的接地方式、接地电阻要求、接地装置的选择和敷设等。
2. 根据不同的电气设备设施的特点和工作环境，应该制定相应的接地标准。
如变电站、配电房、轨道交通站台等场所的接地，应该按照相应的标准进行设计和施工。
3. 接地系统的设计应符合国家电气设备设施接地标准、工艺标准和施工规范，确保接地电阻值符合要求，并且应该经过相应的电阻测试和接地装置的巡视。
三、设计与施工1. 接地系统的设计应考虑电气设备设施类型、等级和工作环境等因素。
根据国家标准和工艺规范制定相应的设计方案，合理选择接地装置的类型、敷设方式和电缆截面积等。
2. 接地装置的材质应选用耐腐蚀、导电性能好的材料，如镀铜或镀锌的钢材，确保接地的可靠性和持久性。
3. 接地装置的布置应符合电气设备设施的安装位置和布线规范，尽量缩短接地电阻的长度，减少接地回路的阻抗。
4. 接地电阻的测试应采用专业的接地电阻测试仪进行，并且按照国家标准对接地电阻的数值进行评判。
5. 施工过程中应注意接地系统与其他设备的可靠连接，电缆的敷设要符合规范，严禁出现过长、扭曲、断裂等情况。
变电站主接地网施工工艺流程及操作要点2完整篇.doc
变电站主接地网施工工艺流程及操作要点4第2页1.7接地沟土回填接地网的某个区域施工结束后，并通过了隐蔽工程检查验收，应及时利用原土（素土）进行回填土工作。
回填土内不得夹有石块和建筑垃圾，回填土应分层夯实，不得用水夯。
利用原土（素土）进行回填回填平整后待最后夯实，再铺石子1.8设备接地安装（电气施工队安装）1.1.29与设备连接的接地体应采用螺栓搭接，搭接面要求紧密，不得留有缝隙。
1.1.30构架接地的数量应按设计规定进行布置，除带避雷针、避雷线的构架外其余构架柱采用单点接地。
隔离开关支架接地整齐美观1.1.31为了保证接地可靠，凡强制性条文规定的重要设备和设备架构接地，要求采用两根接地引下线，应分别引至接地网不同位置；对于两柱及以上安装的设备构支架，两根接地线应分别敷设在不同支柱上，连接引线应便于定期检查测试。
1.1.32带避雷针的构架，其避雷针应与接地网连接，并按设计要求在其附近装设集中接地装置，且与接地网对称连接。
1.1.33电气设备的接地，应以单独的接地线与接地网（或接地干线）相连接，不得在一条接地线上串联两个及以上电气设备的接地。
1.1.34电气设备接地引线的规格和数量应按设计要求进行施工，当设计无明确规定时，按有关规定的要求进行施工。
1.1.35电气设备的接地，其引至主接地网（或接地干线）的方向宜一致或有规律。
做到横平竖直、整齐美观，在直线段上不得有高低起伏和弯曲等情况。
构支架接地方向宜一致或有规律，横平竖直、整齐美观1.1.36电气设备接地的位置选择既要便于检查，又要不妨碍设备的检修和方便拆卸。
1.1.37活动的金属门、网门、金属爬梯等都应进行接地和跨接地工作。
电容器网门接地安装规范1.1.38电气设备接地引线的截面大小应按设计规定。
当设计无规定时，按GB50169规范进行施工。
设备支架体接地引下线安装主变本体接地引下线安装1.9主接地网测试1.1.39主接地网验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
(整理)保护接地规范标准
井下保护接地标准细则一、保护接地概念电气设备的金属外壳在绝缘损坏时有可能带电。
漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。
二、保护接地要求电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。
接地网上任一保护接地点的接地电阻不得超过2Ω。
三、保护接地标准1、主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。
主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。
在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。
（2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。
2、局部接地：在下列地点应装设局部接地极：（1）、每个采区变电所（包括移动变电站和移动变压器）。
（2）、每个装有电气设备的硐室和单独装设的高压电气设备。
（3）、每个低压配电点或装有3台以上电气设备的地点。
（4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
（5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。
埋设在其它地点的局部接地极，可采用镀锌铁管。
铁管直径不得小于35mm，长度不得小于1.5m。
管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15º)，并必须埋设于潮湿的地方。
如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。
电气接地施工规范标准
中华人民国国家标准 GB 50169—92电气装置安装工程接地装置施工及验收规第一章总则为保適毋峨置錶裝1聒的施1质量、促进I 程施I 技术衣平的孵;”确保圉醱置安全运t 亍，制肚 本规适用于电气装置的接地装置安装工程的施匸及验收。
接地装置的安装应按已批准的设计进行施工。
采用的器材应符合国家现行•技术标准的规定，井应有合格证件。
施工中的安全技术措施，应符合本规和现行有关安全技术标准的规定。
接地装置的安装应配合建筑工程的施工,隐蔽部分必须在覆盖前会同有关单位做好 中间检査及验收记录。
第1.0.7条 接地装置的施工及验收，除按本规的规定执行外，尚应符合国家现行•的有关标准、 规的规定。
第二章电气装置的接地第一节一般规定第2. 1.1条 电气装置的下列金属部分。
均应接地或与PEN 线相接：•、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、 电气设备的传动装置。
三、 屋外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、 交、爾丿酗嗾头盒、终端头科膨的金属夕価川欧的确返•、可触妳Ji 欧金属保护翻稼 纟六、 电缆桥架、支架和井架。
七、 装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土 杆塔。
十、电除尘器的构架。
十-、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条 电气装置的下列金属部分可不接地或不与PEN 线相接：第1.0.1条枫第1.0.2条第1.0.3条第1.0. 4条第1. 0.5条第1. 0.6条•、在木质、沥青等不良导电地而的干燥房间，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
变电站接地施工标准
变电站接地施工标准1. 引言变电站接地系统对于电力系统的正常运行和电力设备的安全性具有至关重要的作用。
为了保证变电站接地系统的可靠性和有效性，本文旨在制定变电站接地施工标准，确保变电站接地系统符合国家和行业相关标准的要求，提高其安全性和可靠性。
2. 适用范围本标准适用于变电站接地系统建设、改造、检测和维护的所有施工单位和工作人员，并适用于各种电压等级、各种类型的变电站的接地系统施工。
3. 术语和定义3.1 接地系统将变电站主要金属部分、设备设施外壳及带电设备与地面连接在一起，形成经过合适的电阻值的接地系统。
3.2 接地电阻地面和接地极之间的电阻值。
3.3 接地极通过专门的接地设备接入地面中的钢筋混凝土形成的导体。
3.4 接地线是接地极与主要金属部分、设备设施、带电设备等构成的接地设施之间的导体。
4. 设计原则4.1 安全性原则变电站接地系统必须保证人身安全和设备安全，以及防止火灾等事故的发生。
4.2 可靠性原则变电站接地系统必须保持长期可靠，既要满足系统正常运行的要求，也要满足系统在故障状态下的运行要求。
4.3 经济性原则变电站接地系统的设计必须考虑为在保证合格的前提下，尽可能地减少造价。
5. 设计要求5.1 接地电阻的要求1.10kV及以下变电站的接地电阻值应小于4Ω，其中2kV及以下变电站接地电阻值应小于2Ω。
2.35kV及以下变电站的接地电阻值应小于2Ω。
3.110kV及以上变电站的接地电阻值应小于1Ω。
1.接地极选择应符合相关国家和行业标准的规定，其制作材料应为耐腐蚀、耐候性好的材料，如镀锌钢管、不锈钢等。
2.接地极的长度和直径应根据地质情况、土壤电阻率和接地电阻的要求确定。
5.3 接地线的要求1.接地线选择应符合相关国家和行业标准的规定，其材质应为优质的铜、铝合金等导电材料。
2.接地线的截面积和长度应根据接地电阻的要求计算确定。
6. 施工工艺6.1 接地极的埋设1.接地极的埋设应根据设计要求，先钻好孔洞，再将接地极放入孔洞中，填补坚实的填土。
变电站设备支架(钢管结构)施工工艺标准及施工要点_secret
变电站设备支架（钢管结构）施工工艺标准及施工要点1、施工工艺标准（1）钢构件无因运输、堆放和吊装等造成变形及涂层脱落。
（2）构架镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。
（3）单节构件弯曲矢高偏差控制在L/1500（L 为构件的长度）以内，且≤5mm，单个构件长度偏差≤3mm。
（4）支架接地端子高度及方向应统一，接地端子顶标高≥500mm（场平±0mm）。
（5）隔离开关支架安装，其倾斜度应＜支架高度的1.5‰。
同轴误差≤±15mm，水平误差≤±10mm。
同组水平误差≤±5mm，同相水平误差≤±1.5mm。
（6） TA（CT）、TV（PT）、CVT 和避雷器支架安装后，标高偏差≤5mm，垂直度偏差≤5mm，相间轴线偏差≤10mm，顶面水平度偏差≤2mm/m。
（7）如施工图纸或产品说明书中对误差有具体要求，应满足较高标准。
（8）质量标准应符合Q/GDW 183中相关要求2、施工要点（1）构架进场时，应检查出厂合格证、安装说明书、螺栓清单等资料是否齐全。
（2）复测基础标高、轴线，检查预埋地脚螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。
（3）支架进场时检查镀锌质量、弯曲矢高等符合要求。
在搬运和卸车时，严禁碰撞和急剧坠落。
（4）支架柱吊装前根据高度、杆型、重量及场地条件等选择起重机械，并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等。
宜采用合成纤维吊装带绕两圈，再通过吊装U形环与吊装钢丝绳相连，以确保对钢管支架柱镀锌层的保护。
（5）支架柱的校正采用两台经纬仪同时在相互垂直的两个面上检测，单杆进行双向校正，确保同组、同轴均在同一轴线上。
校正合格后进行地脚螺栓的紧固或二次灌浆。
支架组立时要考虑混凝土杆模板缝或钢管焊缝朝向一致，接地端子高度及朝向一致。
（6）支架柱校正合格后：1）采用地脚螺栓连接方式时，进行地脚螺栓的紧固，螺栓的穿向垂直时由下向上，横向时同类构件一致。
变电站设备接地工艺标准
变电站设备接地工艺标准12020年5月29日12020年5月29日变电站设备接地工艺标准项目编号 工艺名称工艺标准施工工艺要点 图片示例1屋外接地装置安装1．水平接地体宜采用热镀锌扁钢,垂直接地体宜采用热镀锌角钢。
2．接地体顶面埋深应符合设计规定,当设计无规定时,不应小于0.6m 。
3．垂直接地体间的间距不宜小于其长度的2倍,水平接地体的间距不宜小于5m 。
4．接地体的连接应采用焊接(钢材采用电焊,铜排采用热熔焊),焊接必须牢固、无虚焊。
钢接地体的搭接应使用搭接焊,搭接长度和焊接方式应该符合以下规定:1)扁钢－扁钢:搭接长度扁钢为其宽度的2倍(且至少3个棱边焊接)。
2)圆钢－圆钢:搭接长度为圆钢直径的6倍(接触部位两边焊接)。
3)扁钢－圆钢:搭接长度为圆钢直径的6倍(接触部位两边焊接)。
4)在”十”字搭接处,应采取弥补搭接面不足的措施以满足上述要求。
5．焊接结束后,首先应去处焊接部位残留的焊药、表面除锈后作防腐处理。
)镀锌钢材在锌层破坏处也应进行防腐处理。
钢材的切断面必须进行防腐处理。
6．接地网的某一区域施工结束后,应及时进行回填土工作。
1．根据设计图纸对主接地网敷设位置、网格大小进行放线,接地沟开挖深度以设计或规范要求的较高标准为准,且留有一定的余度。
如无特殊要求,变电站接地材料一般如下:110kV 变电站水平接地体采用-60×6镀锌扁钢,220kV 变电站水平接地体采用-80×8镀锌扁钢,垂直接地体采用2.5米长L50×50×5镀锌角钢,接地引下线采用-60×6镀锌扁钢 2．扁钢弯曲时,应采用机械冷弯,避免热弯损坏锌层。
3．焊接位置(焊缝100mm 范围内)及锌层破损处应防腐。
4．在接地沟回填土前必须经过监理人员的验收,合格后方可进行回填工作。
同时做记录工作完成情况的记录和隐蔽工程的记录签证。
回填土内不得夹有石块和建筑垃圾,外取的土壤不得有较强的腐蚀性,回填土应分层夯实。
变电站施工工艺标准大全
变电站施工工艺标准大全变电站施工工艺标准大全包括以下方面：1. 主变压器安装重点及施工工艺：检查主变压器的尺寸、型号以及规格是否符合施工要求，同时检查是否存在磨损、变形、零件缺失等现象。
在变压器完全就位后，拆除温度记录仪。
对于充干燥空气运输来的变压器，要检测空气压力并记录数据。
在变压器就位后，每日进行检查，发现泄露及时联系厂家。
在检查变压器内部接线时，应保证空气湿度在75%以下，在打开的孔盖处不断的充入干燥空气，并安装氧气分析表，保证内部空气中的含氧量大于18%方可进入内部检查，保持内部人员联系，避免发生意外。
变压器暴露的时间不得超过16小时。
对于油浸变压器，应保证在滤油或是放油时，各侧绕组以及外壳等安全接地。
对于变压器内注入的绝缘油，应对其进行一定的施工验收，保证其微水、色谱、介损等均符合验收相关规范。
2. 高压配电装置间隔和电抗器、电容器等设备的安装：间隔和电抗器、电容器等的栅栏门铰链处应用软铜线连接。
3. 电缆敷设：电缆保护管应与地面垂直并与构支架平行，多个同一构支架或设备安装安装单根电缆管时，应在同一轴线上，多根电缆管排装时，弯曲半径和高度应一致；管口应光滑无毛刺，保护管应接地。
直线段电缆应平直、顺畅，不允许直线沟内支架上电缆有弯曲或下垂现象；电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、绑扎牢固，避免交叉；电缆在终端、建筑物进出口、排管进出口、电缆沟转弯等处应装设标识牌，标识清晰。
4. 等电位接地网的敷设：在主控室、保护室屏柜下层的电缆沟内，按屏柜布置的方向敷设100平方毫米的专业铜排（缆），将该铜排（缆）首末端连接，形成保护室内的等电位接地网。
等电位接地网必须用至少4根以上、截面不小于50平方毫米的铜排（缆）与变电站的主接地网在电缆竖井处可靠连接。
此外，还有一些其他要点：1. 在电气设备安装前，应检查其尺寸、型号以及规格是否符合施工要求。
2. 在电气设备安装过程中，应遵循相应的施工工艺和规范，确保安装质量。
变电站设备基础施工工艺标准
变电站设备基础施工工艺标准1 设计要求（1）主变、HGIS、GIS、断路器、电抗器、电容器等设备基础外露部分采用清水混凝土施工工艺，一次浇注成型，不得抹灰装饰，要求与防火墙、构支架保护帽相同。
（2）设备基础宜整体施工。
如施工存在困难，为保证施工质量，可在-0.5m标高处设水平施工缝，分两次施工，上下部分混凝土必须一次浇注，不得再设置施工缝。
长度超过30m的设备基础（如GIS 设备基础）中间设置后浇带。
（3）外部环境对混凝土严重影响时，可外刷透明混凝土保护涂料，用于封闭孔隙、防止大气腐蚀开裂，提高使用年限。
（4）设备基础地面以上部分阳角做R=20～30mm倒角处理；埋件四周应打磨光滑平整，焊接锚筋时需采用措施控制焊接变形。
（5）埋件边长≥300mm时需设置Ф30mm的排气孔，排气孔设置于锚筋中间位置，开孔边距≤200mm，间距≤200mm。
（6）材料要求：第一，粗骨料采用碎石，含泥量<2％；第二，砂采用中砂，含泥量<5％。
（7）对设备基础清水混凝土提出如下质量要求：第一，设备基础沿轴线通直、尺寸准确；第二，设备基础中心定位偏差≤10mm，相间设备基础中心偏差≤10mm（断路器基础中线偏差≤5mm）；第三，主变基础顶面水平偏差≤2mm/m且不大于10mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第四，HGIS、GIS设备基础顶面水平偏差≤1mm/m且不大于5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第五，电抗器基础顶面水平偏差≤5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第六，电容器基础顶面水平偏差≤5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤5mm；第七，采用预埋地脚螺栓与基础连接时，地脚螺栓上部要求采用热镀锌处理，螺栓中心及螺栓群中心水平偏差≤2mm，单个基础及同类构支架基础地脚螺栓出露长度一致；第八，基础表面清洁、色泽一致、棱角分明、线条顺直，表面无砂带、黑斑和明显气泡，表面无蜂窝、麻面、裂纹和露筋现象；第九，如施工图或产品说明中对误差有具体要求，应满足较高标准。
变电站设备接地工艺标准
变电站设备接地工艺标准变电站设备接地工艺标准是确保变电站设备安全运行的重要标准之一。
良好的接地系统能有效减少电气事故的发生，保护设备及人员的安全。
下面将介绍一些常见的变电站设备接地工艺标准。
1.接地系统类型常见的接地系统类型包括TN-S系统、TN-C系统、TN-C-S系统、TN-C（S）系统和TT系统。
根据变电站的具体情况和需求，选择合适的接地系统类型。
2.接地电阻要求接地电阻是指接地装置和地面之间的电阻值。
通常要求接地电阻的值小于规定的数值，以保证设备接地效果良好。
一般来说，站点接地电阻不应超过规定的标准。
3.接地导体材质和规格接地导体是将设备连接到地面的重要组成部分，软铜导体是常用的材料。
导体的截面积和长度需要根据设备的特点和需求进行计算确定，以确保导体能够正常导电。
4.接地极的选择和布置根据地质条件、变电站的规模和设备布置，选择合适的接地极类型，如立式接地极和水平接地极。
同时，也需要合理布置接地极，确保设备的接地能够达到预期效果。
5.接地网的布置和构造接地网是变电站设备的主要接地部分，它由接地导体、接地极和连接导线组成。
接地网的布置需要根据设备的数量和布局合理设计，以实现全站的统一接地。
6.接地引线的设计和施工接地引线连接设备和接地网，起着传导电流的作用。
接地引线需要使用符合标准的导线材料，并采取适当的施工工艺，保证接地系统的可靠性和稳定性。
7.接地系统的检测和维护定期对变电站的接地系统进行检测和维护，包括测量接地电阻值、检查接地极的连接情况、清除接地系统周围的杂物等。
及时发现和解决问题，保障变电站设备的正常运行和人员的安全。
综上所述，变电站设备接地工艺标准是确保变电站设备安全运行的重要标准之一。
通过合理选择和设计接地系统，严格按照标准进行施工和维护，可以提高变电站设备的安全性和可靠性，减少电气事故的发生。
接地是保证电气设备和人员安全的重要措施之一。
在变电站中，接地工艺至关重要，可以有效减少电气事故的发生，保护设备及人员的安全。
用电设施接地安全技术规范
用电设施接地安全技术规范
电气设施的接地安全技术规范是为了保障人身安全和设备的正常运行，防止电气设备产生漏电等危险。
下面是一些常见的用电设施接地的安全技术规范：
1. 地线选择：地线应选用导电性能良好的铜线或铜带，并与设备的接地点电缆焊接牢固。
2. 接地电阻：设备的电气接地电阻应符合规范要求，通常要求小于10Ω。
3. 接地导体的布置：接地导体应尽量接近设备，避免过长的接地线路。
并与设备接地点连接牢固，采用可靠的接地方式，如焊接、螺栓连接等。
4. 接地极的选择：根据实际情况选择适当的接地极，可以采用垂直接地极、水平接地极或混凝土接地极等。
5. 接地系统的引出线：接地系统的引出线应选用可靠的线缆，并与设备的接地点连接牢固，保证良好的接地效果。
6. 接地装置的保护：接地装置的接地线、连接点及接地极等应进行绝缘和防护，以防止接地系统受到电气故障或外界因素的干扰。
7. 接地系统的巡视检查：定期对接地系统进行巡视检查，确保接地装置的完好，并及时处理接地系统的故障和缺陷。
以上是一些常见的用电设施接地安全技术规范，具体规范要根据不同的电气设备和使用环境进行具体制定。
对于一些特殊行业或特殊设备，还有专门的技术规范和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺名称
工艺标准
1．水平接地体宜采用热镀锌扁钢， 垂直 接地体宜采用热镀锌角钢。2．接地体顶面埋深应符合设计规定， 当 设计无规定时，不应小于0.6m。3．垂直接地体间的间距不宜小于其长度 的2倍，水平接地体的间距不宜小于5m。4．接地体的连接应采用焊接 （钢材采用 电焊，铜排采用热熔焊） ，焊接必须牢固、 无虚焊。钢接地体的搭接应使用搭接焊， 搭接长度和焊接方式应该符合以下规 定：
7．导体的全长度或区间段及每个连接部 位附近的表面，应涂以15～100mm宽度相等的绿色或黄色相间的条纹标识，当 使用胶带时，应使用双色胶带，中性线 宜涂淡蓝色标识。
8．在接地线引向建筑物的入口处和在检 修用临时接地点处，均应刷白色底漆并标以黑色标识，其代号为“〨”，同一接 地体不应出现两种不同的标识。
1．用于地面以上的镀锌扁钢应进行必要的校直。2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。3．焊接位置及锌层破损处应防腐。
4．接地引线颜色标识应符合规范。
独立避雷针的引下线安装
构架避雷 针的引下 线安装
1．构架避雷针除与主接地网相连外， 尚 应与单独设置的集中接地装置相连。2．接地引下线采用扁钢时， 应经热镀锌 防腐。
屋外接地 装置安装
1）扁钢－扁钢：搭接长度扁钢为其 宽度的2倍（且至少3个棱边焊接）。
2）圆钢－圆钢：搭接长度为圆钢直 径的6倍（接触部位两边焊接） 。
3）扁钢－圆钢：搭接长度为圆钢直 径的6倍（接触部位两边焊接） 。4）在“十”字搭接处，应采取弥补搭接 面不足的措施以满足上述要求。5．焊接结束后， 首先应去处焊接部位残 留的焊药、 表面除锈后作防腐处理。 ）镀 锌钢材在锌层破坏处也应进行防腐处 理。钢材的切断面必须进行防腐处理。6．接地网的某一区域施工结束后， 应及 时进行回填土工作。
变电站设备接地工艺标准
施工工
艺要点
1．根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规 范要求的较高标准为准，且留有一定的余度。如无特殊要求，变电站接地材料一般如下：110kV变电站水平接地体采用-60×6镀锌扁钢，220kV变电站水平接地体采用-80×8镀锌 扁钢，垂直接地体采用2.5米长L50×50×5镀锌角钢，接地引下线采用-60×6镀锌扁钢2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。
项目编号
ቤተ መጻሕፍቲ ባይዱ工艺名称
工艺标准
施工工艺要点
2
屋内接地 装置安装
1．接地体宜采用热镀锌扁钢，宜明敷。2．接地线的安装位置应合理， 便于检查， 无妨碍设备检修和运行巡视，接地线的 安装应美观，防止因加工方式不当造成 接地线截面减小、 强度减弱、 容易生锈。3．支持件间的距离， 在水平直线部分应 为0.5～1.5m，垂直部分应为1.5～3m，转弯部分宜为0.3～0.5m。4．接地线应水平或垂直敷设， 亦可与建 筑物倾斜结构平行敷设，在直线段上， 不应有高低起伏及弯曲等现象。5．接地线沿建筑物墙壁水平敷设时， 离 地面距离宜为250～300mm，接地线与建筑物墙壁间的间隙宜为10～15mm。6．在接地线跨越建筑物伸缩缝、 沉降缝 时，应设置补偿器，补偿器可用接地线 本身弯成弧状代替。
1．明敷的镀锌扁钢应进行必要的校直。2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。
3．焊接位置（焊缝100mm范围内）及锌层破损处应防腐。4．接地引线颜色标识应符合规范。
图片示例
屋内接地装置安装1
独立避雷 针的引下 线安装
1．独立避雷针应设独立的集中接地装 置，其接地电阻值应符合要求。当有困 难时，该接地装置可与接地网相连，但 避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点， 沿接地体的长度不得小于15m。2．独立避雷针及其接地装置与道路或建 筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或 沥青地面。
3．焊接位置（焊缝100mm范围内）及锌层破损处应防腐。4．在接地沟回填土前必须经过监理人员的验收，合格后方可进行回填工作。同时做记录 工作完成情况的记录和隐蔽工程的记录签证。回填土内不得夹有石块和建筑垃圾，外取的 土壤不得有较强的腐蚀性，回填土应分层夯实。
图片示例
屋外水平接地装置安装
水平接地体“十”字搭接
3．接地引线与避雷针本体应采用焊接， 其搭接长度应符合要求。
4．法兰连接处应进行加强跨接。
5．接地体横平竖直、工艺美观。6．接地引线地面以上部分采用黄绿接地 漆标识， 接地漆的间隔宽度、 顺序一致。
1．用于地面以上的镀锌扁钢应进行必要的校直。2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。3．焊接位置及锌层破损处应防腐。
3．独立避雷针的接地装置与接地网的地 中距离不应小于3m。
4．接地引下线采用扁钢时， 应经热镀锌 防腐。
5．接地引线与避雷针本体应采用焊接， 其搭接长度应符合要求。
6．至少两点与集中接地装置相连。7．接地体横平竖直，简捷美观。8．法兰连接处应进行加强跨接。9．接地引线地面以上部分采用黄绿接地 漆标识， 接地漆的间隔宽度、 顺序一致。
4．接地引线颜色标识应符合规范。
构架避雷针的引下线安装
