钢结构制图基本规定剖析
钢结构制图基本规定士兴钢构课件
连接紧固件的类型和规格也是需要标注的重要信息。这包括螺母 、垫圈、销子等零件的规格和数量。
钢零件及部件的符号表示
钢零件及部件的符号
在钢结构图纸中，不同类型的钢零件及 部件也会用特定的符号来表示。例如， 钢梁、钢柱、钢平台等都有各自的符号 表示。
根据主视图和其他视图的关系，逐个绘制 其他视图，注意各视图之间的投影关系要 准确无误。
标注尺寸和符号
添加其他内容
在底稿上标注必要的尺寸和符号，包括长 度、宽度、高度、角度等，以及所需的符 号和标记，如焊接符号、螺栓连接等。
根据需要，在底稿上添加其他内容，如文 字说明、剖面图等，以便更清晰地表达设 计意图。
比例与图线
比例
根据图纸表达的需要选择合适的比例，常用的比例有1:1、 1:2、1:5、1:10等。
图线
图线应粗细分明，常用的图线有实线、虚线、点划线、双点 划线等。
符号与标注
符号
包括构件代号、节点代号等，应统一、规范。
标注
标注应清晰、准确，包括尺寸标注、材料标注等。
尺寸标注
尺寸标注
应准确、完整，包括总尺寸、定位尺寸、细部尺寸等。
05
总结与展望
总结
制图规范
回顾了钢结构制图的基本规范，包括图纸幅面、比例、字 体、图线等内容，强调了遵守规范对于确保图纸准确性和 一致性的重要性。
连接方式
概述了钢结构中常用的连接方式，如焊接、螺栓连接和铆 钉连接，并强调了不同连接方式的特点和使用条件。
材料选择
总结了不同类型钢结构所需的材料及其特性，如H型钢、 工字钢、槽钢等，以及如何根据工程需求选择合适的材料 。
钢结构构造与识图—钢结构施工图的基本规定
(a)
(b)
(c)
(d)
图1-4 用于索引剖面详图的索引符号
索引符号与详图符号
3.零件的编号以直径为4-6mm(同一图样应保持一致)的细实线 圆表示, 其编号应从上到下、从左到右,先型钢、后钢板,用阿拉伯数字按顺序编写 (图1-5)。
图1-5 零件的编号 4.详图的位置和编号,应以详图符号表示.详图符号的圆应以直径为 14mm粗实线绘制,详图应按下列规定编号: (1) 详图与被索引的图样同在一张图纸内时,应在详图符号内注明详图 的编号(图1-6)。
四、图纸审查
1、图纸审核的主要内容 （1）设计文件是否齐全，设计文件包括设计图、施工图、图纸
说明和设计变更通知单； （2）构件的几何尺寸是否标注齐全； （3）相关构件的尺寸是否正确； （4）节点是否清楚，是否符合国家标准； （5）标题栏内构件的数量是否符合工程和总数量； （6）构件之间的连接形式是否合理； （7）加工符号、焊接符号是否齐全； （8）符合本单位的设备和技术条件考虑，能否满足图纸上的技
名称 基础梁 楼梯梁 次梁 悬臂梁 框架梁 墙梁
代号 JL TL CL XL KL QL
结构施工图识读基础
3、基本掌握钢结构的特点、构造组成，了解钢结构制造相关知识
钢结构具有区别于其他建筑结构的显著特点，其零件加工 和装配属于制造，在工程实践中要善于积累有关钢结构组成和 构造上的一些基本知识，有助于读懂钢结构施工图。
2、连接符号以折断线表示需连接的部位。两个被连接的图样必须用 相同的字母编号。
钢结构施工图识读
结构施工图的索引符号与详图符号
索引符号与详图符号
一、索引符号与详图符号
1.图样中的某一局部或构件,如需另见详图,应以索引符号索引(图1-3a)。 索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均 应以细实线绘制。索引符号应按下列规定编写：
钢结构绘图规则
钢结构绘图规则1.适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。
1.2 在客户没有特殊规定或要求时。
1.3 客户有规定，但与本规则一致或用本规则绘制的图纸最终很容易转化时。
2.基本要求2.1 图纸必须正确、简洁、合理。
Auto CAD 设置要保证其通用性及可修改性。
同一工程其图面风格保持一致。
下面的有些设置值规定了范围，但在一个工程项目必须是定值。
3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。
3.2 所有对象之颜色、线型、线宽必须随层。
3.3 采用线型比例对应图纸主比例的线型。
3.4 图形电子文件要确保所有单位AutoCAD都能打开，图中不含外单位不能使用的信息，如自编的型文件、非Auto CAD缺省字体或非常用字体，更不得含非AutoCAD对象。
4.图层4.1 系统缺省的0层一般不要使用。
4.2 图层设置遵循一定的规则。
4.2.1 除客户特殊要求外，图层命名如下：a. 实际构件：颜色编号＋线型名称，当线型为实线COUNTINUOUS时线型名省去。
如1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7；b. 尺寸标注：DIMENSION ；c. 文字说明：颜色编号＋NOTE, 当颜色编号为7（白色）时颜色编号省去。
如：2-NOTE , 5-NOTE , NOTE ；d. 图框：缺省取 TITLE ；e. 视口框线：VIEW , 当使用图纸空间时，把视口框线放置在 VIEW 层内并将其关闭。
f. 特殊图层：指由二次开发程序自动生成的图层。
4.3 只要做到不同类构件用不同的颜色线型区分开，用《分层随层处理2003》软件可以自动生成图层，不必刻意建立图层。
5.线型5.1 线型全局比例因子对应图纸主比例，即1：100的图纸其线型比例即为100。
5.2 对象缩放比例：1.0 。
5.3 当个别线条过短不能显示其线型时，仅修改此线条特性。
5.3 线型文件;; STRUCTURE.LIN;; Ver. 1.0 ---Structure Linetype file;;;; 5/20/98 - By CYN;;*CENTER,Center, _____ _ _____ _ _____ _ _____ _ _____ _ _____ _ ______A,20,-1,.8,-1*CENTER1,Center1,___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ _____A,10,-1,.5,-1*CENTER2,Centre2,__ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ ___A,5,-1,.5,-1*DASHED,Dashed,___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___A,5,-1.5*DASHED1,Dashed1,__ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __A,3,-1*DASHED2,Dashed2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,2,-1*DASHED3,Dashed3,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-1*DOT,Dot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A, 0, -5*DOT1,Dot (.5x) .......................................................A, 0, -2.5*HIDDEN,Hidden, ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ____A,5,-3*HIDDEN1,Hidden1,__ __ __ __ __ __ __ __ __ __ __ __ __ __A,2,-1*HIDDEN2,Hidden2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-.8*PHANTOM,Phantom,____ _ _ _____ _ _ _____ _ _ _____ _ _ _____ _ _ ____A,15,-1.5,.8,-1.5,.8,-1.5*PHANTOM1,Phantom1, ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ __A,7,-1,.5,-1,.5,-1*PHANTOM2,Phantom2, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,3,-1,.4,-1,.4,-1*PHANTOM3,Phantom3, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,2,-1,.3,-1,.3,-1*RAIL,*Mline->Rail Linetype, __ __ __ __ __ __ __ __ __ __ __A,7,-7*RAIL1,*Mline->Rail Linetype,__ __ __ __ __ __ __ __ __ __ __A,5,-56.文字6.1 基本设置6.1.1 文字设置要尽量简单，类型少，不得有重复设置。

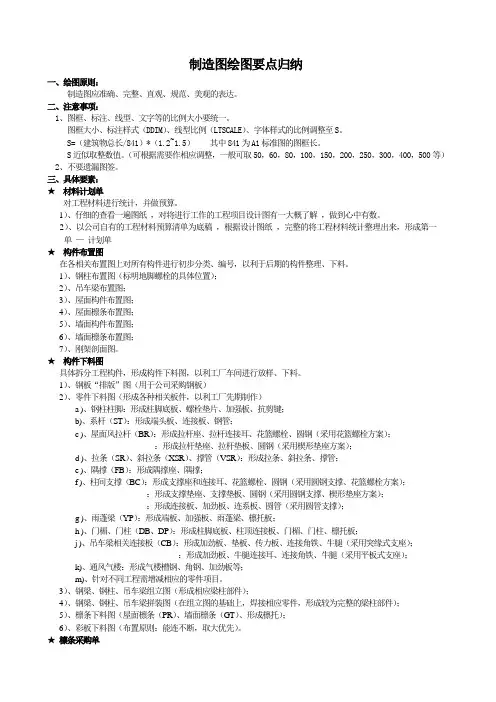

钢结构制造详图绘图要点归纳
制造图绘图要点归纳一、绘图原则：制造图应准确、完整、直观、规范、美观的表达。
二、注意事项：1、图框、标注、线型、文字等的比例大小要统一。
图框大小、标注样式（DDIM）、线型比例（LTSCALE）、字体样式的比例调整至S。
S=（建筑物总长/841）*（1.2~1.5）其中841为A1标准图的图框长。
S近似取整数值。
（可根据需要作相应调整，一般可取50，60，80，100，150，200，250，300，400，500等）2、不要遗漏图签。
三、具体要素：★材料计划单对工程材料进行统计，并做预算。
1）、仔细的查看一遍图纸，对将进行工作的工程项目设计图有一大概了解，做到心中有数。
2）、以公司自有的工程材料预算清单为底稿，根据设计图纸，完整的将工程材料统计整理出来，形成第一单—计划单★构件布置图在各相关布置图上对所有构件进行初步分类、编号，以利于后期的构件整理、下料。
1）、钢柱布置图（标明地脚螺栓的具体位置）；2）、吊车梁布置图；3）、屋面构件布置图；4）、屋面檩条布置图；5）、墙面构件布置图；6）、墙面檩条布置图；7）、刚架剖面图。
★构件下料图具体拆分工程构件，形成构件下料图，以利工厂车间进行放样、下料。
1）、钢板“排版”图（用于公司采购钢板）2）、零件下料图（形成各种相关板件，以利工厂先期制作）a )、钢柱柱脚：形成柱脚底板、螺栓垫片、加强板、抗剪键；b)、系杆（ST）：形成端头板、连接板、钢管；c )、屋面风拉杆（BR）：形成拉杆座、拉杆连接耳、花篮螺栓、圆钢（采用花篮螺栓方案）；：形成拉杆垫座、拉杆垫板、圆钢（采用楔形垫座方案）；d )、拉条（SR）、斜拉条（XSR）、撑管（VSR）：形成拉条、斜拉条、撑管；e )、隅撑（FB）：形成隅撑座、隅撑；f )、柱间支撑（BC）：形成支撑座和连接耳、花篮螺栓、圆钢（采用圆钢支撑、花篮螺栓方案）；：形成支撑垫座、支撑垫板、圆钢（采用圆钢支撑、楔形垫座方案）；：形成连接板、加劲板、连系板、圆管（采用圆管支撑）；g )、雨蓬梁（YP）：形成端板、加强板、雨蓬梁、檩托板；h )、门楣、门柱（DB、DP）：形成柱脚底板、柱顶连接板、门楣、门柱、檩托板；j )、吊车梁相关连接板（CB）：形成加劲板、垫板、传力板、连接角铁、牛腿（采用突缘式支座）；：形成加劲板、牛腿连接耳、连接角铁、牛腿（采用平板式支座）；k)、通风气楼：形成气楼槽钢、角钢、加劲板等；m)、针对不同工程需增减相应的零件项目。
钢结构详图绘制规则DOC
钢结构详图绘制规则在钢结构工程中，详图绘制是十分重要的一个环节，它是设计、生产、安装和验收等各个阶段的重要依据。
因此，正确、规范的绘制详图对于保证工程安全质量和顺利实施具有至关重要的意义。
本文将详细介绍钢结构详图绘制的规则。
1. 绘图基本原则1.1 绘图应力求简洁明了，表达清晰，尽可能减少不必要的图形、文字和符号。
1.2 绘图尺寸应准确，符合国家规定的比例尺标准，尺寸标注应与结构图形的实际尺寸相符，并符合行业标准要求。
在绘制过程中，应注意尺寸链的正确性和清晰性。
1.3 绘图应统一化，符合国家现行标准，符合行业统一标准。
如图形符号、交汇线的位置、箭头方向、文字大小、字形、符号等。
1.4 绘图质量要求高，图样应有一定的美感和艺术感，英文字母、数字要规范，写字工整、清晰。
图样规范、标注规范、尺寸标注劲度清晰。
2. 绘图方法2.1 绘制方式：手绘、计算机辅助绘图。
2.2 计算机辅助绘图时应选择专业绘图软件，如CAD等，避免使用较为简单的画图软件。
2.3 绘图比例应符合规定，常用的绘图比例有 1:50、1:100、1:200、1:500。
2.4 符号标注应符合钢结构图样绘制规范，常用的符号有半圆、方块、三角形等，其意义应符合标准要求。
2.5 尺寸标注应用CAD软件自动标注，标注符号应符合国家标准要求，字体大小要适宜，误差要符合要求，尺寸线的位置要符合标准。
3. 图纸的分类和内容3.1 钢结构半详图：由图层、荷载及其转移方向、梁、柱等单元构件的轮廓和一些重要的局部细节等组成，图纸中标出了构件之间的距离和圆心距离等尺寸信息，但是缺乏程序上的重要细节。
3.2 钢结构结构详图：是更为详细、准确的图纸。
其内容包含如：结构尺寸、标高、钢材品种、型号和规格、对接缝标识等。
详图还要标注的是各构件的编号和与之有关的附加信息等。
3.3 附图：由于详图图纸的大小和细节限制，一些细节需要在附图中绘制，如细节放大图、特殊构造图和重要节点图等。
钢结构制图基本规定
2020/3/6
45
6. 标高 6.1 标高符号应以直角等腰三角形表示，
按图1-27a所示形式用细实线绘制， 如标注位置不够，也可按图1-27b所 示形式绘制.标高符号的具体画法如图 1-27c，d所示.
2020/3/6
46
6.2 室外地坪标高符号，宜用涂黑的三角 形表示（图1-28a），具体画法如图128b所示.
2020/3/6
11
六. 符号： 1.1 剖视的剖切符号应符合下列规定： 1.1.1 剖视的剖切符号应由剖切位置及投射
方向线组成，均应以粗实线绘制. 剖切 位置线的长度宜为6-10mm；投射方向 线应垂直于剖切位置线，长度应短于剖 切位置线，宜为4-6mm（图1-1）.绘制 时，剖视的剖切符号不应与其他图线接 触.
2020/3/6
60
2020/3/6
61
2020/3/6
62
2020/3/6
63
2. 螺栓，孔，电焊铆钉的表示方法应符 合表1-5中的规定.
2020/3/6
64
2020/3/6
65
谢谢各位！
2020/3/6
66
2020/3/6
16
索引符号应按下列规定编写： 2.1.1 索引出的详图,如与被索引的详图同在一
张图纸内，应在索引符号的上半圆中用阿 拉伯数字注明该详图的编号，并在下半圆 中间画一段水平细实线（图1-3b）. 2.1.2 若详图不在同一张图纸内，应在索引符 号的上半圆中用阿拉伯数字注明该详图的 编号， 在索引符号的下半圆中用阿拉伯 数字注明该详图所在图纸的编号(图1-3c). 数字较多时，可加文字注明.
长尺寸=总长的形式标注"（图1-22）.
2020/3/6
钢结构制图基本规定士兴钢构课件
目录
• 钢结构制图基本规定 • 钢结构符号表示方法 • 钢结构制图步骤 • 钢结构制图实例 • 总结与展望
01
钢结构制图基本规定
图纸幅面与格式
01
图纸幅面
02
图纸格式
根据图纸内容选择合适的图纸幅面，常用的有A0、A1、A2、A3、 A4等。
图纸格式应符合国家制图标准，包括标题栏、图框线、幅面线、对中 标志等。
遵循安全规范
钢结构制图涉及到建筑安全，因此基本 规定遵循相关安全规范，确保图纸的安 全性和可靠性。
钢结构制图技术的发展趋势
智能化制图
随着科技的发展，未来钢结构制图 将更加智能化，利用计算机软件实
现自动化绘制和数据处理。
标准化与定制化结合
在统一制图标准的基础上，未来将 更加注重根据具体项目需求进行定 制化设计，以满足多样化的市场需
尺寸标注
01
02
尺寸标注应准确、完整，包括线性尺寸、角度尺寸、半径尺寸等。
尺寸标注应遵循国家制图标准，标注在图形外，尽量不与图形重叠。
焊缝符号
焊缝符号应符合相关标准规定，包括 基本符号、辅助符号、补充符号等。
焊缝尺寸标注应准确、完整，包括焊 缝长度、焊缝宽度、焊缝高度等。
02
钢结构符号表示方法
螺栓连接
图纸上应标注螺栓连接的位置和规格，包括螺栓的数量、直径和排列方式等参 数。
节点板的表示方法
节点板的形状
图纸上应标注节点板的形状和尺寸，以便于施工时制作合适的节点板。
节点板的连接方式
图纸上应标注节点板的连接方式，如焊接、螺栓连接等，以便于施工时选择合适 的连接工艺。
钢结构的简化画法
等效简化
钢结构绘图规则.
钢结构绘图规则1. 适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。
1.2 在客户没有特殊规定或要求时。
1.3 客户有规定,但与本规则一致或用本规则绘制的图纸最终很容易转化时。
2. 基本要求2.1 图纸必须正确、简洁、合理。
Auto CAD 设置要保证其通用性及可修改性。
同一工程其图面风格保持一致。
下面的有些设置值规定了范围,但在一个工程项目必须是定值。
3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。
3.2 所有对象之颜色、线型、线宽必须随层。
3.3 采用线型比例对应图纸主比例的线型。
3.4 图形电子文件要确保所有单位 AutoCAD 都能打开,图中不含外单位不能使用的信息,如自编的型文件、非 Auto CAD缺省字体或非常用字体,更不得含非AutoCAD 对象。
4. 图层4.1 系统缺省的 0层一般不要使用。
4.2 图层设置遵循一定的规则。
4.2.1 除客户特殊要求外,图层命名如下:a. 实际构件:颜色编号+线型名称,当线型为实线 COUNTINUOUS 时线型名省去。
如 1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7;b. 尺寸标注:DIMENSION ;c. 文字说明:颜色编号+NOTE, 当颜色编号为 7(白色时颜色编号省去。
如:2-NOTE , 5-NOTE , NOTE ;d. 图框:缺省取 TITLE ;e. 视口框线:VIEW , 当使用图纸空间时,把视口框线放置在 VIEW 层内并将其关闭。
f. 特殊图层:指由二次开发程序自动生成的图层。
4.3 只要做到不同类构件用不同的颜色线型区分开,用《分层随层处理 2003》软件可以自动生成图层,不必刻意建立图层。
5. 线型5.1 线型全局比例因子对应图纸主比例,即 1:100的图纸其线型比例即为 100。
5.2 对象缩放比例:1.0 。
5.3 当个别线条过短不能显示其线型时,仅修改此线条特性。
钢结构制图基本规定
2020/5/24
16
索引符号应按下列规定编写： 2.1.1 索引出的详图,如与被索引的详图同在一
张图纸内，应在索引符号的上半圆中用阿 拉伯数字注明该详图的编号，并在下半圆 中间画一段水平细实线（图1-3b）. 2.1.2 若详图不在同一张图纸内，应在索引符 号的上半圆中用阿拉伯数字注明该详图的 编号， 在索引符号的下半圆中用阿拉伯 数字注明该详图所在图纸的编号(图1-3c). 数字较多时，可加文字注明.
59
2020/5/24
60
2020/5/24
61
2020/5/24
62
2020/5/24
63
2. 螺栓，孔，电焊铆钉的表示方法应符 合表1-5中的规定.
2020/5/24
64
2020/5/24
65
谢谢各位！
2020/5/24
66
2020/5/24
11
六. 符号： 1.1 剖视的剖切符号应符合下列规定： 1.1.1 剖视的剖切符号应由剖切位置及投射
方向线组成，均应以粗实线绘制. 剖切 位置线的长度宜为6-10mm；投射方向 线应垂直于剖切位置线，长度应短于剖 切位置线，宜为4-6mm（图1-1）.绘制 时，剖视的剖切符号不应与其他图线接 触.
2020/5/24
19
2.3 零件的编号以直径为4-6mm（同一图样 应保持一致）的细实线圆表示，其编号 应为从上到下，从左到右，先型钢，后 钢板，用阿拉伯数字按顺序编写（图15）.
2020/5/24
20
2.4 详图的位置和编号，应以详图符号表 示.详图符号的圆应以直径为14mm粗实 线绘制，详图应按下列规定编号：
2020/5/24
26
七. 尺寸标注 1. 尺寸数字 1.1 图样上的尺寸，应以尺寸数字为准，不
钢结构专业图纸规范
钢结构专业图纸规范1. 引言钢结构是一种具有高强度、轻质、耐腐蚀和可重复使用的结构形式，广泛应用于建筑、桥梁和其他工程项目中。
钢结构专业图纸规范是为了确保钢结构设计与施工的质量和安全而制定的指导性文件。
本文档将详细介绍钢结构专业图纸规范的要求和内容。
2. 基本要求2.1 符号和单位在钢结构专业图纸中应使用符合国家标准的相关符号和单位，以确保不同图纸之间的一致性和通用性。
标注的符号应简洁明了，易于辨认和理解。
2.2 尺寸和公差钢结构图纸中的尺寸应按照国家标准规定进行标注，并应考虑钢材的制造公差。
图纸尺寸的标注应准确无误，尺寸之间应存在合理的比例关系。
2.3 详图要求详图应包含构件的几何形状和尺寸，以及连接方式和细节。
详图应清晰、准确地表达钢结构的设计意图，对于较为复杂的构件或连接方式，可以适当增加图纸的比例或使用详细的放大视图。
2.4 图例和图符图例和图符是图纸中的重要组成部分，用于表达和标识不同元素和组件。
图例和图符应符合国家或行业标准，以确保在不同图纸之间的一致性和通用性。
2.5 标题和编号每个钢结构专业图纸应有清晰的标题和编号，以便于管理和查找。
标题应简明扼要地反映图纸内容，编号应符合公司或项目的编号体系。
3. 图纸内容3.1 总布图总布图是钢结构专业图纸中的重要组成部分，用于表达整个结构的布置和相对位置。
总布图应准确无误地体现结构的整体形态和几何关系，包括主要构件的位置和跨度等信息。
3.2 断面图断面图用于表达钢结构构件的截面形状和尺寸。
对于复杂的构件，应提供截面图来更清晰地展示其形状和细节。
断面图应标注尺寸、材料和公差等重要信息。
3.3 细部图细部图用于表达连接方式、节点细节和构件之间的协调关系。
细部图应标注尺寸、材料、焊缝和螺栓等细节信息，以确保施工的准确性和安全性。
3.4 零部件图零部件图是钢结构中不同构件的分解图，用于展示构件的形状和组成部分。
零部件图应标注各个组成部分的尺寸、数量和材料等信息，以便于制造和安装。
钢结构制图基本规定
2019/10/18
23
3.2 同时引出几个相同部分的引出线，宜 互相平行（图1-9a），也可画成集中于 点的放射线（图1-9b）.
2019/10/18
19
2.3 零件的编号以直径为4-6mm（同一图样 应保持一致）的细实线圆表示，其编号 应为从上到下，从左到右，先型钢，后 钢板，用阿拉伯数字按顺序编写（图15）.
2019/10/18
20
2.4 详图的位置和编号，应以详图符号表 示.详图符号的圆应以直径为14mm粗实 线绘制，详图应按下列规定编号：
59
2019/10/18
60
2019/10/18
61
2019/10/18
62
2019/10/18
63
2. 螺栓，孔，电焊铆钉的表示方法应符 合表1-5中的规定.
2019/10/18
64
2019/10/18
65
谢谢各位！
2019/10/18
66
2019/10/18
31
3.1 半径的尺寸线应一端从圆心开始，另一 端画箭头指向圆弧.半径数字前应加注 半径符号“R”（图1-14）.
2019/10/18
32
3.2 较小圆弧的半径，可按图1-15形式标注.
2019/10/18
33
3.3 较大圆弧的半径，可按图1-16形式标注.
2019/10/18
示，并应以粗实线绘制，长度宜为6-
10mm.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/11/12
16
索引符号应按下列规定编写： 2.1.1 索引出的详图,如与被索引的详图同在一
张图纸内，应在索引符号的上半圆中用阿 拉伯数字注明该详图的编号，并在下半圆 中间画一段水平细实线（图1-3b）. 2.1.2 若详图不在同一张图纸内，应在索引符 号的上半圆中用阿拉伯数字注明该详图的 编号， 在索引符号的下半圆中用阿拉伯 数字注明该详图所在图纸的编号(图1-3c). 数字较多时，可加文字注明.
2020/11/12
26
七. 尺寸标注 1. 尺寸数字 1.1 图样上的尺寸，应以尺寸数字为准，不
得从图上直接按比例量取. 1.2 图样上的尺寸单位必须以毫米为单位. 1.3 尺寸数字的方向，应按图1-12a的规定
注写.若尺寸数字在30 °斜线区内，宜 按图1-12b的形式注写.
3. 一个工程设计中，每个专业所使用的图
纸，一般不宜多于两种幅面，不含目录 及表格的A4幅面.
2020/11/12
3
二.图线的规定
1. 图线宽度b分别为0.35，0.5，0.7，1.0， 1.4，2.0mm,每个图样应根据复杂程度 与比例大小，确定基本线宽.
2. 钢结构制图应选用表1-2所示的图线.
2020/11/12
19
2.3 零件的编号以直径为4-6mm（同一图样 应保持一致）的细实线圆表示，其编号 应为从上到下，从左到右，先型钢，后 钢板，用阿拉伯数字按顺序编写（图15）.
2020/11/12
20
2.4 详图的位置和编号，应以详图符号表 示.详图符号的圆应以直径为14mm粗实 线绘制，详图应按下列规定编号：
2.4.1 详图与被索引的图样同在一张图纸内 时，应在详图符号内注明详图的编号（ 图1-6）.
2020/11/12
21
2.4.2 详图与被索引的图样不在一张图纸内 时，应在上半圆中注明详图编号，在下 半圈中注明被索引的图样的编号（图17）.
2020/11/12
22
3. 引出线： 3.1 引出线应以细实线绘制，宜采用水平方向的

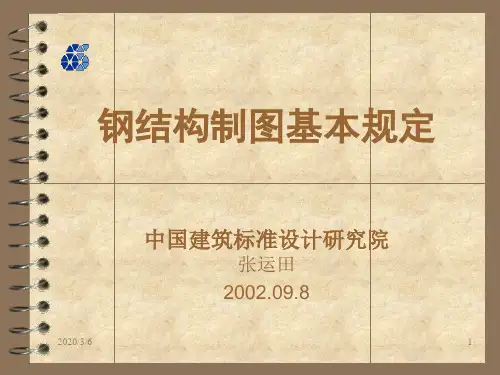

钢结构制图基本规定
中国建筑标准设计研究院
张运田
2002.09.8
2020/11/12
1
一.图纸幅面规格： 钢结构的图纸幅面规格应按照 房屋建 筑制图统一标准 GB/T50001-2001执行.
1. 图纸的幅面及图框尺寸详见表1-1.
2020/11/12
2
2. 图纸以短边作为垂直边称为横式，以短 边作为水平边称为立式.一般A0~A3图 纸宜横式使用；必要时也可立式使用.
2020/11/12
4
2020/11/12
5
2020/11/12
6
2020/11/12
7
2020/11/12
8
四.字体及计量单位：
1. 图纸上所需书写的文字.数字或符号等,均 应笔画清晰,字体端正,排列整齐；标点 等符号应清楚正确.
2020/11/12
9
2. 汉字的简化字书写，必须符合国务院公 布的 汉字简化方案 和有关规定.
2020/11/12
12
2020/11/12
13
1.1.2 剖视剖切符号的编号采用阿拉伯数字 或大写英文字母，由左至右.由下至上
连续编排，并标注在剖视方向线的端部
. 1.1.3 需要转折的剖切位置线，应在转角的
外侧加注与该符号相同的编号. 1.2 断面的剖切符号应符合下列规定： 1.2.1 断面的剖切符号应只用剖切位置线表
2020/11/12
24
4. 其他符号： 4.1 对称符号由对称线和两端的两对平行
线组成.对称线用细点画线绘制；平行 线用细实线绘制，其长度宜为6-10mm ，每对的间距宜为2-3mm；对称线垂直
平分于两对平行线，两端超出平行线宜 为2-3mm（图1-10）.
2020/11/12
25
4.2 连接符号应以折断线表示需连接的部 位.两部位相距过远时，折断线两端靠 图样一侧应标注大写拉丁字母表示连接 编号.两个被连接的图样必须用相同的 字母编写（图1-11）.
3. 汉字,拉丁字母,阿拉伯数字与罗马数字 的书写排列应遵照GB50001规定.
4. 钢结构的长度计量单位以mm（毫米） 计，标高以m（米）计.
2020/11/12
10
五. 比例： 1. 钢结构设计在绘图前必须按比例放样.绘
图时根据图样的用途，被绘物体的复杂 程度，选择适当比例放大样. 2. 当采用计算机放样时，因它具有捕捉功 能，可不受比例大小的限制.
2020/11/12
17
2.1.3 索引出的详图，如采用标准图，应在 索引符号水平直径的延长线上加注该标 准图册的编号（图1-3d）.
2020/11/12
18
2.2 索引符号如用于索引剖视详图，应在 被剖切的部位绘制剖切位置线，并以引 出线引出索引符号，引出线所在的一侧 应为投射方向.索引符号的编写同2.1条 的规定详见（图1-4a.b.c.d）.
直线.与水平方向成30 °,45° ,60° ,90° 的直线，或经上述角度再折为水平线.文字说 明宜注写在水平线的上方(图1-8a),也可注写 在水平线的端部（图1-8b）.索引详图的引出 线， 与水平直径线相连接（图1-8c）.
2020/11/12
23
3.2 同时引出几个相同部分的引出线，宜 互相平行（图1-9a），也可画成集中于 点的放射线（图1-9b）.
2020/11/12
11
六. 符号： 1.1 剖视的剖切符号应符合下列规定： 1.1.1 剖视的剖切符号应由剖切位置及投射
方向线组成，均应以粗实线绘制. 剖切 位置线的长度宜为6-10mm；投射方向 线应垂直于剖切位置线，长度应短于剖 切位置线，宜为4-6mm（图1-1）.绘制 时，剖视的剖切符号不应与其他图线接 触.
示，并应以粗实线绘制，长度宜为6-
10mm.
2020/11/12
14
1.2.2 断面剖切符号应编写所在的剖视方向 的一侧.
2020/11/12
15
1.3 剖面图或断面图，如与被剖切图样不在 同一张图内，可在剖切位置线的另一侧
注明其所在图纸的编号，也可以在图上 集中说明. 2. 索引符号与详图符号： 2.1 图样中的某一局部或构件，如需另见详 图，应以索引符号索引（图1-3a）.索符 号是由直径为10mm的圆和水平直径组 成，圆及水平直径均应以细实线绘制.
