家居翅片管散热器安装步骤PPT课件
翅片管散热器安装方法
支管直接从地下漏出地面与翅片管散热器连
接，这样每组翅片管散热器都有两根管子漏在 外面，不仅不美观而且容易碰坏。3.一期施工
时一定要根据业主所定的翅片管散热器的片
数、单片宽、片间接距、进出水方式和接口中 心距进行管道固定和封槽，要求尺寸要留准确，
否则影响后期的翅片管散热器安装。一期工程
结束时业主到现场验收合格后，施工人员才可 以封槽，一期工程结束。暖气一期工程完工后，
安装位置等，并与销售商签订翅片管散热器购
销合同。 与翅片管散热器施工单位签订施工协议，
以确保施工质量和风险，一般施工单位要在施
工协议上注明，暖气系统的施工至少要质保一 个采暖季。如果翅片管散热器销售单位和施工
单位为同一个单位势最好。
翅片管散热器安装的一期工程施工。翅片 管散热器的安装分为两个步骤（圣劳伦斯在此
装修工人在装修过程中必须注意爱护暖气管道
和设施，不得移动、损坏。按照国家的有关规 定，暖气系统加压检测要按照以下步骤进行： （1）将试验管道末端封堵，缓慢注水，同
时将管道内气体排出； （2）充满水后，进行水密性检查；
（3）加压宜用手动泵缓慢升压，升压时间
不得小于 10min;
（4）升至规定试验压力后（压力得 1.5 倍，
翅片管散热器安装的二期工程施工。在顾
客家装修进行到墙壁已粉刷完毕或贴好墙纸
后，进行二期工程施工，翅片管散热器的安装，
安装完毕并打压检测合格后，才可以进行木地 板的安装。按照有关国家规定，二期工程加压
检测步骤如下：
（1）在加压前，要对整个系统进行冲洗，
确保系统中没有杂质；
（2）在确保管道末端都封堵，并且翅片管
散热器的堵头和排气阀都拧紧的情况下，对系 统进行缓慢注水，同时利用翅片管散热器的排
散热器的安装方法
散热器的安装方法
散热器的安装方法通常包括以下几个步骤：
1. 准备工作：首先确定散热器的位置，确保周围空间足够用于安装，同时需要对墙壁或地面进行准确测量，以确定散热器的安装位置。
2. 找到支撑点：根据散热器的尺寸和重量，在安装位置上找到合适的支撑点。
可以使用墙壁上的螺丝孔或者钢结构等固定物作为支撑点。
3. 固定固定架：将散热器的固定架无损装配在支撑点上，确保固定架与支撑点紧密连接，固定结构稳固。
4. 连接散热器与管道：将散热器与管道进行连接，通常是使用管道连接器或螺纹进行连接。
确保连接紧固并无渗漏。
5. 连接电源：如果散热器需要电源供电，将电源线连接到散热器上，并确保电源线接地良好。
6. 测试：将散热器正常启动，检查散热器是否正常工作，确保无渗漏和电气故障。
7. 清洁和维护：定期清洁散热器表面的灰尘和杂质，避免影响散热效果。
同时，定期检查散热器的固定架和连接管道是否松动，需要及时修复。
请注意，在进行散热器安装之前，建议先阅读安装手册并遵循制造商的安装说明。
如果您不具备相关经验，最好找专业人士或技术人员进行安装。
翅片管及翅片管换热器PPT课件
第8页/共23页
(4)当介质被加热时，与光管相比，同样热负荷下的翅片管 管壁温度有所降低，这对减轻金属面的高温腐蚀和超温破坏 是有利的。
不管介质是被加热或冷却，传热温差都比光管时小， 这对减轻管外表面结垢是有利的。结垢减轻的另一重要原因 是翅片管不会象光管那样沿圆周或轴向结成均匀的整体垢层， 沿翅片和管子表面结成的垢片在胀缩的作用下，会在翅片根 处断裂，促使硬垢自行脱落；
第20页/共23页
翅片管空气冷凝器的传热系数
被冷却介质
传热系数W/(m2℃)
水蒸气
773～790
氨
570～688
氟利昂
337～454
轻汽油
454
煤油
372
注：以光管外表面积为基准，翅化比为16.9
第21页/共23页
六、结构布置
根据传热计算所得的换热面积、流量、流速，确定管子 的数量。
第22页/共23页
K——为以翅管总外表面积为基准的传热系数，
ΔT——管内外流体的有效平均温差，
F′——光管的外表面积，
F——翅片管总的外表面积。
第18页/共23页
(2) 传热系数的计算(以F′为基准) 当壁面温度与换热系数均一定时，翅片管的传热系数
除多了翅片热阻外，翅片管传热系数计算式子完全一致。 (3) 翅片管传热系数的经验值(以F′为基准) (4) 压降计算
(1)厚度不变的直肋 (2)可变厚度的直肋 (3)厚度不变的圆肋
第13页/共23页
2. 翅(肋)片的效率及翅化比
(1)翅(肋)片的效率 是翅片管的实际传热量与假定肋片的温度都处于肋基
《散热器的安装》课件
安装前的准备工作
在正式安装散热器之前，有一些准备工作是必不可少的。本节将向您介绍安装前需要进行的准备工作，以确保 顺利完成安装。
安装位置的选择
选择正确的安装位置是散热器能够发挥最佳性能的关键。本节将探讨如何选择最佳的安装位置，并避免一些常 见的错误。
《散热器的安装》PPT课 件
欢迎来到《散热器的安装》PPT课件。本课程将带领您深入了解散热器的安装 步骤、相关知识和技巧，让您轻松掌握这一重要的家居维修技能。
ห้องสมุดไป่ตู้
课程介绍
本节将向您介绍本课程的主要内容和目标，以及学习本课程的重要性和好处。
散热器的作用和原理
了解散热器的作用和原理对于正确安装散热器至关重要。本节将详细解释散热器的作用以及其在调节室内温度 方面的原理。
散热器的种类
散热器有多种不同类型，如露天式、嵌入式、电动式和传统式。本节将介绍 常见的散热器种类及其特点和适用场景。
选择合适的散热器
在安装散热器之前，选择适合您家庭需求和装修风格的散热器至关重要。本 节将提供一些实用的建议，帮助您做出明智的选择。
工具和材料准备
在进行散热器安装前，确保您配备了需要的工具和材料是非常重要的。本节 将列出所需工具和材料清单，并提供一些选购建议。

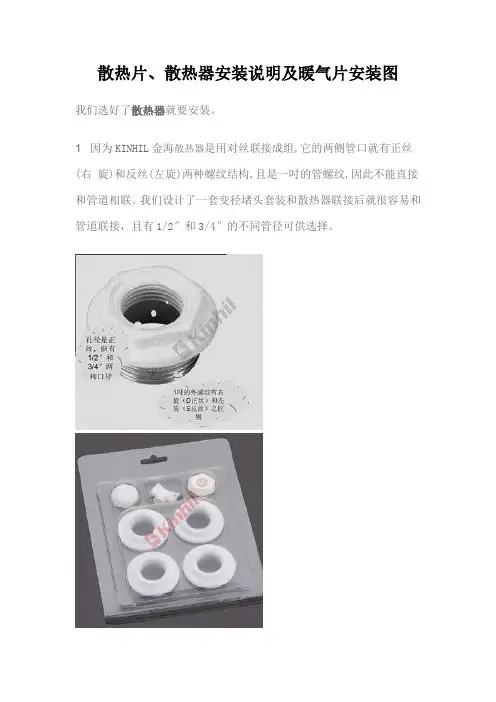

散热片、散热器安装说明及暖气片安装图
散热片、散热器安装说明及暖气片安装图
我们选好了散热器就要安装。
1 因为KINHIL金海散热器是用对丝联接成组,它的两侧管口就有正丝(右旋)和反丝(左旋)两种螺纹结构,且是一吋的管螺纹,因此不能直接和管道相联。
我们设计了一套变径堵头套装和散热器联接后就很容易和管道联接，且有1/2″和3/4″的不同管径可供选择。
2 变径堵头套装里面装有2个外螺纹右旋（D正丝）变径堵头和2
个左旋（S反丝）变径堵头；1个排气阀和一个堵头。
一组散热器只要1 套变径堵头套装件即可。
在选用变径堵头套装件时，切勿忘记选择和管道阀门相配匹的口径规格，即1/2″或3/4 ″。
在散热器上，我们面向散热器正面，右侧的上下两孔是右旋（D
正丝），用堵头上有D字的堵头；左侧的上下两孔是左旋（S正丝），用堵头上有S字的堵头。
3 金海散热器属挂壁式的，因此，每组散热器还必须配备有2~6个挂钩，具体数量视散热器中心距和片数而定。
散热器选型及安装培训教材-PPT精品文档
连接方式
同侧上进下回 1.6m内采用
异侧上进下回 长于1.6m采用
下进下回 不建议采用
下进上回 不要采用
单管串联
并联异程
并联同程
章鱼式
安装案例
安装案例
安装案例
安装案例
科技创造未来，品质提升生活。
暖立方收集Leabharlann 理80°C/60°C热输出比
散热量/米 型号 高度 W 14℃ kcal/h W 16℃ kcal/h W 18℃ kcal/h W 20℃ kcal/h W 22℃ kcal/h
300
400 500 22 PKKP 600 750 900
1189 1023 1132
973
1089
936
1032
887
95°C/70°C热输出比
散热量/米 型号 高度 W 14℃ kcal/h W 16℃ kcal/h W 18℃ kcal/h W 20℃ kcal/h W 22℃ kcal/h
300
400 500 22 PKKP 600 750 900
1547 1330 1490 1281 1433 1232 1375 1182 1318 1133
钢制版式散热器选型及安装培训教材
暖立方收集整理
工作原理
70%对流散热 + 30%辐射散热
产品优点
热工性能好 升温快、热效率高
质量稳定、承压大
美观耐看
规格型号
10P 11PK 20PP
21PKP
22PKKP
33DKEK
22PKKP型安装参数
高度 (mm) 300 接口距 (mm) 249 厚度 (mm) 长度 (mm)
2363 2032 2249 1934 2163 1860 2050 1762 1936 1664 2763 2375 2629 2261 2530 2175 2396 2061 2263 1946
第二章-散热器PPT课件
A
C
安装形式同前，但罩子上
面空气流通孔宽度C不小于 散热器的宽度，罩子前面
A 100 mm, 3 1.15
下端的孔口高度不小于
A
100mm，其它部分为格栅
A
安装形式同前，空气流 通口开在罩子前面上下
3 1.0
两端，其宽度如图
0.8A
0.8A 1.5A
A
A
散热器用档板挡住，挡 板下端留有空气流通口，
38
➢
散热器连接形式修正系数
2
所有散热器传热系数的关系式，都是在散热器支管与散
热器同侧连接，上进下出的实验状况下整理得出。当
散热器支管与散热器连接方式不同时，由于散热器外
表面温度场变化的影响，使散热器的传热系数发生变
化。当按上进下出实验公式计算其他连接形式传热系
数时，应预以修正。
➢
散热器安装形式修正系数
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
第二节 散热器的计算
1．目的 确定散热器的面积F和片数n
34
2.面积计算
Q-散热器的散热量,w
Tpj-散热器内热媒平均温 度℃
F Q
t t K ( ) 1 2 3 pj n
tn-供暖室内计算温度 ℃
(6)铸铁散热器的组装片数，不宜超过下列数值： 二柱(M132型)—20片；柱型(四柱)—25片；长 翼型—7片
43
44
8．散热器计算例题 [例题] 某房间设计热负荷为1600w,室内安装四柱813型
散热器，散热器明装在墙龛内，散热器距顶板 高度为100mm。供暖系统为双管上供式。设 计供、回水温度为：95℃/70℃，室内供暖管 道明装，支管与散热器的连接方式为异侧连接， 下进下出，计算散热器面积时，不考虑管道向 室内散热的影响。求散热器面积及片数。
001_室内散热器组对与安装
注：钢制闭式散热器也可以按厂家每组配套的托架安装。 （3）散热器安装 A 将柱型散热器(包括铸铁和钢制)和辐射对流散热器的炉堵和炉补心抹油， 加石棉橡胶垫后 拧紧。 B 带腿散热器稳装。 炉补心正扣一侧朝着立管方向， 将固定卡里边螺母上至距离符合要求的 位置，套上两块夹板，固定在里柱上，带上外螺母，把散热器推到固定的位置，再把固定卡的两 块夹板横过来放平正，用自制管扳子拧紧螺母到一定程度后，将散热器找直、找正，垫牢后上紧 螺母。 C 将挂装柱型散热器和辐射对流散热器轻轻抬起放在托钩上立直，将固定卡摆正拧紧。 D 圆翼型散热器安装。将组装好的散热器抬起，轻轻放在托钩上找直找正。多排串联时， 先将法兰临时上好，然后量出尺寸，配管连接。 E 钢制闭式串片式和钢制板式散热器抬起挂在固定支架上， 带上垫圈和螺母， 紧到一定程度
检验方法 用水准仪(水平 尺)、直尺、拉 线和尺量检查 用吊线和尺量 检查
全 长 内 的 弯 曲
用水准仪(水平 尺)、直尺、拉 线和尺量检查
钢 制
6.1 散热器组对、试压安装过程中要立向抬运，码放整齐。在土地上操作放置时下面要垫木 板，以免歪倒或触地生锈，未刷油前应防雨、防锈。 6.2 散热器往楼里搬运时，应注意不要将木门口、墙角地面磕碰坏。应保护好柱型炉片的炉 腿，避免碰断。翼型炉片防止翼片损坏。 6.3 剔散热器托钩墙洞时，应注意不要将外墙砖顶出墙外。在轻质墙上栽托钩及固定卡时应 用电钻打洞，防止将板墙剔裂。 6.4 钢制串片散热器在运输和焊接过程中防止将叶片碰倒，安装后不得随意登踩，应将卷曲 的叶片整修平整。 6.5 喷浆前应采取措施保护已安装好的散热器，防止污染，保证清洁。叶片间的杂物应清理 干净，并防止掉入杂物。 7．应注意的质量问题 7.1 散热器安装位置不一致。没按图纸施工或测量炉钩炉卡尺寸不准确造成。
各类型散热器安装方式说明
各类型散热器安装方式说明来源：华硕暖气片 /散热器类型很多，有不同材质的，不同形状的，片状、管状、进出水方式也各不相同，有上进下出、侧进侧出、下进下出、底进底出，然而不同的进出水方式，安装的要求也不尽相同。
一、钢制翅片管对流散热器储存、安装说明（立式下进下出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.7米，底部应垫高20cm存放。
2、立式散热器的安装方式有下进下出和上进上出两种类型。
3、散热器安装前应清除进口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面5cm。
4、散热器螺纹严格按建设部标准J/T6-1999加工制造，一般采用圆锥管螺纹或圆柱管螺纹两种。
5、系统实验与运行，请注意热水勿超过额定的工作压力值。
蒸汽勿超越0.3MPA（表压），并应设置自动减压阀。
二、钢制翅片管对流散热器储存、安装说明（侧进侧出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.7米，底部应垫高20cm存放。
2、侧进出型散热器分同侧连接、异侧连接和水平串连三种类型。
3、散热器安装前应清除进出口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面15cm。
般采用圆锥管螺纹或圆柱管螺纹两种。
5、系统实验与运行，请注意热水勿超过额定的工作压力值。
蒸汽勿超越0.3MPA（表压），并应设置自动减压阀。
三、铜管铝片散热器储存、安装说明（立式下进上出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.5米，底部应垫高20cm存放。
2、立式散热器的安装方式有下进下出和上进上出两种类型。
3、立式散热器安装前应清除进出口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面5cm。
翅片管散热器安装中明、暗管如何连接
节省空间
暗管埋藏在墙壁或地面内部，不占用室内 空间。
03
翅片管散热器安装中明 、暗管连接方式
明管连接方式
明管连接方式是指将翅片管散热器与管道直接相连，不进行隐蔽处理。这种连接 方式的优势在于安装简便、维护方便，适用于需要经常维护和检修的场合。同时 ，由于管道外露，散热效果较好，散热器散热效率高。
注意管件连接方式
采用合适的连接方式，如焊接、法兰连接等， 确保连接牢固、不漏水。
合理规划连接线路
根据实际需要合理规划管路走向，尽量减少 弯头数量以减少阻力。
考虑维修方便性
在设计明管连接时，应考虑日后维修的便利 性，便于拆卸和更换管件。
暗管连接注意事项
预先设计好图纸
在安装前应设计好暗管布置图 纸，标明管路走向、管件规格
需要注意的是，暗管连接方式安装较为复杂，需要专业的安装人员进行施工。同时，由于管道隐蔽， 散热效果可能略逊于明管连接方式。因此，在选择翅片管散热器的连接方式时，需要根据实际情况进 行综合考虑，选择最适合的连接方式。
04
翅片管散热器安装中明 、暗管连接注意事项
明管连接注意事项
确保连接管件质量
选择优质管件，避免因管件质量问题导致的 漏水或散热效果不佳。
等信息。
选材要符合要求
选用符合要求的管材和管件， 确保管道的耐压、耐腐蚀性能 。
施工时注意保护管道
在施工过程中，应采取措施保 护管道不受损坏，如加装保护 套等。
严格遵守施工规范
按照施工规范进行安装，确保 管道连接牢固、不漏水，同时
注意 、暗管连接常见问题及 解决方案
定期进行管道清洗，使用管道清洗工具或 高压水枪，保持管道通畅。
问题
暗管连接处容易漏水或渗水。
家装暖气片详细安装示意图
家装暖气片详细安装示意图暖气片安装方法暖气片安装方法一、在打开包装时，请认真核对包装内的暖气片型号、颜色、及附件是否齐全。
配件包括，1个丝堵、1个放气阀、3个支架。
暖气片安装方法二、必须安装进水阀和出水阀，不要为了省钱忽略这些过程。
暖气片安装方法三、在安装时应按照本册安装图来进行改造管路。
暖气片安装方法四、试压：关闭主管连接阀门，开启暖气片进水阀用试压设备来测试，实验压力应为正常使用压力的1.5倍，且不小于整个小区管网的实验压力，3-5分钟无渗漏为合格。
暖气片安装方法五、固定暖气片挂件应用水平尺效正暖气片的位置，以保证暖气片的横平竖直，及管件与暖气片的衔接部位准确连接。
暖气片安装方法六、请不要在安装过程中打开内包装的保护膜，以免损坏或划伤漆膜。
管道安装或管路改造的要求：1、选用连接管时，应选择经国家有关部门检测合格批准的水暖专用产品，管及管件的工作压力应大于管网系统实验压力，如无法确定管网压力时，请选用压力为12kg／cm2管及管件。
对管的弯度处理曲半径也不得小于4D。
2、每组暖气片进回水管需安装控制阀门，同时暖气片外延与立管间距不应小于200mm。
3、明装管需每隔300mm加装管卡。
4、如管道需穿墙必须加装套管。
暖气片安装位置一、宜低不宜高原则根据空气原理热气上升冷气下沉，暖气片安装越高造成的热量损失就越大，由于热量都是从暖气片上散发出来的，所以在选择位置时，既要考虑对流问题，又要考虑加热冷空气的问题。
70%对流热+30%辐射热，近乎完美的焊接距离和最佳的对流加热器体积设计，使雅克菲（AIRFEL系列）板式散热器拥有最佳的热输出率。
一般情况下，暖气片都应该安装在窗台下面，因为暖气片接近地面，既能使室内的空气发生对流，保持室温的均衡，又能使从窗户缝里钻进来的空气加热，起到防冷的作用。
二、窗户下优先原则暖气片安装位置置于窗下是不影响家俱的摆放，是能够有效阻隔冷空气进入给人造成的不适感。
不过具体的安装位置还要考虑客户家的具体格局等。
