热处理设备 电阻炉设计课件
热处理炉PPT
工件与前后左右炉墙的距离
应为100150mm;有效面积F1
(装料面积)为炉膛总面积的 70%85%,大型炉上限;炉底
宽度B与长度L之比保持在2/3
1/2范围内。
则
F1
p p0
;
第一层保温层(保温材料); 第二层耐火层(轻质粘土砖); 高温炉一般为三层: 第一层保温层(保温材料) 第二层过渡层(轻质砖) 第三层耐火层(重质砖或高铝转)
(3)炉顶 有平顶和拱顶两种形式,热处理炉大都采用拱顶。 拱
顶采用轻质楔形砖砌筑,上砌轻质保温制品;拱角砖采用重 质异型砖砌筑。 (4)炉门
(2)炉子总功率Q总
①连续作业电阻炉的Q总
炉子在使用过程中,由于炉衬损坏,散热损失加大,电 压波动、电热元件老化等引起炉子功率下降,所以炉子功率 要有一定的储备,其安装功率为
②周期作业电阻炉Q总
周期作业炉按加热阶段作为热平衡计算时间单位时,其 热损失为
Q总=Q件+Q辅+Q散+Q蓄+Q它
空炉升温时间为
⑤炉门开启时的散热损失Q辐
⑥溢气或吸气热损失
开启炉门或炉子有缝隙时,如果是可控气氛炉,则炉压
为正,Q溢;如果是燃料炉,则Q吸,对于一般的箱式电阻炉,
通常是开启炉门时以加热吸入的冷空气所需热量为
Q吸。
⑦砌体蓄热量Q蓄
对双层砌体可按下式计算
⑧ 不宜精确计算的热损失,如电热元件的引出端漏气、导 热,炉子缝隙的吸气等热损失。箱式炉一般为10%20%
与其它工序组成全自动热处理线的趋势。、
2 热处理炉的分类
箱式热处理电阻炉设计
辽宁工业大学热工过程与设备课程设计(说明书)题目:箱式热处理电阻炉设计院(系):材料工程及其自动化131专业班级:学号:姓名:指导教师:课程设计任务及评语院(系):教研室:材料教研室学号11111 姓名名字专业班级课程设计题目箱式热处理电阻炉的设计生产率220 kg / h,额定工作温度1200℃,炉底强度95 kg / mh·;炉底强度系数0.83;蛭石保温材料课程设计( 论文)(1) 炉型的选择(2) 确定炉体结构与尺寸(3) 计算砌体平均表面积(4) 计算加热炉功率(5) 计算炉子热效率(6) 计算炉子空载功率(7) 计算空炉升温时间(8) 功率分配与接线(9) 电热元件材料选择与计算(11) 电热体元件图(12) 电阻炉装配图(13) 炉子技术性能指标(14) 参考文献1)布置设计任务,设计方案讨论、选择炉型 1 天2)炉膛尺寸、炉体结构和尺寸、绘制炉衬示意图。
2 天3)炉子的加热功率、热效率、空炉升温时间。
2 天4)功率的分配;电热元件尺寸、布置,绘制电热元件示意图。
1 天5)绘制电热元件布置图和电阻炉装配示意图。
1 天6)撰写、编辑、排版、修改设计说明书。
4 天7)考核、答辩。
1 天成绩:指导教师签字:学生签字:年月日目录目录........................................................................ I..1 炉型的选择................................................................. 1.2 炉体结构及尺寸............................................................. 1...2.1 炉底面积的确定........................................................... 1...2.2 炉膛尺寸的确定........................................................... 1...2.3 炉衬材料及厚度的确定..................................................... 2...3 砌体平均表面积计算......................................................... 3...4. 炉子功率 .................................................................. 6.5 炉子热效率计算............................................................. 9...6 炉子空载功率计算........................................................... 9...7 空炉升温时间计算........................................................... 9...8 功率的分配与接线 (11)9 电热元件材料选择及计算.................................................... 1..2.10 电热体元件图 ............................................................ 1..4.11 电阻炉装配图 ............................................................ 1..5..12 电阻炉技术指标 .......................................................... 1..6.参考文献.................................................................... 1..7..设计任务:为某厂设计一台井式热处理电阻炉,其技术条件为:(1) 用途:碳钢、合金钢毛坯或零件的正火、淬火,处理对象为中、小型零件、非长 杆类零件,无定型产品,小批量,多品种。
04热处理电阻炉概述 ppt课件
2020/12/2
39
1.39
2020/12/2
40
可控气氛,常用于可锻铸 铁退火,缺点是需要配备 强力起重设备。
1-炉衬;2-电热元件
13.3-2 炉底固202定0/装12/置2 ;4-构升降炉底;5-升降机
32
罩 式 炉
1.33
结构:由固定的炉台和可
第四章 热处理电阻炉概移述动的开口向下外罩和内
罩(钢板及型钢焊接而成)
组成。一加热罩常配有几
个炉底座。放在不同炉底 座上的工件轮流进行加热 和冷却。
分类:井式电阻炉按其工作温度可分为低温、中温、 高温三种。
2020/12/2
20
1.20
第四章 热处理电阻炉概中述温井式电阻炉
结构:如左图。炉衬与
箱式炉相似,炉盖采用砂封、 油封、水封等严密封闭。
特点:最高工作温度为 950℃。采取分段控制功率, 在炉口区段增加功率,以尽 可能提高炉温均匀性。
应用:与箱式电阻炉相
通用性周期作业热处理炉(通用工件)
周期作业化学热处理炉 周期作业炉
处理大尺寸工件的周期作业炉(大型件)
处理小尺寸工件的周期作业炉(小散体)
连续作业炉
输送带式炉 网带式炉 推杆式炉 震底式炉 转底式炉 滚筒式炉等
2020/12/2
8
1.8
第四章 热处理电阻炉概述
电阻炉的基本结构
2020/12/2
1.9
2020/12/2
29
1.29
第四章 热处理电阻炉概述结构特点:由固定加
热室和活动炉底组成。
与箱式炉相比,增加
热处理设备热处理电阻炉PPT演示课件
应用:小规模生产. 炉型:箱式、井式、
台车式. 1.箱式电阻炉
5
概述之周期作业式电阻炉
A结构:角钢框架、薄
钢板为壳、焊接结构
B作用:适合中小件的
退火、正火、淬火、 回火、固体渗碳
C缺点:升温慢、温
度不均、工件易氧化、 脱碳,操作不便
6
概述之周期作业式电阻炉
D产品序号:有RX、RX2、RX3系列,其中RX2
炉膛高度的确定
经验法:一般来说H/B =0.52~0.9之间,多在0.8 左右。小炉子比值大些,大炉子比值小些。
23
炉型的选择和炉体尺寸的确定
砌体及外形尺寸的确定应考虑的问题
砌体包括炉墙、炉顶及炉底,通常都由耐火材料 和隔热材料砌筑
砌体的厚度应符合耐火砖的尺寸要求,砌体要保 证一定强度
为节能和提高升温速度,在符合耐火、保温和机 械强度的要求,应尽量采用轻质耐火材料
低温炉(﹤650℃)
3
概述
空气介质炉 (2)按炉膛介质 控制气氛炉
液体介质炉(浴炉) (3)按炉膛形状:箱式、井式、罩式、直通式 (4)按专业程度:通用和专用 (5)按用途:退火、正火、淬火、回火、渗碳等 (6)按作业规程:周期、连续、半连续
4
概述之周期作业式电阻炉
一、周期作业式电阻炉 特点:周期地分批处理工件,加热过程中不进行装
1000~1300℃高温炉,用三层炉衬,分别为高铝砖、 轻质粘土砖与保温粉料。
在保温层与炉壳之间还有一层厚度为5~10mm的石 棉板。
25
炉型的选择和炉体尺寸的确定
炉顶的砌筑
分类:平顶、拱顶和悬挂顶
选用原则: <0.4~0.6m
平顶
热处理工艺及设备ppt课件
1850~1880年,对于运用各种气体(诸如氢气、煤 气、一氧化碳等)进展维护加热曾有一系列专利。 1889~1890年英国人莱克获得多种金属光亮热处置的专 利。
1901~1925年,在工业消费中运用转筒炉进展气体 渗碳 ;30年代出现露点电位差计,使炉内气氛的碳势到达 可控,以后又研讨出用二氧化碳红外仪、氧探头等进一
第二节 淬火槽
1、淬火槽的根本构造 〔1〕淬火槽体 〔2〕循环溢流安装 〔3〕温度控制安装 〔4〕淬火槽的机械搅拌安装 〔5〕排烟安装 〔6〕灭火安装
2、普通淬火槽 3、周期作业机械化淬火槽 〔1〕悬臂式提升机淬火槽 〔2〕料斗式提升机淬火槽 4、延续作业式机械化淬火槽 〔1〕保送带式淬火槽 〔2〕螺旋保送式淬火槽
A1、 A3、 加A热cm临界点:
Ac1、Ac3、 冷A却cc临m界点:
Ar1、Ar3、Arcm
第二章 钢的退火和正火
第一节 退火的定义、目的和分类 第二节 常用的退火工艺 第三节 钢的正火 第四节 退火、正火后钢的组织与性能 第五节 退火、正火缺陷
常用退火工艺方法 分散退火工艺曲线 完全退火工艺曲线 不完全退火 球化退火 再结晶退火和消除应力退火
随着淬火技术的开展,人们逐渐发现淬冷剂对淬火 质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打 制3000把刀,相传是派人到成都取水淬火的。这阐明中 国在古代就留意到不同水质的冷却才干了,同时也留意 了油和尿的冷却才干。
中国出土的西汉(公元前206~公元24)中山靖王墓中 的宝剑,心部含碳量为0.15~0.4%,而外表含碳量却达 0.6%以上,阐明已运用了渗碳工艺。但当时作为个人 “手艺〞的,不肯外传,因此开展很慢。
步控制炉内气氛碳势的方法; 20世纪60年代以来,热处置技术运用等离子场,发

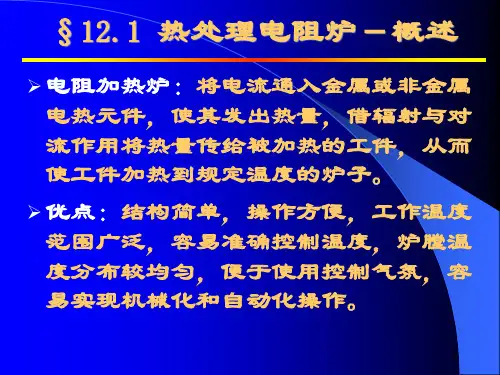

热处理设备2课件
19
§12.1 热处理电阻炉-概述
20
§12.1 热处理电阻炉-概述
4、低温井式电阻炉 ➢ 结构特点
❖结构与中温井式炉相似 ❖炉壳、炉衬、加热元件、导风筒、风扇、炉盖
以及起闭机构 ❖主要靠对流散热,加装风扇,增加空气对流
➢ 特点:装炉量较高,炉内温度均匀,装出料 方便。
➢ 砌砖内腔尺寸 B×L×H
36
§12.2 炉型的选择和炉体尺寸的确定
(一) 炉底面积的确定
➢ 根据炉子一次装料量
❖批量不大,工件尺寸较大且形状特殊。 ❖根据炉子一次装料量,将工件实际摆放面积作为
炉底有效面积;工件之间,工件与电热体之间要 有间隙;工件与炉门之间有间隙。 ❖炉膛长度 L=L1+0.2~0.3(m) ❖炉膛宽度 B=B1+0.2~0.3(m) ❖L1、B1为炉子有效长度和有效宽度(m), B1 / L1=2/3~1/2
2、振底式电阻炉
炉底板及其上的工 件加速前进,当速 度达到一定值时, 炉底板突然停止运 动,工件便借惯性 力克服摩擦力而继 续向前移动一定距 离,然后炉底板缓 慢回复原位;
炉底板用耐热钢铸造 加工而成,整个炉底 板为槽形;
利用压缩空气 作动力,推动 气缸中活塞作 往复运动,从 而带动炉底板 作往复运动;
一般适用于950℃以内的热处理;螺栓、垫圈等形状简单、
不怕碰撞的中小型零件;正火、回火处理,也可向炉内通入
保护气氛进行光亮或光洁热处理。
31
§12.1 热处理电阻炉-概述
3、推杆式电阻炉
推杆将料盘 推入炉内;
复杂工件放 入料盘内;
三段式加热,电热体 置于侧墙或炉顶;
热处理设备热处理电阻炉41页PPT
60、人民的幸福是至高无个的法。— —西塞 罗
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做,明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生,以及整个命运 的,只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
热处理设备热处理电阻炉
56、极端的法规,就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要,人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益, 而是为 了公共 的利益 ;一部 分靠有 害的强 制,一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ,那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
第五章热处理电阻炉的设计.精选PPT
✓ 依统计资料,炉膛高度与宽度之比多数在0.5-0.9 的范围内变动.近年来有降低炉膛高度的趋势,对 上述比值常取中下限。
✓ 井式炉的炉膛尺寸通常按工件和夹具的实际布置情 况确定。工件之间的距离一般不少于其直径或厚度, 工件至电热元件的距离应保持在0.1-0.2m,至炉 底和炉顶的距离为0.15-0.25m。
第五章热处理电阻炉的设计
★热处理电阻炉的设计是一项综合性的技术工作:
所需知识:炉子知识;热处理工艺;机械设计;电工 及温度控制等有关内容;
设计原则:密切结合生产实际,综合运用有关知识。
★设计准备:详尽收集有关原始资料:
包括:生产任务(公斤或件/小时或年)及作业制度(一、 二班或连续生产);加热工件的材料、形状、尺寸 和重量;工件的热处理工艺规程和质量要求;电源 及车间厂房等条件;炉子的制造维修能力和 金额 等。
★热处理电阻炉的设计内容
(1)炉型的选择; (2)炉膛尺寸的确定; (3)炉体结构设计(包括炉衬、构架、炉门等); (4)电阻炉功率的计算及功率分配; (5)电热元件材料的选择; (6)电热元件材料的设计计算; (7)炉用机械设备和电气、控温仪表的设计与选用; (8)技术经济指标的核算; (9)绘制炉子总图、砌体图、零部件图、安装图和
P=(50~75)V 2/3
件和操作人员的技能 包括:生产任务(公斤或件/小时或年)及作业制度(一、二班或连续生产);
小批量:井式气体渗碳炉; 当R与L不变时,越大,则f越大,提高强度,延长寿命。
7、其它
车间厂房结构、地基、炉子建造维修、
维护、 等。
☆几种常见的炉型选用情况: ✓汽车齿轮等渗碳零件
热处理电阻炉设备PPT课件
• 目前生产的这类高温箱式电阻炉,配置炉罐、滴注式保护气氛,可实现少氧化或无氧 化、无脱碳加热。
第10页/共174页
(i)Rx系列间接加热箱式电阻炉
• b、中温箱式电阻炉:额定温度950℃,合金电热元件Ni-Cr 。特点: • 1)电热元件布置在炉子侧壁和炉顶,依靠辐射加热工件。 • 2)炉衬采用密度不超过1.0g/cm3的轻质耐火粘土砖砌成,保温层采用珍珠岩保温砖并填以蛭石粉、膨胀
第51页/共174页
第52页/共174页
• (三)可控气氛热处理炉 • 可控气氛热处理炉是我国重点发展的炉子。 • 可控气氛热处理炉:可控气氛或保护气氛,实现工件无氧化,无脱碳加热。
第53页/共174页
• 1、可控气氛炉应具备的条件
• (1)、炉膛严格密封 • 密封形式:炉体密封和炉罐密封两类。 • (a)炉体密封
差。
第25页/共174页
第26页/共174页
第27页/共174页
• c、升降底式炉
• 由固定加热室和活 动炉底组成。
• 炉体架空固定在支 架上,炉口向下和 炉底可升降的炉子。 炉底在地面装料后 上升, 将工件送入 炉堂内并封闭炉口。
• 密封性好,可通可 控气氛,但需起重 第28页/共174页
• d、罩式炉 • 有一开口向下的加热活动钟罩,一钟罩配有几个
率和生产质量高,劳动条件好,对环境污染较小。
第1页/共174页
2.1 热处理炉的基本类型
• 一 周期作业炉 • (一)周期作业炉 • (二) 分类 • (1)通用性周期作业炉 • (2)处理大尺寸工件的周期作业炉 • (3)处理小尺寸工件的周期作业炉 • (4)周期作业化学热处理炉
第2页/共174页
第46页/共174页
第三章热处理电阻炉设计
第三章热处理电阻炉设计第三章热处理电阻炉设计§3.1电阻炉的基本特点热处理电阻炉是以电为能源,通过炉内电热元件将电能转化为热能而加热工件的炉子。
按照电阻炉的结构特点可分为箱式电阻炉、井式电阻炉、台车式炉等。
这里我们主要介绍一般企业均有的箱式电阻炉和井式电子炉的类型和特点。
一、箱式电阻炉1.箱式电阻炉的分类和命名按工作温度不同,箱式电阻炉可分为高温箱式电阻炉(>1000℃)、中温箱式电阻炉(650-1000℃)和低温箱式电阻炉三类。
一般企业的箱式电阻炉通常均是中温箱式电阻炉。
因而这里仅介绍中温箱式电阻炉。
箱式电阻炉的型号和命名方式为:RX+设计序号— +功率(KW)—— +最高工作温度/100,如RX2——45——9中,R表示是电阻炉,X表示是箱式,2为设计序号,45表示箱式电阻炉的额定功率为45KW,9表示箱式电阻炉的最高工作温度为950℃2.中温箱式电阻炉的用途及结构中温箱式电阻炉在企业主要用于工件的退火、正火、淬火(一般主要用于调质处理的淬火)、回火和固体渗碳(目前固体渗碳已很少用,只在一些特殊情况下使用,如油嘴的渗碳)等。
中温箱式电阻炉炉体主要由炉壳、炉衬、加热元件等组成。
炉壳一般由角钢和钢板焊接而成。
炉衬:标准炉一般均是由耐火层和保温层两层结构。
耐火层一般用体积密度大于1.0g/cm3的轻质耐火粘土砖砌筑,保温层则用保温砖砌筑骨架,然后填充蛭石粉、膨胀珍珠岩粉等组成。
非标准炉当炉温较低时如750-800使用的炉子,也有采用轻质粘土砖+普通硅酸铝纤维毡组成。
加热元件:通常是铁铬铝或镍铬合金丝绕成的螺旋体,布置在炉膛两侧和炉底的搁砖上。
炉底通常覆盖耐热钢板,也有使用普通钢板的。
二、井式电阻炉:1.特点和分类特点:1)外形为圆型;2)一般置于地坑中;3)炉温通常分区控制;4)适用于细长工件热处理。
分类:按工作温度和工作性质分为高、中、低温井式电阻炉和井式气体渗碳炉、井式气体C-N共渗炉、井式气体N-C共渗炉、气体氮化炉等。
热处理电阻炉的设计
04 热处理电阻炉的节能与环 保设计
节材料
采用先进的保温材料,如 硅酸铝纤维毡、纳米陶瓷 纤维等,减少热量损失, 提高热效率。
智能控制系统
采用智能温度控制系统, 实现温度的精确控制,避 免过热和能源浪费。
炉膛材料
选择耐高温、耐腐蚀、保温性能好的材料。
通风设计
合理设计通风口的位置和大小,保证炉内温 度均匀和节能。
温度控制系统设计
温度传感器
选择合适的温度传感器,实现炉内温度的实 时监测。
温度控制仪表
选择高精度的温度控制仪表,实现温度的精 确控制。
控制算法
采用合适的控制算法,实现温度的快速、稳 定控制。
按照说明书逐步组装电阻炉,并确保所有电气和管道连接正确、牢固。
安装步骤与注意事项
遵守安全规定
准确测量与定位
在安装过程中,始终遵守国家和地方 的安全规定,确保人员和设备安全。
确保所有尺寸和定位准确,以免影响 正常使用和性能。
检查设备完整性
确保在运输过程中设备没有损坏,如 有损坏应及时联系供应商。
调试步骤与注意事项
热处理电阻炉的设计
目录
CONTENTS
• 热处理电阻炉概述 • 热处理电阻炉的设计要素 • 热处理电阻炉的材料选择 • 热处理电阻炉的节能与环保设计 • 热处理电阻炉的安装与调试
01 热处理电阻炉概述
定义与特点
定义
热处理电阻炉是一种利用电阻加热原 理,对金属材料进行加热处理的设备。
特点
具有加热速度快、温度均匀、节能环 保、操作简便等优点,广泛应用于金 属材料加工和制造行业。
注意观察与记录
热处理电阻炉炉体计算 ppt课件
中温炉是113mm轻质粘土砖和230mm保温砖,高温炉是 113mm轻质高铝砖、113mm轻质粘土砖和230mm保温砖
热处理电阻炉炉体计算
材料工程学院 金属材料系
电阻炉的结构设计
(三) 炉顶
炉顶结构形式主要有拱顶和平顶两种。热处理炉 大都采用拱顶。
(四) 炉门
炉门部分包括炉门洞口、炉门框和炉门。 炉门应保证炉子操作方便,炉口密封好(特别是可 控气氛炉)和减少热损失。
耐火层厚度
热处理电阻炉炉体计算
/mm
材料工程学院 金属材料系
电阻炉炉衬砌筑原则
▪ 砌砖体的尺寸为砖尺寸的整数倍(包括砖逢)。 ▪ 与电热元件接触的高铝砖Al2O3含量不低于60%,Fe2O3含量小于1.5%。 ▪ 可控气氛内壁耐火砖必须为一级品。 ▪ 灰缝:炉墙和炉底不大于2mm,炉顶不大于1.5mm,可控气氛炉不大于
热处理电阻炉炉体计算
材料工程学院 金属材料系
电阻炉的结构设计
(二) 炉底面积 工件与电热元件或工件与炉膛前、后壁之间应保持一定距离,一般为 0.1~0.15m。 常把用于布料的面积称为有效面积,它一般为炉底总面积A的70~85% 大型炉取上限。炉底宽度B与长度L之比一般应保持在2/3~l/2范围内。
第三章。热处理设备课件热处理电阻炉总结
小结
介绍了电阻炉 炉型选择和炉体尺寸确定 电阻加热功率的确定 电热体
思考题
1、试述周期作业和连续作业电阻炉的工作特点和 应用. 2、试述高温、中温和低温电阻炉的炉衬结构特点 3、试述如何根据热平衡计算法来确定电阻炉的额 定功率。
概述
空气介质炉 (2)按炉膛介质 控制气氛炉 液体介质炉(浴炉) (3)按炉膛形状:箱式、井式、罩式、直通式 (4)按专业程度:通用和专用 (5)按用途:退火、正火、淬火、回火、渗碳等 (6)按作业规程:周期、连续、半连续
概述之周期作业式电阻炉
一、周期作业式电阻炉 特点:周期地分批处理工件,加热过程中不进行装 出料,生产能 力低. 应用:小规模生产. 炉型:箱式、井式、 台车式. 1.箱式电阻炉
电热体材料及其性能
(3) 钼 纯度在99.8%左右,呈银灰色,坚韧,耐高 温;高温时力学性能好,电阻率低,电阻温度系数 大。为使电热元件功率稳定,必须安装调压器。 (4) 钨 熔点比钼高,硬度大,高温力学性能好,电阻 率小,电阻温度系数大,加热过程中必须使用调压 器。 (5) 钽 熔点2900℃ ,最高使用温度2500℃,电阻 率比钼、钨高,电阻温度系数大,加热过程中必须 用调压器。
炉型的选择和炉体尺寸的确定
炉墙的砌筑:
炉温低于300℃的电阻炉,用钢板夹层作炉墙,中间 填充保温材料 小于700℃,轻质粘土砖做砌体,外部加蛭石粉或硅 藻土砖等保温材料 700~1000℃,中小型炉子采用耐火材料与保温材 料两种结构。特大型,可考虑重质粘土砖做耐火材料 1000~1300℃高温炉,用三层炉衬,分别为高铝砖、 轻质粘土砖与保温粉料。 在保温层与炉壳之间还有一层厚度为5~10mm的石 棉板。
概述之周期作业式电阻炉
