空气源热泵标准

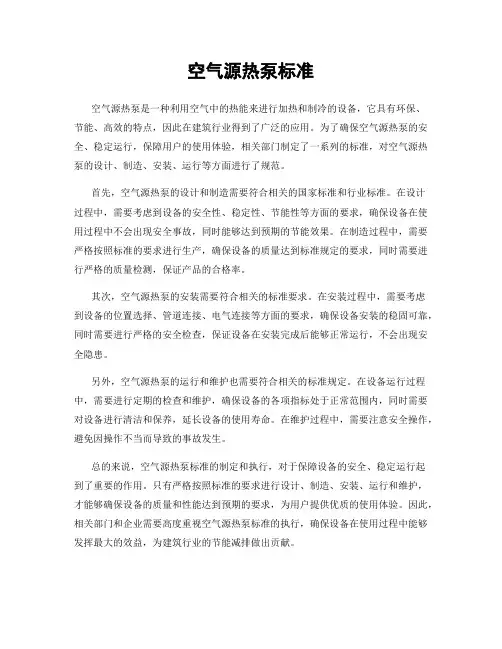

空气源热泵标准

空气源热泵标准
空气源热泵是一种利用空气中的热能来进行加热和制冷的设备,它具有环保、
节能、高效的特点,因此在建筑行业得到了广泛的应用。

为了确保空气源热泵的安全、稳定运行,保障用户的使用体验,相关部门制定了一系列的标准,对空气源热泵的设计、制造、安装、运行等方面进行了规范。

首先,空气源热泵的设计和制造需要符合相关的国家标准和行业标准。

在设计
过程中,需要考虑到设备的安全性、稳定性、节能性等方面的要求,确保设备在使用过程中不会出现安全事故,同时能够达到预期的节能效果。

在制造过程中,需要严格按照标准的要求进行生产,确保设备的质量达到标准规定的要求,同时需要进行严格的质量检测,保证产品的合格率。

其次,空气源热泵的安装需要符合相关的标准要求。

在安装过程中,需要考虑
到设备的位置选择、管道连接、电气连接等方面的要求,确保设备安装的稳固可靠,同时需要进行严格的安全检查,保证设备在安装完成后能够正常运行,不会出现安全隐患。

另外,空气源热泵的运行和维护也需要符合相关的标准规定。

在设备运行过程中,需要进行定期的检查和维护,确保设备的各项指标处于正常范围内,同时需要对设备进行清洁和保养,延长设备的使用寿命。

在维护过程中,需要注意安全操作,避免因操作不当而导致的事故发生。

总的来说,空气源热泵标准的制定和执行,对于保障设备的安全、稳定运行起
到了重要的作用。

只有严格按照标准的要求进行设计、制造、安装、运行和维护,才能够确保设备的质量和性能达到预期的要求,为用户提供优质的使用体验。

因此,相关部门和企业需要高度重视空气源热泵标准的执行,确保设备在使用过程中能够发挥最大的效益,为建筑行业的节能减排做出贡献。

27070338_太阳能-空气源热泵耦合供暖系统组合形式

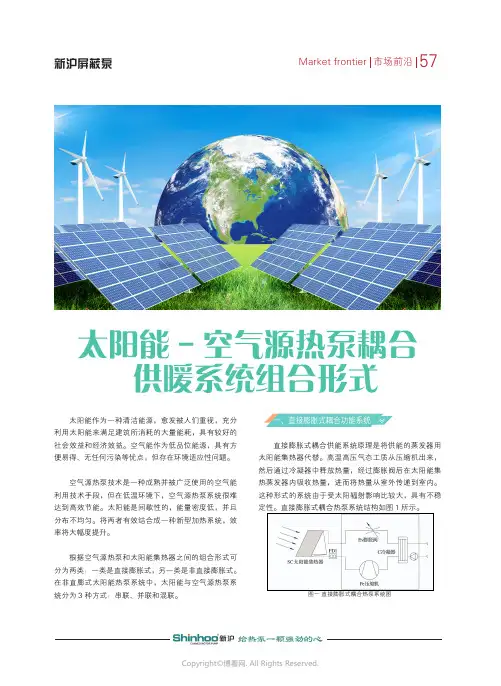

27070338_太阳能-空气源热泵耦合供暖系统组合形式

太阳能作为一种清洁能源,愈发被人们重视,充分利用太阳能来满足建筑所消耗的大量能耗,具有较好的社会效益和经济效益。

空气能作为低品位能源,具有方便易得、无任何污染等优点,但存在环境适应性问题。

空气源热泵技术是一种成熟并被广泛使用的空气能利用技术手段,但在低温环境下,空气源热泵系统很难达到高效节能。

太阳能是间歇性的,能量密度低,并且分布不均匀。

将两者有效结合成一种新型加热系统,效率将大幅度提升。

根据空气源热泵和太阳能集热器之间的组合形式可分为两类:一类是直接膨胀式,另一类是非直接膨胀式。

在非直膨式太阳能热泵系统中,太阳能与空气源热泵系统分为3种方式:串联、并联和混联。

一、直接膨胀式耦合功能系统
直接膨胀式耦合供能系统原理是将供能的蒸发器用太阳能集热器代替。

高温高压气态工质从压缩机出来,然后通过冷凝器中释放热量,经过膨胀阀后在太阳能集热蒸发器内吸收热量,进而将热量从室外传递到室内。

这种形式的系统由于受太阳辐射影响比较大,具有不稳定性。

直接膨胀式耦合热泵系统结构如图1所示。

图一 直接膨胀式耦合热泵系统图
太阳能-空气源热泵耦合供暖系统组合形式
空气源热泵的优势,在未来推广上更好发展。

太阳能与空气源热泵技术应用标准

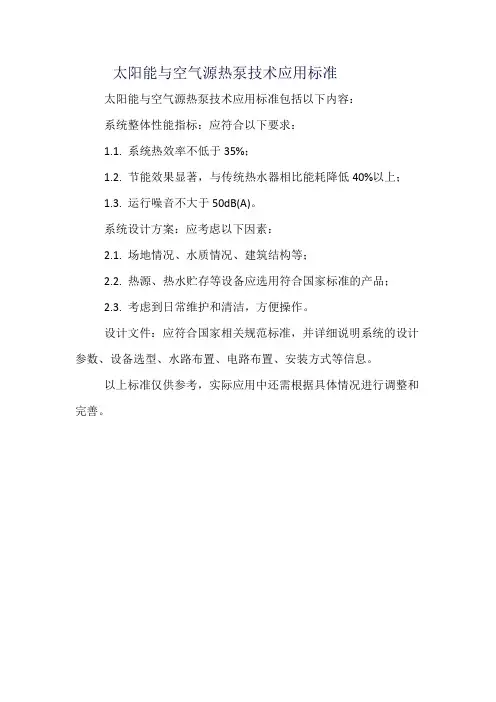

太阳能与空气源热泵技术应用标准

太阳能与空气源热泵技术应用标准
太阳能与空气源热泵技术应用标准包括以下内容:
系统整体性能指标:应符合以下要求:
1.1. 系统热效率不低于35%;
1.2. 节能效果显著,与传统热水器相比能耗降低40%以上;
1.3. 运行噪音不大于50dB(A)。

系统设计方案:应考虑以下因素:
2.1. 场地情况、水质情况、建筑结构等;
2.2. 热源、热水贮存等设备应选用符合国家标准的产品;
2.3. 考虑到日常维护和清洁,方便操作。

设计文件:应符合国家相关规范标准,并详细说明系统的设计参数、设备选型、水路布置、电路布置、安装方式等信息。

以上标准仅供参考,实际应用中还需根据具体情况进行调整和完善。

农村地区“太阳能+空气源热泵”采暖系统案例分析

农村地区“太阳能+空气源热泵”采暖系统案例分析

太阳能+Solar energy +摘要:本文以保定农村地区“太阳能+空气源热泵”采暖系统示范点为案例,介绍一种将太阳能技术和空气能技术有机结合在一起、利用空气源热泵与之联合运行、辅助供暖的采暖技术实施方案。

系统分析了其设计方案、技术参数、经济效益、技术优势等特点,为北方农村推广“太阳能+空气源热泵”采暖提供了参考。

关键词:农村;太阳能;空气源热泵;采暖1 前言目前,我国北方地区清洁采暖比例较低,特别是部分农村地区冬季大量使用散烧煤采暖,污染物排放量大,已成为我国北方地区冬季雾霾的重要原因之一。

《北方地区冬季清洁采暖规划(2017-2021年)》明确提出:“农村地区应优先利用地热、生物质、太阳能等多种清洁能源供暖,有条件的发展天然气或电供暖,适当利用集中供暖延伸覆盖。

2019年,清洁采暖率达到20%以上;2021年,清洁采暖率达到40%以上”[1]。

在诸多采暖方式中,太阳能采暖技术是最为绿色、清洁的采暖方式。

太阳能采暖系统是指以太阳能作为供暖系统的热源,利用太阳能集热器将太阳能辐射能转换成热能,供给建筑物冬季供暖和全年其他用热的系统。

在我国北方农村地区大力推广太阳能采暖系统成为优选。

但是太阳能受昼夜、季节、纬度和海拔高度等自然条件限制和阴雨天气等随机因素影响较大,而且太阳能热流密度低,因此若要实现较高的采暖保证率,所需太阳能集热面积及储热容量均较大。

结合农村居住建筑的实际需求和经济条件,从控制成本、便于推广的角度来看,太阳能与其他可再生能源相结合,是降低采暖系统生命周期费用的有效途径。

[2-4]本文以保定某地“太阳能+空气源热泵”采暖系统试点为案例,对其系统设计、运行效益、技术特点等进行了研究分析。

2 项目概况河北省印发了《河北省农村地区太阳能取暖试点实施方案》,并确定石家庄市、阜平县要先行试点示范。

“太阳能+空气源热泵”采暖系统试点位于河北省保定市阜平县某农村居民住宅。

阜平县气候为大陆性季风气候,暖温带半湿润地区,冬季寒冷、干燥、少雪,年均气温为12.6℃。

太阳能和空气源热泵联合供热系统合用储热水箱容积的探讨

太阳能和空气源热泵联合供热系统合用储热水箱容积的探讨

太阳能和空气源热泵联合供热系统合用储热水箱容积的探讨作者:谭春来源:《房地产导刊》2014年第07期【摘要】通过攀西地区的工程实例,对太阳能加热系统和空气源热泵联合制热系统合用储热水箱有效容积的设置进行了探讨,并得出结论。

【关键词】太阳能空气源热泵储热水箱1.1太阳能和空气源热泵联合制热系统为响应国家节能减排,发展清洁能源的号召,减少雾霾的产生,当在太阳能资源比较丰富的地方应设置太阳能热水系统。

攀西(攀枝花和西昌)地区贴近云南,日照充足,晴天居多,属于冬暖夏热的区域,非常适合太阳能和空气源热泵的设置。

《建筑给水排水规范》GB50015-2003(以下简称建水规范) [3]对于太阳能加热系统和空气源热泵热水供应系统储热水箱有效容积都有特定公式可查。

但对于某些中小型建筑,为节省投资,太阳能和空气源热泵通常合用一个储热水箱。

建水规范对于这种合用水箱的容积没有一个特定标准。

下面以一个工程实例对此进行分析。

2.1工程实例某宾馆位于西昌市,设计床位m=350人,时变化系数内插法计算得Kh=3.2,热水定额取qr=140L/人•日。

用水时间T=24小时,采用太阳能和空气源热泵系统联合供热。

宾馆设计热水日用水量: =49m3/d宾馆设计热水最大小时用水量 =6.53m3/h2.1.1通过太阳能系统计算储热水箱:公式1式中:Ajz——直接加热集热器总面积(m2);qrd——设计日用热水量(L/d),以140L/人•日计C——水的比热容,C=4.187(kJ/kg. ℃);ρr——热水的密度,取ρr=0.9832kg/L;tr——热水温度(℃),tr=60℃;t1——冷水温度(℃),四川地区t1=7℃;Jt——集热器采光面上年平均日太阳辐照量(kJ/m2.d),参照昆明地区Jt=15551kJ/m2.d;f——太阳能保证率,取f =50%;ηj——集热器年平均集热效率,取ηj =50% ;η1——贮水箱和管路的热损失率,取η1 =20%;代入数据可得,Ajz为859.3m2,太阳能水箱集热系统储热水箱有效容积公式2式中Vr——储热水箱容积(L)qrjd——单位采光面积平均日的产热水量(L/m2.d),直接供水系统qrjd=40~100L/m2.d,根据我国太阳能资源分区及分区特征,攀西地区属于太阳能条件资源一般地区,取60 L/m2.d。

太阳能—空气源热泵热水系统设计应用分析

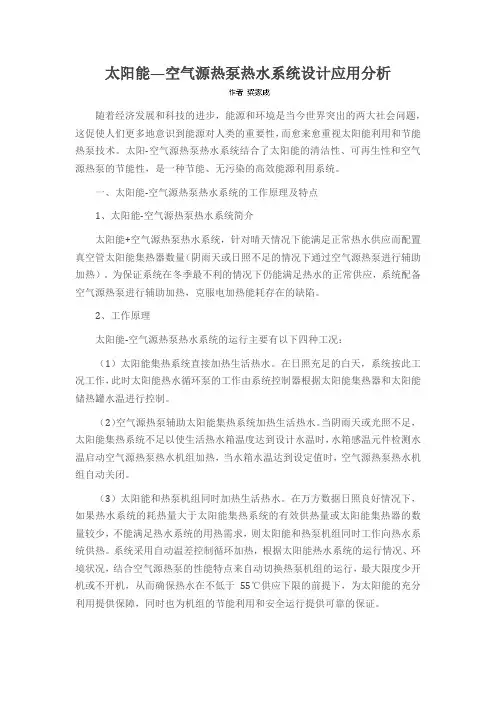

太阳能—空气源热泵热水系统设计应用分析

太阳能—空气源热泵热水系统设计应用分析随着经济发展和科技的进步,能源和环境是当今世界突出的两大社会问题,这促使人们更多地意识到能源对人类的重要性,而愈来愈重视太阳能利用和节能热泵技术。

太阳-空气源热泵热水系统结合了太阳能的清洁性、可再生性和空气源热泵的节能性,是一种节能、无污染的高效能源利用系统。

一、太阳能-空气源热泵热水系统的工作原理及特点1、太阳能-空气源热泵热水系统简介太阳能+空气源热泵热水系统,针对晴天情况下能满足正常热水供应而配置真空管太阳能集热器数量(阴雨天或日照不足的情况下通过空气源热泵进行辅助加热)。

为保证系统在冬季最不利的情况下仍能满足热水的正常供应,系统配备空气源热泵进行辅助加热,克服电加热能耗存在的缺陷。

2、工作原理太阳能-空气源热泵热水系统的运行主要有以下四种工况:(1)太阳能集热系统直接加热生活热水。

在日照充足的白天,系统按此工况工作,此时太阳能热水循环泵的工作由系统控制器根据太阳能集热器和太阳能储热罐水温进行控制。

(2)空气源热泵辅助太阳能集热系统加热生活热水。

当阴雨天或光照不足,太阳能集热系统不足以使生活热水箱温度达到设计水温时,水箱感温元件检测水温启动空气源热泵热水机组加热,当水箱水温达到设定值时,空气源热泵热水机组自动关闭。

(3)太阳能和热泵机组同时加热生活热水。

在万方数据日照良好情况下,如果热水系统的耗热量大于太阳能集热系统的有效供热量或太阳能集热器的数量较少,不能满足热水系统的用热需求,则太阳能和热泵机组同时工作向热水系统供热。

系统采用自动温差控制循环加热,根据太阳能热水系统的运行情况、环境状况,结合空气源热泵的性能特点来自动切换热泵机组的运行,最大限度少开机或不开机,从而确保热水在不低于55℃供应下限的前提下,为太阳能的充分利用提供保障,同时也为机组的节能利用和安全运行提供可靠的保证。

(4)空气源热泵机组直接加热生活热水。

在连续的雨雪天气,热水系统所需热量完全由空气源热泵机组提供。

一种太阳能-空气源复合热泵的运行方案

一种太阳能-空气源复合热泵的运行方案

图2作者简介:任晨曦(1994年9月—),女,沈阳建筑大学,硕士,建筑与土木工程专业。

一种太阳能-空气源复合热泵的运行方案任晨曦(沈阳建筑大学市政与环境工程学院,辽宁沈阳110168)摘要:本文介绍了太阳能热水系统与空气源热泵的工作原理,分析了各系统的优缺点,介绍了一种新型的太阳能-空气源复合热泵系统及其运行模式,分析了系统在不同工况下的运行方案,该系统可全年提供生活热水,供暖季由蓄热水箱接末端设备供暖。

关键词:太阳能;空气源热泵;复合运行中图分类号:TM 615文献标识码:A文章编号:1671-1602(2019)21-0141-02前言随着经济社会的发展与进步,人们生活水平的提高,我国的建筑能耗呈持续性增长的趋势,据2017年全国建筑能耗数据分析,我国建筑能耗总量达到8.57亿吨标准煤,占全国能源消耗总量的百分之二十。

更有甚者,部分发达国家的建筑能耗可占其全年总能耗的三分之一。

因此,节约能耗势在必行,热泵是一种以消耗部分能量作为补偿条件,是热量从低温物体转移到高温物体的能量利用装置,在暖通空调工程中可以使用热泵作为空调系统的热源,以提供100℃以下的低温用能。

太阳能热水系统太阳能作为一种可再生能源近年来受到大家的广泛关注,其成本低,清洁环保,使用过程中不会产生污染物,并且取之不尽用之不竭,我国太阳能资源十分丰富,平均日辐射量可达到4kw/m 2,年日照时数在2000h 以上,目前我国应用太阳能最广泛的领域是太阳能热水系统,若将太阳能应用到住宅供暖中,不仅可以解决供电紧张,减少化石能源消耗,缓解能源危机给当今社会带来的压力,也会为环境保护,改善人类生存环境做出贡献,具有一定的社会效益和经济效益。

但太阳能系统具有一定局限性,在太阳能集热器运行过程中,其制热量受到诸多因素的影响,如太阳辐射强度,环境温度,集热器进出口温度等。

由于太阳辐射有季节,昼夜的变化,所以太阳能系统的制热量具有很大的不稳定性,如果要利用太阳能系统,就必须要解决其间歇性和不可靠性的问题,需要具备大容量的蓄热水箱并配置其他形式的辅助热源。

太阳能光伏空气源热泵取暖系统通用技术要求

太阳能光伏空气源热泵取暖系统通用技术要求

太阳能光伏空气源热泵取暖系统通用技术要求太阳能光伏空气源热泵取暖系统是一种利用太阳能光伏发电和空气源热泵技术进行供暖的系统。

它通过太阳能光伏发电装置将太阳能转化为电能,然后通过空气源热泵将这部分电能转化为热能,以提供供暖需求。

接下来,将介绍太阳能光伏空气源热泵取暖系统的通用技术要求。

首先,太阳能光伏电池组件的选择需要符合相关国家标准,并且需要具有较高的光电转换效率和稳定性,以提高系统的发电效率和使用寿命。

其次,光伏发电系统应设计合理,以充分利用太阳能资源。

要求采用优质的太阳能光伏发电装置,并考虑到方位角和倾斜角的调整,以最大程度地提高系统的太阳能发电效率。

第三,空气源热泵系统需要具备高效的热泵循环和传热技术。

热泵循环系统需要采用先进的压缩机、膨胀阀和换热器等组件,以提高热泵的制热效率和制冷效率。

传热技术方面,需要选用高效的换热器,并合理设计系统的换热流路,以确保热能的高效传递和利用。

第四,热水系统应具有高效的热水供应能力。

需要设计合理的热水储存和分配系统,以满足用户的热水需求。

此外,还需要考虑系统的稳定性和可靠性,确保热水供应的连续性和稳定性。

第五,系统需要具备智能化控制技术。

通过采用先进的传感器和控制器,实现对系统运行状态的实时监测和调整,以提高系统的能效和舒适性。

此外,还需要考虑系统对外界环境变化的适应能力,以确保系统的稳定性和可靠性。

第六,系统需要具备较强的环境适应能力。

需要考虑到系统的可靠性和稳定性,在极端的气候条件下依然能够正常运行。

此外,还需要考虑系统的噪音和振动控制,以减少对周围环境的影响。

综上所述,太阳能光伏空气源热泵取暖系统的通用技术要求主要包括太阳能光伏电池组件的选择、光伏发电系统的设计、空气源热泵系统的循环和传热技术、热水系统的供应能力、智能化控制技术和环境适应能力等方面。

通过合理设计和选择相应的技术手段,可以提高系统的能效和使用寿命,达到更好的供暖效果。

19141家用太阳能热水系统技术条件

19141家用太阳能热水系统技术条件
家用太阳能热水系统技术条件 (GB/T19141-2019)
莫根茂 2019年3月30日
参考标准
国际标准ISO9806-2:2019《太阳集热器试验方法 第2部分:质量检验方法》
欧标EN12976-1:2000《太阳能热利用系统和部件 -工厂制造的系统 第1部分:总体要求》
欧标EN12976-2:2000《太阳能热利用系统和部件 -工厂制造的系统 第2部分:试验方法》
3.4耐压:耐压指贮热水箱及贮热水箱的水可以直接 进入的设备管路系统承受一定压力的能力。
四、符号和单位
除使用标准GB/T18708中相应符号还使用:
Ac ——轮廓采光面积测量值,单位为m2 Acl——轮廓采光面积标称值,单位为m2 cpw——水的比热容,单位为J/(kg·℃) m ——贮热水箱容水质量,单位为kg q ——试验期间,家用太阳能热水系统单位轮廓采光面积日
7.9.空晒
系统应无损坏或者老化现象,空晒试验适用于集热部件与贮热水箱不可分的 家用太阳能热水系统。
7.10.外热冲击
做两次外热冲击试验.家用太阳能热水系统不允许有裂纹,变形,水凝结或浸 水。外热冲击适用于集热部件与贮热水箱不可分的家用太阳能热水系统。
7.11.淋雨
不允许有雨水浸入家用太阳能热水系统的集热器/部件、水箱及其通气口和排 水口等。淋雨适用于集热部件与贮热水箱不可分的家用太阳能热水系统。
泄压阀和膨胀箱的连接管尺寸应在最大热水流量或可能出现的最大蒸汽流量 条件下,集热器回路中任何地方的压力不超过最大允许压力值。 7.3.2.3安全泄压阀的出口应适当布置,保证从安全泄压阀喷出的蒸汽或传热工 质不会对人或周围环境造成任何危险。 7.3.2.4安全泄压阀或膨胀箱的连接与管道铺设,应避免沉积任何污物、水垢或 类似的杂质。 7.3.3排空水管

太阳能-空气源耦合热泵系统研究

太阳能-空气源耦合热泵系统研究

太阳能-空气源耦合热泵系统探究一、引言近年来,随着能源危机的日益突显和环境问题的不息加剧,人们对于可持续能源的探究与开发日益重视。

太阳能及热泵被广泛视为解决能源和环境问题的重要途径之一。

太阳能是最为广泛和潜力最大的可再生能源之一,而热泵则是一种高效节能的供温顺制冷技术。

将太阳能与热泵相耦合,可以进一步提高能源利用效率,缩减对传统能源的依靠,具有重要的理论意义和实际应用价值。

二、太阳能-空气源耦合热泵系统的原理太阳能-空气源耦合热泵系统是将太阳能集热器与空气源热泵系统相结合,利用太阳能的热量和空气源热泵的工作原理,实现热能的收集和高效转换。

该系统主要包括太阳能集热器、空气源热泵、储热装置、输配系统和控制系统等组成。

太阳能集热器主要用于收集太阳能热量,通过对太阳辐射的吸纳和转换,将太阳能转化为热能。

常见的太阳能集热器有平板式、真空管式和塔式等,其工作原理大致相同,即利用太阳辐射将热能转化为流体的热量。

空气源热泵是将环境空气中的热量转移到室内或室外,实现供暖、制冷和热水等功能。

其工作原理是通过压缩机、膨胀阀、蒸发器和冷凝器等组件的协同作用,实现热能的传递和转换。

在空气源热泵系统中,环境空气作为热源,通过蒸发器中的制冷剂吸热,经压缩机的压缩,高温高压蒸汽进入冷凝器释放热量,并通过膨胀阀降温柔蒸发器吸热循环。

储热装置用于储存从太阳能集热器和空气源热泵中收集的热能,在需要时向建筑物供应热量。

常见的储热装置有水箱、蓄热墙和地源换热器等。

输配系统将热能从储热装置输送到建筑物的不同用热系统中。

控制系统通过对太阳能集热器、空气源热泵、储热装置和输配系统等的控制,实现系统的稳定运行和节能控制。

三、太阳能-空气源耦合热泵系统的优势与应用太阳能-空气源耦合热泵系统具有以下几个优势:1. 高效节能:太阳能的利用和热泵的工作原理相结合,可实现热能的高效收集和转换,显著提高能源利用效率,达到节能减排的目标。

2. 多功能:该系统既可以实现供暖,又可以实现制冷和热水等多种功能,在满足不同季节和不同需求的同时,提高了整体能源利用效率。

施工现场太阳能空气能利用技术

施工现场太阳能空气能利用技术

施工现场太阳能空气能利用技术7.3.1施工现场太阳能光伏发电照明技术7.3.1.1 技术内容施工现场太阳能光伏发电照明技术是利用太阳能电池组件将太阳光能直接转化为电能储存并用于施工现场照明系统的技术。

发电系统主要由光伏组件、控制器、蓄电池(组)和逆变器(当照明负载为直流电时,不使用)及照明负载等组成。

7.3.1.2 技术指标施工现场太阳能光伏发电照明技术中的照明灯具负载应为直流负载,灯具选用以工作电压为12V的LED灯为主。

生活区安装太阳能发电电池,保证道路照明使用率达到90%以上。

(1)光伏组件:具有封装及内部联结的、能单独提供直流电输出、最小不可分割的太阳电池组合装置,又称太阳电池组件。

太阳光充足日照好的地区,宜采用多晶硅太阳能电池;阴雨天比较多、阳光相对不是很充足的地区,宜采用单晶硅太阳能电池;其他新型太阳能电池,可根据太阳能电池发展趋势选用新型低成本太阳能电池;选用的太阳能电池输出的电压应比蓄电池的额定电压高20%~30%,以保证蓄电池正常充电。

(2)太阳能控制器:控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用;在温差较大的地方,应具备温度补偿和路灯控制功能。

(3)蓄电池:一般为铅酸电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。

根据临建照明系统整体用电负荷数,选用适合容量的蓄电池,蓄电池额定工作电压通常选12V,容量为日负荷消耗量的6倍左右,可根据项目具体使用情况组成电池组。

7.3.1.3 适用范围施工现场临时照明,如路灯、加工棚照明、办公区廊灯、食堂照明、卫生间照明等。

7.3.1.4 工程案例北京地区清华附中凯文国际学校工程、长乐宝苑三期工程、浙江地区台州银泰城工程、安徽地区阜阳颖泉万达、湖南地区长沙明昇壹城、山东地区青岛北客站等工程。

7.3.2 太阳能能热水应用技术7.3.2.1 技术内容太阳能热水技术是利用太阳光将水温加热的装置。

太阳能热水器分为真空管式太阳能热水器和平板式太阳能热水器,真空管式太阳能热水器占据国内95%的市场份额,太阳能光热发电比光伏发电的太阳能转化效率较高。

户式空气源热泵供暖应用技术导则

户式空气源热泵供暖应用技术导则

户式空气源热泵供暖应用技术导则1 总则1.0.1 为规范户式空气源热泵供暖应用的室外机布置、设计与选型、施工与验收、运行与维护以及运行效果评价,做到安全适用、经济合理、技术先进、保证工程质量和应用效果,制定本导则。

1.0.2 本导则适用于严寒地区、寒冷地区和夏热冬冷地区采用户式空气源热泵进行供暖的设计、施工、验收和运行管理。

1.0.3 户式空气源热泵供暖系统的室外机布置、设计与选型、施工与验收、运行与维护以及运行效果评价除应符合本导则外,还应符合国家现行有关标准的规定。

2 术语2.0.1 空气源热泵机组(air-source heat pump unit)以空气为低位热源,运用逆卡诺循环原理,由电动机驱动的蒸汽压缩制冷循环,实现热量从低位热源转移至高位热源的设备。

2.0.2 空气源热泵热水机组(air-source heat pump water heating unit)以空气为低位热源,通过制冷剂-水换热装置制取热水的热泵机组。

2.0.3 空气源热泵热风机组(air-source heat pump air heating unit)以空气为低位热源,通过制冷剂-空气换热装置制取热风的热泵机组。

2.0.4 户式空气源热泵供暖系统(household air-source heat pump heating system)采用空气源热泵制取热水或热风,满足单独用户(含住宅用户、小型商户等)供暖需求的系统。

2.0.5 空气源热泵机组制热性能系数(coefficient of performance of air-source heat pump unit)空气源热泵机组的制热量与热泵主机的耗电量的比值。

2.0.6 空气源热泵系统制热性能系数(coefficient of performance of air-source heat pump system)空气源热泵系统的制热量与系统中所有设备耗电量的比值。

太阳能光伏+空气源采暖方案

太阳能光伏+空气源采暖方案
太阳能光伏+空气源采暖方案
目录
一、北方地区采暖概况 二、太阳能光伏简介 三、新能源采暖简介 四、太阳能光伏+空气源采暖方案
一、北方地区采 暖概况
北方地区采暖
• 我国北方地区清洁取暖比例低,特别是部 分地区冬季大量使用散烧煤,大气污染物 排放量大,迫切需要推进清洁取暖,这关 系北方地区广大群众温暖过冬,关系雾霾 天能不能减少,是能源生产和消费革命、 农村生活方式革命的重要内容。为提高北 方地区取暖清洁化水平,减少大气污染物 排放,中央财经领导小组第14次会议出台 了关于推进北方地区冬季清洁取暖的要 求。
北方地区采暖
采暖方式
燃煤:83% 天然气:11% 电采暖:2% 可再生能源:4%
地热供暖、生物质能清洁 供暖、太阳能供暖、工业 余热供暖
取暖用煤年消耗约4亿吨标煤,其中散烧煤(含低效小锅炉用煤) 约2亿吨标煤-----农村采暖主要来源
燃煤取暖经济效益计算
• 以用户采暖面积 100m2计算,依据 GB/50736-2012相关 内容及设计规范推 荐,未采取节能措 施的采暖热负荷取 58-64W/m2,计算 选取60W/m2,采暖 期151天,经计算得 出:
分布式光伏案例介绍
以家庭式分布式光伏作为案例介绍,安装 光伏发电功率6KW,以目前主流单晶硅太阳 能电池发电,一次性投入如下表所示:
总费用约3.8万元
分布式光伏收益分析
每瓦每年发1.2度电,6kW每年可以发电7200度,由于300W的单晶组件工作 电压是32.8V,250W的多晶组件工作电压是29.8V,10块组件的总电压单晶组 件是328V,多晶组件工作电压是298V,单晶组件更接近逆变器最佳工作电 压,实际发电量可能会更高,其余电价不变,每年收入5656元,将近6.5年收 回投资。光伏使用寿命为25年,累计收益期17-19年,预计收益10.2万元。

太阳能集热器和空气源热泵联合供热水系统及控制方法

太阳能集热器和空气源热泵联合供热水系统及控制方法

太阳能集热器和空气源热泵联合供热水系统及控制方法太阳能集热器和空气源热泵联合供热水系统及控制方法:太阳能集热器和空气源热泵被广泛应用于供热水的系统中,这种联合供热系统能够有效地利用可再生能源和提高能源利用的效率。

以下是这种系统的基本工作原理和控制方法的描述。

首先,太阳能集热器通过吸收太阳光的热量将其转化为热能。

其工作原理是通过管道将水或其他工质输送至集热器上,当阳光照射到集热器表面时,其表面的吸热板会吸收光能并转化为热能,进而加热流经管道的工质。

这样的系统通常会配备一个热水储存装置,用来储存由太阳能集热器产生的热水供给使用。

空气源热泵则通过从室外空气中吸热,通过压缩和膨胀工作过程将热能转移到热水中。

它的工作原理是通过外部的蒸发器从室外环境中吸收热量,然后通过压缩机将低温的热量转移到热交换器中的热水部分,并通过膨胀阀使其降温。

通过循环此过程,该系统能够将空气中的热量转移到热水中。

太阳能集热器和空气源热泵的联合供热系统通过充分利用两种能源的优势,提高了供热水的效率和可靠性。

为了实现这一目标,该系统配备了一套智能控制系统。

该控制系统基于温度传感器和湿度传感器等设备,实时监测室外温度和湿度以及室内需求温度。

根据监测到的数据,控制系统能够自动选择最优的能源供应策略,以保证供热水系统的高效运行。

例如,当太阳能集热器的收集效率较高且充足阳光资源时,控制系统会优先选择利用太阳能集热器供热水。

而在充足太阳能资源不足或夜晚时,控制系统会切换至空气源热泵供热模式。

此外,控制系统还能检测室内热水储存器中的水温,以避免热水储存器中的水温过高或过低。

当储存器中的水温低于设定的温度阈值时,控制系统会自动启动太阳能集热器或空气源热泵,以加热热水储存器中的水。

总之,太阳能集热器和空气源热泵联合供热水系统通过利用可再生能源和智能控制方法,能够提高供热水系统的能源利用效率和可靠性。

这种联合供热系统的应用有助于减少对传统能源的依赖,并为可持续发展做出贡献。

空气源热泵热水器与太阳能热水器的区别

空气源热泵热水器与太阳能热水器的区别

空气源热泵热水器与太阳能热水器的区别空气源热泵热水器与太阳能热水器都是利用自然环保能源产生热水的装置,但它们有着本质的区别。

空气源热泵热水器是以空气热量为能源的,但它获取能量的方式是主动的,因而不受阴天下雨白天黑夜影响。

太阳能热水器获得能量的方式是被动的,它依靠太阳光直接辐射才有较好的效果,因而只能在晴天里才能够产生热水,其它时间必须依赖传统加热方式如:电热辅助;煤气炉辅助;空气源热泵热水器辅助等。

一、空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。

空气源热泵系统通过自然能 ( 空气蓄热 ) 获取低温热源,经系统高效集热整合后成为高温热源,用来取 ( 供 ) 暖或供应热水,整个系统集热效率甚高。

空气源热泵特点是:绿色环保:高新科技的结晶,代表未来发展方向,利于环境保护,。

安全节约:是冷热结合,设备应用率高,节省投资,节能,一元钱当五元钱花,有利于能源的综合利用,。

四季制热:阴雨天或寒冷冬季,均能全天候合成高温热源。

时尚耐用:用料精选。

( 使用寿命在 18 年以上 )设计精堪:全自动控制,免维护运行,代表制热高新精尖科技,因此热泵备受大家的关心。

体积小巧:可置屋顶、阳台、庭院、室内等,并能与建筑物有机结合。

热泵热水器是一种新型热水和供暖热泵产品,是一种可替代锅炉的供暖设备和热水装置。

与传统太阳能相比,热泵热水器不仅可吸收空气中的热量,还可吸收太阳能。

热泵热水器通过制冷剂温差吸热和压缩机压缩制热后,与水换热,大大提高热效率,充分利用了新能源,是将电热水器和太阳能热水器的各自优点完美的结合于一体的新型热水器。

目前,热泵热水器有空气源热泵热水器、水源热泵和太阳能型三种系列,是开拓和利用新能源最好的设备之一。

空气源(太阳能)热泵是当今世界上最先进的产品之一,该产品以制冷剂为媒介,制冷剂在风机盘管(或太阳能板)中吸收空气中(或阳光)中的能量,再经压缩机压缩制热后,通过换热装置将热量传递给水,来制取热水,热水通过水循环系统送入用户散热器进行采暖或直接用于热水供应。

施工现场太阳能、空气能利用技术

施工现场太阳能、空气能利用技术

施工现场太阳能、空气能利用技术3.1施工现场太阳能光伏发电照明技术3.1.1 技术内容施工现场太阳能光伏发电照明技术是利用太阳能电池组件将太阳光能直接转化为电能储存并用于施工现场照明系统的技术。

发电系统主要由光伏组件、控制器、蓄电池(组)和逆变器(当照明负载为直流电时,不使用)及照明负载等组成。

3.1.2 技术指标施工现场太阳能光伏发电照明技术中的照明灯具负载应为直流负载,灯具选用以工作电压为12V的LED灯为主。

生活区安装太阳能发电电池,保证道路照明使用率达到90%以上。

(1)光伏组件:具有封装及内部联结的、能单独提供直流电输出、最小不可分割的太阳电池组合装置,又称太阳电池组件。

太阳光充足日照好的地区,宜采用多晶硅太阳能电池;阴雨天比较多、阳光相对不是很充足的地区,宜采用单晶硅太阳能电池;其他新型太阳能电池,可根据太阳能电池发展趋势选用新型低成本太阳能电池;选用的太阳能电池输出的电压应比蓄电池的额定电压高20%~30%,以保证蓄电池正常充电。

(2)太阳能控制器:控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用;在温差较大的地方,应具备温度补偿和路灯控制功能。

(3)蓄电池:一般为铅酸电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。

根据临建照明系统整体用电负荷数,选用适合容量的蓄电池,蓄电池额定工作电压通常选12V,容量为日负荷消耗量的6倍左右,可根据项目具体使用情况组成电池组。

3.1.3 适用范围施工现场临时照明,如路灯、加工棚照明、办公区廊灯、食堂照明、卫生间照明等。

3.1.4 工程案例北京地区清华附中凯文国际学校工程、长乐宝苑三期工程、浙江地区台州银泰城工程、安徽地区阜阳颖泉万达、湖南地区长沙明昇壹城、山东地区青岛北客站等工程。

3.2 太阳能能热水应用技术3.2.1 技术内容太阳能热水技术是利用太阳光将水温加热的装置。

太阳能热水器分为真空管式太阳能热水器和平板式太阳能热水器,真空管式太阳能热水器占据国内95%的市场份额,太阳能光热发电比光伏发电的太阳能转化效率较高。

空气源热泵辅助型太阳能热水系统国家标准即将实施

空气源热泵辅助型太阳能热水系统国家标准即将实施

标准与认证·STANDARD & CERTIFICATION58电器 2010/1本栏目由INTERTEK天祥集团协办“以空气源热泵作为太阳能热水系统的辅助热源,将太阳能热水系统和空气源热泵结合在一起,是目前最节能、最环保的家用热水系统。

”中国太阳能热利用产业联盟秘书长霍志臣说。

针对这种组合产品的国家标准——GB/T 23889-2009《家用空气源热泵辅助型太阳能热水系统技术条件》,已经通过国家有关部门审批,于2009年6月1日发布,并于2010年1月1日起正式实施。

“该标准的实施填补了行业规范的空白,将引导这一节能环保产业走上更加规范的发展道路。

”强调空气源热泵的辅助性系统制热性能系数(COP)是GB/T 23889-2009《家用空气源热泵辅助型太阳能热水系统技术条件》制定过程中讨论的焦点。

霍志臣说:“最早的时候,我们将系统制热性能系数定为 7.0(当累积太阳辐照量到达10Mj/m 2时启动热泵,将贮水水箱水温提高到55℃),但是一些企业对这一性能指标有争议,认为应该将系统制热性本刊记者 于璇能系数调整成6.0,但是标准最终还是选择了较高的性能指标。

”江苏省华扬太阳能有限公司总工程师黄奎林说:“无论是热泵热水器,还是太阳能热水器都已经有各自单独的标准,本次制定的标准的内容主要是针对热泵和太阳能热水器组合后的系统,对组合系统的性能和检验方法提出了具体要求。

”《电器》记者在该标准文本中看到,包括GB/T 19141《家用太阳能热水系统技术条件》在内的近10部太阳能热水器标准均被引用,而标准引用的与热泵直接相关的标准只有GB4706.32《家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求》和GB/T 18430《蒸汽压缩循环冷水(热泵)机组 第2部分:户用及类似用途的冷水(热泵)机组》。

2009年9月1日实施的GB/T 23137-2008《家用和类似用途热泵热水器》并没有进入该标准规范性引用文件名录中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

B8太阳能及热泵集中热水系统技术条款一、招标范围:1、按国家相关技术标准、规范、热水系统图纸和招标文件的要求完成太阳能供热及空气源热泵辅助加热系统的施工图深化设计、设备采购供应、安装、调试工程等所有项目。

2、供应设备包括但不限于:太阳能集热器、保温承压水罐、膨胀罐、循环水泵组、热水回水泵组、空气源热泵、不锈钢管、各种阀门、电磁阀、自动化仪表及控制系统、机房内设备连接管路以及管路保温。

安装内容包括集热装置、热泵系统、热水循环管路及部件、储水箱、配套水泵的安装及其管道连接。

自动化仪表及控制系统包括温度计、压力表、传感器、循环水泵和热水回水泵的控制系统及与楼控系统的接口。

2.总承包单位负责提供冷水补水管道及接驳,楼内热水系统热水供水管道及回水管道的设备、管材、附件(包含水表井内的热水供水总管、热水回水总管、给水管的安装和水表井至各住户的热水供水支管、给水支管)的安装和预留预埋(含各种套管、预埋铁等)、太阳能集中供热水及空气源热泵辅助加热系统工程的混凝土结构工程(含设备基础等);中标单位提供施工详图及现场校核配合。

3.给排水:室内生活热水供回水管道、冷水补水管道以进入太阳能及热泵机房内的第一个阀门为界,阀门之前的管道安装由总包负责,阀门之后的管道及设备安装由中标单位负责。

太阳能及热泵系统的调试由中标人负责,生活热水系统的联合调试由中标人配合总包完成。

机房的排水及照明、通风设施由总包负责。

4.电气:太阳能及热泵专用开关箱进线电缆的采购和安装由总承包单位负责;太阳能及热泵专用开关箱之后的配电箱、控制箱、电缆等的设计、采购、安装等由中标单位完成;中标人负责按总包图纸要求完成机房内设备与大楼防雷接地系统的连接。

5.其他未详界面由中标人严格按太阳能集中供热水及空气源热泵辅助加热系统设备采购、安装、调试施工图纸的整体配套集成要求进行完成。

二、技术要求:(一)、真空集热器技术要求1.真空管制造商要求:1)营业执照所示营业范围应符合要求;2)制造商应通过ISO9001:2000质量管理体系认证、金太阳认证证书、环保认证证书;3)制造商注册资本:不少于3000万人民币。

2.太阳能集热器采用联集式全玻璃真空管集热器,须提供国家太阳能热水器质量监督检验中心(北京)出具的检验报告。

集热面积不小于设计面积(真空管支数不少于设计数量)。

3.集热管通过集水槽组成一组,组与组成整阵列,集热器与集热器之间的连接应密封可靠,无泄露、无扭曲变形,并能满足现场布置条件,水平安装在屋面上。

4.真空管要求:硼硅玻璃3.3,外管直径Φ47,真空管在直径25mm冰雹冲袭击下无损坏(不破损热膨胀系数 3.3×10-6/℃),真空度国度标准为≤5×10-2Pa,太阳能辐射量 3.4MJ/M2,耐压压力0.6Mpa,国家级检测机构检测报告。

5、集热器的技术指标应满足国家标准的要求。

6、联集器内胆为SUS304-2B不锈钢。

7.集热器保温为聚氨酯整体发泡保温。

8.应具有防过热、防雷、抗雹及非正常工作报警措施。

9.支架为热镀锌钢材。

10.太阳能集热器安装需符合《民用建筑太阳能热水系统应用技术规范GB50364-2005》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》有关规定要求。

11.耐热冲击应能承受25℃以下冷水与90℃以上热水交替反复冲击三遍而不损坏。

12.投标人注明每平方米真空管集热器所包括的集热管数量。

(二)、空气源热泵机组技术要求1、压缩机品牌:美国谷轮、日本日立或日本三洋2、空气源热泵机组外壳:不锈钢,δ=1mm。

热交换器材质采用青铜材质。

热泵主机散热器风扇需采用稳定高效率的风扇。

3、全年平均COP(性能系数)不小于4.0,并提供干球温度20℃,湿球温度15℃,进水(初始水)温度15℃,出水(终止水)温度55℃的工况条件下的检验报告,须有国家级检测机构出具的能效比检测报告。

4总制热量240KW,额定输入功率58KW,制热工况:室外干湿球温度20℃,出水温度60℃,产热水量及上述指标符合招标图纸要求。

5冷媒采用环保工质(未来50年不被禁用)。

6、热泵主机采用直热式主机;7、热泵电源形式3~380V±10%,频率50HZ;8热泵接地要求≤10Ω;9、安装位置布置合理,检修空间通道符合要求,水泵应采取减振和隔声措施;10、控制系统由中标人负责供应、安装和调试;11、水侧换热器型式:螺旋套管式换热器或板式换热器12、空气侧换热器需采用内螺纹铜管,翅片采用亲水铝箔13、热泵主机散热器风扇需采用优化设计的涡流风轮,稳定高效率的风扇;14、除霜系统:必须有稳定可靠的自动除霜系统且不以降低保温水箱水温为代价;15、热泵机组应采用模块化设计。

机组必须具备远程控制(距离不小于300米)功能,在线控器上可设定制热水温度,可定时开关机,具有断电重新上电后自动恢复原运行状态功能,可在控制器上设置并显示水箱水位,具有故障报警及自检功能。

16、对配电屏(箱)、控制箱的要求:①二次接线及端子排接线端应有明显的接线标志和清晰、耐久的编号。

②线缆的芯线连接金具规格应与芯线的规格适配,且不得采用开口端子。

③箱内线路的线间和线对地间绝缘电阻值一次回路必须大于0.5M ,二次回路必须大于1M .④二次回路交流工频耐压试验,当绝缘电阻值大于10M 时,用2500V兆欧摇表检测,应无闪络击穿现象;当绝缘电阻值在1-10时,用1000V摇表检测,应无闪络击穿现象。

⑤同一端子上导线连接不得多于2根,防松垫圈等零件应齐全。

⑥箱内分别设置零线(N)和保护地线(PE线)汇流排,零线和保护地线应经汇流排出。

⑦连接配电箱、控制箱面板上的电器与可动部位的电线应采用多股铜芯软电线,敷设长度留有适当裕量;线束有外套塑料管等加强绝缘保护层;与电器连接紧密可靠,不松动、无断股,接地电阻为零。

17、投标人所投的系统应带配电屏(箱),各主要用电设备应有单独的配电回路,配电开关应采用原装优质断路器。

18、热泵应具备高低压保护、排气温度保护、压缩机过流过载保护、启动延时、水流开关、水温超高温保护,确保机组运行稳定、可靠。

19、系统设备运行应安静、平稳,系统正常运行时噪音值应在国家、广东省制定的相关规范、规程、规定的要求范围以内,并不得影响居住、使用者的正常生活和工作。

20、空气源热泵规格、参数、数量需满足辅助加热设计总体要求(即总制热量每栋不得小于200KW),(在干球温度20℃,湿球温度15℃,进水温度15℃,出水温度55℃的工况条件下);21、制造商要求:营业执照所示营业范围应符合要求,具备全国工业生产许可证。

制造商应通过ISO9001:2000质量管理体系认证,产品须取得国家3C认证。

制造商注册资本:不少于1000万人民币。

制造商在深圳地区设有完善的售后服务机构必须通过ISO9001质量体系认证(三)、水泵技术要求1、热水输送泵和强制循环泵要选用低噪音水泵。

热水系统水泵要求一用一备,设计要求全天24小时供应热水。

2、水泵应带配电屏(箱),每台泵应有单独的配电回路,配电开关应采用原装优质断路器。

3、水泵的启动或停止由液位控制器或温差控制器控制,控制系统由中标人负责供应、安装和调试。

4、水泵露天安装,应当有遮雨措施。

5、水泵应采取减振和隔声措施。

6、水泵周围应留有检修空间,并做好接地保护。

8、水泵生产和检验符合离心泵国家标准GB 5659-85 及相关行业标准的要求。

生产企业通过ISO9001-2000认证。

9、热水泵采用立式离心泵,热水型,输送不含固体颗粒的清水,整个给水系统的过流部件(外筒,泵壳、叶轮、轴、进出水口段)均要求为不锈钢材质。

10、转子部件经过动静平衡试验,保证运转平稳,无振动。

11、电机应为水泵原厂成套配备的自主品牌电机或国内名牌电机. 电机防护等级要求IP55或以上,绝缘级别F或以上;12 、选配的电机功率不得高于设备参数表的设计要求。

13、供电特性(380V/50hz/3),采用全封闭式电机。

14、采用机械密封。

15 、应提供水泵的性能曲线,并附产品样本及泵外形尺寸图;16、水泵的结构、选用的部件、密封材料需作出详细的说明,水泵及电机应有原生产厂成套出厂的证明书17、选配名牌优质电机,防护等级不低于IP54,绝缘等级不低于F级、18、水泵须保证能安全运行至少10,000小时,运行产生的噪声应小于70分贝19、轴承的服务寿命不低于80,000小时(四)、管路技术要求1、管材及管件选用必须符合设计图纸和国家规范的要求。

2、需保温的管道采用橡塑保温材料保温,保护层采用铝箔,且必须满足设计图纸和规范的要求。

3、管道与支吊架间应有经防腐处理的木块垫层,其厚度不小于保温层厚度。

4、水泵、电磁阀、阀门的安装方向应正确,并应便于维修更换。

5、管路安装应符合现行国家标准《建筑给排水及采暖工程施工质量验收规范》GB50242-2002的相关要求,安装位置布置合理,检修空间通道符合要求。

6、管路和设备应做水压试验,非承压管路和设备应做灌水试验,试验方法应符合设计要求。

7、管路保温应在水压试验合格后进行,保温材料为橡塑材料,应符合设计要求,保温应符合现行国家标准《工业设备及管道绝热工程质量检验评定标准》GB 50185的要求。

8、阀门采用铜质阀门。

9、水箱补水管采用冷水型钢塑复合管(衬塑型,内衬PP-R管材),空气源热泵循环系统、供热管道、热水回水管道采用热水型钢塑复合管(衬塑型,内衬PP-R管材),且压力等级均需满足设计要求,管道连接方式和壁厚必须满足设计图纸和规范的要求。

(五)、阀门技术要求1)制造商要求:国内产的名优产品;2)应通过ISO9001质量管理体系认证及ISO14001环境管理体系认证且在广东地区设有完善的售后服务机构;3)阀门选型、压力等级应符合国家有关规范及设计要求;4)符合国家或行业的生产技术标准;5)外观良好,无锈斑,启闭灵活;6)关闭严密性好,阀杆与阀体结合部位不渗漏,采用优质橡胶密封材料;7)阀体、阀盖采用优质球墨铸铁材料,机械加工精度高;8)阀杆采用不锈钢材料或黄铜等金属耐腐蚀材料;9)阀座密封面材料采用丁晴橡胶;10)阀门厂应给每个阀门一个固定的编号,其编号和阀门型号、口径、公称压力、厂名、生产日期等阀门标牌内容应固定在阀体上。

11)电动阀门:a.电动调节阀门动作分解能力高,能实现高精度的动作控制。

b.电动驱动机构防护等级不得低于IP68。

c.应具有阀门状态显示装置,具备手动、电动设置开关,具有手动开关功能。

12)、阀门采用铜质阀门,弹性软密封。

(六)、安装固定支架热水系统热泵、储热水箱都应与建筑物的接地系统可靠连接,有防雷措施。
