360度轮式旋挖钻机主要参数介绍表
sr405r旋挖钻机技术规格书
sr405r旋挖钻机技术规格书
以下是sr405r旋挖钻机的技术规格书的一些重要内容：
1. 主要参数：
- 最大钻孔直径：4.5米
- 最大钻孔深度：60米
- 最大钻杆提升力矩：405 kNm
- 最大回转力矩：240 kNm
- 整机总重量：约40吨
- 发动机功率：约300 kW
2. 钻进参数：
- 钻机型式：旋挖钻机
- 钻具型式：连续螺旋输送器（CFA）
- 钻具尺寸：Ф450/ 20米长
- 进给力矩：405 kNm
- 进给速度：（可根据具体需求调整）
3. 回转参数：
- 回转力矩：240 kNm
- 回转速度：（可根据具体需求调整）
4. 运行性能：
- 最大行走速度：约2.5 km/h
- 最大坡度：30°
- 最大爬坡能力：30%
5. 液压系统：
- 主泵流量：约600 L/min
- 主泵压力：约34 MPa
- 配备液压系统的过滤器和冷却器
以上仅为sr405r旋挖钻机技术规格书的一些要点，具体规格书内容可能会有更详细的参数和说明。
型号旋挖钻机系统参数及配置
型号旋挖钻机系统参数及配置230型号旋挖钻机性能、特点、配置说明⼀、整机性能介绍：1、先进的技术性能：230型号旋挖钻机采⽤专业的可拓展履带底盘、⾃⾏起落折叠桅杆、可伸缩钻杆和液压先导控制。
具有⾃动检测孔深、垂直度⾃动调整、集成式LCD液晶显⽰和监控系统直接监控整个钻机的⼯作状态,并具有防误操作的逻辑功能控制。
钻进扭矩⼤、施⼯效率⾼、转场机动灵活、可靠性⾼、性价⽐优。
其钻进钮矩为230kN.m，最⼤成孔直径为2000mm，最⼤成孔深度为70m。
2、可靠的质量保证：主要配套件采⽤世界名优产品，如沃尔沃进⼝发动机；德国⼒⼠乐主卷扬液压马达、减速机、⾏⾛减速机、组合液压泵、副泵回路的负载敏感多路阀、动⼒头马达、布雷维尼动⼒头减速机、派恩控制器和显⽰器及其它电器元件等关键部件均选⽤国外着名⼚商的产品。
3、合理的结构设计：采⽤最流⾏的变幅机构，⾃⾏起落可折叠桅杆、伸缩式钻杆、带重型减震器的动⼒头和可拓展专业旋挖钻机履带底盘等。
4、舒适的操作系统：⼈机⼯程学的操作平台，⾼⽔平的⼈机界⾯，便捷的操作⼿柄。
5、作业范围⼴：匹配不同的钻具可进⾏粘⼟层、沙层、冻⼟层、卵⽯层和中风化岩层的钻进作业。
成孔深度达70m ，成孔直径为600～2000mm。
6、作业效率⾼：钻进扭矩⼤，钻进速度⾼，提钻和放钻速度快，钻进加压⼒⼤，加压⾏程长，整机参数配置合理，⽐其它机器⽣产效率更⾼。
7、转场机动灵活：三段折叠桅杆，可⾃⾏起落。
运输状态将履带收⾄运输状态，把桅杆落下，再将、上段桅杆、带动⼒头的下段桅杆折叠，吊锚架⾃动收放。
使运输尺⼨减到最⼩。
8、维修保养⽅便：合理的机器设计和布置整齐、规则的液压管道，充分考虑到维修保养和上下机所需的空间和⽅便性，使维修保养伸⼿可及。
⼆、专业底盘1、沃尔沃TAD941增压、中冷、电控发动机，220kW的超强动⼒，海拨4500⽶以上地带正常⼯作，欧3排放标准。
2、内藏式液压可伸缩履带结构，⼯作时履带最⼤可拓宽⾄4000mm,加上合理的钻机重⼼设计，使钻机具有极好的稳定性；运输时履带的中⼼距可收缩⾄3000mm,减少运输宽度。

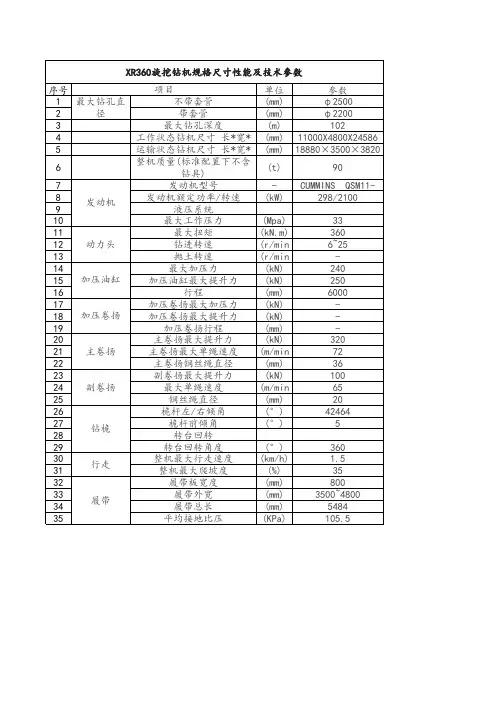

XR360旋挖钻机规格尺寸性能及技术参数
序号
1 最大钻孔直
2
径
3
4
5
6
7
8 9
发动机
10
11
12 动力头
13
14
15 加压卷扬
19
20
21 主卷扬
22
23
24 副卷扬
25
26
27 28
钻桅
29
30 31
行走
32
33 34
履带
35
项目 不带套管 带套管
最大钻孔深度 工作状态钻机尺寸 长*宽* 运输状态钻机尺寸 长*宽* 整机质量(标准配置下不含
33 360 6~25 240 250 6000 320 72 36 100 65 20 42464 5
(°) (km/h)
(%) (mm) (mm) (mm) (KPa)
360 1.5 35 800 3500~4800 5484 105.5
钻具) 发动机型号 发动机额定功率/转速 液压系统 最大工作压力 最大扭矩 钻进转速 抛土转速 最大加压力 加压油缸最大提升力
行程 加压卷扬最大加压力 加压卷扬最大提升力
加压卷扬行程 主卷扬最大提升力 主卷扬最大单绳速度 主卷扬钢丝绳直径 副卷扬最大提升力
最大单绳速度 钢丝绳直径 桅杆左/右倾角 桅杆前倾角 转台回转 转台回转角度 整机最大行走速度 整机最大爬坡度 履带板宽度 履带外宽 履带总长 平均接地比压
单位 (mm) (mm) (m) (mm) (mm)
参数 φ2500 φ2200
102 11000X4800X24586 18880×3500×3820
(t)
90
- CUMMINS QSM11-
混凝土双筒旋挖钻机规格
混凝土双筒旋挖钻机规格一、概述混凝土双筒旋挖钻机是一种专业用于钻孔的工程车辆，广泛应用于桥梁、地铁、隧道、高速公路等基础工程中。
它的主要特点是可以钻入深度较大的岩石或土壤，并可以在钻孔过程中进行土壤取心、土样采集和水平定位等操作。
本规格将详细介绍混凝土双筒旋挖钻机的技术参数和性能指标，以及其适用范围和使用注意事项。
二、技术参数1. 钻孔直径：Φ1000mm～Φ3000mm2. 钻孔深度：60m～80m3. 钻进速度：0～30m/min4. 钻进转矩：160kN·m～360kN·m5. 主机功率：315kW～500kW6. 工作重量：≥80t7. 冷却方式：水冷8. 工作温度：-10℃～45℃9. 外形尺寸：长×宽×高=18000mm×5000mm×6000mm三、性能指标1. 钻进精度：垂直度≤1/1000，水平度≤1/20002. 钻孔质量：孔壁光滑、无松散、无死角3. 钻进效率：单孔平均日进尺≥20m4. 环保性：排放符合国家标准，噪音≤105dB(A)5. 安全性：符合国家安全标准，具备过载保护、断电保护、防滑保护等多项安全保障措施四、适用范围混凝土双筒旋挖钻机适用于以下工程：1. 桥梁基础工程：主要用于桥梁墩台的孔洞钻取、爆破凿岩、孔壁加固等工作。
2. 地铁、隧道工程：主要用于地铁车站、隧道出入口等地的地基处理、桩基施工等工作。
3. 高速公路工程：主要用于高速公路桥梁、隧道等工程的基础施工。
4. 水利工程：主要用于水利大坝、水闸等工程的基础施工。
五、使用注意事项1. 在使用混凝土双筒旋挖钻机时，必须按照操作手册的规定进行操作，严禁超负荷使用。
2. 钻机在工作过程中必须保持稳定，严禁在坡度较大的地方操作。
3. 钻机在运输过程中必须注意避免碰撞和颠簸，保证机身不受损坏。
4. 钻机工作时必须有专人负责监控设备运行情况，及时排除故障。
5. 钻机在进行钻孔作业前，必须对工作环境进行勘察，确保安全。
旋挖钻机设备参数
旋挖钻机设备参数旋挖钻机是一种常见的土方施工机械，主要用于非常固硬的地质条件下的基础工程施工，如桩基工程、桥梁基础工程、高层建筑施工等。
下面将详细介绍旋挖钻机的设备参数。
1.基本参数旋挖钻机的基本参数包括整机总重、主机功率、旋转速度等。
一般来说，整机总重是旋挖钻机最重要的参数之一，它可以决定旋挖钻机的稳定性和承载能力。
主机功率是指旋挖钻机的发动机功率，它决定了旋挖钻机的钻进速度和工作效率。
旋转速度是指旋挖钻机旋转装置的转速，它可以影响旋挖钻机的钻进深度和钻孔质量。
2.钻孔直径范围旋挖钻机的钻孔直径范围是指旋挖钻机能够钻孔的最小和最大直径尺寸。
一般来说，旋挖钻机可以根据不同的工程需求，选择不同的钻具和钻杆，从而实现不同直径范围的钻孔。
3.钻杆长度和直径钻杆是连接钻头和旋挖钻机的重要部件，它的长度和直径直接影响旋挖钻机的钻进深度和钻孔质量。
一般来说，钻杆的长度可以根据实际需要进行调整，以适应不同的钻孔深度。
钻杆的直径一般在100-150毫米左右，可以根据地质条件和工程要求选择合适的直径。
4.钻进深度钻进深度是指旋挖钻机可以达到的最大钻孔深度。
一般来说，旋挖钻机的钻进深度可以达到20-30米，根据不同的工程需求，可以选择不同深度的旋挖钻机。
5.减速器类型旋挖钻机的减速器是指旋挖钻机旋转装置的核心部件，它可以将发动机输出的高速旋转转矩转变为适合旋挖钻机钻进作业的低速高扭矩。
根据不同的需要，旋挖钻机的减速器可以选择液压摆动减速器、液压旋转减速器等不同类型。
6.工作台尺寸和旋转角度旋挖钻机的工作台是指旋挖钻机旋转装置的重要组成部分，它可以使旋挖钻机在钻孔作业过程中实现360度的旋转。
工作台的尺寸和旋转角度可以根据工程需求进行调整，以适应不同的工作空间和机动性要求。
7.运输尺寸和维护空间要求旋挖钻机的运输尺寸是指旋挖钻机整机在运输过程中所占用的尺寸空间，它直接影响旋挖钻机的运输和使用便利性。
维护空间要求是指旋挖钻机在日常维护和保养中所需要的空间，包括液压系统维修空间、发动机维修空间等。
旋挖钻机主要技术参数
旋挖钻机主要技术参数旋挖钻机是一种用于土壤和岩石钻探的大型机械设备。
它采用旋转的钻杆，通过钻头将土壤或岩石钻孔并取出样品。
旋挖钻机主要用于建筑工程、地质勘探、水文勘测等领域。
以下是旋挖钻机的主要技术参数：1.最大钻孔直径：旋挖钻机的最大钻孔直径是衡量其工作能力的重要指标。
一般来说，旋挖钻机的最大钻孔直径可达到数米，不同型号的旋挖钻机最大钻孔直径会有所不同。
2.最大钻孔深度：旋挖钻机的最大钻孔深度是衡量其工作能力的另一重要指标。
一般来说，旋挖钻机的最大钻孔深度可以达到数十米，但也有部分型号的旋挖钻机可以达到上百米的深度。
3.动力系统：旋挖钻机的动力系统通常由发动机和液压系统组成。
发动机提供旋挖钻机所需的动力，液压系统则控制旋挖钻机的操作。
发动机的功率和液压系统的工作压力是衡量旋挖钻机动力系统性能的重要指标。
4.转速和扭矩：旋挖钻机的转速和扭矩是确定其钻孔效率和土壤或岩石钻孔能力的关键参数。
通常情况下，旋挖钻机的转速和扭矩可根据具体工作要求进行调节，以适应不同地质条件。
5.钻杆长度和直径：钻杆是旋挖钻机上的重要部件，用于将钻头送入地下。
旋挖钻机的钻杆长度和直径取决于钻孔深度和直径的要求，不同型号的旋挖钻机钻杆长度和直径会有所差异。
6.重量和尺寸：旋挖钻机的重量和尺寸是决定其适用范围和运输要求的重要参数。
轻型旋挖钻机适用于狭小的工作空间和复杂地形，而重型旋挖钻机适用于大型工程和坚硬的岩石。
7.操作方式：旋挖钻机的操作方式通常包括手动操作和自动化操作。
手动操作需要操作人员进行实时控制，而自动化操作可以通过计算机控制系统实现。
不同操作方式适用于不同的工作需求和技术水平。
8.设备配置：旋挖钻机通常配备钻头、钻杆、抓斗、钻杆油缸等附件。
这些附件的性能和配置对于旋挖钻机的钻孔稳定性和操作效率有重要影响。
以上是旋挖钻机的主要技术参数。
这些参数的选择和配置应根据具体工作需求和地质条件进行合理选择，以确保旋挖钻机的工作效率和安全性。
型号旋挖钻机系统参数及配置
型号旋挖钻机系统参数及配置旋挖钻机是一种用于土壤钻探和基础施工的机械设备，具有强大的钻探能力和适应各种地质条件的能力。
下面是旋挖钻机的系统参数及配置的介绍。
一、系统参数1.动力系统：旋挖钻机通常采用液压动力系统，以提供足够的动力和扭矩来控制旋挖钻杆和钻头的旋转。
2.驱动方式：旋挖钻机可以选择多种驱动方式，例如自行式、履带式或悬挂式，以适应不同的工地条件。
3.工作能力：旋挖钻机的工作能力通常由最大钻孔直径和最大钻孔深度来衡量。
不同型号的旋挖钻机具有不同的工作能力，可以根据项目需求进行选择。
4.操控方式：旋挖钻机的操控方式可以分为手动操控和电脑控制两种。
电脑控制系统能够提高操作的精度和效率，适用于更复杂的施工任务。
5.外形尺寸：旋挖钻机的外形尺寸可能会因不同型号而有所不同，需要根据实际工地条件和运输要求进行选择。
二、系统配置1.钻杆和钻头：旋挖钻机通常配备一组钻杆和钻头，用于进行地下钻探或基础施工。
钻杆的长度和直径可以根据工作需求进行选择，并可根据需要进行组合。
2.吊车：旋挖钻机通常配备一台吊车，用于搬运和安装钻杆、钻头等重量物件。
3.平台：旋挖钻机的平台上通常安装有控制台和操作杆，用于操作和控制旋挖钻机的各项功能。
4.水箱：旋挖钻机通常配备一个大容量的水箱，用于供给冲洗作业所需的水源。
5.动力单位：旋挖钻机通常会配备一个独立的动力单位，用于提供动力系统所需的压力和流量。
6.照明设备：旋挖钻机通常配备适当的照明设备，以确保在夜间或光线不足的情况下能够正常进行施工。
7.安全设备：旋挖钻机通常配备安全设备，例如防护罩、防滑装置和紧急停机按钮，以确保操作人员和机器的安全。
8.环境保护设备：旋挖钻机通常配备一些环境保护设备，例如噪音减少装置和粉尘抑制装置，以减少对周围环境的影响。
以上是旋挖钻机系统参数及配置的介绍。
不同型号的旋挖钻机可能会有不同的参数和配置，具体选型需要根据实际需求和工地条件进行评估。
旋挖钻机在基础施工和土壤钻探中具有重要作用，能够提高施工效率和质量，减少人力投入和施工成本。
旋挖钻机构造详细介绍
旋挖钻机构造详细介绍旋挖钻机是一种用于钻取土壤和岩石的机械设备，主要用于建筑工程、桥梁建设、地基处理和地下管道安装等领域。
旋挖钻机由以下几个部分组成：1.底盘：旋挖钻机的底盘是整个机器的基础，它由钢铁制成，具有良好的稳定性和承载能力。
底盘通常包括履带、行走机构、底盘架、转台座等部分，以便机器能够在不同的工作场地上移动和转向。
2.主机：主机是旋挖钻机的核心部件，它包括发动机、液压系统和控制系统。
发动机提供动力给旋挖钻机，使其能够进行钻孔和施工操作；液压系统通过液压油提供动力和力矩，驱动钻杆和钻头完成钻孔任务；控制系统用于监控和控制机器的各项操作，比如调整转速、控制行走速度和修改钻杆角度等。
3.钻杆：钻杆是旋挖钻机进行钻孔作业的工具，它由多节组成，一般采用高强度合金钢制成。
钻杆通过液压系统驱动旋转，同时也能进行升降和前后移动，以便于机器进行钻孔和抽取土壤样本。
4.钻头：钻头是固定在钻杆末端的具有锥度的金属部件，在施工过程中通过旋转和挤压的方式将土壤和岩石破碎和钻入。
钻头的形状和材料根据工程要求和钻孔条件的不同而有所差异。
5.驾驶室：驾驶室是旋挖钻机操作员的工作空间，它具有良好的视野和操作控制设备。
驾驶员可以通过控制面板和操纵杆来控制机器的运行、工作参数和钻杆的移动。
6.辅助设备：旋挖钻机还可以配备各种辅助设备，包括抽取土壤样品的取样器、切割岩石的挖斗和岩石破碎机等。
这些设备可以根据具体的施工需求进行选择和调整。
旋挖钻机的工作原理是通过旋转和挤压的方式将钻头钻入土壤或岩石中，从而完成钻孔和施工任务。
在工作过程中，旋挖钻机需要根据不同的地质条件和施工要求选择合适的钻头和钻杆，并通过调整转速、钻杆角度和钻进力度等参数来控制钻孔深度和直径。
同时，驾驶员需要通过控制驾驶室中的操纵杆和控制面板来控制机器的行走、旋转和钻杆的移动。
总而言之，旋挖钻机是一种用于土壤和岩石钻孔施工的机械设备，它具有底盘、主机、钻杆、钻头、驾驶室和辅助设备等组成部分。
型号旋挖钻机系统参数及配置
型号旋挖钻机系统参数及配置旋挖钻机是一种用于土方施工的专用钻机，主要用于孔洞的钻掘和土壤取样。
下面是一个旋挖钻机常见的系统参数及配置的介绍。
1.发动机参数：旋挖钻机通常采用柴油发动机来提供动力，其参数如下：发动机型号：柴油发动机额定功率：根据具体型号可选，通常在100-500马力之间最大扭矩：根据具体型号可选，例如2000-8000牛·米2.钻机参数：旋挖钻机的钻机参数决定了其钻探单位的性能，主要包括以下几个方面：最大孔径：决定了钻机的钻孔能力最大钻孔深度：决定了钻机的作业范围最大回转速度：决定了钻杆的进给速度和钻孔的效率最大提升力：决定了钻杆的输送能力和钻孔的负载能力最大旋转力矩：决定了钻机在钻掘土层时的稳定性3.钻杆参数：旋挖钻机的钻杆是连接钻机和钻头的关键部件，其参数如下：钻杆类型：有普通钻杆和钻头一体化钻杆等多种类型可选钻杆直径：通常为100-200毫米钻杆长度：根据具体需求可定制，一般为2-6米钻杆连接方式：将钻杆连接在一起的方式，通常有螺纹连接和夹紧连接等4.钻头参数：旋挖钻机的钻头用于在土层中进行钻掘，其参数如下：钻头类型：可以根据不同地质条件选择不同形状的钻头，如滚刀、钻头和钢模等钻头直径：根据设备的钻杆直径来选择合适的钻头直径5.驱动方式：旋挖钻机的驱动方式决定了其在施工过程中的灵活性和作业效率，常见的驱动方式如下：液压驱动：利用液压系统提供动力，具有稳定性好、作业效率高的优点电动驱动：利用电动机提供动力，适用于一些电力供应场所，不适用于野外施工机械驱动：利用传统的机械传动方式，较少使用，效率相对较低6.控制系统：旋挖钻机的控制系统用于控制钻机的运行，通常包括以下几个方面：主控系统：控制钻机的行走、旋转、钻进、提升等运动液压系统：控制液压缸、液压马达等执行机构的运行电气系统：控制电机、传感器等电气装置的运行自动控制系统：可根据设定的参数进行自动控制钻机的操作以上是对旋挖钻机系统参数及配置的简要介绍，每个具体的旋挖钻机型号都有其特定的系统参数和配置，可以根据具体的工程需求进行选择。
XR360旋挖钻机技术规格书(修订)
XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。
3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。
4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。
5、可选多功能配置：支腿油缸，套管驱动。
扩展性好。
6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。
目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。
一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。
底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。
履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。
发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。
系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。
长螺旋钻机参数
长螺旋钻机参数长螺旋钻机参数是指螺旋钻机在工作过程中的各项技术性能指标和参数。
作为一种常用的地质钻机，长螺旋钻机在矿山、隧道、地基工程等领域有着广泛的应用。
下面将从几个方面介绍长螺旋钻机的参数。
一、动力参数：1. 驱动方式：长螺旋钻机一般采用电动驱动，也可以选择柴油机驱动。
2. 功率：长螺旋钻机的功率通常在几千瓦到几十万瓦之间，不同规格的钻机功率也不同。
3. 转速：螺旋钻机的转速通常在几十转每分钟到几百转每分钟之间，不同的工作需求需要不同转速的钻机。
二、钻探参数：1. 钻孔直径：长螺旋钻机可以钻探的孔径范围较大，从几毫米到几米不等，可以根据实际工程需求进行选择。
2. 钻孔深度：螺旋钻机的钻孔深度也有一定的限制，一般在几十米到几百米之间，深度越大对钻机的要求也越高。
3. 钻进速度：螺旋钻机的钻进速度通常在几米到几十米每小时之间，速度越快效率越高。
4. 钻进压力：钻机在钻进过程中需要施加一定的钻进压力，以克服地层的抵抗，不同的地质条件需要不同的钻进压力。
三、结构参数：1. 机身尺寸：螺旋钻机的机身尺寸通常较大，需要根据工程要求选择合适的尺寸。
2. 重量：长螺旋钻机的重量通常在几吨到几十吨之间，不同规格的钻机重量也不同。
3. 机身材质：螺旋钻机的机身通常采用高强度钢材制成，以保证机身的稳定性和耐久性。
四、其他参数：1. 工作环境要求：螺旋钻机在使用时需要考虑工作环境的要求，如温度、湿度等。
2. 操作方式：螺旋钻机的操作方式通常有手动和自动两种，可以根据实际需求选择合适的方式。
3. 故障率：螺旋钻机的故障率也是一个重要的参数，需要选择可靠性较高的钻机。
长螺旋钻机的参数涉及到动力、钻探、结构和其他方面的指标，不同的参数对应不同的工程需求，需要根据实际情况进行选择。
通过合理的参数配置，可以提高钻机的工作效率和安全性，为各类工程提供可靠的支持。
旋挖钻机及其参数
旋挖钻机及其参数旋挖钻机（Rotary drilling rig）是一种用于土壤和岩石钻孔的专业设备，通常应用于桩基础施工、地下管道铺设和环境工程等领域。
下面是关于旋挖钻机及其参数的详细介绍。
旋挖钻机的主要构造包括机身、钻杆和钻具等部分。
机身通常由底盘、驾驶室和操作台等组成。
底盘是支撑整个钻机的基础，通常采用履带式设计，以增加钻机的稳定性和可移动性。
驾驶室是给操作人员提供工作环境的部分，通常配备有空调系统，以确保操作人员的舒适度。
操作台上设有用于控制钻机运行、钻进和提升的控制面板。
旋挖钻机的钻杆连接在机身上，通常由多节管子通过螺纹连接起来，以形成一个长的钻杆。
钻具则是用于在土壤或岩石中钻孔的工具，通常由钻头、钻杆和其他辅助工具组成。
钻杆通过钻进运动将钻头推入地面，同时将地下岩层或土壤抬至地表。
一段钻完后，钻杆会向下延长一截，再继续进行钻进作业，以此类推。
旋挖钻机的参数通常包括以下几个方面：1.钻孔直径：用于描述钻机能够完成的最大孔径。
旋挖钻机通常可以进行直径为0.3米至4米不等的钻孔作业。
2.钻孔深度：用于描述钻机能够达到的最大钻孔深度。
旋挖钻机的最大钻孔深度通常在30米至100米之间。
3.钻进扭矩：用于描述旋挖钻机在钻进过程中产生的旋转力矩。
钻进扭矩决定了钻机能够钻进岩石或土壤的能力，通常在100至200千牛米之间。
4.提升力：用于描述旋挖钻机在提升工作中产生的最大力量。
提升力决定了钻机能够提起地下岩层或土壤的重量，通常在50至150吨之间。
5.钻进速度：用于描述旋挖钻机在钻孔过程中的进给速度。
通常可以根据地层的不同调整钻进速度，以适应不同类型的工作环境。
除了以上参数外，旋挖钻机还具有其他一些特点，如钻柱旋转角度范围、液压系统工作压力、整机重量等。
这些参数和特点的不同组合，使得旋挖钻机能够在各种不同的施工条件下进行钻孔作业。
总之，旋挖钻机是一种非常重要的工程机械设备，广泛应用于建筑、交通、水利、环保等领域。
第一章 旋挖钻机的介绍
第一章绪论1.1旋挖钻机简介及发展历史旋挖钻机因其效率高、污染少、灵活机动、功能组合多的特点，适应综合发展的需求，在国内外的现浇混泥土灌注桩施工中已占据主力机型的位置。
旋挖钻机的英文名称为Rotary Drilling Rig，一般适应于黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。
对于具有大扭矩动力头和自动内锁式伸缩式钻杆的钻机，可以适应微风化硬岩的施工。
为了满足施工要求，旋挖钻机底盘和工作装置的配置具有装机功率大，输出扭矩大，机动灵活、多功能、施工效率高等特点。
目前，旋挖钻机最大钻孔直径为3m，最大钻孔深度达120m，最大钻孔扭矩为620KN*m。
1.1.1旋挖钻掘工程的历史及工法优势（1）岩土钻掘工程的渊源和发展概况随着科技进步和经济发展，岩土钻掘工程在国民经济中发挥着越来越大的作用。
目前，其广泛应用于：①矿产资源勘探和部分矿产的开采；②水文地质勘探和水井钻③工程地质勘查和生态环境研究；④地质灾害的防治和环境的治理；⑤工民建和道路桥梁的基础工程；⑥国防工程及海岸工程；⑦科学钻探；⑧非开挖地下管线施工技术。
（2）旋挖钻掘的工法优势①广泛的适应性②良好的环保性③提高灌注桩的承载力1.1.2旋挖钻机用途旋挖钻机是一种取土成孔灌注桩施工机械，靠钻杆带动回转斗旋转切削土，然后提升至孔外缷土的周期性循环作业。
旋挖钻机采用的是多用途模块式设计，可用于多种桩的施工。
（1）灌注桩旋挖钻机是垂直桩和斜桩的常用钻孔设备，一般用于直径大于500mm灌注桩施工，除此之外，还可以配置长螺旋钻具、全套管与冲抓斗、液压抓斗、反循环钻具、高压旋喷机具等，用于螺旋钻孔灌注桩、钻孔扩底灌注桩、潜水钻成孔灌注桩、反循环钻成孔灌注桩、贝诺特灌注桩、振动冲击沉管桩等灌注桩的施工。
（2）咬合桩随着高层建筑、地下工程的不断增加，旋挖钻机配置短螺旋、钻头、振动锤等工具，可用于基抗支护咬合桩施工。
（3）地下连续墙桩旋挖钻机还可配置液压抓斗或机械抓斗，用于基抗支护工程中地下连续墙的施工同时，在工民建等基抗施工领域，通过旋挖的密排方式的组合并辅之以旋喷注浆、连续墙第二次抓槽施工等工法的应用，可以形成适应范围更广泛的止水支护承重桩墙。
浅谈旋挖钻机的施工应用及常见问题处理
产的Ｓ Ｒ系列钻机 以及德国宝峨钻 机等 ， 主要技术参数见表 １ 其 。
表 １ 各种旋挖钻机主要技术参数
参数 最大高度／ ｍ
扭 矩 ／ Ｎ・ ｋ ｍ 起 重 力 ／ Ｎ ｋ 功率 ／Ｗ 艺
３ １ 施 工 场 地 布 置 ．
机械 自动化 程度 高 ， 工现 场可 自行移 动 ， 施 自立桅杆 ， 位对 孔 分别为 １０ｍ， ．５ｍ 和 １ ５Ｉ ， ． １２ ． ３桩长 ６ １ ． ０ｍ左右 。该桥桩 基共计 便 ， 中方便 ， 施工 中采用 的伸 缩钻 杆节省 了人 力和 辅助 时 问， 效大 工 ６９ ２根 ， ６ 每个墩位桩基数 量 为 ８根 ～１ ６根 ，成行 列 布置 的群 桩
施工 场地根据现 场地 形情 况进 行合 理安排 ， 整场 地 ， 平 修筑 施 工便道 ， 、 水 电运输及 机械设 备材 料要 到位 ， 泥浆排 放 、 钻渣外
运 也 要 进 行 布 置 安 排 ， 须 全 面 满 足 施 工要 求 。 必
第３ ６卷 第 ８期 ２０ １０ 年 ３ 月
山 西 建 筑
XR360旋挖钻机技术规格书
XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。
3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。
4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。
5、可选多功能配置：支腿油缸，套管驱动。
扩展性好。
6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。
目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。
一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。
底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。
履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。
发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。
系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。
三一旋挖钻机型号参数大全
三一旋挖钻机型号参数大全三一旋挖钻机型号参数大全,笔者通过搜集汇总，为您整理了三一旋挖钻机详细参数，包括品牌、型号、吨位、驱动方式等详细的参数配置，参数内容来源中国路面机械网。
三一重工SR235-S旋挖钻机产品参数：扭矩(kNm):180-360(中型)，最大钻孔直径(m):2，最大钻孔深度(m):68/54，发动机额定功率(kW):257，最大加压力 (kN):210，最大提升力(kN):275，最大输出扭矩(kN.m):235。
三一重工SR485R-H10旋挖钻机产品参数：扭矩(kNm):360以上(大型)，最大钻孔直径(m):3.2，最大钻孔深度(m):120/100，设备总重量(kg):180000，发动机额定功率(kW):403，最大加压力 (kN):475，最大提升力(kN):600，最大输出扭矩(kN.m):485。
三一重工SR360R-H10旋挖钻机产品参数：最大钻孔直径(m):2.5，最大钻孔深度(m):100/65，设备总重量(kg):120000，发动机额定功率(kW):300，最大加压力 (kN):290，最大提升力(kN):360，最大输出扭矩(kN.m):360。
三一重工SR445R-H10旋挖钻机产品参数：最大钻孔直径(m):3，最大钻孔深度(m):116/95m，设备总重量(kg):162000，发动机额定功率(kW):377，最大加压力 (kN):400，最大提升力(kN):560，最大输出扭矩(kN.m):445。
三一重工SR415R-H10旋挖钻机产品参数：扭矩(kNm):360以上(大型)，最大钻孔直径(m):3，最大钻孔深度(m):110/90，设备总重量(kg):145000，发动机额定功率(kW):377，最大加压力 (kN):360，最大提升力(kN):520，最大输出扭矩(kN.m):415。
三一重工SR405R-H10旋挖钻机产品参数：扭矩(kNm):360以上(大型)，最大钻孔直径(m):2.8，最大钻孔深度(m):106/69，设备总重量(kg):122000，发动机额定功率(kW):377，最大加压力 (kN):320，最大提升力(kN):400，最大输出扭矩(kN.m):405。
旋挖钻机
二、主要性能参数第七节钻具选择根据施工图纸要求确定钻头直径一般钻头直径比钻孔规定直径小1cm~2cm。
确保不会有过大充盈系数。
一、岩石螺旋钻头岩石螺旋钻头所有切削具为尖部镶有钨钢硬质合金的美国进口截齿。
主要用于风化基岩、胶结较好的卵砾石地层及各种土质的永冻土层，结构为直螺和锥螺，根据地层和钻头甩土性能分别有各种螺距（升角）的单头单螺、双头单螺、双头双螺钻头。
不论是锥螺岩石钻头还是直螺岩石钻头，其中单螺钻头钻进速度快。
清渣能力强，回转阻力小。
双螺钻头导向性能好，携土能力强。
锥螺一般分为180度、270度、360度，岩石层越硬，头部锥度设置越大。
1、锥螺岩石钻头锥螺岩石钻头分为单头单螺、双头单螺、双头双螺三种结构。
可用于比较坚硬的基岩、胶结较好的卵砾石地层及永冻土层中。
2、直螺岩石钻头直螺岩石钻头分为单螺、双头单螺、双头双螺三种。
用于中硬至硬风化地层及冻土层钻进。
直螺岩石钻头的特点是：较之于锥螺导向性好，携土能力强，但回转阻力较大。
钻头高度一般为两个螺距，2.5个螺距可增加携土能力及导正能力，1.5个螺距可提高钻速，降低阻力。
二、土层螺旋钻头土层螺旋钻头所有的切削具为铲形耐磨合金斗齿或斗齿加截齿。
主要用于地下水位以上的层、砂土层、含少量粘土地密实砂层以及粒径不大的砾石层。
其结构有单头单螺、双头单螺、双头双螺三种。
单螺钻头由于清渣容易。
回转阻力小，适合用于乱砾石层及胶结性好的粘土层，双螺钻头携土能力强，导正性能好，适合用于钻进松散地层及软硬互层地层。
钻头高度一般为两个螺距，2.5个螺距可增加携土能力及导正能力，1.5个螺距可提高钻速，降低阻力。
土层螺旋钻头技术参数三、旋挖钻斗1、操作规程及注意事项：●下孔前首先检查钻齿是否齐全及连接是否牢固，操作时要轻压慢转；●当单开门钻头的进土量为斗容2/3-4/5时即可提钻,提钻之前要给压反转1-2圈待斗门关闭后再提钻;●提钻时如遇卡阻,要在遇卡处上下移动钻具并慢速旋转,待解卡后再提钻,切不可强行提钻;●机动开合的斗门卸土时,压盘下压的速度要慢,不可高速冲压,以免损坏开合机构及斗体,斗门开后如砂土不能自卸,操作手要反复正反转动钻具,直至把土卸完,严禁上下提升或左右摆动撞击其他固定物来卸土。
型号旋挖钻机系统参数及配置精编版
型号旋挖钻机系统参数及配置精编版旋挖钻机是一种常见的工程机械，用于地基基础工程的施工。
以下是旋挖钻机的系统参数及配置的精编版。
1.型号选择：旋挖钻机的型号根据所需施工情况进行选择，常见的型号包括SR150C、SR220C、SR360C等。
具体选择应根据工程需求和现场条件来决定。
2.动力系统：旋挖钻机通常采用液压动力系统，由发动机和液压系统组成。
发动机的功率根据旋挖钻机的型号和最大钻孔直径来确定，一般范围为150kW到500kW。
液压系统能提供所需的动力和扭矩，以完成钻孔和抽杆的操作。
3.钻杆系统：钻杆系统是旋挖钻机的核心部件，由钻杆和钻具组成。
钻杆一般由钢管焊接而成，并在杆与杆之间连接，形成所需的钻杆长度。
钻杆具有一定的强度和刚度，能够承受旋挖钻机产生的扭矩和推力。
4.钻头系统：钻头是旋挖钻机钻孔的部件，也称为钻具。
常见的钻头有单刀、双刀和多刀钻头，根据不同的地质条件选择不同的钻头。
钻头具有抗磨损和抗冲击的特性，能够在各种地质条件下进行钻孔作业。
5.固定卡箍系统：固定卡箍系统用于固定钻杆，防止其在钻孔过程中发生偏移或变形。
固定卡箍系统通常由两个卡箍和液压缸组成，能够提供足够的夹紧力，确保钻杆的稳定。
6.控制系统：旋挖钻机的控制系统是整个机器的核心部分，用于控制旋挖钻机的运行和操作。
控制系统一般由液压控制阀、电控系统和操作面板组成。
操作面板通常配备有液晶显示屏和按键，方便操作员进行设定和监控。
7.支腿系统：支腿系统用于支撑旋挖钻机，保证其在钻孔过程中的稳定性。
支腿一般由液压缸和支腿脚组成，能够根据现场情况自动调整高度和角度，在不同地质条件下进行施工作业。
8.驾驶室系统：驾驶室系统用于提供给操作员一个舒适的工作环境，包括驾驶座椅、控制台和空调系统等。
驾驶室通常配备有多功能操作杆，方便操作员进行机器的控制和调整。
9.附件系统：附件系统用于辅助旋挖钻机进行特定的作业，常见的附件包括深层扩孔器、渣土抓斗和抽芯器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
360度轮式旋挖钻机适用于土层、黏土层、填土层、粉土层、淤泥层，及部分含有卵石、砾石的地层；广泛适用于房屋建筑、高铁接触网支架、护坡桩，城市建设，民用建筑、新农村建设，电网改造、园林绿化等多种工程项目。
360度轮式旋挖钻机产品性能特点：
360度轮式旋挖钻机施工机动灵活、整机吨位小、操作简单、稳定性强、打桩速度超快、强劲的四轮驱动系统移动快速、专场便利，投资小、收益快；车架及整车全部是50zmjt049锰钢材，加厚、加重、，车身杆加强，终生不会变形从中煤而实现小机型钻大桩孔的特点。
360度轮式旋挖钻机主要技术参数：
名称（De scription）单位
（Unit）
参数值
（Date）
名称（De scription）
单位
Unit
参数值
（Date）
最大钻孔直径
（Max.Drilling Diameter）mm 1200
最大流量
(Maximum flow)
ml/r 110
最大钻孔深度
（Max.Drilling Depth）m 13
整机工作质量（标准配置下
不含钻具）
（Overall Drilling Weight
）
t 11.6
最大起拔力
(Maximum pulling force) t 8 外形尺寸（Dimension）m
9.0×2.3×
3.2
转台回转角度
（Rotary table slewing angle）
°360°前轮距(Front track) mm 1700 动力头转速
（Rotary Drive Rotary speed）
r/min 20-40 后轮距(Rear wheel) mm 1700
最大行走速度
（Max.traveling speed）km/h 45
发动机型号
（Engine Model）
/ 6105中冷增压
主泵最大工作压力(Working pressure) Mpa 25 转速(speed)
r/mi
n
2200
动力头最大扭矩
（Rotary Drive Max.output torq ue）Kn.m 21
发动机功率
（Engine power）
kw 88
驱动形式(Driving form) / 4。
