控制电缆的种类与符号含义

合集下载

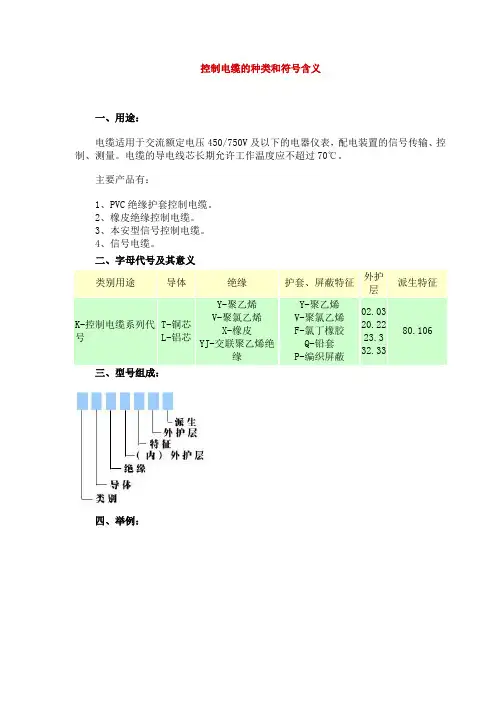

控制电缆的种类与符号含义

控制电缆的种类与符号含义

控制电缆的种类和符号含义、用途:电缆适用于交流额定电压450/750V及以下的电器仪表,配电装置的信号传输、控制、测量。

电缆的导电线芯长期允许工作温度应不超过70C。

主要产品有:1、P VC色缘护套控制电缆2、橡皮绝缘控制电缆。

3、本安型信号控制电缆。

4、信号电缆。

、字母代号及其意义四、举例:(J )K I, Y 2 2(2 ) K X Q 2 3五、产品结构简图:铠装细钢丝控制电缆的型号分类一、聚氯乙烯绝缘聚氯乙烯护套控制电缆1、 用途:适用于常温下电器设备及仪表装置。

火警信号及各种自动装置信 号的控制连接。

2、 特点:该电缆敷设方便,施工简单,安全可靠。

阻燃性电缆还具有不易 着火和火后不延燃的特点,电缆长期工作温度不超过 +70C ,弯曲半径不小于电 缆外径的10倍。

3、 使用温度:-10C ~ +70 C4、 电缆的型号、名称及主要用途。

名称型号主要用途L 聚轴乙怫外护层 L 聚乙烘绝蝶 钳芯匚聚縄乙烯外护泾-iftfi橡哎绝燃铝芯聚乙烯绝缘钢带铠装,聚乙烯外护层控制电缆铜芯橡皮绝缘铅套钢带铠装电缆KVV^1、铜导体2、PVC 绝缘 6、内护层 7、3、绕包带4、PVC 护套5、铠装钢带1、产品用途适用于交,直流额定电压450/750V及以下的高温,有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。

2、产品特性该电缆有耐高温、耐碱、耐油、耐氧化剂等特性,屏蔽型还具有抗干扰性能。

电缆长期工作温度-40C ~200 C。

注:如需阻燃型(氧指数》30)则需在型号前加特征代号“ ZR'如:ZR-KHF4 ZR-KHF4PT等,如需加钢带铠装,则需在型号的右下角加代号“22”,如:ZR-KHF42, ZR-KHF422等。

4、电缆的规格和有关参数见下表:三、本安型信号控制电缆广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统,监制回路及保护线路等各种本安电路中,具有分析参数小,抗外界干扰和线间串扰等优点。

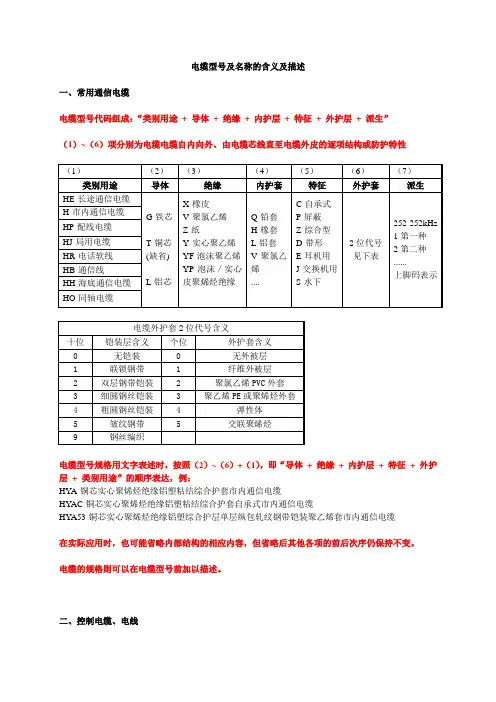

通信电缆及控制电缆型号及名称含义

通信电缆及控制电缆型号及名称含义

电缆型号及名称的含义及描述一、常用通信电缆电缆型号代码组成:“类别用途+ 导体+ 绝缘+ 内护层+ 特征+ 外护层+ 派生”(1)~(6)项分别为电缆电缆自内向外、由电缆芯线直至电缆外皮的逐项结构或防护特性电缆型号规格用文字表述时,按照(2)~(6)+(1),即“导体+ 绝缘+ 内护层+ 特征+ 外护层+ 类别用途”的顺序表达,例:HY A-铜芯实心聚烯烃绝缘铝塑粘结综合护套市内通信电缆HY AC-铜芯实心聚烯烃绝缘铝塑粘结综合护套自承式市内通信电缆HY A53-铜芯实心聚烯烃绝缘铝塑综合护层单层纵包轧纹钢带铠装聚乙烯套市内通信电缆在实际应用时,也可能省略内部结构的相应内容,但省略后其他各项的前后次序仍保持不变。

电缆的规格则可以在电缆型号前加以描述。

二、控制电缆、电线1、控制电缆电缆型号代码组成:[1]-[2][3][4][5][6][7][8]-[9]其中:[1]ZR-阻燃(有卤),WDZ-无卤低烟阻燃,WDN-无卤低烟耐火,NH-耐火[2]用途。

电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆[3]绝缘层。

V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯,X-橡皮,Z-纸[4]导体。

T-铜芯缺省表示,L-铝芯。

[5]内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,L W-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套。

[6]特征。

统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-铜丝编织屏蔽(P 1铝塑复合带屏蔽,P2铜带屏蔽),C-滤尘器用,Z-直流。

[7]铠装层。

0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)。

[8]外被层。

0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套。

[9]额定电压。

以数字表示,kV。

例:DJYPV:铜芯聚乙烯绝缘对绞铜丝编织屏蔽聚氯乙烯护套电子计算机控制用屏蔽电缆。

电线电缆符号表示

电线电缆符号表示

型号含义:R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘 V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5mm 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝 0.12:每根铜丝直径为0.12mm 型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面)0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆符号及意义

电缆符号及意义

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。

V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。

说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。

这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。

YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。

控制电缆的种类与符号含义

控制电缆的种类与符号含义

控制电缆的种类和符号含义一、用途:电缆适用于交流额定电压450/750V及以下的电器仪表,配电装置的信号传输、控制、测量。

电缆的导电线芯长期允许工作温度应不超过70℃。

主要产品有:1、PVC绝缘护套控制电缆。

2、橡皮绝缘控制电缆。

3、本安型信号控制电缆。

4、信号电缆。

二、字母代号及其意义类别用途导体绝缘护套、屏蔽特征外护层派生特征K-控制电缆系列代号T-铜芯L-铝芯Y-聚乙烯V-聚氯乙烯X-橡皮YJ-交联聚乙烯绝缘Y-聚乙烯V-聚氯乙烯F-氯丁橡胶Q-铅套P-编织屏蔽02.0320.2223.332.3380.106三、型号组成:四、举例:铝芯聚乙烯绝缘钢带铠装,聚乙烯外护层控制电铜芯橡皮绝缘铅套钢带铠装电缆缆五、产品结构简图:1、铜导体2、PVC绝缘3、绕包带4、PVC护套5、铠装钢带6、内护层7、铠装细钢丝控制电缆的型号分类一、聚氯乙烯绝缘聚氯乙烯护套控制电缆1、用途:适用于常温下电器设备及仪表装置。

火警信号及各种自动装置信号的控制连接。

2、特点:该电缆敷设方便,施工简单,安全可靠。

阻燃性电缆还具有不易着火和火后不延燃的特点,电缆长期工作温度不超过+70℃,弯曲半径不小于电缆外径的10倍。

3、使用温度:-10℃~ +70℃4、电缆的型号、名称及主要用途。

名称型号主要用途二、耐高温控制电缆1、产品用途适用于交,直流额定电压450/750V及以下的高温,有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。

2、产品特性该电缆有耐高温、耐碱、耐油、耐氧化剂等特性,屏蔽型还具有抗干扰性能。

电缆长期工作温度-40℃~200℃。

3、电缆的型号、名称及使用范围:注:如需阻燃型(氧指数≥30)则需在型号前加特征代号“ZR”如:ZR-KHF4,ZR-KHF4PT 等,如需加钢带铠装,则需在型号的右下角加代号“22”,如:ZR-KHF422,ZR-KHF4P 22等。

4、电缆的规格和有关参数见下表:三、本安型信号控制电缆广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统,监制回路及保护线路等各种本安电路中,具有分析参数小,抗外界干扰和线间串扰等优点。

电缆标注符号的含义

电缆标注符号的含义

电缆标注符号的含义时间:2011-02-28 来源:本站作者:本站编辑浏览次数:77021RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R.软电线;VV.PVC绝缘和PVC护套,只有一个V是指前者,且没有护套;P.屏蔽线K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。

电力电缆各型号中符号含义

电力电缆各型号中符号含义

电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义:NH——通过GB12666.6类耐火试验;ZR——通过GB12666.5类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称,见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯(XLPE)绝缘控制电缆长期允许工作温度不超过90℃,聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃,安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍,其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略,不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装[ 本帖最后由zql5698 于2006-6-15 11:36 编辑]35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义:NH——通过GB12666.6类耐火试验;ZR——通过GB12666.5类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

电线电缆符号的含义

电线电缆符号的含义

电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。

VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。

烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。

聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。

YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。

聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。

电缆符号及意义

电缆符号及意义

电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。

B系列电线属于布电线,因此以B开头。

电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。

绝缘电线也称为布电线,指包覆绝缘层的电线,包括各种连接线和安装线。

其中V代表PVC聚氯乙烯即塑料,L代表铝芯,T代表铜芯(一般省略不写),R代表软,增加导体根数可以使电线更软。

例如,BV是铜芯聚氯乙烯绝缘电线,BLV是铝芯聚氯乙烯绝缘电线,BVR是铜芯聚氯乙烯绝缘软电线。

以上电线结构为导体+绝缘。

以2.5mm2为例,BV有1根直径为1.78mm和7根直径为0.68mm两种,BLV有1根直径为1.78mm,BVR有19根直径为0.41mm。

RV是铜芯聚氯乙烯绝缘连接软电线,比BVR更软,2.5mm2的RV有49根0.25mm铜丝。

RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,比RV多了一层塑料护套。

此外,我们最常用的“护套线”是BVVB,铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,即2根BV线加一层白色护套。

护套线是指带有护套层的单芯或多芯电线,带护套的电线更安全。

常用的护套线有RVV、BVV、RVVB、BVVB等型号。

护套线可分为硬护套线和软护套线两种,根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般为多芯,扁护套线一般为单芯。

YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆,其中Y代表聚乙烯,J代表交联,V代表聚氯乙烯护套。

YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等,规格从1.5平方到240平方不等,颜色为黑色。

铜质为国标无氧铜(紫铜),护套为聚氯乙烯PVC。

YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时也可根据用户需要定做电缆。

YJV电缆适用于室内、电缆沟、管道、隧道等,也可埋在松散的土壤中,不能承受外力作用,一般用于电路传输的主干道,额定电压为电力线路输配电用(一般额定电压为U0/U)0.6/1---26/35kv。

电线型号代码表

电线型号代码表

相对完整的电线电缆英文字母的含义电线电缆代号及含义:K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯(XLPE)绝缘控制电缆长期允许工作温度不超过90℃,聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃,安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍,其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略,不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型ZRK:系列代号,表示阻燃型控制电缆(其它类同)NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯来源:输配电设备网例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS 2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV (来源:)②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4*185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电气图里电缆标注的符号

电气图里电缆标注的符号

电气图里电缆标注得符号RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R、软电线;VV、PVC绝缘与PVC护套,只有一个V就是指前者,且没有护套;P、屏蔽线K、控制电缆;B、电线;-105、表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具得电源电缆最后字母就是B,表示扁平电缆,就就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L就是铝导线,有J就是交联,有ZR连在一起就是“阻燃”,有NH连在一起就是“耐火”有下标22表示钢铠装,2表示铜铠装,最后得P有下标2好象就是铜屏蔽层,没有就是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置得信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53) 聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备得连接以及电话配线网得分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0、4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套得市内通信电缆线组为对绞,线径为0、4mm,对数为200对。

电线、电线型号规格含义

电线、电线型号规格含义

电线、电缆型号规格含义一、电线、电缆通用符号含义:B——电线(有时不表示)Y——聚乙烯F——氯丁橡皮Q——铅包R——软电线YJ——交联聚乙稀B——平行LW——皱纹铝套T——铜芯(缺省表示)K——控制电缆P——屏蔽22——钢带铠装L——铝芯DJ——计算机电缆ZR——阻燃32——细钢丝铠装V——聚氯乙稀X——橡皮NH——耐火42——粗钢丝铠装二、电线电缆常用型号名称:BV—铜芯聚氯乙稀电线RVP—铜芯聚氯乙稀屏蔽连接软电线BLV—铝芯聚氯乙稀电线RVB—铜芯聚氯乙稀扁型连接软电线BVR—铜芯聚氯乙稀软电线RVS—铜芯聚氯乙稀铰型连接软电线BVV—铜芯聚氯乙稀护套圆形电线RV—铜芯聚氯乙稀连接软电线BLVV—铝芯聚氯乙稀护套圆形电线RFB—铜芯丁腈聚氯乙稀扁型软电线BLVVB—铝芯聚氯乙稀护套扁形电线RFS—铜芯丁腈聚氯乙稀铰型软电线BVVB—铜芯聚氯乙稀护套扁形电线RVV—铜芯聚氯乙稀护套软电线BX—铜芯橡皮电线RVVP—铜芯聚氯乙稀屏蔽软电线BLX—铝芯橡皮电线BXR—铜芯橡皮软电线VV—铜芯聚氯乙稀绝缘聚氯乙稀护套电力电缆VLV—铝芯聚氯乙稀绝缘聚氯乙稀护套电力电缆VV22—铜芯聚氯乙稀绝缘聚氯乙稀护套钢带铠装电力电缆VLV22—铝芯聚氯乙稀绝缘聚氯乙稀护套钢带铠装电力电缆YJV—铜芯交联聚氯乙稀绝缘聚氯乙稀护套电力电缆YJLV—铝芯交联聚氯乙稀绝缘聚氯乙稀护套电力电缆YJV22—铜芯交联聚氯乙稀绝缘钢带铠装聚氯乙稀护套电力电缆YJLV22—铝芯交联聚氯乙稀绝缘钢带铠装聚氯乙稀护套电力电缆KVV—铜芯聚氯乙稀绝缘聚氯乙稀护套控制电缆KVVP—铜芯聚氯乙稀绝缘聚氯乙稀护套编织屏蔽控制电缆KVVP2—铜芯聚氯乙稀绝缘聚氯乙稀护套铜/聚酯复合膜屏蔽控制电缆KYJV—铜芯交联聚氯乙稀绝缘聚氯乙稀护套控制电缆NH—VV—铜芯聚氯乙稀绝缘聚氯乙稀护套耐火电力电缆NH—VV22—铜芯聚氯乙稀绝缘聚氯乙稀护套钢带铠装耐火电力电缆NH—YJV—铜芯交联聚氯乙稀绝缘聚氯乙稀护套耐火电力电缆NH—YJV22—铜芯交联聚氯乙稀绝缘钢带铠装聚氯乙稀护套耐火电力电缆NH—KVV—铜芯聚氯乙稀绝缘聚氯乙稀护套耐火控制电缆NH—KVV22—铜芯聚氯乙稀绝缘钢带铠装聚氯乙稀护套耐火控制电缆NH—KVVP—铜芯聚氯乙稀绝缘聚氯乙稀护套铜丝绕包屏蔽耐火控制电缆NH—KVVP2—铜芯聚氯乙稀绝缘聚氯乙稀护套铜丝绕包屏蔽耐火控制电缆KYJV22—铜芯交联聚氯乙稀绝缘钢带铠装聚氯乙稀护套控制电缆三、电线、电缆价格上浮规则和范围:1、电线:又色线按相同型号价格5%,阻燃线上浮10%,耐火线上浮40%。

控制电缆编号中打头字母的含义

控制电缆编号中打头字母的含义

控制电缆编号中打头字母的含义
控制电缆是一种非常重要的电气设备,它是用来连接电气设备之间的重要物品,用于传递电能、信号控制和数据传输。

控制电缆有多种类型,每种类型的控制电缆都有自己的编号。

编号中的首字母是用来表示该控制电缆的特殊用途的。

首先,控制电缆的编号中常常以“C”字母打头,它表示该控制电缆专门用于连接不同的传感器和控制设备,作为信号传输的介质。

这种电缆可以传递数据信号,并且具有一定的耐磨性、耐化学腐蚀性,因此广泛应用于工厂自动化控制系统中。

其次,以“A”字母开头的控制电缆,主要是指用于电气设备之间的高压控制电缆,用来连接高压电气设备,传输控制信号,以及在电器的各种联系部位之间建立防护隔离。

这种电缆的结构特点是,铜线芯不仅具有良好的导电性,而且具有较好的耐温、自熔断和耐湿度性能,使用范围也比较广泛。

再次,以“V”字母开头的控制电缆,指的是一种具有比较强的电磁屏蔽性和抗机械损坏性的控制电缆。

它主要用于各种环境中抗静电和辐射的机械控制,可用于配线系统、远距离传输设备、连接器等。

这种控制电缆的表面覆盖护套是绝缘材料,使电缆具有更好的抗拉抗拖性能、耐火性和耐老化性。

最后,以“P”字母开头的控制电缆,是指电缆表面有一层聚氯乙烯(PVC)护套的控制电缆。

这种电缆的特点是抗拉强度高,抗机械损坏性好,并且具有良好的耐火和耐酸碱性,常用于电气设备防火
和防潮环境中。

总之,控制电缆编号打头字母的意义是非常重要的,它可以更好地帮助用户判断电缆的性能和用途,从而节省时间和精力,让电气设备的安装和使用更加高效精准。

电缆符号

电缆符号

电缆符号(2007-08-11 20:49:39)标签:职场/励志1、SYV:实心聚乙烯绝缘射频同轴电缆2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)3、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装4、RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号5、KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量6、RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线(发烧线)13、KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)18、SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义:NH——通过GB12666.6类耐火试验;ZR——通过GB12666.5类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

电缆符号表示

电缆符号表示

型号含义:R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5mm 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面)0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆的规格型号代表的含义

电缆的规格型号代表的含义

电缆的规格型号代表的含义电缆的规格型号代表的含义一型号含义:R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ 表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV 请登陆:输配电设备网浏览更多信息②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆型号与含义

电缆型号与含义

1 电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义:NH——通过GB12666.6类耐火试验;ZR——通过GB12666.5类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称,见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯(XLPE)绝缘控制电缆长期允许工作温度不超过90℃,聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃,安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍,其它类型电缆的弯曲半径不小于电缆电缆的型号及名称。

见表WDZN-KYJYP2(WDZN-KYJEP2)本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。

电力电缆各型中符含义

电力电缆各型中符含义

电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义:NH——通过类耐火试验;ZR——通过类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

?2)型号组合结构及表示的电缆名称,见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆额定电压450/750V及以下控制电缆?型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义?K 控制电缆 V 聚氯乙烯 V 聚氯乙烯 P 铜丝编织屏蔽 R 软导体结构Y 聚乙烯 P2 铜带屏蔽 ZR 阻燃电缆?YJ 交联聚乙烯 Y 聚乙烯 22 钢带铠装 NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯(XLPE)绝缘控制电缆长期允许工作温度不超过90℃,聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃,安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍,其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略,不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装[ 本帖最后由 zql5698 于 2006-6-15 11:36 编辑 ]35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称?1)型号用字母及数字含义:NH——通过类耐火试验;ZR——通过类成束燃烧试验;B——低卤(型号末位);C——无卤低烟(型号末位);YJ——交联聚乙烯绝缘;V——低卤阻燃聚氯乙烯护套或衬层;S——无卤阻燃热塑性聚烯烃护套或衬层;22——钢带铠装低卤阻燃聚氯乙烯外护套;24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

控制电缆代号名称和含义

控制电缆代号名称和含义
七:基本电缆规格及结构参数
铠装材料
22
钢带铠装聚氯乙烯护套
23
钢带铠装聚乙烯护套
32
钢丝铠装聚氯乙烯护套
33
钢丝铠装聚乙烯护套
导体结构
A
单股导体
B
7股绞合导体
R
多股绞合导体
六:主要技术指标
1. 成品电缆导体直流电阻(Ω/km.20℃)参照附录A表3规定。
2. 绝缘电阻及绝缘标称厚度符合下表规定:
标称截面(mm2)
绝缘标称厚度(mm)
绝缘电阻(MΩ/KM)
20℃
70℃
0.5
0.6
13
0.013
0.75
0.60.011
1.5
0.7
11
0.011
2.5
0.8
10
0.010
4
0.8
8.5
0.0085
6
0.8
7
0.0070
10
1.0
6.5
0.0065
3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
控制电缆代号名称和含义
表2
项目
代号
说明
阻燃特性
ZR
分A、B、C级阻燃
系列代号
K
控制电缆
绝缘材料
V
聚氯乙烯、阻燃聚氯乙烯
Y
聚乙烯
YD
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃)
YJ
交联聚乙烯
护套材料
V
聚氯乙烯、阻燃聚氯乙烯
YD
低烟无卤聚烯烃
屏蔽材料
P
铜丝编织屏蔽
P1
镀锡铜丝屏蔽
P2
铜带绕包屏蔽
P3
铝塑绕包屏蔽
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

控制电缆的种类和符号含义一、用途:电缆适用于交流额定电压450/750V及以下的电器仪表,配电装置的信号传输、控制、测量。

电缆的导电线芯长期允许工作温度应不超过70℃。

主要产品有:1、PVC绝缘护套控制电缆。

2、橡皮绝缘控制电缆。

3、本安型信号控制电缆。

4、信号电缆。

二、字母代号及其意义类别用途导体绝缘护套、屏蔽特征外护层派生特征K-控制电缆系列代号T-铜芯L-铝芯Y-聚乙烯V-聚氯乙烯X-橡皮YJ-交联聚乙烯绝缘Y-聚乙烯V-聚氯乙烯F-氯丁橡胶Q-铅套P-编织屏蔽02.0320.2223.332.3380.106三、型号组成:四、举例:铝芯聚乙烯绝缘钢带铠装,聚乙烯外护层控制电铜芯橡皮绝缘铅套钢带铠装电缆缆五、产品结构简图:1、铜导体2、PVC绝缘3、绕包带4、PVC护套5、铠装钢带6、内护层7、铠装细钢丝控制电缆的型号分类一、聚氯乙烯绝缘聚氯乙烯护套控制电缆1、用途:适用于常温下电器设备及仪表装置。

火警信号及各种自动装置信号的控制连接。

2、特点:该电缆敷设方便,施工简单,安全可靠。

阻燃性电缆还具有不易着火和火后不延燃的特点,电缆长期工作温度不超过+70℃,弯曲半径不小于电缆外径的10倍。

3、使用温度:-10℃~ +70℃4、电缆的型号、名称及主要用途。

名称型号主要用途二、耐高温控制电缆1、产品用途适用于交,直流额定电压450/750V及以下的高温,有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。

2、产品特性该电缆有耐高温、耐碱、耐油、耐氧化剂等特性,屏蔽型还具有抗干扰性能。

电缆长期工作温度-40℃~200℃。

3、电缆的型号、名称及使用范围:注:如需阻燃型(氧指数≥30)则需在型号前加特征代号“ZR”如:ZR-KHF4,ZR-KHF4PT 等,如需加钢带铠装,则需在型号的右下角加代号“22”,如:ZR-KHF422,ZR-KHF4P 22等。

4、电缆的规格和有关参数见下表:三、本安型信号控制电缆广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统,监制回路及保护线路等各种本安电路中,具有分析参数小,抗外界干扰和线间串扰等优点。

电缆的型号、名称和使用条件:屏蔽仪用软电缆4、额定电压450/750V5、应与非本安型电缆分开敷设或进行有效的隔离。

说明:等。

(1)可根据需要生产PVC绝缘,PVC护套本安型控制电缆ia-k2(2)可根据需要生产钢带铠装本安信号控制电缆,需型号右下角加注代号表示钢带铠装。

“22”如ia-kYV22(3)需阻燃型加特征代号“ZR”如ZR—ia-KYV等。

2电缆结构简图:1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽7、隔离层外护套计算机、电气仪表、电子设备装置及监测用电线电缆的种类和符号含义一、用途:本产品广泛地应用于发电、冶金、石油化工、轻纺等部门的检测和控制用计算机系统或自动化装置、以及一般的工业计算机上。

二、使用特征:额定电压U0/U为300/500V。

允许工作温度不超过70℃,敷设温度不低于0℃,允许弯曲半径不小于电缆外径的1/2,软结构电缆应不小于电缆外径的8倍,铜带屏蔽的电缆应不小于电缆外径的15倍。

三、主要产品有:1、电子计算机用电缆。

2、无线电装置电线。

3、阻燃型仪表电缆。

4、热电偶用补偿导线。

四、字母代号及其意义DJ-电子计算机用电缆(系列代号)Y-聚乙烯(绝缘代号)V-聚氯乙烯(护套代号)R-表示多股软线芯P-(屏蔽代号)铜丝屏蔽P2铜带屏蔽P3铝塑复合带蔽五、产品型号、规格表示六、产品结构简图二线组结构三线组结构仪表电缆的型号分类一、用途适用于仪表、仪器及其它电器设备中的信号传输及控制线路。

电缆的交流额定电压为500V及以下电缆的长期允许工作温度应不超过70℃。

二、电缆的型号、名称及使用范围如下表三、主要技术性能1、成品电缆能承受交流50Hz,2000V电压试验5min不击穿2、电缆具有良好的电气绝缘性能以及耐油、耐寒、耐老化和不延燃等性能。

四、订货时标明电缆的型号规格、数量YVVR 4*0.75 1000米YVVP 10*1.0 1500米补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线,补偿电缆。

2、特点敷设简单,具有防潮,阻燃,耐酸碱,耐高温,耐老化的特点,屏蔽可防止外界干扰。

3、使用温度耐高温型:(代号HF4),-40℃—+275℃耐热型(HB2)-40℃ —+200℃普通型:(GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线(屏蔽)。

例:①耐高温型表示式:KX-HF4P2*1.5mm2②耐热型表示式:KX-HB2P2*1.5mm2③普通型表示式:KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆(屏蔽)。

例:①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式:EX-HB2P4*2*1.5mm2③普通型表示式:EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色补偿导线补偿电缆配用热电偶型号补偿合金丝绝缘层着色名称分度号正极负极正极负极BC 铜铜红黄铂铑30-铂铑6BSC 铜铜镍红绿铂铑10-铂S KC 铜康铜红蓝镍铬-镍硅KKX 镍铬镍硅红黑镍铬-镍硅KEX 镍铬铜镍红棕镍铬-铜镍 EJX 铁铜镍红紫铁-铜镍JTX 铜铜镍红白铜-铜镍TNX 镍铬硅镍硅红灰镍铬硅-镍硅NNC 铁铜镍红橙镍铬硅-镍硅N二、本安型补偿导线补偿电缆1、产品用途:适用于本质安全电路中热电偶与仪表间的信号传输,通常成为本安型补偿导线,本安型补偿电缆。

2、使用温度:电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。

3、产品结构说明:1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽7、隔离层外护套4、产品的命名和表示方法:本安型KX补偿电缆5对(10芯)线芯截面1.5mm2可表示为:•一般用普通级对屏蔽软线芯:ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽:ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏:ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽:ia-kx-HAPJR5×2×1.5mm25、主要技术数据配用热电偶本安补偿导线、补偿电缆分度号名称型号合金丝绝缘着色正极负极正极负极B 铂铑30-铂铑6BC 铜铜红黄S 铂铑10-铂SC 铜镍红绿注:R型热电偶:铂铑13-铂补偿导线可用SC代替。

探测、采掘工业用电线电缆的种类和符号含义一、分类:矿用橡套电缆主要用在煤矿、冶金、矿山、石油等部门,它可氛围电站电缆、矿用移动橡套电缆和屏蔽电缆,采掘机用橡套软电缆及屏蔽电缆,6千伏矿用橡套软电缆、矿用通信电缆以及其他电缆。

主要产品有:1、0.66/1KV及以下采煤机用电缆。

2、0.66/1KV及以下移动用橡皮软电缆。

3、0.3/0.5KV级矿用电钻电缆。

二、字母代号及其意义类别用途绝缘护套派生符号符号符号符号符号符号符号符号UY矿用电缆X橡皮F氯丁橡胶P半导电屏蔽UB爆破线V聚氯乙烯B橡套R软UC采掘机电缆S硅橡胶HD耐寒橡套S双绞UM矿工帽灯线SD丁基橡皮HS防水橡套D带形UN泥工业用线SF氯丁橡皮P屏蔽W 耐气候、耐油UZ电钻电缆V聚氯乙烯Q轻型三、产品结构示意图:船用电缆的种类和符号含义一、船用电缆型号的编制及其字母含义类别用途导体绝缘内护套外护套特性燃烧特性定义代号铠装代号外装代号C-船用电芯缆系列品种T-铜芯E-乙丙橡胶J-交胶聚乙烯S-硅橡胶X-天然丁苯橡胶V-聚氯乙烯V-聚氯乙烯F-氯丁a橡胶H-氯磺聚乙烯2-双钢带3-细钢丝8-钢丝编织9-钢丝编织2-聚氯乙烯3-聚乙烯R-软结构M-水密式D-单根燃烧S-成束燃烧N-耐火A-有烟、有酸、有毒B-低烟、低酸、低毒C-无囟、低烟、低毒二、电缆表示方法及举例:(一)表示方法:(二)举例:①CEF-82/DAC-船用电缆E-丙绝缘F氯丁内护套8-铜丝编织2-聚氯乙烯外护套DA-燃烧特性DA型。

②乙丙橡皮绝缘氯丁护套船用软电力电缆额定电压为0.6/1Kv 三芯35mm2燃烧特性为DA型,表示为:CEFR-DA-0.6/13╳35GB9331-88三、产品结构简图1、导体2、绝缘3、填充4、包带5、内护套6、编织层7、外护套根据线路敷设方式选配的导线型号表注:括号内数值仅为北京地区使用电缆选择注意事项1、根据敷设方式选择电缆防护序号(是否带铠)2、根据使用条件、地区和经济性选择铜芯或铝芯3、根据负载大小选择规格和芯数:照明负载选4等芯,写字楼和重要建筑选4+1芯,小于25mm2时选5等芯。

4、电压等级要同线路匹配。

5、根据经验1kV及以下电缆的电流通常情况下是其功率的2倍,纯电阻性负载其电流是其功率的1.5倍。

6、当电缆长度大于400米时,选择电缆时要考虑电压降。

7、选择电缆规格主要考虑电流大小、敷设方式。

8、选择电缆时还要考虑最大负载的启动电流、项目的未来发展、截面余量等。
