风速计测试分类和测试原理
三种风速测量仪介绍及其原理 测量仪工作原理
三种风速测量仪介绍及其原理测量仪工作原理1、热式风速仪将流速信号变化为电信号的一种测速仪器,也可测量流体温度或密度。
其原理是,将一根通电加热的细金属丝(称热线)置于气流中,热线在气流中的散热量与流速有关,而散热量导致热线温度变化而引起电阻变化,流速信号即变化成电信号。
它有两种工作模式:①恒流式。
通过热线的电流保持不变,温度变化时,热线电阻更改,因而两端电压变化,由此测量流速。
②恒温式。
热线的温度保持不变,如保持150℃,依据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5~2毫米范围,直径在1~10微米范围,材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝,即为热膜风速仪,功能与热丝相像,但多用于测量液体流速。
热线除一般的单线式外,还可以是组合的双线式或三线式,用以测量各个方向的速度重量。
从热线输出的电信号,经放大、补偿和数字化后输入计算机,可提高测量精度,自动完成数据后处理过程,扩大测速功能,相像时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比,具有探头体积小,对流场干扰小;响应快,能测量非定常流速;能测量很低速(如低达0.3米/秒)等优点。
当在湍流中使用热敏式探头时,来自各个方向的气流同时冲击热元件,从而会影响到测量结果的精准性。
在湍流中测量时,热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中察看到。
依据管理管道紊流的不同设计,甚至在低速时也会显现。
因此,风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10D(D=管道直径,单位为CM)外;尽头至少在测量点后4D处。
流体截面不得有任何遮挡(棱角,重悬,物等)。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号,先经过一个靠近感应开头,对叶轮的转动进行“计数” 并产生一个脉冲系列,再经检测仪转换处理,即可得到转速值。
风速计(仪)的原理和使用方法
风速计的应用很广泛,在所有领域都能灵活运用,广泛应用于电力、钢铁、石化、节能等行业,在北京奥运会中还有其他的应用,帆船比赛,划艇比赛,野外射击比赛等都需要用到风速仪来测量。风速仪已经较为先进,除了测量风速外同时还可以测风温、风量。有很多行业都需要用到风速仪,推荐使用的行业:出海捕捞业、各类风扇制造业、需要抽风排气系统的行业等等。
除此以外还开发出许多专业用途。
◆使用方法
1.使用前观察电表的指针是否指于零点,如有偏移,可轻轻调整电表的机械调整螺丝,使指针回到零点;
2.将校正开关置于断的位置
3.将测杆插头插在插座上,测杆垂直向上放置,螺塞压紧使探头密封,“校正开关”置于满度位置,慢慢调整“满度调节”旋纽,使电表指针指在满度位置;
风速计的应用很广泛在所有领域都能灵活运用广泛应用于电力钢铁石化节能等行业在北京奥运会中还有其他的应用帆船比赛划艇比赛野外射击比赛等都需要用到风速仪来测量
风速计(仪)的原理和使用方法
◆简介
风速计(anemometer) 是测量空气流速的仪器。
◆分类
按原理可以分为:
1.风杯风速计
2.螺旋桨式风速计
3.热线风速计
11.不要摔落或重压风速计。否则,将导致风速计的故障或损坏。
12.不要在风速计带电的情况下触摸探头的传感器部位。否则,将影响测量结果或导致风速计内部电路的损坏。
6.不要将探头和风速计本体暴露在雨中。否则,可能有电击、火灾和伤及人身的危险。
7.不要触摸探头内部传感器部位。
8.风速计长期不使用时,请取出内部的电池。否则,将电池可能漏液,导致风速计损坏。
9.不要将风速计放置在高温、高湿、多尘和阳光直射的地方。否则,将导致内部器件的损坏或风速仪性能变坏。
风速仪原理
风速仪原理
风速仪是一种用来测量气体流速的仪器。
其工作原理主要有以下几种:
1. 热线式风速仪原理:它通过在传感器上加热细丝,当气体流过传感器时,带走了热量,细丝的温度就会下降,根据细丝温度降低的程度就可以计算出气体的流速。
2. 贴体式风速仪原理:它是使用一块小电阻片或热敏电阻贴在测量表面上,当气体流过测量表面时,会带走热量,电阻片的电阻值就会发生变化,该变化与气体流速相关,从而可以计算出气体的流速。
3. 超声波式风速仪原理:它利用超声波的传播速度与气体流速之间的关系来测量风速。
该风速仪发射超声波并接收反射回来的超声波,根据超声波传播时间的差异来计算出气体流速。
4. 旋翼测速仪原理:它通过测量旋翼叶片旋转的速度来计
算气体的流速。
旋翼叶片暴露在气流中,当气体流过时,
叶片就会旋转,根据旋转的速度就可以计算出气体的流速。
总的来说,风速仪原理主要是通过测量传感器受气体流动
影响的物理量的变化,从而计算出气体的流速。
不同的风
速仪采用不同的测量方法和传感器,但基本原理都是相似的。
风速计的作业原理介绍
风速计的作业原理介绍风速计是一种用于测量气流速度的仪器,广泛应用于气象、风电、空调、航空等领域。
本文将介绍几种常见的风速计及其作业原理。
1. 热式风速计热式风速计是一种利用热敏电阻在气流中的作用原理进行测速的仪器。
其工作原理是利用发热元件加热空气,同时通过测量温度变化来计算气流速度。
具体来说,热式风速计通过将发热丝置于气流中,其电阻值会随着温度的变化而发生变化。
当通过发热丝的电流恒定时,发热丝的温度也会保持恒定。
当有气流通过发热丝时,气流会带走部分热量,使得温度下降,电阻值发生改变。
通过对电阻变化值及气流速度之间的关系进行测量,可以计算出气体的流速。
热式风速计有较高的精度和灵敏度,适用于测量低速气流和较高湿度的气体。
2. 震动式风速计震动式风速计是一种利用震动传感器检测气流震荡的原理进行测速的仪器。
其工作原理是通过将传感器置于气流中,当气流经过传感器时,会产生一系列震荡,传感器会将震荡信号转换成电子信号输出。
震动式风速计的灵敏度高,适用于测量小气流和大气流速度的变化。
它通常用于出风口和空气调节系统等场合,能够精确地测量气流速度,从而控制通风和温度。
3. 平衡球风速计平衡球风速计是一种利用平衡球在气流作用下受力的原理进行测速的仪器。
其工作原理是通过将平衡球置于气流中,平衡球会受到气流的作用而发生运动,同时产生一个位移角度,通过测量角度和气流速度之间的关系,可以计算出气体流速。
平衡球风速计具有较高的精度和可靠性。
它通常用于航空和气象等领域,可以测量较高速度和大气流。
4. 涡街流量计涡街流量计是一种利用涡街传感器检测涡街旋转频率的原理进行测量的仪器。
其工作原理是通过将涡街传感器置于气流中,当气流经过时,会产生一系列旋转的涡街,涡街旋转的频率与气流速度成正比。
涡街流量计适用范围广,通常用于测量大气流、液体和气体等的流量。
它具有较高的精度和稳定性,同时也方便安装和维护。
综上所述,不同类型的风速计采用不同的原理进行测量,可以满足不同领域和场合的需求。
测量风速的分类及原理
测量风速的分类及原理测量风速是指通过各种技术手段来测量大气中风的速度的过程。
风速的测量对气象、航空、建筑、环境监测等领域有着重要的意义。
根据原理和技术方法的不同,测风仪器可以分为直接测量和间接测量两种类型。
直接测量是通过直接测量大气中风对测量器件的作用力或者通过测量风速梯度来得出风速的方法。
常见的直接测量风速的仪器有动力测量法、速率测量法、浮标法和声速测量法等。
动力测量法是指通过测量风速对单位面积的力来计算出风速。
一种常见的动力测风方法是使用风速计,其中包括风力计和风向仪。
风力计是一种能够直接测量风速的仪器。
它通常由一个测量罩和一个零部件组成。
测量罩是一个圆柱形的器件,它将风从不同方向引入到传感器中。
当风速改变时,传感器将产生相应的变化,从而得出风速的测量结果。
风向仪是一种用于测量风的方向的仪器。
它通常由一个风向窗、一个风向指针和一个传感器组成。
当风吹过风向窗时,传感器将检测到风向的变化,并通过旋转风向指针来指示风向。
速率测量法是指通过测量风速梯度来得出风速的方法。
这种方法通常使用数个测量点来测量风速,并将这些点之间的差异作为风速的指标。
常用的速度测量器包括消磁传感器、超声波风速测量仪和激光风速测量仪。
消磁传感器是通过测量磁场的变化来得出风速的。
当风吹过传感器时,传感器的磁场随之发生变化,从而得出风速的测量值。
超声波风速测量仪是通过发射和接收超声波信号来测量风速的。
测量仪器会在给定距离处发射超声波,并测量超声波从这个点到另一个点的传播时间来计算风速。
激光风速测量仪是通过使用激光束来测量风速的。
它将激光束送入空气中,然后通过测量激光束的反射和散射来计算风速。
浮标法是指通过测量漂浮物在水面上漂移的距离来得出风速的方法。
这种方法主要应用于测量低空风速。
常见的漂浮物包括小球、纸片和浮标等。
通过记录漂移的距离和时间来计算风速。
声速测量法是指通过测量声音在空气中传播的速度来得出风速的方法。
这种方法的原理是风会改变声音的传播速度。

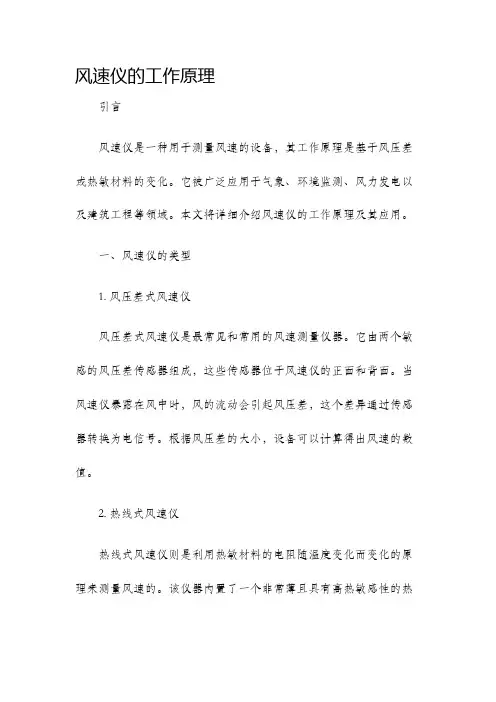

风速仪的工作原理
风速仪的工作原理引言风速仪是一种用于测量风速的设备,其工作原理是基于风压差或热敏材料的变化。
它被广泛应用于气象、环境监测、风力发电以及建筑工程等领域。
本文将详细介绍风速仪的工作原理及其应用。
一、风速仪的类型1. 风压差式风速仪风压差式风速仪是最常见和常用的风速测量仪器。
它由两个敏感的风压差传感器组成,这些传感器位于风速仪的正面和背面。
当风速仪暴露在风中时,风的流动会引起风压差,这个差异通过传感器转换为电信号。
根据风压差的大小,设备可以计算得出风速的数值。
2. 热线式风速仪热线式风速仪则是利用热敏材料的电阻随温度变化而变化的原理来测量风速的。
该仪器内置了一个非常薄且具有高热敏感性的热线,当空气流过时,热线会冷却下来,从而导致电阻发生变化。
通过测量电阻变化的大小,风速仪可以计算出风速。
二、风速仪的工作原理无论是风压差式风速仪还是热线式风速仪,其工作原理都是基于测量风速带来的物理变化。
下面将分别介绍这两种风速仪的工作原理。
1. 风压差式风速仪风压差式风速仪的工作原理基于当风的流动通过其外部传感器时,会产生风压差。
这个风压差被传感器感知到,并转换成电信号。
风压差的大小取决于风速和风速仪的设计特性。
通常来说,风压差越大,风速就越大。
传感器将电信号转换成数值,然后通过计算得出风速的测量结果。
2. 热线式风速仪热线式风速仪的工作原理是利用一个热线或热敏电阻来测量风速。
当空气流经热线时,热线会冷却下来,导致其电阻发生变化。
风速仪通过测量电阻变化的大小来计算风速。
三、风速仪的应用1. 气象学在气象学中,风速仪是测量大气层中风速的重要设备。
通过测量风速,可以更准确地预测天气变化,了解气候趋势以及对环境污染进行监测。
2. 环境监测风速仪也在环境监测中发挥着重要作用。
通过测量风速,可以了解空气流动情况,从而判断空气质量和各种污染物的扩散情况。
3. 风力发电在风力发电领域,风速仪被广泛应用来测量风速,从而调整风力发电机组的转速和功率输出,以最大限度地提高发电效率。
风速计原理
风速计原理
风速计是一种用来测量风速的仪器,它在气象、航空、航海、环境监测等领域
都有着广泛的应用。
风速计的原理是基于风的动力学特性和流体力学原理,通过测量风对测量元件的作用力或风的流速来确定风速。
下面我们来详细介绍一下风速计的原理。
首先,风速计的原理是基于风对测量元件的作用力。
常见的风速计有动力式风
速计和静压式风速计。
动力式风速计利用风对测量元件的作用力来测量风速,而静压式风速计则是利用风速对静压的影响来测量风速。
无论是哪种风速计,其原理都是通过测量风对测量元件的作用力来确定风速大小。
其次,风速计的原理还涉及到风的流速。
风速计通过测量风的流速来确定风速
大小。
风的流速是指单位时间内风通过某一点的速度,通常用米每秒(m/s)来表示。
风速计利用各种传感器或测量元件来感知风的流速,从而确定风速的大小。
另外,风速计的原理还与气压有关。
静压式风速计是利用风速对静压的影响来
测量风速。
静压是指风停止时所感受到的压力,当风速增大时,静压会减小。
静压式风速计利用这一原理来测量风速大小,通过测量静压的变化来确定风速。
总的来说,风速计的原理是基于风的动力学特性和流体力学原理,通过测量风
对测量元件的作用力或风的流速来确定风速。
风速计在各个领域都有着广泛的应用,如气象预报、航空航海、环境监测等。
了解风速计的原理对于正确使用和维护风速计具有重要意义,也有助于我们更好地理解风的特性和气象现象。
希望本文能够帮助大家更深入地了解风速计的原理和应用。
测风速原理
测风速原理测风速是气象学和环境监测中非常重要的一项工作,它可以帮助我们了解风的情况,为气象预报和环境保护提供重要数据支持。
而要准确地测量风速,就需要了解测风速的原理。
首先,我们需要了解测风速所使用的仪器——风速计。
风速计是一种专门用来测量风速的仪器,它根据不同的原理可以分为多种类型,如旋翼式风速计、超声波风速计、热线风速计等。
这些风速计在测风速时,都是通过测量风对某种物理量的影响来实现的。
旋翼式风速计是一种常用的风速测量仪器,它的原理是利用风力使风速计上的旋翼转动,根据旋翼的转速来测量风速。
而超声波风速计则是利用超声波在空气中的传播速度与风速成正比的原理来测量风速。
热线风速计则是利用风速对热线的冷却效应来测量风速。
不同类型的风速计都有各自的测量原理,但它们的核心都是通过测量风对某种物理量的影响来实现测风速的目的。
除了了解风速计的原理,我们还需要了解测风速的一些基本知识。
在进行测风速时,需要考虑到测量的高度、风速计的安装位置、周围环境等因素。
通常情况下,测风速的高度越高,风速就越大,因此在不同高度进行测量可以得到不同的风速数据。
此外,风速计的安装位置也会影响到测量结果,需要选择在开阔无遮挡的地方进行安装,以确保测量的准确性。
在实际测风速时,我们还需要考虑到风速的变化情况。
风速是一个动态的参数,会随着时间和空间的变化而变化。
因此,在进行测风速时,需要考虑到风速的瞬时变化、平均风速等不同的参数,以全面了解风的情况。
总的来说,测风速的原理是通过测量风对某种物理量的影响来实现的,不同类型的风速计有不同的测量原理,但都是基于此核心原理。
在进行测风速时,需要考虑到测量的高度、风速计的安装位置、风速的变化情况等因素,以确保测量结果的准确性和全面性。
测风速是一项重要的工作,只有深入了解其原理和相关知识,才能更好地开展相关工作。
风速计的原理及性能特点介绍
风速计的原理及性能特点介绍风速计是一种用于测量风速的仪器,它被广泛应用于气象、环保、航空、轨道交通、建筑等领域。
本文将介绍风速计的原理及性能特点。
原理风速计根据测量物理量的不同,可分为多种类型。
以下是常见的三种风速计原理。
旋翼式风速计旋翼式风速计是利用风力作用在旋转的叶轮上产生转矩,从而测量风速的一种风速计。
它具有结构简单、精度高、测量范围宽等优点。
其原理如下:1.风力作用于旋翼,使旋翼转动;2.旋转的叶轮带动液晶显示屏上的数字进行变化;3.根据旋翼的转速,可以计算出风速。
导管式风速计导管式风速计是测量风速的一种传统方式。
它通过测量气流的动压和静压来计算风速。
具体原理是:1.在气流中设立一个导管,内部测量静压,外部测量动压;2.根据静压和动压的差值,可以计算出风速。
热线式风速计热线式风速计是利用热线被风流冷却时的温度变化来测量风速的一种风速计。
它具有响应速度快、适用于大气流动测量等优点。
其原理如下:1.在气流中设立一个热线,通过电热器加热使热线达到一定温度;2.当气流对热线产生冷却作用时,热线的温度降低;3.根据热线的温度变化,可以计算出风速。
性能特点不同类型的风速计具有不同的性能特点。
以下是几种常见风速计的性能特点介绍。
旋翼式风速计旋翼式风速计具有如下性能特点:1.测量范围宽,一般从0-30m/s不等;2.精度高,误差一般控制在1%以内;3.可以记录风向和风速的变化过程,便于获取更加详细的气象数据。
导管式风速计导管式风速计的性能特点如下:1.测量范围宽,一般从0-40m/s不等,适用于大气流动测量;2.测量结果稳定,精度高,误差控制在1%以内;3.由于其复杂结构,价格相对较高。
热线式风速计热线式风速计的性能特点如下:1.响应速度快,一般在0.1s以内;2.测量精度高,误差一般控制在1%以内;3.非常适用于大气流动的测量,但在强风条件下可能会受到影响。
总结风速计是一种非常实用的仪器,在气象、环保、航空、轨道交通、建筑等领域都有广泛的应用。
风速计是如何测量的
风速计是如何测量的风速计是一种用来测量风速的仪器,广泛应用于气象、农业、航空、海洋等领域。
那么,风速计是如何测量风速的呢?在本文中,我们将介绍几种常见的风速测量方法。
1. 常数流型风速计常数流型风速计,也称为吹风式风速计,是一种最简单的风速测量仪器。
它利用水倒流或烛芯吹灭的现象,来判断风速的大小。
常数流型风速计的原理是当风流经喉道时,由于喉道的限制,风速增加,而风压降低。
这样就可以利用烛芯吹灭的时间或水倒流的高度来计算风速。
这种风速计的优点在于简单易制作、价格低廉,但缺点是测量精度不高,只适合于一些简单的场合,例如家庭使用、风筝制作、气象教学等。
2. 张力式风速计张力式风速计是广泛应用于实际生产和科研的一种风速测量仪器。
它利用风的动力作用以及张力变化之间的关系,进行测量。
当风速对风叶的作用力超过弹性力时,风叶就开始变形,而风叶变形的程度与风速大小成正比。
通过测量风叶张力的变化来计算风速。
张力式风速计具有精度高、线性好、稳定性强等优点,可以测量高速风,广泛应用于天气预报、风电场、化工、航空、海洋等行业。
3. 旋翼式风速计旋翼式风速计是一种测量风速的机械装置,它在转动时,风流经旋翼叶片会产生扭矩。
旋翼式风速计的测量原理是,当空气流经旋翼时,由于旋翼所受的扭矩与风速成正比,因此可以通过测量旋转速度,从而间接计算出风速大小。
旋翼式风速计的优点在于不受环境影响、精度高、稳定性好,但缺点是结构比较复杂,价格较高。
4. 热线式风速计热线式风速计利用物体在流体中运动所带来的冷却效应,来测量风速大小。
其原理是,在一个热敏电阻发出的恒温信号电流中,当空气流经电阻时,电阻的温度就会发生变化,从而引起电流的变化。
通过测量电流变化的大小,即可计算出流经热敏电阻的风速。
热线式风速计具有响应速度快、精度高、测量范围广等优点,但是需要特殊的传感器和仪器,成本较高。
综上所述,风速计的测量方法有很多种,每种方法都有其自身的优缺点。
三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器,也可测量流体温度或密度。
其原理是,将一根通电加热的细金属丝(称热线)置于气流中,热线在气流中的散热量与流速有关,而散热量导致热线温度变化而引起电阻变化,流速信号即转变成电信号。
它有两种工作模式:①恒流式。
通过热线的电流保持不变,温度变化时,热线电阻改变,因而两端电压变化,由此测量流速。
①恒温式。
热线的温度保持不变,如保持150①,根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5~2毫米范围,直径在1~10微米范围,材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝,即为热膜风速仪,功能与热丝相似,但多用于测量液体流速。
热线除普通的单线式外,还可以是组合的双线式或三线式,用以测量各个方向的速度分量。
从热线输出的电信号,经放大、补偿和数字化后输入计算机,可提高测量精度,自动完成数据后处理过程,扩大测速功能,如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比,具有探头体积小,对流场干扰小;响应快,能测量非定常流速;能测量很低速(如低达0.3米/秒)等优点。
当在湍流中使用热敏式探头时,来自各个方向的气流同时冲击热元件,从而会影响到测量结果的准确性。
在湍流中测量时,热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计,甚至在低速时也会出现。
因此,风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D(D=管道直径,单位为CM)外;终点至少在测量点后4×D处。
流体截面不得有任何遮挡(棱角,重悬,物等)。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号,先经过一个临近感应开头,对叶轮的转动进行“计数” 并产生一个脉冲系列,再经检测仪转换处理,即可得到转速值。
三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理风速测量仪是一种用于测量空气中风速的设备。
它通常由传感器、电子显示屏和数据处理单元组成,用于对风速进行实时监测和记录。
以下将介绍三种常见的风速测量仪及其工作原理。
1.热线式风速测量仪热线式风速测量仪(也称为热线气流计)是一种基于热传感器的风速测量装置。
它利用微型热敏电阻(Hot-wires)的电阻值随温度的变化而变化的特性,通过测量电阻值的变化来计算风速。
具体的工作原理如下:首先,将微型热敏电阻暴露在空气中,当空气流动时,空气带走了微型热敏电阻周围的热量,导致热敏电阻的温度下降。
然后,测量电阻值的变化,并将其转换为对应的温度差。
最后,利用热流量和风速之间的线性关系,通过计算风速与温度差之间的比例关系来确定实际的风速。
热线式风速测量仪的优点是精度高、响应速度快,适用于较高风速范围的测量。
然而,它对周围环境的温度和湿度变化较为敏感,需要进行温度和湿度的补偿,以确保测量精确性。
2.风车式风速测量仪风车式风速测量仪是一种传统的风速测量仪,通过转动风车上的叶片来判断风速大小。
具体的工作原理如下:首先,风车利用风的力量使得叶片转动。
然后,测量风车上的叶片转速,并通过转速与风速之间的已知关系,计算实际的风速。
风车式风速测量仪的优点是结构简单、操作方便,适用于较低的风速范围的测量。
然而,它受到风向的影响较大,且在较高风速下可能受到阻力较大而影响测量精度。
3.超声波式风速测量仪超声波式风速测量仪利用超声波的测量原理来测量风速。
它发射超声波信号,并测量信号从发射到接收的时间差来计算风速。
具体的工作原理如下:首先,设备发射超声波信号,经过空气传播到达接收器。
然后,测量信号从发射到接收的时间差,并利用时间差与声速之间的关系,计算实际的风速。
超声波式风速测量仪的优点是能够快速测量风速,且不受风向的影响。
它适用于各种风速范围的测量,并且具有较高的测量精度。
然而,它对空气湿度和温度变化较为敏感,需要进行湿度和温度的补偿。
风速计的原理及使用方法
风速计的原理及使用方法风速计是一种用来测量风的速度的仪器。
它是通过测量风对于特定物体的压力差来确定风速的。
下面将详细介绍风速计的原理和使用方法。
一、风速计的原理1.旋翼风速计原理:旋翼风速计是一种常见的风速测量仪器,其原理是通过测量风对于旋转物体产生的力矩来计算风速。
旋翼风速计通常由一个旋转的机械结构和一个用于测量力矩的传感器组成。
当风吹过风速计时,风对于旋转物体会产生一个力矩,旋转物体会转动。
传感器可以测量这个力矩,从而确定风速。
2.热线风速计原理:热线风速计是一种基于热传导原理的风速测量仪器。
它通过测量风吹过热线时风速对热线的冷却效应来计算风速。
热线风速计包含一个加热丝和一个测量丝,两者被置于一个相对固定的间距。
在测量过程中,加热丝会加热到一个相对恒定的温度,测量丝则会被风吹冷。
测量丝的冷却速度与风速成正比,通过测量冷却速度,可以计算出风速。
3.超声波风速计原理:超声波风速计是一种基于超声波传感器的风速测量仪器。
它通过发射和接收超声波来测量风速。
超声波在风中传播时会被风速影响,传播时间也会受到影响。
超声波风速计通过测量风吹过传感器两个超声波传感器之间的传播时间差,从而计算出风速。
二、风速计的使用方法1.校准风速计:在使用风速计之前,需要进行校准。
校准风速计的目的是确保它的测量准确性。
校准过程通常需要使用标准的风速仪器,将风速计与标准仪器进行比较,以确定其准确性并进行校准。
2.选择合适的测量位置:在使用风速计进行测量时,需要选择一个合适的位置。
为了准确测量风速,应尽量选择无遮挡、平坦的地方,并避免周围有其他物体对风速的影响。
3.放置风速计:根据具体的风速计类型和使用方法,将风速计放置在合适的位置。
对于旋翼风速计和热线风速计,需要将传感器悬挂在空中,并保持在合适的高度。
对于超声波风速计,需要将传感器安装在适当的位置,保持与空气流动方向垂直。
4.记录测量结果:在测量过程中,需要记录测量结果。
具体的测量结果将取决于不同的风速计类型,可以是数字显示、模拟指针或通过计算机软件输出等。
三种风速仪及其原理
三种风速仪及其原理风速仪是一种用于测量大气中风速的仪器。
根据其工作原理的不同,可以将风速仪分为三种不同类型:携带式风速仪、气象风速仪和超声波风速仪。
1.携带式风速仪携带式风速仪也被称为风速计或风量计,广泛用于HVAC系统检测、航空气象等领域。
其主要原理是利用热线测风技术,通过测量风流中的热量传递来计算风速。
携带式风速仪通常由一个热敏感元件和一个电子控制器组成。
热敏感元件通常是一个金属电阻丝,将其置于风流中以测量风速。
当风吹过电阻丝时,它会带走电阻丝表面的热量,导致电阻丝表面温度下降。
电子控制器测量这种温度变化,并通过比较它和环境温度的差异来计算风速。
2.气象风速仪气象风速仪被广泛应用于气象观测和研究中。
它一般采用杆状结构,顶部安装了多个风叶,并配备了方向传感器测量风的方向。
气象风速仪的算法基于利用测得的风速和风向计算平均风速。
当风吹过风叶时,风叶会转动,根据转动的速度可以确定风速。
方向传感器测量风的方向,并将其与风速一起传送到中央处理器。
通过计算一定时间间隔内的风速和风向数据的平均值,可以得到平均风速。
3.超声波风速仪超声波风速仪是一种使用超声波测量风速的仪器。
它主要由一个发射器和一个接收器组成。
超声波风速仪利用多个超声波波束沿风向传播,并测量风速对波束传播时间的影响。
当超声波风速仪发射波束时,如果波束在相对静止状态的环境中传播,则波程为一定的时间。
当波束遇到移动的空气流时,波程的传播时间会增加或减少,这取决于空气流的方向和速度。
接收器接收回波,并与发射器进行比较,根据时间差计算出风速。
超声波风速仪可以测量多个点的风速,并提供平均风速值。
由于其高度精确和可靠的测量结果,超声波风速仪在气象、航空等领域得到了广泛应用。
总结起来,携带式风速仪使用热线测风技术,气象风速仪使用风叶和方向传感器,超声波风速仪使用超声波波束测量风速。
每种风速仪都有其特定的优点和应用领域,可以根据实际需要选择合适的仪器进行使用。
风速计的基本原理是怎样的
风速计的基本原理是怎样的风速计是一种用于测量气体流体速度的仪器。
它能够帮助我们进行天气预报、空气质量监测等工作。
本文将详细介绍风速计的基本原理和不同类型的风速计。
风速计的基本原理风速计根据不同的工作原理分为多种类型,但它们的基本原理都是相同的:利用流体运动时受到的力来计算速度。
例如,常见的翼形风速计(Cup Anemometer)就是使用这一原理工作的。
它通常由三个无框杯子组成,这些杯子围绕一个轴旋转,当风吹过时,杯子就会转动。
根据法国数学家卡氏尔(Gaspard-Gustave de Coriolis)提出的科里奥利力效应,旋转杯子所受到的力与风速成正比。
因此,我们可以通过测量杯子转速来计算风速。
除了翼形风速计,还有其他基于不同原理的风速计。
例如:旋翼风速计(vane Anemometer)、热线风速计(Hot-wire Anemometer)、激光多普勒风速计(Laser Doppler Anemometer)等。
不同类型的风速计在测量范围、灵敏度、准确性等方面有所不同,选择合适的风速计需要根据具体的需要进行判断。
不同类型的风速计翼形风速计翼形风速计是一种常用的风速计,它的测量范围通常为0-60m/s。
旋转杯子可以通过机械的方式转动,也可以通过电子元件的方式转动。
电子元件有更高的精度,可以对风速进行更准确的测量。
旋翼风速计旋翼风速计通过风向指示器和旋转翼片来测量风速和风向。
它的精度较高,适用于测量较小的风速范围。
旋翼风速计常用于气象观测和飞行控制。
热线风速计热线风速计通过在细线中通电来产生热量,当风吹过时,细线的热量会被带走,从而导致电阻值的变化。
利用这一原理,可以测量风速和风向。
热线风速计可以测量较小的风速范围,但其灵敏度较高,可以精确地进行测量。
激光多普勒风速计激光多普勒风速计可以精确地测量流体中的速度和方向。
它利用激光在流体中的反射和多普勒效应进行测量,可以测量非常细小的速度范围。
激光多普勒风速计常用于流体力学研究和风洞测试。
风速的测试原理
风速的测试原理风速的测试原理是通过测量风向和风速来对大气中的气体流动进行定量分析和评估。
风速的测试主要包括直接法和间接法两种方法。
直接法是通过安装在气象仪器上的风速计来直接测量风速。
常见的风速计有杯式风速计、热线风速计、超声波风速计和激光多普勒风速计等。
杯式风速计是一种最常用的直接测量方法,它通过在一个开口朝向风向的圆锥形框架上装设三个或四个杯子,通过转动杯子的方法测量风速。
当风吹过杯子时,由于风的作用,杯子开始转动,通过杯子转动的速度和台风之间的关系,可以计算出风速。
热线风速计则是利用热线在空气中传热的原理来测量风速。
热线风速计的原理是利用热敏电阻丝的电阻随温度的变化而变化,通过测量电阻的变化来判断热线的温度,进而计算出风速。
超声波风速计采用了超声波的测量原理,它通过发射和接收超声波来测量风速。
当超声波穿过气流时,其传播速度会受到气流速度的影响,通过计算超声波的传播时间差,就可以推算出风速。
激光多普勒风速计是一种先进的测量方法,它利用激光的多普勒效应来测量风速。
激光多普勒风速计会向大气中发射激光束,当激光束与空气中的颗粒发生散射时,根据多普勒效应可以计算出风速。
除了直接法外,间接法也可以用于测量风速。
间接法是通过测量其他与风速相关的参数,并利用数学模型进行计算来得出风速的估计值。
常见的间接法有动力学法、湍流物理学法和数值预报等方法。
动力学法是通过测量风力对物体的作用力来估算风速。
例如,可以通过测量风对风车叶片的旋转力矩来推算风速。
湍流物理学法是利用湍流现象来估算风速。
湍流是指流体中存在的一种无规则、不断变化的流动状态,其变化是随机的。
通过测量湍流参数,如湍流能量和湍流强度,可以推算出风速。
数值预报是利用大气动力学模型对大气运动进行数值计算来获得风速的估算值。
数值预报方法通过将大气划分成网格,并在每个网格内计算气体在各个方向上的运动状态,从而得到风速的分布。
总结起来,风速的测试原理主要包括直接法和间接法两种方法。
物理测量风速的原理和方法
物理测量风速的原理和方法
物理测量风速的原理和方法有很多种,常见的有以下几种:
1. 流体力学原理:利用流体力学的原理,通过测量流体在单位时间内通过一定截面积的体积来确定风速。
常见的方法有风压法和热线法。
- 风压法:通过测量风对垂直于风向的物体所施加的压力来确定风速。
可以利用气压计、风压计等仪器进行测量。
- 热线法:通过测量风吹过热线时所产生的冷却效应来确定风速。
常见的方法是利用热线风速计进行测量。
2. 弹性体原理:利用弹性体在风力作用下的形变来确定风速。
常见的方法有风振法和风弹法。
- 风振法:通过测量风对弹性体所施加的振动频率和振幅来确定风速。
常见的方法有风筝测风法和悬挂物测风法。
- 风弹法:通过测量风对弹性体所施加的弯曲力或拉力来确定风速。
常见的方法有风弹计和风弯计。
3. 光学原理:利用光的传播速度和光的干涉、散射等现象来确定风速。
常见的
方法有激光多普勒测风仪和光电测风仪。
- 激光多普勒测风仪:利用激光束对空气中的颗粒进行多普勒频移测量,从而确定风速。
- 光电测风仪:利用光电传感器对空气中的颗粒进行散射光强的测量,从而确定风速。
以上只是一些常见的物理测量风速的原理和方法,实际上还有其他一些方法,如声学方法、电磁方法等。
不同的方法适用于不同的场景和需求,选择合适的方法进行测量可以提高测量的准确性和可靠性。
风速仪风向标原理
风速仪风向标原理风速仪是一种用于测量风速和风向的仪器。
它通过测量风力的作用力和风向的方向来确定风速。
风速仪主要由风速测量传感器和风向测量传感器组成,其原理主要包括动力学原理、热电原理和超声波原理等。
首先,动力学原理是风速仪中最常见的原理之一、动力学原理基于空气流动对物体的力的作用。
当空气流经风速仪时,它会对设备产生压力,并且压力的大小与风速成正比。
风速测量传感器会测量这个压力,并将其转换为电信号。
然后,该电信号经过放大和处理后,可以得到具体的风速数据。
其次,热电原理也是一种常用的测量风速的原理。
热电原理是通过测量空气流过的物体的冷却速度来确定风速。
热电风速仪通常由一个发热元件和一个温度传感器组成。
发热元件会加热,当空气流动时,风会冷却发热元件,从而导致温度下降。
温度传感器会测量这个温度变化,并将其转换为电信号。
通过测量温度变化的速度,可以确定风速的大小。
另外,超声波原理也可用于测量风速。
超声波风速仪通过发射和接收超声波信号来确定风速。
当超声波信号沿着一个方向传播时,风的速度和方向会对超声波信号的传播产生影响。
通过计算超声波信号的传播时间和频率的差异,可以确定风的速度和方向。
此外,现代的风速仪还可以使用其他原理来测量风速,例如激光多普勒测量原理。
激光多普勒风速仪通过测量风对激光束的散射和频率的变化来确定风速。
当激光束穿过风,风会导致光的频率发生变化。
通过测量光的频率变化,可以计算出风速的大小。
总之,风速仪通过不同的原理测量风速和风向。
动力学原理、热电原理、超声波原理和激光多普勒测量原理都可以用于风速仪的工作原理。
这些原理都是基于风对物体的作用力和对物体的影响来确定风速。
风速计的原理是怎样的呢
风速计的原理是怎样的呢风速计是用来测量风速的仪器。
在气象学、航空、航海、电力、化工等领域中广泛应用。
不同类型的风速计有不同的测量原理,本文将介绍几种常见的风速计以及它们的测量原理。
静压式风速计静压式风速计是最常见的一种风速计,它通过测量风压差来计算风速。
该风速计有两个相对静止的压力管,一个面向风口,另一个则与环境相通。
当风吹向风口时,风压会导致面向风口的压力管的压力升高,而与环境相通的压力管的压力不变。
通过测量两者之间的压力差,可以得到风速。
静压式风速计依赖于风口与非风口之间的压力差,也就是依赖于风口周围的流场。
因此,当风口周围的风场发生变化时,静压式风速计的测量结果也会发生变化。
热线风速计热线风速计(也称热线安普计)是一种利用热丝电阻率与温度的变化关系进行测量的风速计。
该风速计使用一根细丝,当电流通过细丝时,细丝会被加热,热量会通过传导和对流传递给周围的空气。
当空气流经细丝时,它会带走部分热量,导致细丝温度下降。
通过测量细丝的电阻率变化,可以计算出空气速度。
热线风速计具有响应速度快、测量范围广的优点。
但由于需要加热细丝,因此在潮湿环境中的应用比较困难。
风扇式风速计风扇式风速计(也称卡门风速计)是一种利用风扇的旋转速度测量风速的风速计。
该风速计具有一个小型的风扇和一个测量风扇旋转速度的传感器。
当风吹向风扇时,它会旋转并产生一个电信号,利用这个信号可以计算出风速。
风扇式风速计具有结构简单、响应速度快、不受气流方向影响等优点。
但需要注意的是,风扇式风速计需要同时测量风压和风流量,因此在实际应用中需要进行修正。
激光多普勒风速计激光多普勒风速计利用激光多普勒测量原理进行风速测量。
该风速计通过向目标位置发射一束激光,利用多普勒效应得到目标处的速度信息。
应用于风速测量时,该风速计可以测量出风场中各个位置的风速,因此具有比较高的空间分辨率。
激光多普勒风速计具有测量范围广、空间分辨率高等优点。
但由于需要使用激光器,因此存在较高的成本和安全风险。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
风速计测试分类和测试原理
风速计(anemometer)是用来测量空气流动速度大小和方向的仪器。
本文主要介绍一下常见的风速计测试原理和发展情况。
常见的风速传感器有以下几种:
(1)机械风杯式风速风向传感器。
测风速的转轴和测风向的转轴都有一定的摩擦,随着时间的推移会影响到测量精度;
(2)超声波风速风向传感器,利用无风和有风时超声波在空气中传播速度的不同来测出风速,其精度高,但价格昂贵;
(3)热电式风速风向传感器,通过检测风流动时带走的热量多少来检测电阻的变化,从而得出风速;
(4)基于电容的风速风向传感器, 传感器由四个相互正交的电容器构成, 每个电容器包括可动极板和固定极板, 通过传感器将风速转换为可动极板的位移, 通过测量四个电容器的电容来检测风速;
(5)压差式风速风向传感器,利用皮托管和压力传感器测试出动压,然后计算得到风速。
(6)气压式风速风向传感器,风垂直吹到压力传感器的受力面会有电学信号输出,缺点是进气口容易被异物堵塞,如灰尘、落叶、鸟类粪便等;
常见风速计介绍:
第一类是机械旋转式传感器。
这种结构一般带有风杯和带风向箭头。
风杯用来测风速,风向箭头用来测风向。
一般的风杯式风速仪由 3 个半球形的空杯组成,风杯安装在呈120°角的支撑杆上,每个杯的方向都沿着同一个方向排列,支撑杆固定在一个竖直在固定台面上的一个支架上。
图1 机械旋转式风杯风速计
图1为机械旋转式风杯风速计。
风杯通过轴承与支撑架连接,工作时一直有机械动作。
随着轴承的老化和灰尘的干扰,轴承间的摩擦力会变大,灵敏度和精准度大大降低,风越小摩擦阻力就越大,风越大摩擦阻力就越小,故在测量比较小的风速时其误差相对较大。
轴承的机械特性决定了机械旋转式风杯风速计使用寿命比较短,一般每隔一年就需要校准和轴承维护。
第二类是基于超声波原理的风速风向仪,利用超声波与风场的作用来检测风速。
超声波在大气中的传播速度受到风速影响的原理,检测出不同角度的超声波返回值的差值,通过计算得到风速的大小。
图2 超声风速计
图2为超声风速计。
传感器在顺风和逆风时接受到信号的时间会有差距,根据这个时间差,就可以算出风速的大小。
第三类是用风场对金属片的局部散热,判断不同部位金属片的温度大小,进而得知风的大小和方向。
散热率法是利用流速与散热率成对应关系原理而设计的,这一类方法所测最小流速为0.05-0.5m/s,适宜于低流速测量。
但此类仪表仪格昂贵、专业性强、在实际推广中受到限制。
散热式风速传感器在测量时要求散热体的方向要和气流的方向垂直,如不垂直其测量出的结果都不相同。
此类传感器测试精度不够高,遇到下雨天或冰冻是无法克服的,且随着外界温度的激烈变化,此传感器很难适应,目前应用不是很广泛。
图3 基于散热原理的风速计
风向测量:
(1) 机械式风向标。
它由首尾不对称的平衡装置构成,一般由尾翼、指向标、平衡锤和旋转轴组成,尾翼感受风力致使其产生力矩发生旋转。
由于机械式风向标在工作时要克服机械摩擦,会有一定的启动风速,这就导致了在测量很小风速时测不准的情况,无法判断风向,这样会增大风向的测量误差。
(2) 矢量运算的方法。
这种方法出现在利用四个电容或者压阻或者压力传感器测试时,风向可以通过计算三角函数推导得到。
