固定床吸附实验
床类的吸附分离
一 固定床的吸附分离及计算
当吸附波继续移动出现出口处吸附剂达到饱和的情况时(f)， 此时表明床层中全部吸附剂均已饱和，与进料中吸附质的 浓度达到平衡状态，整个床层已完全失去吸附能力，所用 时间为тe。 床层内吸附负荷曲线表示了床层中吸附质浓度的分布情况， 可以直观地了解床层内的操作情况，这是重要的优点。可 是它虽然可通过实验测得，但毕竟非常麻烦，若是吸附剂 一小薄层一小薄层取出来分析吸附剂的吸附量，或者在实 验过程中从床层不同位置取样分析流体的浓度，不仅采样 困难，而且均会破坏床层的稳定或破坏流体的流速和浓度 分布。因此在评价固定床吸附剂的性能时，常采用吸附器 出口流出物中吸附质的浓度随时间变化的透过曲线。
床类的吸附分离
一，固定床吸附分离及计算 二，移动床吸附分离及计算
一 固定床的吸附分离及计算
1.固定床吸附器
它多为圆柱形立式设备，在内部支撑的格板和多孔板，放置 吸附剂成为固定吸附床层。当预处理的流体通过床层时， 吸附质被吸附在吸附剂上，其余流体由出口流出。
2.固定床吸附器的 优点：结构简单，造价低，吸附剂磨损少。 缺点：间歇操作，吸附和再生两过程必须周期性更换这样不 但需有备用设备，而且要较多的进出口阀门，操作十分麻 烦，为大型化，自动化带来困难。即使实现自动化，控制 的程序也是比较复杂的。 在吸附器内为了保证产品质量，床层要有一定的富余，需 要放置多余实际需要的吸附剂，使吸附剂耗用量增加。
理想吸附波形：吸附过程的吸附速率为无限大，也就是吸附 剂完全没有传质阻力时，则透过曲线将是一条树立的直线。
一 固定床的吸附分离及计算
实际情况下吸附阻力时存在的，吸附速率也就不可能无限大。 就形成了S形波曲线。 S曲线分析： 吸附传质阻力越大，吸附速率越低，传质区越大，S形波幅 越大，反之亦然。除了吸附过程的快慢外，流体通过床层 的流速，进料中溶质的浓度，吸附剂床层的高度都会对波 形产生影响；一般随床层高度的减少，吸附剂颗粒的增大， 流体通过床层流速的增大以及进料中吸附质初始浓度的征 稿，都会使破点出现的时间提前。
现代分离技术：第三节 固定床吸附分离
样会因取样点的存在而破坏流动状态）
若取固相中溶质的浓度，可在某一时间i 时停止进
料，然后沿轴向分层取出吸附剂，测定每一小薄层吸 附剂的吸附量。两种方法可得到同样形状的吸附负荷 曲线。
3. 透过曲线
吸附负荷曲线可以反映出固定床层内的 吸附情况，但床层内吸附质的浓度比较难测 定，工程上一般采用固定床层出口处流出物 中吸附质的浓度来表示吸附过程的进行情况。 所 绘 得 的 曲 线 称 为 透 过 曲 线 (breakthrough curve)。
1. 吸附剂的活性
吸附剂的活性
被吸附物质的重量 吸附剂的重量
100 %
或：
吸附剂的活性
被吸附物质的体积 吸附剂的体积
100 %
• 活性可细分为静活性和动活性。
• 静活性——在操作T、P下，与流体相中吸 附质初始浓度C0成平衡时的最大吸附量与吸附 剂量之比（或者说是在该操作条件下，吸附剂 达饱和时的活性)。
(3) 线性型
Za不变。
PVL mol sieve unit
第四节 其他吸附设备
一、移动床
1. 移动床吸附器的工作原理
整个吸附塔按不同物料的进出口位置, 分成四个作 用不同的区域
(1) ab段 (2) bc段 (3) cd段 (4) da段
A吸附区 B脱附区 A脱附区 D部分脱附区
2. 移动床吸附器
出每个时间i下的曲线，称为吸附负荷曲线。即在
不同时间、不同床层段吸附质的浓度变化曲线。
(2) 理想的吸附负荷曲线
流体以柱塞流进入床层，初始浓度C0，床层的吸附速 率=∞，或阻力=0，则吸附负荷曲线为一垂直于横轴的 直线。
C0
固定床吸附器的基本原理

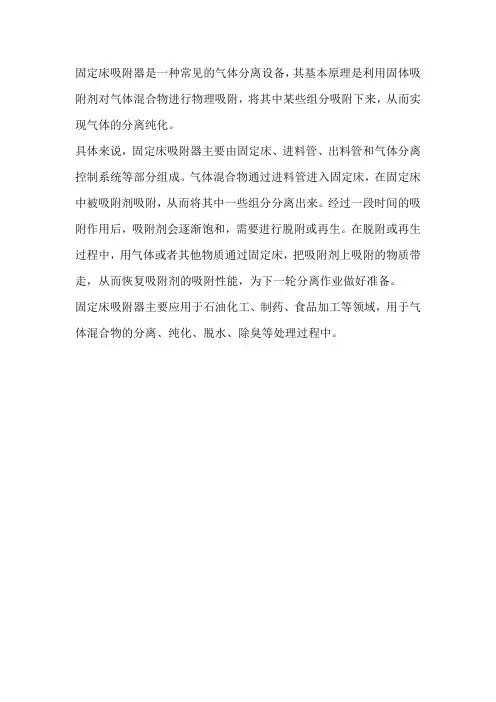

固定床吸附器是一种常见的气体分离设备，其基本原理是利用固体吸附剂对气体混合物进行物理吸附，将其中某些组分吸附下来，从而实现气体的分离纯化。
具体来说，固定床吸附器主要由固定床、进料管、出料管和气体分离控制系统等部分组成。
气体混合物通过进料管进入固定床，在固定床中被吸附剂吸附，从而将其中一些组分分离出来。
经过一段时间的吸附作用后，吸附剂会逐渐饱和，需要进行脱附或再生。
在脱附或再生过程中，用气体或者其他物质通过固定床，把吸附剂上吸附的物质带走，从而恢复吸附剂的吸附性能，为下一轮分离作业做好准备。
固定床吸附器主要应用于石油化工、制药、食品加工等领域，用于气体混合物的分离、纯化、脱水、除臭等处理过程中。
材料吸附性能测试方法总结
材料吸附性能测试方法总结在现代科学技术的发展中，材料的吸附性能是一个重要的研究方向。
吸附作为材料科学的基础性问题，对于环境治理、催化剂设计、能源储存等领域具有重要意义。
因此，准确评估材料的吸附性能是必不可少的。
本文将总结几种常见的材料吸附性能测试方法。
1.批量吸附实验法批量吸附实验法是最常用的测试材料吸附性能的方法之一。
该方法使用一定量的材料，将其与待测物质接触一段时间后，通过测定液相中待测物质的浓度变化来评估材料的吸附性能。
该方法具有简单快捷、成本较低的优点，适用于吸附速度较快的材料。
2.固定床吸附实验法固定床吸附实验法是一种更接近实际工作条件的测试方法。
该方法将待测材料填充在固定床中，通过控制流体的流速和浓度，来测定材料对待测物质的吸附效果。
固定床吸附实验法可以考察材料的吸附容量、吸附速率以及吸附平衡等性能指标，同时还能模拟实际应用中的流体动力学条件。
3.动态吸附实验法动态吸附实验法是一种较为精确的测试方法。
该方法对待测材料进行连续进样，实时监测出样品中待测物质的浓度变化，通过对吸附过程的分析，得出材料的吸附性能。
动态吸附实验法适用于吸附速率较慢的材料，可以更准确地评估吸附容量、吸附速率以及吸附动力学等性能。
4.计算模拟方法计算模拟方法是一种辅助评估吸附性能的手段。
通过计算机模拟材料的结构和吸附过程，可以得到材料的吸附能力和选择性等性能参数。
计算模拟方法可以提供重要的理论指导，帮助优化实验设计和解释实验结果。
5.表面分析方法表面分析方法是评估材料吸附性能的重要手段之一。
通过扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)、傅里叶红外光谱(FTIR)等技术，可以观察材料的表面形貌和结构，进而推测材料的吸附机理和性能。
总结起来，以上所述的几种材料吸附性能测试方法各有优劣，可以根据待测材料的性质和实际需求来选择合适的方法。
对于快速评估吸附性能，批量吸附实验法是一个不错的选择；固定床吸附实验法则更加适用于模拟实际工作条件；动态吸附实验法则可以提供更精确的吸附性能数据；计算模拟方法和表面分析方法则可以提供更深入的分析和解释。
固定床吸附计算
空气＝6305 kg/h
Y2
9.75 1.55 10 6305
Y2
9.75 1.55 10 3 63053
移动床计算
实验得到的平衡关系如右图
假定X2＝0，从图得（X1）最大＝0.1147
( LS / GS ) 最小 0.03 0.00155 0.284 0.1147 0.0000
2
150(1 ) g d pG '
1.75
P: 压降 (lb/ft2)
D: 固定床厚度 (ft) : 孔隙率 G’: 气体流量 (lb/ft2-hr) g: 气体粘度 (lb/ft-hr) dp: 颗粒直径 (ft)
移动床计算
操作线
Y ( LS / GS ) X [Y2 ( LS / GS ) X 2 ]
1 Y Y*
Y1
图解积分法计算NOG
Y
0.00155 0.00500 0.010 0.015 0.020 0.025 0.030
Y*
0.00 ~0.00 0.0001 0.0005 0.0018 0.0043 0.0078
645 200 101 69 55 48.3 45.0
NOG＝3.127
( LS / GS )实际 1.5( LS / GS ) 最小 1.5 0.284 0.372
所以实际需要的分子筛
＝0.372×6305＝2345.5kg/h
(2)
( X 1 )实际 195 9.75 0.079 2345.5
移动床计算
(3)ห้องสมุดไป่ตู้
N OG dY Y Y* Y2
活性炭吸附试验报告
一、实验原理1、活性炭处理工艺是运用吸附的方法来去除异味、某些离子以及难以进行生物降解的有机污染物。
在吸附过程中，活性炭比表面积起着主要作用。
同时，被吸附物质在溶剂中的溶解度也直接影响吸附的速度。
此外，pH 的高低、温度的变化和被吸附物质的分散程度也对吸附速度有一定影响。
活性炭对水中所含杂质的吸附既有物理吸附现象，也有化学吸着作用。
有一些被吸附物质先在活性炭表面上积聚浓缩，继而进入固体晶格原子或分子之间被吸附，还有一些特殊物质则与活性炭分子结合而被吸着。
当活性炭对水中所含杂质吸附时，水中的溶解性杂质在活性炭表面积聚而被吸附，同时也有一些被吸附物质由于分子的运动而离开活性炭表面，重新进入水中即同时发生解吸现象。
当吸附和解吸处于动态平衡状态时，称为吸附平衡。
这时活性炭和水(即固相和液相)之间的溶质浓度，具有一定的分布比值。
如果在一定压力和温度条件下，用 m 克活性炭吸附溶液中的溶质，被吸附的溶质为 x 毫克，则单位重量的活性炭吸附溶质的数量qe，即吸附容量可按下式计算:q e=x/m (1) q e的大小除了决定于活性炭的品种之外，还与被吸附物质的性质、浓度、水的温度及pH 值有关。
一般说来，当被吸附的物质能够与活性炭发生结合反应、被吸附物质又不容易溶解于水而受到水的排斥作用，且活性炭对被吸附物质的亲和作用力强、被吸附物质的浓度又较大时，q e值就比较大。
描述吸附容量q e与吸附平衡时溶液浓度 C 的关系有Langmuir、BET 和 Fruendlieh 吸附等温式。
在水和污水处理常用 Fruendlich 表达式来比较不同温度和不同溶液浓度时的活性炭的吸附容量，即q e=KC1/n （2）式中：q e——吸附容量(mg/g)；K——与吸附比表面积、温度有关的系数；n——与温度有关的常数，n>1；C——吸附平衡时的溶液浓度(mg/L)。
这是一个经验公式，通常用图解方法求出 K，n 的值．为了方便易解，往往将式(2)变换成线性对数关系式Lgq e=lg(C0-C/m)=lgK+lgC/n (3)式中：C0——水中被吸附物质原始浓度(mg/L)；C——被吸附物质的平衡浓度(mg/L)；m——活性炭投加量(g/L)。
固定床吸附过程
固定床吸附过程《固定床吸附过程那些事儿》嘿，朋友们！今天咱来聊聊固定床吸附过程。
这可是个挺有意思的玩意儿呢！想象一下，有一个大罐子，里面装满了特别的小颗粒，就像一群小小的卫士在那排排站。
这些小颗粒可神奇了，它们能把一些我们不想要的东西给抓住。
比如说，空气里有一些难闻的气味呀，或者水里有一些杂质呀，这些小颗粒就能发挥大作用啦。
它们就像一个个小魔术贴，把那些不好的东西粘住，让干净的空气或者水通过。
在这个过程中啊，这些小颗粒就像勤劳的小蜜蜂，一刻不停地工作着。
它们可不会偷懒哦，一直坚守着自己的岗位。
而且呀，不同的小颗粒有不同的本领呢。
有的擅长抓这个，有的擅长抓那个。
就好像我们每个人都有自己的特长一样。
你知道吗，固定床吸附过程就像是一场无声的战斗。
那些污染物是敌人，小颗粒就是我们的勇士。
它们勇敢地冲上去，和敌人展开搏斗，把敌人一个一个地消灭掉。
有时候呢，这些小颗粒工作久了也会累呀。
就像我们工作了一天会疲惫一样。
这时候就得给它们来个“大休息”，让它们恢复一下体力，重新变得生龙活虎，继续为我们战斗。
还有哦，这个过程也不是随随便便就能进行的。
就像我们做事情要有计划一样，它也得好好安排。
比如说，要选择合适的小颗粒呀，要控制好温度呀、压力呀等等这些条件。
我记得有一次，我在一个工厂里看到了这个固定床吸附的装置，哇，那可真是个大家伙！工人们都很认真地在操作它，就像在照顾一个宝贝似的。
总的来说呢，固定床吸附过程是个很了不起的过程。
它能让我们的环境变得更干净、更美好。
它就像一个默默奉献的英雄，在我们看不见的地方守护着我们。
所以呀，我们要好好珍惜它，让它能一直为我们服务下去。
让我们一起为固定床吸附过程点赞吧！。
016 固定床吸附工艺
固定床吸附工艺
第13页，共175页
吸附装置的设备-出口过滤器
过滤器处应设有差压计，准确地测量过滤器的压力降。随着过滤 器对固体颗粒的吸附，它的压力降也不断地提高。对于一定的气 体流量，每台差压计应有一个基本压降。这样，在合适的气体流 量下，当达到最大压降时，操作人员能够对过滤器的充填程度进 行判断。在最大压降下，应让气体走旁路，并更换滤芯。如果不 这样，压力降的增高会使过滤元件损坏，使过滤器中所有的粉末 和污物会突然释放到系统中。
固定床吸附工艺
第23页，共175页
吸附装置的应用-同时脱除天然气中的水分和重烃
气井气以及油田伴生气中，都含有过量的水分，在管输之前应予
以脱除。如果天然气中含有重烃，如汽油，吸附装置则能够脱除
水分和50~75%的重烃。在这种情况下，回收轻烃获得的收益大于
比单一脱水的甘醇工艺装置超出的成本。这种情况，最常用的吸
固定床吸附工艺输气体的湿度规格要求是96~112kg/百万m3，在典型的操作压力 下，相当于露点温度是-4~2℃。对于这样的指标要求，甘醇脱水 工艺较为合适，安装和操作成本相对较低，天然气脱水深度为 80~90%。
当脱水深度要求在95~100%时，吸附工艺较甘醇工艺的成本低。 比如进入深冷装置的天然气，要求100%脱水。另外，经常采用吸 附脱水工艺实现工厂仪表空气的脱水。这些脱水塔中常装有氧化 铝吸附剂，将空气的露点降至-40℃。该装置的操作是全自动的， 几乎不需人职守。
固定床吸附工艺
第16页，共175页
吸附装置的设备-再生气冷却器
冷却器的作用是降低再生气的温度，从而使水和烃类冷凝下来。 在吸附装置中，多数被吸附物是不冷凝的，如净化塔中的H2S，冷 却器只是将气体的温度降低到一定的程度，以便进一步的处理。 再生气可能会进入燃料气系统，这就要求将其冷却，以免控制系 统发生故障。
分离工程4-2 固定床吸附分离
一、固定床吸附流程
图9-9 固定床吸附干燥器流程图
• 优点：
– 结构简单 – 造价低 – 吸附剂磨损少
• 缺点：
– 间歇 – 需配有备用设备 – 总吸附剂用量很大
– 静止床层的传热性差，再生时要将床层加热 升温很不容易，而吸附时所产生的吸附热要 传出去也很不容易
二、吸附剂的活性、吸附负荷曲线与透 过曲线
3) 对相同吸附质，由于吸附剂不同，所得 的透过曲线亦不相同。（图9-18）
4) 随着吸附剂使用周期的增加，透过曲线 形状亦变异，到吸附剂已劣化，其透过 曲线逐渐延长。（图9-19）
三、吸附等温线对固定床传质区和吸附波 的影响
Z
u
C
1
1
f '(C)
一、移动床
1. 移动床吸附器的工作原理
整个吸附塔按不同物料的进出口位置, 分成四个作 用不同的区域
(1) ab段 (2) bc段 (3) cd段 (4) da段
A吸附区 B脱附区 A脱附区 D部分脱附区
2. 移动床吸附器
吸余液B+D
进料
A+B
吸取液
A+D
脱附剂
D
B+D
（进料A+B，A为主产物，脱附剂D）
3. 透过曲线
吸附负荷曲线可以反映出固定床层内的 吸附情况，但床层内吸附质的浓度比较难测 定，工程上一般采用固定床层出口处流出物 中吸附质的浓度来表示吸附过程的进行情况。 所 绘 得 的 曲 线 称 为 透 过 曲 线 (breakthrough curve)。
(1) 透过曲线的标绘
一般透过曲线是以流出物中吸附质的浓度 C为纵坐标，以时间（较多见）或流出物 的体积为横坐标标绘的。
Chap08 固定床吸附过程分析
对于可逆吸附过程，就吸附带中传质过程作物料衡算，
可得下式，用来求得吸附带的长度La，其中CB为穿透点的 浓度（等于吸附带前段的浓度），CE为吸附终止时的浓度 （等于吸附带后段的浓度）
∫ La
=
u KFa
CE CB
固定床内任意一点
C
dC −C
*
qq0E
的吸附量q和浓度C的关
q (g/g)
系（操作线）为
= 0.044
(2)对应于穿透点的饱和吸附区长度
Lsat
= vsat (t − tsat ) =
uC0t
q0 (1− ε )
−u ka
= 0.809m
可见，穿透时，80%的填充床饱和。
(3) L=3m时穿透时间
在同样的穿透浓度CB/C0=0.044下,下式成立
0.044 = exp{−1+ 0.36× 3[ 0.022× t −1]} 0.022 223(1− 0.32) × 3
tB
=
L − La va
/2
=
q0 (1 − ε ) (L −
uC0
La 2
)
假设固定床内吸附速率无限大，不考虑传质阻力 ，则穿透时间为
tB
=
L va
=
q0 (1 − ε ) L
uC0
q
q=C
q0 C0
根据吸附体系的吸附平衡曲线和操 CB C* C
作线，即可积分求解，得到吸附带
高度La。
C (g/L)
CE C0
∫ La
=
u KFa
CE dC CB C − C*
吸附传质系数KFa越大，或进料速度u越小，则吸 附带会越窄。传质速度无限大时，La → 0。
固定床吸附实验
折光率 nd25
含量 C (wt%)
备注 乙醇混合液：
比重1：
折光指数：
浓度 C1：
流出混合液： 质量： 体积： 折光指数：
浓度 C2：
C2 2
乙醇摩尔分率
0.000 0.031 0.059 0.112 0.158 0.240 0.278 0.306
表 2 乙醇—水溶液组成与折光率的关系
25℃的折光率
固定床吸附实验
一、实验目的
(1)通过本实验，使学生充分了解在固定床中液—固吸附的基本原理和实验 方法；
(2)掌握穿透曲线的绘制； (3)提高学生的实验操作技能，培养独立工作的能力。
二、基本原理
吸附是化工分离过程的单元操作之一，也是研究实验中分离气体混合物和液 体混合物的主要方法。吸附在工程上分为气—固吸附和液—固吸附两大类。本实 验是在装有活性炭的固定床吸附柱中吸附液体混合物中某一组分（乙醇），通过 测定不同时间下馏出物的浓度，从而可求出活性炭的吸附能力，并可绘出穿透曲 线。
六、数据处理
（1）接触时间的测定()
所谓的接触时间即液体混合物与吸附剂在吸附柱内的接触时间。亦即液体混
合物与炭层开始接触到离开所经过的时间。
（2）活性炭吸附能力的计算(W)
W
V(1C1 2C2 ) G
g 溶质/g 活性炭
V：流出液总体积
1、2：吸附前后液体混合物的密度 C1、C2：吸附前后液体混合物的浓度(wt%) G：吸附剂的量(g)
乙醇摩尔分率
1.3312
0.393
0.507
1.3465
0.607
1.3511
0.755
1.3559
0.870
1.3571
第三章第四节固定床吸附过程的计算
第四节固定床吸附过程的计算固定床吸附器结构简单，但由于气体吸附过程是气—固传质，对任一时间或任一颗粒来说都是不稳定过程，因此固定床吸附器的吸附操作是非稳态的，计算过程非常复杂，一般要涉及到物料衡算方程、吸附等温线方程和传热速率方程及热量衡算。
而在气态污染物的吸附净化设计中，由于所涉及到的物系是低浓度的气态混合物，且气量一般比较大，吸附热相对较小，因此可近似地按等温过程处理，可不考虑传热速率方程和热量方程（升温脱附除外）。
这样在设计过程中可采用简化了的方法进行近似计算，计算时往往提出如下假设：（1）气相中吸附质浓度低；（2）吸附操作在等温下进行；（3）传质区通过整个床层时长度保持不变；（4）床层长度比传质区长度大得多。
这些简化限制条件对目前工业上应用的吸附器来说，一般是符合的。
设计中较常采用的是希洛夫近似计算法和透过曲线计算法。
计算过程一般是在吸附剂的选择、吸附设备的选择和吸附效率确定之后进行的。
设计计算的任务是求出吸附器的床层直径和高度，吸附剂的用量，吸附器的一次循环工作时间，床层压降等。
下面首先介绍固定床吸附器的吸附过程。
一、固定床吸附器的吸附过程在固定床吸附器的吸附操作中，一般是混合气体从床层的一端进入，净化了的气体从床层的另一端排出。
因此，首先吸附饱和的应是靠近进气口一端的吸附剂床层。
随着吸附的进行，整个床层会逐渐被吸附质饱和，床层末端流出污染物，此时吸附应该停止，完成了一个吸附过程。
为了描述吸附过程，提出了以下概念。
（一）吸附负荷曲线与透过曲线1. 吸附负荷曲线在实际操作中，对于一个固定床吸附器，气体以等速进入床层，气体中的吸附质就会按某种规律被吸附剂所吸附。
吸附一定时间后，吸附质在吸附剂上就会有一定的浓度，我们把这一定的浓度称为该时刻的吸附负荷。
如果把这一瞬间床层内不同截面上的吸附负荷对床层的长度（高度）作一条曲线，即得吸附负荷曲线。
也就是说，吸附负荷曲线是吸附床层内吸附质浓度x随床层长度z变化的曲线。
9第三章第四节固定床吸附过程的计算
第四节固定床吸附过程的计算固定床吸附器结构简单，但由于气体吸附过程是气—固传质，对任一时间或任一颗粒来说都是不稳定过程，因此固定床吸附器的吸附操作是非稳态的，计算过程非常复杂，一般要涉及到物料衡算方程、吸附等温线方程和传热速率方程及热量衡算。
而在气态污染物的吸附净化设计中，由于所涉及到的物系是低浓度的气态混合物，且气量一般比较大，吸附热相对较小，因此可近似地按等温过程处理，可不考虑传热速率方程和热量方程（升温脱附除外）。
这样在设计过程中可采用简化了的方法进行近似计算，计算时往往提出如下假设：（1）气相中吸附质浓度低；（2）吸附操作在等温下进行；（3）传质区通过整个床层时长度保持不变；（4）床层长度比传质区长度大得多。
这些简化限制条件对目前工业上应用的吸附器来说，一般是符合的。
设计中较常采用的是希洛夫近似计算法和透过曲线计算法。
计算过程一般是在吸附剂的选择、吸附设备的选择和吸附效率确定之后进行的。
设计计算的任务是求出吸附器的床层直径和高度，吸附剂的用量，吸附器的一次循环工作时间，床层压降等。
下面首先介绍固定床吸附器的吸附过程。
一、固定床吸附器的吸附过程在固定床吸附器的吸附操作中，一般是混合气体从床层的一端进入，净化了的气体从床层的另一端排出。
因此，首先吸附饱和的应是靠近进气口一端的吸附剂床层。
随着吸附的进行，整个床层会逐渐被吸附质饱和，床层末端流出污染物，此时吸附应该停止，完成了一个吸附过程。
为了描述吸附过程，提出了以下概念。
（一）吸附负荷曲线与透过曲线1. 吸附负荷曲线在实际操作中，对于一个固定床吸附器，气体以等速进入床层，气体中的吸附质就会按某种规律被吸附剂所吸附。
吸附一定时间后，吸附质在吸附剂上就会有一定的浓度，我们把这一定的浓度称为该时刻的吸附负荷。
如果把这一瞬间床层内不同截面上的吸附负荷对床层的长度（高度）作一条曲线，即得吸附负荷曲线。
也就是说，吸附负荷曲线是吸附床层内吸附质浓度x随床层长度z变化的曲线。
固定床吸附实验
折光率 nd25
含量 C (wt%)
备注 乙醇混合液：
比重1：
折光指数：
浓度 C1：
流出混合液： 质量： 体积： 折光指数：
浓度 C2：
C2 2
乙醇摩尔分率
0.000 0.031 0.059 0.112 0.158 0.240 0.278 0.306
表 2 乙醇—水溶液组成与折光率的关系
25℃的折光率
六、数据处理
（1）接触时间的测定()
所谓的接触时间即液体混合物与吸附剂在吸附柱内的接触时间。亦即液体混
合物与炭层开始接触到离开所经过的时间。
（2）活性炭吸附能力的计算(W)
W
V(1C1 2C2 ) G
g 溶质/g 活性炭
V：流出液总体积
1、2：吸附前后液体混合物的密度 C1、C2：吸附前后液体混合物的浓度(wt%) G：吸附剂的量(g)
三、实验装置
1．混合液高位槽 2．进料阀 3．玻璃吸附柱 4．活性炭 5．取样阀
图 1 固定床吸附实验装置
四、实验药品
乙醇、蒸馏水、活性炭
五、实验步骤
（1）配制乙醇水溶液（乙醇：水=4：6 体积比），用比重计测比重，用阿 贝折光仪测折光指数，查图，得到混合液浓度。
（2）量取 300ml 乙醇水溶液倒入高位槽中。 （3）用天平称取活性炭 100 克，装入吸附柱中，把吸附柱固定在铁架上， 调垂直。 （4）开启进料阀 2，控制一定的流量(1 滴/秒左右)，同时开始计时。 （5）当吸附柱出口有流出液时，以上时间即为液体混合物与活性炭的接触 时间，同时开始取流出液分析组成。 （6）每隔 2 分钟取样分析一次，直至流出液的组成基本接近为止（即吸附 饱和），关闭阀门 2。 （7）收集所有流出液，测折光指数（组成）、质量和体积，做好记录，实 验老师签字后，方可离开。
固定床吸附课程设计书
固定床吸附课程设计书一、教学目标本课程的教学目标是让学生掌握固定床吸附的基本原理、设计和应用。
具体包括：1.知识目标：学生能够理解吸附的基本概念、吸附等温线、吸附剂的选择等；2.技能目标：学生能够运用固定床吸附理论进行简单的设计和计算；3.情感态度价值观目标：培养学生对环境保护和资源再利用的重视，增强学生的创新意识和实践能力。
二、教学内容本课程的教学内容主要包括：1.吸附的基本原理：吸附剂的种类、吸附等温线、吸附动力学；2.固定床吸附设计：吸附剂的装填、吸附柱的设计、操作条件优化；3.固定床吸附应用：水处理、空气净化、化学品的分离与提纯。
三、教学方法本课程采用多种教学方法，包括：1.讲授法：讲解吸附的基本原理、吸附设计的方法和应用案例；2.讨论法：引导学生探讨吸附过程中的问题，培养学生的思考和解决问题的能力；3.案例分析法：分析实际应用案例，使学生更好地理解吸附技术的原理和应用；4.实验法：进行吸附实验，让学生亲身感受吸附过程，提高学生的实践能力。
四、教学资源本课程的教学资源包括：1.教材：《固定床吸附技术》；2.参考书：相关领域的学术论文、技术手册；3.多媒体资料：教学PPT、视频资料；4.实验设备：吸附柱、吸附剂、实验仪器等。
教学资源的选择和准备应根据教学内容和教学方法的需要进行，以确保教学的顺利进行和学生的学习效果。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：包括课堂参与、提问回答、小组讨论等，占总评的30%；2.作业：包括课后习题、小论文等，占总评的20%；3.考试：包括期中考试和期末考试，占总评的50%。
评估方式要求客观、公正，能够全面反映学生的学习成果。
同时，教师应及时给予反馈，帮助学生提高。
六、教学安排本课程的教学安排如下：1.教学进度：按照教材的章节顺序进行，确保每个章节都有足够的教学时间；2.教学时间：每周两次课，每次课90分钟，共18周；3.教学地点：实验室和教室。
活性炭固定床吸脱附的工作流程
活性炭固定床吸脱附的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!活性炭固定床吸附脱附是一种常见的空气净化和废水处理技术，主要通过活性炭的吸附作用去除有害物质。
固定吸附床课程设计
固定吸附床课程设计一、教学目标本课程的教学目标是让学生掌握固定吸附床的基本原理、设计和应用。
具体包括：1.知识目标：学生能够理解吸附床的定义、分类和特点；掌握吸附剂的选择标准和方法；了解固定吸附床的设计原则和应用领域。
2.技能目标：学生能够运用吸附原理分析和解决实际问题；具备固定吸附床设计和优化能力；能够进行吸附实验和数据分析。
3.情感态度价值观目标：培养学生对科学研究的兴趣和责任感；增强学生对环境保护和资源利用的认识；培养学生团队合作和创新精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.吸附床的基本原理：介绍吸附床的定义、分类和特点，让学生了解吸附床在工业和环境中的应用。
2.吸附剂的选择与评价：讲解吸附剂的种类、选择标准和评价方法，引导学生掌握吸附剂的选择技巧。
3.固定吸附床的设计方法：介绍固定吸附床的设计原则、步骤和计算方法，培养学生具备固定吸附床设计和优化能力。
4.固定吸附床的应用案例：分析固定吸附床在环境保护、能源转换等领域的应用实例，让学生了解固定吸附床的实际意义。
三、教学方法为了达到本课程的教学目标，将采用以下教学方法：1.讲授法：通过讲解吸附床的基本原理、吸附剂的选择和固定吸附床的设计方法，让学生掌握相关知识。
2.案例分析法：分析固定吸附床的应用案例，让学生了解吸附床在实际工程中的应用和意义。
3.实验法：学生进行吸附实验，培养学生的实验操作能力和数据分析能力。
4.小组讨论法：学生进行小组讨论，促进学生之间的交流与合作，培养学生的团队协作能力。
四、教学资源为了支持本课程的教学内容和教学方法，将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作PPT、视频等多媒体资料，直观地展示吸附床的原理和应用。
4.实验设备：准备吸附实验所需的设备，让学生亲自动手操作，提高实验能力。
五、教学评估为了全面、客观地评估学生的学习成果，将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定床吸附实验
一、实验目的
(1)通过本实验，使学生充分了解在固定床中液—固吸附的基本原理和实验方法；
(2)掌握穿透曲线的绘制；
(3)提高学生的实验操作技能，培养独立工作的能力。
二、基本原理
吸附是化工分离过程的单元操作之一，也是研究实验中分离气体混合物和液体混合物的主要方法。
吸附在工程上分为气—固吸附和液—固吸附两大类。
本实验是在装有活性炭的固定床吸附柱中吸附液体混合物中某一组分（乙醇），通过测定不同时间下馏出物的浓度，从而可求出活性炭的吸附能力，并可绘出穿透曲线。
三、实验装置
1．混合液高位槽
2．进料阀
3．玻璃吸附柱
4．活性炭
5．取样阀
图1固定床吸附实验装置
四、实验药品
乙醇、蒸馏水、活性炭
五、实验步骤
（1）配制乙醇水溶液（乙醇：水=4：6体积比），用比重计测比重，用阿贝折光仪测折光指数，查图，得到混合液浓度。
（2）量取300ml乙醇水溶液倒入高位槽中。
（3）用天平称取活性炭100克，装入吸附柱中，把吸附柱固定在铁架上，调垂直。
（4）开启进料阀2，控制一定的流量(1滴/秒左右)，同时开始计时。
（5）当吸附柱出口有流出液时，以上时间即为液体混合物与活性炭的接触时间，同时开始取流出液分析组成。
（6）每隔2分钟取样分析一次，直至流出液的组成基本接近为止（即吸附饱和），关闭阀门2。
（7）收集所有流出液，测折光指数（组成）、质量和体积，做好记录，实验老师签字后，方可离开。
六、数据处理
（1）接触时间的测定(τ)
所谓的接触时间即液体混合物与吸附剂在吸附柱内的接触时间。
亦即液体混合物与炭层开始接触到离开所经过的时间。
（2）活性炭吸附能力的计算(W)
W
V C C
G
=
-
()
ρρ
1122g溶质/g活性炭
V：流出液总体积
ρ1、ρ2：吸附前后液体混合物的密度
C1、C2：吸附前后液体混合物的浓度(wt%)
G：吸附剂的量(g)
（3）绘制穿透曲线
由表1数据，以流出液浓度为纵坐标，时间为横坐标，即可绘制穿透曲线，并指出破点及穿透点。
七、要求
（1）实验记录要和实验报告一并交上来。
（2）绘制一律用坐标纸。
八、思考题
（1）什么是物理吸附和化学吸附？二者有何区别？
（2）什么是穿透曲线？影响穿透曲线的因素有那些？
表1实验记录和结果
序号取样时间折光率n d25含量C(wt%)备注
乙醇混合液：
比重ρ1：
折光指数：
浓度C1：
流出混合液：
质量：
体积：
折光指数：
浓度C2：
C2ρ2
表2乙醇—水溶液组成与折光率的关系
乙醇摩尔分率25℃的折光率乙醇摩尔分率25℃的折光率0.000 1.33120.382 1.3584
0.031 1.33540.435 1.3589
0.059 1.33930.507 1.3596
0.112 1.34650.607 1.3600
0.158 1.35110.755 1.3606
0.240 1.35590.870 1.3611
0.278 1.3571 1.000 1.3584
0.306 1.3578。
