翅片管散热器结构原理
翅片冷凝器工作原理
翅片冷凝器工作原理翅片冷凝器是制冷系统中的一个重要组成部分，其主要作用是将制冷剂在过热状态下的高温高压气体冷却成为饱和状态下的低温低压液体，以便于进一步的制冷工作。
本文将详细介绍翅片冷凝器的工作原理及其优缺点。
一、翅片冷凝器的结构翅片冷凝器是由许多平行的铝制翅片和铜管组成的，每个铜管都嵌入在两只翅片之间。
制冷剂在翅片的表面流动，而表面积大的翅片则能够更好地将制冷剂冷却下来。
铜管内部流经的是高温高压的制冷剂气体，而在翅片表面流动的则是冷却剂（通常为水或空气），以将制冷剂冷却成为低温低压的液体。
二、翅片冷凝器的工作原理翅片冷凝器的工作原理与普通的冷凝器类似，其过程包括三个阶段：冷凝、凝结和液化。
首先，高温高压的制冷剂气体通过翅片冷凝器的铜管内部流过，当其遇到比自身温度低的冷却剂时，部分热量就会被传导到冷却剂中，使得制冷剂气体的温度下降。
同时，在翅片的表面积效应下，冷却剂也能有效地吸取制冷剂的热量，从而使制冷剂的温度进一步下降。
在这个过程中，制冷剂会从气态逐渐变为饱和蒸汽。
其次，当制冷剂的温度进一步下降时，饱和蒸汽会开始冷凝成为液体。
这个过程叫做凝结。
由于此时制冷剂的压力仍然很高，热量不断释放，因此需要不断地提供冷凝剂来吸取热量并将其排放出去。
在这个过程中，制冷剂从蒸汽状态逐渐转变为液态。
最后，制冷剂经过翅片冷凝器后已经从高温高压的气体变成了低温低压的液体，这使得之后的制冷过程变得更加容易和高效。
高效率的制冷剂便能够在制冷系统内传递，将液态制冷剂送至蒸发器内工作，完成制冷剂在制冷循环系统中的循环过程。
三、翅片冷凝器的优缺点相比传统的管式冷凝器，翅片冷凝器的最大优点在于其表面积更大，能够更快地将制冷剂冷却。
同时，翅片结构也能增加热传导和热交换的效率，使整个系统更加高效。
然而，由于翅片冷凝器材质一般为铝，因此其抗腐蚀能力相对较弱，容易被攻击性物质如铜及酸性物质所腐蚀。
不过通过适当的防腐处理，这种弱点可以被有效地解决。
翅片管热交换器设计计算
图!"#
翅片管的传
热性能比较
表 ! " $ 列出了用于空冷器中常用的 % 种翅片管的性能评定， 其中以 “$ ” 为最 佳， 顺序而下， “%” 最差。使用中以 & 型绕片管为最基本型式， 只有在对各项性能 要求都较高情况下才选用套片管， 因为它的价格较高。
表!"$ 翅片管型式 传热性能 耐温性能 耐热冲击能力 耐大气腐蚀能力 清理尘垢的难易程度 制造费用 常用的 % 种翅片管的性能评定 && 型绕片式 ! ! ! ’ ! ( 镶片式 ’ ( ( % ’ ’ 双金属轧片式 ( ’ ’ $ ( ! 套片式 $ $ $ ( $ %
第一节
构造和工作原理
翅片管热交换器可以仅由一根或若干根翅片管组成， 如室内取暖用翅片管散 热器； 也可再配以外壳、 风机等组成空冷器型式的热交换器。 翅片管是翅片管热交换器中主要换热元件， 翅片管由基管和翅片组合而成， 基管通常为圆管 （图 $ % （ ） ， 也有扁平管 （图 $ % & （ (） ） 和椭圆管。管内、 外流体 & ’） 通过管壁及翅片进行热交换， 由于翅片扩大了传热面积， 使换热得以改善。翅片 类型多种多样， 翅片可以各自加在每根单管上 （图 $ % （ ） ， 也可以同时与数根管 & ’） 子相连接 （图 $ % （ 及 （ )） ） 。 & (） 空冷器是一种常见的翅片管热交换器， 它以空气作为冷却介质。其组成部分 包括管束、 风机和构架等 （图 $ % *） 。 管束是空冷器中主要部分， 它由翅片管、 管箱和框架组成， 是一个独立的结构
图!"#
翅片管排列型式及其管距
翅片材料根据使用环境和制造工艺来确定。有碳钢、 不锈钢、 铝及铝合金、 铜 及铜合金等。所用基管材料有碳钢、 铬钼钢、 不锈钢、 铝等。
翅片管式换热器的作用
翅片管式换热器的作用
翅片管式换热器是一种高效的换热设备，其主要作用是通过对流
和热传导来传递热量，使热量从高温流体传递到低温流体，从而实现两种流体的热交换。
具体来说，翅片管式换热器由一组翅片管组成，每根翅片管都是
由一根无缝钢管和一组翅片组成。
翅片管中的翅片可以是单层的或者多层的，也可以是波纹状或螺旋状的。
这些翅片增加了换热器的表面积，从而增加了热交换的面积，提高了换热效率。
翅片管式换热器广泛应用于各种工业和民用领域，如制冷、加热、干燥、蒸馏、蒸发等过程。
例如，在空调系统中，翅片管式换热器可以用来将室外空气中的热量传递给制冷剂，从而实现室内空气的降温。
在化工和制药领域，翅片管式换热器可以用来实现液体的冷却或加热，以及气体的冷凝或蒸发。
总之，翅片管式换热器是一种广泛应用于各种工业和民用领域中
的高效换热设备，能够实现高温流体和低温流体的热交换，提高能源利用效率。
翅片换热面积
翅片换热面积

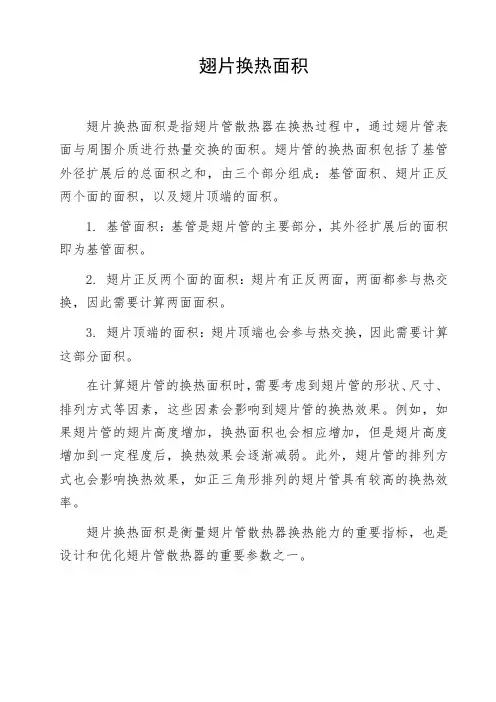

翅片换热面积是指翅片管散热器在换热过程中，通过翅片管表面与周围介质进行热量交换的面积。
翅片管的换热面积包括了基管外径扩展后的总面积之和，由三个部分组成：基管面积、翅片正反两个面的面积，以及翅片顶端的面积。
1. 基管面积：基管是翅片管的主要部分，其外径扩展后的面积即为基管面积。
2. 翅片正反两个面的面积：翅片有正反两面，两面都参与热交换，因此需要计算两面面积。
3. 翅片顶端的面积：翅片顶端也会参与热交换，因此需要计算这部分面积。
在计算翅片管的换热面积时，需要考虑到翅片管的形状、尺寸、排列方式等因素，这些因素会影响到翅片管的换热效果。
例如，如果翅片管的翅片高度增加，换热面积也会相应增加，但是翅片高度增加到一定程度后，换热效果会逐渐减弱。
此外，翅片管的排列方式也会影响换热效果，如正三角形排列的翅片管具有较高的换热效率。
翅片换热面积是衡量翅片管散热器换热能力的重要指标，也是设计和优化翅片管散热器的重要参数之一。
铜铝复合翅片管散热器原理

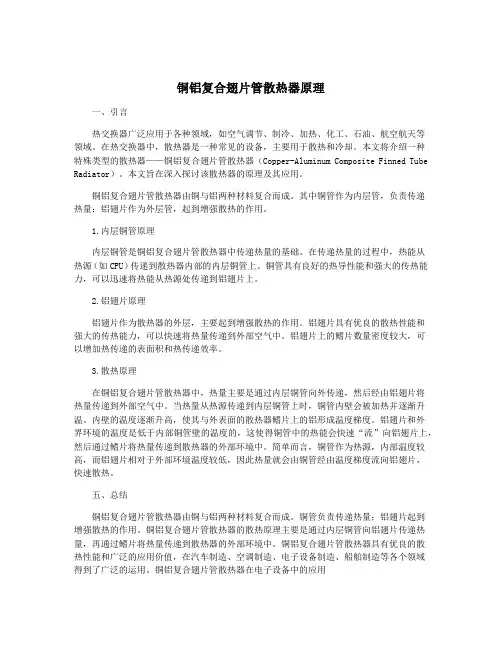

铜铝复合翅片管散热器原理一、引言热交换器广泛应用于各种领域，如空气调节、制冷、加热、化工、石油、航空航天等领域。
在热交换器中，散热器是一种常见的设备，主要用于散热和冷却。
本文将介绍一种特殊类型的散热器——铜铝复合翅片管散热器（Copper-Aluminum Composite Finned Tube Radiator）。
本文旨在深入探讨该散热器的原理及其应用。
铜铝复合翅片管散热器由铜与铝两种材料复合而成。
其中铜管作为内层管，负责传递热量；铝翅片作为外层管，起到增强散热的作用。
1.内层铜管原理内层铜管是铜铝复合翅片管散热器中传递热量的基础。
在传递热量的过程中，热能从热源（如CPU）传递到散热器内部的内层铜管上。
铜管具有良好的热导性能和强大的传热能力，可以迅速将热能从热源处传递到铝翅片上。
2.铝翅片原理铝翅片作为散热器的外层，主要起到增强散热的作用。
铝翅片具有优良的散热性能和强大的传热能力，可以快速将热量传递到外部空气中。
铝翅片上的鳍片数量密度较大，可以增加热传递的表面积和热传递效率。
3.散热原理在铜铝复合翅片管散热器中，热量主要是通过内层铜管向外传递，然后经由铝翅片将热量传递到外部空气中。
当热量从热源传递到内层铜管上时，铜管内壁会被加热并逐渐升温。
内壁的温度逐渐升高，使其与外表面的散热器鳍片上的铝形成温度梯度。
铝翅片和外界环境的温度是低于内部铜管壁的温度的，这使得铜管中的热能会快速“流”向铝翅片上，然后通过鳍片将热量传递到散热器的外部环境中。
简单而言，铜管作为热源，内部温度较高，而铝翅片相对于外部环境温度较低，因此热量就会由铜管经由温度梯度流向铝翅片，快速散热。
五、总结铜铝复合翅片管散热器由铜与铝两种材料复合而成。
铜管负责传递热量；铝翅片起到增强散热的作用。
铜铝复合翅片管散热器的散热原理主要是通过内层铜管向铝翅片传递热量，再通过鳍片将热量传递到散热器的外部环境中。
铜铝复合翅片管散热器具有优良的散热性能和广泛的应用价值，在汽车制造、空调制造、电子设备制造、船舶制造等各个领域得到了广泛的运用。
笔记本电脑散热器翅片结构性能分析
笔记本电脑散热器翅片结构性能分析作者：沈喜源王文杨书政来源：《硅谷》2013年第04期摘要从场协同原理的基本概念出发，结合基本认识，开发出满足制造工艺的强化传热结构翅片，能够有效降低翅片温度。
本文就是根据场协同论原理，在翅片上设计出适当肋，如开缝，打凸包，并移动肋的位置，运用仿真软件来分析哪种结构能够最大限度降低翅片温度，并实验论证了场协同原理有效性。
关键词场协同；对流换热；FloEFD；仿真中图分类号：TP332 文献标识码：A 文章编号：1671—7597（2013）022-028-31 笔记本电脑散热器翅片现状目前笔记本电脑散热器已经发展到热管+翅片型散热器。
借由热管做热传输路径，将热量传输到翅片上，再由翅片将热量散发到外界环境。
散热区域的关键是翅片。
2004年，胡俊伟，丁国良针对平直肋片、开缝肋片利用Star-CD 软件进行了数值模拟，并用场协同理论进行分析。
2005年，李惠珍，屈治国等人对2排X型双向开缝翅片管换热器进行实验研究，结果表明，开缝翅片的有效传热根本原因是翅片开缝后改善了速度与温度梯度的协同性。
2008年，张京兆、陶文铨等人建立了四个模型对圆形开缝肋片与矩形开缝肋片进行了比较分析计算，得出结论：相同雷诺数下，三种开缝圆肋的场协同性均优于方肋开缝翅片。
针对目前笔记本电脑使用最广泛的CPU风冷散热器，本文以笔记本电脑某款散热器作为实验研究对象，采用数值模拟和实验研究方法测试分析翅片散热性能。
笔记本电脑散热器由铜块，结构件，热管，翅片组成（如图1所示）。
铜块：借助铜的高导热率，将热量从芯片表面传导到铜块上。
熱管：类似电学上的导线，将热量从铜块处传递到散热区域（翅片）。
结构件：为物理化的散热器组件提供锁固，支撑作用。
翅片：在一定体积下提供足够大表面积的散热区域，本文翅片材料选择为铝。
依据现今笔记本电脑散热器现状，采用无源技术来降低翅片温度。
本文使用在翅片上增加凸包，半开缝，开缝等无源强化方式，对散热器翅片进行优化。
翅片管式换热器
二、翅片管式换热器的传热计算
翅片管式换热器传热基本方程与其它管式换热器一样，即
Q K i Fi t m K o Fo t m
根据翅片管式换热器在加热或冷却空气的过程中是否有凝结 水析出，其传热系数的计算分为干工况与湿工况。
1.干工况
当翅片管式换热器用于加热空气或冷却空气但不产生凝结水 时，这种过程称为干工况（等湿加热或等湿冷却过程）。两 侧均为液体时，其传热系数或对流换热系数均按干工况计算。
机械连接翅片管 有绕片式、镶片式、套片式或串片式等。
绕片式
套片式或串片式
轧片式
二次翻边片
按材料分类
有碳钢、不锈钢、铝及铝合金、铜及铜合金、蒙太尔合金等，有时 还可以采用双金属翅片替代贵金属材料。
2.翅片管的基本要求
良好的传热性能、耐温性能、耐热冲击能力及耐腐蚀能力，易于 清理污垢，压降较低等。
加翅原则： 根据管内、外两侧流体传热性能进行选择。通常翅 片加在对流换热系数小的一侧；当两侧换热系数接近时，则在管 内、外两侧均加翅片，或外加翅片，内加麻花铁、螺旋体等扰动 元件。
2.湿工况
当湿空气外掠翅片管时，由于管外表面温度低于湿空气的露点温度， 空气不但被冷却，而且其中所含的水蒸气也将部分凝结出来，在翅 片表面形成水膜。这种过程称为湿工况。 总传热系数 显热交换与潜热交换
1 ro 1 ri Ko i o
odr Gmax d r 0.1378
0.718
cp
1/ 3
Sf H f
0.296
dr-翅根直径； Gmax-最窄流通截面处的质量流速； Sf -翅片间距； Hf -翅片高度。
翅片式换热器介绍
• 引言 • 翅片式换热器的基本原理 • 翅片式换热器的种类与特点 • 翅片式换热器的性能参数 • 翅片式换热器的应用实例 • 结论
01
引言
翅片式换热器的重要性
01
02
03
提高换热效率
翅片式换热器通过增加换 热面积，提高了换热效率， 降低了能耗。
减小换热器体积
翅片式换热器具有紧凑的 结构，减小了换热器的体 积，方便了设备的安装和 维护。
总结词
轻便、耐腐蚀、价格低廉
详细描述
塑料翅片式换热器采用塑料材料（如聚乙烯、聚丙烯、聚氯乙烯等）制成，具有质量轻、耐腐蚀、价格低廉等特 点。由于其材质的特殊性，塑料翅片式换热器在某些特定领域具有独特的优势，如食品、医药、水处理等领域。
其他翅片式换热器
总结词
特殊用途、特定场合
详细描述
除了金属和塑料翅片式换热器之外，还有一些其他材质和特殊用途的翅片式换热器，如陶瓷翅片式换 热器和复合翅片式换热器等。这些换热器在特定场合和特定需求下具有独特的优势，如高温、高压、 高腐蚀等恶劣工况下使用。
强化传热效果
翅片式换热器通过强化传 热，减小了传热温差，提 高了换热器的可靠性和稳 定性。
翅片式换热器的应用领域
01
02
03
04
制冷空调行业
翅片式换热器广泛应用于制冷 空调系统中，如冷库、空调机
等。
化工行业
翅片式换热器在化工行业中用 于各种化学反应的热量交换和
冷却。
石油化工行业
翅片式换热器在石油化工行业 中用于油品的冷却和热量回收
成本较高
翅片式换热器的制造成本 较高，尤其是一些特殊材 料和高精度加工的换热器。
不易清洗
讲解翅片式换热器的内部结构
讲解翅片式换热器的内部结构
翅片式换热器是一种传统的、应用最广泛的热交换设备。
由于它结构坚固，且能选用多种材料制造，故适应性极强，尤其在高温、高压和大型装置中得到普遍应用。
翅片式换热器由管箱、壳体、管束等主要元件构成。
管束翅片式换热器的核心，换热管作为导热元件，与折流板一起决定换热器的传热性能。
管箱与壳体则决定翅片式换热器的承压能力及操作运行的安全可靠性。
翅片式换热器属于间壁式换热器，其换热管内构成的流体通道和称为管程，换热管外构成的流体通道称为壳程。
管程和壳程分别通过两种不同温度的流体时，温度较高的流体通过换热管壁将热量传递给温度较低的流体，温度较高的流体被冷却，温度较低的流体被加热，进而实现两流体换热工艺目的。
翅片式换热器产品特性：
1、冷却管采用优质紫铜管（铝管、碳钢管、不锈钢管），并加工成翅片形散热片，产品体积小、热交换面积大。
2、导流板可分为螺旋形导流板（折流式导板），使被冷却液体成螺旋形连续均匀滚动流动，螺旋形导流板克服了折流式导板所产生的冷热交换效率。
3、管板焊接有胀管式封口、焊接式、热锓焊式等方法。
胀管式封口克服了材料经高温焊接后产生的不良变化。
4、产品系列完善，大小规格齐全。
5、按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程。
传热面积0.2㎡-1000㎡。
可以根据用户需要来定做合适的翅片式换热器。
翅片管散热器工作原理
翅片管散热器工作原理
翅片管散热器是一种常见的散热器类型，常用于汽车、电脑等设备中。
它的工作原理是通过增大与冷却介质的接触面积，提高热量传输效率，从而实现散热的目的。
具体来说，翅片管散热器通常由一根或多根金属管和连接在金属管上的翅片组成。
热量通过金属管传输，然后热量在金属管上的翅片上被扩散，再通过空气对翅片的冷却实现散热。
工作时，冷却介质（如水或空气）通过金属管流动，进入翅片管散热器内部。
热量通过管壁传输到翅片上，由于翅片的面积较大，散热面积也增大。
同时，翅片的设计使得热量能够更容易地散发到周围空气中，从而加速散热过程。
冷却介质在翅片管散热器内部通过翅片的间隙流动，这样可以保证热量能够充分地传导到翅片上。
一旦热量被传导到翅片上，通过传导和对流的作用，翅片将热量转移到周围的空气中。
由于空气的热传导系数相对较小，散热器通常会额外增加风扇等辅助设备，以增强空气对翅片的冷却效果。
通过这种方式，翅片管散热器能够快速将设备产生的热量散发出去，保持设备的正常工作温度。
翅片管及翅片管换热器
翅片管的材料范围很广，有碳钢、不锈钢、铝及铝合金、 锡及铜合金、钛、蒙乃尔合金等，有时还采用双金属翅片以 节约贵重金属，同时又能适应耐腐蚀性等工艺要求。 翅片管换热器中管束两端没有翅片且外径较大，故与光 管一样可与管板焊接或胀接，必要时也可装设折流扳，装折 流板处应制成没有翅片的平直段。由于翅片管应用广、材料 和制造方法多样，工业发达国家都已标准化、系列化，并有 专门的研究机构和制造厂。
翅片管
和 翅片管换热器
翅片管是一种带肋的壁面，在动力、化工等工业中有广 泛的应用，许多螺旋型换热面或螺纹管也都可看作是翅片管。 它对扩展换热面积和促进湍流有显著作用，无论对单相对流 换热还是相变对流换热都具有很大作用。翅片管换热器的结 构与一般管壳式换热器基本相同。只是用翅片管代替了光管 作为传热面，由于传热加强、结构紧凑，故可做成紧凑式换 热器；翅片管换热器也经常用于加热或冷却管外气体，而在 管内通以蒸汽或水，例如空冷器、锅炉省煤器、暖气片等。
四、翅片设计中有关参数的确定
1.肋片高度h 前已提到，并非任何条件下加高翅片部是有利的，理论 上可以证明，各种形状翅片都存在一个最佳高度。经验表明： 当传热壁面两侧的α值相差2～5倍时，采用低翅型螺纹管比 较合适，造价比光管只增加25～30％；当两侧α值相差十倍 以上时可考虑用高翅片，此时翅片传热面积较大。
一、翅片管的结构
有纵向和径向(横向)两类翅片，其它类型都是这两类 的变形，例如大螺旋角翅片管、螺纹管等，前者接近纵向， 后者接近横向。肋片可在管内、管外或内外兼有。肋片管按 制造方法不同可分为整体翅片、焊接翅片和机械连接翅片。 几种带纵向肋片和径向肋片的翅片管如图所示。
横 向
纵 向
整体翅片由铸造、机械加工或轧制而成，肋片与管子一 体，无接触热阻，强度高，耐热震和机械震动，因而传热、 机械和热膨胀等性能较好，但制造成本提高，对低翅片比较 适用；焊接翅片用钎焊或氩弧焊等工艺制造，现代焊接技术 可使不同材料的翅片与母体管连接在一起并将其扭弯成各种 形状。焊接翅片管由于制造简易、经济且具有较好的传热性 能和机械性能，已在工业上广为应用。
板翅式换热器的结构与传热机理简述
板翅式换热器的结构与传热机理简述板翅式换热器（Plate-Fin Heat Exchanger）是一种常见的换热设备，广泛应用于航空航天、化工、能源、电子、冶金等领域。
它由一系列平行排列的金属板和金属翅片组成，具有结构紧凑、传热效率高的特点。
板翅式换热器的结构主要包括：平行金属板、金属翅片、胀管和盖板等组成。
平行金属板通常由铝合金、铜合金和不锈钢等材料制成，具有良好的导热性能和机械强度。
金属翅片则通过焊接或冲压工艺与金属板连接在一起，起到扩大换热面积和增加传热速率的作用。
胀管是用于连接板翅式换热器与其他设备，一般采用铜合金制成，能够承受高压和高温的工作环境。
盖板用于封闭整个换热器，保证换热过程的正常进行。
板翅式换热器的传热机理主要基于对流传热和导热两种方式。
在燃气流动的一侧，燃气通过金属翅片与平行金属板之间的通道，形成较强的对流气流。
燃气的高温传递到金属翅片上后，通过金属翅片与平行金属板之间的导热作用，在金属板中形成温度梯度。
同时，在冷却介质流动的一侧，冷却介质通过平行金属板之间的通道，与金属翅片进行热量交换。
冷却介质的低温传递到金属翅片上后，通过金属翅片与平行金属板之间的导热作用，将热量传递到平行金属板。
这样，燃气和冷却介质之间的热量传递就实现了。
板翅式换热器的传热效率主要受到以下几个因素的影响。
首先是金属翅片的布置形式，包括翅片的高度、间距和角度等。
通过合理的布置形式，可以增加换热面积，提高传热效率。
其次是金属材料的选择，不同的金属材料具有不同的导热性能，因此，合适的金属材料能够提高传热效率。
此外，还需要考虑燃气和冷却介质的流速、入口温度和压力等参数，这些参数在一定范围内的变化，都会对传热效果产生一定的影响。
总之，板翅式换热器是一种结构紧凑、传热效率高的换热设备。
它利用金属翅片扩大换热面积，通过对流传热和导热方式，实现燃气与冷却介质之间的热量传递。
在实际工程应用中，可以根据具体需求选择不同的布置形式和材料，以提高传热效率和满足工艺要求。
翅片式换热器结构特点_概述说明以及解释
翅片式换热器结构特点概述说明以及解释1. 引言1.1 概述翅片式换热器是一种广泛应用于工业、航空航天和汽车行业的换热设备。
它通过利用翅片的大面积来增加热交换效果，实现了高效传热。
其结构紧凑、体积小、重量轻的特点使得它在许多领域中成为首选的换热器类型。
1.2 文章结构本文主要围绕翅片式换热器的结构特点展开阐述，目录分为五个部分。
除引言外，第二部分将介绍翅片式换热器的定义与原理，以及其主要组成部分和工作原理。
第三部分将详细介绍该类型换热器的优势和特点，包括高效传热能力、压力损失小以及结构紧凑等方面。
第四部分将通过实际案例来探讨该类型换热器在工业、航空航天和汽车行业中的应用领域。
最后，在结论部分将对全文进行总结，并展望未来该领域的发展方向或提出相关建议。
1.3 目的本文的目的是全面概述和解释翅片式换热器的结构特点以及其在不同领域中的应用案例。
通过深入了解该类型换热器的工作原理和优势，读者将能够更好地了解并选择合适的换热设备。
此外，本文还致力于提供对未来发展趋势的展望，以帮助读者把握该领域的发展方向。
2. 翅片式换热器结构特点：2.1 翅片式换热器的定义与原理:翅片式换热器是一种常见的紧凑型换热器，通过将许多薄翅片堆叠在一起形成的结构来增加传热面积。
其工作原理基于将流体通过散热片进行对流传热，通过散热片间隙之间的流动路径，实现了高效率的换热过程。
2.2 翅片式换热器的主要组成部分：（1）壳体：壳体是一个容纳内部组件并为流体提供流动通道的外部固定结构。
（2）平板：平板是位于壳体内部、用于支撑和连接散热片的平面元件。
（3）散热片：散热片是由金属材料制成的薄板，其表面具有大量纵横交错排列的细小褶皱或齿条，并负责传递和散发余温。
（4）进出口管道：进出口管道用于引导工作介质进入和离开换热器。
（5）夹层背板：夹层背板连接着相邻的散热片，形成夹层，使热量在片之间循环传递。
2.3 翅片式换热器的工作原理：当介质通过进出口管道流入换热器后，首先被引导到散热片之间的空隙中。
翅片管传热方面
翅片管传热方面简介翅片管是一种常见的传热设备，广泛应用于许多工业领域。
它通过增加翅片的表面积，提高传热效率，使得热量能够更快速地传递到流体中。
翅片管的传热性能对于许多工艺和设备的运行都非常重要。
本文将详细介绍翅片管的传热原理、设计参数以及优化方法，以帮助读者更好地理解和应用翅片管在传热方面的特点。
传热原理翅片管的传热原理主要依靠翅片的增加表面积和增加对流传热的强度来实现。
翅片管的翅片可以分为两种类型：长翅片和短翅片。
•长翅片：长翅片是将翅片延伸到管道外部，以增加管道的表面积。
通过这种方式，热量能够更大面积地传递到流体中，提高传热效率。
•短翅片：短翅片是将翅片嵌入管道内部，使其与管道壁面贴合。
这种设计可以增加对流传热的强度，使得热量更快速地传递到流体中。
翅片管的传热过程可以分为三个步骤：热传导、对流传热和辐射传热。
•热传导：热传导是指热量通过翅片和管道壁面的传递。
翅片的材料和厚度对于热传导的效果有着重要的影响。
•对流传热：对流传热是指通过流体对翅片和管道壁面进行传热。
流体的流速、流体性质以及翅片的形状和布置方式都会影响对流传热的效果。
•辐射传热：辐射传热是指翅片和管道壁面之间的热辐射传递。
翅片和管道壁面的表面特性对辐射传热的效果有着重要的影响。
设计参数设计翅片管时，需要考虑一些重要的参数，以确保传热效果的最大化。
•翅片高度：翅片的高度决定了翅片的表面积。
较高的翅片能够提供更大的表面积，从而增加传热效率。
但是，翅片高度过大可能会增加流体阻力。
•翅片间距：翅片间距决定了翅片的数量和分布密度。
较小的翅片间距可以增加翅片的数量，从而增加传热表面积。
但是，翅片间距过小可能会导致流体流动受阻。
•翅片厚度：翅片的厚度对翅片的热传导性能有着重要的影响。
较薄的翅片能够更快速地传递热量，但是翅片过薄可能会降低翅片的强度和耐久性。
•翅片材料：翅片的材料应具有良好的热传导性能和耐腐蚀性能。
常用的翅片材料包括铝合金、铜合金和不锈钢等。
大棚翅片管散热器工作原理
大棚翅片管散热器工作原理大棚翅片管散热器是一种常见的散热设备，主要用于农业、园艺等领域的温室或大棚中。
该散热器可以有效地降低大棚内的温度，提高植物的生长质量和产量。
本文将详细介绍大棚翅片管散热器的工作原理和优点。
一、大棚翅片管散热器的工作原理大棚翅片管散热器是一种多管并联式热散装置，由进气管、散热管和出气管三部分组成。
其散热管由数条金属翅片排列成一列，由多条散热管并联组成。
进气管将高温的空气导入翅片管内，经过翅片管的热交换作用，将空气中的热量传递给管内的工质（通常是水），使其沿着管路流动。
随着水的流动，内部的热量也随之带走并通过出气管排出大棚外，从而达到散热的目的。
大棚翅片管散热器的热传递主要依靠翅片管与流体之间的对流传热。
在翅片管的表面上，热量和空气之间的热量交换产生对流热传递。
翅片管的表面积较大，能有效提高传热的效率。
大棚翅片管散热器具有传热效率高、能耗低等优点，是大棚内广泛使用的热散设备。
二、大棚翅片管散热器的优点1. 热传导效率高。
大棚翅片管散热器的翅片管表面积较大，可以有效提高热传导效率，降低大棚内部的温度。
2. 能耗低。
翅片管散热器的工质是水，其运行成本较低，不仅减少了能源的消耗，还可以降低大棚内部的湿度。
3. 维护方便。
大棚翅片管散热器的结构简单、清洗方便、使用寿命长，不易出现故障。
4. 温度控制精度高。
大棚翅片管散热器可以根据室内温度的变化调节散热器的运行速度，保持温度的稳定性，提高植物的生长质量和产量。
5. 环保节能。
大棚翅片管散热器不会产生任何有害物质，符合环保标准。
三、总结大棚翅片管散热器是一种常见的大棚散热装置，具有热传导效率高、能耗低、维护方便、温度控制精度高、环保节能等优点。
它还可以提高植物的生长质量和产量，适用于农业、园艺等领域的大棚或温室。
随着现代农业技术的不断发展，大棚翅片管散热器已经成为大规模、高效、智能化的大棚农业生产系统中的重要组成部分。
在大棚农业生产中，为了保障作物的生长和产量，需要大棚内外的温度、湿度、光照等环境因素保持在适宜的范围内。
翅片管,翅片管传热原理及应用
翅片管原理及应用介绍目录公司介绍： (2)1.什么叫翅片管？ (3)2.翅片管传热原理 (3)3、翅片管的分类： (5)1、按加工工艺分类 (5)2、按翅片形状分类 (5)3、根据翅片管的翅片材质是否与基管材质相同可分为 (6)4、单金属翅片管按材质分类 (6)5、按用途分类 (6)4．翅片管照片 (6)5.翅片管应用举例 (9)1、热管空气预热器系列 (9)2、热管省煤器系列 (10)3、热管余热锅炉(蒸发器)系列 (12)公司介绍：无锡康宝石化设备有限公司位于美丽的太湖之滨，灵山脚下。
沪宁高速、锡宜高速、京杭大运河近在咫尺，交通十分便利。
本公司是生产各种规格高频焊螺旋翅片管、热管及各种热交换设备的专业工厂。
在长期的不断创新中逐步壮大，今年更是巨资引进3条美国最新技术的高频焊生产线。
超强的导电性能、更充分的功率发挥，使产品质量得到更有效的提升，生产效率成倍增加。
新建的3800平方高标准厂房，月产翅片管1000余吨。
能满足客户的各种工期需求，以及先进的热管排气生产线和各类专业的生产装备，使产品在质量上，大大提高了市场的竞争能力。
本公司始终坚持走“精品化、专业化、诚信化”的道路，以及“质量第一、用户第一、创新务实”的理念，为客户提供优质的产品和优良的服务。
竭诚欢迎各界朋友，光临考察、指导！无锡康宝石化设备有限公司地址：无锡杨市保健工业区7#网址：1.什么叫翅片管？翅片管（Finned Tube），顾名思义，是管子表面带有翅片的传热管。
翅片管又叫鳍片管，也称肋片管。
由于管子表面上增加了翅片或鳍片，使原有的传热面积得到了扩展，故翅片管又称谓带扩展表面的传热管，而翅片本身又可称谓扩展表面。
翅片管的典型结构如下图所示。
下图中，（1）为圆管，又称基管或光管，（2）为翅片。
2.翅片管传热原理用普通的圆管（光管）组成的热交换器，在很多情况下，管外流体和管内流体对管壁的换热系数是不一样的。
所谓换热系数，是指单位换热面积，单位温差（流体与壁面之间的温差）时的换热量，它代表流体和壁面之间的换热能力的大小。
针式内翅管换热器工作原理
针式内翅管换热器工作原理
针式内翅管换热器是一种传热设备，通过对流和传导的方式实现热量的传递。
其基本工作原理如下：
1. 内翅管结构：针式内翅管换热器由内外两根管组成，内管和外管之间通过内翅片相互连接。
内管是热源或冷源流体的通道，而外管是被加热或被冷却流体的通道。
2. 热源流体：热源流体（通常为液体）通过内管流入换热器，其热量通过内翅片传递给外管，然后被冷却或者加热的流体吸收。
3. 传热过程：热源流体在内管中流动时，热量通过内翅片传导到外管。
热量经过外管壁传导到冷却介质或加热介质中，使其升温或降温。
4. 传热效果：内翅片的存在增加了内外管之间的传热面积，提高了换热效果。
同时，内翅片的形状和材质也对换热器的传热效率起到一定影响。
5. 流体流动：在针式内翅管换热器中，流体通常采用逆流传热方式，即热源流体与冷却或加热介质之间的流动方向相反，以增加传热效果。
总之，针式内翅管换热器通过内翅片的加热或冷却流体的传热，通过内外管之间的对流和传导，在液体中实现热量的传递。
翅片换热器原理
翅片换热器原理嘿，咱今儿来唠唠翅片换热器原理这档子事儿啊！你说这翅片换热器，就好比是一个特别会办事儿的小机灵鬼儿。
它的任务呢，就是让热的东西和冷的东西好好交流交流，让热量能顺顺当当、高效快速地传递过去。
想象一下啊，那一片片的翅片就像是给热传递之路铺的一条条小道儿。
这些小道儿可不得了，它们增加了热交换的面积，就好像是本来只有一条窄窄的路，一下子变成了好多条宽敞的大道，让热流和冷流能更好地接触、交融。
这翅片换热器工作起来那也是相当有一套呢！热流体呼呼地流进来，翅片就赶紧把热量抓住，然后迅速地传递给冷流体。
就好像是一场接力赛，热流体把“热量棒”交给翅片，翅片再稳稳地递给冷流体。
而且啊，这翅片的材质也很有讲究，得是能很好导热的才行，不然咋能完成这重要的任务呢。
你再想想，要是没有这些翅片，那热交换得多费劲呀！就像走路没有平坦大道，全是荆棘小路，磕磕绊绊的，热量传递能快得起来吗？所以说啊，这翅片的存在可太重要啦！在我们的生活中，翅片换热器那也是无处不在呢！家里的空调、暖气，不都有它的功劳嘛。
夏天的时候，它帮着把室内的热量带走，让我们能舒舒服服地凉快着；冬天呢，又把外面的热量带进来，让我们暖暖和和的。
它就像是一个默默奉献的小卫士，为我们的舒适生活保驾护航。
还有那些工厂里的大型设备，也都离不开翅片换热器呀。
它让生产过程中的热量能合理地分配和利用，提高了效率，节省了能源。
这可不就是给工厂省钱嘛！总之呢，翅片换热器这玩意儿可真不简单！它虽然不大起眼，但却发挥着巨大的作用。
它让热和冷能和谐共处，让我们的生活变得更加美好。
所以啊，咱可不能小瞧了它！这就是翅片换热器原理的神奇之处，你说是不是很有意思呢？。
翅片机工作原理
翅片机工作原理
翅片机是一种应用于热工领域的换热器，在工业领域应用广泛。
其工作原理是利用翅片（即热交换管）的多个薄的翅片与流体之间的热传导，实现换热的目的。
翅片机通常由翅片管及其支架、风扇、电机以及管道系统等组成。
当热流体进入热交换器时，流体通过翅片与翅片的接触面，将热量传递给翅片，使翅片加热。
此时，风扇通过电机带动，将气流吸入并通过热交换器。
气流与热的翅片接触，通过热传导将热量带走。
同时，冷却的气流被加热，形成热的气流，并从热交换器的另一侧排出。
翅片机通过不断地循环利用流体和气流，使热量得以传输和平衡，与传统的散热方式相比，其换热效率更高、占用场地更小，所以在手机、电脑、汽车等领域都有应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翅片管散热器是气体与液体热交换器中使用最为广泛的一种换热设备。
它通过在普通的基管上加装翅片来达到强化传热的目的。
基管可以用钢管；不锈钢管；铜管等。
翅片也可以用钢带；不锈钢带，铜带，铝带等。
花卉对温度和湿度的要求是非常严格的，因此花卉大棚内必须要安装好的散热器和暖风机设施，翅片管散热器就是比较常见和常用的温室加温设备。
下面华益散热器给大家介绍一下花卉大棚专用翅片管散热器结构原理及性能特点。
【花卉大棚专用翅片管散热器的四个特点】
1、翅片管散热器的特殊性
采暖散热器作为建筑部品，不同于一般的家具，其特殊性在于它还是热水压力容器，存在着(腐蚀)渗漏的风险。
因此业主在装修房屋选择散热器时，一定要有一定的风险意识，慎重对待。
2、翅片管散热器要与供暖系统相匹配
南方地区的水质特点决定了尽可能选择耐腐蚀性强的散热器或新型散热器，这两种散热器使用寿命可达25年和50年以上。
散热器凭借存水量大，散热效果好，重量轻、承压高、喷塑表面美观而且价
格合理的优点，更值得用户推荐使用。
3、考虑翅片管散热器的材料
因为材质决定了它的供热性能、安全性、可靠性及寿命的长短。
从散热性能来讲，和纯铝的最好，其次是钢质的，再次是。
但散热器以其安全耐用，并且近几年的发展其样式已经多样化，装饰性也非常不错，因此翅片管散热器也是不错的选择。
4、翅片管散热器供水管道的因素
因为翅片管散热器在取暖季节管道一直是储水的，因此安全性非常重要。
购买翅片管散热器及配件时消费者应选择大型建材超市或专卖店，并由翅片管散热器生产厂家或销售店专业人员上门安装，否则翅片管散热器一旦漏水就会酿成大损失。
【翅片管散热器结构原理】
凡在换热管上加装翅片，以达到增加散热面积的冷热交换器，均可归纳为“翅片管散热器”。
翅片管散热器按翅片的结构形式可分为绕片式；串片式；焊片式；轧片式。
常用的材料为钢；不锈钢；铜；铝等。
【翅片管散热器批发厂家】
青州市华益散热器厂位于中华九州之一的东方古州——青州，这里公路铁路四通八达，交通便利，为本厂的发展寞定了良好的基础。
我厂主要生产：养殖、种植专用散热器。
本厂专注生产设计的水散热器广泛用于畜牧养殖、花卉、温室大棚、蔬菜育苗、车间取暖、工业厂房等，产品远销全国各地，深受新老客户的信赖。
我厂拥有一支经验丰富、富有创新精神的技水开发队伍，具有强大的产品研实力和雄厚的技水力量，以及先进的生产设备，科学的管理，能根据客户的各种要求高精度的制作各种型号的产品。
我厂以全方位的营销网络和完善的售后服务体系，竭诚为用户提供完善的解决方案和满意的售后服务，我厂以“质量第一、服务第一、信誉第一”为原则，经过多年的发展，产品一直处于同行业领先地位，受到了广大客户的认可好评。
具体关于琴管散热器价格方面的内容可以来电咨询或者点击进入网站详细了解。
