电脑故障诊断卡说明书
电脑故障诊断卡的详细使用方法介绍
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位ቤተ መጻሕፍቲ ባይዱ将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看
见),即很快进入主板故障诊断功能。
１－－－
慢按功能操作开关第１次，显示“１－－－”
主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－
慢按功能操作开关第２次，显示“２－－－”
主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
－P C I
诊断卡确认为被插到MiniPCI槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。

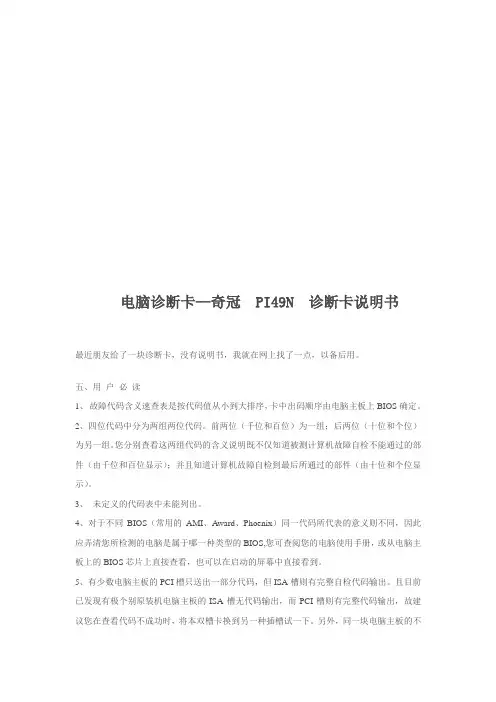

奇冠PI49N诊断卡的说明书
电脑诊断卡--奇冠PI49N 诊断卡说明书最近朋友给了一块诊断卡，没有说明书，我就在网上找了一点，以备后用。
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定。
2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）。
3、未定义的代码表中未能列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。
5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI 槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上。
7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。
六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
电脑诊断卡
电脑诊断卡--奇冠?PI49N?诊断卡说明书最近朋友给了一块诊断卡，没有说明书，我就在网上找了一点，以备后用。
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如 DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
诊断卡的详细说明及常见故障解决
目录一、概述 (1)二、十六进制字符表 (1)三、诊断部件说明图 (2)四、指示灯含义速查表 (3)五、使用流程图 (4)六、故障代码含义速查表 (5)七、喇叭报警的含义 (20)（一）AMI BIOS自检鸣响含义 (20)（二）Award BIOS自检鸣响含义 (20)（三）Phoenix BIOS致命系统故障 (20)（四）非致命性系统故障（含口80h输出的代码） (21)八、急救 (22)（一）忘了口令怎么办？ (22)1、万能密码 (22)2、软件放电 (22)3、硬件放电 (22)4、其它方法 (23)（二）修复被CIH破坏的主板 (23)（三）CMOS SETUP进入的方法（含品牌机） (23)九、常见问题的解决方法 (24)一、概述诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置时行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照您的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二、十六进制字符表三、诊断卡部件说明图一头插到诊断卡的两根针上，并无正负之分P l u g i t t o t w o p i n s o f t h e p o s t c a r d , i t i s n o t88P C I B U S6231喇叭I S A B U S1Pins o f S PE AKER o n Main b 这一头不分正负地插到主板S P E A K E R 的四根插针两边的针上，中间空两根插针。
电脑诊断卡
电脑诊断卡--奇冠?P I49N?诊断卡说明书最近朋友给了一块诊断卡，没有说明书，我就在网上找了一点，以备后用。
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI 槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
主板诊断卡说明书范文一份
主板诊断卡说明书范文一份主板诊断卡说明书1分类:办公维修查表必读：1、特殊代码不断重复制造测试1至5，可获得8042__状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及__DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否__。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已__，向键盘发出BAT（基本保证测试）命令。
08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘__器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
键盘__器引脚23、24已封锁／解锁；已发出NOP命令。
第一个64K RAN的地址线故障。
0D 1、检查CPU速度是否与系统时钟相匹配。
2、检查__芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
第一个64K RAM的奇偶性失灵0E 测试CMOS停机字节。
CMOS停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
如果诊断卡的代码跑00或FF停止，说明CPU还没有开始工作，一般是CPU或主板的问题；代码从00 FF跑到C1或D3（BIOS不同跑的代码不一定相同）说明CPU是好的，问题出在内存部分没有工作，一般是内存的金手指或插槽脏了，或者主板给内存提供的.工作条件不足，也就是说可能是主板坏了；代码从00 FF跑到26，一般来说如果显卡和主板没有问题的话，显示器就应该点亮了；如果代码从00 FF跑到41，主机不亮，有很大的可能是BIOS 坏了，要重新刷写或更换BIOS。
(企业诊断)诊断卡说明书
主板诊断卡说明书2007-05-11 09:1700 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA 初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个6 4K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
电脑主板四位诊断卡说明书
电脑主板四位诊断卡说明书(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电脑公司技术员工具专区电脑主板四位诊断卡说明书诊断卡简介四位诊断卡＊ 电脑主板故障诊断＊ 单步与代码翻查功能，解决了其它版本诊错卡 代码一闪而过的弊端（新功能）＊ 测试PCI 和ISA 总线速度（新功能）＊ 诊断卡自身故障检测（新功能）＊ 主板系统总线测速功能（新功能）＊ 反插、插错不烧主板和诊断卡 ＊ 声音报障功能 ＊ 全贴片工艺，不伤手＊ 更好的兼容286－PIII 、PIV 高中低档主板 ＊ 四数码管，诊断更准确（新功能） 价格：只售－60元四位代码说明诊断故障1、开机自动进入2、按功能操作开关6次，显示 “0........” 8 8 8 8 故障 ISA-稳定性参考值 代码 PCI-前一码1单步功能按功能操作开关1次，显示“1........” 8 8 8 8 故障 显示当前处在单片中的第几步代码2测试速度按功能操作开关2次，显示“2........”8 8 8 8 显示总线速度十进制参考值，值越大速度越快PI005A四位诊断卡操作方法将PI005A四位诊断卡插到主板相应插槽上。
开机启动电源，此时诊断卡将自动开始诊错。
此时按诊错卡按键（2秒钟以上）。
则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。
继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。
继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053 继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222.....直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上）进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽主板PIC和ISA总线测速功能说明在一块新的主板上，使用其功能，可以方便的测试主板PIC和ISA总线速度，即测即知；使用其功能，可以在购买主板时，起到参考作用；也可使用其功能，将总线速度快的主板买出好价钱。
电脑诊断卡
电脑诊断卡--奇冠?PI49N?诊断卡说明书最近朋友给了一块诊断卡，没有说明书，我就在网上找了一点，以备后用。
五、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位）为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）;3、未定义的代码表中未能列出;4、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义则不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一部分代码，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。
电脑故障诊断卡说明书规范(最新版本)
七、故障代码含义速查表代码 Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左 CPU寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU。
CMOS写入/读出正在进行或者失灵。
试查主板电池等。
代码 Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
通电延迟已完成 ROM BIOS检查部件正在进行或失灵。
查主板BIOS芯片是否已插好或周边电路发霉。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM芯片及其支持电路。
DMA初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
诊断卡klpi6a说明书奇冠
本用户手册第一部分主要对我司生产的新一代及准确王电脑故障诊断卡的特点、外观及使用方法做了简单介绍，并对目前主流三个BIOS制造商的POST代码做了详细说明和一些简单的排错处理方法，最后，列表说明了新一代及准确王诊断卡显示特有字符“no”时的处理方法。第二部分着重介绍电脑稳定性与故障诊断二合一卡（本手册下简称“二合一卡”）的特点及使用方法。
九、声音代码含义表 .................................... 25
十、常见问题及解决 .................................... 26
第二部分：二合一卡说明 ................................ 29
一、二合一卡部件介绍 .................................. 29
四、测试状态说明 ...................................... 32
五、注意事项 .......................................... 32
奇冠电子 全球电脑诊断卡专家
第一部分：电脑故障诊断卡详细说明
相关搜索: 说明书, 诊断
诊断卡klpi6a说明书奇冠电子 全球电脑诊断卡专家
http://www.6113
前 言
非常感谢您选择奇冠公司的电脑故障诊断卡、电脑稳定性与故障诊断二合一卡系列产品，如果您有什么疑问，请登陆我司网站查询详情解答；您还可以将具体问题发E‐mail 到p678@，我们会及时回复您。感谢您的信赖和支持！
联想笔记本电脑mini PCIE主板故障诊断卡使用手册(V1.0)
一、故障诊断卡概述电脑主板故障诊断卡，习惯称之为Debug卡。
顾名思义，它其实一块可以用于电脑主板故障诊断的板卡。
同电脑主板所有内、外接口设备一样，诊断卡在使用的时候，也是需要依附于主板上的某些功能端口的。
笔记本电脑常见的诊断卡接口有：并口、内置mini PCI、内置mini PCIE 等接口。
每一种接口类型，对应着一种样式的诊断卡。
也有些电脑主板上，会专门预留有专用诊断接口，用于主板故障诊断、维修时候使用。
下面，我们就目前笔记本电脑常见的三种接口诊断卡为各位简要介绍一下。
（一）并行口接口诊断卡如图1所示，为并行口接口类型的诊断卡。
显然，它只能用于配置并口端口的主板上，早期的一些机型，如Intel 855芯片组之前（含）的主板，通常会带有并口，它们就可以方便的使用了。
此外，我们还注意到，此诊断卡并没有专门的8段LED显示管，而是通过8个简单的LED灯组成的两个4位二进制的状态指示灯。
学习数字电子线路的朋友知道，它同样可以显示“00～FF”十六进制数范围之内的数字代码含义。
图1（二） mini PCI接口诊断卡下图，我们看到的就是典型的笔记本电脑主板内置mini PCI接口的诊断卡，它构成了诊断的所有要素，即相应的设备接口、两个8段LED发光管及引出发光管的排线。
在这里，两个8段LED发光可以很直观的显示“00～FF”之间的16进制数了。
此处的排线，是为了引出发光二极管，主要为了我们读取错误代码时的方便，也有将发光二极管直接焊接在板卡上的。
我们知道，从Intel 915芯片组平台的主板之前（含），笔记本电脑主板几乎都包含一个mini PCI 接口。
因此，我们可以很方便的使用该接口的诊断卡。
图2（三）mini PCIE接口诊断卡相对于上面的mini PCI界面的诊断卡，mini PCIE （实际为侦测mini PCIE接口上的LPC总线信号）诊断卡最大的不同点，就是接口界面的不同。
因为，我们知道，自Intel 945芯片组推出之后，mini PCI接口几乎在笔记本电脑主板上绝迹了，取而代之的就是mini PCIE 接口了。
奇冠_PI49N_诊断卡说明书
奇冠 PI49N 诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位〔千位和百位〕为一组；后两位〔十位和个位〕为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件〔由千位和百位显示〕；并且知道计算机故障自检到最后所通过的部件〔由十位和个位显示〕;3、未定义的代码表中未能列出;4、对于不同BIOS〔常用的AMI、Award、Phoenix〕同一代码所代表的意义如此不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一局部代码，但ISA槽如此有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽如此有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF〞，而其它PCI槽走到“38”后如此不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故?代码含义速查表?中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不管ISA或PCI只要电脑〔无CPU等〕接通电源就应常亮，否如此CLK信号坏。
BIOS 根本输入输出电脑主板运行时对BIOS有读操作时就闪亮。
BB维修教程之十：故障诊断卡的使用说明
BB维修教程之十：故障诊断卡的使用说明BB维修教程之十：故障诊断卡的使用说明故障诊断卡电脑主板故障诊断卡英文名称为Computer Main Board Post Card，以其使用方便和价格低廉而得到越来越多的电脑爱好者和电脑维修人员的青睐。
然而很多初学者对其并不了解，本文将详细介绍其工作原理和使用方法。
诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码形式把主板工作状态显示出来。
BIOS在每次开机时，对系统的电路、存储器、输入输出设备、硬盘、软驱等各个组件进行严格测试，并分析磁盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障即强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行。
这时如显示器无显示，将故障诊断卡插入PCI/ISA扩充槽内。
根据卡上显示的代码，参照机器的BIOS类型，再通过代码代码对照表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
一、故障诊断卡使用流程（以最小系统为例）：二、诊断卡代码参看诊断卡附带的对照表三、诊断卡指示灯功能速查表：指示灯中文含义说明CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出主板运行时对BIOS有读操作时就闪亮。
IRDY 主设备准备好有IRDY信号时才闪亮，否则不亮。
OSC 振荡 ISA槽的主振信号，空板上电则应常亮，否则停振。
FRAME 帧周期 PCI槽有循环帧信号时灯才闪亮，平时常亮。
RST 复位开机或按了RESET开关后亮半秒钟熄灭必属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。
12V 电源空板上电即应常亮，否则无此电压或主板有短路。
－12V 电源空板上电即应常亮，否则无此电压或主板有短路。
诊断卡详细使用说明
64K存储器测试。 第一个64DK RAM第11位故障。
1C 测试CMOS检查总和。 . 第一个64DK RAM第12位故障。
1D 调定CMOS配置。 . 第一个64DK RAM第13位故障。
1E 测定系统存储器的大小，并且把它和CMOS值比较。 . 第一个64DK RAM第
19 测试第1通道的中断控制器（8259）屏蔽位。 已开始更新存储器，接着将完成存储器的更新。 第一个64DK RAM第9位故障。
1A 测试第2通道的中断控制器（8259）屏蔽位。 正在触发存储器更新线路，即将检查15微秒通／断时间。 第一个64DK RAM第10位故障。
1B 测试CMOS电池电平。 完成存储器更新时间30微秒测试；即将开始基本的
14位故障。
1F 测试64K存储器至最高640K。 . 第一个64DK RAM第15位故障。
20 测量固定的8259中断位。 开始基本的64K存储器测试；即将测试地址线。
从属DMA寄存器测试正在进行或失灵。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。 通过地
03 清除8042键盘控制器，发出TESTKBRD命令（AAH） 通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。 键盘控制器软复位／通电测试。 可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。 已确定软复位／通电；即将启动ROM。 DMA初如准备正在进行或者失灵。
DEBUG卡虽能很直观地指出系统无法启动的故障可能，但工具毕竟是工具，它也并非万能，使用DEBUG卡时也需注意几个方面的问题。
联想笔记本电脑mini PCIE主板故障诊断卡使用手册(V1.0)
一、故障诊断卡概述电脑主板故障诊断卡，习惯称之为Debug卡。
顾名思义，它其实一块可以用于电脑主板故障诊断的板卡。
同电脑主板所有内、外接口设备一样，诊断卡在使用的时候，也是需要依附于主板上的某些功能端口的。
笔记本电脑常见的诊断卡接口有：并口、内置mini PCI、内置mini PCIE 等接口。
每一种接口类型，对应着一种样式的诊断卡。
也有些电脑主板上，会专门预留有专用诊断接口，用于主板故障诊断、维修时候使用。
下面，我们就目前笔记本电脑常见的三种接口诊断卡为各位简要介绍一下。
（一）并行口接口诊断卡如图1所示，为并行口接口类型的诊断卡。
显然，它只能用于配置并口端口的主板上，早期的一些机型，如Intel 855芯片组之前（含）的主板，通常会带有并口，它们就可以方便的使用了。
此外，我们还注意到，此诊断卡并没有专门的8段LED显示管，而是通过8个简单的LED灯组成的两个4位二进制的状态指示灯。
学习数字电子线路的朋友知道，它同样可以显示“00～FF”十六进制数范围之内的数字代码含义。
图1（二） mini PCI接口诊断卡下图，我们看到的就是典型的笔记本电脑主板内置mini PCI接口的诊断卡，它构成了诊断的所有要素，即相应的设备接口、两个8段LED发光管及引出发光管的排线。
在这里，两个8段LED发光可以很直观的显示“00～FF”之间的16进制数了。
此处的排线，是为了引出发光二极管，主要为了我们读取错误代码时的方便，也有将发光二极管直接焊接在板卡上的。
我们知道，从Intel 915芯片组平台的主板之前（含），笔记本电脑主板几乎都包含一个mini PCI 接口。
因此，我们可以很方便的使用该接口的诊断卡。
图2（三）mini PCIE接口诊断卡相对于上面的mini PCI界面的诊断卡，mini PCIE （实际为侦测mini PCIE接口上的LPC总线信号）诊断卡最大的不同点，就是接口界面的不同。
因为，我们知道，自Intel 945芯片组推出之后，mini PCI接口几乎在笔记本电脑主板上绝迹了，取而代之的就是mini PCIE 接口了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七、故障代码含义速查表代码 Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左 CPU寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU。
CMOS写入/读出正在进行或者失灵。
试查主板电池等。
代码 Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
通电延迟已完成 ROM BIOS检查部件正在进行或失灵。
查主板BIOS芯片是否已插好或周边电路发霉。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM芯片及其支持电路。
DMA初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
查主板中与DMA相关的电路。
已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
查主板RCM芯片及其支持电路。
DMA初始页面寄存器读/写测试正在进行或失灵。
查主板中与DMA有关芯片及其外围电路。
07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
查主板中键盘接口电路或试更换键盘。
08 使CMOS计时器作初始准备，正常地更新计时器的循环。
查主板中CMOS电路及芯片。
已向键盘发出BAT命令，即将写入BAT命令。
查主板键盘控制电路及键盘本身 RAM 更新检验正在进行或失灵。
查主板的内存接口电路及内存槽和内存条。
代码 Award AMI Phoenix/Tandy300009 EPROM检查总和且必须等于零才通过。
查主板的BIOS电路及芯片。
核实键盘的基本保证测试，接着核实键盘命令字节。
查主板的键盘插座及试换键盘。
第一个64K RAM测试正在进行。
查找方法同上。
0A 使视频接口作初始准备。
查与显卡有关的电路。
发出键盘命令字节代码，即将写入命令字节数据。
试换键盘。
第一个64K RAM芯片或数据线失灵，移位。
同上。
0B 测试8254芯片的DMA通道0。
查主板中键盘控制电路及键盘中的控制电路。
写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。
查键盘控制器电路。
第一个64K RAM的奇／偶逻辑失灵。
同上。
0C 测试8254通道1。
查键盘中的控制电路。
键盘控制器引脚23，24已屏蔽／解锁；已发出NOP命令。
试换键盘。
第一个64K RAM的地址线故障。
同上。
0D 1、检查CPU速度是否与系统时钟匹配。
查CPU跳级及CMOS中关于CPU参数的设置。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
查主板中控制CMOS的相关电路。
第一个64K RAM 的寄偶性失灵。
同上。
0E 测试CMOS停机字节。
查主板中CMOS芯片及电路。
CMOS状态寄存器读／写测试；将计算CMOS检查总和。
查主板CMOS芯片及其支持电路和主板电池。
初始化输入输出端口地址。
查主板中与I／O相关的芯片及其外围电路，并注意插入的扩展卡等外部设备的I／O地址是否有冲突。
代码 Award AMI Phoenix/Tandy30000F 测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。
查主板电池及CMOS芯片。
10 测试DMA通道0。
查主板中DMA芯片及电路。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
查主板中CMOS控制电路。
第一个64K RAM第0位故障。
查主板中内存管理电路及内存槽有否生锈？有杂物否？内存条坏否？11 测试DMA通道1。
查主板中DMA芯片及该芯片周边电路。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
查主板中与DMA和中断控制器有关芯片及其外围电路。
第一个64K RAM第1位故障。
同代码10。
12 测试DMA页面寄存器。
查主板中DMA芯片及该芯片的周边电路。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
查主板或显卡中视频接口电路。
第一个64K RAM第2位故障。
同代码10。
13 测试8741键盘控制器接口。
查主板中键盘接口电路。
视频显示器已停用，端口B 已作初始准备；即将开始电路片初始化／存储器自动检测。
查显卡中控制芯片、显存芯片及其外围电路。
第一个64K RAM第3位故障。
同代码10。
代码 Award AMI Phoenix/Tandy300014 测试8254计时器0。
查主板中的计时器电路。
电路片初始化／存储器自动检测结束；8254计时器测试即将开始。
查主板中8254或与计时器有关的芯片及其支持电路。
第一个64K RAM第4位故障。
同代码10。
15 测8259中断屏蔽位。
查主板中的8259芯片及其周边电路。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
查主板中计时器电路部分。
第一个64K RAM第5位故障。
同代码10。
16 建立8259所用的中断矢量表。
查主板中8259芯片及其周围电路。
第2通道计时器测试结束；8254第1通道计时器即将完成测试。
查主板中计时器芯片及其外围。
第一个64K RAM第6位故障。
同代码10。
17 调准视频输入／输出工作，若装有视频BIOS则启用。
查显卡及主板中与显卡有关的控制电路。
第1通道计时器测试结束；8254第0通道计时器即将完成测试。
查主板中计时器电路。
第一个64K RAM第7位故障。
同代码10。
18 测试视频存储器，如果安装选用的视频BIOS通过本项测试，则可绕过。
查显卡中的BIOS 芯片及其周围电路。
第0通道计时器测试结束；即将开始更新存储器。
查主板中内存管理电路，内存槽及内存条。
第一个64K RAM第8位故障。
同代码10。
19 测试第1通道的中断控制器（8259）屏蔽位。
查主板中的8259芯片。
已开始更新存储器。
第一个64K RAM第9位故障。
同代码10。
代码 Award AMI Phoenix/Tandy30001A 测试第2通道的中断控制器（8259）屏蔽位。
查主板中的8259芯片。
正在触发存储器更新线路，即将检查15微秒通／断时间。
查主板内存芯片及其接口电路。
第一个64K RAM第10位故障。
同代码10。
1B 测试CMOS电池电平。
查主板中电池有电否，有些板的电池装在CMOS模块里面，可拆下上盖更换电池。
完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。
查主板内存控制部分及内存槽和内存条。
第一个64K RAM第11位故障。
同代码10。
1C 测试CMOS检查总和。
查主板中CMOS芯片及其电路。
第一个64K RAM第12位故障。
同代码10。
1D 调定CMOS的配置。
查主板中CMOS芯片。
第一个64K RAM第13位故障。
同代码10。
1E 测定系统存储器的大小，并且把它和CMOS值比较。
查主板中的CMOS电路及主板中的内存。
第一个64K RAM第14位故障。
同代码10。
1F 测试64K存储器至最高640K。
查主板中的内存条或内存芯片。
第一个64K RAM 第15位故障。
同代码10。
20 测量固定的8259中断位。
查主板中8259芯片及周边电路。
开始基本的64K存储器测试；即将测试地址线。
查主板中内存接口及内存槽和内存条。
从属DMA寄存器测试正在进行或失灵。
查主板中包含有DMA的芯片及其支持电路。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。
查主板中中断控制器芯片及其外围电路。
通过地址线测试；即将触发奇偶性。
查主板中与内存奇偶位相关的数据线电路。
主DMA寄存器测试正在进行或失灵。
同上。
代码 Award AMI Phoenix/Tandy300022 测试8259的中断功能。
查主板中8259芯片及其周围电路。
结束触奇偶性；将开始串行数据读／写测试。
查主板中与内存控制部份和内存条、槽。
主中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
23 测试保护方式；虚拟方式和页面方式。
查主板内存芯片及其周围电路。
基本的64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
查主板中断控制器及与中断矢量有关的存储器部分。
从属中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
24 测定1Mb以上的扩展存储器。
查内存。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
查主板中断控制器部份。
设置ES段地址寄存器注册表到内存高端。
查主板中与内存管理接口电路有关的芯片及其支持电路和内存条。
25 测试除头一个64K之后的所有存储器。
查内存。
完成中断矢量初始准备；将为旋转式继续开始读出8042的输入／输出端口。
查主板中8042芯片及其外围。
装入中断矢量正在进行或失灵。
查主板的内存控制电路及其内存槽和内存条。
26 1. 测试保护方式的例外情况。
查CPU及主板中的内存等。
2. 无致命性故障，VGA显示正常，若有非致命性故障则在VGA显示屏中显示其错误信息，否则引导操作系统，此时“26”既为“OK”码，诊断卡再也没有其它代码可显。
1. 读写8042的输入／输出端口；即将为旋转式继续开始使全局数据作初始准备。
查主板中8042芯片部分。
2. 同左 1. 开启A20地址线使之参入寻址。
查主板中内存管理芯片A20引脚及其引脚的相关联的电路和内存槽中A20弹片是否接触不上内存条的金手指或内存条A20脚功能坏。
