变压器绝缘油中微水监测探讨(一)
关于变压器油中微水含量的分析及检测方法
关于变压器油中微水含量的分析及检测方法摘要：变压器油产生变质问题，通常是因水污染、磨损颗粒被污染、氧化等所致，变压器油，它属于对变压器实施早期的故障问题检测当中主要的信息源，能够反映出变压器与其内部各部件的实际健康状态，为维护处理相关工作的高效实施提供所需资料支持。
而考虑到微水含量，其属于变压器的早期故障问题检测实施过程重要内容。
鉴于此，本文主要探讨变压器油当中的微水含量与其检测方法，仅供参考。
关键词：变压器；微水含量；油；检测方法前言：伴随我国电力业的在线监测科学技术持续开发利用，且电子、传感装置、计算机、光纤、信息处理等各项技术持续发展，并且渗透应用至各行业领域当中，监控技术当中也应用较多科研成果，在线监测科学技术更具实用性，选配灵敏度更高传感装置，信息采集及处理操作由计算机、网络系统完成。
在一定程度上，变压器油属于变压器重要的一个绝缘介质，对变压器油当中的微水含量予以控制，能够防止它的绝缘强度逐渐下降到危险水平，且能够有效评估变压器实际的绝缘状况，对于设备总体密封性予以准确判断及分析。
针对变压器油当中微水含量方面，依托在线监测综合系统，需要对变压器油当中的微水含量和油温等实施在线取样及分析操作，对所获取数据实施综合运算及处理，以此确保可实时并且精准地了解到变压器实际运行状态。
因而，对变压器油当中的微水含量与其检测方法开展综合分析，有着一定的现实意义和价值。
1、关于变压器油当中微水主要存在形式及其危害的阐述变压器油，它是由各种分子量烃类较多化合物的分子所构成的一种混合物，对油浸的变压器而言，它可起到冷却、消弧、绝缘等一系列作用。
这种变压器油因长期处于电磁场、高温高压的运行环境当中，尤其是部分油内金属类型添加剂长期催化作用之下，致使油液易产生氧化情况，极性产物产生后会析出水分；同时，油内高分子的化合物逐渐氧化裂解，进而产生一定水分，油液氧化致使油液及绝缘纸加速老化，油与绝缘纸加速老化析出大量水分，外部浸入的变压器油当中水分因素影响之下，油中会混入特定的质量浓度部分水分，针对质量浓度＜1000 mg/L条件之下被称为微水[1]。
变压器油微水标准

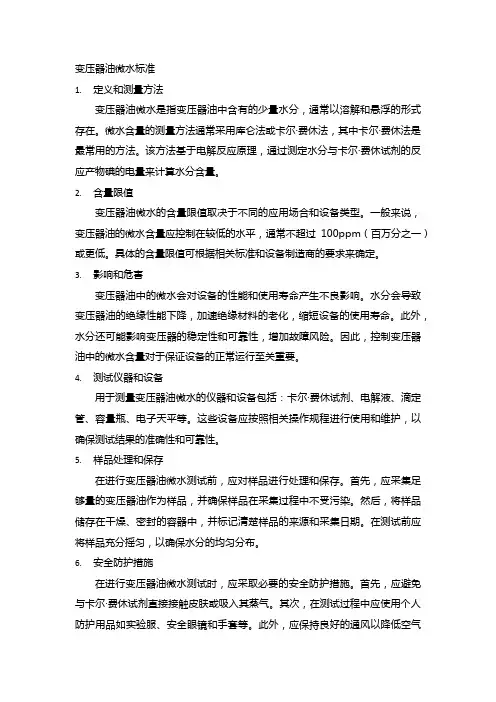

变压器油微水标准1.定义和测量方法变压器油微水是指变压器油中含有的少量水分，通常以溶解和悬浮的形式存在。
微水含量的测量方法通常采用库仑法或卡尔·费休法，其中卡尔·费休法是最常用的方法。
该方法基于电解反应原理，通过测定水分与卡尔·费休试剂的反应产物碘的电量来计算水分含量。
2.含量限值变压器油微水的含量限值取决于不同的应用场合和设备类型。
一般来说，变压器油的微水含量应控制在较低的水平，通常不超过100ppm（百万分之一）或更低。
具体的含量限值可根据相关标准和设备制造商的要求来确定。
3.影响和危害变压器油中的微水会对设备的性能和使用寿命产生不良影响。
水分会导致变压器油的绝缘性能下降，加速绝缘材料的老化，缩短设备的使用寿命。
此外，水分还可能影响变压器的稳定性和可靠性，增加故障风险。
因此，控制变压器油中的微水含量对于保证设备的正常运行至关重要。
4.测试仪器和设备用于测量变压器油微水的仪器和设备包括：卡尔·费休试剂、电解液、滴定管、容量瓶、电子天平等。
这些设备应按照相关操作规程进行使用和维护，以确保测试结果的准确性和可靠性。
5.样品处理和保存在进行变压器油微水测试前，应对样品进行处理和保存。
首先，应采集足够量的变压器油作为样品，并确保样品在采集过程中不受污染。
然后，将样品储存在干燥、密封的容器中，并标记清楚样品的来源和采集日期。
在测试前应将样品充分摇匀，以确保水分的均匀分布。
6.安全防护措施在进行变压器油微水测试时，应采取必要的安全防护措施。
首先，应避免与卡尔·费休试剂直接接触皮肤或吸入其蒸气。
其次，在测试过程中应使用个人防护用品如实验服、安全眼镜和手套等。
此外，应保持良好的通风以降低空气中水分含量对测试结果的影响。
最后，在处理变压器油样品时应注意防止泄漏和污染环境。
7.标准参考文件在进行变压器油微水测试时，应参考相关的标准和文件。
其中比较重要的标准包括：GB/T 7600-2008《运行中变压器油质量标准》、IEC 60296-2014《电力变压器用绝缘油选用准则》等。
变压器油中微水含量在线监测的研究
（ 三峡 大学 电气与 新能 源 学院 ， 湖 北 宜 昌 ４ ４ ３ ０ ０ ２ ）
摘
要： 分析了变压器中水分的分布状况以及油中水分的变化情况， 提 出了以相对饱和度和温度为监测
特征 量的变压 器油 中微水含量在线监 测的方案 。采用聚酰亚胺 电容 式湿度传感 器和 温度传感器 实现对
油中 微水含量的在线监测， 并利用计算机完成数据的采集与分析。 在试验变压器上进行的实 验表明传感 器工作正常， 能很好地反映变压器油中 微水含量， 达到在线监测的 目 的。
关键词： 微 水含 量 ； 传感器； 变压 器 ； ９ － 线监 测
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｎ Ｏｎ － ｌ ｉ ｎ ｅ Ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｃｏ ｎ ｔ ｅ ｎ ｔ ｉ ｎ Ｔｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ Ｏｉ ｌ
Ｌ Ｖ Ｗｅ ｎ － ｉｎ ｒ ｇ， ＺＨＯＵ Ｘｕ ｅ —ｙ ｉ ｎ ｇ
Ａｂｓ ｔ ｒ ａ ｃ ｔ ：Ｄｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｍｏ ｉ ｓ ｔ ｕｒ ｅ ｉ ｎ ｔ ｒ ａ ｎｓ ｆ ｏ ｒ ｍｅ ｒ ， ａ ｎ ｄ ｔ ｈ ｅ ｃ ｈ ａ ｎ ｇ ｅ ｏ ｆ ｏ ｉ ｌ ｉ ｎ ｗａ ｔ ｅ ｒ ａ ｒ ｅ ａ ｎａ ｌ ｙ ｚ ｅ ｄ， ｂａ ｓ ｅ ｄ
ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ．
Ｋｅ ｙ ｗｏ ｒ ｄｓ ：ｍｉ ｃ ｒ ｏ ｗａ ｔ ｅ ｒ ｃ ｏ ｎｔ ｅ ｎ ｔ ； ｔ ｈｅ ｓ ｅ ｎ ｓ ｏ ｒ ； ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ； ｏ ｎ ｌ ｉ ｎ ｅ ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ
ｎ ｏ ｒ ｍａ ｌ ， ｃ ａ ｎ ｗｅ ｌ ｌ ｒ ｅ ｌｅ ｆ ｃ ｔ ｔ ｈｅ ｍｉ ｃ ｒ ｏ ｗａ ｔ ｅ ｒ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｉ ｎ ｔ ｈ ｅ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｍ ｅ ｒ ｒ ｏ ｉ ｌ ， ａ ｎ ｄ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｔ ｈ ｅ ｇ ｏ ａ ｌ ｏ ｆ ｏ ｎ－ｌ ｉ ｎ ｅ
变压器油中溶解气体及微水在线监测系统技术方案
大型油浸式电力变压器油中溶解气体及微水在线监测系统技术方案前言：在现代电力工业的设备运行和维护中，要求在电厂或电站运行的关键变压器特别是发现有异常的变压器上经常进行故障气体，微水含量，局部放电，绕组变形等多种项目的测量。
从这些结果中得到的科学信息是电力部门预计并控制安全服务和运行成本的诸多因素。
随着现代科技的快速发展以及微处理器的引入，在线检测仪器的发展速度正在稳步提高。
在线检测仪器的功能不断改善而价格在逐步下降，使智能化在线检测仪器的广泛应用成为可能。
由于通讯技术的发展使得在线检测的结果能够快速传递到远距的分析和控制中心，在出现故障时不但能及时自动报警并可从多气体比值判断故障性质及类型，采取必要措施，更显示出了他的重要作用。
近年来在国外各大电力部门的应用已经证明，在线检测技术对电力设备的充分利用，提高效益，延长使用寿命以及降低运行维护费用方面都有极大的作用。
自1960年以来，世界电力工业广泛使用变压器油中多种故障气体的色谱分析及多比值，TD图等判断方法为电力部门的安全高效运行提供重要依据。
但其测量周期较长，脱气误差较大以及耗时较多等问题，尚难满足安全生产和状态检修的要求。
因此，变压器油中多种故障气体的在线检测就成为迫切的需要。
由国家质量监督局颁布的最新国家标准“变压器油中溶解气体分析和判断导则”中指出了变压器绝缘油的产气原理是由于绝缘油和固体绝缘材料在电及热作用下的分解。
低能量放电故障促使最弱的C-H键断裂，主要重新化合成氢气，乙烯在高于甲烷和乙烷的温度下生成。
大量的乙炔是在电弧的弧道中产生。
标准定义了“对判断充油电器设备内部故障有价值的特征气体：即氢气（H），2甲烷（CH4）,乙烷（C2H6），乙烯（C2H4），一氧化碳（CO），二氧化碳（CO2）”，并说明氧气（O2）和氮气（N2），可作为辅助判断指标。
因此对包含氧气（O2）在内的8种故障气体进行在线检测才能符合中国国家标准的要求，进一步检测氮气（N2）是国际新发展方向。

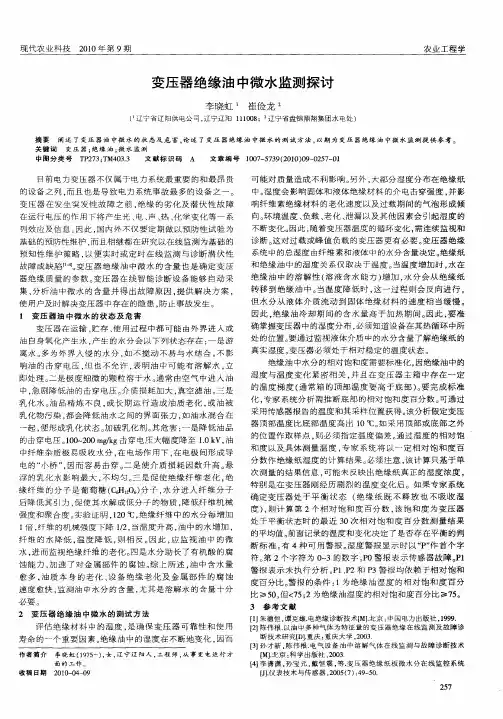

变压器绝缘油中微水监测探讨
湿度 与 温度 变 化 紧 密相 关 ， 且 在 变 压器 主 箱 中存 在 一 定 并 的温 度 梯 度 （ 常箱 的顶 部 温 度要 高 于 底 部 ） 要 完 成 标 准 通 。
化 ， 家 系统 分析 需 推断 底 部 的相对 饱 和度 百 分数 。 专 可通 过 采用传 感器 报告 的温度 和 其采样 位置 获得 。 分析 假定变 压 该
绝缘 油 中水分 的相 对饱 和度 需要标 准化 ， 因绝缘 油中 的
响 油 的击 穿 电压 。 也不 允 许 ， 明 油 中可 能 有 溶 解 水 ， 但 表 立 即处 理 。 是极 度 细微 的颗粒 溶 于水 。 常 由空 气 中进 入 油 二 通
中 ， 剧降 低 油 的击 穿 电压 。 质 损耗 加 大 ， 空 滤油 。 是 急 介 真 三 乳化 水 。 品 精炼 不 良 ， 长 期 运 行 造成 油 质 老 化 ， 油被 油 或 或
在 运行 电压 的作 用下将 产生 光 、 、 、 、 电 声 热 化学 变 化 等 一 系 列 效 应及信 息 。 此 ， 内外 不仅 要 定 期做 以预 防性试 验 为 因 国 基础 的预 防性 维护 ， 且相继 都 在研 究 以在 线 监测 为基础 的 而 预 知 性 维护 策 略 ， 便 实 时或 定 时 在线 监测 与诊 断 潜 伏 性 以 故 障 或缺 陷 。 压 器绝 缘 油 中微 水 的 含量 也是 确 定 变 压 变 器 绝缘 质 量 的参 数 。 变压 器 在 线 智 能 诊断 设 备 能 够 自动 采 集、 分析 油 中微 水 的含 量 并 得 出 故 障原 因 ， 供 解 决 方 案 ， 提 使 用户及 时解 决 变压 器 中存在 的 隐患 ． 防止事 故发 生 。
的击 穿 电压 。０ ～ ０ １ ０ ２ ０ｍｇｋ 穿 电压 大 幅度 降 至 １ Ｖ， ／ｇ击 ． ｋ 油 ０
变压器微水检测
OMM350变压器微水检测油中微量水分和温度变送器
产品简介：
大型电力变压器是电力行业的贵重资产。
实时监测变压器绝缘油中的水分含量对于这些贵重资产的安全运行起着至关重要的作用。
因为水分的存在会降低绝缘油的击穿电压和增加介质损耗，加速高分子绝缘材料的降解老化，从而降低绝缘系统的各项性能。
严重时会引发绝缘击穿和局部放电，影响着变压器的安全运行。
OMM350采用世界先进的水分和温度检测器件，可以在严酷的环境下连续、准确、快速检测绝缘油、润滑油等油品中微量水分含量和温度。
重要特点
连续、快速检测油中水活性aw
计算油中微水含量ppm值
长期恶劣环境稳定运行
便捷的本地校准功能
高耐油性和耐压性
数据稳定、准确
结构紧凑，便于集成
多种模式信号输出
技术参数
水活性机械参数
量程0 … 1 aw 外壳材料316不锈钢
测量精度0 … 0.9 ±0.02 重量220 g
0.9 … 1 ±0.05 防护等级IP66
响应时间（典型）<1 min 测量接口G 1/2” ISO
温度其他
测量范围-40 ... 85°C 工作温度-40 ... +60 °C
精度（at +20 °C）± 0.3°C 容许油温-40 ... +80 °C
压强范围最高20 bar
输出供电电源DC24V ± 20%
数字信号RS485 电缆规格M8 4芯
模拟量输出4~20 mA 电缆长度 2 m
遵循标准IEC 61010-1
选项油中水分ppm。
变压器油中微水含量的在线监测研究
变压器油中微水含量的在线监测研究摘要：文章分析了变压器水的分布和油中水的变化，并提出了一个以相对饱和和温度为特点的变压器油微水含量在线监测方案。
利用电容湿度传感器和聚酰亚胺温度传感器对油中的微量水分进行在线监测，并利用计算机进行数据收集和分析。
试验变压器的经验表明，传感器工作正常，反映了变压器油的微水含量，从而实现了在线监测目标。
关键词：变压器；微水含量；动态变化；在线监测研究；前言众所周知，大型电力变压器是电力系统的主要设备，其运行状况决定了电力系统的可靠性和安全性。
变压器的运行、维护和恶化增加了油的含水量。
这些微量的水分会加速绝缘材料的老化，降低绝缘强度，从而导致事故和大量损失和损坏。
因此，必须检测变压器油中的微量水分，评估变压器的绝缘状态，并制定变压器维护计划，以提高设备的使用寿命和减少故障。
一、变压器油中水分的动态变化及其溶解度1.原理吸附聚合物薄膜的水分含量因相对湿度条件而异。
由于聚合物薄膜的介电常数与水的介电常数大不相同，因此聚合物薄膜的介电常数将发生变化，从而改变容量值，并允许将非电功率转换为电能。
聚合物薄膜电容器由三部分组成:上部电容器保护主材料不受外部影响，并允许水通过。
聚合物薄膜吸收水并改变其电常数。
底部电容器板支架传感器结构。
2.分布状况在变压器中，因为油与水用纸绝缘之间的亲和性差异很大，大量水被保存在绝缘纸中。
所以，油和纸之间的水分配并不固定。
变压器中微湿度的扩散取决于其工作条件，并受水含量、温度和压力的影响。
在正常作业中，温度是影响微水含量动态变化的主要因素，决定微水在油与纸之间的分布。
变压器油和纸绝缘老化或可能出现故障时，油纸绝缘温度升高，纸纸中微量水扩散到油中，油中微量水含量增加，温度降低，部分水进入油中微量水但是，油纸绝缘中的水分痕平衡非常缓慢，当工作温度稳定时，要达到平衡需要很长时间。
许多研究人员深入研究了油纸含水量与纸张含水量之间的关系，得出了不同温度下油纸含水量与纸张含水量之间的关系，也就是说，可以得到蛋壳油纸绝缘的含水量平衡曲线。
变压器油中微水测定的目的和意义
变压器油中微水测定的目的和意义变压器是电力系统中重要的电气设备之一，其工作稳定性对电力系统的正常运行具有重要影响。
变压器油是变压器中的重要绝缘介质，其质量的好坏直接关系到变压器的运行效果和寿命。
在变压器油中，微水的存在一直是一个被广泛关注的问题。
本文将探讨变压器油中微水测定的目的和意义。
目的一：评估绝缘状态变压器油中的微水是指油中悬浮的微小水滴，其存在会导致绝缘介质的退化和减弱，从而影响变压器的绝缘状态。
因此，测定变压器油中微水的含量可以评估变压器的绝缘状态，及时发现绝缘介质的问题，采取相应措施保证变压器的正常运行。
意义一：预测故障发生变压器工作中，湿度和温度的变化会导致变压器油中微水的含量发生变化。
通过定期测定变压器油中微水的含量，可以监测湿度和温度的变化趋势，预测变压器的故障发生，并及时采取修复或更换油品等措施，避免因故障导致停机或事故的发生，提高变压器的可靠性和稳定性。
目的二：提醒油品维护变压器油作为变压器中重要的绝缘介质，需要定期检查和维护，保持其良好的工作状态。
测定变压器油中微水的含量可以提醒运维人员进行油品维护，及时更换受污染的油品，保证变压器油的质量和工作效果。
意义二：延长变压器寿命变压器的设计寿命与绝缘介质的质量密切相关。
变压器油中的微水会导致绝缘介质的老化和劣化，进而影响变压器的使用寿命。
通过测定变压器油中微水的含量，可以及时发现并清除微水，保持绝缘介质的良好状态，有效延长变压器的寿命，提高设备的可靠性和经济效益。
目的三：指导油品处理根据变压器油中微水的测定结果，可以判断油中微水的含量是否达到安全标准。
一旦超过安全范围，需要对变压器油进行处理，以减少对变压器绝缘介质的影响。
因此，微水测定结果可以为油品处理和维护提供依据，指导相关人员采取合适的处理措施，保证变压器的正常运行。
意义三：保证电力系统稳定性电力系统对稳定的供电有着严格的要求，而变压器作为电力系统的关键设备，其工作状态直接影响到电力系统的稳定性。
06-变压器油微水在线监测技术原理及实现
!""# 年 ! 月 $%&’()’* !""#
第 +, 卷
第,期
2345 -./6)4% 788)’)6(9
-./0+,
1.0,
文章编号 !,"",M,E"N %!""# $",M""EOM"!
变压器油微水在线监测技术原理及实现
董伯冬 ! 邓凡良 ! 李良军
! 大庆石油管理局电力总公司供电公司 " 黑龙江 大庆 ,EF+#F $
+
结语
""2
累加和
结束 标志
在线微水监测技术不但能对变压器油中的水分 及温度实现实时监控 ! 而且能让用户随时掌握变压 器中油质的实际运行数据 !为用户分析 # 判断变压器 的安全状况提供科学的理论数据 " 可以节约人力 !降 低变压器的维护费用 " 更为重要的是 ! 能够预防事故 的发生 ! 延长变压器的使用寿命 "
2.学位论文 甘德刚 变压器油中微水含量在线监测系统研究 2006
变压器油是变压器内部重要的液体绝缘介质，起绝缘、冷却和消弧的作用。变压器油中存在的微量水分会使设备的绝缘性能大大降低，严重时可导致绝缘击穿、烧毁设备等重大 事故。通过控制变压器油中微水含量不仅可以防止其绝缘强度降低至危险水平，还可以对变压器整体绝缘状况进行评估以及对设备密封性做出判断。因此，对变压器油中微水含量实 施在线监测对变压器设备的安全可靠运行具有十分重要的意义。 论文研究了变压器油中水分产生的原因，变压器中水分动态变化的机理以及油纸间水分含量平衡关系，分析了 变压器油中微量水分的存在形态以及对变压器绝缘性能的危害。针对现行变压器油中水分测量方法的不足和局限，提出了对变压器油中微水含量实施在线监测的具体方法。 结 合目前湿度传感器的研究现状，以及在线监测的具体要求，选择了聚酰亚胺薄膜电容式湿度传感器作为微水含量监测传感器。设计了变压器油中微水含量在线监测系统；通过对传感 器输出信号的转换，实现了温湿度信号利用计算机串口的数据采集；并对湿度传感器在变压器油环境中的特性进行了研究。 通过分析变压器油中水分的相关理论，建立了基于 神经网络的变压器油中水分监测模型；该模型不仅可以评估变压器油中的微水含量，而且通过比较油中微水含量的模型计算值与其测量值，可以发现变压器中导致油中微水含量异常 变化的故障。并通过模拟实验验证了该模型的准确性。
绝缘油微量水分的测定与试验方法
绝缘油微量水分的测定与试验方法摘要：绝缘油中的微水含量是绝缘油质量的主要控制指标之一。
绝缘油中微量水分的存在，对绝缘介质的电气性能与理化性能都有极大的危害，本文主要分析了测定绝缘油微量水分的意义，库仑法测定的主要原理，测定微量水分的注意事项，以供参考和借鉴。
关键词：绝缘油；微量水分；测定1 测定绝缘油微量水分的意义水分是影响变压器油的老化速度和绝缘性能的一项重要指标。
通常油中含水量在0.003%以下时，对油的绝缘性能影响不大，而含水量在0.005%以上就能影响到油的绝缘强度。
当含水量为0.03%时，油的击穿电压降低达到25%。
所以，对变压器油含水量进行严格监督对保证变压器安全运行具有重要意义。
目前常用的油中水分含量测定方法为库伦法。
2 库伦法测定的方法原理库伦法是一种电化学方法，它是将库仑计与卡尔—费休滴定法结合起来的分析方法。
当被测试油中的水分进入电解液（即卡尔—费休试剂，简称卡氏试剂）后，水参与碘、二氧化硫的氧化还原化学反应，在吡啶和甲醇存在下，生产氢碘酸吡啶和甲基硫酸吡啶，消耗了的碘在阳极电解产生，从而使氧化还原反应不断进行，直至水分全部耗尽为止。
依据法拉第定律，电解产生的碘是同电解时耗用的电量成正比例关系。
其反应式为：I2＋SO2＋3C5H5N＋CH3OH＋H2O→2C5H5N•HI＋C5H5N•HSO4CH3在电解过程中，电极反应为：（电解阳极）2I-－2e→I2（电解阴极）I2 +2e→2I-从以上反应式中可以看出，即一个克分子的碘，氧化一个克分子的二氧化硫，需要一个克分子的水。
所以是一个克分子碘与一个克分子水的当量反应，即电解碘的电量相当于电解水所需的电量。
根据这一原理可直接从电解消耗的电量数计算出水的含量。
3 测试步骤（1）开机：正确连接电解电极和测量电极，打开仪器电源，调整搅拌速度，开始电解电解池中存在的残余水分。
若电解液呈暗红色过碘，应注入适量含水甲醇或纯水，此时电解液颜色逐渐变浅，最后呈黄色时进行电解；（2）标定：待仪器到达终点平衡时，连续3次用微量注射器取0.1μL蒸馏水进样，仪器示值偏差应不超过5μg。
变压器中油的微水变化规律
变压器中油的微水变化规律变压器是电力系统中常用的电力设备之一，其主要功能是将高压电能转换成低压电能，以满足不同电压等级的电力需求。
而在变压器的运行过程中，油的微水含量是一个非常重要的指标，它直接关系到变压器的绝缘性能和运行安全。
本文将从变压器中油的微水变化规律的角度，探讨变压器中油的微水含量的来源、影响因素以及监测方法。
我们来了解一下变压器中油的微水含量的来源。
变压器中油的微水主要来自于两个方面，一是变压器内部的绝缘材料和电器元件的老化、破损等导致的渗漏，二是外部环境中的潮湿空气通过油箱通风装置进入变压器内部。
当变压器内部存在绝缘材料老化、破损等问题时，会导致绝缘材料的孔隙率增大，从而使得油中微水含量升高。
同时，在潮湿的环境下，空气中的水分会通过油箱通风装置进入变压器内部，从而增加油中微水的含量。
我们需要了解一些影响变压器中油的微水含量的因素。
首先是变压器的绝缘材料和密封性能。
良好的绝缘材料和严密的密封性能可以有效地阻止外部潮湿空气的进入，从而减少油中微水的含量。
其次是变压器的运行工况。
变压器在运行过程中，由于电流的通过会产生热量，进而使得变压器内部的温度升高。
而温度的升高会导致油中微水的含量增加。
此外，变压器的维护保养也会对油中微水的含量产生影响。
定期的维护保养可以及时发现和处理变压器内部的绝缘材料破损和老化问题，从而减少油中微水的含量。
针对变压器中油的微水含量的监测方法，目前主要有以下几种。
一种是采用电容式微水监测仪对变压器中油的微水含量进行在线监测。
该方法通过测量油中微水对电容的影响，获得油中微水含量的数据。
另一种是采用红外光谱法对变压器中油的微水含量进行监测。
该方法通过测量油中水分分子特有的吸收峰来确定油中微水的含量。
此外，还可以通过取样分析的方法对变压器中油的微水含量进行检测。
这种方法需要将变压器中的油样取出，并送往实验室进行化验分析，能够获得更加准确的微水含量数据。
变压器中油的微水含量是一个非常重要的指标，它直接关系到变压器的绝缘性能和运行安全。
变压器油中微量水分测量改进技术方案
变压器油中微量水分测量改进技术方案
变压器油中微量水分的测量可以通过改进技术方案来提高测量的准确性和可靠性。
以下是一种可行的技术方案：
1.采用先进的测量仪器：采用高精度的微量水分测量仪器，具有
更低的检测限和更高的精度，可以更准确地测量变压器油中的微量水分。
2.样品处理：在测量前对变压器油样品进行预处理，去除油中的
气泡和杂质，提高测量准确性。
可以将油样通过过滤器或离心机等方法进行处理。
3.校准和标准化：在测量前对仪器进行校准，确保测量结果的准
确性。
同时，采用标准样品进行标准化，可以提高测量结果的可靠性。
4.环境控制：在测量过程中，控制环境温度和湿度，减少外部环
境因素对测量结果的影响。
可以采用恒温恒湿的环境控制系统来确保测量环境的一致性。
5.重复测量：对同一油样进行多次测量，取平均值以提高测量结
果的准确性。
可以采取多次测量和数据滤波等技术手段来减小误差。
6.数据处理和分析：采用合适的数据处理和分析方法，如回归分
析、趋势分析等，对测量数据进行处理和分析，提取有用的信息，为变压器油的运行和维护提供依据。
通过以上技术方案的改进，可以提高变压器油中微量水分的测量准确
性和可靠性，为变压器的运行和维护提供更加准确可靠的数据支持。
变压器油中水分测定的目的和意义
变压器油中水分测定的目的和意义变压器作为电力系统中不可或缺的设备，其正常运行对于保障电力供应的稳定性和可靠性至关重要。
而变压器油作为变压器的重要绝缘介质，在保护变压器正常运行过程中发挥着关键的作用。
然而，变压器油中的水分含量是影响变压器绝缘性能的重要因素之一。
因此，准确测定变压器油中的水分含量对于确保变压器的正常运行十分必要。
本文将从变压器油中水分测定的目的和意义出发，探讨其重要性和相关方法。
1. 目的变压器油中水分测定的目的主要包括以下几个方面：1.1 评估绝缘性能变压器油是变压器的重要绝缘介质，其质量直接关系到绝缘性能的稳定性。
水分是导致变压器绝缘性能下降的主要原因之一，过量的水分会降低油的绝缘强度，甚至导致击穿。
因此，测定变压器油中的水分含量可以评估绝缘性能的稳定性，及时采取相应的维护和修复措施。
1.2 提前预警故障水分会引起变压器油中的氧化反应，产生酸性物质，影响油的性能和稳定性。
同时，水分也会导致油中的微小颗粒物质增加，加速绝缘纸和油的老化。
通过测定变压器油中的水分含量，并与标准值对比，可以及早预警变压器内部故障，避免因故障致使变压器发生进一步的损坏。
1.3 指导设备的维护和运行变压器油中水分的变化情况，可以为变压器设备的维护和运行提供重要的参考指导。
根据水分测定结果，可以制定合理的维护计划，及时更换老化的变压器油，降低维护成本，延长设备的使用寿命。
2. 意义测定变压器油中的水分含量具有重要的意义：2.1 提高设备的可靠性水分会导致变压器绝缘性能下降，从而增加变压器的故障风险。
通过定期测定变压器油的水分含量，可以及时发现变压器内部故障，进行有效的维护和修复，提高设备的可靠性和稳定性。
2.2 降低维护成本变压器油中的水分含量超标会导致变压器油的老化加速，并对变压器内部零部件产生腐蚀作用，进一步影响设备的运行。
通过及时测定和控制水分含量，可以避免由于内部故障引起的设备更换或修复，降低维护成本。
变压器油中溶解气体及微水在线监测系统技术方案
变压器油中溶解气体及微水在线监测系统技术方案1.概述变压器油中溶解气体和微水是反映变压器运行状态和绝缘状况的重要指标。
变压器油中的溶解气体主要为H2、CH4、C2H6、C2H4、CO、CO2、N2等气体，因电器设备的绝缘材料、设备结构和工作条件等不同，变压器油中的气体含量也不相同。
微水是指变压器油中含有的水分，与变压器绝缘性能有关。
当变压器油中的溶解气体和微水含量超标时，会对变压器的正常运行和绝缘性能产生不利影响。
传统的变压器油中溶解气体和微水检测方法多采用离线分析，即每隔一段时间取样、送至实验室进行分析，这种方法不但费时费力，还难以及时发现变压器运行中的异常情况。
因此，在线检测变压器油中溶解气体和微水的技术方案受到了广泛关注。
2.技术方案变压器油中溶解气体和微水在线监测系统是通过将传感器安装于变压器油箱内，实时测量变压器油中溶解气体和微水的含量，并将数据传输至数据采集装置和监控系统，完成变压器油中溶解气体和微水的在线监测的技术方案。
2.1 变压器油中溶解气体在线监测系统变压器油中溶解气体在线监测系统主要包括设备和软件两个部分。
2.1.1 设备部分变压器油中溶解气体在线监测的设备包括溶解气体传感器、气体采集器、信号转换器和数据采集装置。
（1）溶解气体传感器目前市面上常用的变压器油中溶解气体传感器主要有三种：热膜传感器、红外传感器和色谱法传感器。
热膜传感器基于热膜敏感元件的电阻随气体导电性变化的原理，测量变压器油中溶解气体的含量。
这种传感器具有响应速度快、精度高、稳定性好等优点。
红外传感器主要利用气体分子的吸收谱线由于吸收气体能量发生了吸收和发射的变化，从而测量溶解气体的含量。
这种传感器具有测量范围广、使用寿命长等优点。
色谱法传感器是将变压器油样品进样进入分离柱，分离后通过检测器检测气体，最终确定变压器油中溶解气体的含量。
这种传感器精度高，可以同时检测多种气体，但其体积较大，需要配合支持性设备使用。
变压器油中微水
变压器油中微量水分的状态及检测方法变压器油中微水的状态,变压器在运输、贮存、使用过程中都可能由外界进入或油自身氧化产生水,产生的水分会以下列状态存在：一是游离水。
二是极度细微的颗粒溶于水。
三是促使绝缘纤维老化,绝缘纤维的分子是葡萄糖(C6H12O6)分子,水分进入纤维分子后降低其引力,促使其水解成低分子的物质,降低纤维机械强度和聚合度。
目前电力变压器不仅属于电力系统最重要的和最昂贵的设备之列,而且也是导致电力系统事故最多的设备之一。
变压器在发生突发性故障之前,绝缘的劣化及潜伏性故障在运行电压的作用下将产生光、电、声、热、化学变化等一系列效应及信息。
因此,国内外不仅要定期做以预防性试验为基础的预防性维护,而且相继都在研究以在线监测为基础的预知性维护策略,以便实时或定时在线监测与诊断潜伏性故障或缺陷。
变压器绝缘油中微水的含量也是确定变压器绝缘质量的参数。
变压器在线智能诊断设备能够自动采集、分析油中微水的含量并得出故障原因,提供解决方案,使用户及时解决变压器中存在的隐患,防止事故发生。
1、变压器油中微水的状态及危害变压器在运输、贮存、使用过程中都可能由外界进入或油自身氧化产生水,产生的水分会以下列状态存在:一、游离水。
多为外界入侵的水分,如不搅动不易与水结合。
不影响油的击穿电压,但也不允许,表明油中可能有溶解水,立即处理。
二是极度细微的颗粒溶于水。
通常由空气中进入油中,急剧降低油的击穿电压。
介质损耗加大,真空滤油。
三是乳化水。
油品精炼不良,或长期运行造成油质老化,或油被乳化物污染,都会降低油水之间的界面张力,如油水混合在一起,便形成乳化状态。
加破乳化剂。
其危害:一是降低油品的击穿电压。
100～200 mg/kg击穿电压大幅度降至1.0 kV,油中纤维杂质极易吸收水分,在电场作用下,在电极间形成导电的“小桥”,因而容易击穿。
二、使介质损耗因数升高。
悬浮的乳化水影响最大,不均匀。
三、促使绝缘纤维老化,绝缘纤维的分子是葡萄糖(C6H12O6)分子,水分进入纤维分子后降低其引力,促使其水解成低分子的物质,降低纤维机械强度和聚合度。
变压器油中溶解气体及微水在线监测系统技术方案
变压器油中溶解气体及微水在线监测系统技术方案一、技术方案概述变压器油中溶解气体及微水是评估变压器运行状态的重要指标之一，因此，建立一个能够实时、准确监测变压器油中溶解气体及微水的在线监测系统是十分重要的。
本文将介绍一种基于红外吸收、电容式传感器等原理的变压器油中溶解气体及微水在线监测系统技术方案。
二、技术原理1. 溶解气体在线监测变压器油中溶解气体是反映变压器内部故障的重要指标，常见的溶解气体有氧气、氢气、可燃气体等。
在本方案中，采用红外吸收原理实现溶解气体的在线监测。
具体地，将变压器油样本放置于红外吸收谱仪中，利用溶解气体在红外波长下吸收的特性，通过与事先建立好的标准库进行比对，得到各种溶解气体的浓度值。
2. 微水在线监测变压器中存在着大量的绝缘油，而油在运行过程中可能因为机械振动、温度变化等原因而产生微水，这会影响绝缘油的性能，甚至对变压器的运行安全造成影响。
因此，在本方案中，采用电容式传感器原理实现微水的在线监测。
具体地，将电容式传感器安装在变压器油箱内部，当油中水含量超过一定阈值时，传感器将产生信号，通过信号放大、处理等步骤，得到微水的浓度值。
三、系统设计1. 硬件设计本方案中，变压器油样本的采集和处理通过自动采样、输送、清洗等机械设备实现。
具体地，采用自动化的样品输送系统将油样品输送至红外吸收谱仪中，通过轴流泵等设备将油样品送至电容式传感器中，实现对溶解气体和微水的在线监测。
2. 软件设计本方案中，溶解气体和微水的在线监测结果通过工业控制计算机实现。
具体地，通过建立标准库、与传感器进行数据交互、分析处理等方式，实现电容式传感器和红外吸收谱仪的数据集成，并对监测结果进行分析和预警，确保变压器的安全稳定运行。
四、总结变压器油中溶解气体和微水的在线监测对于保障变压器的运行安全至关重要。
本文介绍了一种基于红外吸收、电容式传感器等原理的变压器油中溶解气体及微水在线监测系统技术方案，通过系统硬件和软件的设计，能够实现对变压器油中溶解气体和微水的实时、准确监测，为变压器的安全稳定运行提供了保障。
基于分子吸附技术的在线处理变压器绝缘系统中微水的研究与处理
图 ２ 油 纸 绝 缘 含 水 量 平 衡 曲 线
早在上世纪初人们认识到水分在油纸绝缘 系统 中
电． 蚕
力 ｎ
Ｄ
同时对油色 的重要 眭， 当技术人 员通过一定的技术手段检测到绝缘 了更好的去除变压器油及绝缘纸内的水分 ， 技 将介绍以下方法 ： 降低 、 本体受潮时采用加热升温和排潮的方法 ， 技术落 谱分析不产生影响 ， 术 后效果差 ，目前广泛采用高真空热油循环喷淋干燥法 ， 通过精心选择几种吸附 剂用于过滤和吸收油 中的
类型 流
该方法是把变压器邮箱内的油全部放 出， 另备一定数量 水分和气体。 经过不同的吸附剂吸附后残留的水分见下
表 １不 同 吸 附 剂 的 对 比
量 油 去除量 结论
（ Ｌ ／ Ｈ） 温
水
氧 气
氮 气
烃 类 不可用
滤油机排除 ， 干燥结束后 ， 要把干燥用油全部从邮箱里 排除 ， 然后用干净合格的变压器油冲洗器身和邮箱。最 后吊心 ４ ４ － 检查后 ， 进行真空注油 。离线干燥处理方法易受 现场条件限制 ， 停电时间较长 ， 可造成变压器绝缘的非 正常老化。
ｆ Ｄ 曼 力 ｊ
一
８ ％ 。 固体绝缘含水量增加 ， 会增加损耗和漏电流 ， 从而
１ ． ４ 油 中 含 水 监 测 方 法
使变压器发热 ， 运行温度升高 ， 加速绝缘材料的老化 ， 降
低变压器使用寿命。
快 短
监测变压 器油中的微水含量是定期维护变压器的 重要组成部分 ， 目前采用的卡尔费休滴定法是利用某一
ｐ ｐ ｍ ａ ｗ ×ｌ ｏ （ （ Ａ ／ Ｔ ＋ ２ ７ ３ ． １ ６ ） ＋ Ｂ １
其中 ： ａ ｗ 为 水 活性 （ 水活性用 ０ － １ 表示 ， 表示水 中
变压器油微水智能在线监测技术的应用
变压器油微水智能在线监测技术的应用变压器油微水智能在线监测技术的应用【摘要】在利用变压检测系统对变压器进行检测时，变压器绝缘油中微水的含量是主要的检测内容，对变压器的机械强度和绝缘性能有非常大的影响，本文重点对变压器油微水在线监测技术的应用进行探讨。
【关键词】变压器油微水；在线检测；技术；应用在电力系统中，变压器是一个非常重要的设备，其运行的好坏对电网的安全运行有非常大的影响。
变压器在运行过程中，散热和绝缘离不开变压器油，而变压器油中微水的含量对变压器油的绝缘度有非常大的影响。
如果在变压器油中含有水分就会和油产生化学反应，加速油质的降解，降低变压器油的绝缘效果。
所以对变压器油微水在线监测技术的应用是防止变压器油绝缘效果降低的有效办法。
1.系统的检测原理1.1 电容传感器的的测量原理电容式传感器是目前油品含水检测应用中使用非常多的一种检测方法，在常规温度下，纯油介电常数为212，水的相对介电常熟数为81，有非常大的差别。
而变介电常数电容式传感器就是根据油和水的介电常熟相差非常大这一特点来对水的含量进行测量的，含水油这一混合物的结构非常的复杂，根据其相对常熟建立下面这个数学模型，此时可以把含水油看成纯水和纯油两种物质的混合参物。
在公式中，代表混合介质的介电常数，为纯水的介电常数，d为混合物中水的体积分数，为纯油的介电常数。
从这个公式中可以看出水的含量和含水混合物介电常数之间的关系，很明显，当变压器中绝缘油的含水量出现变化时，油水混合物的介电常数也会出现非常明显的变化，利用传感器对电路进行测量，然后把油水混合物汇总的介电常数转变成电容量的变化，再使用信号处理电路调节后，和微处理器结合起来，最后测的水的含量。
1.2 调制电容传感器信号的方法电容传感器的转换输出电路的种类非常的多，主要来说有下面两种，分别为：（1）专业的集成电路，当前很多厂家都在努力开发出成本低、性能高的电压转化芯片，比如德国AMG公司的CA V414，CA V424系列，瑞士XEMICS公司的可编程低功耗电容传感器调节芯片XE2003，XE2004等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器绝缘油中微水监测探讨(一)
摘要阐述了变压器油中微水的状态及危害,论述了变压器绝缘油中微水的测试方法,以期为变压器绝缘油中微水监测提供参考。
关键词变压器;绝缘油;微水监测
目前电力变压器不仅属于电力系统最重要的和最昂贵的设备之列,而且也是导致电力系统事故最多的设备之一。
变压器在发生突发性故障之前,绝缘的劣化及潜伏性故障在运行电压的作用下将产生光、电、声、热、化学变化等一系列效应及信息。
因此,国内外不仅要定期做以预防性试验为基础的预防性维护,而且相继都在研究以在线监测为基础的预知性维护策略,以便实时或定时在线监测与诊断潜伏性故障或缺陷1-4]。
变压器绝缘油中微水的含量也是确定变压器绝缘质量的参数。
变压器在线智能诊断设备能够自动采集、分析油中微水的含量并得出故障原因,提供解决方案,使用户及时解决变压器中存在的隐患,防止事故发生。
1变压器油中微水的状态及危害
变压器在运输、贮存、使用过程中都可能由外界进入或油自身氧化产生水,产生的水分会以下列状态存在:一是游离水。
多为外界入侵的水分,如不搅动不易与水结合。
不影响油的击穿电压,但也不允许,表明油中可能有溶解水,立即处理。
二是极度细微的颗粒溶于水。
通常由空气中进入油中,急剧降低油的击穿电压。
介质损耗加大,真空滤油。
三是乳化水。
油品精炼不良,或长期运行造成油质老化,或油被乳化物污染,都会降低油水之间的界面张力,如油水混合在一起,便形成乳化状态。
加破乳化剂。
其危害:一是降低油品的击穿电压。
100～200mg/kg击穿电压大幅度降至1.0kV,油中纤维杂质极易吸收水分,在电场作用下,在电极间形成导电的“小桥”,因而容易击穿。
二是使介质损耗因数升高。
悬浮的乳化水影响最大,不均匀。
三是促使绝缘纤维老化,绝缘纤维的分子是葡萄糖(C6H12O6)分子,水分进入纤维分子后降低其引力,促使其水解成低分子的物质,降低纤维机械强度和聚合度。
实验证明,120℃,绝缘纤维中的水分每增加1倍,纤维的机械强度下降1/2,当温度升高,油中的水增加,纤维的水降低,温度降低,则相反。
因此,应监视油中的微水,进而监视绝缘纤维的老化。
四是水分助长了有机酸的腐蚀能力,加速了对金属部件的腐蚀。
综上所述,油中含水量愈多,油质本身的老化、设备绝缘老化及金属部件的腐蚀速度愈快,监测油中水分的含量,尤其是溶解水的含量十分必要。
