自吸泵自动吸水的原理及原理图
全自动自吸泵工作原理
全自动自吸泵工作原理
第一，自吸过程。
全自动自吸泵是通过自吸功能将流体送入泵内的，
所以自吸过程是全自动自吸泵工作的第一步。
在开始工作时，泵内没有水，所以要通过自吸的方式将液体吸入泵内。
自吸过程中，泵体上部的进水管
和水箱内的液体相连，然后通过负压作用，使液体自动上升，并沿着吸水
管进入泵体。
第二，吸水过程。
当液体进入泵体后，泵体内的水泵开始转动，泵机
在旋转的过程中，叶轮叶片会推动液体并产生一定的压力，使液体被迫向
前流动。
过程中，液体会受到离心力的作用，并顺着叶轮叶片的推动方向，被迫封入离心力较小的泵体中，形成一个液体封闭的空间。
第三，排水过程。
在吸水过程中，液体被泵体封闭的空间收集和压缩，产生一定的压力。
当液体压力超过预设值时，全自动自吸泵内部的压力控
制开关会自动打开，从而使液体通过出水管排出。
排水过程中，液体会沿
着出水管流向需要供水的地方，完成供水功能。
同时，在排水过程中，泵
体内部的吸水管会自动重新封闭，以准备下一次的工作循环。
综上所述，全自动自吸泵的工作原理包括自吸、吸水和排水三个过程。
在自吸过程中，通过自吸功能将液体吸入泵体内；在吸水过程中，泵体内
的水泵推动液体并产生压力；在排水过程中，液体被压力控制开关排出。
通过不断地循环这三个过程，全自动自吸泵能够自动进行工作，从而实现
供水功能。
全自动自吸泵的工作原理
全自动自吸泵的工作原理
全自动自吸泵是一种可以在没有外部水源供给的情况下自动吸水并供水的泵浦设备。
它的工作原理如下：
1. 吸水阶段：当泵浦处于关闭状态时，泵体内的水已经被排空。
开启泵浦后，叶轮开始旋转，产生一个负压区域。
这个负压区域会使泵体内的水从吸水装置（如吸水管道或者自吸口）中进入泵浦内部。
2. 自吸阶段：一旦水进入泵浦内部，它会与叶轮一起旋转，形成一个旋涡。
随着叶轮旋转的加快，旋涡的加速会在泵壳内部形成更高的水压。
当水压提升到一定程度时，进水口处的橡胶圈自动关闭，防止水倒流。
3. 供水阶段：一旦自吸泵成功地建立起供水压力，泵浦就会自动将水通过出水管道排出。
这样，泵浦就能自动将水从水源处吸取、提升并供给到需要的地方。
供水阶段可以持续直到需要停止供水为止。
需要注意的是，在使用全自动自吸泵时，泵浦的放置位置应尽量保持水平，以确保泵浦的正常工作。
此外，在开始使用之前，需要将泵浦注满水，并排除泵浦和出水管道内的空气，以确保顺利完成自吸过程。
总的来说，全自动自吸泵利用旋涡和压力的作用，实现了在无外部水源供给的情况下，自动地吸水并供水的功能。
它在家庭用水、农田灌溉、工业生产等领域具有广泛的应用价值。

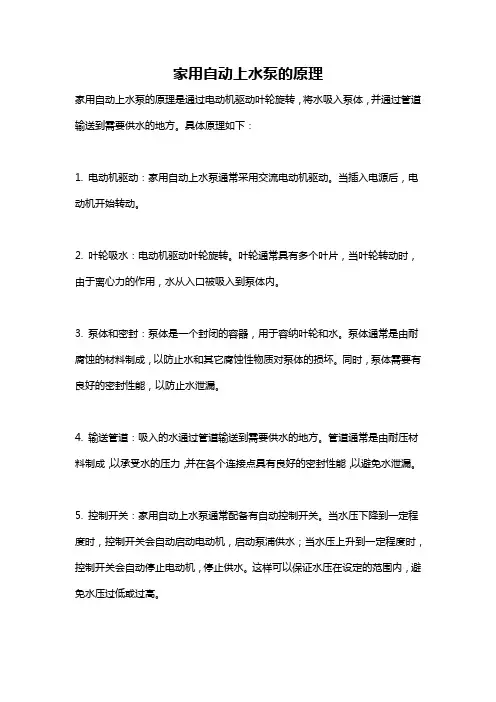

家用自动上水泵的原理
家用自动上水泵的原理
家用自动上水泵的原理是通过电动机驱动叶轮旋转，将水吸入泵体，并通过管道输送到需要供水的地方。
具体原理如下：
1. 电动机驱动：家用自动上水泵通常采用交流电动机驱动。
当插入电源后，电动机开始转动。
2. 叶轮吸水：电动机驱动叶轮旋转。
叶轮通常具有多个叶片，当叶轮转动时，由于离心力的作用，水从入口被吸入到泵体内。
3. 泵体和密封：泵体是一个封闭的容器，用于容纳叶轮和水。
泵体通常是由耐腐蚀的材料制成，以防止水和其它腐蚀性物质对泵体的损坏。
同时，泵体需要有良好的密封性能，以防止水泄漏。
4. 输送管道：吸入的水通过管道输送到需要供水的地方。
管道通常是由耐压材料制成，以承受水的压力，并在各个连接点具有良好的密封性能，以避免水泄漏。
5. 控制开关：家用自动上水泵通常配备有自动控制开关。
当水压下降到一定程度时，控制开关会自动启动电动机，启动泵浦供水；当水压上升到一定程度时，控制开关会自动停止电动机，停止供水。
这样可以保证水压在设定的范围内，避免水压过低或过高。
总的来说，家用自动上水泵通过电动机驱动叶轮旋转，将水吸入泵体，并通过管道输送到需要供水的地方。
控制开关可以实现自动的供水控制。
这个过程是一个循环的，使家用自动上水泵能够持续地提供水源供给。
净水机自吸泵工作原理
净水机自吸泵工作原理
净水机自吸泵是一种能够自动吸水的泵，其工作原理可以简述如下：
1. 自吸泵的外壳内部有一个空腔，这个空腔里面装有一定量的水。
2. 开始工作时，自吸泵的电机会启动，通过转动叶轮，产生一定的离心力。
3. 当自吸泵开始旋转时，离心力会将水分子从自吸泵的吸水口吸入叶轮的中心。
4. 在叶轮的作用下，水分子会迅速旋转，并且不断受到离心力的作用，使得水分子的速度增加。
5. 当水分子的速度增加到一定程度时，它们会离开叶轮，并进入自吸泵的出水口。
6. 同时，在离开叶轮的水分子的作用下，空腔内的水会自动补充进来，保持一定的水位。
7. 当水分子进入出水口后，它们会进入净水机进行过滤和处理，最终产生出净水。
总而言之，净水机自吸泵通过离心力的作用，将水分子从吸水口吸入，然后经过一系列动力转换和水流动作后，最终将水送
入净水机内进行处理。
同时，自吸泵会自动补充水进入空腔，以保持水位。
自吸泵泵工作原理
自吸泵泵工作原理
自吸泵是一种特殊的离心泵，可以在无需外部给水条件下，自行吸水并将其输送。
它的工作原理可以概括为以下几个步骤：
1. 启动：将自吸泵启动后，泵的转子开始旋转，产生离心力。
2. 开始吸水：当泵内没有水时，由于泵壳内外压力的差异，水会自动从吸水口进入泵壳。
此时，水会填充泵壳和泵腔。
3. 增压：随着转子的旋转，叶轮将离心力传递给水，在泵腔内形成高速旋转的水流。
由于离心力的作用，水的压力逐渐增加。
4. 自吸：当水压力达到一定值时，泵腔内的压力将高于环境压力。
这时，水将通过叶轮的离心力，从泵腔经出水口排出。
5. 持续供水：由于转子的持续旋转，吸水和排水过程将持续进行。
即使在初次启动时，泵内没有水，也能通过自吸原理将水吸入，实现连续供水。
需要注意的是，自吸泵的吸程高度和吸水速度受到一定的限制。
一般来说，自吸泵适用于吸程不超过9米、吸水速度不超过3
米/秒的情况。
同时，在泵的启动前，需要先将泵体和吸水管
道充分注满水，以确保自吸泵能够正常工作。
正宗自吸泵的原理
正宗自吸泵的原理
自吸泵是一种能够实现自吸吸入液体而不需要外部注水辅助的泵。
其原理是通过泵内部的真空吸力将液体吸入，然后将其送出。
自吸泵主要由泵体、叶轮、叶片、注水口、排水管、气体分离室等部件组成。
下面将详细介绍正宗自吸泵的原理。
首先，自吸泵的泵体通常是一个中空的圆筒形结构，其内部含有叶轮和叶片。
当泵启动后，叶轮开始旋转，产生负压。
叶片与叶轮之间的间隙则产生吸力，使得液体被吸入泵内部。
其次，自吸泵的注水口是实现自吸的关键。
当泵未启动时，需要在泵体内注入适量的水，使得泵内形成水封。
这样在泵启动时，叶轮旋转时制造的真空能够吸入水，并随着叶片旋转将水送出。
再次，自吸泵的气体分离室也是实现自吸的重要部件。
当液体被吸入泵体时，气体也会随之进入泵内。
因此，自吸泵内部通常有一个气体分离室，能够将液体和气体进行分离。
这样，泵内只有液体被吸引和送出，而气体则自动排出。
此外，自吸泵的排水管同样是非常重要的部件。
排水管通常位于泵体的下部，当液体被吸入后，排水管能够将液体顺利送出。
综上所述，正宗自吸泵的原理可以总结为以下几点：叶轮的旋转产生负压，叶片的作用帮助液体被吸入和送出，注水口形成水封，气体分离室将液体和气体分离，
排水管将液体顺利送出。
需要注意的是，自吸泵的自吸高度受到一定限制，不同型号的自吸泵能够实现的自吸高度也不同。
因此在选择自吸泵时，需要根据具体的使用要求来进行选择。
总的来说，自吸泵可以通过上述原理来实现自吸，能够方便地处理液体，适用于各种液体的输送和抽取工作。
自吸泵工作原理详解（含视频），直观易懂
自吸泵工作原理详解（含视频），直观易懂江南泵阀--专业氟塑料泵--值得信赖有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业自吸离心泵的基本构造是由六部分组成的自吸离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理！5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。
填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。
所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
自吸泵工作原理图
自吸泵工作原理图
自吸泵是一种常用的泵类设备，其工作原理如下图所示。
[工作原理图]
自吸泵由泵体、叶轮、进水管、排水管和回流管等组成。
当自吸泵启动时，通过旋转叶轮产生负压，使进水管中的液体被吸入泵体内部。
然后，叶轮的旋转使液体产生离心力，将液体推向排水管，实现泵送作用。
自吸泵的关键在于它的自吸能力。
泵体内设计有回流管，当泵体内的负压足够大时，液体被吸入泵体。
同时，回流管的作用是将一部分液体重新引导到泵体的进口处，形成液体密封，在下一次启动时保持自吸。
需要注意的是，自吸泵在启动前需要先填满进水管和泵体，以保证自吸作用能够正常进行。
在使用过程中，需要定期检查泵体和叶轮的状态，避免因磨损或堵塞等原因影响自吸泵的正常工作。
总结起来，自吸泵通过建立负压、利用离心力将液体泵送到排水管中，实现了自吸和泵送的功能。
它的工作原理简单但有效，广泛应用于工业、建筑、农田排灌等领域。
自吸泵吸水的原理
自吸泵吸水的原理自吸泵是一种利用气体的压力差来使液体上升的设备，广泛应用于工业、农业、建筑等领域。
它的工作原理可以分为两个过程：气液混合和液体上升。
首先，气液混合：自吸泵内部有一个轮叶或齿叶，当自吸泵开始工作时，转子会产生旋转力并将液体吸入泵体中。
泵体内空气被抽入，与液体混合形成气液混合体。
液体由于转子的旋转产生离心力，使其靠近泵底。
接着，液体上升：泵体底部通常有进口阀，这个阀门只允许液体流入，不允许气体通过，起到防止倒流的作用。
当液体进入泵体后，泵体内部压力逐渐增加，气液混合体密度变大。
当气液混合体达到一定密度时，它会向上流动，同时液体逐渐分离出来并降低泵体顶部的压力。
此时，泵体内部的液面上升，从而将液体抽出。
液体上升到泵体顶部时，又会通过出口阀离开泵体。
总结起来，自吸泵的工作原理可以概括为气液混合和液体上升。
自吸泵通过旋转转子将液体吸入泵体中，并与空气混合形成气液混合体。
当气液混合体密度达到一定程度时，它会向上流动，液体逐渐分离出来并上升，最终液体被抽出。
在这个过程中，进口阀和出口阀起到了控制不同流向的作用。
自吸泵吸水的原理可以理解为泵体内部的气液混合体密度变大，从而产生一个向上的推动力。
这个推动力使得液体能够克服重力的作用而上升。
同时，进口阀和出口阀的作用确保了液体在上升过程中不会倒流。
需要注意的是，自吸泵的吸程有一定的限制，通常不能超过7-9米。
因为当吸程超过一定限度时，液体无法克服空气压力而上升。
在实际应用中，可以通过增加泵体的高度、增大泵体的径向长度或者改变泵体的结构等方式来提高自吸泵的吸程。
总之，自吸泵吸水的原理是通过气液混合和液体上升的过程，利用压力差将液体抽出。
自吸泵在工业、农业和建筑等领域起到了重要的作用，有效地满足了液体输送的需求。
自动自吸泵工作原理
自动自吸泵工作原理
自动自吸泵是一种特殊的离心泵，其工作原理如下：
1. 泵的内部有一个叶轮，叶轮与电动机轴连接，叶轮的作用是将液体吸入泵内并推送出去。
2. 泵的内部有一个螺旋形壳体，壳体分为吸入端和排出端。
吸入端上方有一个负压腔，排出端上方有一个正压腔。
3. 当泵开始工作时，电动机带动叶轮旋转。
叶轮的旋转产生离心力，使液体产生负压。
4. 液体由吸入端进入泵的负压腔，被加速旋转，同时气体也被吸入负压腔。
5. 液体和气体进入螺旋形壳体，通过旋转的作用，在离心力的作用下，液体向外侧推进，气体则向内部集中。
6. 液体进入排出端，此时排出端的正压腔正在被液体填充，形成正压。
排出端的液体被推送到需要输送或排出的地方。
7. 液体输送结束后，泵停止工作，负压腔和正压腔之间的液压差使得喷出的液体返回到负压腔，再次形成初始的负压。
总结：自动自吸泵通过叶轮旋转产生的离心力和螺旋形壳体的作用，使液体进入负压腔然后被推送出去，并通过液压差使得液体返回负压腔，形成循环，实现自吸的功能。
自吸泵工作原理图
自吸泵工作原理图
自吸泵是一种常见的离心泵，其工作原理图如下所示：
1. 电机，自吸泵的电机通常是直接连接在泵的轴上，通过电机的转动来带动泵
的叶轮旋转。
电机的功率和转速会直接影响到泵的流量和扬程。
2. 泵壳，泵壳是自吸泵的外壳，内部通常是一个叶轮和一个抽水室。
泵壳的设
计可以影响到泵的吸水性能和排水性能。
3. 叶轮，叶轮是自吸泵的核心部件，它通过电机的转动来产生离心力，从而将
液体吸入泵内并通过泵壳排出。
叶轮的形状和数量会直接影响到泵的流量和扬程。
4. 抽水室，抽水室是叶轮的周围空间，液体被叶轮吸入后会进入抽水室，然后
被排出泵壳。
抽水室的设计会影响到泵的吸水性能和排水性能。
5. 进水口和出水口，自吸泵的进水口通常位于泵壳的底部，出水口则位于泵壳
的顶部。
液体通过进水口被吸入泵内，然后经过叶轮和抽水室被排出泵壳。
自吸泵的工作原理可以简单总结为，通过电机的转动，叶轮产生离心力将液体
吸入泵内，然后通过泵壳排出。
整个过程中，泵壳、叶轮、抽水室等部件密切配合，确保泵的正常运转。
总结，自吸泵的工作原理图清晰地展示了泵的各个部件及其工作原理，有助于
我们更好地理解自吸泵的工作原理和结构特点。
通过对自吸泵的工作原理图的分析，可以更好地选择和使用自吸泵，提高泵的效率和使用寿命。
自吸泵的工作原理.
自吸泵的工作原理离心式自吸泵从工作原理上可分为内混合和外混合两种型式。
内混式内混式是指在叶轮进口附近进行气液混合的，其原理如图所示。
自吸泵启动前泵体内灌入适量的液体(淹没叶轮)，回流阀打开，压入室与吸入室相通，叶轮旋转后，将吸入室和叶轮中的液体，经叶轮输送到压出室中去，叶轮进口处形成负压，吸入管路中的压力高于吸入室的压力，因而使吸入阀打开，吸入管路中的气体经吸进入叶轮，压出室中的液体经回流阀孔、吸入室，又被吸到叶轮进口进行气液混合，叶轮并将气液混合物输送到压入室中去，由于气液分离室容积足够大，使得流速降低，靠液体和气体比重的不同而进行气、液分离，气体经压出管路排出，液体又经回流阀孔被吸进叶轮再与气体进行混合，依次循环，直至吸入管路内的气体被排净为止，这时自吸泵就完成了自吸过程而达到正常工作。
外混合外混合是指在叶轮外缘进行气、液混合的，其工作原理如图所示。
自吸泵启动前，泵体内灌入适量的液体，当叶轮旋转后，将吸入室和叶轮中的液体经叶轮输送到压出室中去，叶轮进口处形成负压，吸入阀打开，吸入管路内的气体经吸入室进入叶轮，在叶轮出口处与随叶轮高速旋转的液体相混合，由于叶轮的作用，使气液混合物经压出室到容积足够大的气液分离室中去，由于流速降低，靠液体和气体的比重不同而进行分离，气体经压出管路排出，液体经外流道又回到叶轮外缘。
依次循环，直至吸入管路内的气体被排净为止，这时泵就完成了自吸过程而达到正常工作。
(1) 保证自吸泵停车后，泵体内储存足够的液体，为此需要在泵体的进口处配有单向阀，并且泵体进口高于叶轮中心线，以防止泵体内的液体在泵停车后因虹吸作用而被排到吸入池中去。
(2) 有效地进行气液分离，为此需要有足够容积的气液分离室，自吸泵泵体的出口到叶轮中心线有足够的高度。
(3) 分离出来的液体不断返回到叶轮中去，为此，对于内混式自吸泵要有回流孔，对于外混合式自吸泵要有足够大的流道，使分离后的液体返回叶轮中.自吸泵的性能特点不需在吸入管路内充满水就能自动地把水抽上来的离心泵称为自吸泵。
自吸式水泵工作原理
自吸式水泵工作原理
自吸式水泵是一种常见的水泵类型，它具有自吸吸水的能力，无需外部引水，
能够自动吸水并将水送出。
自吸式水泵主要由泵体、叶轮、密封件、进水管、出水管等部件组成。
其工作原理主要包括自吸、离心抽水和排水三个过程。
首先，当自吸式水泵开始工作时，泵体内的叶轮开始旋转。
由于叶轮的旋转产
生了离心力，使得泵体内形成了一个低压区域。
此时，进水管内的水被低压区域吸引，自动进入泵体内部。
随着水的不断进入，泵体内的压力逐渐增大，同时也使得水的流速增加。
其次，当泵体内的水流速增加到一定程度时，水被离心力带动，沿着叶轮的旋
转方向被甩出，从而形成了一股高速的水流。
这时，水被抽送到出水管内，并顺着出水管流出。
整个抽水过程是通过离心力的作用来完成的，水在叶轮的作用下被加速抽送出去。
最后，当自吸式水泵将水抽送出去后，泵体内形成了一个低压区域。
由于离心
力的作用，进水管内的水被再次吸引进入泵体内部，从而完成了一次循环。
这样，自吸式水泵就能够不断地将水自动吸入并抽送出去，实现了自吸式水泵的工作原理。
总的来说，自吸式水泵通过叶轮的旋转产生离心力，使得泵体内形成低压区域，从而实现了自吸的功能。
随后，离心力将水抽送出去，完成了整个抽水过程。
最后，泵体内形成的低压区域再次吸引水进入，实现了水的循环抽送。
这就是自吸式水泵的工作原理。
自吸式水泵具有结构简单、使用方便、自动吸水等优点，广泛应用于家用、农
业灌溉、工业生产等领域。
通过了解自吸式水泵的工作原理，我们可以更好地使用和维护自吸式水泵，确保其正常运行，提高工作效率。
自吸泵吸自来水的原理
自吸泵吸自来水的原理
自吸泵是一种能够自动吸水的水泵，可以用于自来水供水、灭火、农田灌溉等。
其工作原理如下：
1. 泵体内部有一个自吸预压室和一个水泵室，两个室之间有一组回流阀。
2. 初始状态下，自吸预压室内充满了水，水泵室内没有水。
3. 启动电机后，电机的转动带动水泵叶轮旋转，产生离心力。
4. 在离心力作用下，自吸预压室内的水被向外挤压，经过回流阀进入水泵室。
5. 水泵室内的水经过叶轮的推动被向外排出。
6. 同时，由于负压效应，水泵室内的压力下降，使得自吸预压室内的水经过回流阀不断进入水泵室，形成连续的吸水过程。
7. 当水泵室内的水位上升到一定高度时，回流阀关闭，不再有水从自吸预压室进入水泵室。
通过以上的工作原理，自吸泵可以实现自动吸水，而无需外接水源或辅助设备。
自动自吸泵原理
自动自吸泵原理
自动自吸泵是一种使用自身负压吸取液体的装置。
它利用离心力和空气压力的作用，将液体从低处吸取并抬升到高处。
自动自吸泵的工作原理可以简单地描述如下：
1. 在初始状态下，自动自吸泵内的泵体、进水管道和出水管道都是处于空气密封状态的，泵体内没有任何液体。
2. 当启动自动自吸泵时，泵体内的转子开始旋转。
转子的旋转受到电机的驱动，产生离心力。
3. 由于离心力的作用，泵体内的气体和液体开始分离。
液体被甩到泵体的外部，形成旋转液环。
4. 在旋转液环形成的过程中，空气被抛出泵体，从进水管道吸入液体。
此时，泵体内的压力开始下降，产生负压。
5. 随着负压的增加，自动自吸泵会自动启动，在不断降低压力的作用下，通过进水管道吸取液体。
6. 当液体被吸取后，进水管道内的液体会产生流动，形成液柱。
液柱的上端就是吸水口，下端则是液体的起始位置。
7. 随着液体的上升，离心力逐渐减小，泵体内的压力开始增加。
当压力达到一定值时，泵体内的压力变得大于外部大气压力。
8. 当泵体内压力大于外部大气压力时，泵体内的气体不再能够跑出泵体。
此时，自动自吸泵停止自动启动，并完成一次吸液过程。
通过上述工作原理，自动自吸泵可以在没有外界帮助下自行吸取液体。
这种泵具有吸程高、自吸快、自动运行等特点，被广泛应用于工业生产和家庭生活中的液体输送和供水系统中。
自控自吸泵工作原理
自控自吸泵工作原理
自控自吸泵是一种常用的泵类设备，具有自吸功能。
其工作原理主要包括以下几个步骤：
1. 自吸：自控自吸泵在运行前需要通过特殊设计的构造，将泵内空气排出，建立起真空状态。
当泵内形成一定的真空度后，自吸泵可以自动吸入液体。
2. 吸入液体：一旦自控自吸泵建立起真空状态，液体的压力会使液体进入泵腔内部。
通过泵的转子运动，液体会被抽到泵腔内。
3. 运输液体：液体被抽入泵腔后，随着泵的转子运动，液体会被推动到泵的出口处。
在这个过程中，液体的压力会逐渐增加，使其能够顺利流出泵。
4. 反复工作：自控自吸泵的工作是一个连续循环的过程。
通过转子的旋转，泵腔内的液体会不断被吸入和排出，实现持续的液体输送。
自控自吸泵的工作原理依赖于泵内的真空状态。
因此，在启动自控自吸泵之前，需要确保泵腔内没有气体或空气，并且泵的密封性良好，以确保自吸能力和正常工作。
全自动吸水泵工作原理
全自动吸水泵工作原理
全自动吸水泵主要由电机、泵体、补水阀和控制器等组成，其工作原理如下：
1. 当水位低于泵的启动水位时，控制器接收到信号后，会发出指令启动电机。
2. 启动电机后，电机开始旋转，泵体内的叶轮随之旋转，通过离心力的作用将水从水源中吸入泵体。
3. 吸入水后，水在泵体内被压缩并向上输送，同时控制器会监控水位并根据设定值控制补水阀的开关。
4. 当水位达到设定值时，控制器会发出信号关闭电机，停止水泵的运转。
5. 若水位降低，控制器会再次接收到信号并启动电机，循环上述步骤。
综上所述，全自动吸水泵通过电机驱动叶轮的旋转，利用离心力将水从水源中吸入泵体，并利用压力将水输送到指定位置，同时通过控制器实现自动启停和补水功能。
自吸泵自动吸水的原理及原理图
自吸泵自动吸水的原理及原理图自吸泵吸水的原理,自吸泵吸水的原理图自吸泵吸水的原理是在自吸泵起动以后（参见自吸泵吸水的原理图），靠快速旋转的自吸泵叶轮使自吸泵内的液体呈旋涡状的流动，将自吸泵的叶轮人口处的空气卷入到泵腔，与水液混合形成泡沫状的气液混合液。
由于自吸泵叶轮旋转的离心力的作用，气液混合液不断向外甩出，沿自吸泵的涡壳流动。
由于自吸泵的泵舌与叶轮之间的间隙非常小，它会对混合液起阻挡作用，所以一大部分的混合液沿内通道被送至排液口。
在排液口设有截面宽敞的气水分离室，因此混合液进入气水分离室之后，流速将会减慢。
又因气、液的比重差别，较轻的气体被分离上逸，从排液管及排气管排出。
脱气的介质由于比重大而沿着泵体的外通道流回叶轮进口处，再次卷入空气而形成混合液。
就这样来回多次的循环，达到一定时间之后就可将自吸泵进口管道的空气排出，达到一定的真空度。
此时在液面大气压与泵内负压的作用下，液体被吸入进液管，自吸泵就起到了吸水的作用。
自吸过程完毕后，接着便自动变换为输送的过程，将介质不停的送出。
正常出水时，自吸泵的内外通道均自动变为送水通道。
自吸泵在泵体内在离心泵的基础上多加了双蜗壳和气水分离装置，结构比普通单级离心泵较为复杂，泵体的铸造也比较麻烦，泵体里面的水力损失比较大，效率也比普通的离心泵要稍微低一点；但由于去掉了普通离心泵阻力较大的底阀，有自吸的能力，省掉了大量的加引水的时间和功耗，其流量也比较大，工作压力比较稳定故障也比较少，工作非常可靠，用于各种排灌系统，特别是工业排污系统和农业喷灌系统，深受用户喜爱。
目前常用自吸泵的型号主要有zx及ZXL型清水自吸泵、ZW型及ZWL型自吸排污泵或者2013年新款的大流量强自吸泵产品。
自吸式水泵工作原理
自吸式水泵工作原理
自吸式水泵是一种特殊的水泵，其工作原理是利用负压原理将水泵中的空气抽出，形成一定的真空度，从而实现水泵自动吸水的过程。
自吸式水泵通常由管道、泵体、叶轮、密封装置和电机等组成。
当电机启动后，叶轮高速旋转，产生离心力使泵体内的水产生一定的压力，此时进水管道中的水被泵体吸入。
同时，随着水的进入，泵体内产生的低压会使泵体顶部的密封装置打开，进一步降低泵体内部的压力，形成真空。
当真空度达到一定程度时，进水管道中的水会被大气压迫使之进入泵体中，并且通过离心力的作用被推向出水管道。
这样，水泵就实现了自动吸水的功能。
需要注意的是，自吸式水泵在启动时需要一定的时间来建立起足够的真空度，因此在启动初期需要特别关注水泵是否正常工作。
此外，水泵的自吸高度也有限制，通常不能超过水泵自身的设计要求。
总结起来，自吸式水泵的工作原理是通过叶轮的旋转产生离心力，形成一定的压力差使泵体内产生真空，从而实现水泵的吸水和输送水的功能。
这种水泵常被用于一些小流量、自给水源的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自吸泵自动吸水的原理及原理图
自吸泵吸水的原理,自吸泵吸水的原理图
自吸泵吸水的原理是在自吸泵起动以后（参见自吸泵吸水的原理图），靠快速旋转的自吸泵叶轮使自吸泵内的液体呈旋涡状的流动，将自吸泵的叶轮人口处的空气卷入到泵腔，与水液混合形成泡沫状的气液混合液。
由于自吸泵叶轮旋转的离心力的作用，气液混合液不断向外甩出，沿自吸泵的涡壳流动。
由于自吸泵的泵舌与叶轮之间的间隙非常小，它会对混合液起阻挡作用，所以一大部分的混合液沿内通道被送至排液口。
在排液口设有截面宽敞的气水分离室，因此混合液进入气水分离室之后，流速将会减慢。
又因气、液的比重差别，较轻的气体被分离上逸，从排液管及排气管排出。
脱气的介质由于比重大而沿着泵体的外通道流回叶轮进口处，再次卷入空气而形成混合液。
就这样来回多次的循环，达到一定时间之后就可将自吸泵进口管道的空气排出，达到一定的真空度。
此时在液面大气压与泵内负压的作用下，液体被吸入进液管，自吸泵就起到了吸水的作用。
自吸过程完毕后，接着便自动变换为输送的过程，将介质不停的送出。
正常出水时，自吸泵的内外通道均自动变为送水通道。
自吸泵在泵体内在离心泵的基础上多加了双蜗壳和气水分离装置，结构比普通单级离心泵较为复杂，泵体的铸造也比较麻烦，泵体里面的水力损失比较大，效率也比普通的离心泵要稍微低一点；但由于去掉了普通离心泵阻力较大的底阀，有自吸的能力，省掉了大量的加引水的时间和功耗，其流量也比较大，工作压力比较稳定故障也比较少，工作非常可靠，用于各种排灌系统，特别是工业排污系统和农业喷灌系统，深受用户喜爱。
目前常用自吸泵的型号主要有zx及ZXL
型清水自吸泵、ZW型及ZWL型自吸排污泵或者2013年新款的大流量强自吸泵产品。
