邦奇CVT变速箱培训教材
邦奇CVT变速箱培训教材
驻车机构：驻车锁死状态，因为锁的是从动轮，又因为从动轮和它接 力连接部分（中间齿轮，差速器，半轴，轮毂）都是同固定齿数的齿 轮连接，所以一但锁死了从动轮， 也就是锁死了车轮 异响 驻车机构 损坏
第15页/共47页
变速箱内部油泵。
油压的产生与结束则取决于车辆的发动机启动和熄火。当 车起动后，发动机输出轴与CVT输入轴连接开始旋转，发 动机这时油泵就进入了工作状态，也就是说油泵轴开始旋 转向CVT的各个部分（主动锥轮，从动锥轮，前进或后退 离合器，钢带的润滑，阀体液压调整以及行星齿轮润滑） 供油供压。案例\P1765故障.docx
此整个过程车速基本保持不变，如果声音跟随发动机转速 上升，则为主动锥轮轴承损坏所发出的声音（原理：因为 主动锥轮连接发动机所以主动锥轮轴承声音跟车发动机的 转速高低而起伏）。
若轴承损坏程度不同，则遇到该问题，最好 先将主动更换掉。
37
第37页/共47页
检查流程图
38
第38页/共47页
故障描述： 挂D档或者R档，慢慢松开刹车，只要车轮一动就会 有咯咯声音，如果加油门，车速从10km/h至40km/ 之间会有吱-----，连续的声音，超过40km/h声音消失
16 针脚圆形接口
从动锥轮转速传感器
温度传感器 驾驶模式传感器
23
第23页/共47页
主要导线接口
变速箱主接头针脚
一，压力调节器
针脚（2， 3， 4），1，4离合器电阻大概在5.2欧 1，2 主动电阻大概在5.2欧 1，3从动电阻大概在5.2欧
是三个压力调节电路控制与检测线路，由1口阀体调节 （紫）线（分为三条）发出电流，后分为三段分别与2 口主动调节（灰）线、 3口从动调节（黄）线、4口离合 调节（绿）线 电流输出。

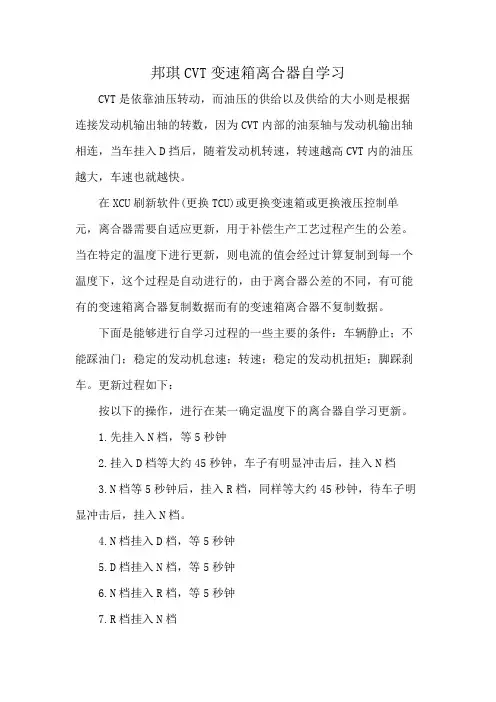

邦琪CVT变速箱离合器自学习
邦琪CVT变速箱离合器自学习
CVT是依靠油压转动，而油压的供给以及供给的大小则是根据连接发动机输出轴的转数，因为CVT内部的油泵轴与发动机输出轴相连，当车挂入D挡后，随着发动机转速，转速越高CVT内的油压越大，车速也就越快。
在XCU刷新软件(更换TCU)或更换变速箱或更换液压控制单元，离合器需要自适应更新，用于补偿生产工艺过程产生的公差。
当在特定的温度下进行更新，则电流的值会经过计算复制到每一个温度下，这个过程是自动进行的，由于离合器公差的不同，有可能有的变速箱离合器复制数据而有的变速箱离合器不复制数据。
下面是能够进行自学习过程的一些主要的条件：车辆静止；不能踩油门；稳定的发动机怠速；转速；稳定的发动机扭矩；脚踩刹车。
更新过程如下：
按以下的操作，进行在某一确定温度下的离合器自学习更新。
1.先挂入N档，等5秒钟
2.挂入D档等大约45秒钟，车子有明显冲击后，挂入N档
3.N档等5秒钟后，挂入R档，同样等大约45秒钟，待车子明显冲击后，挂入N档。
4.N档挂入D档，等5秒钟
5.D档挂入N档，等5秒钟
6.N档挂入R档，等5秒钟
7.R档挂入N档
8.将4、5、6、7步骤，做3到5次车内仪表盘的指示灯熄灭后，表示自学习值完成。
若灯仍亮，重新做!
当车出现故障，则维修人员需用检测仪检测并且读出故障码，并且在服务手册中查询故障码，并且按照服务手册的说明进行维修。
邦奇CVT变速箱培训教材PPT课件
主动锥轮转速传感器
从动锥轮压 力传感器
离合 器压 力调 节器
主动 锥轮 压力 调节 器
从动 锥轮 压力 调节 器
从动锥轮转速传感器
温度传感器
Subject of the meeting
驾驶模式传感器
23
主要导线接口
• 变速箱主接头针脚 • 一，压力调节器 • 针脚（2， 3， 4），1，4离合器电阻大概在5.2欧 1，2主
欧
• 油温传感器线5（桔） 油温传感器接地7（白）与从动轮 压力传感器通用接地线
• • 三，从动轮压力传感器 • 8，7，10 电阻大概在44.3千欧 • 7从动压力传感器接地线（白） 8为从动传感器提供电压
（粉红）
• 10从动锥轮压力传感器（蓝）
•
Subject of the meeting 3 为高速行驶时，随着发动机的高速旋转，油泵提 供给主动锥轮相当大的油压，内部此刻已经有了 高油压，从动锥轮仍是跟随主动锥轮变化
• 区别于AT或MT齿轮固定齿数的限制，充分利用了 发动机转速，所以在高速时CVT更加省油。
• 图 3 ：主动与从动的传动比的最佳状态
Subject of the meeting
•1
2
3
速时，主动锥轮与从动锥轮初始状态
图1 为低
Subject of the meeting
10
•1
2
3
• 随着发动机的转速增加，主动锥轮通过油泵的供给油压，内部压力 变化，从动锥轮随主动锥轮变化而变化。
• 图 2 ：主动与从动的传动比为1:1。
Subject of the meeting
11
•1
动电阻大概在5.2欧 1，3从动电阻大概在5.2欧
培训(CVT变速器)
RD CVT-150自动变速箱
1
变 速 箱(CVT)
带轮传感器和压力传感器1 带轮传感器和压力传感器1
主动轮转速传感器
压力传感器
从动轮速传感器
[目的] 目的] 通过了解主动和从动带轮的转速，可确定当前速比， 通过了解主动和从动带轮的转速，可确定当前速比， 进行更加精确的控制。 进行更加精确的控制。
陡坡
缓坡
ＴＣU检测到下坡时，进行减档， ＴＣU检测到下坡时，进行减档，增强发动机制动的 效果。 效果。 ＴＣU检测到上坡时， ＴＣU检测到上坡时，通过限制使用速比的高档范围 来改善加速性能｡ 来改善加速性能｡
24
变 速 箱(CVT)
加速控制
在加速时，为了准确地反映必要的驱动力， 在加速时，为了准确地反映必要的驱动力，需要 通过检测油门开度的变化速度， 通过检测油门开度的变化速度，来判断是否进行 急加速，当判断到需要急加速时，首先变速特性 急加速，当判断到需要急加速时， 会比普通踩油门时的变速特性快， 会比普通踩油门时的变速特性快，然后慢慢的改 变，以保持灵敏准确的变速。 以保持灵敏准确的变速。
运动模式开关
7
变 速 箱(CVT)
驾驶的平顺性
8
变 速 箱(CVT)
驾驶的经济性
无级变速避免了驱动力的损失 扩大的变扭器锁止车速范围减少了变扭器能量的损失
9
变 速 箱(CVT)
变矩器特性
变矩器允许使用高燃油 效率的发动机区域行驶， 效率的发动机区域行驶， 降低实际的燃油消耗量； 降低实际的燃油消耗量； 变矩器锁止车速已降低 (扩大锁止范围）；可 扩大锁止范围）；可 ）； 降低滑转损失，并扩大 降低滑转损失， 驾驶过程中加速踏板松 开时的燃油切断范围， 开时的燃油切断范围， 节约燃油。 节约燃油。
汽车无级变速器CVT培训课件(三)29页PPT
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
汽车ቤተ መጻሕፍቲ ባይዱ级变速器CVT培训课件（三）
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
谢谢！
《变速箱培训资料》课件
02
CATALOGUE
变速箱的结构与设计
变速箱的组成
输出轴
连接传动系统，将 动力传递至车轮。
操纵机构
用于控制档位的切 换，包括换挡杆、 同步器等。
输入轴
连接发动机，将动 力传递至变速箱。
齿轮组
用于变速和传动， 包括常啮合齿轮和 行星齿轮。
油底壳
用于容纳润滑油， 并起到散热和减震 的作用。
变速箱的设计理念
详细描述
换挡困难问题需要进行详细检查，如果是由于润滑问题引起的，需要检查并补充 润滑油；如果是由于机械故障引起的，需要进行维修或更换相关部件。同时，驾 驶员的正确操作也是保证变速箱正常工作的关键因素之一。
05
CATALOGUE
变速箱的发展趋势与未来展望
智能化与自动化
智能化
随着科技的进步，变速箱的智能化程 度越来越高，例如通过智能传感器和 控制系统实现自动换挡、自动调节传 动比等功能，提高驾驶的便利性和舒 适性。
高效性
通过合理的齿轮设计和润滑系 统，提高变速箱的传动效率和
寿命。
可靠性
采用高品质的材料和精密的加 工工艺，确保变速箱在各种工 况下的稳定性和可靠性。
轻量化
通过优化设计和选用适当的材 料，降低变速箱的重量，从而 提高车辆的燃油经济性和操控 性能。
舒适性
通过合理的操纵机构设计和减 震措施，降低换挡时的冲击和
环保
随着环保意识的提高，变速箱的环保性能也受到越来越多的关注。例如采用无级变速器、混合动力等 技术，减少排放和油耗，降低对环境的影响。
人性化与舒适性
人性化
为了满足消费者的个性化需求，变速箱 的人性化设计也是未来的发展趋势。例 如通过智能化的控制系统和用户界面， 提供更加便捷、个性化的操作体验，提 高驾驶的舒适性和愉悦感。
邦奇CVT技术简介
流向
油进入 变速箱
出 油冷却器
31
进
油从变速 箱出来
流向
5.外部连接
▪ 主要接口
▪ 16 针脚圆形接口 ▪ 实现XTCU与变速器之间通讯
32
6.电子元件/连接
▪ XTCU: 变速箱控制单元
▪ 控制整个变速箱并控制软件执行 ▪ 驾驶策略也是XTCU里软件的一部分 ▪ 通常安装在驾驶室内或其他地方
33
▪ 从动锥轮压力传感器(p_S2)
▪ 温度传感器 (油温)
▪ 压力调节器
▪ EDS_1: 主动锥轮压力调节器 (current driven) ▪ EDS_2:从动锥轮压力调节器 (current driven) ▪ EDS_3:离合器压力调节器 (current driven)
34
▪ 变速箱元件
GND: 传感器接地
变速箱油温 N_Prim (转动锥轮转速） N_ab (从动锥轮转速)
H3 P_S2 (从动锥轮油压)
G1
E2 换挡锁
K4
B3
K-Line
A2
B4
CAN-高速
A3
G3 CAN-低速
A4
G4
F1 起动锁
L1
N_MOT (发动机信号) DMS_A (位置传感器信号) DMS_B (位置传感器信号) DMS_C (位置传感器信号)
主动锥轮转速传感器
6.电子元件/连接
从动锥轮转速传感动锥轮压力调节器
离合器压力调节器
驾驶模式传感器
从动锥轮压力传感器
35
6.电子元件/连接
▪ 主要导线接口
36
6.电子元件/连接
▪ XTCU连接针脚分布
VT2-VT3 – Signals 常闭合电源 Kl.30
变速箱培训资料
变速箱培训资料xx年xx月xx日•变速箱简介•手动变速箱•自动变速箱目录•双离合变速器•变速箱故障诊断与维修•变速箱的未来发展01变速箱简介1 2 3通过改变传动比，使汽车适应不同的行驶状况，如加速、减速、转弯等。
变速通过切换不同的挡位，调节车速范围，使汽车获得更好的动力和经济性能。
换挡通过改变挡位，使发动机的输出转速与车速相匹配，以满足行驶需求。
发动机输出转速的调整03无级变速（CVT）采用带传动和链传动等机构实现连续变速，使发动机始终处于最佳工作状态。
01手动变速箱（MT）由驾驶员手动操作挡位，通过机械方式实现动力的传递和切断。
02自动变速箱（AT）采用液力变矩器和行星齿轮组等机构实现自动换挡，无需驾驶员手动操作挡位。
变速箱的基本结构包括输入轴、输出轴和多组不同大小的齿轮，用于实现变速和传递动力。
齿轮组操纵机构密封件及润滑系统油泵及控制系统包括挡把、换挡叉轴、拨叉等部件，用于控制挡位的切换和选择。
用于密封变速箱内部，防止漏油和保证润滑效果。
用于提供压力油和控制液力变矩器等工作部件。
02手动变速箱包括齿轮、轴、轴承和箱体等部件，实现变速和传动功能。
齿轮机构包括变速杆、拨叉和拨叉轴等部件，用于手动换挡。
操纵机构包括锁定弹簧和锁定钢球等部件，确保变速器处于正确挡位。
锁定装置手动变速箱的构造手动变速箱的操作方式加档操作加速行驶，达到加档速度后，踩下离合器，将变速杆挂入高一级档位。
减档操作减速行驶，达到减档速度后，踩下离合器，将变速杆挂入低一级档位。
起步操作踩下离合器，将变速杆挂入一档，慢慢松开离合器，同时轻踩油门，车辆即可平稳起步。
手动变速箱的维护与保养检查油位、油质，确保变速箱油处于正常状态。
定期检查变速箱油一般每行驶5万公里左右更换一次变速箱油。
定期更换变速箱油检查变速器密封件是否老化、损坏，及时更换。
检查变速器密封件检查变速器螺栓是否松动，及时拧紧。
检查变速器螺栓03自动变速箱自动变速箱的种类液力变矩器自动变速箱利用液力变矩器实现动力传输，可根据车速和油门踏板位置自动调整传动比。
变速箱知识培训课件
CVT变速器通过电控系统自动识别车辆的行驶状态和工况， 使变速器始终处于最佳的工作状态，提高车辆的动力性和燃 油经济性。
cvt变速器的操作与维护
操作注意事项
CVT变速器的操作应平缓、柔和，避免急加速和急刹车，同时注意检查油位 、油温是否正常。
维护保养要求
CVT变速器的维护保养需定期进行，包括更换变速器油液、检查变速器油压、 调整带传动张紧度和链传动松紧度等。
湿式双离合变速器
两组离合器片浸泡在油液中，散热性能好，可承受较大扭矩 ，但结构较复杂，成本较高。
双离合变速器的传动原理
同步器换挡
通过同步器进行挡位切换，实现动力连续性，换挡平顺。
动力换挡
通过切断发动机动力，依靠变速器内部离合器进行挡位切换，换挡速度快， 但平顺性较差。
双离合变速器的操作与维护
操作注意事项
变速箱知识培训课件
xx年xx月xx日
目录
• 变速箱的概述 • 手动变速箱 • 自动变速箱 • 双离合变速器 • cvt变速器 • 其他变速箱介绍
01
变速箱的概述
变速箱的定义与功能
定义
变速箱是一种用于改变发动机输出转速和扭矩的装置，将发 动机的动力传输到车轮或其它设备。
功能
变速箱的主要功能是实现动力的变速和变矩，以满足不同行 驶条件下的速度和转矩需求。
06
其他变速箱介绍
amt变速箱
AMT变速箱是一种新型的自动机械式变速器，它结合了自动 变速器和手动变速器的优点，操作简单、换挡速度快、安全 可靠、制造成本低。
AMT变速箱适用于各种车型，如轿车、SUV、商用车等，它 的可拓展性很强，可以满足不同消费者的需求。
dct双离合变速箱
DCT双离合变速器是一种自动变速器，它的最大特点是将 手动和自动变速器合二为一，具有高效率、高可靠性、低 油耗等优点。
变速箱培训资料
根据变速箱类型和车辆使用手册的建议，定期更换变速箱油，以保 持其良好的润滑性能和清洁度。
检查变速箱冷却系统
定期检查变速箱冷却系统，确保其正常运行，防止变速箱过热。
变速箱的常见故障与排除
变速箱换挡不顺
可能是由于变速箱油脏污或不足引起的， 需要检查变速箱油的质量和数量。
变速箱异响
可能是由于变速箱内部零件磨损或损坏引 起的，需要拆卸变速箱进行检查。
02
变速箱的工作原理
变速箱的变速原理
齿轮变速原理
变速箱内部由多个不同大小的齿轮组成，通过不同大小的齿轮组合，实现不同的 变速比，从而改变车辆的行驶速度。
齿轮传动方式
变速箱的齿轮传动方式有平行轴齿轮传动和行星齿轮传动两种，其中行星齿轮传 动具有更高的传动效率和平稳性。
变速箱的变矩原理
液力变矩器
液力变矩器是一种通过液体介质实现动力传递的装置，它可以将发动机的动力传递到变速箱，并实现动力的无级 调节。
06
变速箱的未来技术发展
双离合变速器技术
高效率
双离合变速器技术能够显著提高 换挡效率，减少动力损失，从而
提高燃油经济性。
快速响应
双离合变速器技术具有快速响应 的特点，能够实现快速换挡，提
高车辆的动力性和驾驶性能。
可靠性
随着技术的不断改进，双离合变 速器技术的可靠性得到了极大的 提高，能够保证长期的稳定性和
变速箱漏油
可能是由于密封件老化或损坏引起的，需 要更换密封件。
变速箱的定期保养与润滑
1 2
定期清洗变速箱
定期清洗变速箱内部零件，去除油泥和杂质，以 保持其良好的润滑性能和散热性能。
定期更换密封件
定期更换变速箱密封件，防止漏油和空气进入。
变速箱知识培训课件
变速箱可以调整发动机输出的转速，使其适应车辆行驶的需要，同时也可以 通过改变传动比来改变车辆的行驶速度和牵引力，提高车辆的动力性和经济 性。
变速箱的组成结构
变速箱的基本组成
变速箱主要由变速器壳体、传动轴、变速器齿轮和换挡机构等组 成。
变速箱的变速器齿轮
变速箱的变速器齿轮包括主动齿轮和从动齿轮，主动齿轮连接发 动机，从动齿轮连接车轮，通过改变齿轮的啮合状态来改变传动 比。
变速箱的种类和特点
手动变速箱
手动变速箱是最传统的变速箱形式，通过手动操作离合器和换挡手柄来实现挡位 变换。
手动变速箱具有结构简单、维护成本低、传动效率高等特点，适合追求驾驶乐趣 的驾驶者使用。
手动变速箱的缺点是操作相对复杂，需要较高的驾驶技巧，且在拥堵的城市道路 中可能会增加驾驶负担。
自动变速箱
无极变速箱具有传动平稳、变 速连续、噪音低等特点，适合 注重驾驶平顺性的驾驶者使用 。
无极变速箱的缺点是结构较为 复杂，维护成本较高，且在承 受较大扭矩时可能会受到限制 。
双离合变速箱
双离合变速箱是一种新型的变速 箱形式，通过两套离合器交替结
合来实现挡位变换。
双离合变速箱具有换挡迅速、动 力损失小、燃油经济性高等特点 ，适合追求驾驶性能的驾驶者使
排除方法
更换变速箱的密封件，确 保密封良好，消除漏油现 象。
案例三：某车型变速箱无法换挡故障排除
故障现象
车辆在行驶过程中，变速箱无 法正常换挡，影响车辆的正常
行驶和动力传递。
故障原因
经检查，发现变速箱的控制单元 或传感器出现故障，导致无法正 常换挡。
排除方法
更换或维修变速箱的控制单元或传 感器，确保其正常工作，消除无法 换挡的故障。
变速箱培训资料
变速箱培训资料变速箱是汽车传动系统中至关重要的一部分，它通过不同的齿轮组合来改变发动机输出的转速和扭矩，使车辆能够在不同速度下平稳加速或保持稳定的行驶状态。
对于汽车修理工或汽车爱好者来说，了解和掌握变速箱的工作原理和维护方法是非常重要的。
本文将为您介绍变速箱的基本知识和常见故障排除技巧。
第一篇：变速箱的基本原理和工作过程变速箱是将发动机的动力传递到车轮上的重要部件，它通过齿轮组合的方式改变发动机的输出转速和扭矩。
现代汽车通常采用手动变速箱或自动变速箱，每种变速箱都有其特定的工作原理。
手动变速箱的工作原理是通过驾驶员操作离合器和换挡杆来改变齿轮的组合，进而改变发动机输出的转速和扭矩。
当驾驶员踩下离合器踏板时，变速箱输入轴与发动机的动力断开，此时可以自由切换挡位。
当离合器踏板释放时，发动机动力再次传递到变速箱，根据挡位的不同，电动机的转速和扭矩将以不同的比例通过齿轮组合传递到车轮上。
自动变速箱与手动变速箱的工作原理有所不同。
自动变速箱通过液压控制和电子控制单元来自动切换齿轮组合，驾驶员只需要选择驾驶模式（如D、R、N）即可。
自动变速箱内部有许多离合器和制动器，通过调整液压压力来实现齿轮的切换，以满足不同车速和行驶条件下的需求。
自动变速箱通常具有多个驾驶模式，如经济模式、运动模式和雪地模式，以提供最佳的行驶性能和燃油经济性。
无论是手动变速箱还是自动变速箱，其工作过程中都会产生摩擦、磨损和热量。
因此，定期维护和更换变速箱油是保持变速箱正常运行的重要步骤。
变速箱油起到润滑和冷却的作用，可以减少齿轮组件之间的摩擦和磨损，并帮助散发产生的热量。
同时，定期更换变速箱油可以防止油品老化和污染，保持变速箱的正常工作和延长使用寿命。
除了定期维护和更换变速箱油，及时发现和解决变速箱故障也是非常重要的。
常见的变速箱故障包括漏油、异响、挂档困难和换挡顿挫等。
当发现变速箱故障时，应及时将车辆送修，并由专业技术人员进行检查和维修。
