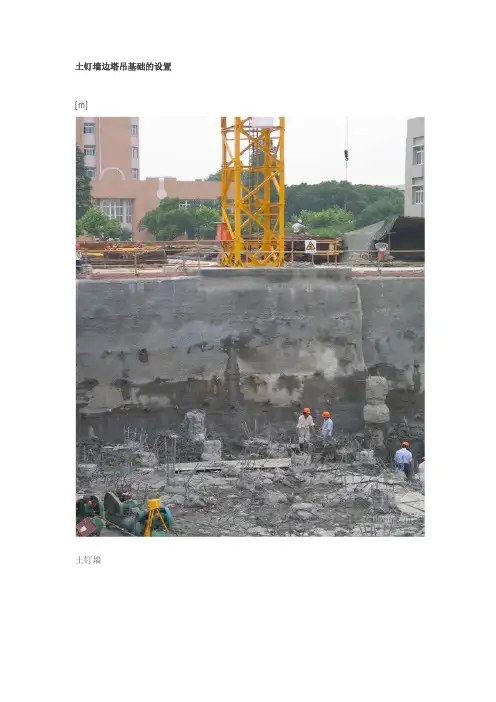

土钉墙边塔吊基础的设置[m]土钉墙[m]土钉墙在软土中应用[m][m][m]板式支护结构[m][m][m]大型环形支撑体系的应用：目前我国直径最大的单环环形支撑，——100m。
直径最大的双环环形支撑，——216m。
[m][m][m]全逆作法施工：第一步：开挖土方至地下室二楼楼板底标高[m]第二步：施工四周区域二楼楼板（形成支撑）[m]第三步：开挖四周区域土方至基坑底[m]第四步：施工四周区域地下室二层主体结构[m]第五步：开挖四周区域土方至基坑底[m]第六步：施工地下室三层主体结构[m]第七步：开挖中央区域土方至坑底[m]第八步：施工中央区域地下室二层三层主体结构[m]第九步：施工地下室一层主体结构[m]全逆作法——尚需解决的问题：1、立柱桩的承载力与沉降。
2、立柱桩的安装精度。
立柱[m][m][m]建筑深基坑支护发展：SMW（Soil Mixing Wall）工法施工1[m]SMW（Soil Mixing Wall）工法施工2SMW（Soil Mixing Wall）工法施3[m]SMW（Soil Mixing Wall）工法施工4[m]SMW（Soil Mixing Wall）工法施工5 [m]SMW（Soil Mixing Wall）工法施工6 [m]SMW（Soil Mixing Wall）工法施工7 [m]SMW（Soil Mixing Wall）工法施工8 [m]SMW（Soil Mixing Wall）工法施工9 [m]SMW（Soil Mixing Wall）工法施工10 [m]SMW（Soil Mixing Wall）工法施工11 [m]加筋水泥土[m][m][m][m][m][m]盖挖法[m][m][m][m]铣削钻筒状钻[m]扩底桩[m][m]套管螺旋钻机[m]套管螺旋钻机1套管螺旋钻机2。
基坑支护工程常用方法介绍
名目1.1简易支护 (2)1.1.1短柱横隔板支撑 (2)1.1.2临时挡土墙支撑 (3)1.1.3斜柱支撑 (3)1.1.4锚拉支撑 (3)1.21.31.41.51.61.71.81.91.9.1无锚板桩 (10)1.9.2有锚板桩 (11)一、基坑支护工程为保证地下构造施工及基坑周边环境的安全，对基坑侧壁及周边环境承受的支挡加固与保护措施。
下是常用的基坑支护措施的简洁介绍1.1 简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可承受短柱横隔板支撑、临时挡土墙支撑等简易支护方法进展根底施工1.1.1 短柱横隔板支撑图3.1 短柱横隔板支撑示意图适用性：仅适用于局部地段放坡不够、宽度较大、对邻近建筑物没有特别要求的基坑使用。
1.1.2 临时挡土墙支撑图3.2 临时挡土墙支撑示意图适用性：仅适用于局部地段下部放坡不够、宽度较大，对邻近建筑物没有特别要求的基坑使用1.1.3 斜柱支撑图 3.3 斜柱支撑示意图先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
1.1.4 锚拉支撑图3.4 锚拉支撑示意图先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
1.2排桩支护图 3.5 排桩支护现场图片开挖前在基坑四周设置砼灌注桩，桩的排列有间隔式、双排式和连续式。
施工便利、安全度好、费用低。
排桩构造：可依据工程状况为悬臂式支护构造、拉锚式支护构造、内撑式支护构造和锚杆式支护构造。
成桩方式：排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等。
适用性：（1）列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护构造（2）连续排桩支护: 在软土中常不能形成土拱,支护桩应连续密排, 并在桩间做树根桩或注浆防水也可以承受钢板桩、钢筋混凝土板桩密排。
