直角式电磁脉冲阀的结构和工作原理

合集下载

直角电磁脉冲阀根据结构原理分析和结构分类

直角电磁脉冲阀根据结构原理分析和结构分类

直角电磁脉冲阀三个原理及结构分析
直角电磁脉冲阀是袋式除尘器中普遍使用的一种脉冲阀,直角电磁脉冲阀主要通过接受脉冲控制仪的信号来控制阀门的关闭开启,从而对除尘布袋进行喷吹除尘。

其根据工作原理分可以分为三个类别分别是一下几种。

1.直动式直角电磁脉冲阀,这种直角电磁脉冲阀在接通电源后,电磁脉冲阀线圈会产生强大的电磁力将关闭件会从阀门的底座上提起,然后阀门被打开。

当断电后,吸力消失,电磁脉冲阀弹簧会将关闭键压在阀门的底座上,然后直角电磁脉冲阀关闭,其特点是能够在真空和负压环境中维持平稳工作。

2.分布直动式直角电磁脉冲阀,这种电磁阀是直动式和先导式两种阀门原理的结合,当电磁脉冲阀入口和出口的压差下降时,接通电源后,吸力会把先导小阀门和主阀门关闭件一次提起,然后阀门打开,相反,断电后,直角电磁脉冲阀的阀门关闭。

其特点是能够在零压差和真空,或者高压时都能够正常工作。

3.先导式直角电磁脉冲阀的工作原理是接通电源后,吸力会把先导孔打开,然后上腔室的压力会迅速下降,会造成直角电磁脉冲阀关闭件形成上低下高的压差从而造成关闭件向上移动,阀门打开。

然后断电后,弹簧会把先导孔关闭,从而关闭阀门。

其特点是流体的压力范围上限比较高。

直角电磁脉冲阀的工作原理是其能够正常工作的基础,客户在选择直角电磁脉冲阀时一定要先了解直角电磁脉冲阀的工作原理,然后选择合适的产品,这样才能保持其在袋式除尘器中安全稳定的工作。

脉冲电磁阀的工作原理【附图】

脉冲电磁阀的工作原理【附图】

什么是脉冲电磁阀,它工作原理是什么,下面随小编一起来看看吧。

通过导线将电磁阀体内线圈输入正向脉冲信号,线圈产生的工作磁通,使动芯吸合,打开阀门。

当停止正向脉冲信号输入时,动芯释放,动芯在弹簧力的作用下回复到初始状态,关闭阀门另外有自保持型的,停止输入正向脉冲或断电后也能保持,需要输入负向脉冲信号才能复位。

脉冲电磁阀的工作原理,是利用电器的脉冲转化为机械的脉动,使得脉动气体的强大能量变成动量,在短时间内释放产生巨大冲力,用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定.。

通过导线将电磁阀体内线圈输入脉冲信号,脉冲阀受脉冲喷吹控制仪输出信号的控制,依靠阀的前后两个气室的压力变化,使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。

橡胶膜片的直径决定橡胶膜片的行程大小及开启和关闭的速度,膜片直径越大其行程也大,喷吹性能也越好。

扩展资料:用途:一般安装在主油路或减振器背压油路中,在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降,以减少换档和锁止解锁冲击,使车辆运行更加平衡。

作用:就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.按阀进出口的角度及进气口的形式可分为三种:1、直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀。

2、直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀。

3、淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

工作条件:电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.电磁脉冲阀环境条件:1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修. 4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.6,电磁脉冲阀的电源条件7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.8,电压规格用尽量优先选用AC220V.DC24V.9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.。

直角电磁脉冲阀工作原理

直角电磁脉冲阀工作原理

直角电磁脉冲阀工作原理

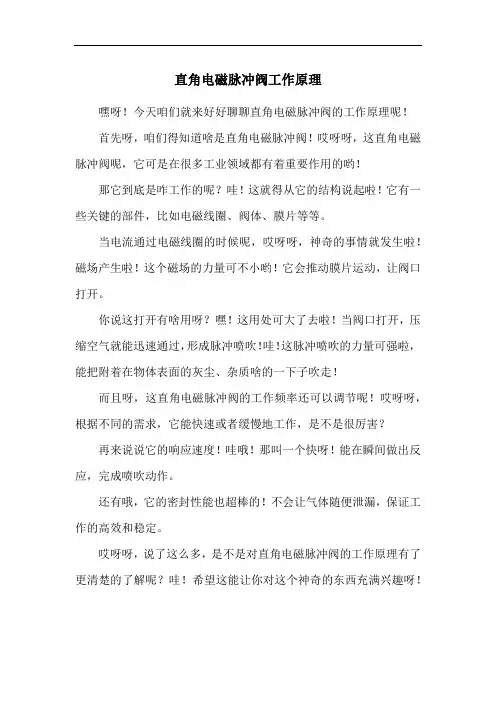

嘿呀!今天咱们就来好好聊聊直角电磁脉冲阀的工作原理呢!
首先呀,咱们得知道啥是直角电磁脉冲阀!哎呀呀,这直角电磁脉冲阀呢,它可是在很多工业领域都有着重要作用的哟!
那它到底是咋工作的呢?哇!这就得从它的结构说起啦!它有一些关键的部件,比如电磁线圈、阀体、膜片等等。

当电流通过电磁线圈的时候呢,哎呀呀,神奇的事情就发生啦!磁场产生啦!这个磁场的力量可不小哟!它会推动膜片运动,让阀口打开。

你说这打开有啥用呀?嘿!这用处可大了去啦!当阀口打开,压缩空气就能迅速通过,形成脉冲喷吹!哇!这脉冲喷吹的力量可强啦,能把附着在物体表面的灰尘、杂质啥的一下子吹走!
而且呀,这直角电磁脉冲阀的工作频率还可以调节呢!哎呀呀,根据不同的需求,它能快速或者缓慢地工作,是不是很厉害?
再来说说它的响应速度!哇哦!那叫一个快呀!能在瞬间做出反应,完成喷吹动作。

还有哦,它的密封性能也超棒的!不会让气体随便泄漏,保证工作的高效和稳定。

哎呀呀,说了这么多,是不是对直角电磁脉冲阀的工作原理有了更清楚的了解呢?哇!希望这能让你对这个神奇的东西充满兴趣呀!。

九正通明--直角式脉冲阀构造与工作原理

九正通明--直角式脉冲阀构造与工作原理

九正通明--直角式脉冲阀构造与工作原理
直角式脉冲阀的特征是阀的空气进出口管呈90度直角。

阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时气室压力将膜片紧贴阀的输出口,脉冲阀处于“关闭”状态。

直通式脉冲阀。

直通式脉冲阀的构造特点是空气进出口中心线在一条直线上,故称直通阀,脉冲阀膜片把脉冲阀分为前、后两个气室,接通压缩空气时脉冲阀处于关闭状态,开启动作原理与直角阀相同,只是气流喷射时的流动方向不同。

直通式脉冲阀的优点就是安装方便,。

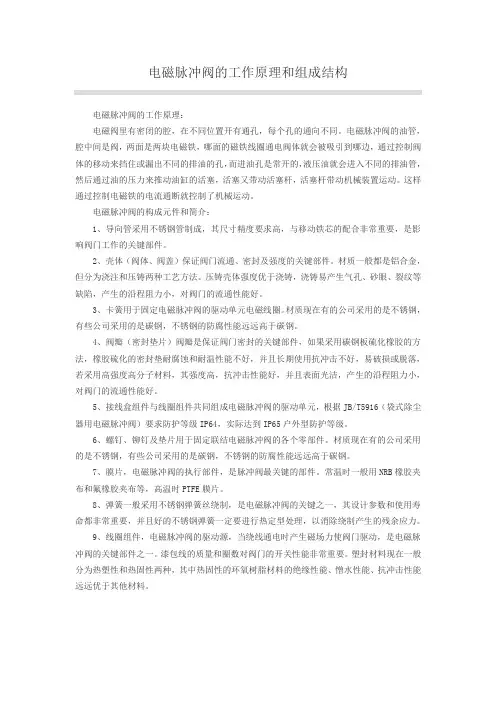

电磁脉冲阀的工作原理和组成结构

电磁脉冲阀的工作原理和组成结构

电磁脉冲阀的工作原理和组成结构电磁脉冲阀的工作原理:电磁阀里有密闭的腔,在不同位置开有通孔,每个孔的通向不同。

电磁脉冲阀的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来挡住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置运动。

这样通过控制电磁铁的电流通断就控制了机械运动。

电磁脉冲阀的构成元件和简介:1、导向管采用不锈钢管制成,其尺寸精度要求高,与移动铁芯的配合非常重要,是影响阀门工作的关键部件。

2、壳体(阀体、阀盖)保证阀门流通、密封及强度的关键部件。

材质一般都是铝合金,但分为浇注和压铸两种工艺方法。

压铸壳体强度优于浇铸,浇铸易产生气孔、砂眼、裂纹等缺陷,产生的沿程阻力小,对阀门的流通性能好。

3、卡簧用于固定电磁脉冲阀的驱动单元电磁线圈。

材质现在有的公司采用的是不锈钢,有些公司采用的是碳钢,不锈钢的防腐性能远远高于碳钢。

4、阀瓣(密封垫片)阀瓣是保证阀门密封的关键部件,如果采用碳钢板硫化橡胶的方法,橡胶硫化的密封垫耐腐蚀和耐温性能不好,并且长期使用抗冲击不好,易破损或脱落,若采用高强度高分子材料,其强度高,抗冲击性能好,并且表面光洁,产生的沿程阻力小,对阀门的流通性能好。

5、接线盒组件与线圈组件共同组成电磁脉冲阀的驱动单元,根据JB/T5916(袋式除尘器用电磁脉冲阀)要求防护等级IP64,实际达到IP65户外型防护等级。

6、螺钉、铆钉及垫片用于固定联结电磁脉冲阀的各个零部件。

材质现在有的公司采用的是不锈钢,有些公司采用的是碳钢,不锈钢的防腐性能远远高于碳钢。

7、膜片,电磁脉冲阀的执行部件,是脉冲阀最关键的部件。

常温时一般用NRB橡胶夹布和氟橡胶夹布等,高温时PTFE膜片。

8、弹簧一般采用不锈钢弹簧丝绕制,是电磁脉冲阀的关键之一,其设计参数和使用寿命都非常重要,并且好的不锈钢弹簧一定要进行热定型处理,以消除绕制产生的残余应力。

直角式电磁脉冲阀工作原理图【附图】

直角式电磁脉冲阀工作原理图【附图】

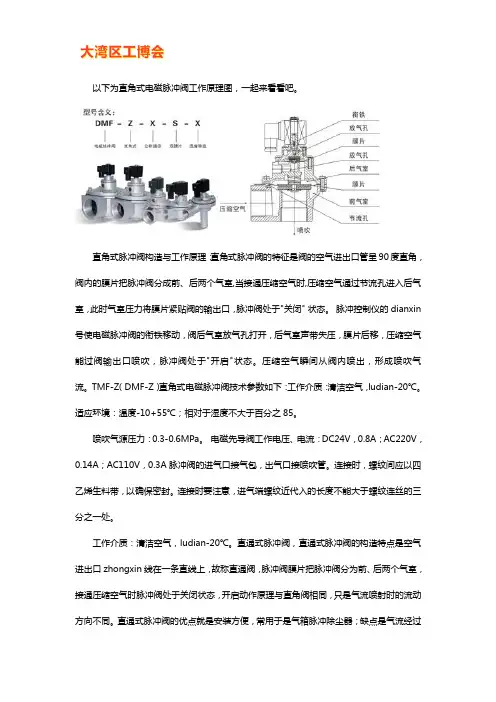

以下为直角式电磁脉冲阀工作原理图,一起来看看吧。

直角式脉冲阀构造与工作原理:直角式脉冲阀的特征是阀的空气进出口管呈90度直角,阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时气室压力将膜片紧贴阀的输出口,脉冲阀处于"关闭" 状态。

脉冲控制仪的dianxin 号使电磁脉冲阀的衔铁移动,阀后气室放气孔打开,后气室声带失压,膜片后移,压缩空气能过阀输出口喷吹,脉冲阀处于"开启"状态。

压缩空气瞬间从阀内喷出,形成喷吹气流。

TMF-Z(DMF-Z)直角式电磁脉冲阀技术参数如下:工作介质:清洁空气,ludian-20℃。

适应环境:温度-10+55℃;相对于湿度不大于百分之85。

喷吹气源压力:0.3-0.6MPa。

电磁先导阀工作电压、电流:DC24V,0.8A;AC220V,0.14A;AC110V,0.3A 脉冲阀的进气口接气包,出气口接喷吹管。

连接时,螺纹间应以四乙烯生料带,以确保密封。

连接时要注意,进气端螺纹近代入的长度不能大于螺纹连丝的三分之一处。

工作介质:清洁空气,ludian-20℃。

直通式脉冲阀,直通式脉冲阀的构造特点是空气进出口zhongxin线在一条直线上,故称直通阀,脉冲阀膜片把脉冲阀分为前、后两个气室,接通压缩空气时脉冲阀处于关闭状态,开启动作原理与直角阀相同,只是气流喷射时的流动方向不同。

直通式脉冲阀的优点就是安装方便,常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大。

TMF-T(DMF-T)直通式电磁脉冲阀与直角脉冲阀技术参数相同。

直角电磁脉冲阀是由电磁先导头,电磁脉冲阀膜片和阀体构成,电磁脉冲阀膜片的后腔面积大于前腔面积,这样确保气压作用力大,使得电磁脉冲阀膜片处于封闭方位,当电磁脉冲阀接受到脉冲操控仪的信号使电磁先导头吸合动柱,翻开卸荷孔,电磁脉冲阀膜片后腔的压力气体敏捷排出,膜片前腔的压力气体将膜片抬起,翻开通道,脉冲阀进行喷吹。

脉冲阀工作原理

脉冲阀工作原理

脉冲阀工作原理
脉冲阀是一种常用于空气压缩系统中的电磁阀,用于控制或切断气体或液体的流动。

其工作原理如下:
1. 结构组成:脉冲阀主要由电磁线圈、磁性铁芯、活塞、弹簧、导管等部件组成。

2. 工作过程:当电磁线圈通电时,磁性铁芯产生磁通量,并通过电磁吸引力将活塞向下拉动。

3. 活塞运动:活塞下行时,阀门打开,气体或液体可以通过导管流动;活塞上行时,阀门关闭,切断气体或液体的流动。

4. 脉冲控制:脉冲阀的开闭过程可以通过控制电磁线圈的通断来实现。

通过控制电磁线圈的通电时间和断电时间的长短,可以调节阀门的开闭频率和开闭时间,从而控制流体的流量和流动模式。

5. 弹簧作用:在电磁线圈通电断电的过程中,弹簧起到回复活塞到初始位置的作用,以确保阀门能够正常关闭。

总结:脉冲阀通过电磁力调节活塞的运动,控制阀门的开闭,从而控制气体或液体的流动。

通过对电磁线圈的通电和断电控制,可以调节阀门的开闭频率和开闭时间,实现对流体的精确控制。

脉冲电磁阀工作原理

脉冲电磁阀工作原理

脉冲电磁阀工作原理
脉冲电磁阀是一种常用于气体或液体控制的设备,它通过电磁力控制阀门开关的机制来控制流体的通断。

其工作原理如下:
1. 结构组成:脉冲电磁阀主要由阀体、阀芯、阀座和电磁线圈等组成。

阀体是一个容器,内部包含阀芯和阀座。

阀芯位于阀体的上部,通过电磁线圈与电源相连。

2. 工作步骤:
- 第一步:当无电流通过电磁线圈时,阀芯处于关闭状态。

此时,流体无法通过阀体上下的通道,无法流过阀座,实现了阀门的密闭。

- 第二步:当电流通过电磁线圈时,产生一个磁场。

这个磁场会使得阀芯产生磁性,从而改变阀芯的位置。

阀芯会上升,与阀座分离,从而打开阀门。

- 第三步:当电流停止通过电磁线圈时,磁场消失,阀芯由于重力下降到原始位置。

阀芯再次与阀座接触,关闭阀门。

3. 工作原理解释:
- 当无电流通过电磁线圈时,阀芯与阀座紧密接触,阻止了气体或液体的流动。

- 当有电流通过电磁线圈时,电磁力使得阀芯上升,与阀座分离,形成一个通道,使流体得以通过。

- 当电流停止通过电磁线圈时,阀芯下降,闭合通道,阻止流体通过。

通过控制电流的开关,可以实现脉冲电磁阀的开关控制,用于
气体或液体的流量控制。

脉冲电磁阀广泛应用于工业自动化系统、水处理系统、空调系统等领域中。

型直角电磁脉冲阀使用说明

型直角电磁脉冲阀使用说明

6、外形尺寸:
B
C A
表 106-1
电磁脉冲阀型号
DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S
连接通气管外径
(mm)
AB
φ26.6
67 45
φ33.5
78 70
φ48.
103 78
尺寸(mm)
CDE F φ 26 26 162 118 80 32 38 192 139 96 51 42 236 170 112
2、组件图示
XBD 型
XBS 型
箱壁连接器组件型号
பைடு நூலகம்表 202-1

电磁阀脉冲阀
组件名称

型号
组件型号
XBD 型箱壁连接器
注 XBS 型箱壁连接器
阀座压紧
1
螺母
阀座密封
2

箱壁连接 3 器本体
箱壁压紧
4
螺母
箱壁密封
5

DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S DCF-ZM-20 DCF-ZM-25 DCF-ZM-40S
φ48
专用活接头
XC-HJD(ZM)-25
DCF-ZM-25
XBD 型箱壁连接器
XC-XBD-25
XBS 型箱壁连接器
XC-XBS-25
通气管(DN25)
φ33.5
专用活接头
XC-HJD(ZM)-20
DCF-ZM-20
XBD 型箱壁连接器

直角式脉冲电磁阀的结构原理

直角式脉冲电磁阀的结构原理

直角式脉冲电磁阀的结构原理直角式脉冲电磁阀是一种广泛应用于工业控制系统中的电磁阀,具有结构简单、响应迅速等特点,因此在诸多工业领域中得到了广泛的应用。

那么,直角式脉冲电磁阀的结构原理是什么呢?一、直角式脉冲电磁阀的基本结构直角式脉冲电磁阀的基本结构由电磁铁、阀体、活塞、弹簧等组成。

其中,电磁铁是电磁阀的核心部件,由铁芯、线圈、电缆接头、接线板等部分组成。

阀体则是将电磁铁与流体管路进行连接并对流体进行控制的部分,通常采用不锈钢材质制成,表面经过电镀等处理,以保证其材质的耐腐蚀性和密封性。

活塞则是阀体内部的活动部件,具体作用是根据电磁铁的工作状态进行上下运动,从而实现流体的控制。

二、直角式脉冲电磁阀的工作原理直角式脉冲电磁阀的工作原理基于电磁铁的磁力作用原理。

当电磁铁通电时,线圈中的电流会在电磁铁的铁芯上产生磁场,磁场的作用下,铁芯会与电磁阀内部的活塞发生磁力作用,从而将活塞向上拉起。

当电磁铁断电时,由于铁芯失去磁性,活塞则会通过弹簧等恢复力的作用回到原来的位置,从而关闭流体管路。

此时,电磁铁与阀体之间的接线板及连线,应该注意防水防潮。

三、直角式脉冲电磁阀的工作周期直角式脉冲电磁阀的周期由开启时间和关闭时间组成。

开启时间是指电磁铁通电后活塞上升的时间,而关闭时间则是指电磁铁断电后恢复力将活塞拉下的时间。

工程中一般采用多个脉冲电磁阀并联形成电磁阀组合,以满足系统需要。

电磁阀的开关周期也需要根据具体应用场景的需要进行调整与控制。

四、直角式脉冲电磁阀的应用领域直角式脉冲电磁阀广泛应用于自动化控制系统、工业生产流程管路、液压及气动控制系统、环保领域等等。

举例而言,在工业控制系统中,直角式脉冲电磁阀可以用以控制油或者水的进出,同时可以控制管道中的压力大小;在环保领域中,则可以用以控制废气的排放量和某些化学物质的加入量。

总之,直角式脉冲电磁阀结构简单、响应迅速等特点制造过程和使用过程中需要加强防水,不然会严重的影响电磁阀的寿命。

详谈电磁脉冲阀工作原理介绍及技术要求

详谈电磁脉冲阀工作原理介绍及技术要求

详谈电磁脉冲阀工作原理介绍及技术要求电磁脉冲阀的种类较多,不同的电磁脉冲阀有不同的工作原理,这对于用户在使用时会带来方便上的问题,下面我们来介绍下,不同电磁脉冲阀的工作原理和相关技术要求。

一:电磁脉冲阀工作原理淹没式电磁脉冲阀工作原理:膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动,阀后气室放气孔打开,后气室迅速失压,膜片后移。

压缩空气通过阀输出口喷吹,电磁脉冲阀处于"开启”状态。

脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。

电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度,它适用于储气包与除尘喷吹管的安装连接,气流畅通,能提供符合要求的脉冲清灰气道。

电磁脉冲阀是脉冲袋式除尘器清灰系统的压缩空气“开关”。

受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力个收尘效率。

直角式电磁脉冲阀工作原理:电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度,它适用于储气包与除尘喷吹管的安装连接,气流畅通,能提供符合要求的脉冲清灰气道。

膜片把电磁脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于关闭状态,脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。

脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。

是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。

电磁脉冲阀工作原理

电磁脉冲阀工作原理

电磁脉冲阀工作原理
电磁脉冲阀是一种采用电磁力控制的阀门,用于控制流体介质的通断。

其工作原理可以按以下步骤进行解析:
1. 构造:电磁脉冲阀通常由电磁铁、密封材料和阀体三部分组成。

电磁铁由线圈、铁芯和阀杆组成,通过控制线圈通电时产生的电磁力来实现阀杆的运动。

密封材料用于保证阀门的密封性能。

阀体则负责流体介质的通断。

2. 工作步骤:当电磁铁线圈不通电时,阀杆与阀门处于关闭状态。

当线圈通电时,电流通过线圈产生的磁场会使阀杆受到电磁力的作用,向上运动。

3. 通断控制:通常通过控制电磁铁线圈通电时间和电流的大小来控制阀门的通断。

当电磁铁线圈通电时间较短或电流较小时,阀门的通断速度较慢;当电磁铁线圈通电时间较长或电流较大时,阀门的通断速度较快。

4. 功能应用:电磁脉冲阀广泛应用于工业领域的流体控制系统中,例如液压系统、燃气系统、水处理系统等。

通过根据实际需要控制电磁铁的通断状态,可以实现对流体介质的准确控制。

总结来说,电磁脉冲阀通过控制线圈电流的通断来产生电磁力,从而控制阀杆的运动,实现对流体介质的通断控制。

其具有操作简单、控制精确等优点,在许多工业领域中得到广泛应用。

电磁脉冲阀工作原理

电磁脉冲阀工作原理

电磁脉冲阀工作原理
电磁脉冲阀是一种利用电磁力控制流体流动的装置。

其工作原理如下:
1. 结构:电磁脉冲阀主要由阀体、阀芯、电磁线圈和控制电路组成。

阀体上有进、出口,阀芯可在阀体内做往复运动。

2. 工作过程:电磁脉冲阀工作时,通过控制电路向电磁线圈提供电流,电磁线圈产生一个磁场。

该磁场使得阀芯受到电磁力的作用,向一侧移动,使阀芯打开。

此时流体可以从进口顺利流过,进入出口。

3. 关闭过程:当控制电路切断电流时,电磁线圈中断电,磁场消失。

这种情况下,弹簧的作用下,阀芯会被弹回原来的位置,关闭出口。

这样,流体无法通过电磁脉冲阀。

总结:电磁脉冲阀的工作原理是通过控制电磁力打开或关闭阀芯,从而控制流体的流动。

通过改变控制电路中的电流状况,可以实现对电磁脉冲阀的远程控制及流量的调节。

电磁脉冲阀工作原理介绍 电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭

电磁脉冲阀工作原理介绍 电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭

电磁脉冲阀工作原理介绍电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭,阀体卸荷时,阀后腔内压力气体排放,阀前腔内压力气体被膜片上阴压孔节流,膜片被抬起,脉冲阀进行喷吹。

阀体停止卸荷时,压力气体通过阻尼孔迅速充满阀的后腔,由于膜片两面在阀体上受力面积之差,阀的后腔内,气体作用力大,膜片能可靠的关闭阀的喷吹口,脉冲阀停止喷吹。

电信号是以毫秒计时,脉冲阀开启的一瞬间,产生强大的冲击气流,从而实现瞬间喷吹。

电磁脉冲阀的组成及性能参数 DCF系列电磁脉冲阀部件清单序号部件名数量1阀座12膜片组件13大弹簧14阀盖15先导阀座16O型圈17先导头压板18先导头组件19电磁线圈110小弹簧111通用小膜片组件1电磁脉冲阀的性能参数:工作压力: Z型阀:0.4~0.6Mpa Y型阀:0.2~0.6Mpa ZM型阀:0.4~0.6Mpa 工作介质:环境空气中无腐蚀介质气源介质:温度 55℃,经除油、水处理,过滤精度5 m压力可调的洁净气体电压: DC24V、(AC220V/50HZ)电流: 0.8A (0.05A)使用环境: 1、温度:-25℃~55℃55℃~180℃ 2、空气的相对湿度不超过85% 3、防护等级符合IP64膜片寿命: 100万次脉冲阀寿命:规范安装、正确使用、合理维护的条件下使用五年。

电磁脉冲阀用在除尘领域已经很多年了,为了使广大除尘工作者能够更好的了解电磁脉冲阀的性能及原理,我特在此写了这篇文章,希望能给大家带来方便。

目前常用的脉冲阀有三类:直角脉冲阀、淹没式脉冲阀、和直通脉冲阀。

脉冲阀总的理论为:电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭,阀体卸荷时,阀后腔内压力气体排放,阀前腔内压力气体被膜片上阴压孔节流,膜片被抬起,脉冲阀进行喷吹。

阀体停止卸荷时,压力气体通过阻尼孔迅速充满阀的后腔,由于膜片两面在阀体上受力面积之差,阀的后腔内,气体作用力大,膜片能可靠的关闭阀的喷吹口,脉冲阀停止喷吹。

(完整版)脉冲电磁阀工作原理

(完整版)脉冲电磁阀工作原理

脉冲电磁阀工作原理真启表示,目前北京市场“非转基因”大豆油的数量非常少,确实很难买到。

但目前政府部门针对“转基因”大豆油问题,主要的职责是按照国家规定,对转基因产品的标明进行监管。

对于不按照要求标注的企业,农业主管部门可以对其进行处罚,限期改正,可以没收其违法销售的产品,处以罚款。

至于企业为什么不生产“非转基因”大豆油这样的问题,该负责人表示,这是大豆油生产厂家的企业行为,属于市场调解的范围,他们不便干预。

■哪里能买到“非转基因”大豆油据中国粮油学会专家李志伟介绍,中国国产大豆相比进口大豆,出油率确实较低,用于生产大豆油,成本肯定要比进口转基因大豆高。

目前我国的东北地区有部分厂家生产“非转基因”大豆油。

但由于其规模较小,多数产品都在当地销售,北京市场很难见到。

据说,曾有哈尔滨粮油生产厂家来京与某著名粮油生产商洽谈,愿意为其贴牌生产“非转基因”产品。

但北京的厂家不看好市场需求而放弃了合作。

转基因大豆油安全吗■正方观点转基因大豆通过了国家质检部门安全性评价中国农业大学食品生物技术实验室副主任朱本忠认为:“虽然从科学的技术上没有办法直接断定转基因产品是否对人体有害,但转基因大豆还是通过了国家质检部门的安全性评价,应该是安全的。

”中国农业大学教授黄昆仑认为:“市场上售卖首页>>产品中心>>SLPM磁保持脉冲电磁阀一、产品[磁保持脉冲电磁阀]的详细资料:产品型号:SLPM产品名称:磁保持脉冲电磁阀产品特点:性能特点德国技术性能可靠脉冲保持开启灵活屏蔽技术屏蔽干扰永磁技术高效节能磁保持脉冲电磁阀,脉冲电磁阀,磁保持电磁阀。

二、应用范围:广泛应用于IC卡燃气表、节水灌溉、水表及自动感应卫生洁具、园林绿化自动灌溉、滴灌等自动化控制。

三、工作原理:引进德国先进的脉冲和永磁技术,只需通过控制器切换脉冲的电极触点来改变电磁阀的开关状态,当控制器发出电脉冲时,驱动阀芯克服永磁力产生上下移,阀瓣到位后在永磁作用下处于自保持状态,同时用高端屏蔽技术,防止外界干扰四、技术参数:原理结构: 先导式膜片流体范围:燃气、水、过滤空气(给油或不给油)、液体、轻油等工作压力:0.5~10kgf/cm2最大压力:15kgf/cm2阀体材质:黄铜、316不锈钢温度:0℃~60℃,相对温度不超过85%的场所。

WATSON沃森直角式电磁脉冲阀加拿大进口产品详情

WATSON沃森直角式电磁脉冲阀加拿大进口产品详情

WATSON沃森直角式电磁脉冲阀加拿大进口沃森介绍一、WATSON沃森的简介:沃森公司成立于1983年,开始与西德的GVD公司合资在北美设计和生产除雾器设备。

1986年沃森公司收购并接受了北美市场的GVD所有股份和技术,从那时起沃森公司开发和研究袋式除尘器及相关配件的技术,现在是北美市场上可以提供最完整的袋式除尘清灰技术的专业公司,提供的电磁脉冲阀全部是高品质产品。

沃森公司的市场定位是提供完整的袋式除尘清灰技术,不仅是产品的销售。

因为这样我们可以控制系统中的每一个环节,来确保整个系统的工作性能最优化,从而保证电磁脉冲阀的性能得到充分的发挥。

沃森公司是专业生产布袋除尘器用电磁脉冲阀的厂家,并且可以给提供用户喷吹清灰技术。

沃森公司有应用在行喷吹布袋除尘上的1″~4.5″的电磁脉冲阀,且都使用在电力、水泥、冶金等行业的袋式除尘器上,在各行业有使用5年以上的用户案例,更表明了沃森的专业性。

电磁脉冲阀的质量好坏直接影响布袋除尘器清灰效果,清灰不好将将使布袋除尘器阻力很高,布袋寿命大大降低,容易产生破袋,使得排放不达标。

几百个脉冲阀在大型布袋除尘器中就是几百个故障点,个别脉冲阀的损坏会影响整个清灰效果,所以电磁脉冲阀的质量很重要。

苏州协昌环保科技股份有限公司为沃森公司在亚太地区唯一的代理商,为客户提供技术支持和产品质量跟踪,保障客户生产设备的最佳运行状态。

沃森公司在中国的代理商苏州协昌环保科技股份有限公司长期备有大量现货,及时满足客户的生产需求,以第一时间保障客户正常生产。

二、WATSON沃森优势:1、专业生产厂家;2、五年质量保证;3、完善售后服务。

一、安装说明:TG型直角电磁脉冲阀(内螺纹连接)多阀连接时,为了保证连接的密封性,螺纹旋入的准确位置很难保证一致。

可行的安装方法是,储气箱排气管与脉冲阀连接采用专用活接头连接到位,可以保证各阀安装高度一致的准确位置。

电磁脉冲阀排气管与喷吹管采用空气胶管卡箍连接,可在水平方向前后移动操作,安装维修很方便。

MDFZ直角式脉冲电磁阀

MDFZ直角式脉冲电磁阀

MDFZ直角式脉冲电磁阀一、产品[直角式脉冲电磁阀]的详细资料:产品型号:MDFZ产品名称:直角式脉冲电磁阀产品特点:性能特点德国技术性能可靠特制线圈寿命超长响应迅速启闭灵活精密压铸外观精美直角式脉冲电磁阀,脉冲电磁阀,直角式电磁阀。

二、应用范围:MDF系列直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,达到抖动布袋去尘目的。

三、主要技术参数:型号规格:DN20~DN80适用介质:气体介质温度:0~+60℃阀体材质:铝合金控制方式:常闭电源电压:DC24V、AC220V(其他定制)工作电流:0.8A、0.23A工作压力:0.4-0.6Mpa膜片把脉冲电磁阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,脉冲电磁阀处于“关闭”状态;脉冲喷吹控制仪的电信号使脉冲电磁阀动铁芯上移,阀后气室放气孔打开,后气室迅速失压,膜片上移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态;脉冲喷吹控制仪电信号消失,脉冲电磁阀动铁芯复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,脉冲电磁阀又处于“关闭”状态。

五、MDFZ直角式脉冲电磁阀安装尺寸:型号接口宽度 A B 公制螺纹MDFZ20 20mm G3/4”80 88 128MDFZ25 25mm G1”96 108 136MDFZ40 40mm G3/2”112 131 180MDFZ50 50mm G2”160 180 206MDFZ65 65mm G5/2”188 204 226MDFZ80 80mm G3”200 220 250订货须知:一、①MDFZ直角式脉冲电磁阀产品名称与型号②MDFZ直角式脉冲电磁阀口径③MDFZ直角式脉冲电磁阀是否带附件二、若已经由设计单位选定公司的MDFZ直角式脉冲电磁阀型号,请按MDFZ直角式脉冲电磁阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:ZCS水用电磁阀ZCM煤气电磁阀潜水阀ZCS法兰电磁阀SLPM磁保持脉冲电磁阀SZCZP耐磨电磁阀ZQDF蒸汽电磁阀ZBF22Q自保持电磁球阀2W系列电磁阀ZCR燃气切断阀DMF-Z电磁隔膜阀蒸汽电磁阀电磁阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。

MDFZ直角式脉冲电磁阀

MDFZ直角式脉冲电磁阀

MDFZ直角式脉冲电磁阀一、产品[直角式脉冲电磁阀]的详细资料:产品型号:MDFZ产品名称:直角式脉冲电磁阀产品特点:性能特点德国技术性能可靠特制线圈寿命超长响应迅速启闭灵活精密压铸外观精美直角式脉冲电磁阀,脉冲电磁阀,直角式电磁阀。

二、应用范围:MDF系列直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,达到抖动布袋去尘目的。

三、主要技术参数:型号规格:DN20~DN80适用介质:气体介质温度:0~+60℃阀体材质:铝合金控制方式:常闭电源电压:DC24V、AC220V(其他定制)工作电流:0.8A、0.23A工作压力:0.4-0.6Mpa膜片把脉冲电磁阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,脉冲电磁阀处于“关闭”状态;脉冲喷吹控制仪的电信号使脉冲电磁阀动铁芯上移,阀后气室放气孔打开,后气室迅速失压,膜片上移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态;脉冲喷吹控制仪电信号消失,脉冲电磁阀动铁芯复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,脉冲电磁阀又处于“关闭”状态。

五、MDFZ直角式脉冲电磁阀安装尺寸:型号接口宽度 A B 公制螺纹MDFZ20 20mm G3/4”80 88 128MDFZ25 25mm G1”96 108 136MDFZ40 40mm G3/2”112 131 180MDFZ50 50mm G2”160 180 206MDFZ65 65mm G5/2”188 204 226MDFZ80 80mm G3”200 220 250订货须知:一、①MDFZ直角式脉冲电磁阀产品名称与型号②MDFZ直角式脉冲电磁阀口径③MDFZ直角式脉冲电磁阀是否带附件二、若已经由设计单位选定公司的MDFZ直角式脉冲电磁阀型号,请按MDFZ直角式脉冲电磁阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:ZCS水用电磁阀ZCM煤气电磁阀潜水阀ZCS法兰电磁阀SLPM磁保持脉冲电磁阀SZCZP耐磨电磁阀ZQDF蒸汽电磁阀ZBF22Q自保持电磁球阀2W系列电磁阀ZCR燃气切断阀DMF-Z电磁隔膜阀蒸汽电磁阀电磁阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。

直角电磁脉冲阀与压力气包、箱壁连接器、喷吹管 -

直角电磁脉冲阀与压力气包、箱壁连接器、喷吹管 -

DN40
φ48 62.2 76.2 47 50 46 62.2 111.4 47 50 89
4、箱壁连接器与配套组件明细表
表 204-1
箱壁连接器名称 箱壁连接器型号 Z 型电磁冲阀型号 专用活接头型号

单螺纹 箱壁连接器
双螺纹 箱壁连接器
XC-XBD-20 XC-XBD-25 XC-XBD-40 XC-XBS-20 XC-XBS-25
XC-XBS-25 φ33.5
钢丝胶管
φ32×3
卡箍
φ(27-51)
专用活接头
XC-HJD(Z)-20
XBD 型箱壁连接器
XC-XBD-20
DCF-Z-20
XBS 型箱壁连接器 通气管(DN20)
XC-XBS-20 φ26.6
钢丝胶管
φ25×3
卡箍
φ(21-38)
注: 1.尺寸单位为毫米。 2..通气管尺寸φ48. mm, φ33.5mm. φ26.6mm 均为钢管外径。
电磁脉冲阀组件名称
序号 名

1 电磁线圈
2 先导头组件
3 先导头压板
4 压板 O 型密封圈
5 先导头阀座
6 小弹簧
7 通用小膜片组件
8 S 阀盖
9 大弹簧
10 大膜片组件
11 Z 阀座


1、 DCF-Z-20 和 DCF-Z-25 电磁脉 冲阀是单膜片结构,不设序号 5、 6、7 三种组件。
2、 提出组件名称和所属电磁脉冲 阀型号可供贷。
1”
25
G1”
DCF-Z-40S
1½"
40
G1½"
DCF-Z-50S
2"
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

结构特点:
DCF—Z型直角式电磁脉冲阀(又称直角式电磁阀,直角式脉冲阀,直角式阀),进出气口连接孔为寸制管螺纹结构。

改进后的DCF—Z型直角式电磁脉冲阀,增加了脉冲阀排气室容积;改进了直角式电磁脉冲阀的导磁材料;改进了膜片和压力弹簧的结构及材质,使直角式电磁脉冲阀的排气量增加,提高了电磁阀的磁感应强度和灵敏度,提高了电磁脉冲阀工作的可靠性和工作的稳定性,延长了电磁脉冲阀的使用寿命。

工作原理:
直角式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。

电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。

技术标准:
工作压力:0.4~0.6MPa
工作介质:清洁空气
电压:DC24V、(AC220V/50HZ)
使用环境:
①温度:-25℃~85℃
②空气的相对湿度不超过85%
膜片寿命:100万次。

相关文档
最新文档
