图样画法教学设计及教案

正确不正确
图11剖切面后的可见轮廓
（四）剖视图的标注
一般应在剖视图的上方用大写的拉丁字母标出剖视图的名称“×－×”。在相应视图上用剖切符号（粗短画，长度约为6d，d为粗实线宽度）表示剖切位置，用箭头表示投射方向，并标注相同的字母，如图12。
当剖视图按投影关系配置，中间又没有其它图形隔开时，可省略箭头。
斜视图断裂边界的画法与局部视图相同。斜视图通常按向视图的配置形式配置并标注，如图7（a）。必要时，允许将斜视图旋转配置（将图形转正），但须标上旋转符号(画法如图8)。且视图名称的大写拉丁字母应靠近旋转符号的箭头端，箭头所指方向应与实际旋转方向一致，如图7(b)。也允许将旋转角度标注在字母之后。
(a)(b)
基本投影面的展开方法如图2所示，展开后的六个基本视图，其配置关系如图3。六个基本视图仍遵循“三等”规律，即主、俯、仰视图长对正，主、左、右、后视图高平齐，俯、左、仰、右视图宽相等。对于方位关系，应注意俯、左、仰、右视图都反映形体的前后关系，远离主视图的一侧为形体的前面，靠近主视图的一侧为形体的后面；后视图反映左右关系，但其左边为形体的右面，右边为形体的左面。

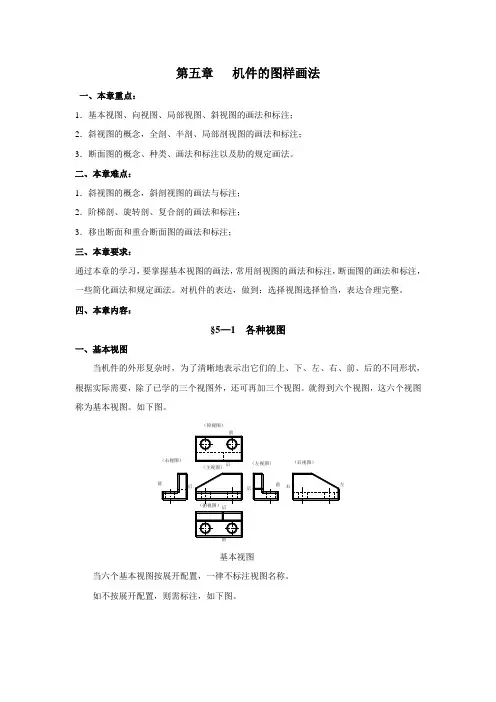

一、基本视图
机件向基本投影面投射所得的视图称为基本视图。
图1（a）所示为形成三视图的三个投影面（V、H、W面）。在原有三个投影面的基础上各增加一个与之平行的投影面，构成一个正六面体。以正六面体的六个面作为基本投影面，将机件置于六面体中，分别向六个基本投影面投射，得到六个基本视图：除主、俯、左视图外，还有后视图（自后向前投射）、仰视图（自下向上投射）和右视图（自右向左投射）如图1（b）。
图20波浪线错误画法图21以轴线代替波浪线
采用单一剖切平面的局部剖视图，剖切位置明显时通常省略标注。
四、画剖视图的其它规定
（1）对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构的剖面区域内不画剖面线，而用粗实线将它和相邻部分分开，如图22的主视图。但当这些结构被横向剖切时，仍应按正常画法绘制，如图22的A－A剖视图。
图22肋板的剖切画法
（2）带有规则发布结构要素（如肋、轮辐、孔等）的回转零件，可将这些结构要素旋转到剖切平面上画出，如图23。
(3)作图时须分清机件的移去部分和剩余部分，仅画剩余部分；还须分清机件被剖切部位的实体部分和空心部分，剖面线仅在实体部分，即剖面区域画出。
(4)剖视图是机件被剖切后剩余部分的完整投影，所以，凡是剖切面后的可见轮廓线应全部画出，不得遗漏，如图11。而剖切面后的不可见轮廓，若已在其它视图中表示清楚时，图中的虚线应省略不画。还需注意的是，剖面区域内部不会有粗实线存处在几个相互平行的平面上时，可采用几个平行的剖切平面，如图14。
采用几个平行的剖切平面时，必须标注剖视图名称和剖切位置，若剖视图按投影关系配置，中间又没有其他图形隔开时，允许省略箭头，如图14。
对于几个平行的剖切平面的转折，应注意：在剖视图中不应画出转折平面的投影；不应在图形的轮廓线处转折；转折平面应与剖切平面垂直；应避免不完整的要素；如图15。
图样画法
【教学目标】
1．理解基本视图的形成、名称及配置关系，掌握向视图、局部视图、斜视图的画法、标注及其应用。
2．理解剖视的概念，掌握其基本画法和标注方法。
3．掌握剖切面和剖视图的种类以及它们的画法、标注和应用。
4．熟悉断面图的画法、应用和标注。
5．了解局部放大图和简化画法。
6．了解第三角投影。
【重点、难点】
如图9(a)所示机件，若采用图9(b)所示的视图表达方案，则其上的孔、槽结构在主视图中均为虚线。
如果采用剖视的方法，即用过机件前后对称面的剖切面剖开机件，将其前半部分移去，并将后半部分向V面投射如图10(a)。这样，不可见的孔和槽变为了可见的，视图上的虚线在剖视图中变为了实线，如图10(b)。
（二）剖面区域的表示法
图13所示的机件，采用了正垂面剖切，得到A－A剖视图，该剖视图既能将凸台上圆孔的内部结构表达清楚，又能反映顶部方法兰的实形。
图13不平行于任何基本投影面的单一剖切平面
当机件有倾斜的内部结构要表达时，宜采用不平行于任何基本投影面的单一剖切平面。这时的剖视图必须完整标注。
与斜视图相同，采用不平行于任何基本投影面的单一剖切平面剖切得到的剖视图应尽量配置在投射方向上，如图13中的A－A，也可将其平移或旋转，如图13中的A－A 。
（二）半剖视图
当机件具有对称平面，向垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图。半剖视图适用于内、外形状均需表达的对称机件或基本对称机件。
(a)
(b)
图18半剖视图
如图18(a)所示，由于机件左右对称，主视图可画成半剖视图，即以左右对称线为界，一半画成剖视图，另一半画成视图。这样就能用一个图形同时将这一方向上机件的内、外形状表达清楚，既减少了视图数量，又使得图形相对集中，便于画图和读图。采用半剖视图的表达方案如图18(b)，由于机件前后也对称，俯视图以前后对称线为界也画成了半剖视图。
假想用剖切面剖开机件，剖切面与机件的接触部分称为剖面区域。不需在剖面区域中表示材料的的类别时，可采用通用剖面线表示。
通用剖面线用一组等间隔的平行细实线绘制,一般与主要轮廓或剖面区域的对称线成45°角。同一机件的各个剖面区域，其剖面线画法应一致。
(a)(b)
图9机件的视图表达
(a)(b)
图10机件的剖视图表达
重点：局部视图和斜视图；剖视的概念和各种剖视图；断面图。
难点：各种表达方法的标注；表达方法的综合选用
【能力训练】
课后练习：由已知的视图补画基本视图、向视图、局部视图、斜视图；补画剖视图中的漏线；将视图改画为剖视；画指定位置的断面图。
尺规图作业：根据模型或轴测图，采用适当的表达方法画出一组视图（含剖视）。
向视图必须标注。通常在其上方用大写的拉丁字母标注视图的名称，在相应视图附近用箭头指明投射方向，并标注相同的字母，如图4。
三、局部视图
将机件的某一部分向基本投影面投射所得的视图称为局部视图。
如图5所示的机件，主、俯视图没有把圆筒上左侧凸台和右侧拱形槽的形状表达清楚，若为此画出左视图和右视图，则大部分表达内容是重复的，因此，可只将凸台及开槽处的局部结构分别向基本投影面投射，即得两个局部视图。
【教学目标】（1）熟悉基本视图的形成、名称及配置关系。（2）掌握向视图的画法、标注及其应用。（3）掌握局部视图的画法、标注及其应用。（4）掌握斜视图的画法、标注及其应用。
【重点】向视图、局部视图、斜视图的画法、标注及其应用。
【难点】局部视图、斜视图的画法及标注。
【教学内容】
视图用于表达机件的外部结构形状，根据国家标准《技术制图 图样画法 视图》（GB/T 17451－1998）的规定，视图有基本视图、向视图、局部视图和斜视图。
图5局部视图的画法和标注
局部视图的断裂边界应以波浪线（或双折线）表示，当所表示的局部视图的外形轮廓成封闭时，则不必画出其断裂边界线，如图5。
局部视图应按照向视图的配置形式配置并标注，如图5中的局部视图A。当局部视图按基本视图的配置形式配置，中间又没有其它图形隔开时，可省略标注，如图5中表示左侧凸台的局部视图。
四、斜视图
机件向不平行于基本投影面的平面投射所得的视图称为斜视图。
图6斜视图的形成
如图6所示，机件右侧的倾斜结构在各基本投影面上都不能反映实形，为此，增设一个与倾斜部分平行的正垂面作为辅助投影面，将倾斜结构向辅助投影面投射，即可得到反映该部分实形的视图，即斜视图。
图7(a)所示为该机件的一组视图，在主视图基础上，采用斜视图清楚地表达出了其倾斜部分的实形，同时，采用局部视图代替俯视图，避免了倾斜结构在视图上的复杂投影。
若需在剖面区域中表示材料的类别时，应采用特定的剖面符号表示。机械图样中，金属材料采用通用剖面线，非金属材料一般采用正负45°交叉的网状线表示。
（三）画剖视图要注意的问题
(1)剖视图剖开机件是假想的。当机件的一个视图画成剖视图后，其它视图不受影响，如图10(b)的俯视图。
(2)选择剖切面的位置时，应通过相应内部结构的轴线或对称平面，以完整地反映它的实形。剖切面可以是平面，也可以是曲面（圆柱面），还可以是多个面的组合。但应用最多的是采用与基本投影面平行的平面作为剖切面。
半剖视图中，视图与剖视图的分界线应是细点画线而不应画成粗实线。由于图形对称，机件的内部结构已在半个剖视图中表达清楚，因此，另一半视图中，表达内部结构的虚线应省略不画。
半剖视图的标注方法与全剖视图相同。在图18(b)中，由于剖得主视图的剖切平面与机件的前后对称面重合，故可省略标注。而剖得俯视图的剖切平面不是机件的对称面，故需标出剖切符号和字母，但可省略箭头。
当基本视图按图3的形式配置时，称为按投影关系配置，一律不注视图的名称。
(a)(b)
图1基本投影面
图2六个基本投影面的展开方法
图3六个基本视图的配置
二、向视图
向视图是指可自由配置的基本视图。
图4向视图的配置和标注
在实际绘图过程中，有时难以将六个基本视图按图3的形式配置，此时可采用向视图的形式配置。如图4所示，机件的右视图、仰视图和后视图没有按投影关系配置而成为向视图。
（三）局部剖视图
用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
局部剖视图也是一种内外形状兼顾的剖视图，但它不受机件是否对称的限制，其剖切位置和剖切范围可根据表达需要确定，是一种比较灵活且应用广泛的表达方法，如图19。
图19局部剖视图
局部剖视图用波浪线（或双折线）分界，波浪线表示机件实体断裂面的投影，不能超出图形；不能穿越剖切平面和观察者之间的通孔、通槽；并不得和图形上其它图线重合，如图20。当被剖切的局部结构为回转体时，允许将该结构的轴线作为局部剖视与视图的分界线，如图21的主视图。
【教学内容】
当机件的内部结构较复杂时，视图中就会出现很多虚线，这给画图、读图及标注尺寸增加了困难。为了清晰地表达机件的内部形状，国家标准规定了剖视图的画法。
