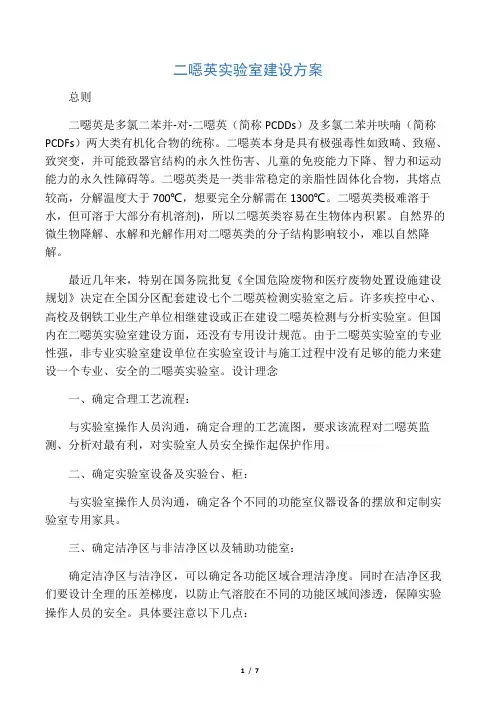

二噁英实验室建设方案

总则

二噁英是多氯二苯并-对-二噁英（简称PCDDs）及多氯二苯并呋喃（简称PCDFs）两大类有机化合物的统称。二噁英本身是具有极强毒性如致畸、致癌、致突变，并可能致器官结构的永久性伤害、儿童的免疫能力下降、智力和运动能力的永久性障碍等。二噁英类是一类非常稳定的亲脂性固体化合物，其熔点较高，分解温度大于700℃，想要完全分解需在1300℃。二噁英类极难溶于水，但可溶于大部分有机溶剂)，所以二噁英类容易在生物体内积累。自然界的微生物降解、水解和光解作用对二噁英类的分子结构影响较小，难以自然降解。

最近几年来，特别在国务院批复《全国危险废物和医疗废物处置设施建设规划》决定在全国分区配套建设七个二噁英检测实验室之后。许多疾控中心、高校及钢铁工业生产单位相继建设或正在建设二噁英检测与分析实验室。但国内在二噁英实验室建设方面，还没有专用设计规范。由于二噁英实验室的专业性强，非专业实验室建设单位在实验室设计与施工过程中没有足够的能力来建设一个专业、安全的二噁英实验室。

设计理念

一、确定合理工艺流程：

与实验室操作人员沟通，确定合理的工艺流图，要求该流程对二噁英监测、分析对最有利，对实验室人员安全操作起保护作用。

二、确定实验室设备及实验台、柜：

与实验室操作人员沟通，确定各个不同的功能室仪器设备的摆放和定制实验室专用家具。

三、确定洁净区与非洁净区以及辅助功能室：

确定洁净区与洁净区，可以确定各功能区域合理洁净度。同时在洁净区我们要设计全理的压差梯度，以防止气溶胶在不同的功能区域间渗透，保障实验操作人员的安全。具体要注意以下几点：

A.洁净空调设计符合洁净厂房设计规范；

B.确定不同功能区域的压差；

C.确定人流、物流通道，要求入口严格执行人流、物流分开；并要求物料

传递线路最短；

D.确定潜在污染外溢的防护措施；

E.确定实验室“三废”排放需满足标准；

F.确定实验室通信、消防设施齐全和实验室自我保护功能、必要的检测、

显示、报警功能；

建筑结构平面布局

由于二噁英实验室洁净工程的特殊要求，因此造价比较昂贵。所以平面布局不能过于繁琐，否则个别的实验室并不能真正起多少实际作用，反而造成浪费。

一、二噁英实验功能区域主要组成：

针对实验室主要用途、基本性能指标等特点，确定合理功能区域划分，同时实验室功能区域划分应满足有足够空间安装通风橱、中央实验台、普通工作台及其基本的设备如冰箱、蒸发仪器的要求。对于二噁英实验室我们建议试验区有功能区域如下：样品保管室、高浓前处理室、低浓前处理室、仪器分析室、操作与筛选室、采样仪器存放样室、废液保管室、试剂保管与存放室；数据处理中心。其中样品保管室、高浓前处理室、低浓前处理室、仪器分析室、操作与筛选室、采样仪器存放室为洁净实验区；废液保管室、试剂保管与存放室为非洁净实验区；数据处理中心可设置在与实验室相邻的普通办公区。

二、人员净化和物料净化

1、洁净区人员净化：经净鞋→普通外衣存放区→洁净更衣→风淋或缓冲→

进入洁净实验室区域；进入实验室人员必须穿洁净服。

2、样品物流通道：经缓冲→物料净化传递口进入样品保管室等洁净实验室

区域，通道应设计成单向性；

3、试剂物流通道：经试剂保管室→净化传递口试剂配置→进入洁净实验室

区域，通道应设计成单向性；

4、废品物流通道：经废液保管室→缓冲→出实验室区域，通道应设计成单

向性。

三、任何物料进入洁净实验室不能原路返回并且传递窗双门要求联动互锁;

建筑结构

一、实验室耐火极限不应低于二级。

二、洁净室的建筑围护结构和室内装修，应选用气密性良好，且在温度和湿度等变化作用下变形小的材料。墙面内装修当需附加构造骨架和保温层时。应采用非燃烧体或难燃烧体

三、墙壁和顶棚：表面应平整、光滑、不起尘、便于清洁、并应减少凹凸面；并有可靠的密闭措施。我司建议采用0.375mm钢板厚50mm彩钢板材料装修。墙壁与墙壁，墙壁与顶棚采用铝合金圆弧连接。

四、洁净室技术夹层的墙面、顶棚宜抹灰。如需在技术夹层内更换高效空气过滤器时，宜增刷涂料饰面。地面、回风地沟和位于地下的技术夹层，应采用防水或防潮、防霉措施。建筑风道和回风地沟的内表面装修标准，应与整个送、回风系统相适应，并应易于除尘。

五、地面：地面应平整、耐磨、易清洗、不易积静电，避免暄光、不开裂，并有可靠的密闭措施，能够耐常规化学试剂的腐蚀；我司建议采用增强型环氧树脂自流坪或PVC卷材。

六、门窗：实验室门窗要求有良好的密闭性，应采用彩钢板洁净密封门，且门应具有自行关闭功能。净化区与外墙相连侧应采用双层玻璃，并应有良好的气密性。

七、洁净室门窗、墙壁、顶棚、地（楼）面的构造和施工缝隙，均应采取可靠的密封措施。

八、洁净室内的色彩宜淡雅柔和。室内各表面材料的光反射系数，顶棚和墙面宜为0．6－0．8；地面宜为0．15--0．35。

空调通风系统

一、实验室气流组织必须合理，避免死角过大，压差必须设置合理。

笔者建议实验室内气压相对外界保持负压，并以各功能区域污染程度高低确定相对该区域相对负压值，保证污染度最重的区域相对负压最高；室内排风口应设置在合理布置；并且不得有障碍。

二、排风系统：实验室排风系统必须经无害化处理，建议采用活性炭过滤器对排风进行处理，活性炭过滤器安装位置应合理，便于进行检漏和更换，不应安装于排风机的正压端，因这样既不能保护排风机、又不能满足污染的排风段必须负压要求。

三、生物安全柜：我司强烈建议用户在低、中、高浓度前处理室中配备最少为CLASSⅡ-C生物安全柜产品，以确保实验操作人员的安全。

四、通风橱：通风橱排风量需达到一定排放量，已达到防止有害气体溢出来以满足实验室人员的要求。从节约能源考虑，我司建议采用补风型通风橱，以节省空调负荷，并达到稀释通风柜内有害气体的浓度。为确保正实验室洁净度，通风橱必须经高效过滤处理。

五、空调及空气处理系统：由于二噁英实验室试验区空调不应该采用分体空调或立柜式空调器，因空调器本身是一个微生物滋生装置，会污染实验室环境。并且达不到大焓差要求，建议采用组合式空调机组以满足空气的冷、热、湿处理及实验室内洁净度要求功能。组合式空调机组含有初效过滤新风段、中效过滤段、表冷段、加热段、加湿段。鉴于二噁英极强毒性，建议实验室空调机组为全新风机组。对于有特殊温湿度要求的房间（如仪器分析室）需采用恒温恒湿精密空调。空气处理系统末端需设有高效过滤器。
