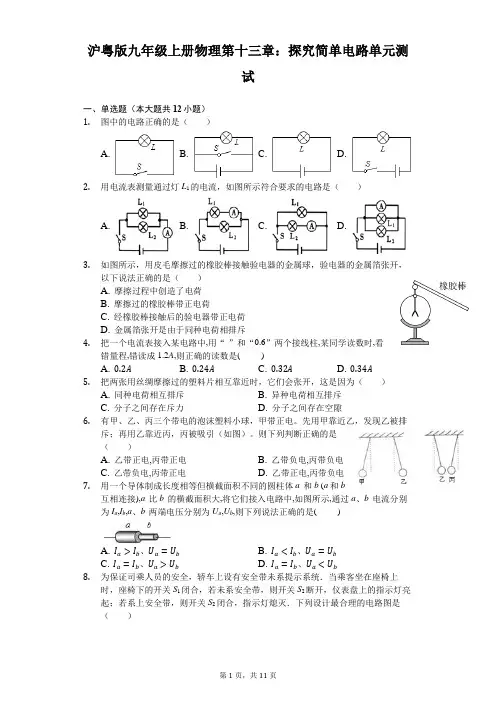

沪粤版九年级上册物理第十三章探究简单电路单元测试(含解析)

沪粤版九年级上册物理第十三章探究简单电路单元测试(含解析)

沪粤版九年级上册物理第十三章:探究简单电路单元测试一、单选题(本大题共12小题)1.图中的电路正确的是()A. B. C. D.2.用电流表测量通过灯L1的电流,如图所示符合要求的电路是()A. B. C. D.3.如图所示,用皮毛摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔张开,以下说法正确的是()A. 摩擦过程中创造了电荷B. 摩擦过的橡胶棒带正电荷C. 经橡胶棒接触后的验电器带正电荷D. 金属箔张开是由于同种电荷相排斥4.把一个电流表接入某电路中,用“-”和“0.6”两个接线柱,某同学读数时,看错量程,错读成1.2A,则正确的读数是( )A. 0.2AB. 0.24AC. 0.32AD. 0.34A5.把两张用丝绸摩擦过的塑料片相互靠近时,它们会张开,这是因为()A. 同种电荷相互排斥B. 异种电荷相互排斥C. 分子之间存在斥力D. 分子之间存在空隙6.有甲、乙、丙三个带电的泡沫塑料小球,甲带正电。

先用甲靠近乙,发现乙被排斥;再用乙靠近丙,丙被吸引(如图)。

则下列判断正确的是()A. 乙带正电,丙带正电B. 乙带负电,丙带负电C. 乙带负电,丙带正电D. 乙带正电,丙带负电7.用一个导体制成长度相等但横截面积不同的圆柱体a和b (a和b互相连接),a比b的横截面积大,将它们接入电路中,如图所示,通过a、b电流分别为I a,I b,a、b两端电压分别为U a,U b,则下列说法正确的是( )A. I a>I b、U a=U bB. I a<I b、U a=U bC. I a=I b、U a>U bD. I a=I b、U a<U b8.为保证司乘人员的安全,轿车上设有安全带未系提示系统.当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S2闭合,指示灯熄灭.下列设计最合理的电路图是()A. B.C. D.9.图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为()A. 8V2VB. 10V2VC. 2V8VD. 2V 10V10.在如图所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则灯L1和L2中的电流分别为()A. 0.98A,0.22AB. 1.2A,0.22AC. 0.96A,0.24AD. 0.24A,1.2A11.如图所示,甲、乙、丙分别可能是灯泡L2、电流表或电压表,关于它们的连接情况,下列说法正确的是( )A. 若甲是灯泡L2,乙是电流表,丙是电压表,灯泡L1和L2并联B. 若甲是电流表,乙是灯泡L2,丙是电压表,灯泡L1和L2并联C. 若甲是电压表,乙是灯泡L2,丙是电流表,灯泡L1和L2串联D. 若甲是灯泡L2,乙是电压表,丙是电流表,灯泡L1和L2串联12.如图所示,连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3,且I1>I2>I3,则此部分电路中允许通过的最大电流是()A. I1B. I2C. I3D. I1+I2+I3二、填空题(本大题共6小题)13.用塑料棒摩擦毛衣,塑料棒能够吸引纸屑,说明带电体具有______的性质,如果用摩擦过的塑料棒接触验电器金属小球(如图所示),验电器的金属箔片张开,这是因为箔片带______(同/异)种电荷相互排斥,摩擦起电的实质是______在物质间转移。

沪粤版九年级上册物理 第十三章 探究简单电路 单元测试

沪粤版九年级上册物理 第十三章 探究简单电路 单元测试

沪粤版九年级上册物理第十三章探究简单电路单元测试一、单选题1.如图所示的电路,闭合电键S,下列判断中正确的是()A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流2.如图所示,电压表的示数为( )A. 5.3VB. 1.3VC. 6.5VD. 1.6V3.与丝绸摩擦的玻璃棒带上了正电,这是因为()A. 丝绸上有些电子转移到了玻璃棒B. 玻璃棒有些电子转移到了丝绸上C. 丝绸上有些正电荷转移到了玻璃棒D. 玻璃棒有些正电荷转移到了丝绸上4.在如图所示的电路中,当开关S闭合时,电压表的示数为3V, 的示数为6V,则电源电压为( )A. 3VB. 6VC. 9VD. 12V5.下列关于实验仪器使用的说法中,不正确的是()A. 使用电压表时,绝对不允许不经过用电器把它直接接在电源两极上B. 使用天平测质量时,应该用镊子取放砝码C. 使用量筒测水的体积读数时,视线应该与凹液面底部相平D. 使用液体温度计测量水温时,将温度计放入水中后,应该等示数稳定后读数6.如图所示,电流表的示数是()A. 0.3AB. 1.5AC. 可能是0.3A,也可能是1.5AD. 可能是1.5A,也可能是0.25A7.下列现象不属于摩擦起电的是()A. 在干燥的天气脱毛衣时会听到轻微的噼叭声B. 用干净的塑料梳子梳头发时,头发会随梳子飘起C. 化纤衣服穿在身上特别爱吸附灰尘D. 擦黑板时粉笔灰四处飘落8.在探究串联电路电压关系实验中,物理实验小组按如图所示的电路测得V的示数是3.8V,V1的示数是2.3V,V2的示数应为()A. 1.5B. 2.5C. 5.1D. 3.89.如图是一种自动测定油箱内油面高度的装置,R2是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度,当油面上升时()A. 电压表和油量表示数都变小B. 电压表和油量表示数都变大C. 电压表示数变大,油量表示数变小D. 电压表示数变小,油量表示数变大10.如图所示,以下说法中正确的是()A. 开关S2控制整个电路B. 电动机与小灯泡工作时互相影响C. 电动机与小灯泡都工作时两端的电压相等D. 开关S1、S2都闭合时电动机与小灯泡是串联的11.有关电压表的使用规则,其中说法不正确的是()A. 指针没有指向零位,应用螺丝刀旋转表盘调零螺丝,将指针调至零位B. 选用大量程先试触,确定电压示数在小量程的范围内时,再改用小量程C. 选用大量程时,电流允许由“ - ”接线柱进、“ + ”接线柱出D. 电压表能直接连接到干电池的两极,所测的电压是干电池的电源电压12.在选择电压表的量程时,正确的是()A. 尽可能选择大一些的量程B. 经试触后被测电压不超过小的量程时,尽可能选择小量程C. 尽管选用的量程不同,但对测量结果毫无影响D. 为使测量结果更精确,量程选得越小越好13.如图所示电路中,甲、乙两处分别接入电流表或电压表,当S闭合后,为使两灯均能发光,则()A. 甲接电压表,乙接电流表B. 甲、乙均接电压表C. 甲、乙均接电流表D. 甲接电流表,乙接电压表14.如图所示,将滑动变阻器滑片P从某一位置移动到另一位置,则电压表的示数由8V 变6V,电流表示数相应由0.4A 变为0.6A,那么定值电阻R0的电功率改变量为(不计温度对电阻的影响,电源电压保持不变)()A. 2WB. 2.4WC. 3.2WD. 0.4W15.小宁在探究练习使用电压表时,把电压表接成了如图所示的电路.当闭合开关时所发生的现象是()A. 灯泡亮、电压表有示数B. 灯泡亮、电压表无示数C. 灯泡不亮、电压表有示数D. 灯泡不亮、电压表无示数二、填空题16.一节普通干电池的电压是________ V.17.如图所示,闭合开关,三灯均发光.图中a、b、c三表可能是电流表也可能是电压表,则a为 ________表,b为 ________表,c为 ________表.18.如图甲所示为小明用电流表测灯泡L1与L2并联电路中通过灯泡L1电流的电路,应将导线接头M接电流表的________ (选填“-” 或“0.6”)接线柱,此时电流表的示数如图乙所示,则通过灯泡L1中的电流为________ A。

沪粤版九年级上册物理第13章探究简单电路单元测试(含答案)

沪粤版九年级上册物理第13章探究简单电路单元测试(含答案)

第13章探究简单电路单元测试一.单选题(共12题;共36分)1.如图所示电路,当开关S断开时,下列说法中正确的是()A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中()A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷,验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中,能用电压表正确测出灯L1两端电压的是()A. B. C. D.5.如图(a)所示,当开关S闭合时,两只电流表的指针所指位置均为如图(b)所示,则电灯L1中的电流是()A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是()A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向,下列说法中正确的是()A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子,所以电流方向不能确定.8.如图(a)所示的电路中,当开关S闭合后,电路中通过的电流是0.1A,电压表V1和V2的示数如图(b)所示,则灯L1、L2两端的电压不可能是()A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中,闭合开关时,下列说法正确的是()A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是()A. B. C. D.11.如图所示电路,L1的电阻比L2的大.开关闭合,灯均发光,则()A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中正确的是()A. I a=I dB. I a<I bC. I b>I cD. I c=I d二.填空题(共8题;共24分)13.如图为宾馆房间取电房卡.将房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于电路元件中的________,房间里的电视机与电灯在电路中是________联的.14.将塑料绳的一端扎紧,尽可能将其撕成更多的细丝,用干燥的手从上向下捋几下,观察到如图所示的现象.这是因为塑料丝带了________ 电荷(选填“同种”或“异种”).15.物理学中,把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷(“正”或“负”);把 ________ (“正”或“负”)电荷定向移动的方向规定为电流的方向。

粤沪版九年级物理上册《第十三章 探究简单电路》单元检测题及参考答案

粤沪版九年级物理上册《第十三章 探究简单电路》单元检测题及参考答案

《第十三章 探究简单电路》单元检测题及答案(时间:60分钟 满分:100分)一、选择题(共36分,每小题只有一个正确答案,每小题3分。

)1. 小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作.小聪断定冰箱门上有一个开关S ,下面小聪的判断中正确的是( ) A .冰箱内的照明灯和压缩机串联B .冰箱内的照明灯和压缩机并联,开关S 在干路上C .冰箱内的照明灯和压缩机并联,开关S 和照明灯串联D .冰箱内的照明灯和压缩机并联,开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡,开关一闭合,三盏灯泡都亮,开关一断开,三盏灯泡都熄灭,据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”,具有照明、吹风和加热三种功能,其中照明灯和吹风机(用表示)均可以单独控制,电热丝(用表示)只有在吹风机启动后才可以工作。

如图1所示电路图中,符合上述要求的是( )图15. 如图2所示的电路,闭合开关S 后,发现灯L 1不亮,L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路,下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合,S 2断开时,只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合,S 1断开时,只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示,在探究串联电路的特点时,闭合开关,用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ,用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ,下列说法正确的是( ) A.I A >I B >I C B.I A <I B <I C[ C.U AB =U BC =U AC D.U AC =U AB +U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路,其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示,M 、N 表示一个电流表的两个接线柱,a 、b 、c 、d 表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是( ) A.M 接a ,N 接b B.M 接c ,N 接d C.M 接d ,N 接aD.M 接d ,N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示,开关S 闭合时,电压表示数为9 V ,开关S 断开时,电压表示数为3 V 。

考点解析沪粤版九年级物理上册第十三章探究简单电路章节测评练习题(含答案详解)

考点解析沪粤版九年级物理上册第十三章探究简单电路章节测评练习题(含答案详解)

沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。

第I卷(选择题 20分)一、单选题(10小题,每小题2分,共计20分)1、某学校有前、后两个大门,在前、后门上各装有一个按钮开关,门卫室内有电池组和甲、乙两盏电灯,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。

下列电路图符合要求的是A.B.C.D.2、下列估测,最接近生活实际的是()A.中学生课桌的高度约8dm B.人正常步行的速度约18km/hC.九年级物理课本重约10N D.家用台灯的额定电流约2A3、如图所示的电路中,电源电压为9V,闭合开关后,两灯均发光,电压表示数为6V,此时()A.灯泡L1两端电压为6V B.灯泡L2两端电压为6VC.灯泡L1两端电压为9V D.灯泡L2两端电压为3V4、如图所示,当开关S闭合时,小灯泡L不亮,小明同学利用电压表进行电路故障检测,测量结果如表所示。

假设导线连接良好,电路只有一处故障。

则电路中的故障是()A.开关S断路B.小灯泡L断路C.滑动变阻器R短路D.滑动变阻器R断路5、在如图所示的电路中,电源电压恒定,当闭合开关S1、开关S2由1接到2时,则以下说法正确的是()A.电流表示数变大,小灯泡亮度变暗B.电压表示数变小,小灯泡亮度变暗C.电压表示数与电流表示数乘积变小D.电压表示数与电流表示数比值不变6、两只规格相同的灯泡按下图方式连接,将开关S1和S2闭合,则()A.两灯泡是串联的B.电流表A2测灯泡L2的电流C.电流表A1的示数是A2的两倍D.断开S2后,灯泡L1的亮度变大7、如图所示,小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球,观察到验电器的金属箔片张开。

沪粤版九年级上册物理章节练习题:第十三章探究简单电路

沪粤版九年级上册物理章节练习题:第十三章探究简单电路

第十三章研究简单电路一、选择题1.家用日光灯正常工作时的电流约为()A. 0.2 安B. 1.5安C. 10安 D. 220安2.有 A、B、C 三个轻质小球,当两两凑近时,相互都互相吸引,则这三个小球()A. 三个小球都带电B. 只有一个小球带电C. 必定有一个小球不带电,另两个带异种电荷D. 必定有一个小球不带电,另两个带同种电荷3.某医院的病房为了方便病人与护士间的交流,要求设计一个服务提示装置:当一号病床的病按下开关时,护士站的电铃响起,同时代表一号病床的小灯泡亮起;当二号病床的病按下开关时,护士站的电铃响起,同时代表二号病床的小灯泡亮起.图中切合要求的电路图是()A. B. C.D.4.用毛皮摩掠过的橡胶棒接触验电器的金属球(如下图),发现验电器的两个金属箔片张开。

以下说法正确的选项是()A.毛皮和橡胶棒摩擦的过程中创建了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒获得电子C.验电器的金属箔片张开是由于带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移5.如下图电路,以下说法正确的选项是()A. 只接通 S2灯亮,电铃响B. 只接通 S1灯亮,电铃响C. 只断开 S3灯亮,电铃响D. 只断开 S1灯亮,电铃响6.在选择电压表的量程时,正确的选项是()A.尽可能选择大一些的量程B.经试触后被测电压不超出小的量程时,尽可能选择小量程C.只管采纳的量程不一样,但对丈量结果毫无影响D.为使丈量结果更精准,量程选得越小越好7.如下图,某同学将一张细条状铝箔纸的两头分别压在干电池的正负极,发现铝箔纸发热并焚烧,对于该实验的剖析正确的选项是()A. 实验时干电池的正极与正极相连B. 用一般纸取代铝箔纸也能焚烧C. 实验中铝箔纸没有发生化学变化D. 该实验能说明短路带来的危害8.在倡导环保的现在,深圳公共租借自行车风靡,热爱骑行的人们发现绿道旁的路灯老是一齐亮、一齐灭。

假如它们此中一盏灯的灯丝断了,其余灯还能正常发光。

沪粤版九年级物理上册第十三章探究简单电路单元测试试题(含解析)

沪粤版九年级物理上册第十三章探究简单电路单元测试试题(含解析)

沪粤版九年级物理上册第十三章探究简单电路单元测试考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。

第I卷(选择题 20分)一、单选题(10小题,每小题2分,共计20分)1、小明发现家里的垃圾桶敞口放置,既有异味又不卫生,他设计一个简易的感应式垃圾桶。

其工作原理如下:“启动”开关闭合后,指示灯亮起,垃圾桶才能正常使用;扔垃圾时“感应”开关自动闭合桶盖缓缓打开;扔垃圾后“感应”开关自动断开,桶盖闭合。

下列电路符合要求的是()A.B.C.D.2、小伟妈妈做饭时,不小心把胡椒粉洒在粗粒盐上。

小伟急中生智,拿塑料小勺在毛料布上摩擦了几下,然后把小勺靠近胡椒粉,胡椒粉立刻被吸到勺子上,成功将胡椒粉和粗粒盐分开。

下列说法正确的是()A.塑料小勺能吸引胡椒粉是因为它带了电B.若塑料小勺带负电是因为它失去了电子C.塑料小勺带电是通过摩擦的方法创造了电荷D.塑料小勺摩擦毛料布带了电,说明小勺是导体3、青岛某住宅楼,夜间,每当地铁从高架桥上驶过,伴随着地铁行驶噪声,大楼除个别破损的灯泡外,左侧的楼道灯和右侧的走廊灯“自动”亮起,如图所示。

白天地铁驶过,不会出现这种情况。

已知S1为声控开关(有声闭合、无声断开),S2为光控开关(夜间闭合、白天断开),该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的()A.B.C.D.4、常德市在旧城改造中,对空巢老人居住的房屋优先实施改造。

志愿者小唐对刘奶奶的厨房电路进行了改造,用LED灯替换了白炽灯,添加了一个换气扇,刘奶奶说开关要方便且省电。

选项图中符合要求的电路是()A.B.C.D.5、如图所示电路,闭合开关后两灯均正常发光,下列判断正确的是()A.电流表A1测通过灯L1的电流B.两电流表的示数一定不相同C.两灯的额定功率一定不相同D.仅断开S2,电流表A2的示数不变6、如图所示电路,闭合开关S1、S2,小灯泡L1和L2均正常发光,两电表都有示数,下列判断正确的是()A .电流表A 1只测量灯L 2的电流B .电流表A 2的示数比A 1的大C .灯L 1被短路时,L 2正常发光D .仅断开S 1只有一个表有示数7、如图所示,当开关S 闭合时,小灯泡L 不亮,小明同学利用电压表进行电路故障检测,测量结果如表所示。

沪粤版九年级物理上册第十三章探究简单电路章节测评试题(解析版)

沪粤版九年级物理上册第十三章探究简单电路章节测评试题(解析版)

沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。

第I卷(选择题 20分)一、单选题(10小题,每小题2分,共计20分)1、玩具警车的简化电路主要由电动机和灯泡组成,下面的设计图中电路安全且电动机和灯泡都能独立工作的是()A.B.C.D.2、两只规格相同的灯泡按下图方式连接,将开关S1和S2闭合,则()A.两灯泡是串联的B.电流表A2测灯泡L2的电流C.电流表A1的示数是A2的两倍D.断开S2后,灯泡L1的亮度变大3、下面数据中符合生活实际的是()A.教室里课桌的高度大约是80dm B.一名中学生的质量约为500kgC.人体感觉舒适的气温约为40℃D.人体安全电压不高于36V4、如图所示,是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。

闭合开关S1,舞台灯亮起,按下开关S2时,电动机才能启动控制五环旗升降;若舞台灯不亮,电动机也不启动。

下列电路符合要求的是()A.B.C.D.5、如图所示是电压表的表盘,其示数是()A.2.05V B.2.5V C.10.5V D.12.5V6、关于摩擦起电和电路,下列说法正确的是()A.图甲中,两个带电小球相互排斥,说明两个小球一定都带正电B.图乙中,玻璃棒在丝绸上摩擦后,失去电子带正电C.图丙中,可以用导线将电池正负极长时间直接连接D.图丁中,小彩灯之间的连接方式是并联7、在“会飞的章鱼”实验中,将塑料袋剪成细丝制成“章鱼”,毛巾分别摩擦“章鱼”和塑料管,将摩擦后的“章鱼”抛向空中,在其下方用摩擦后的塑料管靠近“章鱼”,“章鱼”使飞起来,如图所示。

九年级物理上册第13章探究简单电路单元综合测试卷(附解析粤教沪版)

九年级物理上册第13章探究简单电路单元综合测试卷(附解析粤教沪版)

第13章探究简单电路单元测试【满分:100分时间:45分钟】一.选择(共15小题,每小题3分,本大题共45分)1.两个带电体接触后都不带电了,说明它们原来带的电是()A.同种电荷B.异种电荷C.等量同种电荷D.等量异种电荷【答案】D【解析】A.因为同种电荷排斥,不发生电荷的中和现象,故A不符合题意;B.异种电荷吸引,但如果不是等量的异种电荷不能中和完全,物体也会带电,故B不符合题意;C.如果带等量同种电荷接触后不能发生电荷的中和现象,物体还要带点,故C不符合题意;D.两个带电体接触后都不带电了,说明它们原来带的电是等量异种电荷,故D符合题意。

故选D。

2.“粘”字用来描述某些物理现象形象而生动,对下列现象的成因分析不正确的是()A.光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力B.吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用C.刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固D.穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电【答案】A【解析】A.分子间的引力和斥力是同时存在的,故A不正确,A符合题意;B.挂衣钩是被大气压压在墙上的,故B正确,B不符合题意;C.冰棒会“粘”住舌头,是因为舌头上的水分遇到温度较低的冰棒凝固成冰,故C正确,C 不符合题意;D.化纤衣服与皮肤摩擦时,会产生静电,吸引较小的毛绒,故D正确,D不符合题意。

故选A。

3.取两个相同的验电器A和B,使A带电,B不带电。

可以看到A的金属箔张开,B的金属箔闭合(如图)。

用带绝缘柄的金属棒将A和B上的两金属球连接起来,则A、B金属箔张角的变化情况是()A.A和B都不变B.A变小,B张开C.A变大,B不变 D.A闭合,B张开【答案】B【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时,A验电器上所带电荷通过电子的移动向B验电器转移,若A带正电,B上的自由电子通过金属棒向验电器A转移,使B带正电;若A带负电,A上的自由电子通过金属棒向B移动,使B带负电。

沪粤版九年级物理上册 第十三章 《探究简单电路》单元检测试卷

沪粤版九年级物理上册 第十三章 《探究简单电路》单元检测试卷

第十三章《探究简单电路》单元测试试卷满分:100分时间:90分钟一、单选题(每小题3分,共21分)1.如图所示的电路,下列分析正确的是()A.若S1,S2,S3都闭合时,则L1,L2并联B.若S1,S2,S3都闭合时,则L1,L2串联C.S3断开,S1,S2闭合,L1,L2并联D.S1闭合,S2,S3断开,L1,L2串联2.如图所示,两个灯泡始终完好,当开关S断开时,两个灯泡都发光,当开关S闭合时,可能出现的现象是()A.L1和L2都不亮B.L1不亮,L2亮C.L1和L2都亮D.L2不亮,L1亮3.如图,当开关S闭合时,灯L1、L2均不亮。

某同学用一根导线探究其故障:当把导线并接在灯L1两端时发现灯L2亮,L1不亮;当把导线并接在灯L2两端时,发现两灯都不亮,则()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路4.验电器A带负电,B不带电。

用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间(如图乙所示),金属棒中()A.电流方向无法确定B.电流方向由A到BC.电流方向由B到A D.始终无电流5.用丝绸摩擦过的玻璃棒去接触验电器的金属球,发现验电器的箔片张开,下列说法正确的是()A.摩擦起电的实质是创造了电荷B.箔片张开是由于同种电荷互相排斥C.接触时正电荷从玻璃棒转移到验电器D.玻璃棒与丝绸摩擦后由子得到电子而带正电6.如图为部分物质的原子核对核外电子束缚能力强弱情况,束缚能力越弱越容易失去电子。

现用丝绸摩擦石蜡,然后将该石蜡靠近轻质小球A,发现它们相互排斥,下列说法中正确的是()A.小球可能带负电也可能不带电B.丝绸和石蜡摩擦过程中,石蜡一定失去电子C.丝绸和石蜡摩擦起电过程中,丝绸会失去电子D.若用丝绸摩擦过的玻璃棒靠近轻质小球A,它们也一定会互相排斥7.电动独轮车(如图)是青年人追求时尚的代步工具。

当电源开关S1闭合时指示灯亮起,独轮车处于待机状态;当人站在独轮车上时开关S2自动闭合,电动机才能启动,开始运动。

沪粤版九年级物理上册第十三章 探究简单电路单元测试题

沪粤版九年级物理上册第十三章 探究简单电路单元测试题

第十三章探究简单电路一、选择题(每题3分,共30分)1.下列数据最接近实际的是()A.一节新干电池的电压为2 VB.家用日光灯正常发光时的电流约为200 mAC.电冰箱正常工作时的电流接近4 AD.对人体而言的安全电压是不高于3.6 V2.一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球()A.一定不带电B.一定带负电C.一定带正电D.可能不带电3.下列现象中,不能用静电知识解释的是 ()A.晚上脱化纤毛衣时会有火花产生B.油罐车尾部常拖着一条铁链C.擦黑板时粉笔灰四处飘落D.电视机屏幕上会吸附灰尘4.如图1所示,下列有关电现象的四幅图的说法中正确的是 ()图1A.图甲中,玻璃棒和丝绸摩擦时玻璃棒失去电子带负电,丝绸因有了多余电子而带等量的正电B.图乙中,在闭合回路中电源外部的电流总是从电源负极流向电源正极C.图丙中,两个小灯泡是串联关系D.图丁中,带电体接触验电器的金属球时,验电器的金属箔张开,是因为同种电荷互相排斥5.如图3所示,与图2所示实物图一致的电路图是 ()图2图36.梁辰同学在用电流表测电流的实验中,闭合开关时,发现灯泡发光但电流表指针向没有刻度的一侧偏转,其原因是 ()A.电流表烧坏了B.电流表“+”“-”接线柱接反了C.被测电流超过了电流表的量程D.电路出现断路7.如图4所示,电源电压为 5 V,闭合开关,电压表的示数为 3 V,下列说法中正确的是()图4A.灯L1两端的电压为3 VB.灯L1两端的电压为2 VC.电源电压与灯L1两端的电压之和为3 VD.灯L2两端的电压为2 V8.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图5所示的控制人行红、绿灯的电路图,你认为可行的是 ( )图59.如图6所示,下列判断中正确的是 ()图6A.灯L1与灯L2并联,电压表测灯L1两端的电压B.灯L1与灯L2并联,电压表测灯L2两端的电压C.灯L1与灯L2串联,电压表测灯L1两端的电压D.灯L1与灯L2串联,电压表测灯L2两端的电压10.如图7所示的电路,电源电压恒定,闭合开关S,灯L1和L2都发光。

第十三章探究简单电路(单元测试卷) 沪粤版物理九年级上册

第十三章探究简单电路(单元测试卷) 沪粤版物理九年级上册

《探究简单电路》复习检测题一、单项选择题(每小题3分,共21分)1.为了防止意外,应对突发情况,许多家庭都备有由多个蓄电池做电源的手提应急灯。

关于应急灯的放电电压,最有可能的数值是()A. 2VB. 12VC. 15VD. 220V2.在摩擦起电的过程中,带正电的甲原子与带负电的乙原子相比较,它们束缚电子的本领()A. 甲比乙弱些B. 甲比乙强些C. 相同D. 甲比乙有时强,有时弱3.如图1甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图1乙所示,通过灯泡L1和L2的电流分别为()A.1.2 A 1.2 A B.0.3 A 0.3 A C.1.2 A 0.3 A D.1.5 A 0.3 A4.指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品,它的“钥匙”是特定人的指纹(S1)、磁卡(S2)或应急钥匙(S3),三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是()5.如图2,小敏在做“组成串联电路”的实验时,电路连好后,闭合开关,两灯均不亮,经检查,电路连接无误,老师告诉她是其中有一个小灯泡坏了,下面哪些方法不能够检测出坏灯泡?()A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a、b、c三点C.用一个电压表分别与两个灯泡并联D.用一个小灯泡分别与两个灯泡并联6.如图3所示,箭头表示接好电路时电流的方向,甲、乙、丙三处分别接有电源,电灯和电铃,根据电流的方向可以判断出电源在()A.甲处B.乙处C.丙处D.任何一处均可导线电压表小灯泡图2图1甲乙7.如图4所示电路,开关S 闭合后,若L 1的灯丝突然烧断,会发生的现象是( )A .L 1、L 2、L 3均熄灭,电压表、电流表示数均为零B .L 1、L 2均熄灭,L 3仍发光,电压表、电流表示数均变大C .除L 1不亮外,其余一切无任何变化D .L 1、L 2、L 3均熄灭,电压表示数变大,电流表示数几乎为零二、填空题(本大题7小题,每空1分,共21分) 8.用丝线悬挂着A 、B 、C 、D 、E 、F 六个小球,它们之间相互作用的情况如图5所示。

九年级物理上册 第十三章 探究简单电路 单元测试卷(沪粤版 2024年秋)

九年级物理上册 第十三章 探究简单电路 单元测试卷(沪粤版 2024年秋)

九年级物理上册第十三章探究简单电路单元测试卷(沪粤版2024年秋)一、填空题(每空2分,共20分)1.如图表示的是两个不同种类的物质在摩擦时,原子之间电荷转移情况的示意图。

这是由于A物质原子核束缚核外电子的本领弱导致的,则A物质将__________(填“带正电”“带负电”或“不带电”)。

(第1题)2.如图是小泽脱下毛衣的情景,日常活动时衣物间相互摩擦使毛衣带了电,如果脱下毛衣时电流方向是小泽到毛衣,那么摩擦使毛衣带的是________(填“正电”或“负电”)。

(第2题)3.如图所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的________(填元件名称)。

(第3题)4.如图所示为汽车的倒车雷达,汽车挂倒挡倒车时,车尾的3~5个探头会同时发出并接收反射回来的超声波,从而确定车尾离障碍物的距离。

人们在实践中发现,当其中某个探头损坏时,雷达仍可以使用,则可推断这些探头之间是________(填“串联”或“并联”)的。

(第4题)5.在如图所示的电路中,要使电路中两灯串联,需要拆除导线__________。

(第5题)6.把两个灯泡串联后接到电源上,合上开关S后,发现L1比L2亮,设通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,则I1____(填“>”“<”或“=”)I2。

7.如图甲所示的电路图,开关闭合时,两灯都亮,A1、A2两个电流表的示数分别如图乙和图丙所示,通过灯L2的电流大小是________mA。

(第7题)8.[物理观念]如图所示,水果电池可以使发光二极管发光;若将二极管正、负极接线对调后,二极管不发光,此时水果电池的正、负极之间________(填“有”或“没有”)电压。

(第8题)9.如图甲所示的电路中,开关闭合后,电压表V1、V2的示数分别如图乙、丙所示,则电源电压是________V。

(第9题)10.如图所示,a、b两处为电表(电流表或电压表),两个完全相同的小灯泡接入电源电压为3V的电路,为了使灯L1和L2均能发光且两端电压都为3V,则a 处应为________表。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第十三章探究简单电路
本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分.第Ⅰ卷30分,第Ⅱ卷70分,共100分,考试时间40分钟.
本试卷配有针对强化卷,见第13页
第Ⅰ卷(选择题共30分)
一、选择题(每题3分,共30分)
1.关于电流表和电压表的使用,下列说法错误的是 ()
A.使用前都应检查指针是否指零
B.两表都不能将两接线柱直接接到电源的两极上
C.若有两个量程,一般都先用大量程“试触”
D.接入电路时,都应使电流从“+”接线柱流入,从“-”接线柱流出
2.如图13-1所示,图乙中的电路图与图甲所示实物图一致的是()
图13-1
3.一种声光报警器的电路如图13-2所示,闭合开关S1和S2后,会出现的现象是()
A.灯亮,铃不响
B.灯不亮,铃不响
C.灯亮,铃响
D.灯不亮,铃响
图13-2
图13-3
图13-4
4.如图13-3所示,以下判断正确的是()
A.灯L1与灯L2并联,电压表测灯L1两端的电压
B.灯L1与灯L2并联,电压表测灯L2两端的电压
C.灯L1与灯L2串联,电压表测灯L1两端的电压
D.灯L1与灯L2串联,电压表测灯L2两端的电压
5.关于如图13-4所示的电路,下列判断正确的是()
A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联
B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联
C.闭合开关S1、S2,断开开关S3时,灯L1亮,灯L2不亮
D.同时闭合开关S1、S2、S3时,电源短路
6.交通路口安装着过斑马线的红、绿信号灯,图13-5中符合红、绿信号灯工作情况的电路图是()
图13-5
7.如图13-6所示电路,甲、乙是两只电表,闭合开关S后,两灯泡串联,则下列说法中正确的是()
A.甲是电流表,乙是电压表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲、乙都是电流表
图13-6
图13-7
8.如图13-7所示,当开关闭合后,电流表A1的示数是1.1 A,电流表A2的示数是2.4 A,则下列说法正确的是()
A.干路上的电流是3.5 A
B.通过L1的电流是1.3 A
C.通过L2的电流是1.1 A
D.通过L1的电流是1.1 A
9.在如图13-8甲所示的电路中,当闭合开关后,两个电压表的指针偏转均如图乙所示,则灯泡L1和L2两端的电压分别为()
A.4.8 V1.2 V
B.6 V1.2 V
C.1.2 V 6 V
D.1.2 V4.8 V
图13-8
图13-9
10.如图13-9所示电路,当开关S闭合后,L1、L2均能发光,电流表、电压表均有示数.过了一会儿,两灯都不发光,电流表、电压表的示数均为零,可能发生的故障是()
A.L1断路
B.L1短路
C.L2断路
D.L2短路
题号 1 2 3 4 5 6 7 8 9 10 总分答案
第Ⅱ卷(非选择题共70分)
二、填空题(每空2分,共24分)
11.对人体的安全电压是V,家庭电路的电压是V或kV.
12.丝绸摩擦过的玻璃棒带正电,是因为玻璃棒在摩擦的过程中电子;若把它与不带电的验电器金属球接触,会发现验电器金属箔片张开,其原因是。

13.如图13-10所示,开关S闭合时,电流表A1测的是中的电流,电流表A2测的是通过的电流.(均选填“L1”“L2”或“干路”)
图13-10
图13-11
图13-12
14.如图13-11所示,电源电压为6 V.当开关闭合时,电压表的示数为2 V,L2两端的电压为V;当开关断开时,电压表的示数为V.
15.如图13-12所示电路中,若使L1、L2并联,则甲接表,乙接表,丙接
表.
三、作图题(6分)
16.用笔画线代替导线,将图13-13中器材连成电路.要求:若其中一个灯泡烧坏,另一个也不会发光.
图13-13
四、实验探究题(共18分)
图13-14
17.(8分)瑞瑞同学在中考物理实验加试时,对串联电路的电压规律进行了探究.
[猜想与假设] 串联电路总电压等于各用电器两端的电压之和.
[设计与进行实验] (1)按如图13-14所示的电路图连接电路;
(2)闭合开关,用电压表测出L1两端的电压;
(3)在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上;
(4)测出AC间的电压.
[交流与评估] (1)在拆接电路时,开关必须.
(2)瑞瑞同学用上面的方法能否测出L2两端的电压?为什
么?.
(3)方法改进后,测得AB、BC、AC间的电压记录在下面的表格中.分析瑞瑞同学的实验数据可以得出结论:串联电路的总电压(选填“等于”或“不等于”)各用电器两端的电压之和.
U AB/ V U BC/ V U AC/ V
2.41.4
3.8
(4)这个实验得出的以上结论,你觉得可信吗?为什么?.
18.(10分)如图13-15所示是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路,现要求灯L1和L2并联,且电流表测通过灯L2的电流.
图13-15
(1)请你用笔画线代替导线,帮他们完成电路连接.
(2)按要求正确连接好电路,闭合开关,电流表的示数如图乙所示,则通过灯L2的电流为
A.
(3)在这个电路中,用电流表测干路中的电流时,电流表的示数如图丙所示,则干路电流为A,那么灯L1中的电流为A.
五、计算题(共22分)
19.(10分)如图13-16所示,现有两个灯泡串联,当开关闭合时,电流表和电压表的示数分别为0.3 A和1.3 V,电源由两节干电池串联而成,那么:
(1)通过两只灯泡的电流I1和I2分别为多少?
(2)灯泡L1和L2两端的电压U1和U2分别是多少?
图13-16
20.(12分)小明同学在物理实验室按如图13-17所示的实验电路连接实物图进行探究实验,他在实验中操作正确,各电路元件完好,各电表的示数如图13-18甲、乙、丙所示(在实验中小明用了两节干电池串联作为电源).求:
图13-17图13-18
(1)通过灯L1、L2的电流大小.
(2)灯L1、L2两端的电压和电源电压分别为多少.
第十三章
1.B
2.B
3.A
4.C
5.D
6.C
7.C
8.D
9.A10.A
11.不高于362200.2212.失去同种电荷相互排斥
13.干路L214.4615.电流电压电流
16.如图所示
17.(1)断开
(2)不能,电压表的“+”“-”接线柱接反了
(3)等于
(4)不可信,一次实验具有偶然性,应该换用不同规格的灯泡多次实验
18.(1)如图所示
(2)0.36(3)0.80.44
19.(1)由电路图可知,灯泡L1和L2串联,根据串联电路电流规律可知:I1=I2=I=0.3 A.
(2)电压表测量灯泡L2两端的电压,U2=1.3 V.
电源由两节干电池串联组成,电源电压:U=3 V,
根据串联电路电压规律可知,灯泡L1两端电压为U1=U-U2=3 V-1.3 V=1.7 V.
20.(1)由电路图可知:灯泡L1和L2并联,电流表A1测量通过灯泡L1的电流,电流表A2测量干路中电流,因并联电路中,干路电流等于各支路电流之和,故电流表A1的量程是0~0.6 A,分度值为0.02 A,其示数I1=0.5 A;电流表A2的量程为0~3 A,分度值为0.1 A,其示数I=1.4 A,I2=I-I1=1.4 A-0.5 A=0.9 A.
(2)图中电压表的量程为0~3 V,分度值为0.1 V,其示数为2.5 V,故电源电压:U=2.5 V.并联电路中电源两端电压与各支路两端的电压相等,U1=U2=U=2.5 V.。
