物理实验报告2_用示波器测动态磁滞回线
用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
磁滞回线实验报告精选全文完整版
〖实验三十〗用示波器观测动态磁滞回线〖目的要求〗1、学习使用示波器对动态磁滞回线进行观察和测量,了解磁感应强度和磁场强度的测量方法;2、学习应用RC 积分电路;3、了解铁磁性材料的动态磁化特性。
〖仪器用具〗动态磁滞回线测量仪(包括正弦波信号源、待测铁磁样品及绕组、积分电路所用的电阻和电容),双踪读出示波器,直流电源,数字多用表,滑线变阻器。
〖实验原理〗1、铁磁材料的磁化特性把物体放在外磁场H 中,物体就会被磁化,其内部产生磁场。
设其内部磁化强度为M ,磁感应强度为B ,可以定义磁化率m χ和相对磁导率r μ表征物质被磁化的难易程度:0m r M H B Hχμμ==物质的磁性按磁化率m χ可以分为抗磁性、顺磁性和铁磁性三种。
抗磁性物质的磁化率为负值,通常在5610~10--的量级,且几乎不随温度变化;顺磁性物质的磁化率通常为2410~10--之间,且随温度线性增大;而铁磁性物质的磁化率通常远大于1,且随温度增高而变小。
除了磁导率高以外,铁磁材料还具有特殊的磁化规律。
对一个处于磁中性状态(H=0且B=0)的铁磁材料加上由小变大的磁场H 进行磁化时,磁感应强度B 随H 的变化曲线称为起始磁化曲线,它大致分为三个阶段:①可逆磁化阶段,当H 很小的时候,B 随H 变化可逆,见图中OA 段,若减小H ,B 会沿AO返回至原点;②不可逆磁化阶段,见图中AS 段,若减小H ,B 不会沿SA 返回(比如当磁场从D 点的D H 减小到D H H -∆,再从D H H -∆增大到D H ,B-H 轨迹会是图中点线所示的回线样式);③饱和磁化阶段,见图中SC 段,在S 点材料已经被磁化至饱和状态,继续增大H ,磁化强度M 不再增大,由于0(M H)βμ=+,B 会随H 线性增大,但增量极小。
图中S H 和S B 表示M 刚刚达到饱和值时的H 和B 的值,分别称为饱和磁场强度和饱和磁感应强度。
如果将铁磁材料磁化到饱和状态(图中S 点)后再减小磁场H ,那么磁感应强度B 会随H 减小而减小,但并不沿起始磁化曲线SAO 减小,而会沿着SP 这条更缓慢的曲线减小。
用示波器测动态磁滞回线磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1.了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2.用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3.学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4.用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二.实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
用示波器观察铁磁材料的动态磁滞回线_实验报告
图1 起始磁化曲线和磁滞回线 用示波器观察铁磁材料动态磁滞回线【摘要】铁磁材料按特性分硬磁和软磁两大类,铁磁材料的磁化曲线和磁滞回线,反映该材料的重要特性。
软磁材料的矫顽力H c 小于100A/m ,常用做电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。
磁滞回线是反映铁磁材料磁性的重要特征曲线。
矫顽力和饱和磁感应强度B s 、剩磁B r P 等参数均可以从磁滞回线上获得.这些参数是铁磁材料研制、生产、应用是的重要依据。
【关键词】磁滞回线 示波器 电容 电阻 Bm Hm Br H【引言】铁磁物质的磁滞回线能够反映该物质的很多重要性质。
本实验主要运用示波器的X 输入端和Y 输入端在屏幕上显示的图形以及相关数据,来分析形象磁滞回线的一些因素,并根据数据的处理得出动态磁滞回线的大致图线。
【实验目的】1. 认识铁磁物质的磁化规律,比较两种典型的铁磁物质的动态磁化特性。
2. 测定样品的H D 、B r 、B S 和(H m ·B m )等参数。
3. 测绘样品的磁滞回线,估算其磁滞损耗。
【实验仪器】电阻箱(两个),电容(3-5微法),数字万用表,示波器,交流电源,互感器。
【实验原理】铁磁物质是一种性能特异,用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物(铁氧体)均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化,故磁导率μ很高。
另一特征是磁滞,即磁化场作用停止后,铁磁质仍保留磁化状态,图1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。
图中的原点O 表示磁化之前铁磁物质处于磁中性状态,即B =H =O ,当磁场H 从零开始增加时,磁感应强度B 随之缓慢上升,如线段oa 所示,继之B 随H 迅速增长,如ab 所示,其后B 的增长又趋缓慢,并当H 增至H S 时,B 到达饱和值B S ,oabs 称为起始磁化曲线。
图1表明,当磁场从H S 逐渐减小至零,磁感应强度B 并不沿起始磁化曲线恢复到“O ”点,而是沿另一条新的曲线SR 下降,比较线段OS 和SR 可知,H 减小B 相应也减小,但B 的变化滞后于H 的变化,这现象称为磁滞,磁滞的明显特征是当H =O 时,B 不为零,而保留剩磁Br 。
用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B 图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
用示波器观察铁磁材料的动态磁滞回线_实验报告
图1 起始磁化曲线和磁滞回线 用示波器观察铁磁材料动态磁滞回线【摘要】铁磁材料按特性分硬磁和软磁两大类,铁磁材料的磁化曲线和磁滞回线,反映该材料的重要特性。
软磁材料的矫顽力H c 小于100A/m ,常用做电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。
磁滞回线是反映铁磁材料磁性的重要特征曲线。
矫顽力和饱和磁感应强度B s 、剩磁B r P 等参数均可以从磁滞回线上获得.这些参数是铁磁材料研制、生产、应用是的重要依据。
【关键词】磁滞回线 示波器 电容 电阻 Bm Hm Br H【引言】铁磁物质的磁滞回线能够反映该物质的很多重要性质。
本实验主要运用示波器的X 输入端和Y 输入端在屏幕上显示的图形以及相关数据,来分析形象磁滞回线的一些因素,并根据数据的处理得出动态磁滞回线的大致图线。
【实验目的】1. 认识铁磁物质的磁化规律,比较两种典型的铁磁物质的动态磁化特性。
2. 测定样品的H D 、B r 、B S 和(H m ·B m )等参数。
3. 测绘样品的磁滞回线,估算其磁滞损耗。
【实验仪器】电阻箱(两个),电容(3-5微法),数字万用表,示波器,交流电源,互感器。
【实验原理】铁磁物质是一种性能特异,用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物(铁氧体)均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化,故磁导率μ很高。
另一特征是磁滞,即磁化场作用停止后,铁磁质仍保留磁化状态,图1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。
图中的原点O 表示磁化之前铁磁物质处于磁中性状态,即B =H =O ,当磁场H 从零开始增加时,磁感应强度B 随之缓慢上升,如线段oa 所示,继之B 随H 迅速增长,如ab 所示,其后B 的增长又趋缓慢,并当H 增至H S 时,B 到达饱和值B S ,oabs 称为起始磁化曲线。
图1表明,当磁场从H S 逐渐减小至零,磁感应强度B 并不沿起始磁化曲线恢复到“O ”点,而是沿另一条新的曲线SR 下降,比较线段OS 和SR 可知,H 减小B 相应也减小,但B 的变化滞后于H 的变化,这现象称为磁滞,磁滞的明显特征是当H =O 时,B 不为零,而保留剩磁Br 。
物理实验报告2_用示波器测动态磁滞回线
实验名称:用示波器测动态磁滞回线实验目的: a .研究铁磁材料的动态磁滞回线b .了解采用示波器测动态磁滞回线的原理;c .利用作图法测定磁性材料的饱和磁感应强度s B 、剩磁r B 、矫顽力c H 的值。
实验仪器: V252双踪示波器、自耦变压器、隔离变压器、互感器毫安表、电容等。
实验原理和方法:铁磁材料除了具有高的导磁率外,另一重要的特点就是磁滞。
当材料磁化时,磁感应强度B 不仅与当时的磁场强度H 有关,而且与以前的磁化状态有关。
如右图所示,曲线OA 表示铁磁材料从没有磁性开始磁化,磁感应强度B 随H 增加,称为磁化曲线。
当H 增加到某一值S H 时,B 的增加速度将极其缓慢。
和前段曲线相比,可看成B 不再增加,即达到磁饱和。
当磁性材料磁化后,如H 减小,B 将不沿原路返回,而是沿另外一条曲线r A 下降。
如果H 从S H 变到-S H ,再从-S H 变回S H ,B 将随H 变化而形成一条磁滞回线。
其中当H = 0时,r B B =。
r B 称为剩余磁感应强度。
要使磁感应强度为零,就必须加一反向磁场-c H ,c H 称为矫顽力。
按一般分类,矫顽力小的称为软磁材料,大的称为硬磁材料。
必须注意的是:反复磁化(S S S H H H →-→)的开始几个循环内,每次循环的回路才相同,形成一个稳定的磁滞回线。
只有经过“磁锻炼”后所形成的磁滞回线,才能代表该材料的磁滞性质。
由以上可知,要测定材料的磁滞回线,需要根据磁化过程测定材料内部的磁场强度H 及其相应的磁感应强度B 。
磁性材料的磁滞回线能较全面地反应该材料的磁特性,譬如剩磁r B 、矫顽力c H 等。
因此,实用上常常借助磁滞回线来粗略了解材料的磁特性。
测量磁滞回线的基本线路图如下图所示:将样品制成封闭的圆环,均匀地以磁化线圈1N 环绕,用直流电产生磁场使样品磁化,利用换向开关使磁化电流突然转向,样品中的B 也随之改变,通过副线圈2N 和冲击电流计G B 测出B ∆,从而能测出磁化曲线及磁制曲线(B -H 关系曲线)。
用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度B、剩磁r B和矫顽力c H。
m3. 学习示波器的X轴和Y轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr)的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
然而,其轨迹并不沿原曲线AO ,而是沿另一曲线AR 下降到r B ,这说明当H 下降为零时,铁磁物质中仍保留一定的磁性。
用示波器测动态磁滞回线、磁场测量实验报告范文
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
[大学物理实验]用示波器测动态磁滞回线
用示波器测动态磁滞回线(本文内容选自高等教育出版社《大学物理实验》)工程技术中有许多仪器设备,大的如发电机和变压器,小的如手表铁心和录音磁头等,都要用到铁磁材料。
而铁磁材料的磁化曲线和磁滞回线是该材料的重要特性。
本实验中用交流电对材料样品进行磁化,测得的B-H 曲线称为动态磁滞回线。
测量磁性材料动态磁滞回线方法较多,用示波器法测动态磁滞回线的方法具有直观、方便、迅速以及能够在不同磁化状态下(交变磁化及脉冲磁化等)进行观察和测量的独特优点,所以在实验中被广泛利用。
本实验要求掌握铁磁材料磁滞回线的概念和用示波器测量动态磁滞回线的原理和方法。
试验原理1.铁磁材料的磁滞性质铁磁材料除了具有高的磁导率外,另一重要的特点就是磁滞。
当材料磁化时,磁感应强度B 不仅与当时的磁场强度H 有关,而且决定于磁化的历史情况,如图2.3.2-1所示。
曲线OA 表示铁磁材料从没有磁性开始磁化,磁感应强度B 随H 的增加而增加,称为磁化曲线。
当H 增加到某一值H S 时,B 几乎不再增加,说明磁化已达到饱和。
材料磁化后,如使H 减小,B 将不沿原路返回,而是沿另一条曲线ACA 下降。
当H 从-H S 增加时,B 将沿A ’C ’A 曲线到达A ,形成一闭合曲线称为磁滞回线,其中H=0时,r B B ,B r称为剩余磁感应强度。
要使磁感应强度B 为零,就必须加一反向磁场-H c , H c 称为矫顽力。
各种铁磁材料有不同的磁滞回线,主要区别在于矫顽力的大小,矫顽力大的称为硬磁材料,矫顽力小的称为软磁材料。
由于铁磁材料的磁滞特性,磁性材料所处的某一状态必然和它的历史有关。
为了使样品的磁特性能重复出现,也就是指所测得的基本磁化曲线都是由原始状态(H=0,B=0)开始,在测量前必须进行退磁,以消除样品中的剩余磁性。
2.示波器测量磁滞回线的原理图2.3.2-2所示为示波器测动态磁滞回线的原理电路。
将样品制成闭合的环形,然后均匀地绕以磁化线圈N 1及副线圈N 2,即所谓的罗兰环。
用示波器测动态磁滞回线,磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
物理实验报告2 用示波器测动态磁滞回线资料
物理实验报告2 用示波器测动态磁滞回线资料贝尔定律实验
一、实验目的
本实验旨在通过实验验证贝尔定律,熟练掌握用示波器测量动态磁滞回线资料的方法。
二、实验原理
贝尔定律是化学工程领域的重要定律之一,其核心内容是变化量和变化速率成反比。
它其实是热力学的原理,贝尔定律可以用来表述物体受到外力影响后,产生驱动力引起系
统动量发生变化。
即:动态磁滞系统输入为不变的空间磁场(或输入电流),输出动态磁
滞回线的时间位移与空间磁场的强度成反比关系。
三、实验设备和仪器
1、实验设备:动态磁滞仪
2、实验仪器:多功能数字示波器
四、实验过程及注意事项
1、准备实验: strict按照实验总线图,按照示意图把动态磁滞仪和多功能数字示波器连接上,用直流电源供给电源给仪器,调整示波器和动态磁滞仪正确。
2、测试:先仔细观察动态磁滞仪机芯,将实验电路调节到0 ohm的位置,然后用带
夹夹住实验机芯的短针接通输入端A,留空缺输出端G。
然后将示波器设置分频比例分频
器对应实验频率,在示波器上调整一组参数:最大触发边沿从上到下一致,偏移两分钟,
上边沿处在线屏幕中心线,用复位键重置,时间脉冲分布在时间屏体中心位置,然后选择
正脉冲触发。
五、结论
通过此次实验,我们验证了贝尔定律的有效性和真实性。
同时,我们还完成了用示波
器测量动态磁滞回线资料的实验,明白了实验中设备和仪器的使用原理和步骤,提高了实
验的操作能力和认知水平。
用示波器测动态磁滞回线、磁场测量实验报告范文
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
用示波器测动态磁滞回线、磁场测量实验报告范文
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。

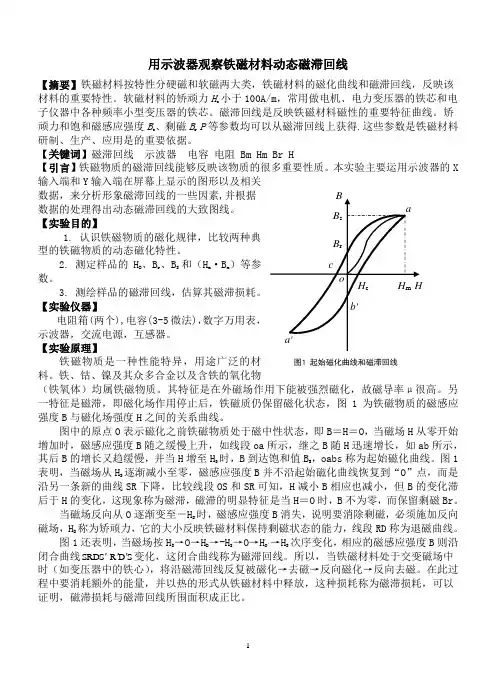

用示波器观察铁磁材料的动态磁滞回线_实验报告
图1 起始磁化曲线和磁滞回线 用示波器观察铁磁材料动态磁滞回线【摘要】铁磁材料按特性分硬磁和软磁两大类,铁磁材料的磁化曲线和磁滞回线,反映该材料的重要特性。
软磁材料的矫顽力H c 小于100A/m ,常用做电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。
磁滞回线是反映铁磁材料磁性的重要特征曲线。
矫顽力和饱和磁感应强度B s 、剩磁B r P 等参数均可以从磁滞回线上获得.这些参数是铁磁材料研制、生产、应用是的重要依据。
【关键词】磁滞回线 示波器 电容 电阻 Bm Hm Br H【引言】铁磁物质的磁滞回线能够反映该物质的很多重要性质。
本实验主要运用示波器的X 输入端和Y 输入端在屏幕上显示的图形以及相关数据,来分析形象磁滞回线的一些因素,并根据数据的处理得出动态磁滞回线的大致图线。
【实验目的】1. 认识铁磁物质的磁化规律,比较两种典型的铁磁物质的动态磁化特性。
2. 测定样品的H D 、B r 、B S 和(H m ·B m )等参数。
3. 测绘样品的磁滞回线,估算其磁滞损耗。
【实验仪器】电阻箱(两个),电容(3-5微法),数字万用表,示波器,交流电源,互感器。
【实验原理】铁磁物质是一种性能特异,用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物(铁氧体)均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化,故磁导率μ很高。
另一特征是磁滞,即磁化场作用停止后,铁磁质仍保留磁化状态,图1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。
图中的原点O 表示磁化之前铁磁物质处于磁中性状态,即B =H =O ,当磁场H 从零开始增加时,磁感应强度B 随之缓慢上升,如线段oa 所示,继之B 随H 迅速增长,如ab 所示,其后B 的增长又趋缓慢,并当H 增至H S 时,B 到达饱和值B S ,oabs 称为起始磁化曲线。
图1表明,当磁场从H S 逐渐减小至零,磁感应强度B 并不沿起始磁化曲线恢复到“O ”点,而是沿另一条新的曲线SR 下降,比较线段OS 和SR 可知,H 减小B 相应也减小,但B 的变化滞后于H 的变化,这现象称为磁滞,磁滞的明显特征是当H =O 时,B 不为零,而保留剩磁Br 。

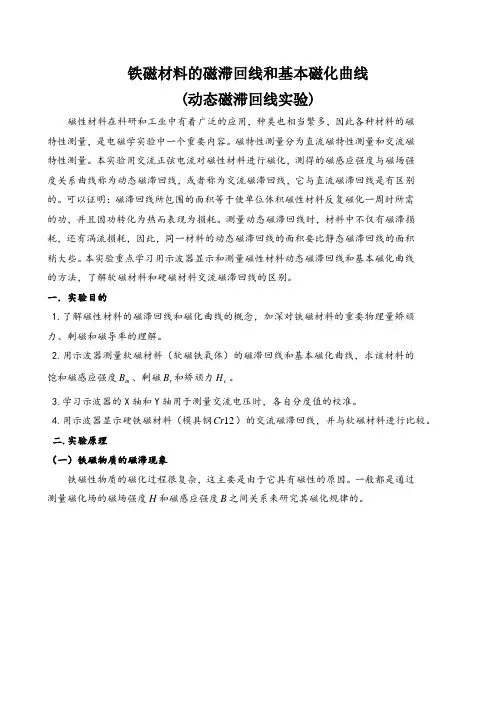

用示波器测动态磁滞回线、磁场测量实验报告
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用,种类也相当繁多,因此各种材料的磁特性测量,是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化,测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线,或者称为交流磁滞回线,它与直流磁滞回线是有区别的。
可以证明:磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功,并且因功转化为热而表现为损耗。
测量动态磁滞回线时,材料中不仅有磁滞损耗,还有涡流损耗,因此,同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法,了解软磁材料和硬磁材料交流磁滞回线的区别。
一.实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念,加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料(软磁铁氧体)的磁滞回线和基本磁化曲线,求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时,各自分度值的校准。
4. 用示波器显示硬铁磁材料(模具钢12Cr )的交流磁滞回线,并与软磁材料进行比较。
二. 实验原理(一)铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示,当铁磁物质中不存在磁化场时,H 和B 均为零,在H B -图中则相当于坐标原点O 。
随着磁化场H 的增加,B 也随之增加,但两者之间不是线性关系。
当H 增加到一定值时,B 不再增加或增加的十分缓慢,这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零,则与此同时B 也逐渐减小。
[大学物理实验]用示波器测动态磁滞回线范文
用示波器测动态磁滞回线(本文内容选自高等教育出版社《大学物理实验》)工程技术中有许多仪器设备,大的如发电机和变压器,小的如手表铁心和录音磁头等,都要用到铁磁材料。
而铁磁材料的磁化曲线和磁滞回线是该材料的重要特性。
本实验中用交流电对材料样品进行磁化,测得的B-H 曲线称为动态磁滞回线。
测量磁性材料动态磁滞回线方法较多,用示波器法测动态磁滞回线的方法具有直观、方便、迅速以及能够在不同磁化状态下(交变磁化及脉冲磁化等)进行观察和测量的独特优点,所以在实验中被广泛利用。
本实验要求掌握铁磁材料磁滞回线的概念和用示波器测量动态磁滞回线的原理和方法。
试验原理1.铁磁材料的磁滞性质铁磁材料除了具有高的磁导率外,另一重要的特点就是磁滞。
当材料磁化时,磁感应强度B 不仅与当时的磁场强度H 有关,而且决定于磁化的历史情况,如图2.3.2-1所示。
曲线OA 表示铁磁材料从没有磁性开始磁化,磁感应强度B 随H 的增加而增加,称为磁化曲线。
当H 增加到某一值H S 时,B 几乎不再增加,说明磁化已达到饱和。
材料磁化后,如使H 减小,B 将不沿原路返回,而是沿另一条曲线ACA 下降。
当H 从-H S 增加时,B 将沿A ’C ’A 曲线到达A ,形成一闭合曲线称为磁滞回线,其中H=0时,r B B ,B r 称为剩余磁感应强度。
要使磁感应强度B 为零,就必须加一反向磁场-H c , H c 称为矫顽力。
各种铁磁材料有不同的磁滞回线,主要区别在于矫顽力的大小,矫顽力大的称为硬磁材料,矫顽力小的称为软磁材料。
由于铁磁材料的磁滞特性,磁性材料所处的某一状态必然和它的历史有关。
为了使样品的磁特性能重复出现,也就是指所测得的基本磁化曲线都是由原始状态(H=0,B=0)开始,在测量前必须进行退磁,以消除样品中的剩余磁性。
2.示波器测量磁滞回线的原理图2.3.2-2所示为示波器测动态磁滞回线的原理电路。
将样品制成闭合的环形,然后均匀地绕以磁化线圈N 1及副线圈N 2,即所谓的罗兰环。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验名称:用示波器测动态磁滞回线
实验目的:
a .研究铁磁材料的动态磁滞回线
b .了解采用示波器测动态磁滞回线的原理;
c .利用作图法测定磁性材料的饱和磁感应强度s B 、剩磁r B 、矫顽力c H 的值。
实验仪器:
V252双踪示波器、自耦变压器、隔离变压器、互感器毫安表、电容等。
实验原理和方法:
铁磁材料除了具有高的导磁率外,另一重要的特点就是磁滞。
当材料磁化时,磁感应强度B 不仅与当时的磁场强度H 有关,而且与以前的磁化状态有关。
如右图所示,曲线OA 表示铁磁材料从没有磁性开始
磁化,磁感应强度B 随H 增加,称为磁化曲线。
当H 增加
到某一值S H 时,B 的增加速度将极其缓慢。
和前段曲线
相比,可看成B 不再增加,即达到磁饱和。
当磁性材料磁
化后,如H 减小,B 将不沿原路返回,而是沿另外一条曲
线r A 下降。
如果H 从S H 变到-S H ,再从-S H 变回
S H ,B 将随H 变化而形成一条磁滞回线。
其中当H = 0
时,r B B =。
r B 称为剩余磁感应强度。
要使磁感应强
度为零,就必须加一反向磁场-c H ,c H 称为矫顽力。
按一般分类,矫顽力小的称为软磁材料,大的称为硬磁材料。
必须注意的是:反复磁化(S S S H H H →-→)的开始几个循环,每次循环的回路才相同,形成一个稳定的磁滞回线。
只有经过“磁锻炼”后所形成的磁滞回线,才能代表该材料的磁滞性质。
由以上可知,要测定材料的磁滞回线,需要根据磁化过程测定材料部的磁场强度H 及其相应的磁感应强度B 。
磁性材料的磁滞回线能较全面地反应该材料的磁特性,譬如剩磁r B 、矫顽力c H 等。
因此,实用上常常借助磁滞回线来粗略了解材料的磁特性。
测量磁滞回线的基本线路图如下图所示:
将样品制成封闭的圆环,均匀地以磁化线圈1N 环绕,用直流电产生磁场使样品磁化,利用换向开关使磁化电流突然转向,样品中的B 也随之改变,通过副线圈2N 和冲击电流计G B 测出B ∆,从而能测出磁化曲线及磁制曲线(B -H 关系曲线)。
此处是用直流电源进行工作,所得到的关系曲线是静态的。
本实验用交流电代替直流电进行磁化,而且用示波器代替冲击电流计来观察和测量。
这个结果与静态的是不相同的,为了区别,称之为“动态的”。
由于静态的磁滞回线所包围的面积与磁滞损耗成正比,而实验用交流电磁化所得的回线包围的面积,不仅包括磁滞损耗,而且还包括涡流损耗,因此,动态的回线一般比静态的要大一些。
本实验所用线路图如下图所示:
在样品的原边线圈上,取样电阻1R 与线圈1N 串联,并加以交流电压λU ,将1R 两端电压信号1U 加在示波器的X 输入端上。
在样品副边路上接以RC 线路,将电容两端由感应引起的电信号c U 加在示波器的Y 输入端上。
要是示波器的X 与Y 端放大不失真,且保持X 与Y 两输入端没有初始相位差,那么在示波器上就可以得到待测样品的磁滞回线图像。
但是必须考虑一个问题,那就是示波器的X 输入端1U 是否和磁化电流(或磁场强度H )成正比,而示波器的Y 输入c U 又与样品的B 成正比,并且要一一对应,否则荧光屏上所得的图像将不是样品的磁滞回线。
1. 1U 与磁场强度H 成正比的问题
设样品的中心长度为L ,原边线圈(即磁化线圈)的匝数为1N ,1I 为磁化电流的大小(交流电),则有:
11I L
N H = 而 H N L R I R U 11111=
= 其中,L ,1N 均为常数。
可见,1U 的确与H 成正比。
2. c U 与B 成正比的问题
首先,设副线圈匝数为2N ,样品的横截面积为A ,则根据电磁感应定律应激起的感应电动势2ε为dt
dB A N 22-=ε 进而分析2ε加在c R 电路上的情况。
若电容器的电量为Q ,电容量为C ,很明显有
C
Q I R +
=222ε 如果与C 都选得很大时,则222I R ≈ε dt U d C dt dQ I C )(2==
由以上两式得:dt U d C
R C )(22=ε 则 dt
dB A N dt U d C R C 222)(==ε 经积分、整理后有C U A
N C R B 22=
式中:
2
R,C,
2
N,A均为常数。
可见:B与
c
U成正比;只要选取
2
R与C足够大,在荧光屏上是可以得到样品的磁滞回线的。
在实践中,为了使原副边路上的电压尽可能接近正弦波形,将原边上的特意选取为一个小值电阻(Ω
≈2
1
R);其次为了操作安全,在原边线圈上加入一个隔离变压器T以避免直接与交流电源λ
U相接;同时应用调压器D使电源电压大小可调(以控制磁化电流的大小),由此称为一个实际可用的实验线路,如下图所示:
待测样品S实际上是一个特制的小变压器。
为了确定回线上所反映的几个参数,如矫顽力、剩磁、饱和磁感应强度等量的大小,就必须知道示波器光点偏移一个单位实际代表了多少安/米(H)或特斯拉(B),即所谓进行标定。
(1)H值的标定
利用下图所示的线路:
利用毫安表A以读出流过1
R的电流大小(交流电),R的作用是为了避免一开始有过大电
流流经毫安表而超过它的量程。
当A的读数为时,其峰值应为
10
2I。
此时在示波器上所呈现的横线(即X偏转)对应的磁场强度H,可用下式计算:
10
1
2I
L
N
H=
(2)B 值的标定
利用下图所示的线路:
其基本出发点是用一个已知的标准互感器M 代替待测样品,从而求出其对应的关系。
流经互感器原边的电流OM I (交流)可用毫安表A 读出,则互感器副边的输出感应电动势M ε为
dt
dI M OM M -=ε 此时电容器C 上两端的电压c U 根据式dt U d C
R C )(22=ε可得(忽略负号): dt
U d C R dt dI M C OM )(2= 积分,得
C R MI U OM C 2= 考虑到OM I 的峰值,有
OM I A
N M B 22=
实验容和步骤:
1.观察动态磁滞回线的全貌
a .按“观察动态磁滞回线接线图”接线,毫安表A 置200 mA 挡,待辅导教师检查线路后再接通电源;
b .将示波器原点调出中央,磁化电流逐渐加大到160 mA 左右,不得超过200 mA ,此时已趋向饱和。
适当调整X 轴增幅与Y 轴增幅,以观察动态磁滞回线的变化及其全貌。
2.测动态磁化曲线(即各动态磁滞回线定点的连线)及磁滞回线
a.确定核实的X与Y的增幅大小,磁化电流选定在达到磁饱和的值上(200 mA以下);
b.退磁。
利用调压器使磁化电流从最大缓慢降为零,退磁完毕;
c. 绘制动态磁化曲线。
逐渐增大磁化电流,记录各相应的回线定点的坐标,一直增大至事先确定的磁化电流的值为止;
d.记录此时回线(接近磁饱和)各点的坐标(不少于20个点),特别注意回线的顶点、剩磁与矫顽力3个点的坐标。
3.标定H与B值
注意示波器的X与Y增幅和衰减倍数绝对不能改变,否则将失掉标定的意义。
参数及数据记录:见附表
思考题:
1.导热系数的物理意义是什么?
答:导热系数是反映材料的导热性能的重要参数之一。
2.实验中采用什么方法来测量不良导体的导热系数?
答:稳态法。
3.本实验得热电偶测温度为什么不用定标就能代入公式计算?能否不用数字电压表而用
其他电表仪器来测热电偶电压值代入公式求导热系数而不影响结果?举例说明。
答:因为用直流数字电压表测得电动势)(θE ,它与所测温度θ在该实验温度围可看
成线性关系。
有20
102010θθθ-∆=-∆E E E 。
可见,直接把电动势值代入θ∆,10θ,20θ中,不影响测量结果。
