继电器检测

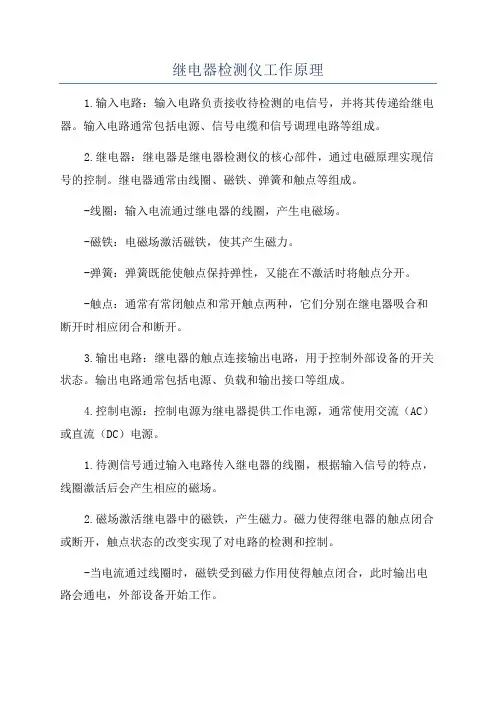

继电器检测仪工作原理
继电器检测仪工作原理1.输入电路：输入电路负责接收待检测的电信号，并将其传递给继电器。
输入电路通常包括电源、信号电缆和信号调理电路等组成。
2.继电器：继电器是继电器检测仪的核心部件，通过电磁原理实现信号的控制。
继电器通常由线圈、磁铁、弹簧和触点等组成。
-线圈：输入电流通过继电器的线圈，产生电磁场。
-磁铁：电磁场激活磁铁，使其产生磁力。
-弹簧：弹簧既能使触点保持弹性，又能在不激活时将触点分开。
-触点：通常有常闭触点和常开触点两种，它们分别在继电器吸合和断开时相应闭合和断开。
3.输出电路：继电器的触点连接输出电路，用于控制外部设备的开关状态。
输出电路通常包括电源、负载和输出接口等组成。
4.控制电源：控制电源为继电器提供工作电源，通常使用交流（AC）或直流（DC）电源。
1.待测信号通过输入电路传入继电器的线圈，根据输入信号的特点，线圈激活后会产生相应的磁场。
2.磁场激活继电器中的磁铁，产生磁力。
磁力使得继电器的触点闭合或断开，触点状态的改变实现了对电路的检测和控制。
-当电流通过线圈时，磁铁受到磁力作用使得触点闭合，此时输出电路会通电，外部设备开始工作。
-当电流断开或继电器受到其他因素（如温度过高）影响时，线圈不再产生磁场，磁铁失去磁力作用，触点会打开，输出电路断电，外部设备停止工作。
3.继电器通常具有较高的电绝缘能力，可以有效隔离输入和输出电路，使得继电器检测仪可以安全可靠地对不同电压和电流的信号进行检测和控制。
综上所述，继电器检测仪通过电磁原理实现对电路状态的控制和检测。
其工作过程包括将待测信号传入继电器的线圈，使继电器的触点打开或闭合，从而控制输出电路的通断，实现对外部设备的控制。
继电器检测仪具有工作稳定、响应速度快以及电绝缘能力强等优点，在工业控制和自动化系统中有着广泛的应用。
继电器作用及检测方法
继电器作用及检测方法
继电器是一种电子控制器件，通常由输入电路、比较电路和输出电路三部分组成。
它主要用于控制系统，当输入量达到一定值时，输出量会发生相应的变化。
具体来说，当输入量（如电压、电流等）发生变化时，比较电路会进行比较，并控制开关的通断，从而控制电流的流向和大小，实现自动控制和远程控制的目的。
继电器的检测方法包括外观检测和功能检测。
外观检测主要检查继电器的外观是否有损坏、变形、松动等情况；功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。
具体检测步骤如下：
1. 外观检测：观察继电器的外观是否有损坏、变形、松动等情况，如有异常，需及时修复或更换。
2. 输入输出参数检测：使用万用表等工具测量继电器的输入输出参数，判断是否符合要求。
3. 动作值检测：通过调节输入量，观察继电器的输出是否在规定范围内变化。
4. 吸合电压和释放电压检测：使用可调电源和万用表等工具测量继电器的吸合电压和释放电压，判断是否符合要求。
5. 温升试验：通过加热或长时间工作等方式检测继电器的温升是否正常，以判断其热稳定性。
6. 寿命测试：通过模拟实际工作情况，对继电器进行多次开关操作，检查其寿命是否符合要求。
需要注意的是，不同的继电器有不同的检测方法和标准，具体操作时应参照相关标准和规范进行。
同时，对于具有高电压、大电流等特殊参数的继电器，应采取相应的安全措施，以免发生意外事故。
继电器的测试方法
继电器的测试方法
继电器是一种电器元件，常用于控制开关电路。
测试继电器的方法通常包括以下步骤：
1. 电源测试：首先，检查继电器的标志性编号及额定电压是否符合要求。
然后，使用万用表或电压表检查电源线的电压，确保继电器的电源正常。
2. 动作电流测试：使用万用表或电流表测量继电器的动作电流。
将表笔连接到继电器的线圈端子上，然后通过通电，观察电流是否在规定范围内。
3. 阻抗测试：测试继电器的线圈阻抗。
使用万用表的欧姆档位，将表笔连接到线圈的两端，以测量线圈的电阻值。
4. 动作时间测试：将继电器接入一个电路，并通过相应的信号使继电器动作。
使用示波器，记录继电器的动作时间。
动作时间应在规定范围内。
5. 接触电阻测试：使用万用表的欧姆档位，将表笔连接到继电器的触点上，以测量触点的电阻值。
通常，接触电阻应该较小且稳定。
6. 外观检查：检查继电器外壳是否有破损，观察触点是否存在焦点、氧化等现象。
总体来说，测试继电器需要使用合适的工具，如万用表、电压表、电流表和示波器。
测试过程中应严格按照规定参数进行检测，并注意安全操作。
如发现异常现象，应及时修复或更换继电器。
简述常闭继电器的检测方法
简述常闭继电器的检测方法《常闭继电器的检测方法》常闭继电器是一种一直处于闭合状态的继电器，当激励电流通过时，继电器会断开电路，而在无电流通过时则会闭合电路。
为了保证常闭继电器的正常工作，需要进行定期的检测。
下面将简述一些常用的常闭继电器检测方法。
1. 多用表法：使用多用表中的电压表和电流表进行检测。
首先将继电器与电源连接，然后通过测量电压表的读数来确认是否有电流通过。
如果电压表读数为零，则表示电流正常通过，继电器处于闭合状态。
接下来，可以通过将多用表连接到继电器的输出端，测量电流表的读数，来检查继电器是否正常开路。
2. 激磁电流检测法：这种方法通过测量继电器激磁电流的大小来检测继电器的状态。
首先将激励电源与继电器连接，并使用电流表测量电流的大小。
如果电流表读数为零，表示继电器正处于常闭状态。
如果电流表读数为非零值，则表示继电器处于打开状态。
3. 功能性测试法：这种方法主要通过对继电器进行功能性测试来检测其是否正常工作。
可以使用一个外部电源和模拟信号源，通过连接到继电器的激励端口，来激活继电器并观察继电器的响应。
正常情况下，继电器应该能够迅速响应并进行切换。
4. 观察灯光法：这种方法使用一个灯泡或LED灯来检测继电器的状态。
将灯泡或LED灯的一个端口连接到继电器的输出端口，另一个端口连接到电源。
当继电器闭合时，电流将通过灯泡或LED灯，使其亮起。
反之，当继电器打开时，灯泡或LED灯将熄灭。
以上是常见的常闭继电器的检测方法，可以根据实际需要选择相应的方法进行检测，以确保继电器的正常工作。
在检测过程中，需要特别注意安全操作，避免触电或其他意外发生。
继电器的检测方法
继电器的检测方法
继电器的检测方法主要有以下几种：
1. 直流电阻检测法：使用万用表或电阻表测量继电器的线圈和触点间的电阻值。
线圈的电阻值应在给定的范围内，以确保继电器能够正常工作。
触点之间的电阻值应为无穷大，确保触点不会发生短路。
2. 直流电压激励法：使用直流电源对继电器的线圈进行激励，观察触点的动作情况。
正常情况下，线圈受到激励后，触点应该能够正常吸合或断开。
3. 直流电压释放法：使用直流电源对继电器的线圈进行激励，然后断开电源，观察触点的动作情况。
正常情况下，线圈受到激励后，即使断开电源，触点也应该能够保持吸合或断开的状态。
4. 交流电压激励法：使用交流电源对继电器的线圈进行激励，观察触点的动作情况。
正常情况下，线圈受到激励后，触点应该能够正常吸合或断开。
5. 交流电压释放法：使用交流电源对继电器的线圈进行激励，然后断开电源，观察触点的动作情况。
正常情况下，线圈受到激励后，即使断开电源，触点也应该能够保持吸合或断开的状态。
在进行继电器检测时，应注意使用适当的检测工具和安全措施，确保操作正确且安全。
继电器怎么测量好坏
继电器怎么测量好坏对于继电器的检查不能只通过测量线圈的电阻值来判断好坏，要通过多种方法来检测继电器的好坏。
①;通过万用表的电阻挡测量控制部分线圈的电阻是否符合标准，如果不符合更换继电器。
②;在不给继电器通电的状态下，用万用表的电阻挡测量触点（输出端）是否导通，如果导通，说明继电器损坏，更换继电器。
③;将继电器接入电路中，使继电器工作，此时用万用表的电阻挡测量输出端的电阻是否很小（接近0），如果测量发现电阻触点电阻无穷大或者阻值超过标准值则说明继电器出现故障需要更换。
1、测线圈电阻：可用万用电表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。
由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。
3、测量吸合电压和吸合电流：用可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
3、测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流。
一般情况下，继电器的释放电压约在吸合电压的10～50%，如果释放电压太低（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。
继电器怎么检查好坏最简单的方法是1.先用万用表检查继电器的吸引线圈是否断路，外观是否发黑（发黑就是烧了）2.检查各组触头是否通路，触头是否粘连，3.活动铁芯连带触头组上下活动是否灵活。
经过上述检查都正常的话，那该继电器就是好的。
时间继电器的接线和检测方法及工作原理
时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。
它通常由控制电压、输出电压、控制电路和延时元件组成。
时间继电器可以用于自动控制、计时、计数等各种领域。
下面将详细介绍时间继电器的接线和检测方法以及工作原理。
一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。
在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。
2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。
在接线时，可以根据需要选择常闭接点或常开接点。
将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。
3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。
在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。
二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。
包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。
2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。
可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。
3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。
可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。
三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。
当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。
2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。
常见的延时元件包括热膨胀体、电容器、电感器等。
不同的延时元件具有不同的延时效果。
综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。
车用继电器的检测方法
车用继电器的检测方法
车用继电器是车辆电气系统中至关重要的部件之一，它在车辆电路中起到开关和保护的作用。
为了确保车用继电器的正常工作，我们需要定期进行检测。
下面将介绍两种常用的车用继电器检测方法。
一、使用万用表进行电阻和导通测试
1. 首先，将万用表的旋钮拨到电阻档位，将红表笔和黑表笔分别接触继电器的两个引脚。
2. 如果继电器的电阻值接近于零，说明继电器的线圈正常；如果电阻值无穷大，说明继电器的线圈断路。
3. 接下来，将万用表的旋钮拨到导通档位。
将红表笔接触继电器的控制端口（一般为继电器的线圈引脚），黑表笔接触继电器的常开和常闭端口。
4. 当继电器通电时，导通档位会显示有导通信号；当继电器断电时，导通档位会显示无导通信号。
二、使用电磁铁测试继电器的工作状态
1. 找一根绝缘电线，将其一端连接到继电器的控制端口，另一端连接到车辆电池的正极。
2. 如果继电器正常工作，电磁铁会被吸引，继电器的触点会闭合。
此时，可以通过观察继电器的常开和常闭端口是否通电来判断继电器的工作状态。
3. 如果继电器无法吸引电磁铁，或者触点无法闭合，说明继电器存在故障，需要更换或修理。
通过以上两种方法的检测，我们可以判断车用继电器的线圈和触点是否正常工作。
定期进行继电器的检测可以提前发现故障，避免因继电器故障而导致的车辆故障或事故发生。
因此，车主在保养车辆时务必注意继电器的检测和维护，以确保行车安全和电气系统的正常运行。
总结起来，车用继电器的检测方法包括使用万用表进行电阻和导通测试，以及使用电磁铁测试继电器的工作状态。
继电器校验方法
继电器校验方法继电器是一种常用的电气控制元件，广泛应用于各种电路中。
为了确保继电器的正常工作，需要进行校验。
本文将介绍几种常用的继电器校验方法。
1. 观察继电器工作状态可以通过观察继电器的工作状态来初步判断其是否正常。
当继电器正常工作时，触发电流通过继电器的电磁线圈，会使继电器的触点闭合或断开。
可以通过观察触点的动作来判断继电器是否工作正常。
触点的闭合或断开应该是明显的、稳定的，并且没有异常的闪烁或抖动。
2. 使用万用表进行测量使用万用表可以对继电器的电气参数进行测量，以进一步判断其性能是否正常。
首先，可以测量继电器的线圈电阻。
正常的继电器线圈电阻应该在一定的范围内，如果电阻值过大或过小，可能意味着线圈损坏或继电器老化。
其次，可以测量继电器的触点电阻。
正常的继电器触点电阻应该接近于零，如果电阻值较大，可能意味着触点接触不良或污染。
还可以通过测量继电器的激磁电流和释放电流来评估其性能。
3. 进行继电器的负载测试继电器通常用于控制电路的开关，因此进行负载测试是必要的。
可以通过连接一个恰当的负载电路，例如灯泡或电阻器，来测试继电器的负载能力。
正常的继电器应该能够稳定地承受负载电流，并保持触点的闭合或断开状态。
如果继电器在负载电流下无法稳定工作，可能需要更换更大容量的继电器。
4. 检查继电器的绝缘性能继电器绝缘性能的好坏直接影响电路的安全性。
可以通过绝缘电阻测试来评估继电器的绝缘性能。
使用绝缘电阻测试仪对继电器的线圈和触点进行绝缘电阻测量。
正常的继电器应该具有足够的绝缘电阻，以确保在工作过程中不会发生漏电或短路现象。
5. 进行继电器的工作寿命测试继电器的工作寿命是评估其可靠性的重要指标。
可以通过连接一个恰当的频率发生器和计数器来模拟实际工作条件，对继电器进行长时间、高频率的工作寿命测试。
通过记录继电器的工作时间和次数，可以评估其工作寿命是否符合要求。
继电器的校验方法包括观察继电器工作状态、使用万用表进行测量、进行继电器的负载测试、检查继电器的绝缘性能以及进行继电器的工作寿命测试。
继电器检测仪工作原理
继电器检测仪工作原理继电器检测仪是一种常用的电气控制装置，广泛应用于工业自动化系统中。
它可以实现电气信号的放大、隔离和转换，具有很高的可靠性和稳定性。
本文将介绍继电器检测仪的工作原理，包括其基本结构和工作过程。
一、继电器检测仪的基本结构继电器检测仪通常由继电器、电源供应器、输入输出端口和触发电路等组成。
其中，继电器是核心部件，起到控制开关的作用。
电源供应器为继电器检测仪提供所需的电能，输入输出端口用于连接外部电路，触发电路则负责检测输入信号并触发继电器的工作。
二、继电器检测仪的工作原理继电器检测仪的工作原理可以分为两个步骤：输入信号检测和输出信号控制。
1. 输入信号检测当外部电路的信号输入到继电器检测仪的输入端口时，触发电路会检测这个输入信号的状态。
触发电路通常由电路电阻、电容和比较器等组成。
它会将输入信号进行放大、滤波和比较等处理，以确保输入信号的准确性和稳定性。
当输入信号满足触发电路设定的条件时，触发电路会向继电器发送一个控制信号，从而触发继电器的工作。
2. 输出信号控制当继电器接收到触发信号后，它会切换自身的开关状态。
继电器内部有一个电磁线圈和一对触点。
当电磁线圈受到电流时，会产生一个磁场，使得触点闭合或断开。
这样，继电器就可以控制外部电路的通断。
具体来说，当继电器处于闭合状态时，外部电路通电；当继电器处于断开状态时，外部电路断电。
通过这种方式，继电器检测仪可以实现对外部电路的控制。
三、继电器检测仪的应用继电器检测仪在工业自动化系统中有着广泛的应用。
它可以完成各种电气信号的放大、隔离和转换任务，从而实现对各个部件的控制和保护。
例如，在电力系统中，继电器检测仪可以用于监测电流、电压和频率等参数，并在异常情况下及时切断电源，以保护设备的安全运行。
在制造业中，继电器检测仪可以用于控制生产线上的各种设备，实现自动化生产。
此外，继电器检测仪还可以应用于交通信号灯、电梯控制和家用电器等领域。
四、总结继电器检测仪是一种重要的电气控制装置，通过输入信号检测和输出信号控制实现对外部电路的控制。
热继电器的检测方法
热继电器的检测方法
热继电器的检测方法：
①外观检查首先目测热继电器外壳有无破损变形引脚是否弯曲断裂铭牌信息是否清晰完整；
②测量电阻用万用表欧姆档测量常闭触点两端阻值正常情况下应为零欧姆表明触点闭合良好；
③加热试验将热继电器固定在加热台上调节温度逐渐升高观察其在设定值附近能否可靠动作断开；
④冷却复位切断电源让热继电器自然冷却一段时间后检查其能否自动复位触点重新闭合；
⑤电流测试选取额定电流百分之九十百分之一百一十两个档位通电半小时记录其动作与否；
⑥耐压检测在热继电器输入输出端之间施加高于工作电压一千伏特交流电一分钟不允许击穿；
⑦寿命实验连续通断数百次观察触点表面有无明显烧蚀氧化现象测量接触电阻变化幅度；
⑧环境适应性将热继电器置于高低温交变湿热盐雾等恶劣条件下运行数小时检查功能是否正常；
⑨电磁兼容在实验室模拟雷击浪涌静电放电等电磁干扰场景确保热继电器不会误动作拒动作；
⑩振动冲击将热继电器安装在振动台上按照不同频率加速度方向进行试验不允许出现松动脱落现象；
⑪噪声测量在安静环境下使用声级计测量热继电器工作时产生的噪音强度应低于六十分贝；
⑫用户反馈定期回访使用过该款热继电器客户询问其实际应用效果存在问题并及时作出改进。
继电器测试温升方法
继电器测试温升的方法一、直接测量法直接测量法是最简单、最直接的温升测试方法。
它通过在继电器上安装温度传感器，直接测量继电器内部的温度。
这种方法可以实时监测继电器的温度变化，对于一些小型继电器尤为适用。
然而，对于大型或集成度较高的继电器，直接测量可能会带来一定的困难。
二、红外测温法红外测温法是一种非接触式的温升测试方法。
它通过红外热像仪检测继电器表面的温度分布，再根据红外辐射的物理特性计算出继电器的温升。
这种方法具有非接触、快速、方便的特点，尤其适用于一些高温、高辐射的场合。
但是，红外测温法也受到环境温度、湿度、气体等因素的影响，测试结果可能存在一定的误差。
三、电阻法电阻法是一种通过测量继电器线圈电阻来推算温升的方法。
在继电器正常工作时，线圈的电阻会受到温度的影响。
通过测量线圈在不同温度下的电阻值，可以推算出继电器的温升。
这种方法适用于有可调电阻的继电器，测试结果较为准确。
但是，对于一些特殊的继电器，如密封式继电器，电阻法可能无法适用。
四、热电偶法热电偶法是一种通过测量热电势来推算温升的方法。
它通过在继电器内部或表面安装热电偶，测量热电偶两端产生的电势差，再根据热电势与温度的对应关系计算出继电器的温升。
这种方法具有测量精度高、响应速度快的特点，适用于各种类型的继电器。
但是，热电偶法的测试结果也受到环境因素的影响，需要进行一定的修正。
五、热像仪法热像仪法是一种利用红外线扫描继电器表面温度分布的方法。
它通过红外热像仪获取继电器表面的温度分布图，再根据温度分布图计算出温升。
这种方法可以快速地检测大面积的表面温度分布，适用于一些大型继电器的温升测试。
但是，热像仪法的测试结果也受到环境因素和设备性能的影响，需要进行校准和修正。
六、示温蜡片法示温蜡片法是一种利用示温蜡片粘贴在继电器表面进行温升测试的方法。
示温蜡片是一种能够根据温度变化改变颜色的指示剂，粘贴在继电器表面后，可以根据颜色的变化判断温升情况。
这种方法操作简单、成本低廉，适用于一些小型继电器的温升测试。
五脚继电器的检测方法
五脚继电器的检测方法
五脚继电器的检测方法可以按照以下步骤进行：
1. 准备工作：确保继电器和电路处于断开状态，断开电源。
2. 利用万用表的直流（DC）电压档，将一个测试笔连接到继电器的电源针脚（一般是Vcc），将另一个测试笔连接到接地针脚（一般是GND）。
读取万用表上的电压测量值。
如果读数为0V，说明继电器没有电源供给或者其电源线路有问题。
3. 对继电器的控制脚进行测试：将一个测试笔连接到控制脚（通常是IN或者Coil），将另一个测试笔连接到接地针脚（GND）。
读取万用表上的电阻测量值。
如果读数接近于0欧姆，说明继电器的控制脚短路。
如果读数为无穷大或者非常大，说明继电器的控制脚断路。
4. 测试继电器的触点：将一个测试笔连接到继电器的触点之一（一般是COM），将另一个测试笔连接到通常关闭触点（NC）和通常开放触点（NO）分别进行测试。
读取万用表上的电阻测量值。
如果通常关闭触点的电阻测量值为接近于0欧姆，通常开放触点的电阻测量值为无穷大或者非常大，说明继电器的触点正常工作。
反之，可能存在触点接触不良或者触点损坏的情况。
5. 检查继电器的绝缘电阻：将一个测试笔连接到继电器的继电器触点之一（COM、NC、NO），将另一个测试笔连接到继电器外壳或者继电器的接地针脚。
读取万用表上的电阻测量值。
正常的绝缘电阻应该是极高的，接近于无穷大。
如果读数很低，说明继电器可能有漏电问题。
注意事项：在进行继电器检测的时候，需要谨慎操作，避免错误操作导致电路短路或者电击等安全问题。
继电器检测标准
继电器检测标准
继电器的检测标准主要包括以下几个方面：
1. 外观检查：主要检查继电器的外观是否完好无损、有无变形、裂纹、腐蚀等情况。
2. 电气性能检测：包括继电器的额定电压、额定电流、绝缘电阻、接触电阻、动作时间、释放时间等参数的检测。
其中，额定电压和额定电流是继电器的重要参数，在检测过程中需要确保其符合规定的标准。
3. 动作特性检测：主要是指继电器的吸合电压、释放电压、工作电流和释放电流等特性的检测。
动作电压是指继电器可以正常吸合的最小电压值，释放电压是指继电器可以正常释放的最大电压值，工作电流是指继电器在吸合状态下的实际电流值，释放电流是指继电器在释放状态下的实际电流值。
4. 耐电压测试：主要是通过施加规定的直流或交流电压，检测继电器的绝缘性能。
一般要求继电器可以承受一定的电压，防止因为电压过高而损坏。
5. 长期负载测试：通过将继电器连接到额定电流的负载上，并保持一定时间进行测试，以检测继电器在长期工作条件下的稳定性和可靠性。
继电器的检测标准可以参考国家及行业对于继电器的相关标准，如中国国家标准《继电器的一般规定》(GB14048.1-2010)、欧洲国家标准《继电器产品的一般要求》(EN 61810-1:2008)等。
继电器检测实验报告
继电器检测实验报告一、实验目的1. 了解继电器的工作原理；2. 掌握继电器的正常工作状态；3. 了解继电器的故障类型和常见故障原因。
二、实验原理继电器是一种控制电气信号的装置，它能通过小电流来控制大电流的通断。
其基本原理如下：1. 继电器由线圈和触点两部分组成，线圈是继电器的控制部分，通过外部电源加电时产生磁场，进而激活触点；2. 当线圈充电后，磁场的作用使得触点闭合，将电源接通到被控制设备上；3. 当线圈断电时，磁场消失，触点恢复原状，断开电源。
三、实验材料和仪器1. 继电器：型号为JQC-3FF；2. 电源：直流电源，额定电压为12V；3. 多功能电表：用于测量电流、电压等参数；4. 实验电路板：用于搭建继电器实验电路。
四、实验步骤1. 搭建基本电路首先，根据实验要求，在实验电路板上搭建继电器实验电路，并将继电器正确安装在电路板上。
2. 施加电源将直流电源连接至电路板，调节电源电压为12V，确认电路板正常供电。
3. 连接多功能电表将多功能电表的电流表头与电路板中继电器线圈的电流通路连接，将电压表头与其电源线路连接，以便测量电流和电压。
4. 测试继电器正常工作状态4.1 先测试继电器的正常工作状态。
先确认线圈电流为12V，利用电流表测量线圈电流的大小，并记录下来；4.2 施加电压后，观察继电器的触点是否闭合，利用电压表测量触点闭合后电源电压的大小，并记录下来；4.3 断开电源，观察继电器的触点是否恢复原状。
5. 模拟继电器故障5.1 创造继电器线圈电流不足以激活触点闭合的情况，调低电源电压，观察继电器的触点是否闭合；5.2 创造继电器触点无法闭合的情况，将触点处加入阻抗元件或者短路，观察继电器的触点状态。
五、实验结果与分析根据实验步骤，我们得到了如下实验结果：1. 在正常工作状态下，继电器线圈电流为12V，线圈电流大小为0.5A；2. 继电器触点闭合后，电源电压为11.8V；3. 继电器触点恢复原状后，电源电压为12V。
继电器的检测
继电器的故障诊断继电器一般装在发动机室的保险丝盒里。
检修时，可以从继电器的插座上把继电器拔出来。
注意继电器的位置和继电器的极性都印刷在继电器壳的外表面上。
当安装时，应按照原来的位置和方向进行安装，不可装错。
一、继电器故障的诊断方法1.找继电器的特征继电器若有四个端头，2个端头将连接到电磁线圈电路和2个端头将连接到大负荷电流电路。
如果为ISO最小型5个端头的继电器，则有电磁线圈连接端头86和端头85，及电源连接端头30和负载电流连接端头87或者87a五个端头。
2. 要先搞清楚继电器的连接情况●要判定是断开型还是闭合性继电器，一是查看继电器壳体上的电路描述，二是通过电阻来测量进行判定。
●是要判定是四接线柱继电器还是五接线柱继电器。
直接查看接线柱的数目即可判定。
●三是要搞清楚是否带有电阻或者二极管抑制保护。
若继电器壳体的连接控制电路里带有，则说明这个继电器是带有抑制电压保护的继电器，在接线或者在测试时，不可接错。
3. 确定继电器负载的整体连接使用一个数字欧姆表(DMM)或者指针式模拟欧姆表测量各端头的电阻，在断开式继电器，如继电器的端头30和端头87或者端头87a，这个读数应当是1（表示开路），或者是断开的（模拟表读数是无穷大欧姆）；在闭合型继电器上应当是0欧姆。
（1）给继电器的控制线圈通电, 用万用电表的电压档测量其控制线圈的电压,其读数应当是电源电压。
如果继电器已经确定有二极管峰值浪涌电压保护。
则电源的正极必须连接到继电器内部二极管的正极末端.如果继电器已经确定没有浪涌电压峰值保护, 即没有二极管连接在继电器里，电源可以连接到继电器控制线圈的任何一个测试端头。
(2). 听(咔嗒)声响。
当电源给控制线路通电时,继电器触点动作，可以听到一个轻微的“咔嗒”声响。
（3）确定继电器触点断开（正常断开型）或者接通（正常接通型）使用数字万用电表或者指针式欧姆表不带电测量穿过继电器和负载连接开关（即触点）之间的电阻。
万用表检测继电器标准参数
万用表检测继电器标准参数
一、线圈电阻
使用万用表测量继电器线圈的电阻值，以判断线圈是否断路或短路。
正常情况下，线圈电阻值应在规定范围内。
二、额定电压
使用万用表测量继电器线圈的额定电压，以确保继电器在规定电压范围内工作。
三、吸合电流
使用万用表测量继电器在吸合状态下的电流，以判断继电器是否能正常工作。
正常情况下，吸合电流应不大于额定电流。
四、释放电流
使用万用表测量继电器在释放状态下的电流，以判断继电器的释放效果。
正常情况下，释放电流应不小于额定电流的5%。
五、接触电阻
使用万用表测量继电器触点的接触电阻，以判断触点是否接触良好。
正常情况下，接触电阻应不大于规定值。
六、绝缘电阻
使用万用表测量继电器线圈与触点之间的绝缘电阻，以判断继电器的绝缘性能。
正常情况下，绝缘电阻应不小于规定值。
七、耐压值
使用耐压测试仪测试继电器的耐压值，以判断继电器是否能承受规定的电压。
正常情况下，耐压值应不小于规定值。
八、延时时间
使用计时器或示波器测量继电器的延时时间，以判断继电器的工作性能。
正常情况下，延时时间应不大于规定值。
九、动作声音
听取继电器在动作时的声音，以判断继电器的动作是否正常。
正常情况下，继电器应无异常声音。
十、温升
使用温度计测量继电器在工作状态下的温升，以判断继电器的散热性能。
正常情况下，温升应不大于规定值。
十一、机械寿命
对继电器进行机械寿命测试，以评估其在使用过程中的可靠性。
正常情况机械寿命应不低于规定次数。
继电器和接触器的检测
继电器和接触器的检测一、继电器的检测继电器是一种根据外界输入量（电、磁、声、光、热）来控制电路接通或断开的电动控制器件，对继电器的检测可以通过万用表来实现。
如下图所示，以电磁继电器为例，判断电磁继电器是否正常时，主要是对各触头间的电阻值和线圈的电阻值进行检测。
判断电磁继电器是否正常时，主要是对各触头间的电阻值和线圈的电阻值进行检测，正常情况下常闭触头间的电阻值为0Ω，常开触头间的电阻值为无穷大，线圈应有一定的电阻值。
二、接触器的检测接触器是通过电磁机构驱动开关动作，是一种可以频繁接通和断开主电路的远距离操纵装置。
以交流接触器为例，可使用万用表对其线圈的电阻值进行检测，然后再对相应触头间的电阻值进行检测，从而判断当前交流接触器的性能，如下图所示，在检测之前先根据接触器外壳上的标识，识别接触器的接线端子。
根据标识可知，接线端子1、2为相线L1的接线端，接线端子3、4为相线L2的接线端，接线端子5、6为相线L3的接线端，接线端子13、14为辅助触头的接线端，A1、A2为线圈的接线端。
可借助万用表检测接触器各引脚间（包括线圈间、常开触头间、常闭触头间）阻值；或在通路和开路状态下，通过检测线圈未得电或得电后，触头所控制电路的通断状态来判断其性能好坏。
如下图所示，以典型交流接触器为例介绍接触器的检测方法。
当交流接触器内部线圈通电时，会使内部开关触头吸合；当内部线圈断电时，会使内部触头断开。
因此，对该交流接触器进行检测时，需依次对其内部线圈阻值及内部开关在开启与闭合状态下的阻值进行检测。
由于是断电检测交流接触器，因此，需要按动交流接触器上端的开关触头按键，强制将触头闭合进行检测。
判断交流接触器好坏的方法如下：若测得接触器内部线圈有一定的阻值，内部开关在闭合状态下，其阻值为0，在断开状态下，其阻值为无穷大，则可判断接触器正常；若测得接触器内部线圈阻值为无穷大或零，则表明接触器内部线圈已损坏；若测得接触器的开关在断开状态下，阻值为0，则表明接触器内部触头粘连损坏；若测得接触器的开关在闭合状态下，阻值为无穷大，则表明接触器内部触头损坏；若测得接触器内部的4组开关有任意一组损坏，则说明接触损坏。
继电器绝缘电阻的检测技巧
继电器绝缘电阻的检测技巧
(1)查看外壳各部分是否有碰坏或破损之处，各接线柱有无生锈现象。
(2)打开继电器外壳，用500V兆欧表检测继电器各导电部分对外壳的绝缘电阻，指针指示要大于50MOmega;;对继电器各导电部分之间的绝缘也要大于50MOmega;。
(3)将万用表旋至电阻挡，打开继电器外壳，用其测量继电器电容极间电阻，查看电阻阻值是否过小。
(4)接好试验耐压电路，将接地线接在继电器外壳的固定螺孔上，并将导电元件接至耐压升压测试线上，继电器中若有整流元件或电容时，将它们串接的回路部分进行短路，以免损坏，试验电压为1kV，应匀速升压。
同时查看继电器内部是否有闪络现象或火花出现，电压升至1kV时，持续60秒，若无异常现象出现，表明耐压试验合格。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缓慢旋转调压器旋 钮，观察直流电压表 的读数，使其增至测 试继电器的充磁值， 再反向旋转调压气旋 钮，使其输出电压减 小至继电器的动接点 断开前接点的数值即 为释放值。
三．电气特性测试
➢ 工作值的测试
电源通
调压器
断开电源1s 后，旋转调压 器旋钮，使其 输出电压从0V 增至继电器的 动接点与前接 点闭合的数值， 即为工作值。
根据“功能选择”栏所列功能逐步测试。
一．线圈电阻测试
将继电器测试台的“测试电源通断选择”开关拨到“断”位
将“功能选择”按钮旋转到“线圈电阻”测试挡 位，对应指示灯点亮
一．线圈电阻测试
将“类型选择”旋钮旋转到“前圈或后圈”挡位， 对应指示灯点亮 根据被测继电器线圈电阻选择“电阻量程”
当前电阻表显示电阻值为“前圈或后圈”的电阻值
电压量程 选择
功能选择 类型选择
五．时间特性测试
（2）将极性选择开关拨到“正向”挡位 （3）根据被测继电器，将电压或电流掉到所规 定电流、电压值
五．时间特性测试
（4）缓吸时间测试 （5）缓放时间测试
电源通
时间选择
测试注意事项
开机前不允许插入被测继电器，且调压器处于“零”位置
每次只允许插入一台被测继电器 被测继电器只允许插入对应插座 旋转电压调节旋钮时，必须缓慢增高与降低电压 测试过程中不允许随意插拔继电器
三．电气特性测试
功能选择
将“功能 选择”旋钮转 到“电气特性” 挡位，对应指 示等点亮
三．电气特性测试
电压选择 电源通
类型选择
根据被测继电 器，将继电器测试 台上的“电压量程 选择”、“类型选 择”等开关旋转到 对应位置，将“测 试电源通断选择” 开关拨到“通”位。
三．电气特性测试
➢ 释放值的测试
二．绝缘电阻测试
使继电器测试台的“测试电源通断选择” 开关保持在“断”的状态，将被测继电器 插到相应的转接台上，将功能旋钮旋转到 要测的参数上。
二．绝缘电阻测试
使继电器测试
台的“测试电源通
电源
断选择”开关保持
通
在“断”的状态，
将被测继电器插到
相应的转接台上，
将功能旋钮旋转到
功能 选择
要测的参数上。ຫໍສະໝຸດ 四．接点电阻测试将“功能选择”旋钮转到“接点电阻”测试挡位，选择电 阻量程为20mΩ，根据被测信号继电器的型号将“测试电压 电流选择”拨到所需挡位，“类型选择”旋钮转到相应位置， 极性选择开关拨到“正向”，灯丝参数测试开关拨到“回路 电压”挡位，电压调到规定值。
五．时间特性测试
（1）将“功能 选择”旋钮旋转到 “电气特性”挡位， 并根据被测继电器， 将继电器测试台上 “电压量程”选择以 及“类型选择”等开 关旋转到对应位置， 对应指示灯点亮。
测试注意事项
➢ 关闭总电源之前，取下被测继电器 ➢ 每测试完一个继电器，必须关掉测试电源之后再
进行更换 ➢ 电流表不允许超量程使用，应根据要求进行量程
选择 ➢ 绝缘电阻外接测试，正负外接线决不能短接，绝
缘电阻表测试端子不允许接触测试台或调试盘任 何位置 ➢ 低电阻外接测试必须连接牢固可靠 ➢ 必须使用同等规格的保险丝，不允许随意增大保 险丝容量 ➢ 测试继电器时应根据测试盒标注进行开关选择
继电器测试
课程：轨道交通联锁系统 专业：铁路信号基础
线圈电阻测试 绝缘电阻测试 电气特性测试 接点电阻测试
时间特性测试
电源通
接点选择
时间选择
功能选择
调压器
测试前应做好如下准备工作：
将调压器旋钮转到零位置，按下“电源通” 按钮。此时部分LED灯点亮及仪表点亮。
测试前应做好如下准备工作：
根据被测ＡＸ继电器的型号选择对应的 测试插座，并将被测继电器插在测试插座上，
三．电气特性测试
➢ 反向工作值的测试
电源通
调压器
将电源的 “极性选择”开关 由“正向”扳至 “反向”位置，旋 转调压器旋钮， 使其输出电压从 0V增至继电器 的动接点与前接 点闭合的数值， 即为反向工作值。
三．电气特性测试
➢ 反向不吸起值的测试
将电源的“极性选择”开关由“正向”扳至“反向”位置，旋 转调压器旋钮，使其电压逐渐增至200V，观察其是否处于吸起状态， 如果不吸起说明其反向不吸起值满足其电气特性要求。
