第三章
叠加方法 与
网络函数
第四章
分解方法 及
单口网络
2019/11/27
7
第二篇 动态电路的时域分析
第五章 电容元件
与 电感元件
第六章 一阶电路
第七章 二阶电路
2019/11/27
8
第三篇 动态电路的相量分析法和s域分析法
第八章
阻抗和导纳
引言
第九章
正弦稳态功率和能量 三相电路
第十章
频率响应 多频正弦稳态电路
11
• 教学方式：讲课、作业、答疑 • 答疑时间：每周三上午 • 答疑地点：信息工程学院楼428 • 教学要求： 认真听讲、积极思考、及时复习 • 学时： 72 学分： 4 • 学习方法： • 重点掌握基本概念、基本定律、基本分析方法 • 抓住知识点之间的内在联系，进行阶段小结 • 多做练习、举一反三、熟能生巧
• 通过本课程的学习，学生不但能获得电路分析的基本知
识，而且可以在抽象思维能力，分析计算能力，总结归 纳能力和实验动手能力诸方面得到提高。
• 本课程的先修课程是《高等数学》和《大学物理》。
2019/11/27
10
数字电路 基础与应用
半导体基础和基本放大电路
电路分析基本理论 和基本分析方法
2019/11/27
2
(1) 课程任务
• 学习电路分析所需要的基本原理
叠加、分解、变换域三大基Leabharlann 方法KCL、KVL 和 VCR
两类约束
集总电路
一个假设
2019/11/27
3
(2) 课程地位
先修课程
高等数学 物理
后续课程
信号与系统 电子电路
2019/11/27
《电路分析基础》教学大纲
《电路分析基础》教学大纲课程名称：电路分析基础Fundamentals of Circuit Analysis课程编码：151003学分：4.5总学时：72学时，理论学时：72学时适应专业：电气信息类本科各专业先修课程：高等数学、大学物理执笔人：金波审订人：刘焰一、课程的性质、目的与任务《电路分析基础》课程是电气信息学科的学科基础课，是电类各专业的一门重要的技术基础课程。
它既是电气信息类专业课程体系中高等数学、大学物理等基础课的后续课程，又是电气信息类所有专业的后续技术基础课和专业基础课的基础。
在整个电气信息类专业的人才培养方案和课程体系中起着承前启后的重要作用。
《电路分析基础》课程的任务是：通过本课程的学习，使学生掌握电路的基本理论、分析计算电路的基本方法和进行实验的初步技能，并为后续课程准备必要的电路知识。
《电路分析基础》课程理论严密，逻辑性强，有广阔的工程背景，对培养学生的辨证思维能力，树立理论联系实际的科学观点和提高学生分析问题和解决问题的能力，都有重要的作用。
通过本课程的学习，应使学生掌握电路理论的基础知识，电路分析的基本方法。
二、教学内容、基本要求与学时分配第1章电路分析的基本知识主要内容：1、电路和电路模型。
2、电路变量及参考方向。
3、基尔霍夫定律。
4、电阻元件及欧姆定律。
5、电压源与电流源及受控源。
6、功率的计算。
基本要求：建立实际电路与电路模型的概念。
熟练掌握以下内容：电路变量（电压和电流）及其参考方向；电路元件及其约束关系；电功率的计算方法；基尔霍夫定律，并能正确应用KCL和KVL列写电路方程。
了解线性和非线性的概念。
学时分配：4学时。
第2章简单电阻电路主要内容：1、串联电路和单回路电路。
2、并联电路和单节点电路。
3、电位的计算。
4、串-并联电路的等效电阻。
5、分压公式和分流公式的应用。
6、分压器的设计及负载效应。
基本要求：熟练掌握以下内容：电阻串联和并联；单回路电路和单节点电路的计算；电路中开路和短路的概念。
电路基础第一章英文版chapter1PPT课件
6
Electric current i = dq/dt. The unit of current is the ampere (A),
and it can be derived as 1 A = 1C/s. • A direct current (dc) is a current that
remains constant with time. • An alternating current (ac) is a
Basic unit meter
kilogram second ampere kelvin
mole candela
Symbol m Kg s A K
mol cd
3
The derived units commonly used in electric circuit theory
Decimal multiples and submultiples of SI units 4
11
We should pay close attention to that the arrow is a fundamental part of the definition of the current! Thus, to talk about the value of a current i (t) without specifying the arrow is to discuss an undefined entity. For example, Fig. 1.3a is the proper definitive, whereas Fig. 1.3b apresentation of i(t) symbology.

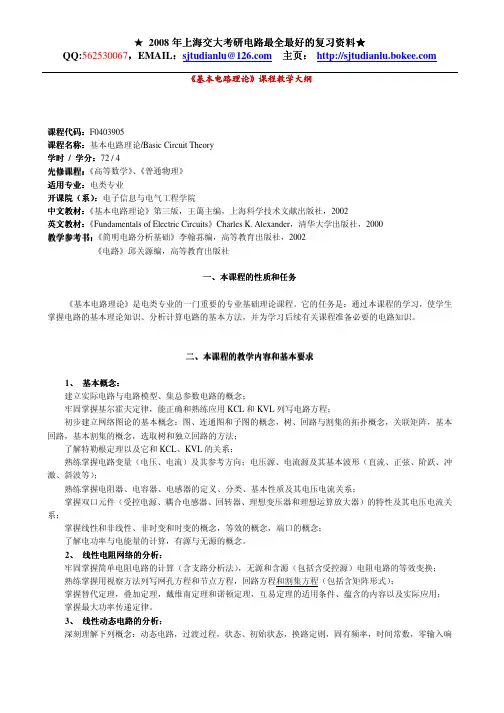

上交《基本电路理论》课程教学大纲
《基本电路理论基本电路理论》》课程教学大纲课程代码课程代码：：F0403905课程名称课程名称：：基本电路理论/Basic Circuit Theory学时 / 学分学分：：72 / 4先修课程先修课程：：《高等数学》、《普通物理》 适用专业适用专业：：电类专业开课院开课院（（系）：：电子信息与电气工程学院 中文教材中文教材：：《基本电路理论》第三版，王蔼主编，上海科学技术文献出版社，2002英文教材英文教材：：《Fundamentals of Electric Circuits 》Charles K. Alexander ，清华大学出版社，2000 教学参考书教学参考书：：《简明电路分析基础》李翰荪编，高等教育出版社，2002 《电路》邱关源编，高等教育出版社一、本课程的性质和任务《基本电路理论》是电类专业的一门重要的专业基础理论课程。
它的任务是：通过本课程的学习，使学生掌握电路的基本理论知识、分析计算电路的基本方法，并为学习后续有关课程准备必要的电路知识。
二、本课程的教学内容和基本要求1、 基本概念基本概念：： 建立实际电路与电路模型、集总参数电路的概念；牢固掌握基尔霍夫定律，能正确和熟练应用KCL 和KVL 列写电路方程；初步建立网络图论的基本概念：图、连通图和子图的概念，树、回路与割集的拓扑概念，关联矩阵，基本回路，基本割集的概念，选取树和独立回路的方法；了解特勒根定理以及它和KCL 、KVL 的关系；熟练掌握电路变量（电压、电流）及其参考方向；电压源、电流源及其基本波形（直流、正弦、阶跃、冲激、斜波等）；熟练掌握电阻器、电容器、电感器的定义、分类、基本性质及其电压电流关系；掌握双口元件（受控电源、耦合电感器、回转器、理想变压器和理想运算放大器）的特性及其电压电流关系；掌握线性和非线性、非时变和时变的概念，等效的概念，端口的概念；了解电功率与电能量的计算，有源与无源的概念。
2、 线性电阻网络的分析线性电阻网络的分析：：牢固掌握简单电阻电路的计算（含支路分析法），无源和含源（包括含受控源）电阻电路的等效变换； 熟练掌握用视察方法列写网孔方程和节点方程，回路方程和割集方程（包括含矩阵形式）；掌握替代定理，叠加定理，戴维南定理和诺顿定理，互易定理的适用条件、蕴含的内容以及实际应用； 掌握最大功率传递定律。
章节4
4.3 Superposition Theorem (3)
Steps to apply superposition principle 1. Turn off all independent sources except one source. Find the output (voltage or current) due to that active source using nodal or mesh analysis. 2. Repeat step 1 for each of the other independent sources. 3. Find the total contribution by adding algebraically all the contributions due to the independent sources.
17
4.4 Source Transformation (2)
+ +
• The arrow of the current source is directed toward the positive terminal of the voltage source. • The source transformation is not possible when R = 0 for voltage source and R = ∞ for current source.
19
4.5 Substitution theorem(替代定理) theorem(替代定理 替代定理)
• If the voltage across and current through any branch of a dc network with two terminals are known, this branch can be replaced by any combination of elements that will maintain the same voltage across and current through the chosen branch. is

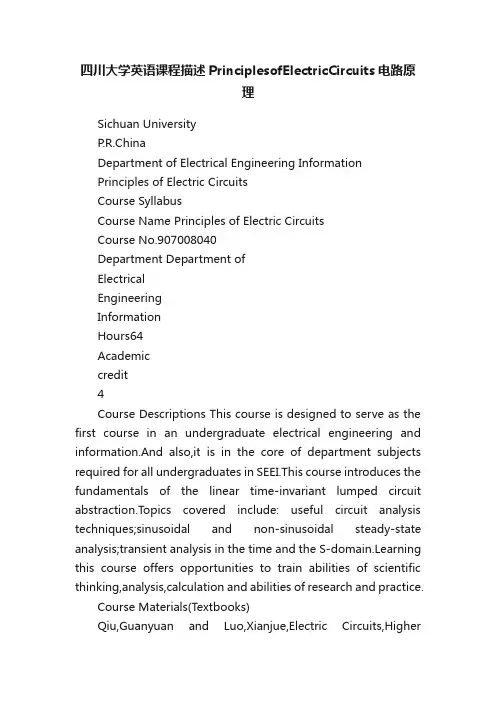

四川大学英语课程描述PrinciplesofElectricCircuits电路原理
四川大学英语课程描述PrinciplesofElectricCircuits电路原理Sichuan UniversityP.R.ChinaDepartment of Electrical Engineering InformationPrinciples of Electric CircuitsCourse SyllabusCourse Name Principles of Electric CircuitsCourse No.907008040Department Department ofElectricalEngineeringInformationHours64Academiccredit4Course Descriptions This course is designed to serve as the first course in an undergraduate electrical engineering and information.And also,it is in the core of department subjects required for all undergraduates in SEEI.This course introduces the fundamentals of the linear time-invariant lumped circuit abstraction.Topics covered include: useful circuit analysis techniques;sinusoidal and non-sinusoidal steady-state analysis;transient analysis in the time and the S-domain.Learning this course offers opportunities to train abilities of scientific thinking,analysis,calculation and abilities of research and practice.Course Materials(Textbooks)Qiu,Guanyuan and Luo,Xianjue,Electric Circuits,HigherEducation Press.ISBN978-7-04-019671-9GradingHomework10%Stage exams60%Final exam30%Instructor InformationLong,Ting,Professor,School of Electrical Engineering Information,Sichuan University Tentative Course Schedule Chapter Title Topic1Circuit model and thecircuit's law 1)Circuit and circuit model2)Current and voltage reference direction3)Electrical power and energySichuan UniversityP.R.China4)Circuit elements5)Resistive element6)Voltage source and current source7)Controlled Power8)Kiel Hof's law2Equivalent transformationof the of the resistorcircuit 1)Introduction2)Circuit equivalent transformation3)Series and parallel resistors4)Equivalent transformation of resistance of the Y-shaped links and △-shaped links5)Voltage source,current source connected in series and parallel6)The actual power of the two models and Equivalent7)Input resistor3General analysis ofresistive circuits 1)circuit of Figure2)The number of independent equations of KCL and KVL3)Slip current law4)Mesh current method5)Loop current method6)Node voltage method4the circuit theorem1)Superposition Theorem2)Alternative theorem3)Thevenin and Norton theorems4)Maximum power transfer theorem5)Butler root theorem6)Mutual easy to Theorem7)Principle of duality5Op amp circuit1)Op amp circuit model2)Ratio of circuit analysis3)Ideal op-amp circuit analysis6Energy storage devices1)Capacitive element2)Inductor3)Capacitance,inductance components in series and parallel7First-order circuit andsecond circuittime-domain analysis 1）Equations of dynamic circuit and the initial conditions2）Zero-input response of the first-order circuit3）Zero-state response of the first-order circuit4）Full response to the first-order circuit5）Zero-input response of the second-order circuit6）Zero-state response and full response of the second-order circuits7）Step response of the first-order circuit and the second-order circuitSichuan UniversityP.R.China8）Impulse response of the first-order circuit and the second-ordercircuit9）Convolution integral10）Equation of state11）Dynamic circuit time-domain analysis8The phasor method1)Complex2)Sine amount3)The basis of the Phasors4)Circuit phasor form of the law of circuit9Sinusoidal steady statecircuit analysis 1)Impedance and admittance2)Circuit phasor diagram3)Sinusoidal steady state circuit analysis4)Sinusoidal steady state circuit power5)Complex power6)Maximum power transfer10Circuit with coupledinductors 1)Mutual Inductance2)Calculation of the coupled inductor circuit3)Coupled inductor power4)Transformer principle5)Ideal transformer11Circuit's frequencyresponse 1)Network Functions2)Resonant of RLC series circuit3)Frequency response of RLC series circuit4)RLC parallel resonant circuit5)Bode plots6)Filter Profile12Three-phase circuit1)Three-phase circuit2)Line voltage/current and phase voltage/current3)The calculation of the symmetrical three-phase circuit4)The concept of asymmetrical three-phase circuit5)Three-phase circuit of the power13The spectrum ofnon-sinusoidal periodiccurrent circuits and signal 1)Non-sinusoidal periodic signal2)Non-sinusoidal periodic function is decomposed into Fourierseries3)Rms,mean and average power4)Non-sinusoidal Current circuit calculation5)Symmetrical three-phase circuit of the high harmonic6)Fourier series in exponential form7)Fourier integral ProfileSichuan UniversityP.R.China14Linear dynamic circuitcomplex frequencydomain analysis 1)Definition of Laplace transform2)Basic properties of Laplace Transform3)The partial fraction expansion of Laplace inverse transform4)Computing circuit5)Laplace transform analysis of linear circuits6)Network Functions7)Network function poles and zeros8)Pole,zero,and the impulse response9)Poles,zeros and frequency response15Circuit equations in matrixform 1)Cutset2)The correlation matrix circuit matrix,cut set matrix3)The relationship between matrix A,B,Q4)Loop current equations in matrix form5)Node voltage equation in matrix form6)Cut set the voltage equation in matrix form7)A list of law16Two-port network1)Two-port network2)Two-port equations and parameters3)Two-port equivalent circuit4)Two-port transfer function5)Two-port connection6)Ggyrator and negative impedance converter。
fundamental of electrical circuit
Short Circuit and Open Circuit
i
v
i
R0 v 0 for any i
v
R i 0 for any v
Short Circuit
Open Circuit
These are idealization only.
Part 2
Network/circuit Analysis
Current
Electrical current is the time rate of flow of electrical charge through an element
dq (t ) i (t ) dt
t Current has a direction DC – direct current (unidirectional) AC – alternating current (bidirectional and periodic)
Part2
Learning objectives:
– Identify the principal elements of electric circuits: nodes, loops, meshes, branches, – Apply Kirchoff’s laws to simple electric circuits and derive the basic circuit equations. – Apply the voltage and current divider laws – Analyze simple series, parallel circuits. – Understand the rules for connecting electric measuring instruments to electric circuits.
电路分析基础ttt整理.ppt
2020/5/25
9
绪论
• 课程性质 电类专业必修的技术基础课
• 适用专业
电子信息类各专业
• 课程的地位和任务
• 《电路分析基础》是电路理论的入门课程，是电类各业 的技术基础课。它将着重阐述线性非时变电路的 基本
概念，基本理论和基本分析方法，为后续课程打下牢固 的基础，是电类各专业本科生的核心课程之一。
单位。
3. 每周三交作业。准备两个本 4. 点 名
2020/5/25
13
• 课程内容介绍（第十二章不要求）
• 第一章 • 第二章 • 第三章 • 第四章 • 第五章 • 第六章 • 第七章 • 第八章 • 第九章 • 第十章 • 第十一章
2020/5/25
集总电路中电压 电流的约束关系 Nhomakorabea网孔分析和节点分析 叠加方法与网络函数
11
• 教学方式：讲课、作业、答疑 • 答疑时间：每周三上午 • 答疑地点：信息工程学院楼428 • 教学要求： 认真听讲、积极思考、及时复习 • 学时： 72 学分： 4 • 学习方法： • 重点掌握基本概念、基本定律、基本分析方法 • 抓住知识点之间的内在联系，进行阶段小结 • 多做练习、举一反三、熟能生巧
单口网络
2020/5/25
7
第二篇 动态电路的时域分析
第五章 电容元件
与 电感元件
第六章 一阶电路
第七章 二阶电路
2020/5/25
8
第三篇 动态电路的相量分析法和s域分析法
第八章
阻抗和导纳
引言
第九章
正弦稳态功率和能量 三相电路
第十章
频率响应 多频正弦稳态电路
第十一章
Chapter 1 Fundamentals of Electric Circuits section 1-3 Ohm’s Law 电气工程及其自动化专业英语课
usually a connecting wire assumed to be a perfect
conductor. Thus, a short circuit is a circuit element
with resistance approaching zero.
Section3 Ohm’s Law
2. Ohm's Law states that the voltage across a resistor is the current flowing through the resistor.
A. equal to
B. directly proportional to
C. inversely proportional to D. different from
and voltage shown, Ohm's law is
uRi(t)
(1-9)
Fig.1-8 Circuit symbol for the resistor
Section3 Ohm’s Law
where R ≥0 is the resistance in ohms. Rearranging Eq. (1-9) into the form R = u(t) / i(t),
Fig.1-10
Typical
voltage-current
characteristic for a
nonlinear resistor
Section3 Ohm’s Law
In reality, all practical resistors are nonlinear because the electrical characteristics of all conductors are affected by environmental factors such as temperature. Many materials, however, closely approximate an ideal linear resistor over a desired operating region. We shall concentrate on these types of elements and simply refer to them as resistors.
电路多媒体教学课件上部分 (张彦梅2005)
二
电压
1.定义：单位正电荷由a点移动到b点所获得或 失去的能量，即 a,b两点之间的电压。
a b a
公式：u(t)=dw/dq
+ uab -
b
获得能量，a点电位低，b点电位高。 失去能量，a点电位高，b点电位低。 2.电压参考极性： 与电流一样，电压也需要参考极性。人为假 设的极性。用+，-号表示。 "+"号表示高电位，"-"表示低电位。
<2>求出的值无论正负，都不要把参考方向改 成真实方向。
u
§1-4
一
电阻元件
i
i
电阻 如果一个二端元 件在任一瞬间其端电 压和电流之间的关系 可由u-i平面上的一条 曲线所决定，则此二 端元件称为电阻。 请看右面图示电 阻 i－u 曲线
线性非时变电阻 u
u t1
t2
i i
非线性电阻
线性时变电阻
<1> 在电路分析中，电路中标出的电流方向都是参考 方向。如果没有方向，自己要设一个参考方向，在图 上标出，按所标参考方向进行计算 。若不设参 考方 向，算出的结果没有意义。
<2> 算得结果的正负配合参考方向就可确定真实方向， 但不必把参考方向改为真实方向。
以后解题必须画图！
（除非图已给出，并且不需进行任何标注。）
KCL方程中各支路电流线性相关。
ＫＣＬ：
<1>KCL是电流连续性的体现，集总参数电路 中的节点不能聚集电荷，有多少电荷流入就必 须有多少电荷流出。 <2>此定律与元件性质无关，是对支路电流所加 的约束。 <3>KCL不仅适用于节点，也适用于任一闭合 面，闭合面可以看成一个广义节点。 （教材以割集角度考虑。）
电气工程及其自动化专业英语 Chapter 1 Fundamentals of Electric Circuits
Section1 Current and Voltage
We know from elementary physics that all matter is made of fundamental building blocks known as atoms and that each atom consists of electrons, protons, and neutrons. We also know that the charge e on an electron is negative and equal in magnitude to 1.60210×1019C, while a proton carries a positive charge of the same magnitude as the electron. The presence of equal numbers of protons and electrons leaves an atom neutrally charged.
Section1 Current and Voltage
flow as the movement of positive charges, that is, opposite to the flow of negative charges, as Fig.l-1 illustrates. This convention was introduced by Benjamin Franklin (l706 ～ l790), the American scientist and inventor. Although we now know that current in metallic conductors is due to negatively charged electrons, we will follow the universally accepted convention that current is the net flow of positive charges. Thus, Electric current is the time rate of charge, measured in amperes (A). Mathematically, the relationship among current i, charge q, and time t is
大学电路专业英语教学课件
2.characteristic [ˌkæriktəˈristik]
3.Ohm [əum] 4.Faraday [ˈfærədi,-dei] 5.integral [ˈintiɡrəl] 6.equation有的，表示特性的 n. 特征，性能，特色，特性，特点 n. 欧姆(电阻单位)
1.resistor [riˈzistə]
n. n. n.
(=resister) 电阻， 电阻器，流阻器 电容，电容器
2.capacitor [kəˈpæsitə] 3.inductor [inˈdʌktə]
4.transistor [trænˈzistə]
5.bias [ˈbaiəs] 6.electrode [iˈlektrəud] 7.semiconductor [ˈsemikənˈdʌktə] 8.amplifier [ˈæmpliˌfaiə]
4.p-type
5.forward bias 6.reverse bias 7.bipolar transistor
p型(半导体)
正向偏置 反向偏置 双极(性)晶体管
8.field effect transistor
9.Integrated Circuit 10.equivalent circuit
电感，电感线圈，感应器，引导 者 n. 晶体(三极)管，半导体(三极)管， 晶体管(半导体)收音机 n. 斜线；偏见，偏向；偏压，偏置 Vt. 使有偏见；使有倾向性；加偏压 到 n. 电极 n. n. 半导体
9.fabricate [ˈfæbrikeit]
10.germanium [dʒə:ˈmeiniəm]
P1 Fundamental of Electric
（3）电感 电感是由绕成线圈形状的导线组成（图1.3）。当电流通过线圈时， 在线圈周围将产生磁场，它将阻止电流强度的快速变化。像电容一样， 电感可以被用于分辨信号变化的快慢。当电感和电容连在一起使用时， 电感上的电压在一个确定的频率上达到最大值。这一原理用在无线接 收机上，通过调节可变电容可以选择一个特定的频率。 （4）晶体管 晶体管由半导体制成。半导体是硅和锗这样的材料，经过搀杂 （即加入微量的外部元素），使内部的自由电子过剩或者不足。前一 种类型的半导体叫n型半导体，后一种类型的半导体叫p型半导体。 将n型半导体和p型半导体结合在一起就形成了二极管（图1.4a）。当 这个二极管连接上电池，使p型材料为正，n型材料为负时，因为 p区 缺少电子，电子就会被电池的负极排斥而毫无阻止地进入p区。当电 池反接时，要到达p区的电子经过n区非常困难，因为n区已经填充了 大量自由电子，电流几乎为零。1948年发明了双极的晶体管（图 1.4b），它由三层搀杂材料组成，两个p-n结可以配置成p-n-p或n-p-n 型晶体管，其中一个p-n结连接上电池使其有电流通过（正向偏置）， 另一个p-n结以相反的方向连接上电池（反向偏置）。如果用一个外 加信号使晶体管的正偏p-n结中的电流发生变化，反偏p-n结中的电流 将相应地跟着变化。这个原理可以用来构建放大器，正向偏置p-n结 的小信号可以引起反向偏置p-n结中电流大的变化。
第1章 集总参数电路
1.1
电能传输与转换
发电机 升压 输电线 降压 变压器 变压器 电灯 电动机
电源 信号传递与处理
话筒
中间环节
扬声器
放 大 器 负载
负载
话筒把声音(信息) 电信号 扬声器把电信号声音(信息)
信号源
2. 集总假设、元件模型 从麦克斯韦方程说起
电场定律
磁场定律 法拉第感应定 律 麦克斯韦-安培 定律 连续方程
JdS 0
即通过元件的总电荷无变化，流 入流出元件的电流相等。
2. 集总假设、元件模型
集总参数电路
（1）集总假设：在器件的物理尺寸远小于正常工作频率 所对应的波长时，可将它所反映的物理现象分别进行研究， 即用三种基本元件表示其三种物理现象，这就是集总假设。 采用集总假设的条件：实际电路的尺寸远小于电路使用 时其最高工作频率所对应的波长。 例如，我国电力用电的频率为 50 Hz，对应的波长为
结论
u、i 为关联参考方向时，p < 0 — 提供功率 u、i 为非关联参考方向，应采用 p = – u i
电压、电流引入了参考方向，其值就有了正负， 成为了代数量，其符号表明了与实际方向的关系 ——相同为正、相异为负
图示电路，US1与I的关系是关联参考方 向还是非关联参考方向？UR与I呢？
+ US1 –
b + u –
a
b + u –
关联参考方向
非关联参考方向
参考方向小结
(1) 参考方向（假定方向）：可任意假定 (2) 参考方向（假定方向） 二者方向相同时，u ( i ) > 0 实际方向（真实方向） 二者方向相反时，u ( i ) < 0
例如：I1= 1A，I2= – 2A， I3= 3A，实际方向如何？ 功率性质的判别
电路分析基础教学大纲
《电路分析基础》课程教学大纲课程编号：C013003、C015003英文名称：Fundamentals of Electric Circuits学分：3.25 学时：72 （其中理论学时：52 实验学时：20 ）适用专业：电子信息类各专业一、课程的性质、地位、任务：《电路分析基础》是电路理论的入门课程。
是电类各专业的技术基础课，它将着重阐述线性非时变电路的基本概念，基本规律和基本分析方法，为后继课程打下牢固的分析基础，是电类各专业本科生的核心课程之一。
通过本课程的学习，学生不但能获得上述基本知识，而且可以在抽象思维能力，分析计算能力，总结归纳能力和实验研究能力诸方面得到提高。
本课程的先修课程是《高等数学》和《大学物理》。
二、教学内容及学时分配：第一章集中参数电路中电压、电流的约束关系（6学时）§1-1 基尔霍夫定律§1-2 电路元件：电阻元件、独立电源、受控源§1-3 分压公式和分流公式§1-4 支路电流法和支路电压法第二章运用独立电流、电压变量的分析方法 (4学时)§2-1 网孔分析法§2-2 节点分析法§2-3 电路的对偶性第三章叠加方法与网络函数 (2学时)§3-1 线性网络的比例性网络函数§3-2 叠加定理第四章分解方法及单口网络 (8学时)§4-1 分解的基本步骤§4-2 单口网络的电压电流关系§4-3 置换定理§4-4 单口网络的等效电路§4-5 戴维南定理§4-6 诺顿定理§4-7 最大功率传递定理第五章动态元件 (2学时)§5-1 电容元件§5-2 电感元件第六章一阶电路 (6学时)§6-1 一阶电路的零输入响应§6-2 一阶电路的零状态响应§6-3 一阶电路的完全响应§6-4 一阶电路的三要素法第七章二阶电路 (6学时)§7-1 RLC串联电路的零输入响应§7-2 RLC串联电路的零状态响应§7-3 RLC串联电路的完全响应§7-4 GCL并联电路分析第八章阻抗和导纳 (8学时)§8-1 阻抗、导纳、相量模型§8-2 正弦混联电路分析§8-3 相量模型的网孔分析法和节点分析法§8-4 相量模型的等效§8-5 有效值有效值相量§8-6相量图解法第九章正弦稳态功率和能量 (4学时)§9-1 单个元件的功率§9-2 单口网络的功率§9-3 正弦稳态最大功率传递定理第十章耦合电路 (6学时)§10-1耦合电感的伏安关系、耦合系数及耦合电感的去耦等效变换§10-2空心变压器电路的分析§10-3理想变压器的伏安关系、阻抗变换性质三、大纲说明：本大纲在已有大纲内容的基础上做了适当调整和修改，本着“打好基础、精选内容、利于教学”的原则制定。
Chapter 1 Fundamentals of Electric Circuits section 1-5 Basic Analysis Methods 电气工程及其自动化
The voltage between node 1 and the reference node 3 is identified as u1, and u2 is defined between node 2 and the reference. These two voltages are sufficient, and the voltage between any other pair of nodes may be found in terms of them. For example, the voltage of node 1 with respect to node 2 is (u1– u2).
0 .5 u 1 0 .2 (u 1 u 2) 3
or
0.7u10.2u23
At node 2 we obtain
u20.2(u2u1)2
or
0.2u11.2u22
(1-19) (1-20)
Section5 Basic Analysis Methods
Solve the Eq.(1-19) and Eq. (1-20) to obtain the unknown node voltage u1 and u2, then any current or power in the circuit may now be found. Steps to nodal analysis: （1）Select a node as the reference node. Assign voltages u1 , u2 , …,un–1 to the remaining n–1 node. （2）Apply KCL to each of the n–1 non-reference nodes. Use Ohm's law to express the branch currents in terms of node voltages.
