专业汽车结构与设计大作业题目：自装卸垃圾汽车设计学院：班级：姓名：学号：自装卸垃圾汽车设计摘要：自装卸垃圾车是搜集分散在城市垃圾点上的桶装生活垃圾，并运转到垃圾处理厂的专业汽车。

目前，国产自装卸垃圾汽车一般是在二类汽车基础上改装而成的侧装式自装卸垃圾汽车。

具有集装速度快、二次污染少、操作方便、结构简单等的优点。

本文主要对自装卸垃圾汽车的举升机构和液压系统进行介绍和设计。

关键词：自装卸垃圾汽车、举升机构、液压系统、工作效率、环保。

正文：近年来，由于社会经济的快速发展和城市人口的急速增长，城市固体废弃物的数量和种类也随着迅速增加，环保已经成为了一个非常重要的问题。

一方面是因为大量的城市垃圾对人们优美舒适的工作、学习和生活造成了极其恶劣的影响；另一方面，大量的城市垃圾严重威胁着人类赖以生存的环境。

从长远发展来看，垃圾车是环卫工作的重要装备，有着广阔的发展前景。

所以，设计出环保、工作效率高的自装卸垃圾车便显得尤为重要。

本文所设计的自装卸垃圾车是由EQ1091货车改装而成，改装后的车身装载质量为4500kg。

卸载采用的是普通自卸汽车额后倾自卸形式，装载采用的是右前侧吊装形式，吊装机构布置在车厢右前侧。

确定车厢尺寸：参考自卸车相关资料，选用车厢的尺寸为长3600mm，宽2100mm，高1580mm。

确定最大举升角：自卸机构必须保证车厢自动举升和倾斜，最大举升角一般设计等于或大于48°，本文选取最大举升角为50°。

一、举升机构的选择（一）举升机构的作用举升机构是自卸汽车的重要组成部分，它直接关系着自卸车使用性能和整体布置，决定了自卸汽车的优劣。

装有举升机构的自卸式垃圾汽车可实现垃圾的快速搜集运输，很大程度上节省了垃圾倾倒时间和劳动力，缩短了运输周期，提高了工作效率，改善了工人的劳动环境。

因此，举升机构的选择对自卸式垃圾车有着极其重要的作用。

（二）举升机构形式的选择举升机构分为两类：直推式和连杆组合式。

《设计制作小车(一)作业设计方案-2023-2024学年科学苏教版》

《设计制作小车（一）》作业设计方案第一课时一、设计目的：本次作业旨在培养学生动手能力和创造力，通过设计和制作小车，让学生深入了解机械结构和原理，并锻炼他们的动手能力和团队合作意识。

二、设计内容：1. 学生将会设计和制作一辆小车模型，通过搭建车身、安装轮子和引擎等部件，完成一个完整的小车模型。

2. 学生需在规定的材料内，自行设计小车的外形和结构，并确保小车具备基本的运动功能。

三、设计要求：1. 小车的结构稳固，材料耐用，轮子灵活转动，模型整体外观符合设计要求。

2. 小车的轮子和引擎需要能够顺利运转，小车能够在平整的地面上行驶。

3. 学生需提交小车的设计图纸和制作过程记录，并展示小车的运行效果。

四、设计步骤：1. 设计阶段：学生根据老师提供的设计要求，进行小车外形和结构设计。

可以参考现有的小车模型，也可以发挥自己的想象力进行创意设计。

学生需要画出小车的设计图纸，标明材料、尺寸和结构等细节。

时间：1天2. 采购材料：学生根据设计图纸确定所需的材料和工具，前往市场购买。

常用的材料包括木板、螺丝、轮子等，工具包括锯、尺、螺丝刀等。

时间：1天3. 制作阶段：学生根据设计图纸，开始制作小车模型。

首先搭建车身框架，然后安装轮子和引擎等部件。

学生需注意材料的使用和加工技巧，确保小车的结构稳固。

时间：2天4. 测试阶段：学生完成小车模型后，进行测试。

测试包括检查小车的稳定性、轮子的转动情况和引擎的运转效果等。

学生需调整和改进小车的结构，确保小车能够顺利行驶。

时间：1天五、评价标准：1. 设计复杂性：小车的设计是否创新，是否符合基本的机械原理。

2. 制作质量：小车的结构稳固，材料选用是否合适，工艺是否精细。

3. 运行效果：小车的轮子是否能够顺利转动，引擎是否能够正常运转，小车能否顺利行驶。

4. 创意和表现力：学生在设计和制作过程中是否展现出创意和团队合作精神。

六、总结：通过本次作业，学生将会深入了解机械结构和原理，锻炼他们的动手能力和团队合作意识。

汽车设计作业

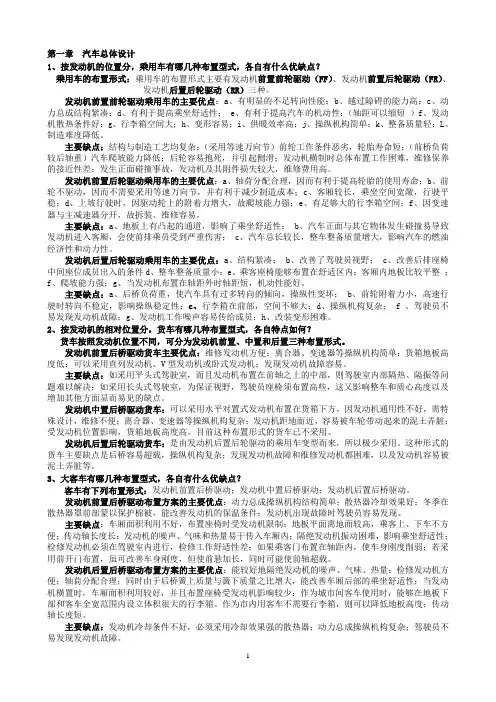

第一章汽车总体设计1、按发动机的位置分，乘用车有哪几种布置型式，各自有什么优缺点？乘用车的布置形式：乘用车的布置形式主要有发动机前置前轮驱动（FF）、发动机前置后轮驱动（FR）、发动机后置后轮驱动（RR）三种。

发动机前置前轮驱动乘用车的主要优点：a、有明显的不足转向性能；b、越过障碍的能力高；c、动力总成结构紧凑；d、有利于提高乘坐舒适性； e、有利于提高汽车的机动性；（轴距可以缩短）f、发动机散热条件好；g、行李箱空间大；h、变形容易；i、供暖效率高；j、操纵机构简单；k、整备质量轻；L、制造难度降低。

主要缺点：结构与制造工艺均复杂；（采用等速万向节）前轮工作条件恶劣，轮胎寿命短；（前桥负荷较后轴重）汽车爬坡能力降低；后轮容易抱死，并引起侧滑；发动机横制时总体布置工作困难，维修保养的接近性差；发生正面碰撞事故，发动机及其附件损失较大，维修费用高。

发动机前置后轮驱动乘用车的主要优点：a、轴荷分配合理，因而有利于提高轮胎的使用寿命；b、前轮不驱动，因而不需要采用等速万向节，并有利于减少制造成本；c、客厢较长，乘坐空间宽敞，行驶平稳；d、上坡行驶时，因驱动轮上的附着力增大，故爬坡能力强；e、有足够大的行李箱空间；f、因变速器与主减速器分开，故拆装、维修容易。

主要缺点：a、地板上有凸起的通道，影响了乘坐舒适性； b、汽车正面与其它物体发生碰撞易导致发动机进入客厢，会使前排乘员受到严重伤害； c、汽车总长较长，整车整备质量增大，影响汽车的燃油经济性和动力性。

发动机后置后轮驱动乘用车的主要优点：a、结构紧凑； b、改善了驾驶员视野； c、改善后排座椅中间座位成员出入的条件d、整车整备质量小；e、乘客座椅能够布置在舒适区内；客厢内地板比较平整；f、爬坡能力强；g、当发动机布置在轴距外时轴距短，机动性能好。

主要缺点：a、后桥负荷重，使汽车具有过多转向的倾向，操纵性变坏； b、前轮附着力小，高速行驶时转向不稳定，影响操纵稳定性；c、行李箱在前部，空间不够大；d、操纵机构复杂； f 、驾驶员不易发现发动机故障；g、发动机工作噪声容易传给成员；h、改装变形困难。

汽车设计大作业

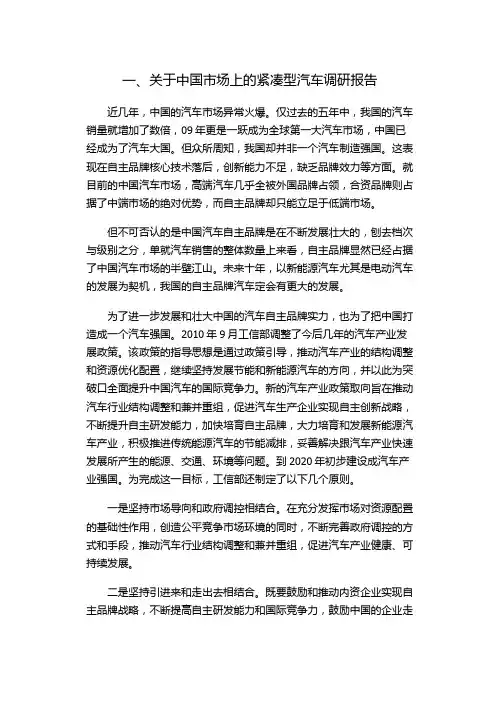

一、关于中国市场上的紧凑型汽车调研报告近几年，中国的汽车市场异常火爆。

仅过去的五年中，我国的汽车销量就增加了数倍，09年更是一跃成为全球第一大汽车市场，中国已经成为了汽车大国。

但众所周知，我国却并非一个汽车制造强国。

这表现在自主品牌核心技术落后，创新能力不足，缺乏品牌效力等方面。

就目前的中国汽车市场，高端汽车几乎全被外国品牌占领，合资品牌则占据了中端市场的绝对优势，而自主品牌却只能立足于低端市场。

但不可否认的是中国汽车自主品牌是在不断发展壮大的，刨去档次与级别之分，单就汽车销售的整体数量上来看，自主品牌显然已经占据了中国汽车市场的半壁江山。

未来十年，以新能源汽车尤其是电动汽车的发展为契机，我国的自主品牌汽车定会有更大的发展。

为了进一步发展和壮大中国的汽车自主品牌实力，也为了把中国打造成一个汽车强国。

2010年9月工信部调整了今后几年的汽车产业发展政策。

该政策的指导思想是通过政策引导，推动汽车产业的结构调整和资源优化配置，继续坚持发展节能和新能源汽车的方向，并以此为突破口全面提升中国汽车的国际竞争力。

新的汽车产业政策取向旨在推动汽车行业结构调整和兼并重组，促进汽车生产企业实现自主创新战略，不断提升自主研发能力，加快培育自主品牌，大力培育和发展新能源汽车产业，积极推进传统能源汽车的节能减排，妥善解决跟汽车产业快速发展所产生的能源、交通、环境等问题。

到2020年初步建设成汽车产业强国。

为完成这一目标，工信部还制定了以下几个原则。

一是坚持市场导向和政府调控相结合。

在充分发挥市场对资源配置的基础性作用，创造公平竞争市场环境的同时，不断完善政府调控的方式和手段，推动汽车行业结构调整和兼并重组，促进汽车产业健康、可持续发展。

二是坚持引进来和走出去相结合。

既要鼓励和推动内资企业实现自主品牌战略，不断提高自主研发能力和国际竞争力，鼓励中国的企业走出去，又要继续鼓励外资不断扩大投入，提高合资企业技术创新能力，支持外资在华长期发展。

汽车设计作业1

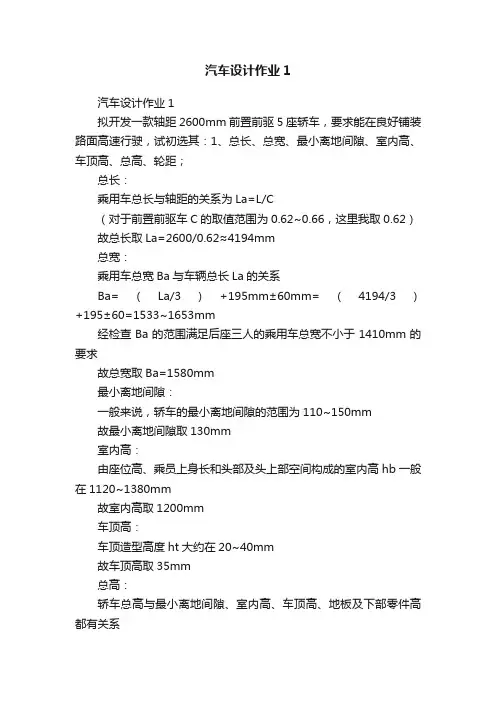

汽车设计作业1汽车设计作业1拟开发一款轴距2600mm前置前驱5座轿车，要求能在良好铺装路面高速行驶，试初选其：1、总长、总宽、最小离地间隙、室内高、车顶高、总高、轮距；总长：乘用车总长与轴距的关系为La=L/C（对于前置前驱车C的取值范围为0.62~0.66，这里我取0.62）故总长取La=2600/0.62≈4194mm总宽：乘用车总宽Ba与车辆总长La的关系Ba=（La/3）+195mm±60mm=（4194/3）+195±60=1533~1653mm经检查Ba的范围满足后座三人的乘用车总宽不小于1410mm的要求故总宽取Ba=1580mm最小离地间隙：一般来说，轿车的最小离地间隙的范围为110~150mm故最小离地间隙取130mm室内高：由座位高、乘员上身长和头部及头上部空间构成的室内高hb一般在1120~1380mm故室内高取1200mm车顶高：车顶造型高度ht大约在20~40mm故车顶高取35mm总高：轿车总高与最小离地间隙、室内高、车顶高、地板及下部零件高都有关系地板及下部零件高取100mm故总高累加得1465mm轮距：根据教科书上表1-2各类汽车的轴距与轮距，由轴距条件2600mm知该乘用车排量大致为 1.6~2.5L，对应的轮距为1300~1500mm一般来说，前轮距会选得比后轮距略大一些故前轮距取1430mm；后轮距取1400mm2、发动机排量、空气阻力系数、假定汽车正面投影面积为2.0m2时发动机的最大功率发动机排量根据轴距判断该乘用车适合匹配的发动机排量为1.6~2.5L根据其在良好路面高速行驶的动力性需求故发动机排量取2.0L空气阻力系数一般轿车的空气阻力系数为0.3左右故空气阻力系数初选0.29假定汽车正面投影面积为2.0m2时发动机的最大功率根据书上式子1-1，可依据设计汽车应达到的最高车速，估算发动机最大功率得最大功率为56kw3、整车整备质量、总质量、前轴和后轴的轴荷分配整车整备质量：由表1-3乘用车人均整备质量值得1.6~2.5L排量的轿车人均整备质量值为0.21~0.29t/人此处取0.25故整车整备质量m0=5×0.25=1.25t总质量：乘用车总质量ma由整备质量m0、乘员和驾驶员质量及乘员行李质量三部分组成。
