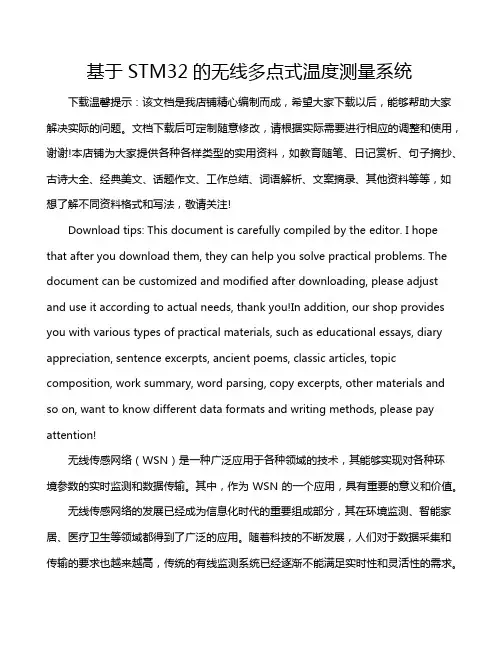

基于STM32的无线多点式温度测量系统
基于STM32的无线多点式温度测量系统下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!无线传感网络（WSN）是一种广泛应用于各种领域的技术，其能够实现对各种环境参数的实时监测和数据传输。
基于STM32的非接触式红外体温检测系统设计
基于STM32的非接触式红外体温检测系统设计目录一、内容概括 (2)1.1 研究背景 (3)1.2 研究目的与意义 (4)1.3 研究内容与方法 (5)二、系统设计与实现 (6)2.1 系统总体设计 (7)2.1.1 硬件设计 (8)2.1.2 软件设计 (10)2.2 系统实现与调试 (11)2.2.1 硬件实现与调试 (12)2.2.2 软件实现与调试 (14)三、系统功能测试与分析 (15)3.1 功能测试 (16)3.1.1 红外体温检测功能测试 (18)3.1.2 数据处理与存储功能测试 (19)3.2 性能分析 (19)3.2.1 系统响应时间分析 (21)3.2.2 系统精度分析 (22)四、系统总结与展望 (23)4.1 系统总结 (24)4.2 研究不足与展望 (25)一、内容概括硬件设计：详细阐述系统的硬件组成，包括STM32主控芯片的选择与配置、红外温度传感器件的选择与接口设计、外围电路（如电源电路、信号调理电路等）的设计原则和要求。
软件设计：介绍系统的软件架构，包括STM32的软件编程环境、主程序设计思路、中断服务程序的设计、数据处理与显示方法等。
红外测温原理及实现：介绍红外测温技术的基本原理，包括红外辐射定律、测温公式等，以及如何实现非接触式测温，如温度信号的采集与处理、测温精度的保证等。
系统调试与优化：阐述系统在开发过程中可能遇到的问题及解决方案，如温度测量的准确性、系统稳定性、响应速度等方面的调试与优化方法。
系统性能评估：对设计完成的系统进行性能评估，包括测温范围、测温精度、稳定性、功耗等方面的测试与分析。
实际应用及展望：介绍系统在实际应用场景中的表现，如医疗、工业等领域的体温检测应用，并展望未来的发展方向，如提高测温精度、降低成本、实现多参数检测等。
本设计旨在实现一个高性能、低成本、易于实现的红外体温检测系统，具有一定的市场应用前景。
1.1 研究背景全球气候变化和公共卫生问题日益严重，如流感、新型冠状病毒感染等传染病频繁爆发，严重威胁着人类的生命安全和身体健康。
基于红外线的目标跟踪与无线测温系统
基于红外线的目标跟踪与无线测温系统摘要该系统以单片机 AT89C51 为基础，对红外和无线测温系统进行控制、设计和自动跟踪。
该系统主要由红外目标跟踪部分和温度测量和无线传输两部分组成。
红外探测和控制是本系统设计的关键部分，主要由单片机微机、电气机构和光敏元件三部分组成，作为控制中心，电气机构是使感光元件和羽毛的激光上下，找到点光源，元件敏感检测点光源的位置，白炽灯200w 部分的无线温度测量可以显示模拟实时热源的温度。
这样的无线系统会给人们的生活带来无限的便捷。
关键词：AT89C51 红外跟踪无线测温无线通信ABSTRACTThis system takes AT89C51 single chip microcomputer as the control core, designs and makes infrared automatic tracking and wireless temperature measurement system. The system is mainly composed of two parts, the infrared target tracking part and the wireless temperature measurement and transmission part. Infrared detection and control is the key design part of this system, it is mainly composed of single-chip microcomputer, electric mechanism, and related photosensitive components, single-chip microcomputer as a control center, the role of the electric mechanism is to make photosensitive elements and laser pens up and down, in order to find point light source, photosensitive components to detect the location of point light source; 200W incandescent The wireless temperature measurement part can display the temperature of the simulated heat source in real time. Such a wireless system will bring unlimited convenience to people's lives.Key Words: AT89C51InfraredTracking Wireless Temperature Measurement Wireless Communication目录绪论 (1)第一章控制系统方案设计 (3)1.1系统设计要求 (3)1.2 方案选择与论证 (3)1.2.1主控芯片的选择与论证 (4)1.2.2温度传感器模块方案的选择与论证 (4)1.2.3电机控制模块 (4)1.2.4调节功率部分 (4)1.2.5无线通信部分 (5)1.2.6电机驱动方案的选择与论证 (5)1.2.7显示部分方案 (5)1.2.8 键盘输入模块方案的选择与论证 (5)第二章控制系统硬件设计 (7)2.1 单片机最小系统的设计 (7)2.2显示模块 (8)2.3电机驱动模块 (10)2.4 红外线采集模块 (12)2.5 A/D转换模块 (13)2.6 无线通信模块 (15)2.7 初始位置检测电路 (16)2.8 声光报警电路 (17)2.9 温度传感器电路 (18)2.10 键盘模块 (20)2.11 D/A转换模块 (22)2.12 电灯功率调整模块 (23)2.13 微型打印机模块 (24)第三章控制系统软件设计 (27)3.1 A端程序流程图 (27)3.2 B端程序流程图 (28)结论 (29)参考文献 (30)致谢 (31)绪论随着科技的不断发展，无线系统已经应用到世界的各个角落，无线通信也早已问世，设计一个无线系统应用到现实生活中显得尤为重要。
基于STM32的无线多点式温度测量系统
基于STM32的无线多点式温度测量系统摘要：本文介绍了一种基于STM32单片机的无线多点式温度测量系统，该系统可实现多个温度传感器的实时测量，并通过无线通信传送测量数据至上位机进行数据处理和显示。
在硬件上，系统采用了STM32F103C8T6单片机作为主控制器，通过串行通信协议与无线传输模块进行数据传输，并通过多路输出控制芯片对多个温度传感器进行采集。
在软件上，系统采用了基于LwIP协议栈的TCP/IP协议进行通信，并通过uCOS-II操作系统实现多任务处理及良好的系统稳定性。
实验证明，系统具有高精度、低成本、无线传输等优点，可广泛应用于各类温度测量场合。
关键词：STM32；无线；多点式；温度测量；LwIP引言在日常生活和各种工业生产场合中，温度是一个非常关键的参数。
为了确保生产过程中的稳定性和安全性，需要对温度进行实时监测和控制。
传统的温度测量方法通常是使用接触式温度计，但是这种方法的不足之处是需要高成本的人工维护和准确的接触测量。
另外，部分场合需要同时测量多个点的温度，这就需要使用多点式测量系统。
无线多点式温度测量系统是一种新型的温度测量方案，通过无线通信技术实现对多个点的温度实时测量，具有成本低、无需人工维护、可靠性高等优点。
本文提出一种基于STM32单片机的无线多点式温度测量系统，依靠其强大的计算和通讯能力以及在操作系统和协议栈方面的优异性能，实现多个温度传感器的实时监测和无线数据传输。
系统设计1 系统硬件设计系统采用STM32F103C8T6单片机作为主控制器，通过高速的时钟、强大的计算和保护功能，保证系统的高可靠性和稳定性。
系统使用无线传输模块NRF24L01+作为数据传输媒介，可在2.4GHz频段上进行可靠的无线数据传输。
系统采用了多路输出控制芯片74HC138，实现多个温度传感器的采集。
2 系统软件设计系统采用LwIP协议栈作为TCP/IP通信协议，使系统具有完善的网络通信功能。
基于STM32的红外测温系统设计
目录中文摘要............................................................ - 2 -英文摘要............................................................ - 2 -1 引言......................................................... - 3 -1.1 课题研究的背景及意义.............................................. - 3 -1.2 数字式测温和红外测温技术的发展现状................................ - 4 -1.3红外测温的特点.................................................... - 5 -2 系统的方案设计与论证 ............................................. - 5 -2.1 单片机选择与论证.................................................. - 5 -2.2 红外传感器选择与论证.............................................. - 6 -2.3 显示模块选择与论证................................................ - 6 -3 系统硬件的设计................................................... - 6 -3.1 STM32F103系列微控制器概述....................................... - 7 -3.2 MLX90614红外测温模块设计........................................ - 9 -3.3 DS18B20温度检测模块设计 ........................................ - 10 -3.4 LCD1602显示模块设计............................................ - 11 -3.5 按键控制模块设计................................................. - 12 -3.6复位电路设计..................................................... - 13 -3.7电源电路设计..................................................... - 13 -3.8报警电路设计..................................................... - 14 -3.9本章总结......................................................... - 15 -4 系统的软件设计.................................................. - 15 -4.1 主程序流程图的设计............................................... - 16 -4.2 部分程序流程图的设计............................................. - 17 -4.3 程序实现......................................................... - 20 -5 系统调试........................................................ - 27 -5.1 系统软件调试..................................................... - 27 -5.2 系统硬件调试..................................................... - 30 -6 总结............................................................ - 31 -谢辞................................................ 错误!未定义书签。
无线红外测温系统开题报告
无线红外测温系统开题报告一、项目背景随着科技的不断发展，红外测温技术在工业、医疗、安防等领域中得到了广泛应用。
传统的接触式温度测量方式存在着一些问题，如需要与被测物体接触、测量不便等。
因此，开发一种无线红外测温系统具有重要意义。
二、项目目标本项目旨在开发一种无线红外测温系统，实现对被测物体的非接触式测温，提高测量的准确性和便捷性。
三、项目方案1. 系统硬件设计1.1 红外传感器选择高品质的红外传感器，能够实时感知被测物体的红外辐射，以获取其表面温度。
1.2 无线通信模块选用高性能的无线通信模块，实现与数据处理单元之间的无线数据传输，确保传输的稳定性和可靠性。
1.3 数据处理单元设计一个小巧的嵌入式计算单元，用于接收无线传输的红外测温数据，并进行处理和分析，最终得出被测物体的温度，并显示在显示屏上。
2. 系统软件设计2.1 数据处理算法采用合适的数据处理算法，对传感器采集到的红外数据进行处理和分析，计算出被测物体的温度。
2.2 界面设计设计一个用户友好的界面，使用户能够方便地操作系统，查看测量结果，进行设置等操作。
2.3 数据存储与导出实现对测量数据的存储和导出功能，便于用户查看历史数据和进行数据分析。
四、项目实施计划1. 硬件设计与制作•第1周：完成对红外传感器的选型和购买；•第2周：设计并制作无线通信模块；•第3周：设计并制作数据处理单元；•第4周：完成整体硬件的连接与测试。
2. 软件开发与测试•第5周：完成数据处理算法的编写和调试；•第6周：设计界面，并进行界面交互的编写；•第7周：实现数据存储与导出功能；•第8周：进行整体系统功能测试及BUG修复。
3. 文档编写•第9周：编写系统的需求分析文档；•第10周：编写系统的设计方案文档；•第11周：编写系统的测试报告；•第12周：撰写最终的开题报告。
五、预期成果通过本项目的实施，预计取得以下成果：1.设计并制作一个完整的无线红外测温系统；2.实现对被测物体的非接触式测温；3.提供用户友好的界面和数据存储导出功能；4.编写详尽的开题报告，系统需求分析文档和设计方案等文档。
课程设计(论文)--基于stm32f103的恒温系统的设计
中国矿业大学计算机学院2013 级本科生课程报告报告时间 2016.09.20学生姓名学号专业电子信息科学与技术任课教师任课教师评语任课教师评语（①对课程基础理论的掌握；②对课程知识应用能力的评价；③对课程报告相关实验、作品、软件等成果的评价；④课程学习态度和上课纪律；⑤课程成果和报告工作量；⑥总体评价和成绩；⑦存在问题等）：成绩：任课教师签字：年月日摘要针对目前温度控制在生产生活中被广泛应用，而传统的温度控制系统是由功能繁杂的大量分离器件构成，为了节约成本、提高系统的可靠性，本文设计了一种基于STM32F103T6的温度控制系统。
本设计是基于DS18B20的温度控制系统，以STM32F103ZET6为控制系统核心，通过嵌入式系统设计实现对温度的显示和控制功能。
在该系统中，为了减小干扰的影响，用均值滤波算法对采样数据进行处理之后再进行温度判定等一系列操作的依据。
设计中，基本上实现了该系统的功能，通过DS18B20采集温度数据，使用LCD屏幕来显示相关的信息，能够通过加热和降温将温度控制在恒定的范围内，并可以手动设置恒温范围，温度超出限制后会有声光报警。
关键词：STM32F103，均值滤波，恒温控制，DS18B20目录1 绪论 (1)1.1选题的背景及意义 (1)1.2设计思想 (1)1.3实现的功能 (2)2 硬件设计 (2)2.1硬件平台 (2)2.2硬件设计模块图 (3)2.3温度传感器DS18B20 (3)2.4 LCD屏幕 (6)2.5 DC 5V散热风扇 (8)2.6加热片 (8)3 软件设计 (9)3.1软件平台 (9)3.2软件设计模块图 (9)3.3主程序流程图 (10)3.4子程序流程图 (11)3.4.1 恒温控制子程序流程图 (11)3.4.2 flag标志设置子程序流程图 (12)3.4.3温度设置子程序流程图 (13)3.4.4温度读取函数流程图 (14)3.4.5均值滤波程序流程图 (15)3.4.6显示函数程序流程图 (16)4 调试分析 (16)4.1硬件调试 (16)4.2软件测试 (17)4.3功能实现分析 (17)5 实验总结 (17)参考文献 (19)1 绪论1.1选题的背景及意义21世纪是科学技术高速发展的信息时代，电子技术、嵌入式技术的应用已经是非常广泛，伴随着科学技术和生产的不断发展，在生产生活中需要对各种参数进行温度测量。
基于STM32单片机远红外测温系统设计
基于STM32单片机远红外测温系统设计摘要本篇报告主要介绍了基于STM32单片机的远红外测温系统的设计和实现。
该系统采用了CCD相机的成像原理，通过远红外传感器采集人体的红外热像数据，然后通过计算处理得出体表温度并进行显示输出。
同时，系统还具备了存储和传输数据的功能，可以以CSV格式存储和传输测量数据，方便后处理。
实验结果表明，该系统具有较高精度和实用性，可以广泛应用于医学、工业等领域。
关键词：STM32单片机；远红外测温；CCD相机；数据存储传输AbstractThis report presents the design and implementation of a far infrared temperature measurement system based on theSTM32 microcontroller. The system uses the imaging principle of the CCD camera to collect the infrared thermal image data of the human body through the far infrared sensor, and then calculates and processes the body surface temperature for display and output. At the same time, the system also has the functions of storing and transmitting data, and can store and transmit measurement data in CSV format for later processing. The experimental results show that the system has high accuracy and practicality, and can be widely used in medical, industrial and other fields.Keywords: STM32 microcontroller; far infrared temperature measurement; CCD camera; data storage transmission引言在许多医疗和工业应用中，测量人体和物体的表面温度十分重要。
stm32红外循迹模块原理_概述及解释说明
stm32红外循迹模块原理概述及解释说明1. 引言1.1 概述本文旨在介绍和解释STM32红外循迹模块的原理。
红外循迹模块是一种基于STM32微控制器的系统，通过使用红外传感器实现对自动小车等智能设备的路径跟踪和导航功能。
本文将介绍该模块的设计原理、工作原理、实现方法以及它所具有的优缺点。
1.2 文章结构文章将按照如下结构进行展开：2. stm32红外循迹模块原理：这一部分将引入红外传感器的基本概念和工作原理，并详细说明红外循迹模块的设计和构成。
3. stm32红外循迹模块实现方法：在这一部分中，我们将介绍如何利用STM32微控制器来实现红外循迹模块，并阐述控制流程、程序设计以及运动方向判断与控制算法。
4. stm32红外循迹模块的优缺点分析：通过对该模块进行评估，我们将详细讨论它的优势和不足之处，并提供改进方案。
5. 结论与展望：最后，我们将总结本文所述内容，并展望红外循迹模块未来的研究方向。
1.3 目的本文的目的是为读者提供有关STM32红外循迹模块的全面理解。
通过对该模块原理、实现方法和优缺点分析的详细讲解，读者将能够了解该技术在智能设备中的应用及其潜力。
此外，本文还希望激发读者对于后续研究方向的兴趣，并促进更多创新和发展。
2. stm32红外循迹模块原理：2.1 红外传感器简介：红外传感器是一种能够检测和接收红外线辐射的设备。
在循迹模块中，使用的是红外LED发射器和红外光电二极管接收器。
红外LED发射器会发射出红外光束，而当物体遮挡光束时，红外光电二极管接收器能够捕捉到反射回来的光信号。
2.2 循迹模块设计与构成：循迹模块通常由多个红外传感器组合而成，这些传感器被安装在智能小车的底部或侧面位置。
它们以特殊的形式排列，用于检测路径上的白线或黑线。
循迹模块还包括一个基于STM32单片机的控制电路板，该板用于接收和处理传感器返回的信号。
2.3 工作原理解析：在工作过程中，循迹模块会持续发送红外光束，并通过传感器接收反射回来的光信号。
基于STM32F103T6的温度控制系统设计[权威精品]
![基于STM32F103T6的温度控制系统设计[权威精品]](https://img.taocdn.com/s3/m/1f6f9ceac8d376eeaeaa3174.png)
基于STM32F103T6的温度控制系统设计摘要：针对目前温度控制在工业生产中被广泛应用，而传统的温度控制系统是由功能繁杂的大量分离器件构成，为了节约成本、提高系统的可靠性，本文设计了一种基于STM32F103T6的温度控制系统。
在该系统中，为了减小干扰的影响，用低通数字滤波算法对采样数据进行处理，然后用PID 算法进行决策输出。
同时，利用CAN总线和其他节点进行数据交换。
经过测试，该系统的技术指标满足要求，运行稳定可靠。
Abstract： Specially the temperature control systems are extensively used at present， while the traditional temperature control systems consist of abundant discrete devices. In order to lower the cost and improve the system reliability， the temperature control system based on STM32F103T6 is introduced in the paper. In the system， the sample data are deal with low-pass digital filtering algorithm to decrease the disturbance， and then the output is deduced with the PID algorithm. At the same time， the controller can exchange data with the other nodal points by CAN bus. It is proved that the technical index of the system is satisfied and it works steady.关键词：温度控制；低通数字滤波；PID算法；CAN总线Key words： temperature control；low-pass digital filtering algorithm；PID algorithm；CAN bus TP273 A 1006-4311（2013）28-0240-020 引言在工业控制系统中，温度是最主要的被控参数之一。
基于STM32的无线WIFI温湿度监测系统
基于 STM32的无线 WIFI温湿度监测系统摘要：现如今气候越来越不稳定，温湿度的监测也显得尤为重要，因此温湿度检测系统需要进一步的研发与优化。
本文主要介绍了基于STM32的无线WIFI温湿度监测系统，该系统以STM32F103单片机为控制器，以温湿度传感器DHT11和无线WIFI收发模块ESP8266为辅助，实现空间温湿度数据的采集与发送。
关键词：温湿度；监测系统；数据采集；无线WIFI1总体设计结构该系统通过温湿度传感器采集空间的温湿度数据，并在STM32F103RCT6单片机中对获取的温湿度数据进行处理。
利用无线WIFI收发模块对处理完成的数据进行无线传输，发送至上位机的接收端，并把数据通过串口助手显示在监测界面。
2系统硬件设计下位机采用STM32F103RCT6单片机作为系统的主控制器，其中外围电路由电源电路，温湿度传感器，时钟和复位电路以及无线WIFI 数据收发电路组成。
该硬件部分主要实现以下功能：(1) 采集空间温湿度数据；(2) 显示温湿度数据；(3) 温湿度数据的无线传输。
其设计框图如图 2‑1所示。
图 2‑1 下位机硬件设计框图2.1 单片机控制系统设计单片机控制系统为整个系统的控制部分，该部分以STM32F103RCT6单片机为控制器，由时钟电路、复位电路、电源电路、J TAG下载调试电路组成。
该系统采用适合于低功耗应用的高速32位处理器STM32F103RCT6，该芯片工作电压为3.3V，具有64个I／O接口，内置高速内存，256KB闪存容量。
处理器采用8MHz 的无源晶振提供时钟源，通过控制器内部PLL倍频控制寄存器使工作频率提高至72MHz，并同时采用上电自动复位和手动复位两种方式，实现对单片机控制器的上电复位。
2.2 系统供电模块该系统中的温湿度传感器的工作电压是5V，控制器STM32F103RCT6与无线WIFI通信模块的工作电压是3.3V。
因此采用了SMAJ5.0CA稳压管以及FUSE500ma 保险丝起到限制电流和热关断的作用，作保护电路。
基于红外线的目标跟踪与无线测温系统设计
基于红外线的目标跟踪与无线测温系统设计摘要：本文提出了一种基于红外线的目标跟踪与无线测温系统设计方案。
该系统采用了红外线传感技术，能够实时定位并跟踪目标位置，并且能够对目标进行测温。
该系统可以广泛应用于工业生产中对于高温、有毒等室外环境的危险区域的安全监测以及国防、公共安全等领域。
关键词：红外线、目标跟踪、无线测温、安全监测、国防1. 引言目标跟踪与无线测温技术在生产监测及安全监测方面有着重要的应用。
现有的监测设备通常在数据采集、监控自动化等方面存在限制。
本文针对这一问题，提出了一种基于红外线的目标跟踪与无线测温系统设计方案，为自动化生产过程及安全监测提供一种高效、稳定且解决多种应用场景的方法。
2. 系统组成该系统有两个主要部分：红外线目标跟踪系统及无线测温系统。
2.1 红外线目标跟踪系统该系统主要由红外线探测器、数据采集模块、目标跟踪模块及运动控制模块等组成。
红外线探测器可以实时感知目标的位置，并通过数据采集模块将信号转换成数值数据。
目标跟踪模块能够以目标位置为特征，实现对目标轨迹的跟踪及运动控制。
运动控制模块能够实现对目标跟踪设备的运动控制。
2.2 无线测温系统无线测温系统采用了红外线辐射方式，能够快速测量目标表面温度。
该系统内置了百度智能语音控制模块，用户可以通过语音指令快速获取目标表面温度信息，提高了用户的使用体验。
3. 系统实现此设计方案的关键在于如何获得目标的精确位置信息。
为此，我们采用了机器视觉技术并将其应用在目标跟踪模块中。
本系统在追踪时提高了目标检测速度，并能够对目标轮廓进行精细化去噪处理，大大提高了跟踪的准确性和速度。
同时，我们采用了PID控制技术对运动控制模块进行设计，保证了系统的稳定性。
4. 系统应用本系统可以广泛应用于工业生产中对于高温、有毒等室外环境的危险区域的安全监测。
例如石化、化工等行业的安全监测以及国家经济发展与国防的需求。
另外，该系统还可在公共安全领域应用于火灾排查、边境巡逻等方面。
基于STM32F电气火灾无线红外测温系统的设计与实现
基于STM32F电气火灾无线红外测温系统的设计与实现周克良;郭金妹;聂磊【摘要】为进一步提高电气火灾探测系统的探测精度及响应时间,在传统电气火灾探测系统的基础上,设计了基于STM32F的无线红外测温系统;该系统采用红外测温技术,探测出电气配电箱内各线路的温度信号;通过微处理器实时采集温度信号及A/D转换后的数据,进而进行数据处理和算法分析;并利用ZigBee无线网络技术组建检测网络,实现温度数据的可靠传输;实验结果表明:电气火灾无线红外测温系统精确度高达99.37％,灵敏度高,响应时间为20.5 s,能精确监测电气配电箱内温度,预防电气火灾的发生.【期刊名称】《计算机测量与控制》【年(卷),期】2014(022)010【总页数】3页(P3108-3110)【关键词】电气火灾;红外测温;STM32F;无线网络【作者】周克良;郭金妹;聂磊【作者单位】江西理工大学电气工程与自动化学院,江西赣州 341000;江西理工大学电气工程与自动化学院,江西赣州 341000;江西理工大学电气工程与自动化学院,江西赣州 341000【正文语种】中文【中图分类】TP2770 引言随着各行各业用电量的剧增，电气火灾发生频率也日渐攀高。
近几年公安部公布的火灾数据统计表明，电气火灾的发生率占所有火灾的40%以上，给人民的生命财产安全造成了巨大损失。
因此，预测火灾、及时报警，防患于未燃是减少火灾的重要任务，同时，国家颁布实施了GB 14287系列国标来规范促进电气火灾探测产品的生产［1］。
电气火灾发生的明显征兆主要有线路温度急剧增加和剩余电流值增大。
因此，据其监测对象不同市面上主要有测温式和剩余电流式电气火灾探测器。
传统的测温式电气火灾探测器只能监测某个点的温度，同时存在探测范围小、测量不精确、组网复杂及维护更新成本高等缺点。
因此，设计出了无线红外测温系统。
该系统采用红外测温技术，通过接收配电箱线路发射、反射和传导的能量，从而全面检测出配电箱内线路的温度，将探测采集到的温度信息由STM32F微处理器中进行数据处理及算法分析，实时储存、显示信息，并通过无线网络上传至监控主机。
STM32基于无人机的红外温度测量系统说明书
International Conference on Information Technology and Management Innovation (ICITMI 2015) The infrared Temperature Measurement System using STM32Wenbo Han1, a, Jianlin Song2, b *1Changchun University of Science and Technology, China2Changchun University of Science and Technology, Chinaa*****************.cn,b151****************keywords: Infrared Temperature Measurement; STM32; LabVIEW.Abstract.Infrared temperature measurement technology is widely used in non-contact temperature measurement field. The designed system adopts infrared measuring temperature sensor of TN series to measure the target temperature and displays the data on the LCD screen with the STM32. At the same time, it combines with the LabVIEW programming to achieve the purpose of the remote control. Different from the non-contact temperature measurement technology, this system holds more advantages, which response fast, measure widely and so on. Meanwhile, convenience is also been provided for the daily life and industrial production.IntroductionIt’s a traditional way to measure temperature with the contact method. However, it can only measure an object which reaches thermal equilibrium state with temperature sensor. The direct result is a long response time, easily affected by environmental temperature and declined accuracy of measurement. Compared with the traditional measuring way, infrared temperature measurement technology own more advantages at the accuracy of measurement. Meanwhile, it is convenient of detecting the temperature with a fast speed. Because of that, the infrared temperature measurement technology becomes one of the most important detecting methods. This paper will introduce a device using the infrared temperature measurement technology. The device uses TN901 as the sensor to measure the temperature. It uses STM32 as the master and uses TN901 and DS1624 as the slaves. At the same time, the STM32 can transfer the actual temperature to the principle computer through the network. The principle computer uses LabVIEW as the software to control the communication with the STM32. This device can measure the temperature any time any where. It brings great convenience for long-distance observation target temperature and operating the machine system.The PrincipleInfrared radiation is one of the most widely existing in the nature of the electromagnetic wave radiation, which is based on any object in a conventional environment will produce their own molecular and atomic motion without rules. Meanwhile, the object will radiate energy ceaselessly. Molecules and atoms move more intense, the greater the radiation energy. On the contrary, the radiation energy will be less. Therefore, we can measure the infrared energy so as to detect the temperature of the object. That’s the objective basis of infrared radiation temperature measurement. According to the Stephen Boltzmann law, the higher the temperature of the object, the more energy will be out of its radiation. When the temperature is T, the intensity of the object radiated in all wavelengths is:M b=εσT4 (1) In the Equation, the σ is the Stephen Boltzmann constant; the T is the absolute temperature of the objects; the ε is the normal emissivity of the objects surface, if the object is an absolute black, the εis one, or else it is less than one but larger than zero.The infrared measuring sensor receives the energy which is radiated by the target, then the sensor transfer the energy into electrical signal. The signal will be magnified by the amplifier and changed to the temperature of the object to be measured.TN901, the infrared sensor, is a good example. Its principle diagram is shown in Fig. 1. The infrared pyroelectric sensor is located at the focus of a concave mirror which is after a filter. So the sensor can receive the infrared energy with concentration. After this, an amplifier is designed to magnify the signal. Then an analogy-digital converter converts the analog signal to digital signal. Finally, according to the related formula of Stephen Boltzmann law and Wayne displacement law, we can calculate the surface temperature of the object to be tested.Fig.1 the principle diagram of TN901Design SchemeThe infrared temperature measurement system is composed of several big modules, respectively is the STM32 master control module, the infrared temperature measurement module, the display module, the PC remote control module and the power module. The system overall frame is shown in Fig. 2. The STM32 control the TN901 to temperature acquisition, then the TN901 exchange data with STM32. The STM32 will display the real time temperature on the LCD screen. As long as under the condition of network allows, the STM32 can realize the communication with the LabVIEW at any time. The STM32 use the protocol of TCP/IP to transfer data to PC, the PC use the software LabVIEW to control the temperature acquisition start or stop in a remote mode. This function will give the user convenience at any time checking the situation of the target temperature and operating the measuring system.In order to present the advantages of fast response, measurement precision of the infrared technology, we use the contacted measuring unit DS1624 to collected temperature. By contrast, the infrared measuring technology will be very good highlight the advantages.Fig.2 The overall FrameProgram DesignThis system mainly includes two parts of program design, respectively is the process of the lower machine and the PC program design. The lower machine program design mainly includes the capturing temperature and displaying. The PC program design mainly includes the remote monitoring of the target temperature captured by the lower machine and the state of the lower machine.Hardware Design ProgramAccording to the requirements of structured programming, we use modularization and structured programming mode to design the program. Based on the function of the system, the program module contains the following: the main program module, power control module, temperature measurement module, LCD module, interrupt module, the DMA function module and so on. The detailed program schedule is shown in Fig. 3.Fig.3 Hardware Program Flow ChartThe main Program ModuleThe main program module mainly complete system initialization and TCP/IP status listening. The system initialization includes collecting temperature initialization and the LCD initialization. The TCP/IP status listening includes opening the TCP/IP network, querying a PC access or not. If there is a PC access, the STM32 will enter a DMA interrupt and wait for the PC transfer the command of starting to collect the temperature. The STM32 will transfer the temperature which collected by the TN901 to the PC.Temperature Measurement ModuleTemperature measurement module mainly include non-contact infrared temperature measurement module and contact temperature measurement module, in the process of testing, we use a heat source to provide a relatively stable real environment. The infrared temperature measurement module TN901 collect environment and target temperature and send the data to PC by bus. The temperature is shown on the screen. The contacted temperature unit DS1624 is also used to collect the temperature of the target and then display it on the screen.Display ModuleThe system adopts LCD display the temperature. The Fig. 4 shows the real time temperature of the target. The blue curve represents the temperature which TN901 collected. The green curve represents the temperature which DS1624 collected. Through this figure, we can clearly find that the infrared measuring temperature sensor TN901 response more quickly. It’s really the advantage of the sensor.Fig.4 Temperature on the LCD screenSoftware Program DesignThe design of the system software mainly completed the project that read the temperature collected by the sensor and manipulate the lower machine. The Fig. 5 shows all the consequences of the program. At first, we use LabVIEW set the IP address and if the network is OK, the PC and the STM32 will establish communication. PC can send the command to start the temperature collecting or stop it. So we can control the STM32 at any time no matter where you stay. At the same time, it also saves the loss of the equipment.Fig.5 Software Program Flow ChartThe Fig. 6 shows the PC program. In the process of experiment, open the heat source to simulate the temperature of the environment change, the circle 1 means open the simulate heat source, and to set the temperature 28 degrees. Then wait for a few minutes, stop the heat source, the temperature then go down to the ambient temperature, the circle 2 shows the point. From the two different curve, we should find that the non-contact temperature measurement technology has clear advantage of fast response. It is convenient to put this device on difficult environment. And it will solve a series of problems.Fig.6 PC programConclusionsThis article introduces an infrared temperature measurement system based on STM32.This system realizes the function of the following points. First, it can get the accurate measurement of the target temperature and the environmental temperature. Second, display the temperature on the LCD screen. Third, remotely check the temperature and operate a machine to start or stop temperature measuring.In the process of test, we use a heat source to simulate the different ambient. In this way, we know the non-contact measuring technology has more good advantages than contact measuring technology. At the same time, we use LabVIEW to realize the remote temperature observation. This can widely prolong the service life of the equipment.References[1] Haoqiang Tang. C program design(second edition) . Beijing: Tsinghua university press. (2003)[2] Zhibo Chen, Chun-ling Wang. Objective programming language for C++ . Beijing: people’s posts and telecommunication publishing house. (2002)[3] Yongfu Chen. Infrared radiation devices and typical applications. Beijing: electronic industry press, 2004.[4] Shichang Jiang. An overview of the infrared measurement technology. Journal of measurement test, 1999(3):18 to 19.[5] Wenyan Tang. Sensors. Beijing: mechanical industry publishing house. (2006)[6] Xihui Chen, Yinhong Zhang. LabVIEW programming from entry to the proficient in 8.20. Beijing: Tsinghua university press. (2007)[7] Huoliang Liu, Sin Yang. STM32 library development practical guide. Beijing: mechanical industry publishing house. (2013)[8] Xiangjun Hu. Circuit analysis. Beijing: higher education press. ( 2007)[9] W.Richard Stevens (American). TCP/IP rounding, Volume 1: protocol. Interpreted by Jianhua Fan et. Beijing: mechanical industry publishing house. (2000)。
STM32F103X单片机采用光纤测温探头的温度监控装置设计
---------------------------------------------------------------范文最新推荐------------------------------------------------------ STM32F103X单片机采用光纤测温探头的温度监控装置设计摘要以电阻炉炉温实时监控为目的，设计了一套基于荧光光纤测温的监控装臵软硬件。
系统以基于Cortex-M3内核的STM32F103X系列单片机为控制器，通过RS-485连接光纤测温模块，并利用Modbus通讯协议使RS-485与光纤传感器通信实现对温度的实时监测。
单片机对采集的温度数据进行判断，超温时利用继电器控制电阻炉开关通断实现对炉温的控制。
除了光纤测温数值的读取和存储外，还实现了电阻炉内温度的实时测量、温度越界控制、测量数据的实时显示、越界报警以及功能选择和各种参数的设定及查询功能。
9393关键字Modbus通讯协议荧光光纤测温温度监控RS-485毕业设计说明书（论文）外文摘要1 / 21TitleTemperature monitoring device design on opticalFiber temperatureAbstractFor the purpose of monitoring the real-time temperature of resistance furnace, designing a temperature measurement instrument based on the fluorescent fiber-optic sensor. Fluorescence fiber-optic temperature measuring method offsets many shortages of other temperature measuring methods. For example, infrared measuring temperature is not accurate and the wireless cannot solve the power problem. System makes STM32F103X series microcontroller which is based on the core Cortex-M3 as controller，and uses a RS-485 for connecting optical fiber temperature measurement modules with the controller. In addition to loading and saving the data optical fiber temperature measuring, we can measure the real-time temperature control the temperature in the Resistance furnace which is limit-crossed ，show the real data, overrun alarm ,choose function and set or inquire the---------------------------------------------------------------范文最新推荐------------------------------------------------------ alarm threshold.KeywordsModbusFluorescence temperature measurementTemperature monitoringRS-4855.3数据存储模块395.4液晶显示模块405.5温度控制模块425.6报警模块435.7按键模块435.8本章小结44结论453 / 21致谢46参考文献47附录A温度控制系统总体电路图50附录B数据传输模块部分驱动程序51附录C数据存储模块部分驱动程序59附录D液晶屏显示的部分驱动程序641绪论1.1课题的背景及意义温度是表示物体冷热程度的基本的物理量，自然界中的一切过程无不与温度密切相关，它是测量科学和工业过程控制中最重要的测量参数之一[1], 温度测量则是工农业生产过程中一个很重要而普遍的参数[2]。
STM32F103ZE的红外线的目标跟踪与无线测温系统(最后报告)精品
基于红外线的目标跟踪与无线测温系统报告、系统方案1、方案比较与选择1）信号采集元件的选择方案一：利用光敏电阻在不同光照强度下电阻阻值随光照强度的增强而减小的原理来提取信号。
光敏电阻比较稳定，能够很好的把光信号转变为电信号，而且经济适用；但其反应不够灵敏，而且受周围环境温度的影响比较大。
方案二：使用光敏二极管作为采光原件。
当遇到外界光照时，光敏电阻内PN 结的电子和空穴会增多从而其值会下降。
它感光性能良好，稳定而且反应速度快；但是其电流值太小，不便于信号的提取，后级需要很大的信号放大，这样就导致误差增大。
方案三：使用光敏三极管作为信号提取元件。
光敏三级管不仅采光性能灵敏稳定，而且其本身就具备电流放大作用；如果仍不能达到要求可以使用达林顿光敏三极管来放大电流。
综合考虑上述三种方案，我们最终选择方案三。
2）控制电机的选择电机布局：在圆形基架的两条对称轴线上分别设置互相垂直的两根轴X—X 和Y—丫，其中轴Y—丫与基座转动联接，轴X—X与工作平台固联并与基架转动联接，电机I通过轴X—X带动工作平台相对基架转动，电机2通过轴丫一丫带动基架相对基座转动。
轴X—X 采用背对背滚动轴承，有效地减轻了X—X 轴的剪切力。
轴丫—丫采用圆锥滚子轴承，方便地实现了转动和支撑两大功用。
方案一：直流电机，其调速控制很方便，但是旋转角度及正反转不好控制，对于本题的定位跟踪，需要很精确的角度控制，因此没有采用此方案。
方案二：减速步进电机28BYJ-48步进电机可以采用步进细分技术来实现精确定位，其正反转及速度控制灵活，但是对于本题要在空间X及丫轴方向上实现定位，就需要搭建步进电机的架构来使其在空间定位，手工搭建的平台由于连接不够紧密导致系统不稳定，因此也没有采用此方案。
方案三：云台控制，云台的架构已经搭好，且正反转控制灵活，控制电路已经在内部做好，只需让继电器切换就可以实现相应控制，因此我们选择了此方案。
3）无线传输模块方案一：采用无线红外遥控发射/接收系统。

基于STM32F103的智慧大棚无线温度传感器节点设计
基于STM32F103的智慧大棚无线温度传感器节点设计
郭颖
【期刊名称】《物联网技术》
【年(卷),期】2023(13)2
【摘要】针对智慧大棚复杂环境温度采集网络难覆盖的问题,文中设计了基于STM32的智慧大棚无线温度传感器节点系统,系统以STM32F103为核心,包括主控模块、数据采集模块、无线传感器模块以及电源模块。
其实现原理是通过
DS18B20采集数据,利用CC2530搭设的无线传感网络将数据传输至STM32F103进行处理,同时将数据传送至PC端或者移动终端设备,方便用户实现远程控制。
实验结果表明,该系统在处理功耗、通信质量等方面均优于传统系统。
【总页数】3页(P30-32)
【作者】郭颖
【作者单位】徐州工程学院
【正文语种】中文
【中图分类】TP273
【相关文献】
1.基于无线传感器网络大棚监测中湿度节点设计
2.基于STM32F103的高压开关柜智能红外温度传感器设计
3.基于功率放大技术的无线温度传感器节点的设计
4.基于CC2530的大棚温湿度无线采集节点设计与实现
5.基于无线温度传感器和GSM 短消息的蔬菜大棚温度监测报警系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。
基于STM32F103的高压开关柜智能红外温度传感器设计
基于STM32F103的高压开关柜智能红外温度传感器设计杨继兵;杨兴举
【期刊名称】《电气制造》
【年(卷),期】2012(000)004
【摘要】以STM32F103单片机为核心的智能红外测温传感器，有效地解决了开关柜在线监测温度难的问题，就地测量就地计算温度，以数据的形式将温度上传，解决了温度信号的传输和干扰问题。
具有较高的性价比和可靠性，是电力系统测温的好帮手。
【总页数】4页(P34-37)
【作者】杨继兵;杨兴举
【作者单位】河南恩耐基电气有限公司;河南恩耐基电气有限公司
【正文语种】中文
【中图分类】TM591
【相关文献】
1.基于红外传感器的高压开关柜温度实时监测网络的研制 [J], 张艳;田竞;叶逢春;路灿
2.高压开关柜内接头的红外温度监测系统研制 [J], 周为;朱强;徐敏捷;熊兰;杨子康
3.广角红外透镜在封闭高压开关柜温度检测上的应用 [J], 赵云
4.基于GA-BP神经网络温度补偿的红外温度传感器设计 [J], 吕鸣晨;刘清惓;孙星;李东升
5.高压开关柜隔离触头温度红外检测系统的研制 [J], 韩玉兰;芦兴;路灿;田竞
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于红外线的目标跟踪与无线测温系统报告、系统方案
1、方案比较与选择
1）信号采集元件的选择
方案一：利用光敏电阻在不同光照强度下电阻阻值随光照强度的增强而减小的原理来提取信号。
光敏电阻比较稳定，能够很好的把光信号转变为电信号，而且经济适用；但其反应不够灵敏，而且受周围环境温度的影响比较大。
方案二：使用光敏二极管作为采光原件。
当遇到外界光照时，光敏电阻内PN 结的电子和空穴会增多从而其值会下降。
它感光性能良好，稳定而且反应速度快；但是其电流值太小，不便于信号的提取，后级需要很大的信号放大，这样就导致误差增大。
方案三：使用光敏三极管作为信号提取元件。
光敏三级管不仅采光性能灵敏稳定，而且其本身就具备电流放大作用；如果仍不能达到要求可以使用达林顿光敏三极管来放大电流。
综合考虑上述三种方案，我们最终选择方案三。
2）控制电机的选择电机布局：在圆形基架的两条对称轴线上分别设置互相垂直的
两根轴X—X 和Y—丫，其中轴Y—丫与基座转动联接，轴X—X与工作平台固联并与基架转动
联接，电机I通过轴X—X带动工作平台相对基架转动，电机2通过轴丫一丫带动基架相对基座转动。
轴X—X 采用背对背滚动轴承，有效地减轻了X—X 轴的剪切力。
轴丫—丫采用圆锥滚子轴承，方便地实现了转动和支撑两大功用。
方案一：直流电机，其调速控制很方便，但是旋转角度及正反转不好控制，对于本题的定位跟踪，需要很精确的角度控制，因此没有采用此方案。
方案二：减速步进电机28BYJ-48步进电机可以采用步进细分技术来实现精确定位，其正反转及速度控制灵活，但是对于本题要在空间X及丫轴方向上实现定位，就需要搭建步进电机的架构来使其在空间定位，手工搭建的平台由于连接不够紧密导致系统不稳定，因此也没有采用此方案。
方案三：云台控制，云台的架构已经搭好，且正反转控制灵活，控制电路已经在内部做好，只需让继电器切换就可以实现相应控制，因此我们选择了此方案。
3）无线传输模块
方案一：采用无线红外遥控发射/接收系统。
运用脉冲宽度编码（PPM 码）的方式，具有编码简单易懂、成本低等特点，但两个设备间传输数据时，中间不能有阻挡物，在传输整型数据时编码很容易，但是对于浮点数，软件中的数据处理就会很复杂，且通讯距离较短，发送代码的速度较慢，发送一个8bit 的代码数据最长需要85.5ms （9ms+4.5ms+32*2.25ms）的时间，且容易受干扰，因此它只适用于控制开关量的场合，而不适用于发送大容量高速数据代码的场合。
方案二：采用nRF905无线射频收发器组成无线数据传输系统。
nRF905集成
度高，工作频率稳定可靠，外围元器件少，抗干扰能力强，使用SPI接口与微控
制器通信，配置非常方便，功耗非常低。
故选此方案。
2、系统方案描述
本系统主要由主控制器模块、点光源模块及信号采集与处理模块、显示模
块、人机交互模块、无线传输模块及温度传感器模块等组成。
用STM32F103ZE 单片机为控制核心，用光敏三极管（3DU33）组成的传感器阵列检测B发出的光信号，经过三极管（9013）将光信号放大后并经A/D模数转换，然后经单片机的算法处理这些信号后，确定点光源的位置，控制云台自动跟踪光信号；由温度传感器
（ds18b20）检测B端温度经无线收发芯片（nRF905实现无线传输。
系统总体框图如图1所示。
图i系统总体框图
、理论分析与计算
检测光照强度电路的设计
图2探头设计
如图2所示，其中A、B、C、D、E是五个同一型号的光敏三极管，在光照相同的情况下，他们的感光性能相当。
通过以E号光敏三极管为中心，A、C以BD直线对称，B、D以AC直线对称。
当探头正对准点光源时，E号光敏三极管感受到的光强最强，激光笔发出的激光正好对准点光源。
当偏离探头没有对准点光源时，这样就导致A、B、C、D其中某一个三极管感受到的光强比E号强；在水平方向，通过判断B、D中哪一个光强比E号的强来调整控制水平方向方位步
进电机向受光照强度大的那个光敏三极管旋转来确保E号始终正对点光源；在竖直方向，通过判断A、C中哪一个光强比E号的强来调整控制竖直方向方位步进电机向受光照强度大的那个光敏三极管旋转来确保E号始终置中。
三、电路及程序设计
1电路设计
1）信号采集模块
3DU33采集到光信号后，使整个电路导通，再通过三极管将微弱的电流信号放大，从而使单片机能够更好的处理信号。
图中的R1为偏置电阻，可以调节工作点及稳定电路。
3DU33在正常室内光照下，电流为微安级，故需选择合适的偏置电阻，放大后再送至A/D。
信号采集模块电路如图3所示。
图3信号采集模块电路
2）温度传感器模块
ds18b20上电工作后，开始读取环境温度。
电路如图4所示。
VCC
1I 1 W Ou甲山
图4温度传感器模块电路图
2、程序设计
跟踪仪A复位
点光源的跟踪
A向B下达温度传送指
令接受并储存温度
I
绘制温度-时间曲线
图6B端系统总体程序流程图图5A端系统总体程序流程图
传感器匡科信栓工
图7点光源定位跟踪程序图
测试条件：
点光源我们选择的是普通的200W 的白炽灯，将温度传感器DS18B20放在靠近 灯座的地方检测温度。
在跟踪的时候我们是在室内的光线较暗的情况下去实现跟 踪。
测试方案及实验结果记录
1. 激光笔不指向点光源，启动追踪，观察激光笔能否指向点光源。
实验结果记
录如表一。
表一当激光笔背向点光源不同角度时，测试激光笔追踪到点光源的时间 角度（°） 30 60 120 180 时间（s ） 10 22 41 57
2. 当激光笔指向点光源时，将激光笔光点调偏离点光源中心 30cm 时，观察激光 笔
能否重新指向点光源，若能则记录时间。
实验结果：能，13s=
3.
当激
光笔基本对准点光源时，以工作云台为中心将激光笔平稳转离中心 20
度，观察并记录激光笔跟踪到点光源的时间。
实验结果：佃s 。
设置接收模式
幺 ----
检测空中信息
进入待机模式 读出有效数据
图9 nRF905接收程序图
图8 nRF905发送程序图 四、测试方案与测试结果
4•在激光笔基本对准点光源时，将点光源支架沿直线LM平缓移动60Cm,观察激光笔能否连续跟踪并指向光源，若能则记录时间。
实验结果：能，27s。
5. 关掉点光源B ，A 跟踪达到极限位置时是否能自动停止。
当目标B 失踪时，A
端是否具有目标丢失显示功能。
实验结果：是，是。
结果分析：
采用光敏三极管3DU33 组成的传感器阵列检测点光源发出的光信号，经过算法补偿，能快速准确跟踪点光源，偏离误差小于两厘米。
实现了基本部分的要求，能实现发挥部分的后三项。
