非接触式IC卡读卡器单芯片解决方案
ST21NFCA：13.56MHz无接触通信解决方案
统的要求 。
固件适 于下列几种模块 ：
・
单线 协议 （ ＷＰ） 口， Ｓ 接 完全符合 Ｅ Ｓ Ｔ ０ Ｔ Ｉ Ｓ１２ ６ ３Ｖ １ ７规范的要求
图２ Ｓ ２ ＣＡ 移 动 手 机 通 信 的链 接 框 图 Ｔ１ ＮＦ 在
基 于 Ｅ ＳＩ Ｔ 规范的主机控制器接 口， 用于管理与不同协议有关 的栅极 、栅
通 信 接 口
・
４ｋ Ｍ ＢＲ Ａ
单 线协 议 （ ＷＰ）接 口 Ｓ １ ２ Ｃ从接 口
Ｓ Ｉ 接口 Ｐ从
・
３ ｋ Ｅ Ｒ ６ Ｂ Ｅ Ｐ ＯＭ ，包 含 ６ Ｂ用 户 ４ ＯＴ Ｐ区域
・
能和有用的嵌入式固件 ，可以处理 ：
・Ｉ ＳＯ／ Ｉ ＥＣ ４ ４ １ ４ ３ Ａ＆Ｂ、 Ｃａｌｐ ｏ ｙ ｓ
・ ｌ Ｃ从接 口 ，完全符合
件
－
规范所述 之 Ｔ Ｃ ＝ Ｌ Ｅ Ｓ ＷＰ规范所述之 Ｔ Ｉ Ｓ
ＳＨＤＬ Ｃ
ｓ ２ １ Ｆ Ａ固件 架 构 Ｔ １ｌｃ 、
Ｓ ２ Ｆ Ａ是一种片上系统解决 Ｔ１ Ｃ Ｎ
方案 ，符合嵌入手机 内的 Ｎ Ｃ通信系 Ｆ
并 且支持各种接
口处理和协议 ：
３个 具有 中断功能 的 ８位定时器 ＩＣ ０ ．Ｍ ｄ 卡仿真模式和读 ・ Ｅ １ ０ ０３ ｏ ｌ（ ８
卡器模式 ）
・
安全特性
・
・
卡仿真模式下支持的断电和 电池电
・
真正的随机数发生器 Ｉ Ｏ Ｉ Ｃ３ ０ Ｃ计算模块 Ｓ ／ ３ ９ＣＲ Ｅ
在工作模式和 ＲＦ模式之 间切换
．
Ｉ （ 从模式 ） Ｃ Ｓ ＷＰ （ 主模式 ）
（ 卡检测模式 ）

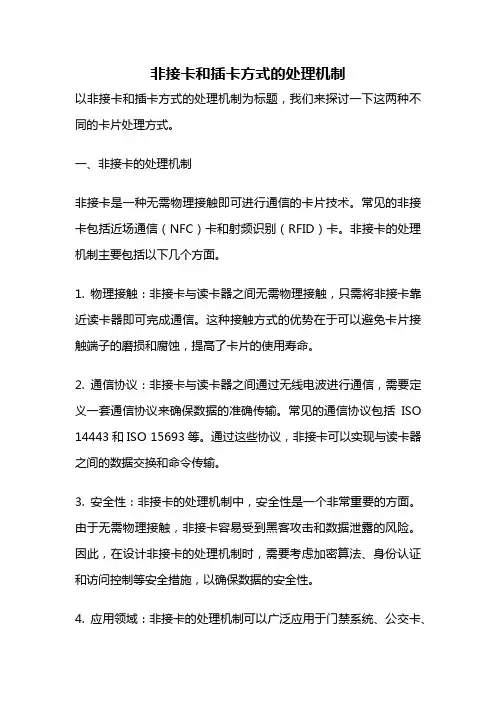

非接卡和插卡方式的处理机制
非接卡和插卡方式的处理机制以非接卡和插卡方式的处理机制为标题，我们来探讨一下这两种不同的卡片处理方式。
一、非接卡的处理机制非接卡是一种无需物理接触即可进行通信的卡片技术。
常见的非接卡包括近场通信（NFC）卡和射频识别（RFID）卡。
非接卡的处理机制主要包括以下几个方面。
1. 物理接触：非接卡与读卡器之间无需物理接触，只需将非接卡靠近读卡器即可完成通信。
这种接触方式的优势在于可以避免卡片接触端子的磨损和腐蚀，提高了卡片的使用寿命。
2. 通信协议：非接卡与读卡器之间通过无线电波进行通信，需要定义一套通信协议来确保数据的准确传输。
常见的通信协议包括ISO 14443和ISO 15693等。
通过这些协议，非接卡可以实现与读卡器之间的数据交换和命令传输。
3. 安全性：非接卡的处理机制中，安全性是一个非常重要的方面。
由于无需物理接触，非接卡容易受到黑客攻击和数据泄露的风险。
因此，在设计非接卡的处理机制时，需要考虑加密算法、身份认证和访问控制等安全措施，以确保数据的安全性。
4. 应用领域：非接卡的处理机制可以广泛应用于门禁系统、公交卡、支付卡、身份证等领域。
通过非接卡，用户可以实现快速便捷的身份认证和支付功能，提高了生活和工作的便利性。
二、插卡方式的处理机制插卡方式是一种通过将卡片物理插入读卡器的方式进行通信的卡片处理方式。
常见的插卡方式包括芯片卡和磁条卡。
插卡方式的处理机制主要包括以下几个方面。
1. 物理接触：插卡方式需要将卡片的接触端子与读卡器的插槽接触，通过接触端子进行数据传输。
由于需要物理接触，插卡方式相对非接卡来说更容易受到磨损和腐蚀，需要定期清洁和维护。
2. 通信协议：插卡方式的处理机制中，数据的传输和命令的交互通过协议进行。
常见的插卡协议包括ISO 7816和ISO 8583等。
通过这些协议，插卡方式可以实现与读卡器之间的数据交换和指令传输。
3. 安全性：插卡方式的处理机制中，安全性也是一个重要的方面。
非接触IC卡详细介绍
非接触IC卡详细介绍非接触式IC卡又称射频卡,由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分,是最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子领域的一大突破,卡片在一定距离范围（通常为5—10mm）靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
1.非接触性IC卡与读卡器之间通过无线电波来完成读写操作,二者之间的通讯频为13.56MHZ。
非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。
另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。
读写器则一般由单片机，专用智能模块和天线组成，并配有与PC 的通讯接口，打印口，I/O口等，以便应用于不同的领域。
2.非接触性智能卡内部分区。
非接触性智能卡内部分为两部分：系统区（CDF）用户区（ADF）。
系统区：由卡片制造商和系统开发商及发卡机构使用。
用户区：用于存放持卡人的有关数据信息。
3.与接触式IC卡相比较,非接触式卡具有以下优点:⑴可靠性高非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.⑵操作方便由于非接触通讯,读写器在10CM范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度。
⑶防冲突非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式IC卡.这提高了应用的并行性,无形中提高系统工作速度.⑷可以适合于多种应用非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改。

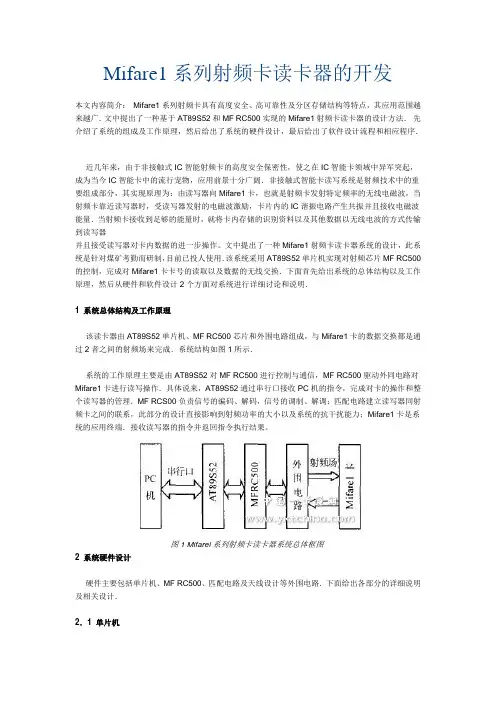

Mifare1系列射频卡读卡器的开发
Mifare1系列射频卡读卡器的开发本文内容简介：Mifare1系列射频卡具有高度安全、高可靠性及分区存储结构等特点，其应用范围越来越广．文中提出了一种基于AT89S52和MF RC500实现的Mifare1射频卡读卡器的设计方法．先介绍了系统的组成及工作原理，然后给出了系统的硬件设计，最后给出了软件设计流程和相应程序．近几年来，由于非接触式IC智能射频卡的高度安全保密性，使之在IC智能卡领域中异军突起，成为当今IC智能卡中的流行宠物，应用前景十分广阔．非接触式智能卡读写系统是射频技术中的重要组成部分，其实现原理为：由读写器向Mifare1卡，也就是射频卡发射特定频率的无线电磁波，当射频卡靠近读写器时，受读写器发射的电磁波激励，卡片内的IC谐振电路产生共振并且接收电磁波能量．当射频卡接收到足够的能量时，就将卡内存储的识别资料以及其他数据以无线电波的方式传输到读写器并且接受读写器对卡内数据的进一步操作。
文中提出了一种Mifare1射频卡读卡器系统的设计，此系统是针对煤矿考勤而研制，目前已投人使用．该系统采用AT89S52单片机实现对射频芯片MF RC500的控制，完成对Mifare1卡卡号的读取以及数据的无线交换．下面首先给出系统的总体结构以及工作原理，然后从硬件和软件设计2个方面对系统进行详细讨论和说明．1 系统总体结构及工作原理该读卡器由AT89S52单片机、MF RC500芯片和外围电路组成，与Mifare1卡的数据交换都是通过2者之间的射频场来完成．系统结构如图1所示．系统的工作原理主要是由AT89S52对MF RC500进行控制与通信，MF RC500驱动外同电路对Mifare1卡进行读写操作．具体说来，AT89S52通过串行口接收PC机的指令，完成对卡的操作和整个读写器的管理．MF RCS00负责信号的编码、解码，信号的调制、解调；匹配电路建立读写器同射频卡之间的联系，此部分的设计直接影响到射频功率的大小以及系统的抗干扰能力；Mifare1卡是系统的应用终端．接收读写器的指令并返回指令执行结果。
125KHz非接触式IC卡原理与应用(全)
125KHz非接触式IC卡原理与应用第一部分：基本知识一、简介IC卡（Integrated Circuit Card）经过20多年的发展，已广泛应用于金融、电信、保险、商业、国防、公共事业等领域。
IC卡按外部接口设备的连接方式可分为接触式IC卡和非接触式IC卡（又称射频卡，RFID）两类。
接触式IC卡，就是IC卡与外界进行数据通讯时，芯片的电极触点必须与IC卡读写设备直接连接；非接触式IC卡在使用时则无须与IC卡读写器设备直接连接，而是通过无线电波或电磁感应的方式实现与IC卡读写设备的数据通讯。
在刷卡速度要求高，用卡环境恶劣，污染严重等环境下，非接触式IC卡有着它特有的优势。
非接触式IC卡成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破，由于其高度安全保密、通信速率高、使用方便、成本日渐低廉等特点而得到广泛使用，主要应用于智能门禁控制、智能门锁、考勤机以及自动收费系统等。
射频卡与接触式IC卡相比有以下优点：●可靠性高，无机械接触，从而避免了各种故障；●操作方便，快捷，使用时没有方向性，各方向操作；●安全和保密性能好，采用双向验证机制。
读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。
每张卡均有唯一的序列号。
制造厂家在产品出厂前已将此序列号固化，不可再更改，因此可以说世界上没有两张完全相同的非接触IC卡。
射频卡根据使用频段的不同可分为低频卡和高频卡、超高频卡：●低频卡与读写器间通信使用的频段为低频段, 常用频点有125kHz、134kHz；●高频卡、超高频卡与读写器间通信使用的频段为高频段, 如13.56MHz、915MHz、2.45GHz等。
按工作距离的不同也可分为近距离卡和远距离卡：●近距离卡与读写器之间的有效作用距离为几厘米到几十厘米以内；●远距离卡与读写器之间的有效作用距离可达一到十几米以上。
按操作类型又可分为：低/高频只读型、低/高频无加密读写型、低/高频可加密读写型、多扇区独立加密应用型以及用户自定义分区应用型等。

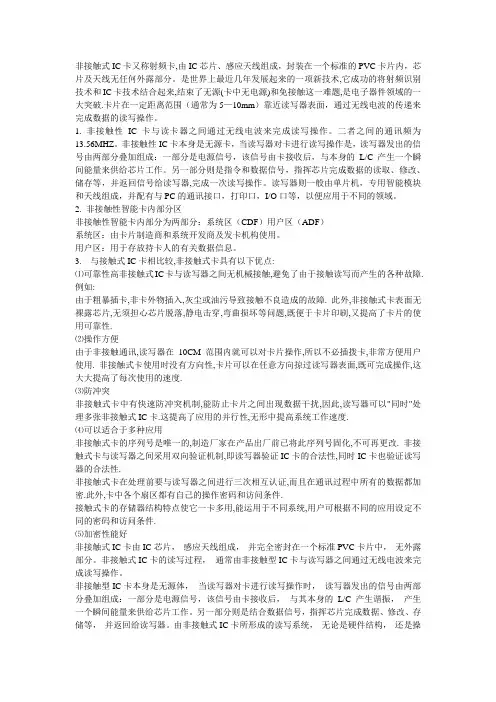

非接触式IC卡参数
非接触式IC卡又称射频卡,由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。
是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围（通常为5—10mm）靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
1. 非接触性IC卡与读卡器之间通过无线电波来完成读写操作。
二者之间的通讯频为13.56MHZ。
非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。
另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。
读写器则一般由单片机，专用智能模块和天线组成，并配有与PC的通讯接口，打印口，I/O口等，以便应用于不同的领域。
2. 非接触性智能卡内部分区非接触性智能卡内部分为两部分：系统区（CDF）用户区（ADF）系统区：由卡片制造商和系统开发商及发卡机构使用。
用户区：用于存放持卡人的有关数据信息。
3.与接触式IC卡相比较,非接触式卡具有以下优点:⑴可靠性高非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.⑵操作方便由于非接触通讯,读写器在10CM范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度.⑶防冲突非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式IC卡.这提高了应用的并行性,无形中提高系统工作速度.⑷可以适合于多种应用非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改. 非接触式卡与读写器之间采用双向验证机制,即读写器验证IC卡的合法性,同时IC卡也验证读写器的合法性.非接触式卡在处理前要与读写器之间进行三次相互认证,而且在通讯过程中所有的数据都加密.此外,卡中各个扇区都有自己的操作密码和访问条件.接触式卡的存储器结构特点使它一卡多用,能运用于不同系统,用户可根据不同的应用设定不同的密码和访问条件.⑸加密性能好非接触式IC卡由IC芯片，感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。
非接触式IC卡读写芯片
非接触式IC卡读写芯片简介非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。
非接触式IC卡是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围内(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
对非接触式IC卡的读写操作是通过读写器来完成的，读写器是主控机与非接触式IC卡间进行信息传输和存储甚至运算处理的中间媒介，也叫接口设备、卡接收设备、耦合设备或终端。
非接触式IC卡读写芯片原理非接触式IC卡卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。
以Mifare为例，读卡器向IC卡发一组固定频率的电磁波，卡内有一个LC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。
其中Mifare的逻辑框图如下图所示。
非接触式读写器包含流向相反的两个信号通道：上部的发送通道和下部的接收通道。
发送通道首先由频率稳定的石英晶体振荡器产生相应工作频率载波信号，该信号将在调制级由已在ASIC段按曼彻斯特或变型密勒或NRZ规则编码的拟发送信息序列进行幅移键控（ASK）调制，最后经功率输出级放大后，由天线发送。
接收通道则首先滤除输入信号中的干扰和噪声。
从高强度的发射驱动信号中提取非接触式IC卡的微弱应答信号，继而放大解调后送ASIC进一步处理。
两个通道传输数据的示意图如下图所示。
特性非接触式识别技术带给我们一个便利接入存储于电子媒体中数据的方式，以13.56 MHz 智能卡读卡器芯片与模块为例：形成MIFARE 接口平台不可或缺的一部份，目前为非接触式与双接口智能卡机制的业界标准符合包括ISO 14443 A、ISO 14443 B 与ISO 15693 等国际化标准相当容易导入设计运作范围达100mm提供RF 数据通信加密选择通过MIFARE 演示系统协助，相当容易进行新型应用的开发典型器件MF RC522特性内置对卡片或标签的信号进行解调和译码的高集成度的模拟电路；采用少量外部元件，即可将输出驱动级接天线；5mm×5mm×0.85mm(HVQFN32)的超小体积；2.5～3.6V的低I电压低功耗设计。
基于RC522的非接触式IC卡读卡器设计
基于RC522的非接触式IC卡读卡器设计一、引言非接触式IC卡技术是一种新兴的智能卡技术，其具有快速、方便、安全等特点，在许多领域得到了广泛应用。
本文基于RC522模块，设计了一种非接触式IC卡读卡器，能够实现IC卡的读取、验证和数据传输功能。
二、硬件设计1.RC522模块RC522模块是一种非接触式IC卡读卡器模块，内置了射频信号的硬件电路和通信协议。
通过与主控芯片的串口通信，可以实现与IC卡的交互操作。
2. Arduino UNO控制器Arduino UNO控制器是一种开源的硬件平台，具有易学易用、开发快速等特点。
通过编写Arduino语言的程序，可以控制各种外设的工作。
3.电源电路为了保证系统的正常工作，需要提供稳定的电源电压和电流。
可以通过将主控芯片的VCC引脚连接到稳定电源上，来实现电源电路的设计。
三、软件设计1.初始化RC522模块首先，需要在Arduino程序中引入MFRC522库并初始化RC522模块。
初始化包括设置模块的SPI引脚和读取器模式等参数。
2.读取UID通过调用MFRC522库中的函数，可以实现读取IC卡的UID（唯一标识符）。
UID可以用于后续的卡片验证和数据传输。
3.卡片验证IC卡的验证过程包括选择卡片、验证密码等步骤。
在Arduino程序中，可以通过调用MFRC522库中的函数来实现。
4.数据传输一旦IC卡验证成功，就可以实现数据的传输。
可以通过读取或写入IC卡的扇区、块来实现对数据的读取或修改。
四、程序流程1.初始化RC522模块和串口通信2.循环读取IC卡3.读取IC卡的UID4.验证IC卡密码5.读取或写入IC卡的数据6.返回步骤2，继续读取下一张IC卡五、总结通过RC522模块与Arduino控制器的组合，可以实现非接触式IC卡的读取、验证和数据传输功能。
本设计具有简单、易实现的特点，可以作为非接触式IC卡读卡器在实际应用中的参考。
以上就是基于RC522的非接触式IC卡读卡器的设计思路和程序介绍，对于感兴趣的人员来说是一个很好的学习和实践项目，可以通过进一步的研究和开发，改进和完善这个设计。
125K非接触ID卡读卡器设计完整版
125K非接触IC卡读卡头125K读卡头的工作电压为12V/5v，电流为30——40MA 读卡距离最远15CM 。
如要低功耗最有效是读卡头工作时供电，不工作时断电。
读卡距离与卡和天线有关，可以读各种125K曼彻斯特编码的只读ID卡(4001,EM4100等等)和含E2PROM的RF卡。
如E5550。
读卡头(OUT)输出信号为原卡的曼彻斯特码，（用示波器接读卡头输出可以观测ID卡的输出波形）它和其它公司的125K读卡头（输出信号为原卡的曼彻斯特码）是兼容的，可以相互替换，不用修改程序。
读卡头也可以读可擦写的125k非接触IC卡，如当读E5550时，卡的用来控制是否启动AOR位应置0，（当置1时IC卡不主动发射数据，需读卡头先发送口令。
我的读卡头是只读，不能发数据，当AOR位置1时不能读IC卡的数据）。
天线的设计：天线电感值=345Uh线径φ0.29mm圆形(内径)：直径6CM 58圈直径8CM 40圈直径3CM 83圈直径2CM 115圈长方形：9.5*7 CM 38圈4.7*6.3 CM 50圈非接触式IC卡简介:非接触式智能卡以其高度安全保密性，通信高速性，使用方便性，成本日渐低廉等而受到广泛使用，给我们的生活质量带来了很大的提高。
非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。
主要用于智能门禁控制器，智能门锁，考勤机, 自动收费系统等.射频卡与接触式IC卡,TM卡相比有以下优点：1 可靠性高，无机械接触，从而避免了各种故障；2 操作方便，快捷，使用时没有方向性，个方向操作；3 安全和保密性能好，采用双向验证机制。
读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。
每张卡均有唯一的序列号。
制造厂家在产品出长前已将此序列号固化，不可再更改，因此可以说世界上没有两张相同的非接触IC卡；只读ID卡的资料非接触ID卡主要有台湾4001卡和瑞士H4001卡,EM4100。
非接触式ic卡的内部结构与工作原理及其应用
非接触式IC卡的内部结构与工作原理及其应用1. 引言非接触式IC卡是一种智能卡片，内部集成了芯片和天线，可以实现与读卡器的无线通信。
本文将介绍非接触式IC卡的内部结构、工作原理以及应用场景。
2. 内部结构非接触式IC卡的内部结构主要包括以下几个部分：2.1 芯片非接触式IC卡的核心是芯片，芯片内集成了存储器、处理器和通信接口等组件。
存储器用于存储卡片持有者的信息，处理器用于进行数据处理和运算，通信接口用于与读卡器进行通信。
2.2 天线非接触式IC卡的天线位于卡片的表面，用于接收和发送无线信号。
当卡片靠近读卡器时，读卡器会发出电磁场信号，卡片的天线接收到信号后将其转换成电流供芯片使用。
同时，芯片生成的电流也会通过天线发送给读卡器。
2.3 外壳非接触式IC卡的外壳通常由塑料材料制成，用于保护芯片和天线。
外壳的设计可以根据具体应用需求进行调整，例如可以加入防水、防尘等功能。
3. 工作原理非接触式IC卡的工作原理可以概括为以下几个步骤：3.1 电磁感应当非接触式IC卡靠近读卡器时，读卡器会发出一个电磁场信号。
这个信号会激活卡片内的天线，并通过电磁感应的原理将信号转换成电流供芯片使用。
3.2 通信一旦芯片获取到电流，它将开始与读卡器进行通信。
通信的方式可以是单向或双向的，取决于具体的应用需求。
在通信过程中，芯片可以向读卡器发送数据，同时也可以接收读卡器发送的数据。
3.3 数据处理与存储芯片内的处理器会对收到的数据进行处理和运算，并将结果存储到内部的存储器中。
这些数据可以是卡片持有者的个人信息、账户余额等。
3.4 安全验证非接触式IC卡通常会有一套安全验证机制，用于确保卡片的合法性和数据的安全性。
这些机制可以包括密码验证、加密解密操作等。
4. 应用场景非接触式IC卡由于其便捷、安全的特点，广泛应用于各个领域。
以下是一些常见的应用场景：4.1 门禁系统非接触式IC卡可以用于门禁系统，取代传统的磁卡或钥匙。
持卡人只需将卡片靠近读卡器，即可完成身份验证，方便快捷。
基于单片机与RFID的非接触式读卡器设计
基于单片机与RFID的非接触式读卡器设计1.引言非接触式读卡器是一种用于读取与RFID技术相兼容的ID卡片的设备。
RFID（Radio Frequency Identification，射频识别）技术利用无线电波与读卡器进行通信，实现卡片与读卡器之间的数据传递。
本文将介绍基于单片机与RFID的非接触式读卡器设计。
2.设计原理（1）读卡器模块：读卡器模块负责通过天线对周围的RFID卡片进行射频识别，并将读取到的卡片ID信息传递给单片机控制模块。
（2）RFID模块：RFID模块是一种特殊的射频微型芯片，可嵌入到ID卡片中。
通过与读卡器模块进行无线通信，将卡片ID信息传递给读卡器模块。
（3）单片机控制模块：单片机控制模块负责接收读卡器模块传递的卡片ID信息，并进行处理。
可以通过串口或者其他方式将ID信息传递给计算机或其他设备。
3.硬件设计硬件设计包括电源电路、射频天线电路和单片机电路。
电源电路负责为读卡器提供稳定的工作电压。
射频天线电路用于接收和发送射频信号。
单片机电路用于控制整个读卡器的工作流程。
4.软件设计软件设计包括单片机的程序设计与RFID协议的实现。
单片机程序设计由读卡器模块和单片机控制模块的驱动程序组成。
驱动程序负责控制射频天线与RFID模块的通信，并将卡片ID信息传递给单片机控制模块。
RFID协议的实现是基于读卡器模块与RFID模块之间的无线通信协议。
5.相关技术（1）射频通信技术：射频通信技术是实现读卡器与RFID卡片之间无线通信的关键技术。
读卡器通过天线发送射频信号，卡片通过射频天线接收信号，并发送卡片ID信息给读卡器。
（2）嵌入式系统设计：嵌入式系统设计是为了满足读卡器具有小型化、便携化和低功耗等需求。
通过合理选择单片机和其他硬件组件，以及进行有效的软件设计，可以实现嵌入式读卡器系统。
6.总结基于单片机与RFID的非接触式读卡器可以实现快速、便捷的卡片识别功能。
通过合理设计硬件和软件，可以实现读卡器与计算机及其他设备的数据交互。
非接触式IC卡说明
非接触式IC 卡模块由非接触式IC 卡读卡器芯片FM1702及其外围电路组成。
一、FM1702 芯片介绍FM17XX 系列是复旦微电子股份有限公司设计的，基于ISO14443 标准的系列非接触卡读卡机专用芯片，采用0.6 微米CMOS EEPROM 工艺，可分别支持13.56MHz 频率下的typeA、typeB、15693 三种非接触通信协议，支持MIFARE和SH 标准的加密算法，可兼容Philips 的RC500、RC530、RC531、及RC632 等读卡机芯片。
芯片内部高度集成了模拟调制解调电路，只需最少量的外围电路就可以工作。
支持6 种微处理器接口，数字电路具有TTL、CMOS 两种电压工作模式，适用于各类计费系统的读卡器的应用。
1、产品特点●高集成度的模拟电路只需最少量的外围线路●操作距离可达10cm●支持ISO14443 typeA typeB 15693 协议●包含512byte 的EEPROM●支持MIFARE 和SH 标准的加密算法●支持六种接口模式●包含64byte 的FIFO●数字电路具有TTL/CMOS 两种电压工作模式●软件控制的power down 模式●一个可编程计时器●一个中断处理器●一个串行输出输入口●启动配置可编程●数字模拟和发射模块都有独立的电源供电●采用SOP32 封装●FM17XX L 的版本表示该芯片的三路电源都可适用于低电压2、各型号区别:二、FM1702 芯片功能框图及引脚图三、对非接触式IC 卡操作流程图如下：上电后首先用程序对读卡器芯片（以下简称PCD）进行寄存器初始化，完成后进入寻卡状态，通过天线发出寻卡信号。
当有IC 卡（以下简称PICC，实验程序所使用的卡为MF1 S50 卡）进入天线有效操作区，并且得到能量后，返回给PCD 卡类型值。
下一步PCD 对卡进行冲突操作，PICC 得到防冲突操作信号后，返回给PCD 卡序列号。
PCD接收到序列号后，程序对序列号有效性判定。
基于单片机控制的非接触式IC卡读卡器设计
基于单片机控制的非接触式IC卡读卡器设计刘瑞涛【摘要】Based on thorough analysis of the working principle of contactless IC card, this paper proposes a design method of S50 series IC card reader based on AT89S51 control. It discusses the design from the components selection, hardware circuit design, software program design and other aspects. Combined with the practical application of public transport charge system, the reading and writing techniques and working principle of bus card machine is systematically explained.%本文在深入分析非接触式IC卡工作原理的基础上，提出了一种基于AT89S51单片机控制的S50系列IC卡读卡器的设计方法，并从元器件选型，硬件电路设计，软件程序设计等方面进行了探讨，并结合公共交通收费系统的实际应用，系统地讲解了公交车刷卡机的读写技术和工作原理。
【期刊名称】《价值工程》【年(卷),期】2014(000)012【总页数】2页(P27-27,28)【关键词】非接触式IC卡;单片机;S50系列;刷卡机【作者】刘瑞涛【作者单位】石家庄职业技术学院，石家庄050081【正文语种】中文【中图分类】TN4090 引言非接触式IC卡因其使用方便，安全可靠，成本低廉等特点正逐步应用于居民生活的各个方面，已经广泛使用在公共交通收费系统，医院信息管理系统，学校一卡通系统，小区门禁系统，停车场管理收费系统等诸多方面，给人民的日常生活，医院就医，外出交通提供了很大便利。
关于FM1701读卡器芯片介绍
数字，模拟和发射模块都有独立的电源供电
发射口采用单端输出
采用SOP20封装
二．功能框图
FMFM1701结构框图
三．引脚配置
粗体字标识的引脚由AVDD和AVSS电源组供电
粗体框标识的引脚由TVDD和TVSS电源组供电
NC管脚为空脚
其他引脚由DVDD和DVSS电源组供电
FMFM1701引脚分配图
µA
Hard Power Down 模式
1
10
µA
IAVDD
模拟电路工作电流
Idle 指令， 接收器打开
25
40
mA
Idle 指令， 接收器关闭
8
12
mA
Stand By 模式
6.5
9
mA
Soft Power Down 模式
1
10
µA
Hard Power Down 模式
1
10
µA
ITVDD
发射电路工作电流
2.9
5.0
5.5
V
TVDD
发射电路供电电压
DVSS = AVSS = TVSS = 0V
2.9
5.0
5.5
V
FMFM1701工作条件
3.工作电流
符号
参数
条件
MIN
TYP
MAX
单位
IDVDD
数字电路工作电流
Idle指令
6
9
mA
Stand By模式
3
5
mA
Soft Power Down 模式
800
1000
V
FMFM1701极限参数
2.工作条件
非接触IC卡读写模块MFRC530的工作原理及其应用
非接触IC卡读写模块MFRC530的工作原理及其应用李乃玮黄静郭勇（成都理工大学信息工程学院，成都610059）摘要：MFRC530（Mifare Reader Circuit）是Philips公司最新推出的一种非接触式IC卡读写模块。
采纳该模块设计的IC卡读卡器完全支持13．56 MHz下所有类型的非接触式通信方式和协议，适用于各类基于ISO／IEC14443A标准而且要求低本钱、小尺寸、高性能和单电源的非接触式通信的应用处合。
关键词：MFRC530；非接触式；IC卡MFRC530是应用于13．56 MHz非接触式高集成度IC卡读写模块的一员。
该模块利用了先进的调制和解调概念，完全集成了在13．56 MHz下所有类型的被动非接触式通信方式和协议。
MFRC530支持ISO14443A所有层的通信方式。
内部的发送器部分不需要增加有源电路就能够直接驱动近距离操作的天线（可达100 mm）。
接收器部分提供一个坚固而有效的解调和解码电路用于ISO14443A兼容的应答器信号。
数字部分处理ISO14443A帧和错误检测（奇偶校验和CRC）。
此外它还支持快速MIFARE典型安全算法，用于验证MIFARE系列产品。
方便的并行接口可直接连接到任何8 bit微处理器，这样给读卡器／终端的设计提供了极大的灵活性。
此外，它支持SPI接口。
MFRC530的主要特点：（1）高集成度模拟电路用于IC卡应答信号的解调和解码；（2）缓冲输出驱动器使用最少数目的外部元件连接到天线；（3）支持ISO14443A；（4）支持MIFARE双接口IC卡和MIFARE典型协议；（5）支持波特率高达424 kHz的非接触通信；（6）兼容SPI接口；（7）灵活的中断处理；（8）可编程定时器；（9）近距离操作（可达100 mm）；（10）带低功耗的硬件复位；（11）软件实现掉电模式；（12）并行微处理器接口带有内部地址锁存和IRQ线；（13）自动检测微处理器并行接口的类型；（14）64 byt发送和接收FIFO 缓冲区；（15）面向位和字节的帧；（16）唯一的序列号；（17）Crypto1以及可靠的内部非易失性密匙存储器；（18）连接到13．56 MHz晶振上的内部振荡缓冲器具有优化的低相位抖动；（19）在近距离应用中，发送器采用电压3．3～5V；（20）数字部分采用3．3 V或5 V电源1 内部结构与引脚说明1．1 内部结构图1所示为MFRC530的内部结构。
Mifare Plus CPU卡非接触门禁读卡器软硬件说明
Mifare PLUS卡门禁读卡器产品介绍修订历史目录1.产品概述 (1)1.1性能指标 (1)1.2实物照片 (2)1.3选型指南 (3)2.使用方法 (4)2.1读卡器端口说明 (4)2.2使用方法 (4)2.3安装注意事项 (5)2.4常见故障分析 (5)3.定制开发 (7)4.技术支持 (8)5.联系方式 (9)5.1联系方式 (9)1.产品概述1.1性能指标●【产品型号】：R5-PLUS/R6- PLUS /R6K- PLUS●【支持卡片】：Mifare PLUS卡的文件数据读取；●【处理芯片】：专业读卡芯片，速度更快更稳定；●【输出格式】：韦根（Wiegand）输出；●【韦根位数】：标准韦根18~130可配置；●【读卡距离】：0~7cm；●【通信距离】：读卡器到控制器通信距离大可达100米（RVVP 8*0.3）；●【读卡时间】：<200ms；●【LED指示】：红、绿双色条形状态指示灯；●【外壳顔色】：黑色；●【外壳体积】：86×45×15mm /86×86×15mm●【工作电源】：9~18V●【工作电流】：<100mA（普通）●【工作温度】：-20~85℃1.2实物照片1.3选型指南2.使用方法2.1读卡器端口说明R5-PLUS/R6- PLUS /R6K- PLUS门禁读卡器端口说明如1所示：表1门禁读卡器接口说明2.2使用方法1.读卡器上电读卡器上电时蜂鸣器会短鸣一声，表示门禁读卡器系统可正常启用运行。
2.工作模式有效用户CPU卡刷卡时，门禁读卡器蜂鸣器会短鸣一声，绿色LED灯会闪烁一下（可设置开门状态），同时通过韦根方式上传所读的数据。
无效CPU卡刷卡时（未经初始化或密钥不正确），读卡器可自动识别为非法卡，蜂鸣器和LED 灯均不会做出任何反应。
3.蜂鸣器、指示灯受控指示蜂鸣器和指示灯受门禁控制器控制，当对以上信号线输入低电平时蜂鸣器会鸣叫及指示灯会亮绿色。
非接触式IC卡“一卡通”系统设计方案
XXXXXXXXXXXXXXXXXXXX 非接触式IC卡“一卡通”系统设计方案深圳市科松电子有限公司目录第一章前言 (2)第二章概述 (9)第三章系统设计依据 (12)第四章客户需求分析 (15)第五章系统设计说明 (21)第六章CSS系统应用典型工程案例 (28)第七章系统功能说明 (29)第八章服务条款 (58)第九章附录(报价) (60)第一章前言由于科技进步，效率提升，使得人们开始思考、创造出一种新的生活、管理方式，即「一卡通」的生活、管理概念。
而装设在工厂、办公大楼、社区、校园、酒店的非接触式IC卡，使得「一卡通」不再只是概念，而已进入人们的日常生活中。
所谓「一卡通」，是综合智慧卡、自动控制、电脑通讯及网路技术，使得生活在特定区域的人们及访客，只需随身一张智能卡，就可以享受诸如出入口、消费、用餐及其它日常生活及社会活动中各种便捷、安全、舒适的服务，同时也可提高该社区内部管理及工作效率。
举例来说，企业内部管理，只须凭借一张智能卡，即可控制员工出入厂门、允许进出特定工作场所或图书借用、文具请领、交通车乘坐等。
