煤矿采掘工作面瓦斯地质图编制方法之欧阳光明创编

合集下载

煤矿瓦斯钻孔施工组织设计之欧阳家百创编

煤矿瓦斯钻孔施工组织设计之欧阳家百创编

第一章依据及编制原则欧阳家百(2021.03.07)第一节编制依据................................................................................. 第二节编制原则................................................................................. 第二章工程概况.................................................................................. 第一节矿井概况................................................................................ 第二节工程概况................................................................................ 第三章施工准备.................................................................................... 第四章施工方案.................................................................................... 第一节施工方案................................................................................. 第二节施工方法.........................................第五章作业方式及劳动组织................................................................ 第一节劳动组织................................................................................. 第二节施工队伍安排......................................................................... 第三节作业方式及月进尺................................................................. 第六章工程进度计划及保证措施第七章质量目标及质量标准第八章安全保证措施第九章灾害应急措施第十章农忙季节、节假日连续施工措施第一章依据及编制原则第一节编制依据1、XXXXXX煤业有限公司3-803准备工作面瓦斯钻孔施工工程招标文件及工程图纸。

煤矿图纸绘制标准及要求之欧阳计创编

煤矿图纸绘制标准及要求之欧阳计创编

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当,着色准确;矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准,比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料,并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例;图签栏内容应齐全,必须有煤矿法人或矿长及主要技术负责人的亲笔签字,并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识,掌握相关技术标准,采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识,通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确,图号清晰,编制、审核、校对分工明确。

第7条、绘制各类矿图时,必须由专业技术人员参与,正确使用图例,图纸精度要符合测量要求,保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑,接头间无疙瘩,点线、虚线间隔大小一致,平行线间距相等,各种文字、数字注记规范,字隔、字向符合要求,颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘:采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制;矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次;矿井涌水量与各种相关因素动态曲线图每月绘制一次;井上下对照图每季填绘一次;其他图纸每半年根据生产情况修正完善一次;应急图纸要随时填绘。

采掘工程平面图绘制要求第一章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求,结合公司的具体情况制定的。

通风系统矿图绘制规范之欧阳体创编

通风系统矿图绘制规范之欧阳体创编

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。

2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。

10.通风系统图中,测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。

2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。

4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

矿井通风系统图纸绘制及图例之欧阳与创编

矿井通风系统图纸绘制及图例之欧阳与创编

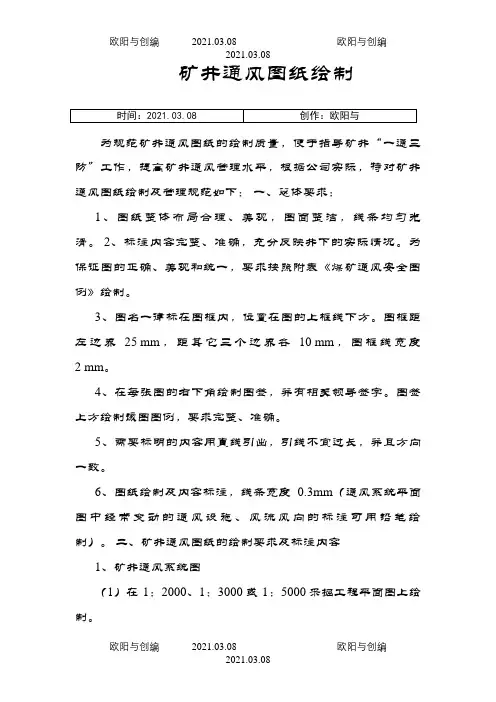

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。

2、标注内容完整、准确,充分反映井下的实际情况。

为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内,位置在图的上框线下方。

图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。

4、在每张图的右下角绘制图签,并有相关领导签字。

图签上方绘制该图图例,要求完整、准确。

5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。

6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。

(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。

(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。

(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。

(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm,宽4mm的箭头标示。

(6)多煤层同时开采的矿井还应绘制分层通风系统图。

(7)有矿长、总工程师签字,并随着采掘变化及时修改。

2、避灾线路图(1)在采掘工程平面图上绘制。

(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

(3)有总工程师签字,图纸随着采掘变化进行修改。

3、防灭火系统图(1)在采掘工程平面图上绘制。

(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。

瓦斯地质学温习试探题答案1

瓦斯地质学温习试探题答案1

《瓦斯地质学》温习试探题一、名词说明1.煤与瓦斯突出:煤与瓦斯突出是发生在煤矿井下的一种复杂的瓦斯动力现象,表现为在很短时刻(几秒至数十秒)内,大量的煤(几吨至数千吨)和瓦斯(数百至数百万米)由煤体向采掘巷道喷出,伴随着壮大的冲击力,破坏煤壁,摧毁巷道,使风流逆转,煤流埋人,乃至造成严峻的爆炸事故。

2.爱惜层开采:煤层群中的首采煤层(非突出煤层),当该煤层开采后,能够使具有突出危险性的煤层丧失或降低危险性。

3.煤层残余瓦斯含量:当煤层受采动阻碍而涌出一部份瓦斯后,现在,单位重量煤中所含有的换算成标准状态下的瓦斯体积称之为煤层残余瓦斯含量,它的经常使用计量单位亦是m3/t和cm3/g。

4.煤层原始瓦斯压力:当煤层未受采动阻碍而处于原始赋存状态时,煤中平稳瓦斯压力称之为煤层原始瓦斯压力,其物理单位为MPa。

5.瓦斯放散初速度:表示煤体当中瓦斯放散快慢的一个指标,一般是在实验室测定10-60秒充满瓦斯的煤体放散瓦斯的体积。

6.相对瓦斯涌出量:是指在矿井正常生产条件下平均每采一吨煤所涌出的瓦斯体积,单位是m3/t。

7.瓦斯解吸:煤体中的瓦斯由吸附状态转化为游离状态的进程称为瓦斯解吸。

8.瓦斯风化带:煤层中所含瓦斯的CH4成份达80%;煤层瓦斯压力为~;在一样自然条件下(水分和温度等),与煤层瓦斯压力~相当的瓦斯含量;矿井相对瓦斯涌出量为2m3/t的这些深度。

9.煤的牢固性系数:牢固性系数或强度系数是一个无量纲量,它用于表示岩石抗冲击能力的大小或破坏时破碎功的大小。

牢固性系数f值越小说明岩石抗冲击能力越小,或破坏时所需要的破碎功越小。

f值的研究说明,它是一个专门好的表征煤体破坏程度的量。

10.构造煤:构造煤(deformed coal; tectoniccoal)是在构造应力作用下煤层发生破裂、粉化作用或强烈的韧塑性变形及流变迁移作用,发生物理化学转变,煤层原生的成份、结构、构造发生改变,是地球演化的产物,是地球应力的记录。

煤矿矿区矿井采掘工作面瓦斯地质图编制方法57874

煤矿矿区矿井采掘工作面瓦斯地质图编制方法57874

煤与瓦斯突出强度 500~999t/次; 分子左侧为突出煤量(t),右侧为 涌出瓦斯总量(万 m3);分母左侧为 标高(m),右侧为突出年月日。
左侧"突"字为体宋体,字高 4;右侧字体 为新罗马字体,字高 1.5;圆直径 8mm, 线宽 0.1mm,颜色值为 RGB(204,0,153)。
特大型突出点
字体、颜色、线型等
8.4 3.06 3956 03.03
分子左侧为绝对瓦斯涌出量 (m3/min),右侧为相对瓦斯涌出 量(m3/t);分母左侧为工作面日 产量(t),右侧为回采年月。
(m),右侧为发生年月。
线宽 0.1mm,颜色值为 RGB(204,0,153)。
等号左边为 K 值;右侧分子为△P 值,分母为 f 值。
左侧"1"为新罗马字体,字高 2;右侧字 体为新罗马字体,字高 1.5;三角形宽、 高 为 4mm, 线 宽 0.1mm, 颜 色 值 为 RGB(255,0,0)。
工作面突出危 险性预测指标
值Ⅰ
工作面突出危 险性预测指标
值Ⅱ

20t 2000m3 –568 02.02
15
1 50 = 0.3
1 120
2.3
2 5 2.3
0.5
分子左侧为突出煤岩量(t),右侧为 左侧"动"字为宋体,字高 2;右侧字体为
涌出瓦斯量(m3);分母左侧为标高 新罗马字体,字高 1.5;圆直径 4mm,
-254 1982.02.03
突 456t 5.34万m3 -300 1986.04.07
说明
字体、颜色、线型等
煤与瓦斯突出强度<100t/次;分子 左侧为突出煤量(t),右侧为涌出 瓦斯总量(万 m3);分母左侧为标高 (m),右侧为突出年月日。

煤矿瓦斯地质图说明书(4.16)

煤矿瓦斯地质图说明书(4.16)

**煤业(集团)有限责任公司**煤矿瓦斯地质图说明书**工程技术大学**集团**煤矿二〇一〇年一月目录0概述 (1)01 课题来源 (1)02 研究内容 (1)03 完成情况 (3)1矿井概况 (1)1.1 交通位置及隶属关系 (1)1.2 井型、开拓方式及生产能力 (2)1.3 瓦斯 (2)1.4 煤层 (3)1.5 煤质特征 (4)1.6 岩浆岩 (4)1.7 水文地质特征 (4)2地质构造及控制特征研究 (7)2.1矿区地质构造演化及分布特征 (7)2.1.1褶曲构造(第一期构造) (7)2.1.2断裂构造 (8)2.2井田地质构造及分布特征 (9)2.2.1北东向构造 (10)2.2.2近东西向构造 (13)2.2.3小断裂 (15)2.2.4断层特征及规律 (16)2.3构造煤发育及分布特征 (16)2.3.1判识煤体结构的方法 (16)2.3.2利用煤田测井曲线判识煤体结构的原理 (17)2.3.3利用煤田测井曲线判识煤体结构的方法 (18)2.3.4利用比对法判识煤体结构的原理 (21)2.3.5**煤矿井田主采煤层构造煤的分布特征 (21)2.4地质构造对瓦斯赋存的控制 (24)3矿井瓦斯地质规律研究 (27)3.1断层、褶皱构造对瓦斯赋存的影响 (27)3.2顶底板岩性对瓦斯赋存的影响 (28)3.3岩浆岩分布对瓦斯赋存影响 (29)3.4煤层上覆基岩厚度对瓦斯赋存的影响 (30)3.5岩溶陷落柱对瓦斯赋存的影响 (30)3.6瓦斯含量分布及预测研究 (30)4 矿井瓦斯涌出量预测 (33)4.1矿井瓦斯涌出资料统计及分析 (33)4.1.1工作面瓦斯涌出量统计 (33)4.1.2工作面瓦斯涌出量分析 (37)4.2矿井瓦斯抽采资料统计及分析 (39)4.3矿井回采工作面瓦斯涌出量预测 (40)5 煤层气资源量计算 (42)5.1资源量计算方法 (42)5.1.1计算程序 (42)5.1.2计算方法 (43)5.2资源量计算及参数的确定 (45)5.3资源量计算结果及评价 (45)6 矿井瓦斯地质图编制 (47)6.1编图资料 (47)6.2编图内容和表示方法 (47)7 结论和建议 (48)7.1结论 (48)7.2 建议 (49)参考文献 (50)0概述01 课题来源煤炭是我国当前和今后相当时期的主体能源,瓦斯是煤矿安全生产的主要灾害威胁,煤矿瓦斯防治工作是涉及面广和难度大的系统工程。

瓦斯地质图编制方法

瓦斯地质图编制方法

分子左侧为突出煤岩 量(t),右侧为涌出瓦 斯量(m3);分母左侧 为标高(m),右侧为 发生年月。
左侧"动"字为宋体,字 高2;右侧字体为新罗马 字体,字高1.5;圆直径 4mm,线宽0.1mm,颜 色值为 RGB(204,0,153)。
等号左边为K值;右 侧分子为△P值,分 母为f值。
左侧"1"为新罗马字体, 字高2;右侧字体为新罗 马字体,字高1.5;三角 形宽、高为4mm,线宽 0.1mm,颜色值为 RGB(255,0,0)。
箭头表示岩层倾 斜方向;实测褶 皱每100mm为一 组,组间距 10mm,推断褶皱 每隔5节(1节 20mm)绘一组, 组间距10mm。
轴线线宽0.6mm,箭头 线宽0.1mm,颜色值 RGB(0,127,0)。
单位m。
字体为宋体,字高2,线 型为虚线,线宽 0.1mm,颜色值为 RGB(90,255,200)。
三角指向煤与瓦 线宽1mm,颜色值为 斯突出威胁区。 RGB(153,0,153)。
颜色值为 RGB(255,255,235)。
颜色值为
区域
瓦斯涌出量 10~15m3/min
区域 瓦斯涌出量 >15m3/min
区域
RGB(246,255,219)。
颜色值为 RGB(240,255,235)。
颜色值为 RGB(255,240,224)。
左侧"1"为新罗马字体,
分子为钻屑解吸指标 字高2;右侧字体为新罗
△h2 (Pa),分母为钻 马字体,字高1.5;三角
孔最大钻屑量
形宽、高为4mm,线宽
Smax(L/m)。
0.1mm,颜色值为 RGB(255,0,0)。

2021年工作面瓦斯抽采设计

2021年工作面瓦斯抽采设计

织金县三甲煤矿欧阳光明(2021.03.07)12104工作面瓦斯抽采设计编制人:编制时间:2014年3月15日目录第一章概况4一、工作面概况5二、矿井和工作面通风情况6三、矿井安全监测监控系统6四、瓦斯抽放系统7第二章工作面瓦斯涌出量预计7第三章12104回采工作面瓦斯抽采设计9一、12104工作面瓦斯抽采方案9(一)瓦斯抽采方法选择9(二)瓦斯抽采管路的铺设9(三)瓦斯抽采计量装置布置10第四章瓦斯抽采方法10(一)掘进期间迎头顺层瓦斯抽采方法10(二)本煤层瓦斯抽采方法13*欧阳光明*创编2021.03.07第五章瓦斯抽采系统安装拆除安全技术措施17第六章瓦斯抽采泵站运行安全技术措施1712104工作面掘进、回采期间瓦斯抽采设计第一章概况设计说明12104工作面布置在M21煤层标高+1066 m以上,根据煤与瓦斯突出危险性鉴定报告,M16煤层在标高+1025m以上的M21煤层属于无突出危险性煤层。

为确保矿井安全顺利生产,执行“多措并举、可保必保、应抽尽抽、效果达标”的原则。

根据12104工作面煤层地质条件、瓦斯赋存等实际情况,对该工作面的瓦斯抽采设计方案如下:设计依据(1)《煤矿瓦斯抽采达标暂行规定》,煤炭工业出版社,2012.03;(2) AQ1026-2006《煤矿瓦斯抽采基本指标》,煤炭工业出版社;(3)AQ1027-2006《煤矿瓦斯抽采规范》,煤炭工业出版社,2007.0;4(4)《煤矿安全规程》,煤炭工业出版社,2010.03;(5)《防治煤与瓦斯突出规定》,煤炭工业出版社,2009.07;一、工作面概况二、矿井和工作面通风情况矿井采用中央并列式抽出通风,矿井主通风机选用*欧阳光明*创编2021.03.07FBCDZNo18二台(一台工作、一台备用);配用电机功率132KW X2;风量范围22.2-58m3/s,风压范围1020—2600pa。

装备有主通风机在线监控系统,能随时对矿井通风能力及设备运转状况进行监控。

煤矿瓦斯地质图的编制方法及应注意的几个问题

煤矿瓦斯地质图的编制方法及应注意的几个问题

煤矿瓦斯地质图的编制方法及应注意的几个问题[摘要]本文主要阐述了煤矿瓦斯地质图的编制内容、编制方法等问题,提出了编制瓦斯地质图要注意的几个问题。

【关键词】煤矿;瓦斯地质图;编制方法1、瓦斯地质图的编制的内容瓦斯地质图是综合反映瓦斯赋存分布规律及其地质条件、瓦斯含量、瓦斯涌出量、瓦斯突出点分布及瓦斯突出预测参数等瓦斯、地质诸因素的基础图件。

不同种类、内容、范围的瓦斯地质图件,选用的比例尺、反映问题的深度、广度和精度也有差别。

矿区矿井的瓦斯地质图的内容如下。

1.1瓦斯地质综合柱状图瓦斯地质综合柱状图是在煤系综合柱状图或地层柱状图的基础上,叠加瓦斯内容后编制,反映某一块段、井田或矿区的煤系瓦斯地质状况。

1.2瓦斯地质剖面图瓦斯地质剖面图是以地质剖面图为基础,叠加瓦斯内容后而编制的。

按剖切范围的大小,进行划分。

突出点剖面图是反映突出点局部范围的具体特征的图件;矿井、矿区瓦斯地质剖面图是反映沿某一方向剖面线上瓦斯地质特征的图件,此图要尽可能反映剖面线及邻近的瓦斯资料,如突出点位置、突出带范围等,并附以剖面线上瓦斯参数的变化曲线。

1.3瓦斯地质平面图瓦斯地质平面图的范围一般是一个井田、矿区甚至更大、更小的区域。

综合性瓦斯地质平面图如下:(1)矿井瓦斯地质图。

它一般选用矿井可采煤层底板等高线图作为编制底图,比例尺选用1:2000~1:5000。

开采多煤层的矿井,要分煤层编制;开采急倾斜煤层的矿井,要以煤层立面投影图为底图。

不管平面图还是立面图,都要表示瓦斯、地质等内容。

(2)矿区瓦斯地质图。

它通常以矿区主采煤层底板等高线图为底图,比例尺选用1:10000~1:50000。

主要内容与矿井瓦斯地质图相似,而范围过大,也有一些不同的要求,如矿区的各个矿井要根据不同瓦斯等级分别进行区划;对基建矿井或待开发的井田,要进行瓦斯等级和突出危险性的预测;如果不同井田变质程度有差别,要根据煤质牌号或高、中、低变质带来圈定范围;适当删减一些地质因素,增大等值线的差值等。

煤炭矿井制图标准之欧阳文创编

煤炭矿井制图标准之欧阳文创编

煤炭矿井制图标准本标准用词说明1为便于执行本标准条文时区别对待,对要求严格程度不同的用词说明如下:1)表示很严格,非这样做不可的:正面词采用“必须”,反面词采用“严禁”;2)表示严格,在正常情况下均应这样做的:正面词采用“应”,反面词采用“不应”或“不得”;3)表示允许稍有选择,在条件许可时首先应这样做的:正面词采用“宜”,反面词采用“不宜”;4)表示有选择,在一定条件下可以这样做的用词,采用“可”。

2本标准中指定按其他有关标准执行时,写法为“应符合……规定”或“应按……执行”。

制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。

为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准,《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。

但是本条文说明不具备与标准正文同等的法律效力,仅供读者作为理解和把握标准规定的参考。

目录1 总则22 基本规定32.1 图纸幅面32.2 图框格式32.3 标题栏42.4 会签栏42.5 比例42.6 量的符号与计量单位52.7 图线62.8 字体72.9 其他要求83 图例83.1 一般规定83.2 边界线93.3 地质图例93.4 剖切线103.5 井筒113.6 巷道113.7 采、掘、运机械设备123.8 井下通风、排水机械设备143.10 井下轨道、运输调度及其他164 视图画法184.1 图线画法184.2 剖面(或断面)符号184.3 尺寸标注194.4 直角坐标、高程及井筒方位角的标注214.5 立体系统图254.6 编号、代号及文字说明标注251 总则1.0.1为规范煤矿矿井采矿专业工程制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应煤矿矿井建设需要,制定本标准。

1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。

矿井通风系统图纸绘制及图例之欧阳语创编

矿井通风系统图纸绘制及图例之欧阳语创编

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。

2、标注内容完整、准确,充分反映井下的实际情况。

为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内,位置在图的上框线下方。

图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。

4、在每张图的右下角绘制图签,并有相关领导签字。

图签上方绘制该图图例,要求完整、准确。

5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。

6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。

(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。

(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。

(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。

(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm,宽4mm的箭头标示。

(6)多煤层同时开采的矿井还应绘制分层通风系统图。

(7)有矿长、总工程师签字,并随着采掘变化及时修改。

2、避灾线路图(1)在采掘工程平面图上绘制。

(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

(3)有总工程师签字,图纸随着采掘变化进行修改。

3、防灭火系统图(1)在采掘工程平面图上绘制。

(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。

矿井通风系统图纸绘制及图例之欧阳治创编

矿井通风系统图纸绘制及图例之欧阳治创编

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。

2、标注内容完整、准确,充分反映井下的实际情况。

为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内,位置在图的上框线下方。

图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。

4、在每张图的右下角绘制图签,并有相关领导签字。

图签上方绘制该图图例,要求完整、准确。

5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。

6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。

(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。

(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。

(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。

(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm,宽4mm的箭头标示。

(6)多煤层同时开采的矿井还应绘制分层通风系统图。

(7)有矿长、总工程师签字,并随着采掘变化及时修改。

2、避灾线路图(1)在采掘工程平面图上绘制。

(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

(3)有总工程师签字,图纸随着采掘变化进行修改。

3、防灭火系统图(1)在采掘工程平面图上绘制。

(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
