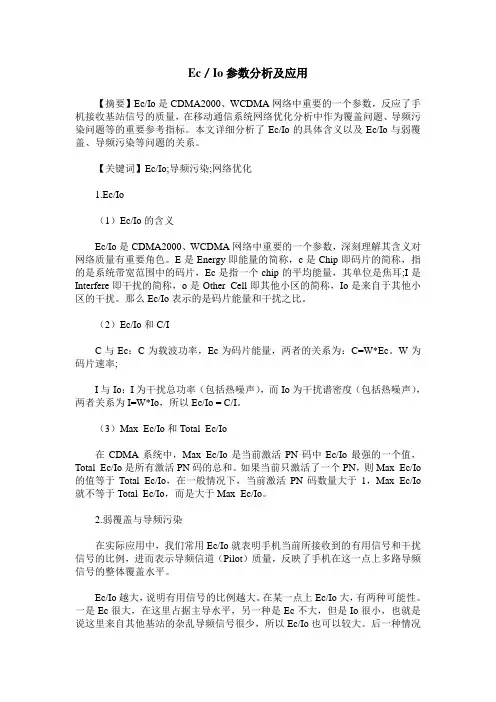

Ec／Io参数分析及应用
Ec／Io参数分析及应用【摘要】Ec/Io是CDMA2000、WCDMA网络中重要的一个参数，反应了手机接收基站信号的质量，在移动通信系统网络优化分析中作为覆盖问题、导频污染问题等的重要参考指标。
本文详细分析了Ec/Io的具体含义以及Ec/Io与弱覆盖、导频污染等问题的关系。
【关键词】Ec/Io;导频污染;网络优化1.Ec/Io（1）Ec/Io的含义Ec/Io是CDMA2000、WCDMA网络中重要的一个参数，深刻理解其含义对网络质量有重要角色。
E是Energy即能量的简称，c是Chip即码片的简称，指的是系统带宽范围中的码片，Ec是指一个chip的平均能量，其单位是焦耳;I是Interfere即干扰的简称，o是Other Cell即其他小区的简称，Io是来自于其他小区的干扰。
那么Ec/Io表示的是码片能量和干扰之比。
（2）Ec/Io和C/IC与Ec：C为载波功率，Ec为码片能量，两者的关系为：C=W*Ec。
W为码片速率;I与Io：I为干扰总功率（包括热噪声），而Io为干扰谱密度（包括热噪声），两者关系为I=W*Io，所以Ec/Io = C/I。
（3）Max_Ec/Io和Total_Ec/Io在CDMA系统中，Max_Ec/Io是当前激活PN码中Ec/Io最强的一个值，Total_Ec/Io是所有激活PN码的总和。
如果当前只激活了一个PN，则Max_Ec/Io 的值等于Total_Ec/Io，在一般情况下，当前激活PN码数量大于1，Max_Ec/Io 就不等于Total_Ec/Io，而是大于Max_Ec/Io。
2.弱覆盖与导频污染在实际应用中，我们常用Ec/Io就表明手机当前所接收到的有用信号和干扰信号的比例，进而表示导频信道（Pilot）质量，反映了手机在这一点上多路导频信号的整体覆盖水平。
Ec/Io越大，说明有用信号的比例越大。
在某一点上Ec/Io大，有两种可能性。
一是Ec很大，在这里占据主导水平，另一种是Ec不大，但是Io很小，也就是说这里来自其他基站的杂乱导频信号很少，所以Ec/Io也可以较大。

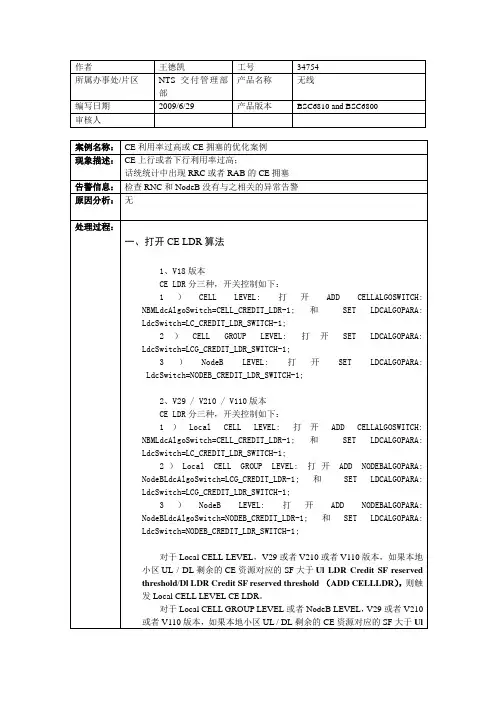

CE利用率过高或CE拥塞的优化案例 WCDMA 拥塞
3）NodeB LEVEL:打开SET LDCALGOPARA: LdcSwitch=NODEB_CREDIT_LDR_SWITCH-1;
2、V29 / V210 /V110版本
MOD TYPRABDCCCMC: RabIndex=45, Direction=UPLINK, Event4aThd=D6K;//假设45是交互业务128kbps的索引，修改4A门限为6K
对于HSUPA BE业务，可以修改4A门限，通过调整不同速率的HSUPA DCCC threshold rate ratio实现，比如：
CE LDR分三种，开关控制如下：
1）Local CELL LEVEL:打开ADD CELLALGOSWITCH: NBMLdcAlgoSwitch=CELL_CREDIT_LDR-1;和SET LDCALGOPARA: LdcSwitch=LC_CREDIT_LDR_SWITCH-1;
2）Local CELL GROUP LEVEL:打开ADD NODEBALGOPARA: NodeBLdcAlgoSwitch=LCG_CREDIT_LDR-1;和SET LDCALGOPARA: LdcSwitch=LCG_CREDIT_LDR_SWITCH-1;
3）NodeB LEVEL:打开ADD NODEBALGOPARA: NodeBLdcAlgoSwitch=NODEB_CREDIT_LDR-1;和SET LDCALGOPARA: LdcSwitch=NODEB_CREDIT_LDR_SWITCH-1;
对于Local CELL LEVEL，V29或者V210或者V110版本，如果本地小区UL / DL剩余的CE资源对应的SF大于Ul LDR Credit SF reserved threshold/Dl LDR Credit SF reserved threshold（ADD CELLLDR），则触发Local CELL LEVEL CE LDR。作者王德凯工号34754

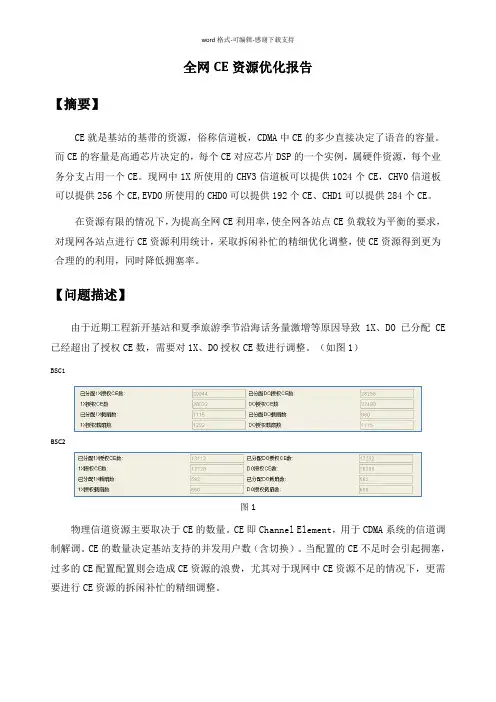

全网CE资源优化报告-8.8
全网CE资源优化报告【摘要】CE就是基站的基带的资源，俗称信道板，CDMA中CE的多少直接决定了语音的容量。
而CE的容量是高通芯片决定的，每个CE对应芯片DSP的一个实例，属硬件资源，每个业务分支占用一个CE。
现网中1X所使用的CHV3信道板可以提供1024个CE，CHV0信道板可以提供256个CE,EVDO所使用的CHD0可以提供192个CE、CHD1可以提供284个CE。
在资源有限的情况下，为提高全网CE利用率，使全网各站点CE负载较为平衡的要求，对现网各站点进行CE资源利用统计，采取拆闲补忙的精细优化调整，使CE资源得到更为合理的的利用，同时降低拥塞率。
【问题描述】由于近期工程新开基站和夏季旅游季节沿海话务量激增等原因导致1X、DO已分配CE 已经超出了授权CE数，需要对1X、DO授权CE数进行调整。
（如图1）BSC1BSC2图1物理信道资源主要取决于CE的数量。
CE即Channel Element，用于CDMA系统的信道调制解调。
CE的数量决定基站支持的并发用户数（含切换）。
当配置的CE不足时会引起拥塞，过多的CE配置配置则会造成CE资源的浪费，尤其对于现网中CE资源不足的情况下，更需要进行CE资源的拆闲补忙的精细调整。
【问题分析】现网主要存在1X授权CE数不足，现主要对1X所授权的CE数进行统计分析。
现网中存在两个BSC，对两个BSC分别进行统计：说明：主要统计7月29日到8月4日各基站的物理CE数、授权CE数以及CE忙数最大值，可用授权CE数与CE忙数做差以分析该基站的授权CE利用率。
BSC1-1x-CE统计.xls BSC2-1X-CE统计.xls从表中统计结果看BSC1下专利园区、白庙子、一高中食堂等基站，BSC2下范家、三山等基站授权CE与CE忙数差值均在100以上，可以根据基站所处环境、话务量多少进行授权CE数的调整。
【1X参数调整】根据授权CE数与CE最大忙数的差值多少进行调整，具体调整方式见下表：在根据基站所处区域适当调整，由于进入夏季，气候变暖，菊花岛、海边等旅游景点人数逐渐增加，可适当增加授权CE数。
路测5个参数及重要例题
1.CDMA路测中5个比较重要的参数CDMA路测中有5个比较重要的参数。
这5个参数是Ec/Io、TXPOWER、RXPOWER、TXADJ、FER。
在这里对这些参数做一些说明。
1、Ec/IoEc/Io反映了手机在当前接收到的导频信号的水平。
这是一个综合的导频信号情况。
为什么这么说呢，因为手机经常处在一个多路软切换的状态，也就是说，手机经常处在多个导频重叠覆盖区域，手机的Ec/Io水平，反映了手机在这一点上多路导频信号的整体覆盖水平。
我们知道Ec是手机可用导频的信号强度，而Io是手机接收到的所有信号的强度。
所以Ec/Io反映了可用信号的强度在所有信号中占据的比例。
这个值越大，说明有用信号的比例越大，反之亦反。
在某一点上Ec/Io大，有两种可能性。
一是Ec很大，在这里占据主导水平，另一种是Ec不大，但是Io很小，也就是说这里来自其他基站的杂乱导频信号很少，所以Ec/Io也可以较大。
后一种情况属于弱覆盖区域，因为Ec 小，Io也小，所以RSSI(接收的信号强度指示)也小，所以也可能出现掉话的情况。
在某一点上Ec/Io小，也有两种可能，一是Ec小，RSSI也小，这也是弱覆盖区域。
另一种是Ec小，RSSI却不小，这说明了Io也就是总强度信号并不差。
这种情况经常是BSC 切换数据配置出了问题，没有将附近较强的导频信号加入相邻小区表，所以手机不能识别附近的强导频信号，将其作为一种干扰信号处理。
在路测中，这种情况的典型现象是手机在移动中RSSI保持在一定的水平，但Ec/Io水平急剧下降，前向FER急剧升高，并最终掉话。
2、TXPOWERTXPOWER是手机的发射功率。
我们知道，功率控制是保证CDMA通话质量和解决小区干扰容限的一个关键手段，手机在离基站近、上行链路质量好的地方，手机的发射功率就小，因为这时候基站能够保证接收到手机发射的信号并且误帧率也小，而且手机的发射功率小，对本小区内其他手机的干扰也小。
所以手机的发射功率水平，反映了手机当前的上行链路损耗水平和干扰情况。
CE消耗及配置算法说明
首先说明一下无线侧资源主要有功率资源，码资源，CE资源等，所谓的硬资源指的主要就是码资源和CE资源。
CE不是实际的资源，它是对于NodeB来说的资源的概念，通常把CE定义为：处理12.2k业务需要占用的资源，即1CE就是处理一个12.1K业务需要的资源。
它属于逻辑概念，非物理属性。
其他业务占用的资源都按照CE进行折算。
以基带处理板BPC板为例，它的容量为：192个上行CE和192个下行CE根据此表，我们可以说一块BPC下最多可以接入192个语音电话，76个视频电话，144个DPA用户和96个UPA用户。
但是仅仅知道这样的结果视乎意义不大，通常在一个小区或站点是多种业务并存的。
1 概述1.1 基带处理板框图图1为基带处理板原理框图，基带处理板分为控制处理单元、HSPA调度单元、下行处理单元、上行处理单元和接口单元五个部分。
图1基带处理板原理框图中兴通讯基带处理板架构的特点：∙上下行基带处理共单板，降低基站硬件及维护成本。
∙HSPA调度占用独立的基带处理资源，一块基带处理板能够支持HSPA的完整功能，实现R99/R5/R6的平滑升级。
∙基带处理板板间实时通信，HSPA调度与业务可以实现彻底分开，基带处理板之间的资源可以实现容量共享，这样就使得中兴通讯基带处理板配置更具有灵活性，容易扩容，更容易满足网络建设提出的各种需求。
∙中兴通讯基带处理板的HSDPA符号级处理和码片级处理由专用芯片完成，因此HSDPA符号级和码片级处理不占用基带处理板下行CE资源，极大提高了基带处理板的下行处理能力。
1.2 基带处理板资源组成基带处理板资源共享机制如下：∙中兴通讯基带处理板内部的上行和下行资源独立，彼此之间不共享；∙基带处理板和基带处理板之间可以配置为基带池，进行容量共享。
下行资源可分为硬件资源和软件资源，-硬件资源包括：扩频和加扰的处理单元，存储器资源等；-软件资源包括：处理器的处理能力，实例资源等。
上行资源也可以分为硬件和软件资源，-硬件资源包括：前导检测单元、多径搜索和管理单元、多径解调单元、存储器资源等；-软件资源包括：处理器的处理能力，实例资源等。
WCDMA的CE与业务
[原创]WCDMA中的CE资源和码资源首先说明一下无线侧资源主要有功率资源，码资源，CE资源等，所谓的硬资源指的主要就是码资源和CE资源。
一．CE资源CE不是实际的资源，它是对于NodeB来说的资源的概念，通常把CE定义为：处理12.2k 业务需要占用的资源，即1CE就是处理一个12.1K业务需要的资源。
它属于逻辑概念，非物理属性。
其他业务占用的资源都按照CE进行折算。
以基带处理板BPC板为例，它的容量为：192个上行CE和192个下行CE。
BPC基带处理板处理能力如下表所示：业务类型用户数/流量AMR12.2k192CS64K76HSPA用户144HSDPA/96HSUPA支持的小区数6CellHSDPA43.2MbpsHSUPA15Mbps基带处理板处理能力汇总根据此表，我们可以说一块BPC下最多可以接入192个语音电话，76个视频电话，144个DPA用户和96个UPA用户。
但是仅仅知道这样的结果视乎意义不大，通常在一个小区或站点是多种业务并存的。
那么这些业务与CE资源的消耗关系是怎样的呢？举个简单的例子：局方要求一个NodeB下：同时在线10个CS12.2K语音呼叫、2个CS64K 可视电话、5个PS64/64数据业务、2个PS64/128数据业务、8个HSDPA在线用户、4个HSUPA在线用户(平均每用户128K速率)，则各业务占用的CE如下：•CS12.2K语音呼叫：上行：10CE；下行10CE•CS64K可视电话：上行2*2.5=5CE；下行2*1.8=3.6CE•PS64/64数据业务：上行：5*2.5=12.5CE；下行5*1.8=9CE•PS64/128数据业务：上行：2*2.5=5CE；下行2*3=6CE•HSDPA业务：上行：8*1.3=10.4CE（采用16k承载）；下行：8*0.3=2.4CE•HSUPA业务：上行：4*4.8=19.2CE；下行：4*0.3=1.2CE则所有业务占用的CE为：上行：62.1CE；下行：32.2CE在算得所有业务的CE占用后，还需要预留一部分给软切换使用（注意：很多情况下，局方给出的软切换比例是包括了更软切换的，而BPC板对更软切换已经做了足够的CE预留，可以认为更软切换不占用CE，所以比例中必须把更软切换部分剔除，一般而言，在实际网络中软切换：更软切换为3：1，所以如果局方给出了40%的软切换比例，如果没有特别说明这里面不包括更软切换，那么我们认为其中只有30%是软切换）。
cdma中CE数配置案例
CE不足导致拥塞的案例竺川南京嘉环科技有限公司摘要：根据苏州电信CE配置合理化要求，在保证不产生拥塞的前提下充分利用现有的CE数，对于宏站及RRU，均按照实际载频分配CE。
关键词：CE，拥塞，载频正文1物理信道资源不足导致网络拥塞产生CDMA用户的一次呼叫，需要涉及BTS的Walsh码、CE、前向功率、公共信道开销等资源；需要涉及传输链路资源；需要涉及BSC中信令处理板、声码器等资源。
物理信道资源主要取决于CE的数量。
CE即Channel Element，用于CDMA系统的信道调制解调。
CE的数量决定基站支持的并发用户数（含软切换）。
CE在基站内的小区及载频间共享。
当配置的CE不足时会引起拥塞。
2CE不足导致基站License告警实例一，问题描述省公司通报新开站点拥塞，该站告警为：CE License 使用率过高二，原因分析定位原因为缺少CE资源，（对于提示CE License 使用率过高，是由于分配的CE不足导致的）；三，解决方案查询改基站的License的配置数据，结果如下该站的1X反向CE配置数目为40，一般现网中基站的正常配置一个S222宏站CE数为144.正确侧修改该站的License配置后，1X指标恢复正常，报警解除。
四，意见与成效制定CHK LIST表，指派专员核查CE，尤其是新开站点在解蔽前的CE核查，目前新开站点已经再无通报。
3CE资源不足导致拥塞解决方案汇总CE资源不足需要结合Walsh码话务量、CE负荷、软切换比例及前向功率负荷等进行分析，避免解决该类资源不足时引起其他资源拥塞。
1：新开站点CE数配置解决方案：新开宏站根据站型分配CE数，新开RRU根据载频数配置CE数，在提高CE数的利用率的同时，保证不会产生拥塞。
2：基站及邻近基站CE负荷均很高解决方案1：增加CE资源或者增加站点。
对于基站密度较高的区域，可以通过新建独立信源加室内分布系统的方式吸收话务，解决网络拥塞问题。
中国移动多厂商软交换设备共用CE数据制作规范(爱立信)
中国移动软交换统一站点数据配置规范（爱立信CE设备）（草案）版本号：0.9.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信有限公司网络部文档说明：本规范为中国移动软交换统一站点CE局数据指导性规范。
编号说明：（本文档编号依照以下原则进行：x.y.z x: 大版本更新，文档结构变化y: 具体方案的更改，部分内容的修正z: 文字修改，奇数为包含对上一版修改记录的稿子偶数为对上修改稿的定稿）文档修改历史目录1. 软交换站点拓扑图 (4)2. 软硬件版本说明 (4)3. 局数据规范 (5)3.1协议及参数要求 (5)3.2关键字说明 (5)3.3CE-AR、CE-CE局数据规范 (5)3.3.1 CE-AR (5)3.3.2 CE-CE (7)3.4路由与VPN (8)3.4.1 VPN配置 (8)3.4.2 OSPF协议 (9)3.4.3 路由策略 (9)3.5CE-SS/MGW (11)3.5.1 CE－华为SS/MGW配置模板 (11)3.5.2 CE－爱立信SS/MGW配置模板 (13)3.5.3 CE－诺西SS/MGW配置模板 (15)3.5.4 CE－中兴SS/MGW配置模板 (18)3.5.5 CE－阿朗SS/MGW配置模板 (21)3.5.6 CE－摩托SS/MGW配置模板 (23)3.6网管与安全配置 (23)3.6.1 管理及未使用端口 (23)3.6.2 SYSLOG配置 (24)3.6.3 SNMP配置 (24)3.6.4 安全设置 (25)3.6.5 CE连接网管DCN接口 (25)3.6.6 配置本地帐号 (26)3.6.7 配置远程访问 (26)1. 软交换站点拓扑图软交换设备(SS 、MGW ）通过站点CE 路由器接入IP 承载网，拓扑如下图所示。
AR1AR2CE1CE2IP 承载网MSC ServerMGW媒体链路信令链路注1：CE 之间互连2－4个接口应该分布在2个不同的板卡上；注2：当AR-CE 使用2.5G POS 传送媒体流时，建议CE 之间使用2－4*GE 捆绑（需要根据连接的软交换厂家特点、容量来确定，CE 之间链路带宽设计需要考虑AR-CE 单链路35%带宽＋站点内部经过CE 之间疏通的流量）2. 软硬件版本说明本规范适用如下软硬件版本：3.局数据规范3.1协议及参数要求IP承载网AR（PE）与CE之间互连参数规范如下表，包括AR-CE互连路由协议参数、CE-CE互连路由协议参数、路由策略、VPN配置等，详细内容请参见附件1《承载网PE－端局CE间参数规范》。
WCDMA——CE数估算指导书
WCDMA RNP CE 数估算指导书内部公开W-CE 数估算指导书华为技术有限公司版权所有侵权必究目录第1 章概述 (8)第2 章CE 数估算的输入信息 (8)2.1 站点基本信息 (9)2.2 上下行业务信息 (9)2.3 上下行各种业务的各种承载类型对应的激活因子 (11)2.4 上下行各种业务承载类型对应的CE数 (13)2.5 其他相关信息 (13)第3 章CE 数估算的输出信息 (14)第4 章CE 数的估算 (14)4.1 站点内上行CE数的估算 (14)4.2 站点内下行CE数的估算 (21)第5 章CE 数估算需要的工具 (23)第6 章CE 数估算举例 (24)第7 章遗留问题 (28)第8 章附录 (30)8.1 CE数估算：几种计算方法的比较 (30)8.2 两种取值对估算总CE数的影响 (32)表目录表2-1 站点面积、覆盖区用户密度和每扇区载频数 (9)表2-2 站点内上行各项业务信息 (10)表2-3 站点内下行各项业务信息 (10)表2-4 站点内上行各种业务类型、承载类型及其激活因子 (12)表2-5 站点内下行各种业务类型、承载类型及其激活因子 (12)表2-6 上下行各种业务等效的CE 数目 (13)表3-1 CE数估算的输出项 (14)表4-1 站内上行各种业务的各种承载的总业务流量 (15)表4-2 站内上行各种业务的各种承载的总话务量 (16)表4-3 站内上行各种承载的总话务量 (17)表4-4 上行各种承载对应的等效CE数及承载的站内话务量 (17)表4-5 站内下行各种业务的各种承载的总业务流量 (21)表4-6 站内下行各种业务的各种承载的总话务量 (22)表4-7 站内下行各种承载的总话务量 (23)表6-1 站内各种业务的各种承载的总话务量（举例） (25)表6-2 站内各种承载的总话务量（举例） (25)表6-3 各种承载对应的幅度权值及承载的站内话务量（举例） (26)表7-1 2 天线收分集的各种承载业务的等效CE 数 (28)表7-2 4 天线收分集的各种承载业务的等效CE 数 (28)表7-3 OTSR配置下的各种承载业务的等效CE 数 (29)表8-1 分别由承载对应的等效CE数与等效幅度值估算得到的总CE数 (33)WCDMA RNP CE 数估算指导书关键词：CE 信道数估算NodeB Site RNC RNP WCDMA摘要：本文在公司已有的对WCDMA NodeB 信道单元（CE）估算方案的基础上进行整理形成的。
CDMA图例要求
河北电信DTCQT测试报告图例规范
为便于DT/CQT测试数据统一分析及数据共享，特对测试报告中的各项指标图例进行规范。
一、cdma1x语音测试指标
分项指标应包括ec/io、rx、tx、tx_adj、ffer、mos、呼叫建立时延等。
为更能详细反映网络状况，便于对数据进行优化分析，建议各项指标尽可能细分，分档图例如下：
各参数分段设置图例：
呼叫时延示例：
二、EVDO测试指标:
分项指标应包括SINR、Rx、Tx、PER、DRC、吞吐率等。
为更能详细反映网络状况，便于对数据进行优化分析，建议各项指标尽可能细分，分档图例如下：
各参数分段设置图例：。
中国联通2009年WCDMA网络分组域及无线网CE路由
中国联通2009年WCDMA 网络分组域及无线网CE 路由器建设原则及配置要求WCDMA 分组域及无线网络接入路由器（CE 设备）原则上以局址为单位设置，Gn 接口和IuPS 接口共用路由器接入移动专业IP 承载网。
移动专业IP 承载网扩容工程将由总部另外立项统一建设。
考虑到Gi 接口需要访问互联网，因此Gi 接口路由器应单独设置。
CE 路由器的网管系统要求以省为单位统一建设。
网络结构示意图如下：1、 Gn/IuPS CE 路由器建设原则✧ 同一局址内，RNC 设备和GSN 设备共用一对CE 路由器。
✧ Gn/Iu-Ps 接口在本地接入移动专业IP 承载网内部AR 路由器。
Gn 流量和Iu-Ps 流量通过VPN 进行隔离。
✧ 同省内要求尽量采用同一厂家的Gn/IuPS CE 设备（如已移动专业IP 承载网 内部外部 GGSN SGSN CE MGW MGWInternet内部 外部有设备利旧使用，应尽量控制在两家），同一本地网采用同一厂家的Gn/IuPS CE设备。
✧对于设置GSN设备的本地网，要求同厂家Gn/IuPS CE设备本地组网后上联至IP承载网，以减少本地流量迂回，并减少对IP承载网的端口需求，可将一个或两个局址的Gn/IuPS CE设备兼做汇聚CE。
Gn/IuPS网络拓扑参见附件1✧同局址内，Gn/IuPS CE设备宜与GSN设备同机房设置。
GSN设备可考虑成对配置局域网交换机，汇聚后接入Gn/IuPS CE设备，也可考虑直接接入Gn/IuPS CE设备。
RNC宜采用直链的方式接入Gn/IuPS CE设备。
✧同一个局域网内要求IuPS、Gn、Gi、计费、网管流量通过VLAN隔离。
✧仅设置RNC(无GSN设备)的本地网，原则上在本地网内不再汇聚，各局址IuPS CE直接上联IP承载网。
IuPS网络拓扑参见附件1✧Gn/IuPS CE功能和配置要求参见附件2。
2、Gi路由器建设原则✧Gi接口路由器应在充分利用现有设备的基础上单独设置。
ZXR10 T600 河北联通WCDMA网络配套CE项目应用案例
1 河北联通WCDMA网络配套CE项目1.1 项目背景中国联通经过多年的网络建设，已经建立了覆盖全国的完整网络，为用户提供语音和短信业务，拥有数量庞大的用户群。
目前网络和业务都在朝向3G的方向发展，为了扩展业务满足广大用户需求，适应市场变化。
将对现网进行改造、新增和扩容，因此河北联通WCDMA项目开始实施。
根据合同要求，本次河北联通WCDMA网通工程，中兴通讯中标唐山、秦皇岛、张家口、承德、保定5个地市RNC配套CE路由器建设。
1.2 组网说明本项目为河北联通WCDMA网络工程数据配套项目，共涉及数据产品——20台中兴T600路由器：每个地市2对CE路由器，互为备份。
组网拓扑图见下图：河北联通WCDMA承载网内部公开▲目前数据设备上只承载核心网侧的Gn业务、Gi业务以及RNC侧的IuPS业务，以后会承载语音业务、网管业务。
Gi业务工作在负荷分担模式下，Gi口与防火墙之间启用OSPF动态路由器协议，Gn业务和IuPS业务以负荷分担的方式工作，跟CE路由器之间运行静态路由协议。
由于核心网设备与CE路由器之间有二层交换机，核心网设备业务使用静态路由指向CE路由器。
为了避免交换机与CE之间的链路断掉后核心网设备无法感知，从而引起静态路由无法撤销问题，我们将在核心网设备与CE路由器之间启用BFD协议，对链路进行协议上的监控与保护。
1.3 方案特点∙支持可扩展的交换容量和线速转发能力1) 采用先进的CROSSBAR交换结构，集中式控制，分布式处理。
2) 采用高性能的网络处理器和专用硬件芯片，充分保证每个插槽的线速处理能力。
3) 整机支持16/8个10G接口线速转发，整机转发性能可高达400/200Mpps。
4) 除了提供oc-192 10G POS和10GE WAN/LAN等高速接口外，还可以提供2.5G POS、622M POS、155M POS 、GE、FE、cPOS3/cPOS48、E1/E3等丰富的接口类型，充分满足用户的各种组网需求。
cdma网络优化案例--资料分享大家共同进步
我们利用PN Scanner测试直放站的真正时延；
掉话案例3分析
测试情况：
掉话案例3分析
从图示来看，我们在山东大学东校区内测试时，占用直放站的信号时，时延最大达 到49chips，并且校内大部分地方的时延都在40-60chips之间，而此基站一扇区 PN42原来的搜索窗设置为SRCH_W_A=9,SRCH_W_N=10,设置为9时，单边允许时延为 40chips，而实际时延为49chinps，不满足要求，因此导致基站和直放站信号不能 及时切换，造成强干扰，导致掉话，掉话后由同步到原PN上。鉴于此，我们调整农 业厅1扇区PN42的SRCH_W_A=10，经过多次测试切换正常，再没有出现掉话的现象。
的通信，导致通信被迫中断所产生的掉话。
异常掉话
异常掉话是指在设计的网络覆盖区域内，其前向功率和Ec/Io都比较
好，反向手机发射功率正常，信号也可以被基站良好的接收，在这种正 常的无线环境中所产生的掉话。
3
掉话
异常掉话产生的原因：
天馈系统问题 系统软件问题 基站硬件故障 无线参数设置不合理 导频污染 邻区漏配 PN规划不合理 干扰 切换失败 MSC和基站之间的传输闪断 直放站问题
投诉点掉话图
掉话案例2分析
问题分析： 电信工程师对此处进行了多次拨打测试，各项指标都正常，但是通话10秒左右后， 就立即掉话。在掉话点隔壁的客厅内进行多次拨打测试没有出现掉话，
掉话点指标如下：
Ec/Io
Rx_Lev
掉话案例2分析
Tx_Power
FFER
掉话案例2分析
从以上的指标来看，各项指标正常，通话后突然掉话，并且在卧室掉话，换到客厅就不
cdma软切换比例与CE配置关系
软切换比例与CE配置关系马丹（中国联通上海分公司，200233）摘要：本文探讨了软切换比例与CE配置的关系。
软切换可以改善通话质量和提高覆盖等好处，同时过高的软切换比例降低资源利用率，本文对设计软切换比例和现网软切换比例进行研究，最后给出关于软切换方面的优化方法。
关键词：软切换，CE，掉话，容量1 概述CDMA由于其本身技术的特点，软切换带来的好处：(1)改善了话音质量(2)控制了手机干扰(3)降低掉话率(4)提高容量和覆盖范围。
软切换也带来了这样一个问题，软切换中的通话同时占用了几个扇区的资源，使得一个通话的资源耗费大于1，导致无线侧的话务负荷远大于业务话务量(不含切换的，用户实际付费的话务量)。
显而易见，过高的软切换比例会使得资源利用率降低。
软切换过程中对资源的占用导致了硬件设备的增加，在配置信道板时，需要考虑软切换容量。
网络优化目标中一个较为重要的内容就是控制软切换的比例，这可以通过调整各种相关参数来实现。
2 工程设计时软切换比例与现网软切换比例我们计算软切换比例的统计公式有两种：（1）2002年根据总部对CDMA网络的话务统计参数说明，对软切换的定义采用以下公式：公式一：软切换比例＝软切换话务量/(不含切换话务量＋软切换话务量)。
（2）根据另外一种理解，对软切换的定义采用以下公式：公式二：软切换比例＝软切换话务量/不含切换话务量上述两个公式，由于计算的基数不同，造成了计算结果的不同。
按照公式一，我们现网的软切换比例为37%~40%之间；而按照公式二，目前软切换比例已经超过60%。
2003年开始总部对CDMA网络的话务统计参数说明进行了修改，目前使用的软切换比例采用公式二。
工程设计时的软切换比例使用公式二，在硬件配置时使用，以设计话务量所需硬件乘以配备硬件。
3 现网软切换比例及工程CE配置关系分析根据现网的话务报告，目前C网VLR上网用户数为42万，C网每用户忙时话务量在0.022Erl左右。
常见CE拥塞案例
常见CE拥塞案例1.1CE配置不足导致CE拥塞每个站点根据站型配置相应的WBBP板件和上下行CE数，现网最为普遍的宏站CE配置为120/96，室分CE配置为87/64，具体如下表：各板件类型支持的上下行CE数如下表：有以上两表可知，各个站点根据站型配置的CE数基本为板件资源一半以上，没有配置满配，随着高校话务量和流量的增长，出现现网CE配置不足导致的CE拥塞，此时可扩容CE数来解决CE拥塞问题；1.2板件CE数不足导致CE拥塞随着高校话务量和流量的持续增长，定期评估并扩容CE数，当CE数扩容到现网站点配置的WBBP板件资源满配时，若仍有用户接入和使用，此时CE资源将不足，不能满足各种业务使用需求，则可扩容WBBP板件并增加CE数来解决；1.3资源组配置不合理导致CE拥塞由于一个WBBP板件最多支持6个小区、同频小区跨资源组切换失败和上行CE同资源组共享等因素限制，站点扩容WBBP板件后需要对本地小区进行资源组合理配置；Eg1：厦门集美集大集诚A_B_A1（CI= 40811）PS RAB接入分析2012-10-08日统计厦门集美集大集诚A_B_A1（CI= 40811）PS RAB建立失败657次，失败率为0.59%，如下表所示：问题分析：2012-10-08日统计厦门集美集大集诚A_B_A1（CI= 40811）PS RAB建立失败657次，失败率为0.59%，，失败原因主要由于上行CE拥和用户数受限问题；查询站点状态正常，无告警；核查站点CE利用率只有80%左右，但为什么利用率没有达到100%就出现CE拥塞？核查站点站型为S1/1/2，配置2块WBBPB3版板件，F1共计3个小区，绑定在资源组0上（WBBPB3）、F2共计1个小区绑定在资源组1上（WBBPB3），由于资源组里面的上行CE为共享的，导致资源组0（WBBPB3）3个小区的话务高时上行CE使用超过256而出现上行CE拥塞现象，资源组1（WBBPB3）1个小区则不会，建议将站点配置为一个资源组，即资源组0，同时将CI=40816小区配置到资源组0里面解决CE拥塞问题；小区出现用户数受限导致接入失败，核查小区HSUPA最大用户数为20，建议配置为40并增加一条E-RGCH信道；解决方案：1、将站点配置为1个资源组，即资源组0，同时将CI=40816配置到资源组0上；2、将小区HSUPA用户数由20修改为40并增加1条E-RGCH信道；12日参数修改后PS RAB建立失败次数明显减少，PS RAB建立成功率提升，指标对比如下：小结CE资源拥塞除了软件license配置不足外还需要核查板件支持的CE数，当板件CE数不足时导致CE拥塞，此时需要扩容板件来解决，但扩容板件后需要对小区进行一个合理的资源组配置，避免资源组配置不合理导致出现CE拥塞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CE不足导致拥塞的案例
竺川南京嘉环科技有限公司
摘要：根据苏州电信CE配置合理化要求，在保证不产生拥塞的前提下充分利用现有的CE数，对于宏站及RRU，均按照实际载频分配CE。
关键词：CE，拥塞，载频
正文
1物理信道资源不足导致网络拥塞产生
CDMA用户的一次呼叫，需要涉及BTS的Walsh码、CE、前向功率、公共信道开销等资源；需要涉及传输链路资源；需要涉及BSC中信令处理板、声码器等资源。
物理信道资源主要取决于CE的数量。
CE即Channel Element，用于CDMA系统的信道调制解调。
CE的数量决定基站支持的并发用户数（含软切换）。
CE在基站内的小区及载频间共享。
当配置的CE不足时会引起拥塞。
2CE不足导致基站License告警实例
一，问题描述
省公司通报新开站点拥塞，该站告警为：CE License 使用率过高二，原因分析
定位原因为缺少CE资源，（对于提示CE License 使用率过高，是由于分配的CE不足导致的）；
三，解决方案
查询改基站的License的配置数据，结果如下
该站的1X反向CE配置数目为40，一般现网中基站的正常配置一
个S222宏站CE数为144.
正确侧修改该站的License配置后，1X指标恢复正常，报警解除。
四，意见与成效
制定CHK LIST表，指派专员核查CE，尤其是新开站点在解蔽前的CE核查，目前新开站点已经再无通报。
3CE资源不足导致拥塞解决方案汇总
CE资源不足需要结合Walsh码话务量、CE负荷、软切换比例及前向功率负荷等进行分析，避免解决该类资源不足时引起其他资源拥塞。
1：新开站点CE数配置
解决方案：新开宏站根据站型分配CE数，新开RRU根据载频数配置CE数，在提高CE数的利用率的同时，保证不会产生拥塞。
2：基站及邻近基站CE负荷均很高
解决方案1：增加CE资源或者增加站点。
对于基站密度较高的区域，可以通过新建独立信源加室内分布系统的方式吸收话务，解决网络拥塞问题。
优化时，需要考虑全网CE利用率，对现有基站进行调整，将闲基站的过剩CE资源调配到忙基站，使CE资源得到更为合理的利用，也达到降低拥塞的目的。
解决方案2：如果基站小区的软切换区域位于话务密集区，会因软切换占用大量资源，可通过调整天线方位角等方式调整基站的小区边界，解决拥塞。
解决方案3：如基站的软切换比例过高，可以调整本基站小区及相邻基站小区的切换参数或使用动态软切换算法，来降低软切换比例，解决拥塞。
但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
3：本基站CE负荷高，邻近基站CE负荷不高
解决方案1：可以通过调整天线的高度、下倾角、发射功率等方式，收缩拥塞基站的覆盖范围，并根据实际情况扩大相邻空闲基站的覆盖范围，减少拥塞基站话务负荷，解决拥塞。
解决方案2：如果基站小区的软切换区域位于话务密集区，会因软切换占用大量资源，可通过调整天线方位角等方式调整基站的小区边界，解决拥塞。
解决方案3：如果基站的软切换比例过高，可以调整本基站小区及相邻基站小区的切换参数或使用动态软切换算法，来降低软切换比例，解决拥塞。
但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
4苏州现网CE数配置
因省公司考核的资源利用率需对1X-CE配置进行缩减，新开站及BBU需在入网前控制1X-CE配置数。
现将配置规范暂定如下：
1. 新开宏站：入网前由B侧统一配8个CE，供拨测使用。
网优侧在新开站入网时按载波配置情况修改CE，S111配96CE，S222配144CE，S333配192CE。
脚本规范格式：MOD BSCBTSINF: BTSID=XXXX, FN=X, REVCENUM=96;
其中FN（框号）需先执行：LST BSCBTSINF: BTSTP=IBSC, BTSID=XXXX; 查询1X对应框号。
现已将该条命令加入新开站参数命令中。
2. 新开BBU：入网前由B侧统一配8个CE，供拨测使用。
当该BBU有新开RRU时，按照RRU的1X载波配置增加CE，每载波加16个CE。
新开宏站及RRU，在解蔽前一律CHK LIST，核查CE数避免长生拥塞。
