水表国家标准与水表行业情况
0.01Qp
——
0.015Qp
——
水表行业情况
1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表的发展简史
英国克路斯发 明了真正具有 仪表特征的平 衡罐式水表
大量水厂兴建， 开始生产水表
我国颁布实施计量 法，水表这一计量 器具的管理逐渐纳 入法制管理轨道。
计量等级
A级 Qmin
Qt B级 Qmin Qt C级 Qmin Qt D级 Qmin Qt
热水表：
常用流量Qp/（m3/h）
Qp<15
Qp≥15
0.04Qp 0.10Qp
0.08Qp 0.30Qp
0.02Qp 0.08Qp
0.04Qp 0.20Qp
0.01Qp 0.06Qp
0.02Qp 0.10Qp
容积式水表：安装在封闭管道中，由一些
被逐次充满和排放水的已知容积的计量室和 凭借流动驱动的机构组成的一种机械式水表。
按计量等级分：冷水表分为1级水表和2级水表，热水表分为 A,B,C,D四个等级水表。
其他分类还有： 按公称口径分大口径水表和小口径水表； 按用途分工业用水表和民用水表； 按安装方向分水平安装水表和立式安装水表； 按介质的温度分冷水水表和热水水表； 按介质的压力分普通水表和高压水表； 按计数器是否浸在水中分干式水表、湿式水表和液封水表。
水表的计量特性
水表的流量特性：
水表的流量特性是由过载流量、常用流量、分界 流量、最小流量四个流量点确定的。 过载流量——短时间内超出额定流量范围允许运行的最大 流量。 常用流量——额定工作条件下的最大流量。 分界流量——介于常用流量和最小流量之间，把水表流量 范围分为高区和低区的流量。 最小流量——要求水表符合最大允许误差的最低流量。 在冷水表中，四个流量点符号分别为Q4、Q3、Q2、Q1 在热水表中，四个流量点符号分别为Qs、Qp、Qt、Qmin

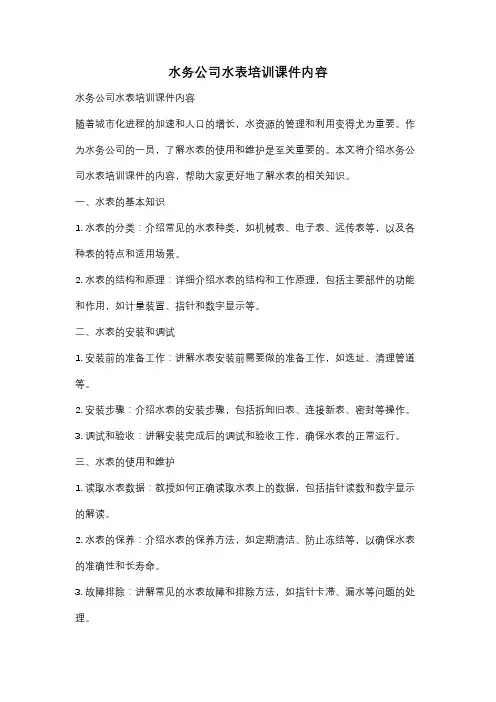

水务公司水表培训课件内容
水务公司水表培训课件内容水务公司水表培训课件内容随着城市化进程的加速和人口的增长，水资源的管理和利用变得尤为重要。
作为水务公司的一员，了解水表的使用和维护是至关重要的。
本文将介绍水务公司水表培训课件的内容，帮助大家更好地了解水表的相关知识。
一、水表的基本知识1. 水表的分类：介绍常见的水表种类，如机械表、电子表、远传表等，以及各种表的特点和适用场景。
2. 水表的结构和原理：详细介绍水表的结构和工作原理，包括主要部件的功能和作用，如计量装置、指针和数字显示等。
二、水表的安装和调试1. 安装前的准备工作：讲解水表安装前需要做的准备工作，如选址、清理管道等。
2. 安装步骤：介绍水表的安装步骤，包括拆卸旧表、连接新表、密封等操作。
3. 调试和验收：讲解安装完成后的调试和验收工作，确保水表的正常运行。
三、水表的使用和维护1. 读取水表数据：教授如何正确读取水表上的数据，包括指针读数和数字显示的解读。
2. 水表的保养：介绍水表的保养方法，如定期清洁、防止冻结等，以确保水表的准确性和长寿命。
3. 故障排除：讲解常见的水表故障和排除方法，如指针卡滞、漏水等问题的处理。
四、水表的数据管理1. 数据采集和传输：介绍水表数据的采集和传输方式，包括手动抄表和远程自动抄表等。
2. 数据分析和利用：讲解如何对水表数据进行分析和利用，以提高水资源管理的效率和精确度。
3. 数据安全和保护：强调水表数据的安全和保护重要性，介绍相关的安全措施和防护措施。
五、水表的维修和更换1. 维修常见故障：介绍常见的水表故障和维修方法，如更换损坏的密封圈、清理堵塞的管道等。
2. 更换老化水表：讲解水表老化和更换的标准，以及更换水表的步骤和注意事项。
六、水表的节水意识1. 水资源的重要性：强调水资源的有限性和珍贵性，提高员工的节水意识。
2. 节水措施和方法：介绍常见的节水措施和方法，如修复漏水、合理用水等。
通过以上内容的培训，水务公司的员工将能够全面了解水表的基本知识和操作技能，提高水表的使用效率和管理水平。
水表培训1.pptx
水表知识
杨传晓
主要内容
• 1.水表的型式和分类 • 2.水表的构成 • 3.流量基本知识 • 4.不同基表之间的区别 • 5.讨论
一，水表的型式和分类
• 水表是流量计中的一种，是采用速度式原理或容积式原理、采用全机 械式结构、测量可饮用水的流量计。
• 水表可以附加远传和控制等功能，称远传水表和带电子装置水表。 • 除了带电子装置水表外，最新国际建议和国际标准草案将基于电子与
关于量程比
• 量程比是最大测量范围和最小测量范围之 比。量程比越大，量程越大，水表越灵敏 技术要求越高。
• 量程比Q3/Q1从以下值中选取： • 10 12.5 16 20 25 31.5 40 50 63 80 • 100 125 160 200 250 315 400 500 630800 • 以上值可以按系列向更高值方向扩展
误差曲线
误差E（%）
5
2 0 -2
-5
Q1
Q2 0.2Q3 0.3Q3 0.5Q3 Q3
流量Q
Q4
四，各型号水表一些区别
• 1，普通水表DN15和DN20的区别在于计量 机构的进水孔不一样、计数器前三个齿轮 不一样
• 2，普通表与节水表相比，表壳与计量机构 都不一样。
水表的一些区别
• 表壳按材料分为：灰铁，球铁，精品球铁， 黄铜
• 我们的厂标是高区±1%，低区±4%.
6，关于校表
• 1，校表方法是容积法，校表台自身台位误差为 ±0.2%.
• 测量点应该为七个，一般测两到三个。 • Q1，1/2(Q2+Q1) ,Q2，
1/3(Q3+Q2),2/3(Q3+Q2) ,Q3,Q4 • 误差为
V示 V实 100 % V实
杨传晓
主要内容
• 1.水表的型式和分类 • 2.水表的构成 • 3.流量基本知识 • 4.不同基表之间的区别 • 5.讨论
一，水表的型式和分类
• 水表是流量计中的一种，是采用速度式原理或容积式原理、采用全机 械式结构、测量可饮用水的流量计。
• 水表可以附加远传和控制等功能，称远传水表和带电子装置水表。 • 除了带电子装置水表外，最新国际建议和国际标准草案将基于电子与
关于量程比
• 量程比是最大测量范围和最小测量范围之 比。量程比越大，量程越大，水表越灵敏 技术要求越高。
• 量程比Q3/Q1从以下值中选取： • 10 12.5 16 20 25 31.5 40 50 63 80 • 100 125 160 200 250 315 400 500 630800 • 以上值可以按系列向更高值方向扩展
误差曲线
误差E（%）
5
2 0 -2
-5
Q1
Q2 0.2Q3 0.3Q3 0.5Q3 Q3
流量Q
Q4
四，各型号水表一些区别
• 1，普通水表DN15和DN20的区别在于计量 机构的进水孔不一样、计数器前三个齿轮 不一样
• 2，普通表与节水表相比，表壳与计量机构 都不一样。
水表的一些区别
• 表壳按材料分为：灰铁，球铁，精品球铁， 黄铜
• 我们的厂标是高区±1%，低区±4%.
6，关于校表
• 1，校表方法是容积法，校表台自身台位误差为 ±0.2%.
• 测量点应该为七个，一般测两到三个。 • Q1，1/2(Q2+Q1) ,Q2，
1/3(Q3+Q2),2/3(Q3+Q2) ,Q3,Q4 • 误差为
V示 V实 100 % V实
智能水表培训手册PPT幻灯片
点， 实现防锈蚀、防堵塞的目的。电动球阀还有一项技术叫“三 防”设 计，保证阀门在任何情况下都不会泄露。 3.1.4全密封设计：所有线路全部环氧树脂密封，无外露电极，密封性 好,保证了电路板在潮湿的环境中长期稳定工作.
13
3.1.5预付费功能：先付费后用水，实现预付费功能。可与我公司的水、 电、气、热公用一张卡实现一卡通功能。其中MF1卡可实现校园 一卡通。
关系，我公司的多流束水表与防滴漏水表量程比均为80,因此精度 是一样的。
9
2 电子控制模块
电子控制模块分以下几大类： 1、预付费智能模块 2、无线远传智能模块 3、M-BUS光电直读智能模块 4、485有线远传智能模块
问：是否不同的电子控制模块装配上不同口径的水表基表就构成了现 有的全部水表类产品？
问：CPU卡水表的研发需要哪些工作？ 答：CPU卡水表由于内部涉及ESAM模块，所以必须有第三方的参与才可
以进行，由第三方提供ESAM模块，指令流，甚至卡片。目前公 司的CPU卡水表合作方为北京华大智宝，公司的合作伙伴还有北 京握奇等公司。
12
3.1.2零功耗技术：使内附电池使用寿命大大提高，保证使用8年以上。 3.1.3电动悬浮球阀技术：具有压损小、磨损小、功耗小、不结垢的特
目前，我公司使用的大口径水表均为超声波水表，纯机械式的（连 利基表）不再使用。根本原因是质量无法控制，根据市场使用反馈，连 利基表频繁出现字轮卡死、指针晃动、传感器损坏等诸多问题，正逐渐 被超声波水表替代。
5
1.2按照安装方向分： 按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，指
安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表 水平安装、用“V”代表垂直安装。
8
13
3.1.5预付费功能：先付费后用水，实现预付费功能。可与我公司的水、 电、气、热公用一张卡实现一卡通功能。其中MF1卡可实现校园 一卡通。
关系，我公司的多流束水表与防滴漏水表量程比均为80,因此精度 是一样的。
9
2 电子控制模块
电子控制模块分以下几大类： 1、预付费智能模块 2、无线远传智能模块 3、M-BUS光电直读智能模块 4、485有线远传智能模块
问：是否不同的电子控制模块装配上不同口径的水表基表就构成了现 有的全部水表类产品？
问：CPU卡水表的研发需要哪些工作？ 答：CPU卡水表由于内部涉及ESAM模块，所以必须有第三方的参与才可
以进行，由第三方提供ESAM模块，指令流，甚至卡片。目前公 司的CPU卡水表合作方为北京华大智宝，公司的合作伙伴还有北 京握奇等公司。
12
3.1.2零功耗技术：使内附电池使用寿命大大提高，保证使用8年以上。 3.1.3电动悬浮球阀技术：具有压损小、磨损小、功耗小、不结垢的特
目前，我公司使用的大口径水表均为超声波水表，纯机械式的（连 利基表）不再使用。根本原因是质量无法控制，根据市场使用反馈，连 利基表频繁出现字轮卡死、指针晃动、传感器损坏等诸多问题，正逐渐 被超声波水表替代。
5
1.2按照安装方向分： 按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，指
安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表 水平安装、用“V”代表垂直安装。
8
水表原理和构造课件
壳体的设计应考虑到安装和维修的方便性，通常配有进出水管接口和安装法兰。
叶轮
叶轮是水表的核心部分，由耐 腐蚀的不锈钢或塑料制成。
叶轮通过轴与轴承连接，当水 流通过水表时，叶轮受到水流 冲击而旋转，带动计数器记录 流量。
叶轮的设计对水表的计量精度 有很大影响，需要保证水流平 稳、无涡流的通过叶轮。
轴承
详细描述
智能化水表采用先进的技术和传感器，能够实时监测和记录水的使用情况，并通过无线传输方式将数 据发送到智能管理平台。用户可以通过手机、电脑等终端设备随时查看用水数据和费用，方便快捷。 同时，智能化水表还可以实现远程控制和调节，便于水务部门进行监控和管理。
无线传输水表
总结词
无线传输水表利用无线通信技术，实现 了水表的远程监测和数据传输，提高了 抄读数据的效率和准确性，降低了人工 成本和误差率。
水表发展历程
要点一
总结词
水表的发展经历了多个阶段，从最初的机械式水表到现代 的智能水表，其技术和应用不断升级和改进。
要点二
详细描述
水表的发展历程可以追溯到19世纪初，当时机械式水表开 始出现并逐渐普及。随着科技的不断进步和应用需求的不 断提高，水表技术也不断升级和改进。现代的智能水表已 经可以实现远程抄读、自动控制、数据分析等多种功能， 大大提高了测量精度和管理效率。未来，随着物联网、大 数据等技术的不断发展，水表的应用前景将更加广阔。
当叶轮旋转时，通过传动机构带动计 数器内部的齿轮转动，从而驱动指的重要部件之一， 用于保证水表的密封性能。
密封圈通常采用耐腐蚀、耐老化 的橡胶材料制成，安装在进出水
管接口处。
密封圈的作用是防止水从接口处 渗漏，保证水表的计量精度和正
常运行。
水表专题PPT
（2） 安装要求 ① 水表应防止由安装场所周围产生冲击或振动以引起损坏的 危险。 ② 水表不应受由管子和管件引起的过度应力。需要时，水表 应装在底座或托架上 此外，水管的上游和下游应适当地固紧，以保证在一侧拆开或 卸下水表时，不致由于水的冲击使设施零件移动。 ③ 水表应防止由水和周围空气的极限温度引起损坏的危险。 ④ 表井应防止淹没和雨水。 ⑤ 水表的方向应与它的型式相符。 ⑥ 水表应防止由外界环境腐蚀引起损坏的危险。 ⑦ 应始终遵守有关使用水管作为接地的有效的国家法律和地 方规定。 把水表作为电气接地部件情况下，为使操作人员的危险降至最 小，对水表及其连接管件应有永久的旁路。 ⑧ 为防止由不利的水力条件（空化、浪涌和水锤）引起水表 的损坏，应采取预防措施。 ⑨ 需要时，应采取措施，避免接近水表处流量截面的突然变 化。
另类水表
远传水表的分类
远传水表通常是以普通水表作为基表， 加装了远传装置的水表，远传输出装置可以 安置在水表本体内或指示装置内，也可以配
置在外部。
目前远传水表的信号由两类，一类是 包括代表实时流量的开关量信号、脉冲信号、
数字信号等，传感器一般用于干簧管或霍尔
元件，另一类代表累积流量的数字信号和经 编码的其他电信号等。远传输出的方式包括 有线和无线。
预付费类水表：
IC卡水表：以IC卡为媒体的预付费水表。按IC卡与外界数据传送的形式等来分，有接 触型IC卡和非接触型（又称射频感应型）IC卡两种。接触型IC卡的触点可与外界接触；
非接触型IC卡带有射频收发电路及其相关电路，不向外引出触点。
TM卡水表 代码数据交换式水表 定量水表
检查用的标准水表：
按安装方向分：水平安装水表、立式安装水表。
这两种方式的水表是按安装时其流向平行或垂直于水平面的水表，在水表的标度
水表知识PPT课件
13
当用户的用水金额下降到一定数值时，微机模块进行关闭阀门提示用户 应该去持卡交费购水，此时把用户卡插入表中，水表可正常使用。如超 过用水金额，则微机模块会自动将电控阀门关闭，切断供水。直至用户 插入已经交费的IC卡片重新开始开启阀门进行供水。
复费率水表的计费方式： 复费率水表因为用水量不同价格不同，用户购买水时写到卡里的是 金额，而不是单费率的水量。根据用户用水量按照不同阶梯价格计费， 达到用水量不同价格不同，一般规定为3级阶梯价。
无 线 远 传 水 表
塑 料 水 表
3
1
水表
1.1水表的概念 记录用水量的仪表：装在水管上，当用户用水时，水流推动表内的叶 轮转动而带动表上计量指针转动计量出通过的水量。 1.2水表的分类 按照不同特点、结构及精度可分为多种名称，具体内容如下。 1.2.1按照口径分： 小口径水表和大口径水表，普通水表中大于40mm的水表叫大口径水表， 40mm及以下的水表叫小口径水表，智能水表中习惯上把大于25mm的水表就 叫做大口径水表。 1.2.2按计数器是否浸在水中分： 湿式水表、干式水表、液封水表。 1.2.3按介质的温度分： 分为冷水水表、热水水表。 （1） 冷水水表：介质下限温度为0℃、上限温度为30℃的水表。 （2） 热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水 表.
16
2.3.7、双显技术 我公司所有的智能产品都彩用了字轮和LED双显示技 术，由于采用了双显技术，使用产品的稳性，可信性大大 增加，即使发生了万一的电子损坏或字轮损坏，也不至于 引导起管理部门和用户之间的纪纷。但是，我们常常被用 户问到一个问题是，如果两者数据不对应该怎么办？在这 一点上，我由于我们采用了防抖动技术，数据自动纠错技 术以及固态存贮器轮流使用增大寿命技术及断电自动备份 技术，采用了这些措施后，从几年来的实践情况来看，从 未发生过二者出现严重不相对应的问题。 2.3.8、智能水表在使用都会有一定的时间，在正常情况 下我们的水表的电池的寿命为6年以上
当用户的用水金额下降到一定数值时，微机模块进行关闭阀门提示用户 应该去持卡交费购水，此时把用户卡插入表中，水表可正常使用。如超 过用水金额，则微机模块会自动将电控阀门关闭，切断供水。直至用户 插入已经交费的IC卡片重新开始开启阀门进行供水。
复费率水表的计费方式： 复费率水表因为用水量不同价格不同，用户购买水时写到卡里的是 金额，而不是单费率的水量。根据用户用水量按照不同阶梯价格计费， 达到用水量不同价格不同，一般规定为3级阶梯价。
无 线 远 传 水 表
塑 料 水 表
3
1
水表
1.1水表的概念 记录用水量的仪表：装在水管上，当用户用水时，水流推动表内的叶 轮转动而带动表上计量指针转动计量出通过的水量。 1.2水表的分类 按照不同特点、结构及精度可分为多种名称，具体内容如下。 1.2.1按照口径分： 小口径水表和大口径水表，普通水表中大于40mm的水表叫大口径水表， 40mm及以下的水表叫小口径水表，智能水表中习惯上把大于25mm的水表就 叫做大口径水表。 1.2.2按计数器是否浸在水中分： 湿式水表、干式水表、液封水表。 1.2.3按介质的温度分： 分为冷水水表、热水水表。 （1） 冷水水表：介质下限温度为0℃、上限温度为30℃的水表。 （2） 热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水 表.
16
2.3.7、双显技术 我公司所有的智能产品都彩用了字轮和LED双显示技 术，由于采用了双显技术，使用产品的稳性，可信性大大 增加，即使发生了万一的电子损坏或字轮损坏，也不至于 引导起管理部门和用户之间的纪纷。但是，我们常常被用 户问到一个问题是，如果两者数据不对应该怎么办？在这 一点上，我由于我们采用了防抖动技术，数据自动纠错技 术以及固态存贮器轮流使用增大寿命技术及断电自动备份 技术，采用了这些措施后，从几年来的实践情况来看，从 未发生过二者出现严重不相对应的问题。 2.3.8、智能水表在使用都会有一定的时间，在正常情况 下我们的水表的电池的寿命为6年以上
《水表国家标准与水表行业情况》
0.01Qp
——
0.015Qp
——
水表行业情况
1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表的发展简史
英国克路斯发 明了真正具有 仪表特征的平 衡罐式水表
大量水厂兴建， 开始生产水表
我国颁布实施计量 法，水四、经济效益
从整体上分析，水表行业在全国仪器仪表大行业下算比较好的， 不但使国家不 引进国外水表，而且每年有200万~250万只水表出口国外， 为国家创汇1500万~2000万美 元。目前水表行业存在的主要问题有： 1．不具备条件的个私企业太多，发证太滥。 这个问题与政府有关，一是不懂专业技术和法规，二是执法不严，特别是县级技术监 督部门对不具备生产条件的厂家乱发证，这些厂自身条件不好，又无良好的设备和技 术人才，为了生存和争市场，只会偷工减料，或者干脆就假冒他人的商标，这是造成 市场混乱的主要原因。 2．国内家用小水表产品结构陈旧，多年来一贯制的老式C型指针式水表占“统治”地 位， 占小水表总量的70%以上，由于产品结构简单，技术含量低，容易使不具备生产条 件的厂家组织生产，这与国际上流行的款式有很大的差距，应当从技术进步角度跟上 国际水平，这是当务之急。 3．政府打假治劣查处力度不大， 社会关系复杂，假冒劣质打中了治不了，人情关系高 于法律，致使造假制劣者胆大妄为。
《规范》主要包括术语及定义、技术特性、计量要求、技术要 求等内容。其中最主要的是计量要求，水表的计量特性决定 了水表的等级。
《安装要求》主要包括水表安装环境，水质条件和水表的选择 等内容。
《试验方法和试验设备》则规定了水表的检测项目、检测方法 及合格判定和测试报告的要求。
水表定义
水表是在测量条件下用于连续测量、
水表基础知识ppt课件
调查表明， 国西北干旱、半干旱地区湖泊干涸现象十分严重，部 分湖泊含盐量和矿化度明显升高，湖泊咸化趋势明显。新疆的博 斯腾湖，由于上游修建灌溉工程，入湖水量锐减，含盐高的灌区 退水又不断入湖，十几年就由淡水湖演变为咸水池，湖水矿化度 上升了6倍，水面减少120km2，水位降低3.54m。 国历史上著名 的大型咸水湖——罗布泊也已干涸。围湖造田是南方地区湖泊面 积萎缩的首要原因。江汉湖群因围垦消失湖泊983个，减少面积 2041km2，目前仅存湖泊83个；洞庭湖区在不到40年的时间内， 围垦面积达15万hm2，淤积与围垦互为因果，恶性循环。
我国的水表使用和生产起步较晚： 1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。 从此，
水表开始进入我国。 到1883年英殖民主义者在上海建立了第二个水厂。 但还是没有生产水表。 直到20世纪30年代，上海光华机械厂（现在的上海光华仪表厂）从国外 进口零部件开始组装水表。 60年代，国家才投资建设，开始自主研究生产制造属于我国产权的水表。 由于品种繁杂，质量低下，不能互换，严重影响了水表的维修和发展。 于是， 65年国家组织各部门成立工作组进行统一设计，规范了水表的设 计形式和技术参数，从而结束了“万国牌”状态。
精选编辑ppt
10
水表的发展史
1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水 表的发展已有近二百年的历史。期间，水表的结构先后出现了往复式单 活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表 等形式。
上述水表的工作原理和基本结构仍被各水表制造企业沿用至今，但在设 计、工艺和选材等方面不断进步，使之提高了水表的计量性能和可靠性， 也降低了制造成本。
黄土高原每年水土流失带走的氮、磷、钾就达4000万t，
我国的水表使用和生产起步较晚： 1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。 从此，
水表开始进入我国。 到1883年英殖民主义者在上海建立了第二个水厂。 但还是没有生产水表。 直到20世纪30年代，上海光华机械厂（现在的上海光华仪表厂）从国外 进口零部件开始组装水表。 60年代，国家才投资建设，开始自主研究生产制造属于我国产权的水表。 由于品种繁杂，质量低下，不能互换，严重影响了水表的维修和发展。 于是， 65年国家组织各部门成立工作组进行统一设计，规范了水表的设 计形式和技术参数，从而结束了“万国牌”状态。
精选编辑ppt
10
水表的发展史
1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水 表的发展已有近二百年的历史。期间，水表的结构先后出现了往复式单 活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表 等形式。
上述水表的工作原理和基本结构仍被各水表制造企业沿用至今，但在设 计、工艺和选材等方面不断进步，使之提高了水表的计量性能和可靠性， 也降低了制造成本。
黄土高原每年水土流失带走的氮、磷、钾就达4000万t，
水表行业资料
水表行业资料水表是一种用于测量和记录水的消耗量的设备。
它在我们的日常生活中扮演着重要的角色，无论是居民还是商业机构，都需要依赖水表来监控和控制自己的用水量。
在这篇文章中，我们将深入探讨水表行业的一些资料和相关信息。
水表的历史可以追溯到古代，尽管当时的水表与现代的水表相比非常原始且简单。
然而，随着科技的不断进步和人们对节约水资源的认识增强，现代水表已经变得非常先进和精确。
水表行业面临的一个主要挑战是精确测量和记录水的消耗量。
为了解决这个问题，许多公司和研究机构开展了大量的研究和开发工作。
如今，我们已经看到了许多可靠和准确的水表技术，例如脉冲输出水表和无线传感器水表。
脉冲输出水表是最常见的类型之一。
它使用一个装置来测量水流，并产生一个脉冲信号来表示流经水表的水量。
这种类型的水表通常可以连接到外部设备，如遥测系统，以实时监控水的使用情况。
这对于供水公司和管理机构来说非常有用，因为他们可以远程监测和控制供水。
无线传感器水表是一种比较新颖的技术。
它使用无线传感器来测量和记录水流，并通过无线网络将数据传输到云端或其他相关设备。
这种水表不仅具有高度的准确性和可靠性，而且还具有便捷的安装和操作。
这种技术在大型商业建筑和城市供水系统中得到广泛应用，有助于实时监测和管理水资源。
除了技术方面的进展，水表行业还受到环保和可持续发展的影响。
越来越多的国家和地区开始采取各种措施来推广节约用水的意识和行为。
一些地方政府甚至实施了水资源定额和计费制度，以鼓励居民和企业减少浪费和滥用。
这为水表行业提供了更多的机会和挑战，因为需要更精确和智能的水表来满足这些需求。
此外，随着人们对数据安全和隐私的关注不断增加，水表行业也要求提供更加安全的数据传输和存储方式。
特别是对于无线传感器水表，保护数据的安全性和隐私性是至关重要的。
因此，许多厂商和研究机构正在致力于研究和开发更高级的加密技术和安全措施，确保水表数据的机密性和完整性。
总之，水表行业是一个非常关键和不断演变的领域。
水表国家标准与水表行业情况PPT(21张)
计量等级
A级 Qmin
Qt B级 Qmin Qt C级 Qmin Qt D级 Qmm3/h）
Qp<15
Qp≥15
0.04Qp 0.10Qp
0.08Qp 0.30Qp
0.02Qp 0.08Qp
0.04Qp 0.20Qp
0.01Qp 0.06Qp
0.02Qp 0.10Qp
水表的等级
冷水表：
1级水表——在水温0.1℃至30 ℃范围内，水表的最大允许误差 在高区（Q2≦Q≦Q4)为±1％，低区（Q1≦Q≦Q2)为±3％。 水温超过30℃时，水表在高区的最大允许误差为±2％， 低区仍为±3％。
2级水表——在水温0.1 ℃至30 ℃范围内，水表的最大允许误 差在高区（Q2≦Q≦Q4)为±2％，低区（Q1≦Q≦Q2)为±5 ％。水温超过30℃时，水表在高区的最大允许误差为±3 ％，低区仍为±5％。
水表发展方向
1、计量等级高的水表
用计量等级高的水表，可使水表在包括最小流量在内的较大的 流量范围内工作，也从根本上真正提高了水表灵敏度和计量能力。
2、远传户外抄读和计算机物业管理相结合的水表
远传水表、集中抄读系统和与二次仪表相互配套的水表是有发 展前景的，因为它改善了水表的抄读方法，提高了信息化、数字化和 自动化程度，减少了对使用水表的用户的打扰和治安方面的忧虑。
水表发展的问题点和难点
1、水表的灵敏度
水表的灵敏度即水表的初始流量是各方尤其是供水公司比较关 注的技术指标。但现行的国家标准已将其有关的技术要求和试验项目 删除了。
2、水质和管材质影响水表读数
管道中的锈迹水模糊了读数装置引起的抄读困难和外表难看。 管道水中含有沙石等杂质对水表影响较为严重，削短了水表的使用寿 命。
2022年水表行业政策：国家陆续发布水表行业政策
市场概述
1.2021年我国智能水表市场规模达64亿元，占比63.4%
2.2021年国家发布多项水表行业政策，推动技术创新与绿色发展
政策背景
水表行业政策概览
2022年国家发布水表行业政策，推动可持续发展
2022年国家发布水表行业政策统计564412
水表智能化升级改造，推动技术创新
国家推动环保水表产业发展
TEAM
Overview of policies in the water meter industry
2023/9/13
演讲人：Sam
水表行业政策综述
CONTENTS
目录
水表行业政策概述
01
Overview of policies for the water meter industry
1.2022年国家发布23项水表行业政策23
2. 生产方面：2022年，国家对水表行业的生产标准进行了调整，提高了产品的质量和技术要求。其中，涉及的检测标准包括GB17780.1-2011、GB17780.2-2011、GB17780.3-2011等。
3. 销售方面：2022年，国家加强了对水表行业的市场监管力度，出台了一系列法规和规范，要求销售商不得销售不符合质量标准的产品。同时，还加强了对销售商的信用评级管理，提高了对不良行为的处罚力度。
4. 使用方面：2022年，国家加强了对水表行业的服务质量监管力度，出台了一系列法规和规范，要求服务提供商提供符合质量标准的服务。同时，还加强了对服务提供商的信用评级管理，提高了对不良行为的处罚力度。
5. 科技研发方面：2022年，国家加强了对水表行业的科技研发支持力度，出台了一系列政策，鼓励企业加强科技研发，提高产品的技术含量和市场竞争力。其中，涉及的科技研发项目包括智能水表、物联网水表等。
水表检测培训课件
水表检测培训课件水表检测培训课件随着社会的发展和人们对资源的重视，节约用水成为了当代社会的重要议题。
而水表作为水资源管理的重要工具，对于测量和控制用水量起着至关重要的作用。
然而，由于水表的使用和维护存在一定的技术难题，因此水表检测培训课件的编写和推广变得尤为重要。
一、水表的重要性和作用水表作为一种测量工具，主要用于测量和记录用户的用水量。
它不仅可以帮助用户了解自己的用水情况，还可以为水资源管理部门提供准确的数据，从而制定更合理的用水政策。
水表的准确性和稳定性对于水资源的合理分配和节约使用具有重要意义。
二、水表检测的目的和意义水表检测是指对水表进行定期检查和测试，以确保其准确性和稳定性。
水表检测的目的主要有以下几点：1. 确保用户用水量的准确记录：通过定期检测水表，可以及时发现水表故障或损坏的情况，保证用户用水量的准确记录，避免因水表故障导致用户用水量计算错误。
2. 提高水表的使用寿命：水表是一种精密的仪器，经常使用和长时间使用会导致其磨损和老化。
通过定期检测水表，可以及时发现并解决水表的问题，延长水表的使用寿命。
3. 保证水资源的合理分配：水表检测不仅可以为用户提供准确的用水量数据，还可以为水资源管理部门提供准确的统计数据，从而更好地制定水资源的合理分配政策，确保水资源的可持续利用。
三、水表检测的方法和步骤水表检测主要包括以下几个方面的内容：1. 外观检查：检查水表外观是否完好无损，是否有明显的破损或渗漏现象。
2. 功能检测：通过操作水表的开关阀门，检测水表是否灵活可靠，是否存在卡滞或漏水等问题。
3. 计量准确性检测：使用标准量具和计量设备，对水表的计量准确性进行测试，以确保水表的测量结果准确可靠。
4. 数据记录和分析：对水表检测的结果进行记录和分析，及时发现水表的问题，并采取相应的维修和更换措施。
四、水表检测培训课件的编写和推广为了提高水表检测的效率和准确性，培训课件的编写和推广变得尤为重要。
1水表基础知识
水表的发展史
1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水 表的发展已有近二百年的历史。期间，水表的结构先后出现了往复式单 活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表 等形式。
上述水表的工作原理和基本结构仍被各水表制造企业沿用至今，但在设 计、工艺和选材等方面不断进步，使之提高了水表的计量性能和可靠性， 也降低了制造成本。
卧式——水平安装 立式——垂直安装
水表的分类
（5）按使用介质的温度可分为：
冷水水表：T40 热水水表：T90
黄土高原每年水土流失带走的氮、磷、钾就达4000万t， 相当于全国一年的化肥产量。黄河平均年输沙量16亿t， 其中4亿t淤积在下游河床中，使下游河床以每年10cm
的速度抬升，黄河已成为世界著名的地上悬河。与此
同时，泥沙中所携带来的氮、磷是造成江河湖库面源
污染的主要原因之一。
返回
水资源严重短缺
我国人均水资源约为2200立方米，占有率不足世界平均水平的 1/4，是日本的1/2，美国的1/4，俄罗斯的1/12，在世界上名列 121位，是全球13个人均水资源最贫乏的国家之一。
水表国家标准：GB/T778.1~3—1996《冷水水表》 建设部行业标准：CJ/T133-2001《IC卡冷水水表》 建设部行业标准： CJ3064-1997《居民饮用水计量仪表安全规则》 行业标准：JB/T8802-1998《热水水表规范》 行业标准：JB/T8840-1996《湿式水表用钢化玻璃》 行业标准：JB/T8840-1996《湿式水表用钢化玻璃》 行业标准：JB/T57177-1999 《冷水水表产品质量分等》
称公称流量或最佳流量）
相关概念及术语
4.最小流量（Qmin） 在最大允许误差之内要求水表给出示值的最低流量。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《规范》主要包括术语及定义、技术特性、计量要求、技术要 求等内容。其中最主要的是计量要求，水表的计量特性决定 了水表的等级。
《安装要求》主要包括水表安装环境，水质条件和水表的选择 等内容。
《试验方法和试验设备》则规定了水表的检测项目、检测方法 及合格判定和测试报告的要求。
水表定义
水表是在测量条件下用于连续测量、
水表国家标准及行业知识
一.水表国家标准 1.现行水表国家标准 2.水表定义及型号分类 3.水表的计量特性
二.水表行业情况 1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表国家标准
1.现行水表国家标准 2.水表定义及型号分类 3.水表的计量特性
现行水表国家标准
1825年
1879年
1955年
1973年
1986年
20世纪 90年代
李鸿章在旅顺 口创建了我国 第一家水厂。
我国从民用到工 业所需的各种规 格水表形成了统 一设计和推荐的 系列产品
水表行业快速发展起来， 企业数量和总产量增加 了一倍多，各种智能型 水表、抄表系统开始兴 起。
水表行业现状
一、总生产规模
计量等级
A级 Qmin
Qt B级 Qmin Qt C级 Qmin Qt D级 Qmin Qt
热水表：
常用流量Qp/（m3/h）
Qp<15
Qp≥15
0.04Qp 0.10Qp
0.08Qp 0.30Qp
0.02Qp 0.08Qp
0.04Qp 0.20Qp
0.01Qp 0.06Qp
0.02Qp 0.10Qp
记忆和显示流经测量传感器的水体积 的计量仪表。
热水表是用于测量和显示流经管路的
热水体积总量的水表
水表型号一般组成
LX □ □——□□ □□
指示装置型式和产品的设计顺 序号
水表公称口径
R——热水水表 N——正逆流水表 Y——液封水表
S——旋翼式水表 R——垂直螺翼式水表 F——复式水表
L——立式水表 G——干式水表 C——可拆卸式水表
容积式水表：安装在封闭管道中，由一些
被逐次充满和排放水的已知容积的计量室和 凭借流动驱动的机构组成的一种机械式水表。
按计量等级分：冷水表分为1级水表和2级水表，热水表分为 A,B,C,D四个等级水表。
其他分类还有： 按公称口径分大口径水表和小口径水表； 按用途分工业用水表和民用水表； 按安装方向分水平安装水表和立式安装水表； 按介质的温度分冷水水表和热水水表； 按介质的压力分普通水表和高压水表； 按计数器是否浸在水中分干式水表、湿式水表和液封水表。
最新的水表国家标准是从2008年5月1日实行的，它包括了 以下三个部分： 《GB/T 778•1-2007 封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第一部分 规范》 《GB/T 778•2-2007封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第二部分 安装要求》 《 GB/T 778•2-2007封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第三部分 试验方法和试验设备》
四、经济效益
从整体上分析，水表行业在全国仪器仪表大行业下算比较好的， 不但使国家不 引进国外水表，而且每年有200万~250万只水表出口国外， 为国家创汇1500万~2000万美 元。目前水表行业存在的主要问题有： 1．不具备条件的个私企业太多，发证太滥。 这个问题与政府有关，一是不懂专业技术和法规，二是执法不严，特别是县级技术监 督部门对不具备生产条件的厂家乱发证，这些厂自身条件不好，又无良好的设备和技 术人才，为了生存和争市场，只会偷工减料，或者干脆就假冒他人的商标，这是造成 市场混乱的主要原因。 2．国内家用小水表产品结构陈旧，多年来一贯制的老式C型指针式水表占“统治”地 位， 占小水表总量的70%以上，由于产品结构简单，技术含量低，容易使不具备生产条 件的厂家组织生产，这与国际上流行的款式有很大的差距，应当从技术进步角度跟上 国际水平，这是当务之急。 3．政府打假治劣查处力度不大， 社会关系复杂，假冒劣质打中了治不了，人情关系高 于法律，致使造假制劣者胆大妄为。
水表的等级
冷水表：
1级水表——在水温0.1℃至30 ℃范围内，水表的最大允许误差 在高区（Q2≦Q≦Q4)为±1％，低区（Q1≦Q≦Q2)为±3％。 水温超过30℃时，水表在高区的最大允许误差为±2％， 低区仍为±3％。
2级水表——在水温0.1 ℃至30 ℃范围内，水表的最大允许误 差在高区（Q2≦Q≦Q4)为±2％，低区（Q1≦Q≦Q2)为±5 ％。水温超过30℃时，水表在高区的最大允许误差为±3 ％，低区仍为±5％。
水表的计量特性
水表的流量特性：
水表的流量特性是由过载流量、常用流量、分界 流量、最小流量四个流量点确定的。 过载流量——短时间内超出额定流量范围允许运行的最大流 量。 常用流量——额定工作条件下的最大流量。 分界流量——介于常用流量和最小流量之间，把水表流量范 围分为高区和低区的流量。 最小流量——要求水表符合最大允许误差的最低流量。 在冷水表中，四个流量点符号分别为Q4、Q3、Q2、Q1 在热水表中，四个流量点符号分别为Qs、Qp、Qt、Qmin
0.01Qp
——
0.015Qp
——
水表行业情况
1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表的发展简史
英国克路斯发 明了真正具有 仪表特征的平 衡罐式水表
大量水厂兴建， 开始生产水表
我国颁布实施计量 法，水表这一计量 器具的管理逐渐纳 入法制管理轨道。
全国总产量为每年1200万~1500万只，其中出口为每 年200万~250万只，总产量中宁波占65%~70%。
二、总产值
全国总产值约6.5亿~7.5亿元人民币，其中出口创汇1 亿~1.5亿元人民币，总产值中宁波地区占4.55亿~5亿元人民 币，其中出口创汇0.5亿~0.7亿元人民币。
三、生产厂家
全国整机生产约150~200家左右(有证) ，另外还有很 多无证生产厂家，其中有出口质量许可证的5家。
L——水平螺翼式水表 D——定量式水表
代表流量类仪表中的水表
近年来水表新产品涌现较多，在水表命名上出现了一定程度的混乱，这种情况下企业 应制定出企业标准或内部技术规范来说明。
水表的分类
按工作原理分
速度式水表：安装在封闭管道中，由一个
运动元件组成，并由水流速直接使其获得运 动的机械式水表。
速度式水表又可分为旋翼式水表和螺翼式水 表。而旋翼式水表是目前世界上使用最多的 水表。
