数字音频协议介绍
数字音频协议介绍(DOC)
数字音频协议介绍目录AES/EBU (1)ADAT (6)I2S (7)时分复用（TDM） (9)MIDI (11)AES/EBU简介：AES3: Audio Engineering Society Standard #3EBU: European Broadcasting UnionAES3 接口在1985 年已经被指定并在1992 年正式成为标准接口。
自从定为标准后，AES3 反复更新和调整以适应先进设备的要求，其应用非常普遍。
但另一方面来说这使得它有点复杂。
规格：•2 通道•平衡传输信号•XLR连接头•音频数据达24Bit / 192kHz•缆线长：100m 或更多•阻抗：110Ohm (±20%)•负载电平：输出端2 - 7 Vpp（110 Ohm ，缆线不能长）•大量的通道状态信息AES3 和AES/EBU 比较AES3 数字音频接口和AES/EBU 数字接口只在一个细节上有区别：EBU 标准规定在接口的发送端和接收端强制安装有耦合变压器，而这在AES3 标准中只是可选功能。
功能：发展AES3 标准的目的是为了使数字音频数据可以重复利用模拟音频信号传输网络，要构成一个传输网络需几万米的线来连接设备比如广播电台等。
这些都是平衡缆线，传输信号的频率可达10MHz，若进行适当的信号均衡的话缆线长度可达300m。
若需通过这些模拟信号音频线来传输数字信号的话，需满足以下几个条件，这些条件很容易就可以达到：•由于传输链可能有变压器，因此信号必须是不含直流分量。
•由于没有额外的缆线来传输位时钟（bit clock ）和采样时钟（sample clock ），因此信号自身需携带有时钟信号。
•极性逆转对重拾音频信息无影响。
这些条件可以通过双向标记编码方案（bi-phase-mark coding scheme）来满足。
概述：通过双相标记编码，每个比特的边界都以切换信号极性的方法标记出来。
为了区分信号“1”与信号“0”，需在“1”位插入一个额外的过渡标记代码（如图所示）。

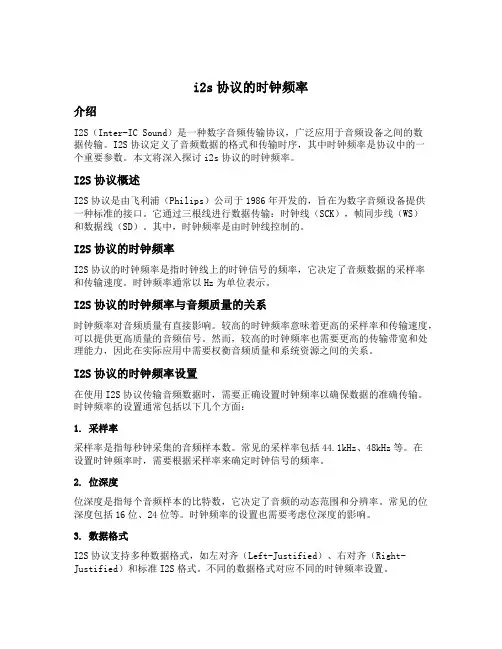

i2s协议的时钟频率
i2s协议的时钟频率介绍I2S（Inter-IC Sound）是一种数字音频传输协议，广泛应用于音频设备之间的数据传输。
I2S协议定义了音频数据的格式和传输时序，其中时钟频率是协议中的一个重要参数。
本文将深入探讨i2s协议的时钟频率。
I2S协议概述I2S协议是由飞利浦（Philips）公司于1986年开发的，旨在为数字音频设备提供一种标准的接口。
它通过三根线进行数据传输：时钟线（SCK），帧同步线（WS）和数据线（SD）。
其中，时钟频率是由时钟线控制的。
I2S协议的时钟频率I2S协议的时钟频率是指时钟线上的时钟信号的频率，它决定了音频数据的采样率和传输速度。
时钟频率通常以Hz为单位表示。
I2S协议的时钟频率与音频质量的关系时钟频率对音频质量有直接影响。
较高的时钟频率意味着更高的采样率和传输速度，可以提供更高质量的音频信号。
然而，较高的时钟频率也需要更高的传输带宽和处理能力，因此在实际应用中需要权衡音频质量和系统资源之间的关系。
I2S协议的时钟频率设置在使用I2S协议传输音频数据时，需要正确设置时钟频率以确保数据的准确传输。
时钟频率的设置通常包括以下几个方面：1. 采样率采样率是指每秒钟采集的音频样本数。
常见的采样率包括44.1kHz、48kHz等。
在设置时钟频率时，需要根据采样率来确定时钟信号的频率。
2. 位深度位深度是指每个音频样本的比特数，它决定了音频的动态范围和分辨率。
常见的位深度包括16位、24位等。
时钟频率的设置也需要考虑位深度的影响。
3. 数据格式I2S协议支持多种数据格式，如左对齐（Left-Justified）、右对齐（Right-Justified）和标准I2S格式。
不同的数据格式对应不同的时钟频率设置。
I2S协议的时钟频率计算公式根据I2S协议的规范，可以使用以下公式计算时钟频率：时钟频率 = 采样率× 位深度× 2其中，采样率为每秒钟的采样数，位深度为每个样本的比特数，乘以2是因为I2S协议每个样本需要两个时钟周期。
BISS协议简介
BISS协议简介一、引言BISS（Basic Interoperable Scrambling System）是一种用于加密和解密数字视频和音频信号的协议。
该协议广泛应用于广播、电视和网络传输领域，旨在保护内容的安全性和版权。
本协议简介旨在提供对BISS协议的基本了解，并介绍其主要特点和应用场景。
二、协议背景随着数字媒体技术的发展，音视频内容的传输和分发方式也在不断演进。
然而，数字内容的安全性和版权保护成为一个重要的问题。
为了解决这一问题，BISS协议应运而生。
BISS协议通过加密和解密信号，确保只有具备相应解密密钥的接收方才能正常解码和播放。
三、协议原理BISS协议基于对称加密算法，使用相同的密钥进行加密和解密操作。
具体原理如下：1. 发送方使用密钥对音视频信号进行加密。
2. 接收方使用相同的密钥对加密信号进行解密。
3. 加密和解密过程中，密钥必须保密，并且只有授权的接收方才能获得密钥。
四、协议特点BISS协议具有以下特点：1. 安全性高：采用对称加密算法，确保传输内容的安全性和保密性。
2. 灵活性强：支持多种加密算法和密钥长度，可根据实际需求进行配置。
3. 兼容性好：BISS协议可以与现有的数字传输设备和系统无缝集成，不需要进行大规模的改造和升级。
4. 扩展性强：协议支持多种信号类型和传输协议，适用于广播、电视和网络传输等多个领域。
五、协议应用BISS协议广泛应用于以下场景：1. 广播电视行业：用于保护广播电视节目的安全性和版权，防止未经授权的信号窃听和盗播。
2. 付费电视：用于加密和解密付费电视节目，限制只有付费用户才能观看。
3. 网络传输：用于保护在线视频的安全性，防止未经授权的拷贝和传播。
4. 远程监控：用于加密和解密视频监控信号，确保监控内容的安全性和保密性。
六、协议实施BISS协议的实施需要以下步骤：1. 确定加密算法和密钥长度：根据实际需求，选择合适的加密算法和密钥长度。
2. 生成密钥：由授权方生成密钥，并确保密钥的安全性和保密性。
天翼爱音乐数字音乐版权使用协议
天翼爱音乐数字音乐版权使用协议一、协议概述二、定义与解释在本协议中，除非上下文另有明确说明，下列术语具有以下含义：“数字音乐”：指以数字化形式存储、传播和使用的音乐作品，包括但不限于音频文件、音乐视频等。
“版权”：指著作权人对其创作的作品依法享有的权利，包括但不限于复制权、发行权、表演权、广播权、信息网络传播权等。
“使用”：指乙方对甲方提供的数字音乐进行播放、下载、分享、制作衍生品等行为。
三、甲方的权利和义务1、甲方有权对其拥有版权或经合法授权的数字音乐进行管理和授权使用。
2、甲方应保证所提供的数字音乐的版权合法性和有效性，不侵犯任何第三方的合法权益。
3、甲方应向乙方提供必要的技术支持和服务，确保乙方能够正常使用数字音乐。
4、甲方有权根据法律法规和业务需要，对数字音乐的使用规则和服务内容进行调整和变更，但应提前通知乙方。
四、乙方的权利和义务1、乙方有权在本协议约定的范围内使用甲方提供的数字音乐。
2、乙方应遵守国家法律法规和本协议的约定，合法使用数字音乐，不得从事任何违法、侵权或损害甲方及第三方合法权益的行为。
3、乙方不得将数字音乐用于商业盈利目的，除非事先获得甲方的书面授权。
4、乙方应按照甲方的要求，如实提供使用数字音乐的相关信息和数据。
五、使用范围和限制1、乙方仅可在个人非商业用途范围内使用数字音乐，例如个人娱乐、学习、研究等。
2、乙方不得对数字音乐进行修改、剪辑、改编或制作混音等操作，除非获得甲方的书面授权。
3、乙方不得将数字音乐提供给第三方使用，包括但不限于共享、转让、出租、出借等。
4、乙方不得在未经甲方许可的情况下，将数字音乐用于公开表演、广播、网络直播等活动。
六、知识产权保护1、甲乙双方应尊重对方的知识产权，未经对方书面许可，不得擅自使用、复制、传播对方的知识产权成果。
2、乙方在使用数字音乐过程中，应注明音乐的版权归属信息，如“本音乐由天翼爱音乐提供版权”等。
七、保密条款1、双方应对在履行本协议过程中知悉的对方商业秘密、技术秘密和个人隐私等信息予以保密，未经对方书面许可，不得向任何第三方披露或使用。
I2S音频通信协议
I2S音频通信协议I2S有3个主要信号：1.串行时钟SCLK，也叫位时钟（BCLK），即对应数字音频的每一位数据，SCLK都有1个脉冲。
SCLK 的频率=2×采样频率×采样位数2. 帧时钟LRCK，用于切换左右声道的数据。
LRCK为“1”表示正在传输的是左声道的数据，为“0”则表示正在传输的是右声道的数据。
LRCK的频率等于采样频率。
3.串行数据SDATA，就是用二进制补码表示的音频数据。
I2S（Inter-IC Sound Bus）是飞利浦公司为数字音频设备之间的音频数据传输而制定的一种总线标准。
在飞利浦公司的I2S标准中，既规定了硬件接口规范，也规定了数字音频数据的格式。
有时为了使系统间能够更好地同步，还需要另外传输一个信号MCLK，称为主时钟，也叫系统时钟（Sys Clock），是采样频率的256倍或384倍。
三种信号的概略图如下：I2S格式的信号无论有多少位有效数据，数据的最高位总是出现在LRCK变化（也就是一帧开始）后的第2个SCLK脉冲处（如上）。
这就使得接收端与发送端的有效位数可以不同。
如果接收端能处理的有效位数少于发送端，可以放弃数据帧中多余的低位数据；如果接收端能处理的有效位数多于发送端，可以自行补足剩余的位。
这种同步机制使得数字音频设备的互连更加方便，而且不会造成数据错位。
随着技术的发展，在统一的 I2S接口下，出现了多种不同的数据格式。
根据SDATA数据相对于LRCK 和SCLK的位置不同，分为左对齐（较少使用）、I2S格式（即飞利浦规定的格式）和右对齐（也叫日本格式、普通格式）。
这些格式如上说描述，综上为了保证数字音频信号的正确传输，发送端和接收端应该采用相同的数据格式和长度。
当然，对I2S格式来说数据长度可以不同。
TS协议解析范文
TS协议解析范文TS（Transport Stream）协议是一种用于传输音视频数据的协议，主要用于广播和传输领域。
它是MPEG（Moving Picture Experts Group）组织制定的一种标准，用于在数字电视中传送视频和音频数据。
TS协议解析主要包括协议的基本介绍、协议格式、协议应用和协议的优势等方面。
下面将对TS协议进行详细解析。
一、基本介绍TS协议是一种用于传输音视频数据的协议，它的全称是Transport Stream。
TS协议最早是在数字广播和数字电视领域中应用的，后来也被广泛用于互联网传输领域。
TS协议是一种基于分组的传输协议，它将音视频数据分割成小的数据包进行传输。
每个数据包包含了以时间为基准的音视频帧数据。
二、协议格式1.数据包格式：每个数据包由188字节组成。
前4个字节是同步字节，用于标识数据包的起始位置。
紧接着的1个字节是传输错误指示位，用于指示数据包是否有错误。
接下来的1个字节是每个数据包的有效载荷单元开始指示位，用于指示有效载荷单元的开始位置。
剩下的184个字节是有效载荷单元。
2.数据包层次结构：每个数据包分为三个层次，包头、适配字段和有效负载。
包头的长度是4个字节，包含了同步字节和控制信息。
适配字段的长度是0~183个字节，用于对不同的数据包做适配处理。
有效负载包含了音视频数据。
3. 多路复用：在TS协议中，可以将多个音视频数据流进行多路复用，并通过PID（Packet ID）进行区分。
每个音视频数据流占用一个PID，并且在数据包的包头中进行标识。
接收端可以通过PID来识别不同的音视频数据。
三、协议应用1.数字广播：TS协议广泛应用于数字广播领域，例如地面数字电视、卫星数字电视和有线数字电视等。
在数字广播中，TS协议被用于将音视频数据进行传输，以提供高清晰度的视频和高音质的音频。
2.视频点播：TS协议也可以应用于视频点播领域。
在视频点播中，TS协议可以将视频文件进行分割，并通过网络进行传输。
AES
AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议，其全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），其《双通道线性表示的数字音频数据串行传输格式》，EBU是指EBU 中AES是指AES3-1992标准：发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，统称为AES/EBU数字音频接口。
AES/EBU标准传输数据时低阻抗，信号强度大，波形振幅在3-10V之间，传送速率为6Mbps，抗干扰能力很强，减小了通道间的极性偏移、不平衡、噪音、高频衰减和增益漂移等问题造成的影响，适合较远距离的传输。
整栋大楼内全部以AES/EBU格式电缆进行音频信号的长距离数字化传输，最远的单根信号线传输距离超过400米AES/EBU与网络系统相比的优势1、传输距离更远。
基于局域网的音频传输系统单根网线最长100米，接入路由器后，两点之间最长也就200米的传输距离，超过这个距离就必须使用光纤系统。
而AES/EBU格式在没有中继的情况下，根据AES协会在1995年出台并在2001年更新的AES-3id -1995补充文件规定，最长可以传输超过1000米的距离。
2、传输延时可以忽略。
而AES/EBU格式没有可计的延时，在实际应用中完全可以忽略。
3、系统构成简单可靠4、系统总体造价更低，更为经济选用的LS9/16是06年底新面市的一款专门针对现场扩声应用而设计的数字调音台，在其机背的扩展槽内插入一块MY8-AE的扩展卡，即具备8路AES/EBU信号输出。
而SP2060是一款自带2路AES/EBU信号输入接口，6路模拟输出的多功能音频处理器，可以完成全部的通道分配、均衡、分频和延时等处理功能，并完成数字信号到模拟信号的转换。
该系统中，LS9调音台每两路AES/EBU格式信号输出通过长距离电缆送至功放机柜内的SP2060，实现了数百米的完全无损的高可靠性的数字音频传输。
民用数字音频接口协议
S/PDIFS/PDIF是索尼与飞利浦公司合作开发的一种民用数字音频接口协议。
可用RCA（莲花线）传输一路立体声信号，单向传输或用Optical（单模光纤）传输一路立体声信号，单向传输S/PDIF的全称是Sony/Philips Digital Interconnect Format，由于被广泛采用，它成为事实上的民用数字音频格式标准，大量的消费类音频数字产品如民用CD机、DAT、MD机、计算机声卡数字口等都支持S/PDIF，在不少专业设备上也有该标准的接口。
S/PDIF格式和AES/EBU有略微不同的结构。
音频信息在数据流中占有相同位置，使得两种格式在原理上是兼容的。
在某些情况下AES/EBU的专业设备和S/PDIF的用户设备可以直接连接，但是并不推荐这种做法，因为在电气技术规范和信道状态位中存在非常重要的差别，当混用协议时可能产生无法预知的后果。
S/PDIF的普通物理连接媒质主要是采用捆紧式/光学波导连接设备，如采用BNC连接器的75Ω同轴电缆，电平范围0.2V～5Vpp，距离在10m内；还可选用光学Toslink接头和塑料光缆，距离小于1.5m；如果大于1km的距离，可使用玻璃光缆和使用编解码器。
认识与应用声卡S/PDIF接口许多朋友都听说过S/PDIF接口，但它究竟是什么？有什么用处？恐怕许多朋友都并不了解。
今天我们就简单对S/PDIF接口做一介绍，大家会发现，这真的是一项非常实用的技术。
初识S/PDIF接口市面上许多好一点的声卡上都提供了S/PDIF接口，S/PDIF （Sony/Philips Digital Interconnect Format：索尼和飞利浦数字接口的英文缩写）接口是由Sony与Philips公司联合制定的一种数字音频输出接口。
广泛应用在CD、声卡及家用电器等方面。
其主要作用就是改善CD音质，提高信噪比，给我们更纯正的听觉效果。
S/PDIF技术应用在声卡上的表现即是声卡提供了S/PDIF In、S/PDIF Out接口。
pcm接口协议标准
PCM接口协议标准一、概述PCM（Pulse Code Modulation，脉冲编码调制）接口协议标准是一种数字通信协议，用于将模拟信号转换为数字信号，以便在数字通信系统中传输。
PCM 协议是数字通信系统的基础，广泛应用于音频、视频和其他模拟信号的数字化传输和处理。
二、特点PCM接口协议标准的特点主要包括：1.采样定理：PCM协议遵循采样定理，即采样频率至少应为模拟信号最高频率的两倍，以避免信号失真。
2.量化：PCM协议通过将每个采样值量化成一定位数的数字值来将模拟信号转换为数字信号。
常见的量化位数有8位、16位、24位等。
3.编码：量化后的数字值通过编码方式转换为二进制代码，以便在数字通信系统中传输。
4.传输：PCM协议采用串行传输方式，通过时分复用技术将多个通道的数字信号合并到一个传输通道中。
5.同步：PCM协议采用同步传输方式，通过同步信号确保接收端正确解调解码数字信号。
6.误码检测与纠正：PCM协议可采用添加冗余信息等方式实现误码检测与纠正，提高数字信号传输的可靠性。
三、工作原理PCM接口协议标准的工作原理可以分为以下步骤：1.采样：以一定的采样频率对模拟信号进行采样，获取每个时间点的模拟信号值。
2.量化：将每个采样值量化为一定位数的数字值。
量化过程通常采用将连续的模拟量转换为离散的数字量的方法。
常见的量化位数有8位、16位、24位等。
3.编码：将量化后的数字值转换为二进制代码。
这一过程中，每个量化值都被赋予一个唯一的二进制代码，以便在数字通信系统中传输。
4.传输：通过串行传输方式将二进制代码传输到接收端。
这一过程中，可采用时分复用技术将多个通道的数字信号合并到一个传输通道中。
5.同步：在接收端，通过同步信号确保正确解调解码数字信号。
同步信号通常采用特定的代码或标记，以便接收端识别并调整解码器的状态。
6.解码：在接收端，将二进制代码解码为量化后的数字值。
这一过程与编码过程相反，将二进制代码还原为原始的量化值。
AES_EBU音频传输
AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议，其全称是Audio Engineering Society/European Broadcast Union（音频工程师协会欧洲广播联盟），其中AES是指AES3-1992标准：《双通道线性表示的数字音频数据串行传输格式》，EBU是指EBU 发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，统称为AES/EBU数字音频接口。
AES/EBU标准传输数据时低阻抗，信号强度大，波形振幅在3-10V之间，传送速率为6Mbps，抗干扰能力很强，减小了通道间的极性偏移、不平衡、噪音、高频衰减和增益漂移等问题造成的影响，适合较远距离的传输。
整栋大楼内全部以AES/EBU格式电缆进行音频信号的长距离数字化传输，最远的单根信号线传输距离超过400米AES/EBU与网络系统相比的优势1、传输距离更远。
基于局域网的音频传输系统单根网线最长100米，接入路由器后，两点之间最长也就200米的传输距离，超过这个距离就必须使用光纤系统。
而AES/EBU格式在没有中继的情况下，根据AES协会在1995年出台并在2001年更新的AES-3id -1995补充文件规定，最长可以传输超过1000米的距离。
2、传输延时可以忽略。
而AES/EBU格式没有可计的延时，在实际应用中完全可以忽略。
3、系统构成简单可靠4、系统总体造价更低，更为经济AES/EBU信号可采用平衡传输方式（一般应用XLR接头）、也可采用非平衡传输方式（一般应用BNC接头）。
这两种输入/输出接口的阻抗有所不同，但两种传输方式所传输的数据帧结构是一致的，都是遵循AES/EBU帧结构标准的。
在AES/EBU数据帧中包含了时钟信息、音频数据信息、非音频数据三种数据类型。
时钟信息在AES/EUB的信号中，采用“双相位”编码方式，把信号的时钟信息内嵌进了AES/EBU信号流中。
在“双相位”编码方式中，把每一个逻辑“1”和逻辑“0”位所占用的时间称为一个“时间槽”，在逻辑“0”位时，只在“时间槽”的开始与结束处信号进行高、低电平的跳变；在逻辑“1”位时，不仅在“时间槽”的开始和结束处信号进行高、低电平的跳变，同时还要在“时间槽”的中央处再进行一次高、低电平的跳变。
MPEG协议解析数字音视频压缩的标准协议
MPEG协议解析数字音视频压缩的标准协议MPEG（Moving Picture Experts Group）协议解析数字音视频压缩的标准协议随着现代科技的发展，数字音视频领域的应用变得越来越广泛。
为了实现对音视频数据的高效压缩和传输，出现了许多标准和协议。
其中，MPEG协议被广泛应用于音视频数据的压缩、编码和传输过程中，成为数字音视频行业的重要标准之一。
一、MPEG协议概述MPEG协议是由国际标准化组织（ISO）和国际电工委员会（IEC）共同制定的一套标准和协议，用于解析数字音视频的压缩和传输。
它的主要目标是实现对音视频数据的高压缩比，以减小存储和传输所需的带宽。
MPEG协议涉及到多个方面的技术，包括视频编码、音频编码、传输协议等。
其中，最广为人知的是MPEG-1、MPEG-2和MPEG-4这三个主要的压缩标准。
二、MPEG协议的主要特点1. 高压缩比：MPEG协议采用了一系列高效的数据压缩算法，在保证音视频质量的前提下，实现了大幅度的数据压缩。
这样可以减小存储和传输所需的带宽，提高数据的传输效率。
2. 支持多种媒体类型：MPEG协议不仅支持对视频的压缩和编码，还支持对音频的压缩和编码。
它能够适应不同类型的媒体数据，为多媒体应用提供了便利。
3. 跨平台兼容：MPEG协议设计时考虑了不同平台的兼容性。
它可以在各种不同的操作系统和设备上使用，并且能够实现不同平台之间的音视频数据的互通。
4. 可伸缩性：MPEG协议支持可伸缩编码，即可以根据不同的场景和需求，进行灵活的数据压缩和传输。
这样可以为不同的应用场景提供适配的音视频数据。
三、MPEG协议的主要应用1. 数字电视和广播：MPEG协议被广泛应用于数字电视和广播领域。
它可以实现高质量的音视频传输，为用户提供更好的观看和听取体验。
2. 视频会议和远程教育：MPEG协议的高效压缩算法使得视频会议和远程教育成为可能。
通过MPEG协议，可以实现实时的音视频传输，为用户带来更加生动和互动的体验。
midi协议
midi协议MIDI协议。
MIDI（Musical Instrument Digital Interface）是一种数字音乐接口标准，它允许电子乐器、计算机、移动设备和其他设备之间进行通信和交互。
MIDI协议的出现使得音乐创作、演奏和录制变得更加便捷和灵活。
本文将介绍MIDI协议的基本原理、工作方式以及应用领域。
MIDI协议通过一系列数字消息来描述音乐的各种参数，包括音高、音量、音色、音符的持续时间等。
这些消息可以被发送到不同的MIDI设备上，比如键盘、合成器、打击乐器、电脑等，从而控制这些设备的音乐表现。
MIDI消息可以通过MIDI接口、USB接口、无线网络等方式进行传输。
MIDI协议采用实时操作的方式，能够实现音乐的即时交互和控制。
比如，当一个键盘演奏者按下键盘上的键时，键盘会发送一个MIDI消息到合成器，合成器接收到消息后会根据消息的内容来产生相应的声音。
这种实时性使得MIDI协议在现场演出、录音制作等领域得到了广泛的应用。
除了音乐表现方面，MIDI协议还可以用于控制灯光、舞台效果、影像等。
通过MIDI控制器，用户可以实现对各种设备的集中控制，从而创造出更加丰富多彩的艺术表现。
这种多媒体的应用方式使得MIDI协议成为了不仅仅是音乐领域的标准，而是在多种艺术表现形式中都得到了广泛的应用。
随着科技的不断发展，MIDI协议也在不断更新和完善。
MIDI 2.0协议的推出，使得MIDI协议在高分辨率音乐表现、更加复杂的控制方式、更加灵活的设备互联等方面得到了进一步的提升。
MIDI 2.0协议的推出必将推动数字音乐技术的发展，为音乐创作和演出带来更多可能性。
总的来说，MIDI协议作为一种数字音乐接口标准，已经成为了音乐创作、演奏和录制的重要工具。
它的实时性、灵活性和多媒体应用方式使得它在音乐和艺术领域得到了广泛的应用。
随着技术的不断进步，MIDI协议必将继续发挥重要作用，推动音乐技术的发展。
数字音频协议介绍
数字音频协议介绍目录AES/EBU (2)ADAT (6)I2S (7)时分复用（TDM） (10)MIDI (12)AES/EBU简介：AES3: Audio Engineering Society Standard #3EBU: European Broadcasting UnionAES3 接口在1985 年已经被指定并在1992 年正式成为标准接口。
自从定为标准后，AES3 反复更新和调整以适应先进设备的要求，其应用非常普遍。
但另一方面来说这使得它有点复杂。
规格：•2 通道•平衡传输信号•XLR连接头•音频数据达24Bit / 192kHz•缆线长：100m 或更多•阻抗：110Ohm (±20%)•负载电平：输出端2 - 7 Vpp（110 Ohm ，缆线不能长）•大量的通道状态信息AES3 和AES/EBU 比较AES3 数字音频接口和AES/EBU 数字接口只在一个细节上有区别：EBU 标准规定在接口的发送端和接收端强制安装有耦合变压器，而这在AES3 标准中只是可选功能。
功能：发展AES3 标准的目的是为了使数字音频数据可以重复利用模拟音频信号传输网络，要构成一个传输网络需几万米的线来连接设备比如广播电台等。
这些都是平衡缆线，传输信号的频率可达10MHz，若进行适当的信号均衡的话缆线长度可达300m。
若需通过这些模拟信号音频线来传输数字信号的话，需满足以下几个条件，这些条件很容易就可以达到：•由于传输链可能有变压器，因此信号必须是不含直流分量。
•由于没有额外的缆线来传输位时钟（bit clock ）和采样时钟（sample clock ），因此信号自身需携带有时钟信号。
•极性逆转对重拾音频信息无影响。
这些条件可以通过双向标记编码方案（bi-phase-mark coding scheme）来满足。
概述：通过双相标记编码，每个比特的边界都以切换信号极性的方法标记出来。
为了区分信号“1”与信号“0”，需在“1”位插入一个额外的过渡标记代码（如图所示）。
midi协议通信原理
midi协议通信原理
MIDI协议是一种数字音频通信协议，被广泛应用于音乐产业和音乐爱好者中。
MIDI协议是一种基于串行通信的协议，其通信原理主要包括以下几个方面：
1. 数据传输方式
MIDI协议采用串行通信方式进行数据传输，即将数据一位一位地发送出去。
每个MIDI消息由一个字节或多个字节组成，字节之间以时间间隔为分界。
2. 信号传输
MIDI协议的信号传输采用电气信号传输方式。
MIDI数据信号通过MIDI接口传输到电脑或其他设备进行处理或音频输出。
3. 消息类型
MIDI协议定义了多种消息类型，包括音符消息、控制器消息、程序变换消息等等。
不同类型的消息用不同的字节组合成。
4. MIDI通道
MIDI协议中有16个通道，每个通道可以独立传输消息和控制信息。
一个MIDI设备可以同时支持多个通道。
5. MIDI时钟
MIDI协议中的时钟用于同步不同设备的MIDI消息。
MIDI时钟信号的速度为24个时码每拍，用于控制MIDI设备的节奏和速度。
总体来说，MIDI协议是一种灵活、高效的数字音频通信协议，其通信原理基于串行数据传输、信号传输、消息类型、MIDI通道和
MIDI时钟等多个方面的设计。
通过MIDI协议，音乐制作人和音乐爱好者可以方便地进行音频数据的传输和处理。
i2s协议标准
i2s协议标准i2s协议是一种数字音频传输标准，用于将音频数据传输到各种音频设备中。
它是由Philips公司在20世纪80年代开发的，并在现今广泛应用于音频设备中。
在这篇文档中，我们将深入了解i2s协议的工作原理、信号传输方式以及相关的应用领域。
一、工作原理i2s协议主要通过三个信号线进行数据传输，包括一个时钟信号线（SCK），一个数据线（SD）和一个字位选择线（WS）。
其中，时钟信号用于同步数据传输，数据线用于传输音频数据，字位选择线用于标识音频数据的位数。
具体而言，i2s协议将音频数据分为左声道和右声道，并按照一定的时序将数据进行传输。
时钟信号线在每次传输一个音频数据位时进行一个时钟脉冲的传输，数据线在时钟信号线的作用下传输相应的音频数据位，字位选择线则在每次传输结束后切换到相应的声道。
二、信号传输方式i2s协议的信号传输方式可以分为主从模式和机器模式两种。
在主从模式下，一个主设备控制数据的传输，并通过时钟信号线向从设备发送同步信号。
而在机器模式下，各个设备之间通过一个公共的时钟信号进行同步。
无论是主从模式还是机器模式，i2s协议的数据传输都是串行的，即数据是按照一位一位依次传输的。
这种串行传输方式使得i2s协议在音频数据传输中具有高效性和可靠性。
三、应用领域i2s协议广泛应用于各种音频设备中，包括音频解码器、功放芯片、音频接口板等。
通过使用i2s协议，不仅可以实现高质量的音频数据传输，而且还能够兼容不同的音频设备。
除了在音频设备中的应用，i2s协议还被用于一些其他领域，如嵌入式系统、数字信号处理等。
在这些领域中，i2s协议也发挥着重要的作用，为系统提供了快速、可靠的音频数据传输方式。
综上所述，i2s协议是一种重要的数字音频传输标准，具有高效、可靠的特点。
它的工作原理、信号传输方式以及应用领域都需要我们深入了解和应用。
通过学习和掌握i2s协议，我们能够更好地应用它来满足各种音频传输需求，提升音频设备的性能和用户体验。
aac协议
aac协议AAC 协议（AAC Protocol）AAC（Advanced Audio Coding）是一种音频压缩标准。
它是一种有损压缩格式，旨在提供较高的音频质量和更高的压缩率。
AAC 协议在音频传输和存储领域广泛应用。
AAC 协议定义了音频压缩和解压缩的标准方法，以实现高质量的音频传输和存储。
它使用了一系列复杂的算法，包括声道编码、变换编码、量化和熵编码等步骤。
其中最重要的是声道编码和变换编码。
声道编码是将音频信号压缩为更小尺寸的过程。
AAC 协议支持多个声道，包括单声道、立体声和多声道等。
通过分析音频信号的声音特性和空间特性，声道编码器可以将音频信号压缩为较小的尺寸并保持较高的音频质量。
变换编码是将音频信号从时域转换为频域的过程。
AAC 协议使用一种称为 MDCT（Modified Discrete Cosine Transform）的算法进行变换编码。
MDCT 将音频信号分解为多个频率分量，然后将这些分量压缩和编码。
这样可以显著减小音频信号的体积，并且能够保持较高的音频质量。
AAC 协议还支持可变比特率（VBR）编码和恒定比特率（CBR）编码。
在 VBR 编码中，编码器根据音频信号的复杂性调整比特率，以提供更高的音频质量和更高的压缩率。
而在CBR 编码中，编码器使用固定的比特率进行编码，这可以确保固定的音频质量但可能导致较低的压缩率。
AAC 协议还支持一些特殊的音频特性，例如音频增强和低延迟编码。
音频增强技术可以提高音频的清晰度和音质，并提供更好的听感。
低延迟编码可以降低音频传输和处理的延迟，这对于实时应用如语音通信和音乐演奏非常重要。
在实际应用中，AAC 协议被广泛应用于各种音频平台和设备上。
例如，在数字音乐和视频中，AAC 压缩格式可以确保高质量的音频播放。
在互联网音频流媒体服务中，AAC 可以提供更低的带宽和更好的音频质量。
此外，AAC 还被用于手机、MP3 播放器、电视和广播等设备中。
TS协议解析范文
TS协议解析范文TS协议（Transport Stream Protocol）是一种用于传输音频、视频和数据的通信协议。
它是MPEG（Moving Picture Experts Group）组织制定的一种传输标准，广泛用于数字广播和数字电视等领域。
TS协议主要通过分组方式将音视频数据进行打包、传输和解析，下面将对TS协议的解析进行详细介绍。
一、TS协议概述TS协议是一种基于分组传输的协议，它将音视频数据进行分组打包，每个分组的大小为188字节。
每个分组都包含了一个称为PacketIdentifier（PID）的标识符，用于标识不同的流。
TS协议可以同时传输多个音视频流和数据流，每个流对应一个唯一的PID。
其中，音频流和视频流采用连续的PID进行标识，数据流则可以采用任意的PID。
TS协议还支持通过PAT（Program Association Table）和PMT（Program Map Table）来描述和管理不同的音视频流。
二、TS协议分组结构TS协议的分组结构非常重要，它决定了数据的组织方式和传输方式。
每个TS分组由4字节的同步字节开始，之后是连续的184字节的有效数据和4字节的错误检测码(CRC32)。
TS分组的有效数据包括了多个TS数据包。
TS数据包由4字节的同步字节和184字节的有效负载组成。
同步字节用于标识分组的开始，有效负载则包含了音视频数据和控制信息。
三、TS协议的传输和解析TS协议的传输过程分为打包、传输和解析三个步骤。
首先，音视频数据被打包成TS分组的形式。
在打包过程中，音频和视频流被分别编码和打包，并通过不同的PID进行标识。
每个分组的PID决定了数据的类型和对应的解析方式。
然后，打包后的TS分组通过传输媒介进行传输。
常用的传输媒介包括卫星、有线和无线网络等。
TS分组通过传输媒介被传输到接收端，并进行解析。
最后，接收端根据TS分组的PID进行解析。
首先，接收端解析PAT 表，获取各个音视频流的PID。
会议电视常用音频协议介绍及对比白皮书
会议电视常用音频协议介绍及对比白皮书一、数字化音频原理：声音其实是一种能量波，因此也有频率和振幅的特征，频率对应于时间轴线，振幅对应于电平轴线。
通常人耳可以听到的频率在20Hz到20KHz的声波称为为可听声，低于20Hz的成为次声，高于20KHz的为超声，多媒体技术中只研究可听声部分。
可听声中，话音信号的频段在80Hz到3400Hz之间，音乐信号的频段在20Hz-20kHz之间，语音（话音）和音乐是多媒体技术重点处理的对象。
由于模拟声音在时间上是连续的，麦克风采集的声音信号还需要经过数字化处理后才能由计算机处理。
通常我们采用PCM编码（脉冲代码调制编码），即通过采样、量化、编码三个步骤将连续变化的模拟信号转换为数字编码。
1、采样采样，就是每隔一段时间间隔读一次声音的幅度。
单位时间内采样的次数称为采样频率。
显然采样频率越高，所得到的离散幅值的数据点就越逼近于连续的模拟音频信号曲线，同时采样的数据量也越大。
为了保证数字化的音频能够准确(可逆)地还原成模拟音频进行输出，采样定理要求：采样频率必须大于等于模拟信号频谱中的最高频率的2倍。
常用的音频采样率有：8kHz、11.025kHz、22.05kHz、16kHz、37.8kHz、44.1kHz、48kHz。
例如:话音信号频率在0.3～3.4kHz范围内，用8kHz的抽样频率（fs），就可获得能取代原来连续话音信号的抽样信号，而一般CD采集采样频率为44.1kHz。
2、量化量化，就是把采样得到的声音信号幅度转换成数字值，用于表示信号强度。
量化精度：用多少个二进位来表示每一个采样值，也称为量化位数。
声音信号的量化位数一般是4,6,8,12或16 bits 。
由采样频率和量化精度可以知道，相对自然界的信号，音频编码最多只能做到无限接近，在计算机应用中，能够达到最高保真水平的就是PCM编码，通常PCM约定俗成了无损编码。
3、编码一个采样率为44.1kHz，量化精度为16bit，双声道的PCM编码输出，它的数据速率则为44.1K×16×2 =1411.2 Kbps，存储一秒钟需要176.4KB的空间，1分钟则约为10. 34M，因此，为了降低传输或存储的费用，就必须对数字音频信号进行编码压缩。
转载：TDM协议
转载：TDM协议1. PCM简介PCM (Pulse Code Modulation) 是通过等时间隔（即采样率时钟周期）采样将模拟信号数字化的⽅法。
图11为4 bit 采样深度的PCM数据量化⽰意图。
图11. 4-bit PCM的采样量化PCM数字⾳频接⼝，即说明接⼝上传输的⾳频数据通过PCM⽅式采样得到的，以区别于PDM⽅式。
在⾳频领域，PCM接⼝常⽤于板级⾳频数字信号的传输，与I2S相似。
PCM和I2S的区别于数据相对于帧时钟（FSYNC/WS）的位置、时钟的极性和帧的长度。
其实，I2S上传输的也是PCM类型的数据，因此可以说I2S不过是PCM接⼝的特例。
相⽐于I2S接⼝，PCM接⼝应⽤更加灵活。
通过时分复⽤（, Time Division Multiplexing）⽅式，PCM接⼝⽀持同时传输多达N个（N>8）声道的数据，减少了管脚数⽬（实际上是减少I2S的“组”数，因为每组I2S只能传输两声道数据嘛）。
TDM不像I2S有统⼀的标准，不同的IC⼚商在应⽤TDM时可能略有差异，这些差异表现在时钟的极性、声道配置的触发条件和对闲置声道的处理等。
TDM/PCM数字⾳频接⼝的硬件拓扑结构也与I2S相近。
图12表⽰应⽤DSP作为主设备控制ADC和DAC间数字⾳频流的例⼦。
综合不少⼚商的数据⼿册，笔者发现，在应⽤PCM⾳频接⼝传输单声道数据（如麦克风）时，其接⼝名称为PCM；双声道经常使⽤I2S；⽽TDM则表⽰传输两个及以上声道的数据，同时区别于I2S特定的格式。
图12. TDM系统框图2. 信号定义PCM接⼝与I2S相似，电路信号包括：PCM_CLK 数据时钟信号PCM_SYNC 帧同步时钟信号PCM_IN 接收数据信号PCM_OUT 发送数据信号TDM/PCM与I2S接⼝对应关系见表2：表2. PCM vs I2S接⼝3. 操作模式根据 SD相对帧同步时钟FSYNC的位置，TDM分两种基本模式：Mode A(I2S format): 数据在FSYNC有效后，BCLK的第2个上升沿有效（图13）Mode B(LJ): 数据在FSYNC有效后，BCLK的第1个上升沿有效（图14）图13. TDM Mode A图14. TDM Mode B注：由于没有统⼀标准，不同⼚商对Mode A和Mode B定义可能有所差别。
dab16协议
dab16协议
dab16 协议是一种数字广播协议，常用于数字音频广播 (DAB) 系统中。
dab16 协议最初由德国数字音频广播 (DAB) 协会制定，并于 2001 年发布。
dab16 协议主要支持数字音频广播，它是一种基于数字技术的音频广播方式，能够将音频信号转换成数字信号，并通过数字信号传输到听众的收音机等设备中。
在 dab16 协议中，音频信号是以流的形式传输的，也就是说，听众可以随时随地收听广播，而不必担心音频信号的传输中断。
dab16 协议还支持多种数据流，例如标题、字幕、音乐简介等，这些数据可以与音频流一起传输，帮助听众更好地了解广播内容。
dab16 协议的优点在于传输效率高，抗干扰能力强，因此在欧洲等地非常流行。
