金硅管六管超外差式收音机报告

金硅管六管超外差式收音机报告第一篇：金硅管六管超外差式收音机报告摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。

现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

关键词：高放混频级低放兼检波级低压金硅管引言：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

本文中对S66E型袖珍收音机原理进行分析，在原S66D选用的耳机插座上进行了改动。

原S66D选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。

S66D六管超外差式调幅收音机实习报告

S66D型六管超外差式接收机实习报告专业：电子信息工程设计者：何莉学号： 09042329实习日期： 2012年6月实训报告一、实训内容1. 学习识别简单的电子元件与电子线路；2. 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装和焊接。

熟悉电子产品的安装工艺的生产流程。

3. 学习并掌握收音机的工作原理；4. 根据电路图进行S66E超外差式中波调幅收音机的焊接，并掌握其调试方法。

二、实训器材1. 220V/50Hz交流电源。

2. 电烙铁3. 螺丝刀、镊子、万用表等必备工具4. S66E超外差式中波调幅收音机全套组建5. 两节5号电池三、工作原理图1是S66D型六管超外差式收音机的原理电路图。

为了分析方便，它的工作过程可以画成如图2所示。

具体原理分析如下。

图1 S66D型六管超外差式收音机的原理电路图图2 S66D型六管超外差式收音机的方框图1. 输入调谐电路输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f＝1/2πLabCA,当改变CA时,就能收到不同频率的电台信号。

2. 变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变换成固定的465KHz的中频信号。

VT1、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465KHz的等幅高频振荡信号。

由于C1对高频信号相当短路，T1的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。

T2是振荡线圈，其初次绕在同一磁芯上，它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。

超外差收音机实验报告

超外差收音机实验报告一、实验名称收音机组装实习二、实验目的1．了解超外差式收音机的组成与工作原理。

2．通过组装简单的收音机巩固高频电路知识，加深对高频调制技术概念的理解，以及运用高频知识分析实际电路。

3．学会各种基本电子元器件的识别与参数判断。

4．掌握万用表的用法和焊接的方法。

5．通过具体的电路图，学习简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

6．学会超外差收音机的组装与调试。

三、实验器材收音机套件一套、电烙铁、焊锡丝、电压表、螺丝刀、剪刀、镊子、两节5号电池四、实验原理低压全硅管六管超外差收音机,具有安装调试方便,工作稳定,声音宏亮,耗电省等优点.它由输入回路高放混频级。

一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成，接收频率范围为535千赫~1605千赫的中波段。

超外差式收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

其电路原理图如下：由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

其工作原理方框图如下：D9018袖珍收音机印刷板图（焊接所需要的电路板）元件说明：（1）：色环电阻的辨认棕色红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10% 例如：一个电阻色环如橙，黑，橙，金，即30000+/—5%（2）：中频变压器（简称中周）T2 为振荡线圈的中周型号为LF10-1（红色）T3为第一级中放的中周型号为TF10-1（白色）T4为第二级中放的中周型号为TF10-2（黑色）中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。

六管超外差收音机实训报告(一)

六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。

在具体撰写时，可以根据实际情况进行拓展和细化。

期望这份报告能够帮助更多创作者学习和实践创作技巧。

6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。

实际情况应根据实训内容和要求进行具体的文章撰写。

六管超外差式收音机实训报告

六管超外差式收音机实训报告一、引言本实训报告将针对六管超外差式收音机进行详细的研究和探讨。

收音机作为一种常见的电子产品，具有广泛的应用。

而六管超外差式收音机作为现代收音机的一种重要形式，具备很高的接收灵敏度和信号稳定性。

本实训报告将对该收音机的基本原理、电路设计和实际操作进行分析和总结，以期达到更好地理解和掌握该收音机的目的。

二、基本原理六管超外差式收音机是一种利用超外差原理实现的收音机。

超外差原理是指将接收到的高频信号和本地振荡信号进行混频，得到中频信号后通过中频放大器进行放大，然后经过检波器和音频放大器处理，最终输出音频信号。

三、电路设计3.1 接收电路设计接收电路是收音机的核心部分，负责接收和放大无线电信号。

六管超外差式收音机采用一对相互耦合的三极管作为输入级和输出级，中间级采用两个变压器进行耦合。

接收电路设计需要考虑灵敏度、选择性和稳定性等因素，通过合理选择元件参数和电路连接方式可实现较好的接收效果。

3.2 本地振荡电路设计本地振荡电路是提供超外差原理所需的稳定的本地振荡信号。

六管超外差式收音机采用两级本地振荡电路，第一级为LC振荡器，第二级为晶体振荡器。

通过调整电路中电感和电容的数值，可以使振荡频率保持在稳定的中频范围内。

3.3 中频放大器设计中频放大器负责对混频得到的中频信号进行放大，以提高信号的强度。

六管超外差式收音机采用两级共射放大的方式构成中频放大器，通过选择合适的偏置点和放大倍数，可以获得较佳的放大效果。

3.4 检波和音频放大电路设计检波和音频放大电路用于将放大后的中频信号转化为音频信号，并对其进行进一步的放大和处理。

六管超外差式收音机采用二极管检波器和音频功率放大器，通过合理的参数选择和电路设计，能够实现音频信号的输出。

四、实际操作4.1 元件选购在实际操作中，需要选购合适的电子元件，包括三极管、二极管、电阻、电容等。

通过选择品牌、规格和性能良好的元件，可以提高收音机的可靠性和稳定性。

六管超外差收音机实训报告

六管超外差收音机实训报告一、引言近年来，随着科技的不断发展，收音机作为一种重要的通讯工具，得到了广泛的应用。

而超外差收音机作为一种先进的收音机技术，具有接收范围广、抗干扰能力强等优点，因此备受关注。

本文将详细介绍六管超外差收音机的原理、设计和实训过程。

二、原理六管超外差收音机是一种基于超外差技术的收音机，其核心原理是通过将收音机的频率转换为中频，再进行放大和解调，最终得到音频信号。

在六管超外差收音机中，使用了六个管子分别完成不同的功能，包括混频、放大和解调等。

三、设计在设计六管超外差收音机时，首先需要确定各个管子的类型和参数。

通过分析电路的工作原理，选择合适的管子来满足设计要求。

同时，还需要确定电路的各个元件的数值，如电容、电感等。

在设计中，需要考虑电路的稳定性、抗干扰能力以及输出音质等方面。

四、实训过程在实训过程中，首先需要搭建六管超外差收音机的电路。

根据设计图纸，依次连接各个元件和管子，确保电路的连接正确。

然后，通过调试电路，检查各个元件和管子的工作状态，确保电路能够正常工作。

在调试过程中，需要使用示波器等仪器来观察电路的波形和频谱，以判断是否存在问题。

最后，进行实际的收音测试，检查收音机的接收效果和音质。

五、实训结果经过实训，我们成功搭建了一台六管超外差收音机，并进行了收音测试。

测试结果显示，该收音机具有良好的接收范围和音质，能够接收到各种广播频率的信号。

同时，该收音机具有较好的抗干扰能力，在强干扰环境下依然能够正常工作。

六、实训总结通过这次实训，我们深入了解了六管超外差收音机的原理和设计方法。

实践中，我们遇到了一些困难和问题，但通过团队合作和不断的尝试，最终成功完成了实训任务。

通过实训，我们不仅提高了电路设计和调试的能力，也进一步了解了收音机技术的发展和应用。

七、展望六管超外差收音机作为一种先进的收音机技术，具有广阔的应用前景。

未来，我们可以进一步改进和优化该收音机的设计，提高其性能和稳定性。

超外差收音机实训报告

超外差收音机实训报告一、实训目的本次超外差收音机实训的主要目的是通过实际操作和组装，深入了解超外差收音机的工作原理、电路结构和调试方法，提高我们的电子电路实践能力和问题解决能力。

二、实训要求1、熟悉超外差收音机的原理和电路图。

2、正确识别和使用电子元器件。

3、熟练掌握焊接技术，完成收音机的组装。

4、能够对组装好的收音机进行调试和故障排除，使其正常接收广播信号。

三、实训器材1、超外差收音机套件，包括电路板、电子元器件（电阻、电容、电感、晶体管、集成电路等）、天线、扬声器等。

2、电烙铁、焊锡丝、松香、镊子、斜口钳、螺丝刀等工具。

3、万用表、信号发生器、示波器等测试仪器。

四、超外差收音机原理超外差收音机是一种广泛应用的无线电接收设备，其工作原理基于超外差技术。

超外差技术是指将接收到的高频信号与一个本地振荡器产生的高频信号进行混频，得到一个固定的中频信号，然后对中频信号进行放大、检波和音频放大，最终驱动扬声器发出声音。

超外差收音机的主要组成部分包括输入回路、变频电路、中频放大电路、检波电路和音频放大电路。

输入回路用于选择所需的电台信号，并将其耦合到变频电路。

变频电路由混频器和本地振荡器组成，将输入的高频信号变换为中频信号。

中频放大电路对中频信号进行放大，以提高信号的强度和质量。

检波电路将中频信号中的音频信号解调出来，得到原始的音频信号。

音频放大电路对音频信号进行放大，以驱动扬声器发声。

五、实训步骤1、元器件识别与检测在开始组装之前，我们首先对收音机套件中的电子元器件进行识别和检测。

对照电路图和元器件清单，我们仔细辨认了电阻、电容、电感、晶体管等元器件的型号和参数，并使用万用表对其进行了测量和筛选，确保元器件的质量和性能符合要求。

2、焊接组装在熟悉了元器件之后，我们开始进行焊接组装。

焊接是电子电路制作中的关键环节，需要掌握正确的焊接方法和技巧。

我们首先将电烙铁预热到适当的温度，然后将元器件的引脚插入电路板的相应插孔中，用焊锡丝和松香进行焊接。

六管超外差式收音机实训报告

六管超外差式收音机实训报告
一、实训目的
本次实训旨在通过制作六管超外差式收音机，培养学生对电子元件的理解和操作能力，提高学生的实践能力和创新意识。

二、实训器材与材料
1. 六管超外差式收音机电路板一块
2. 电容、电阻、三极管等元件
3. 万用表、示波器等测试仪器
4. 工具：电烙铁、镊子、剪线钳等
三、实训步骤
1. 预处理电路板：将电路板放入清洗液中清洗，然后用干净的纱布擦干。

2. 安装元件：根据电路图逐个安装元件，注意极性和方向。

3. 焊接元件：使用电烙铁将元件与电路板焊接连接。

4. 调试：使用万用表和示波器进行测试，调整电路参数使其达到最佳效果。

5. 完成：检查无误后完成收音机的组装。

四、实训结果
经过反复调试和测试，我们成功制作出了一台六管超外差式收音机。

在测试过程中，我们发现该收音机具有较好的接收效果，在不同频段下都能收到清晰的广播信号。

五、实训心得
通过这次实训，我们深刻认识到电子元件的重要性和复杂性。

在制作过程中，我们遇到了很多问题，例如元件安装错误、焊接不牢固等，但是通过反复尝试和调整，最终成功完成了任务。

这次实训不仅提高了我们的操作能力和实践经验，还增强了我们的团队合作意识和创新思维。

六、实训展望
虽然我们已经成功制作出了六管超外差式收音机，但是在未来的学习中还需要不断地加强对电子元件的理解和掌握。

同时，我们也希望能够进一步改进收音机的性能，并将其应用到更多领域中去。

6管超外差式收音机维修实训报告

6管超外差式收音机维修实训报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言近年来，随着技术的不断发展，超外差式收音机已经成为了人们日常生活中不可或缺的一部分。

六管超外差收音机实训报告

六管超外差收音机实训报告引言：收音机作为一种常见的通信设备，已经成为人们生活中不可或缺的一部分。

而随着科技的不断发展，传统的收音机也逐渐被新型的收音设备所取代。

本文将介绍一种名为六管超外差收音机的实训报告，通过实际操作和实验验证，对该收音机的性能和特点进行详细的描述。

一、背景介绍六管超外差收音机是一种基于超外差原理的收音设备，其独特的设计和结构使其在接收和放大音频信号方面具有出色的性能。

相比传统的收音机，六管超外差收音机具有更高的灵敏度和更低的失真率，能够提供更清晰、更真实的音频体验。

二、实训目标本次实训的主要目标是掌握六管超外差收音机的原理和操作技巧，了解其工作原理和性能特点，并通过实验验证其性能指标，如灵敏度、失真率等。

三、实训内容1. 设备准备在实训开始之前，我们首先需要准备好所需的实验设备和材料。

包括六管超外差收音机主机、天线、音频信号发生器等。

2. 实验步骤（1）连接天线：将天线与收音机主机连接，确保连接牢固且信号接收良好。

（2）调节频率：通过调节收音机上的频率调节器，选择所需的收音频率。

（3）调节音量：通过收音机上的音量控制器，调节音量大小。

（4）调节声音：通过收音机上的音调控制器，调节声音的高低音。

（5）实验验证：使用音频信号发生器产生不同频率的信号，观察收音机对信号的接收和放大效果。

四、实训结果通过实验验证，我们得出了以下结论：1. 六管超外差收音机具有较高的灵敏度，能够接收到较远距离的信号。

2. 六管超外差收音机的失真率较低，音频信号经过放大后仍能保持较好的音质。

3. 六管超外差收音机的音量和音调调节功能十分灵活，能够满足不同用户的需求。

4. 六管超外差收音机的频率调节范围较广，能够接收到不同频率的无线电信号。

五、实训总结通过本次实训，我们对六管超外差收音机的原理和性能有了更深入的了解。

该收音机具有较高的灵敏度和较低的失真率，能够提供清晰、真实的音频体验。

同时，它的音量和音调调节功能灵活多样，能够满足不同用户的需求。

超外差收音机实习报告

实习报告：超外差收音机设计与制作一、实习目的1. 掌握超外差收音机的工作原理与结构；2. 学习电子产品的装配过程，提高动手能力；3. 学习调试电子产品的方法，提高解决问题的能力。

二、实习内容1. 超外差收音机的工作原理与结构；2. 电子产品的装配过程；3. 收音机的调试与故障排除。

三、实习过程1. 超外差收音机的工作原理与结构超外差收音机是一种常见的无线电接收设备，其主要工作原理是将接收到的无线电信号经过变频、放大、检波等处理，最终还原为音频信号，通过扬声器输出。

超外差收音机相较于直接放大式收音机，具有更好的选择性、灵敏度和抗干扰能力。

超外差收音机的结构主要包括：天线、输入回路、变频电路、中放电路、检波电路、音频放大电路和功率放大电路等。

其中，变频电路是超外差收音机的核心部分，它将接收到的无线电信号转换为中频信号，以便于后续处理。

2. 电子产品的装配过程在本次实习中，我们采用了3V低压硅管六管超外差式收音机作为实训项目。

装配过程主要包括以下几个步骤：（1）元件识别与测试：根据电路原理图，识别所需的电子元件，并使用万用表测试元件的性能，确保其符合要求。

（2）元件装配：根据电路原理图和印刷图，将元件焊接至线路板上。

在装配过程中，注意遵循“先易后难、先低频后高频”的原则。

（3）焊接：使用焊接工具将元件引脚与线路板焊接牢固，注意焊接过程中的安全事项。

（4）调试：完成装配后，对收音机进行调试，确保各部分电路正常工作。

3. 收音机的调试与故障排除调试过程中，首先检查天线是否良好，然后调整输入回路、变频电路、中放电路等参数，以保证收音机正常接收信号。

在调试过程中，要熟悉使用万用表、信号发生器等仪器工具。

当收音机出现故障时，要根据现象判断可能的原因，采用分段排查的方法，逐步缩小故障范围，直至找到并解决问题。

四、实习收获通过本次实习，我深刻了解了超外差收音机的工作原理与结构，掌握了电子产品的装配过程，提高了动手能力。

六管收音机组装实验报告

六管收音机组装实验报告实验报告学院：物理学与电子技术学院专业：物理学班级：12物理姓名：学号：日期：2013年11月6日实验题目：六管超外差式收音机组装与调试一、实验目的1、学习识别简单的电子元件及电子线路。

2、掌握用万用表测量电子元件（二极管、三极管、电容好坏）的方法。

3、按照电路板图焊接元件，安装收音机，并熟练掌握焊接电子元件的技术。

4、理解大六6管收音机的工作原理及主要调试原理。

二、实验器材及元件1、电烙铁、焊锡丝、螺丝刀、万用表、电池两节（1.5V）、连接用导线等。

2、收音机元件清单：三、实验原理六管超外差式收音机的电路原理图如下图所示：从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行放大（中放一般有两级，是对固定中频频率进行放大的调谐放大器，所以它的放大倍数和选频特性都可以做的比较理想）；再把放大了得中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级放大，然后去激励功率输出级输出足够的功率去推动喇叭发声。

一台大六管超外差式收音机安装完毕以后，还需要进行仔细的调试。

这主要包括直流工作点的调试、中频的调试和统调跟踪三部分。

四、实验步骤1、依照说明书检查收音机各个配件是否齐全，读懂实验电路图，了解实验注意事项，以及熟练掌握焊接元件的技术。

2、识记各个电子元器件，读出每个电阻的阻值并做标识，利用万用表检测元件（二极管、三极管、电容）的好坏，以及认清各个元器件的作用。

3、学习收音机的调幅调频工作原理。

4、根据电路板上的标注将各个元件按照安装工艺要求插到相对应得位置上，以先安装低矮和耐热的元件（电阻），后安装大一点的元件（如中周、变压器），最后安装怕热元件（三极管）的顺序进行焊接，再焊接喇叭。

5、接入电池，进行测试，并用万用表进行检查纠正。

6、做相应的调试，调试完成后装入收音机外壳，一个完整的大六管收音机组装完毕。

五、遇到的问题及解决1、在元器件焊接过程中，由于第一次使用电烙铁焊接电子器件，开始无从下手不敢直接在收音机电板上焊接，我们收音机小组的几个同学先找一块废了的电路板进行预先焊接，熟练掌握焊接技术后，才敢开始焊接收音机电路板。

9018六管超外差式收音机_报告

9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。

图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。

图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。

⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。

⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。

中夏S66E六管超外差式收音机实验报告

收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。

在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。

二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。

电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。

T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。

这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。

中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。

（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。

（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。

VT1-VT3选用9018，VT4选用9014，请不要装错。

（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。

如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。

（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。

（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。

S66E六管超外差式调幅收音机制作报告

S66E六管超外差式调幅收音机制作报告收音机在当今的社会中仍然是一件非常实用的物品。

在过去的几十年里，人们使用收音机来接收广播节目，听音乐甚至连接外部设备以播放他们的音乐。

本篇文档将介绍S66E六管超外差式调幅收音机的制作过程。

收音机介绍S66E收音机是一款出色的收音机产品，它使用了六个高质量的真空管，提供了更佳的信号接收。

它采用了超外差式调幅技术，可以接收调幅波。

该收音机还带有多种音调控件，如音量，低音量和高音量，可根据您的喜好对音效进行微调。

除此之外，它还带有一个集成的扬声器，可提供清晰，强大的声音。

此外，它还带有一个支持外部设备的输入端口（如MP3播放器或手机）。

S66E收音机的整体设计美观大方，非常适合放在客厅或工作室中。

制作S66E收音机所需材料要开始制作S66E收音机，您需要以下材料： - 真空管6根（12AU7，12AT7等） - 滤波器电容（100μF，25V） - 电解电容（1μF，25V） - 陶瓷电阻（10KΩ）- 收音机橱柜 - 扬声器（8英寸） - 双三极管 - 各类电线 - 电线接头 - 陶瓷管座制作过程以下是制作S66E收音机的步骤：1.将真空管插入陶瓷管座中，并将该组件插入收音机橱柜的电路板插槽。

2.在电路板上安装电解电容。

将其焊接到陶瓷电阻上。

3.安装滤波器电容至电路板上。

4.安装双三极管和各种电容、电阻和芯片。

将电线仔细连接到每个组件的正确位置。

5.安装扬声器并连接电线。

6.安装滤波电容。

防止外界干扰进入电路。

7.连接电源线，开关和网络接头。

8.测试连接性，确保每个组件都在正确的位置并按照规格正确安装。

9.插入电源并开启开关。

10.使用指南测试S66E收音机的卓越性能。

S66E六管超外差式调幅收音机是一个非常强大的收音机。

它兼具高品质和出色的功能性，让您无论是在家中还是办公室中都能尽情享受到独特的收音体验。

如果您对电子学有足够的兴趣和技能，可以尝试制作S66E收音机。

六管超外差式收音机报告

电子工艺实习报告实习题目:晶体管超外差收音机(原理、装配及调试)学院：电子与信息工程专业班级：学号：姓名：指导教师：报告成绩：二ＯＯ九年十二月晶体管超外差式收音机（原理、装配、调试）尹江燕（电子与信息工程学院 07电信1班南京 210044）一、实习目的：1、熟悉超外差式晶体管收音机各组成部分、工作原理和电路元件的作用原理。

2、熟悉手工焊锡的常用工具的使用及其维护与修理。

3、熟悉常用电子器件以达到正确识别和选用，并且能够熟练使用普通万用表和数字万用表。

4、初步掌握超外差式晶体管收音机的装配和调试方法。

5、培养动手能力及严谨的科学作风，加深我们对理论知识的理解，帮助我们学习专业知识。

二、实习器材：1、9018-2型袖珍收音机实验套件2、电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

3、螺丝刀、镊子、剪刀等必备工具。

4、松香和锡，由于锡的熔点低，焊接时焊锡能迅速散在金属表面焊接牢固，焊点光亮美观。

5、两节5号电池。

三、实习概要：1、熟悉电路元件，掌握电烙铁的使用方法。

2、熟悉收音机的电路原理图、检查清点各种收音机装配零件。

3、掌握各元器件焊接方法并调试元器件的好坏。

4、焊接各种零件。

安装时先安装低矮和耐热的元件（如电阻），然后再安装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。

5、调试收音机。

先装上电池，打开电位器，用万用表依次测量D、C、B、A四个缺口电流，若在规定参考值左右则用烙铁连通；再通过调电台判断电路出错位置加以修正。

四、原理介绍：超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。

它由输入回路高放混频、两级中放，前置低放及检波、功放等部分组成，接收的频率范围为535KHz～1605KHz的中波段。

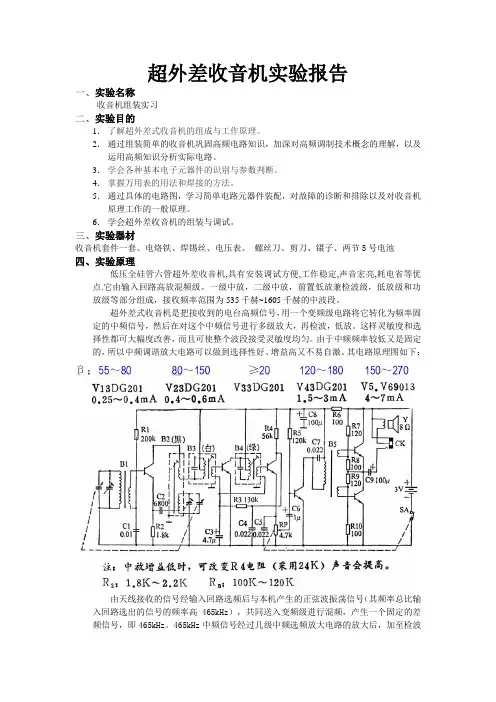

超外差式收音机实习报告

一、实习目的本次实习旨在通过实际操作，让学生掌握超外差式收音机的工作原理、组装方法、调试技术以及故障排除方法，提高学生的动手能力和实践技能。

二、实习原理超外差式收音机是一种常见的无线电接收设备，其工作原理是将接收到的无线电信号通过变频、中放、检波、低放等过程，最终还原成音频信号输出。

1. 变频电路：将接收到的射频信号与本地振荡器产生的本振信号进行混频，得到中频信号。

2. 中放电路：对中频信号进行放大，提高信号强度。

3. 检波电路：将中频信号解调，还原出音频信号。

4. 低放电路：对音频信号进行放大，推动扬声器发声。

三、实习内容1. 组装与焊接：学生根据电路图，将元器件正确焊接在电路板上，组装成超外差式收音机。

2. 调试：调整电路参数，使收音机正常工作。

3. 故障排除：学习识别故障现象，运用所学知识解决收音机故障。

四、实习过程1. 元器件识别：学习识别电路元器件，包括电阻、电容、晶体管、二极管等。

2. 电路板焊接：掌握焊接技巧，确保焊接质量。

3. 电路组装：按照电路图组装收音机，注意电路连接正确。

4. 调试：调整电路参数，使收音机正常工作。

5. 故障排除：分析故障现象，查找故障原因，并解决问题。

五、实习成果通过本次实习，学生掌握了以下技能：1. 超外差式收音机的工作原理。

2. 超外差式收音机的组装方法。

3. 超外差式收音机的调试技术。

4. 超外差式收音机的故障排除方法。

六、实习体会本次实习使学生受益匪浅，以下是部分学生的体会：1. 理论知识与实践相结合：通过本次实习，使学生将理论知识与实际操作相结合，加深了对电子技术的理解。

2. 提高动手能力：实习过程中，学生需要动手操作，提高了学生的动手能力。

3. 培养团队协作精神：实习过程中，学生需要相互协作，培养了学生的团队协作精神。

4. 增强自信心：通过成功组装和调试收音机，增强了学生的自信心。

七、总结本次实习取得了圆满成功，达到了预期目标。

通过实习，学生掌握了超外差式收音机的相关知识，提高了动手能力和实践技能。
