饮料自动售货机控制程序

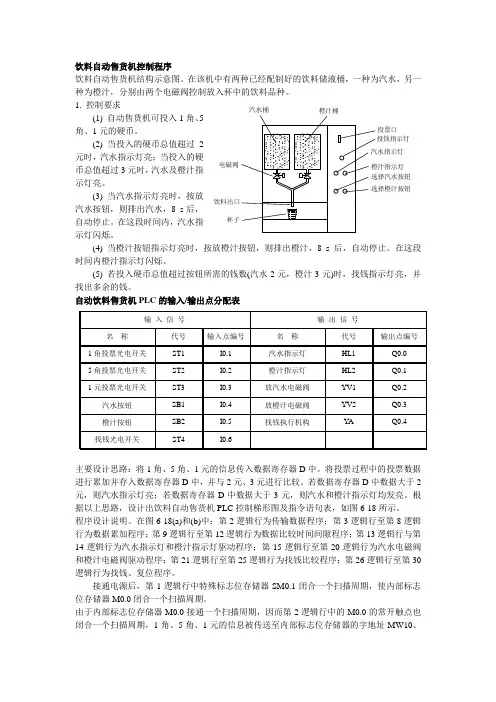

饮料自动售货机控制程序饮料自动售货机结构示意图。

在该机中有两种已经配制好的饮料储液桶，一种为汽水，另一种为橙汁，分别由两个电磁阀控制放入杯中的饮料品种。

1. 控制要求 (1) 自动售货机可投入1角、5角、1元的硬币。

(2) 当投入的硬币总值超过2元时，汽水指示灯亮；当投入的硬币总值超过3元时，汽水及橙汁指示灯亮。

(3) 当汽水指示灯亮时，按放汽水按钮，则排出汽水，8 s 后，自动停止。

在这段时间内，汽水指示灯闪烁。

(4) 当橙汁按钮指示灯亮时，按放橙汁按钮，则排出橙汁，8 s 后，自动停止。

在这段时间内橙汁指示灯闪烁。

(5) 若投入硬币总值超过按钮所需的钱数(汽水2元，橙汁3元)时，找钱指示灯亮，并找出多余的钱。

自动饮料售货机PLC 的输入/输出点分配表主要设计思路：将1角、5角、1元的信息传入数据寄存器D 中。

将投票过程中的投票数据进行累加并存入数据寄存器D 中，并与2元、3元进行比较。

若数据寄存器D 中数据大于2元，则汽水指示灯亮；若数据寄存器D 中数据大于3元，则汽水和橙汁指示灯均发亮。

根据以上思路，设计出饮料自动售货机PLC 控制梯形图及指令语句表，如图6-18所示。

程序设计说明。

在图6-18(a)和(b)中：第2逻辑行为传输数据程序；第3逻辑行至第8逻辑行为数据累加程序；第9逻辑行至第12逻辑行为数据比较时间间隙程序；第13逻辑行与第14逻辑行为汽水指示灯和橙汁指示灯驱动程序；第15逻辑行至第20逻辑行为汽水电磁阀和橙汁电磁阀驱动程序；第21逻辑行至第25逻辑行为找钱比较程序；第26逻辑行至第30逻辑行为找钱、复位程序。

接通电源后，第1逻辑行中特殊标志位存储器SM0.1闭合一个扫描周期，使内部标志位存储器M0.0闭合一个扫描周期。

由于内部标志位存储器M0.0接通一个扫描周期，因而第2逻辑行中的M0.0的常开触点也闭合一个扫描周期，1角、5角、1元的信息被传送至内部标志位存储器的字地址MW10、汽水桶投票口电磁阀杯子MW12、MW14中。

饮料自动售货机的工作原理

饮料自动售货机的工作原理饮料自动售货机是一种自助式购饮系统，可方便地向消费者提供茶、咖啡、汽水、果汁和瓶装饮用水等商品。

饮料自动售货机通过内置的计算机控制系统，可实现货品的自动售卖、货币识别、找零等功能，极大地方便了人们的生活。

第一步：货品储存饮料自动售货机中，各种饮料按照规格和种类分类，然后存放到指定的货架上。

在存放过程中，需要设定每个货道的容量和商品数量，以保证正常售卖的同时也保证货源的充足。

第二步：货币收取顾客选择自己喜欢的饮料后，投入相应的货币或银行卡。

饮料自动售货机通过内置的计算机控制系统，自动识别货币种类，并显示收到的金额。

第三步：选货当顾客选择自己想要的饮料后，饮料自动售货机会显示选取的产品的价格以及投币的数量，并通过内置的传感器检测货架上选中的饮料是否可售。

同时，系统也会将这些信息传给付款系统进行扣款。

当饮料自动售货机确认货物存在并且足够，并且确认买家的支付成功后，就会给货道上的机械臂发送指令，抓住选中的商品并移动到售货口处，然后通过售货口兑付顾客。

第五步：找零如果顾客支付的金额比选中的商品的价格多，饮料自动售货机会自动找零。

这个过程是通过系统内置的计算机识别所收回的货币种类和数量，并按照合适的面值找零。

第六步：流程结束当饮料自动售货机完成所有的步骤后，整个交易流程即完成。

系统通过自动售货机的界面显示当前销售情况或存货情况等信息，并定期检测存货的情况以及设备的状态，为维护保障提供有力保证。

总结起来，饮料自动售货机的工作原理是通过内置的计算机控制系统自动完成货品储存、货币识别、商品选取、出货和找零等全部流程。

自助购饮系统在生产和销售原材料、管理和维护上都比人工购买更为高效，它在许多场所，如学校、医院、商场、机场、火车站等处广泛使用，大小方便，随时可用，深受广大消费者欢迎。
