拓扑优化方法在结构设计中的应用研究随着科技的不断进步,结构设计已经从过去的传统经验主义逐渐走向了科学化与智能化的发展方向。
在这一趋势下,拓扑优化方法成为了一种非常有效的结构设计手段,被广泛应用于航空航天、建筑工程、交通工程等领域。
本文将对拓扑优化方法的基本概念和应用进行详细阐述,并探讨未来在该领域的发展前景。
一、拓扑优化方法的基本概念拓扑优化(Topology Optimization)是一种运用数学优化方法,通过优化材料在结构中的分布以达到最优力学性能的设计方法。
其核心思想是基于有限元分析(FEA)的原理,利用数值计算的方法模拟材料受力、变形过程,从而得到最佳的材料形态和布局。
该方法所涉及的数学理论主要包括:变分法、有限元法、优化理论等。
在结构设计中,变分法、有限元法用于求解状态量,如材料内应力、形变、位移等,而优化理论则被用于求解设计空间中最优的材料分布情况。
在具体应用中,拓扑优化可以分为两种类型:密集型优化和拉伸型优化。
密集型优化是指将设计空间划分成小单元后分别考虑其内部的材料分布情况,根据经验规则或优化理论求解最佳的材料分布;而拉伸型优化则是在边界受到应力或变形限制的情况下,通过优化理论求解最佳网络形状和拓扑结构。
二、拓扑优化方法在结构设计中的应用拓扑优化方法在结构设计中的应用涵盖广泛,尤其在工程领域中有着广泛的应用。
下面将从航空航天、建筑工程和交通工程三个方面介绍其应用。
1. 航空航天在航空航天领域中,拓扑优化技术能够帮助设计轻量化、高强度、高刚度的结构件,从而降低整机的重量和燃料消耗。
例如,利用拓扑优化方法,可将飞机机翼中的钢材部分替换为轻量化材料,如碳纤维。
同时,利用拓扑优化技术,可以设计出更佳的涡轮增压器,以提高发动机的效率,同时减少重量和体积。
2. 建筑工程在建筑工程领域中,拓扑优化技术被应用于建筑结构设计中,可有效降低建筑结构的重量,同时提高结构的强度和刚度。
例如,在大型建筑中,利用拓扑优化可以减少结构材料的使用,同时保持结构的坚固。
一种三维结构拓扑优化设计方法
![一种三维结构拓扑优化设计方法](https://img.taocdn.com/s3/m/10f7881076232f60ddccda38376baf1ffc4fe38e.png)

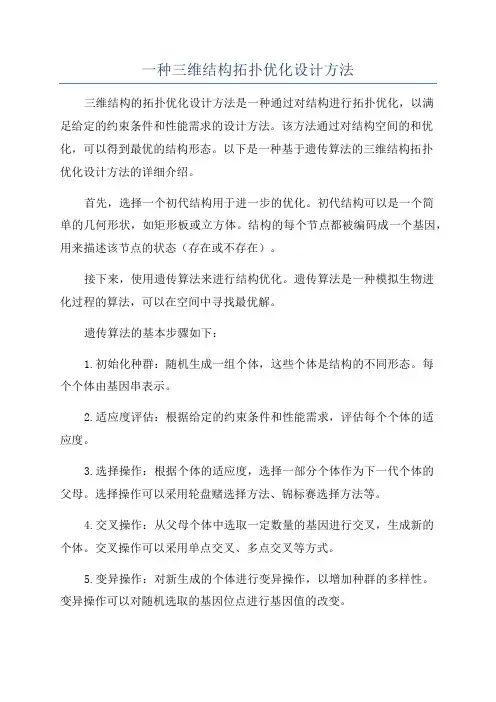

一种三维结构拓扑优化设计方法三维结构的拓扑优化设计方法是一种通过对结构进行拓扑优化,以满足给定的约束条件和性能需求的设计方法。
该方法通过对结构空间的和优化,可以得到最优的结构形态。
以下是一种基于遗传算法的三维结构拓扑优化设计方法的详细介绍。
首先,选择一个初代结构用于进一步的优化。
初代结构可以是一个简单的几何形状,如矩形板或立方体。
结构的每个节点都被编码成一个基因,用来描述该节点的状态(存在或不存在)。
接下来,使用遗传算法来进行结构优化。
遗传算法是一种模拟生物进化过程的算法,可以在空间中寻找最优解。
遗传算法的基本步骤如下:1.初始化种群:随机生成一组个体,这些个体是结构的不同形态。
每个个体由基因串表示。
2.适应度评估:根据给定的约束条件和性能需求,评估每个个体的适应度。
3.选择操作:根据个体的适应度,选择一部分个体作为下一代个体的父母。
选择操作可以采用轮盘赌选择方法、锦标赛选择方法等。
4.交叉操作:从父母个体中选取一定数量的基因进行交叉,生成新的个体。
交叉操作可以采用单点交叉、多点交叉等方式。
5.变异操作:对新生成的个体进行变异操作,以增加种群的多样性。
变异操作可以对随机选取的基因位点进行基因值的改变。
6.更新种群:将父代个体和新生成的个体组合成一个新的种群,准备下一代的进化。
7.终止条件判断:判断是否达到终止条件,如满足最大迭代次数或适应度目标值。
8.返回最优解:返回适应度最高的个体作为最优解。
通过多次迭代,遗传算法能够在结构空间中到最优解,即满足约束条件和性能需求的最优结构形态。
该三维结构拓扑优化设计方法具有以下特点:1.充分考虑了结构的整体形态优化,从而达到更好的强度和刚度性能。
2.可以适应不同的约束条件和性能需求,如强度、刚度、重量等。
3.通过遗传算法的和优化,能够在大规模的结构空间中找到最优解。
4.由于采用了基于遗传算法的优化方法,不需要事先对结构形状进行参数化表达,具有良好的通用性。
5.可以引入多目标优化,同时考虑不同的性能需求,得到一组最优解,从而提供更多的选择。
多相材料的连续体结构拓扑优化设计
![多相材料的连续体结构拓扑优化设计](https://img.taocdn.com/s3/m/2d10274f7dd184254b35eefdc8d376eeaeaa1719.png)
多相材料的连续体结构拓扑优化设计多相材料的连续体结构拓扑优化设计的核心问题是确定单元的分布,即在整个结构中分配不同材料的比例和位置,使得结构在给定的约束条件下实现最佳的性能。
优化设计的目标可以是最小重量、最大刚度、最大强度或其他性能指标。
在进行多相材料的连续体结构拓扑优化设计时,通常采用拓扑优化方法来实现。
拓扑优化方法是一种基于数学优化理论的方法,通过在结构中添加或移除部分材料来实现结构的优化设计。
最常用的方法是基于有限元分析的拓扑优化方法。
在多相材料的连续体结构拓扑优化设计中,首先需要建立结构的数学模型,即建立结构的有限元模型。
然后,在给定的约束条件下,通过改变材料的分布来进行优化。
这通常涉及到添加或移除部分材料,改变材料的比例和位置。
为了实现这个优化过程,可以使用不同的优化算法,如遗传算法、蚁群算法、模拟退火算法等。
在多相材料的连续体结构拓扑优化设计中,存在一些挑战和难点。
首先是关于材料分布的参数化表示。
如何合理地表示结构中不同材料的分布是一个复杂的问题。
其次是优化算法的选择和调节。
不同的优化算法有不同的特点和适用范围,如何选择和调节适合多相材料拓扑优化设计的优化算法也是一个重要的问题。
多相材料的连续体结构拓扑优化设计的应用前景广阔。
通过优化设计,可以实现结构的轻量化和性能的提升。
轻量化可以减少材料的使用量,降低成本和能源消耗。
性能的提升可以提高产品的竞争力和可靠性。
因此,多相材料的连续体结构拓扑优化设计在航空航天、汽车和船舶等领域有着广泛的应用前景。
综上所述,多相材料的连续体结构拓扑优化设计是一种通过改变材料的分布来优化结构的方法。
在该方法中,首先建立结构的数学模型,然后通过拓扑优化方法来优化结构。
该方法的应用前景广阔,可以实现结构的轻量化和性能的提升,有着广泛的应用前景。
使用CAD软件进行拓扑优化与结构优化方法
![使用CAD软件进行拓扑优化与结构优化方法](https://img.taocdn.com/s3/m/4348f93fb42acfc789eb172ded630b1c59ee9b9e.png)
使用CAD软件进行拓扑优化与结构优化方法拓扑优化和结构优化是现代工程设计中非常重要的步骤,通过使用CAD软件,我们可以轻松地进行这些优化。
下面将介绍一些常见的方法和技巧。
首先,我们来介绍拓扑优化。
拓扑优化的目标是通过改变结构的形状,使其在满足一定的约束条件下,达到最优的性能。
在CAD软件中,我们可以使用一些工具来实现拓扑优化。
一种常见的方法是使用形态优化工具。
该工具可以根据用户设定的约束条件和目标函数,逐步改变设计的形状。
用户可以在CAD软件中设置约束条件,如最大应力、最小重量等。
然后,软件会自动调整结构的形状,使其逐渐接近最优解。
通过多次迭代,我们可以找到最佳的结构形状。
另一种常见的方法是使用随机生成算法。
该方法通过随机生成一系列的设计方案,并根据一定的评估标准来选择最优的解。
这种方法的好处是可以快速生成多个解决方案,并且可以在搜索空间中广泛探索。
CAD软件中的参数化设计功能可以帮助我们实现这一方法。
通过设置不同的参数范围和约束条件,软件会自动生成多个设计方案,并在结果中给出评估指标,如应力、重量等。
在进行结构优化时,我们通常关注的是如何在给定的形状条件下,找到最优的结构参数。
综合考虑不同的设计变量和约束条件,并进行多目标优化,可以帮助我们找到全局最优解。
在CAD软件中,我们可以使用优化模块来实现结构优化。
该模块可以根据设定的目标函数和约束条件,搜索最优解。
该模块通常采用数值优化方法,如遗传算法、粒子群算法等。
用户可以设置不同的设计变量和约束条件,通过多次迭代,逐步优化设计。
除了优化模块,CAD软件中的仿真功能也可以帮助我们进行结构优化。
通过在CAD软件中建立模型,并进行仿真分析,如强度分析、模态分析等,我们可以得到关于结构性能的详细信息。
基于这些信息,我们可以确定合适的设计参数,并进行优化。
在进行拓扑优化和结构优化时,我们需要注意一些问题。
首先,优化过程中的约束条件需要合理设置,以确保最终结果的可行性。
机械设计中的结构拓扑优化方法
![机械设计中的结构拓扑优化方法](https://img.taocdn.com/s3/m/658ee493c0c708a1284ac850ad02de80d5d8067c.png)

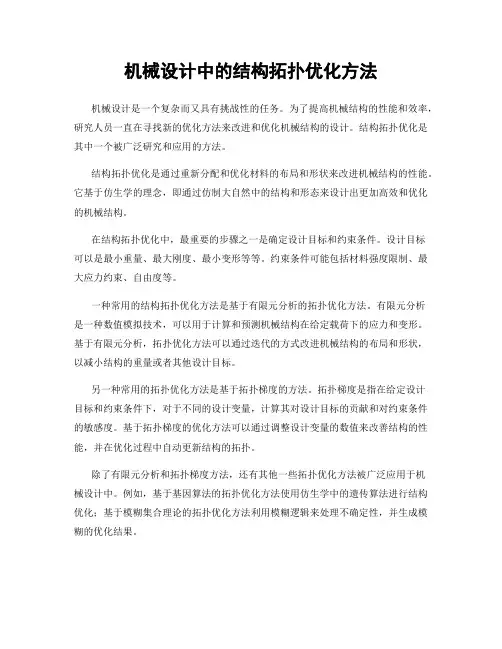

机械设计中的结构拓扑优化方法机械设计是一个复杂而又具有挑战性的任务。
为了提高机械结构的性能和效率,研究人员一直在寻找新的优化方法来改进和优化机械结构的设计。
结构拓扑优化是其中一个被广泛研究和应用的方法。
结构拓扑优化是通过重新分配和优化材料的布局和形状来改进机械结构的性能。
它基于仿生学的理念,即通过仿制大自然中的结构和形态来设计出更加高效和优化的机械结构。
在结构拓扑优化中,最重要的步骤之一是确定设计目标和约束条件。
设计目标可以是最小重量、最大刚度、最小变形等等。
约束条件可能包括材料强度限制、最大应力约束、自由度等。
一种常用的结构拓扑优化方法是基于有限元分析的拓扑优化方法。
有限元分析是一种数值模拟技术,可以用于计算和预测机械结构在给定载荷下的应力和变形。
基于有限元分析,拓扑优化方法可以通过迭代的方式改进机械结构的布局和形状,以减小结构的重量或者其他设计目标。
另一种常用的拓扑优化方法是基于拓扑梯度的方法。
拓扑梯度是指在给定设计目标和约束条件下,对于不同的设计变量,计算其对设计目标的贡献和对约束条件的敏感度。
基于拓扑梯度的优化方法可以通过调整设计变量的数值来改善结构的性能,并在优化过程中自动更新结构的拓扑。
除了有限元分析和拓扑梯度方法,还有其他一些拓扑优化方法被广泛应用于机械设计中。
例如,基于基因算法的拓扑优化方法使用仿生学中的遗传算法进行结构优化;基于模糊集合理论的拓扑优化方法利用模糊逻辑来处理不确定性,并生成模糊的优化结果。
不同的拓扑优化方法适用于不同的机械结构和设计要求。
人们可以根据具体的设计目标和约束条件,选择适合的拓扑优化方法。
在实际应用中,拓扑优化方法可以用于优化骨架结构、梁结构、壳体结构等各种类型的机械结构。
然而,尽管拓扑优化方法在机械设计中具有广泛的应用和前景,但也存在一些挑战和限制。
首先,拓扑优化方法通常需要高性能的计算机和复杂的仿真软件。
其次,拓扑优化方法的计算过程时间较长,需要进行多次迭代,对于大型结构和复杂结构来说,计算时间可能会非常长。
机械设计中的结构拓扑优化方法
![机械设计中的结构拓扑优化方法](https://img.taocdn.com/s3/m/a54be88788eb172ded630b1c59eef8c75fbf95f0.png)
机械设计中的结构拓扑优化方法机械设计是工程科学中的一个重要分支,涉及了各类机械设备的设计、制造、操作等等。
在设计机械结构时,优化结构拓扑是一种常见的方法,能够有效提高结构的性能和效率。
本文将介绍机械设计中常用的结构拓扑优化方法以及其应用。
结构拓扑优化是一种利用计算机模拟和数学算法来寻求最优结构形状的方法。
它通过改变结构的拓扑形态来实现结构的优化,旨在寻找能够承受载荷同时尽量减少材料使用量的结构形状。
这种优化方法在机械设计中非常有用,可以提高结构的强度、刚度、耐久性等性能指标,同时降低结构的重量和成本。
在结构拓扑优化中,常用的方法有拓扑生成、参数化设计、精确化设计、材料优化等。
拓扑生成是将结构参数化为一组离散的设计变量,并通过最优化算法来寻找最优结构形态的方法。
参数化设计则是通过参数化模型来优化结构形状,以满足特定的性能要求。
精确化设计则是利用精确化数学模型来优化结构形状,以尽可能接近最优结构形态。
材料优化是通过优化材料分布来达到结构性能最优化的目的。
在实际应用中,结构拓扑优化方法可以应用于各种机械设备的设计。
例如,航空航天领域中的飞机结构设计,通过结构拓扑优化方法可以寻找最优的材料分布和结构形状,从而提高飞机的耐久性和飞行性能。
汽车领域中的车身设计,通过结构拓扑优化方法可以减少车身重量,提高汽车的燃油经济性和操控性能。
同样,机械工程中的机床结构设计、机器人结构设计等领域也可以应用结构拓扑优化方法来优化结构形态。
为了实现结构拓扑优化的目标,需要利用计算机辅助工具进行模拟和分析。
计算机辅助工具如有限元分析软件、CAD软件等可以帮助设计师对结构进行模拟和分析,从而了解结构的性能和强度。
通过对结构的模拟和分析,设计师可以根据实际情况进行结构形态和参数的调整,以实现结构的优化。
然而,在实际应用中,结构拓扑优化存在一些挑战和限制。
首先,结构拓扑优化依赖于结构的数学模型和最优化算法,需要设计师对这些数学模型和算法有一定的了解。
材料科学中的拓扑结构优化设计方法研究
![材料科学中的拓扑结构优化设计方法研究](https://img.taocdn.com/s3/m/db76a72815791711cc7931b765ce0508763275f3.png)
材料科学中的拓扑结构优化设计方法研究1. 引言拓扑结构是指材料中原子、分子或晶胞之间的空间排列方式。
在材料科学领域,拓扑结构优化设计方法被广泛研究,旨在寻找最佳的材料拓扑结构,以改善材料的性能和功能。
本文将主要介绍拓扑结构优化设计方法在材料科学中的研究进展。
2. 材料拓扑结构的重要性材料的性能和功能很大程度上受限于其拓扑结构。
通过优化材料的拓扑结构,可以改变其电、磁、热、光等性能,以及机械、化学等功能。
例如,改变二维材料的拓扑结构可以实现从导电到绝缘的转变,从而在电子器件设计中发挥巨大作用。
因此,研究拓扑结构优化设计方法对于材料科学的发展至关重要。
3. 拓扑结构优化设计方法的研究进展3.1 第一类拓扑结构优化设计方法第一类拓扑结构优化设计方法主要基于材料的力学性质进行设计。
通过分析材料内部原子、分子或晶胞之间的相互作用力,可以推断出最佳的拓扑结构。
这种方法在材料的强度、刚度等力学性质的优化方面有很好的应用。
3.2 第二类拓扑结构优化设计方法第二类拓扑结构优化设计方法主要基于材料的功能性质进行设计。
通过将材料拓扑结构与其所需的功能性能之间建立关联,可以找到最佳的拓扑结构。
例如,在光电器件的设计中,可以通过优化材料的拓扑结构来提高其光吸收效率和电子传输性能。
3.3 第三类拓扑结构优化设计方法第三类拓扑结构优化设计方法是近年来兴起的一种新方法。
它基于材料的拓扑结构的拓扑学特性进行设计。
通过对材料的拓扑结构进行数学建模和计算分析,可以得到最佳的拓扑结构。
这种方法在材料的电子能带结构、拓扑绝缘体等方面的研究中具有重要意义。
4. 拓扑结构优化设计方法的应用案例4.1 拓扑结构优化设计在二维材料中的应用近年来,二维材料因其特殊的拓扑结构而备受关注。
通过拓扑结构优化设计方法,可以实现对二维材料的电、磁、光、热等性质的调控。
例如,通过优化石墨烯的拓扑结构,可以实现其从导电到绝缘的转变,从而在电子器件的设计中发挥重要作用。
结构优化设计方法知识点
![结构优化设计方法知识点](https://img.taocdn.com/s3/m/afd9955dc4da50e2524de518964bcf84b9d52d82.png)
结构优化设计方法知识点结构优化设计方法是指通过对结构进行合理的改进和优化,以获得更高的性能和效率。
本文将介绍一些常见的结构优化设计方法的知识点,包括响应面法、灵敏度分析、遗传算法以及拓扑优化方法。
响应面法是一种通过建立数学模型来优化结构设计的方法。
它通过对设计参数进行调整,并通过对结构进行有限元分析,得到结构的响应结果,进而建立响应面模型。
通过分析响应面模型,可以确定结构的最优设计参数。
响应面法具有计算量小、参数敏感性分析快速等优点,适用于对连续参数进行优化设计。
灵敏度分析是一种通过计算结构响应关于设计参数的导数,来评估设计参数对结构性能的影响程度的方法。
通过灵敏度分析可以确定影响结构性能最大的设计参数,并进而调整这些参数,以实现结构的优化设计。
灵敏度分析可以帮助工程师更好地理解结构的性能特点,从而指导结构的优化设计过程。
遗传算法是一种基于遗传学原理的优化算法,适用于复杂结构的优化设计。
遗传算法模拟了自然界中生物进化的过程,通过不断地生成、选择、交叉和变异个体来搜索最优解。
在结构优化设计中,遗传算法可以用于确定结构的拓扑结构和设计参数,以实现结构的优化设计。
遗传算法具有全局搜索能力强、适用于高维问题等优点,广泛应用于结构优化设计中。
拓扑优化方法是一种通过优化结构的形状来减小结构的重量的方法。
拓扑优化方法通过对结构的单元进行添加、删除或者调整,来实现结构拓扑的优化设计。
拓扑优化方法可以帮助工程师找到结构中的关键部位,并通过优化结构拓扑来减小结构的重量,提高结构的性能。
拓扑优化方法广泛应用于航空航天、汽车、建筑等领域。
总结起来,结构优化设计方法包括响应面法、灵敏度分析、遗传算法和拓扑优化方法。
这些方法在结构优化设计中发挥着重要作用,可以帮助工程师更好地优化结构设计,提高结构的性能和效率。
在实际应用中,工程师可以根据具体问题和需求选择合适的方法进行优化设计,以实现结构的优化和提升。
通过灵活应用这些结构优化设计方法,我们可以不断改进工程结构的设计,为各行业的发展提供支持。
结构拓扑原理和常用方法
![结构拓扑原理和常用方法](https://img.taocdn.com/s3/m/f724b40532687e21af45b307e87101f69e31fbfc.png)
结构拓扑原理和常用方法力密度法是一种应用于结构拓扑优化设计的重要方法。
它通过将设计域划分为许多有限尺寸和有限材料性质的单元,并在每个单元内引入设计变量,通过操纵设计变量以控制该单元的材料密度,从而获得整个结构的最佳拓扑设计。
在力密度法中,一般引入一个材料密度约束条件,使得在给定约束条件下,结构的强度和刚度最优。
力密度法适用于静力学、振动、热传导等多种场景中的结构拓扑优化。
位错法是一种以位错理论为基础的结构拓扑优化方法。
位错法认为结构中的位错是引起材料内部应力和变形的主要原因,因此可以通过优化位错的位置和数量,来改变材料的性能和行为。
在位错法中,首先将结构分离为单个晶体中的位错和片层中的位错,并对这些位错进行参数化。
然后通过用有限元法求解弹性力学方程,来计算每个位错的应力场和位移场。
最后,通过优化算法,调整位错的位置和数量,以获得最佳的结构形态。
位错法适用于高强度材料和微缩结构的拓扑优化设计。
图论法是一种基于图论的结构拓扑优化方法。
它将结构的拓扑形态表示为一个图,图中的节点表示结构中的元素,边表示元素之间的关系。
通过定义合适的约束条件和目标函数,利用图的算法和工具进行优化求解,得到最佳的结构拓扑。
图论法可以更加直观地描述结构的形态,且可以应用于多种类型的结构、多个领域和多种优化目标。
例如,最短路径算法可以用于设计管道网络的最优布置,最小生成树算法可以用于设计电力网络的最优布局。
组态法是一种常用的结构拓扑优化方法,其主要思想是通过在给定的几何体上添加或删除材料,来改变结构的形态以满足设计要求。
组态法常用于传统的结构拓扑优化问题,如拓扑重分配、形态优化和几何参数优化等。
它可以通过优化设计变量的取值,来最大程度地改善结构的性能指标,如结构的强度、刚度、稳定性和疲劳寿命等。
总之,结构拓扑原理和常用方法在工程设计中起到了重要的作用。
通过合理地应用这些原理和方法,可以实现结构的最佳拓扑设计,提高结构的性能和可靠性,降低结构的重量和成本,从而满足设计要求。
钢结构设计中的结构拓扑优化
![钢结构设计中的结构拓扑优化](https://img.taocdn.com/s3/m/95c2594753ea551810a6f524ccbff121dc36c574.png)
钢结构设计中的结构拓扑优化在钢结构设计中,结构拓扑优化是一种旨在改善结构性能并减少材料使用量的有效方法。
通过对结构的拓扑进行优化,可以达到减轻负荷、提高强度和刚度的目的。
本文将介绍结构拓扑优化的基本原理、常见的优化方法以及在钢结构设计中的应用。
一、结构拓扑优化的基本原理结构拓扑优化是指在给定的设计空间内,通过调整结构的几何形状和分布,使得结构在满足一定约束条件下,具有最优的性能。
其基本原理包括以下几点:1. 设计变量:设计变量是指通过改变结构的几何形状和布局来实现结构优化的参数。
常见的设计变量包括节点的位置、截面的形状和尺寸等。
2. 材料特性:材料的力学性能对结构的性能和优化结果具有重要影响。
在结构拓扑优化中,常常需要考虑材料的强度、刚度、稳定性等特性。
3. 约束条件:约束条件是指在结构优化过程中需要满足的条件,包括几何约束、强度约束、位移约束等。
这些约束条件可以通过限制设计变量的取值范围来实现。
4. 目标函数:目标函数是结构性能的衡量指标,常用的目标函数包括结构的质量、刚度、稳定性、自振频率等。
通过调整设计变量,使得目标函数取得最优值。
二、常见的结构拓扑优化方法1. 有限元法:有限元法是一种求解结构力学问题的数值方法。
在结构拓扑优化中,有限元法常用于求解结构的强度、位移、应力等参数,作为目标函数和约束条件。
2. 分支定界法:分支定界法是一种通过二叉树结构不断分隔设计空间,以确定最优解的优化方法。
通过逐步减小设计空间,可以找到最优结构的设计变量。
3. 遗传算法:遗传算法是一种模拟自然选择和遗传机制的优化方法。
通过对设计变量进行随机变异和交叉操作,生成新的设计变量,并根据目标函数进行适应度评估,不断迭代以搜索最优解。
4. 拉格朗日乘数法:拉格朗日乘数法是一种通过引入拉格朗日乘子来处理约束条件的优化方法。
通过将约束条件转化为目标函数的形式,将原优化问题转化为无约束问题,从而求解最优解。
三、钢结构设计中的应用案例1. 钢桁架结构拓扑优化:钢桁架是一种常用的钢结构形式,通过拓扑优化可以实现桁架杆件的合理布局和尺寸优化,达到减少材料使用量、提高承载能力的目的。
基于拓扑优化理论的结构优化设计方法研究
![基于拓扑优化理论的结构优化设计方法研究](https://img.taocdn.com/s3/m/30cfc00fef06eff9aef8941ea76e58fafab04510.png)
基于拓扑优化理论的结构优化设计方法研究一、引言结构设计是现代工程领域中不可或缺的重要工作,而结构的优化设计则是结构设计的核心部分之一。
在现代工程技术中,越来越多的重要结构要求高强度、轻量化,而这就需要对结构进行优化设计。
本文将介绍拓扑优化理论在结构优化设计中的应用。
二、拓扑优化理论的基本概念拓扑优化(TO)理论是指在维持结构刚度的前提下,以最小化结构的质量为目标,通过将不重要的材料去除或布局来优化结构形态的理论。
在拓扑优化中,将结构看做是一种连通的有向图,节点代表结构中的位置,通过节点之间的连边表示材料的连通性,通过这些基本的图论思想来完成拓扑优化的分析和优化。
拓扑优化的基本步骤包括:定义工况和约束条件,建立一个合适的材料模型,利用拓扑优化算法对结构进行优化,生成优化后的结构,最后对优化后的结构进行有限元分析,在优化满足约束和工况的同时,达到轻量化和高强度的目的。
三、拓扑优化与结构优化设计在结构优化设计中,拓扑优化应用广泛。
拓扑优化能够通过自动学习和设计合理的材料分布,以最小化材料重量为目标,在合理的强度限制和保证结构稳定的基础上,最大限度地提高结构的性能。
其优化的流程包括以下步骤:1. 定义设计空间和约束条件首先要定义设计空间和约束条件,包括设计变量的取值范围、几何约束、边界条件、荷载、初始材料分布等,同时需要设定优化目标函数、最小化结构的材料量。
在这一步中,需要考虑实际工程应用时的技术和经济条件。
在建立结构模型时,需要考虑结构的几何形状,材料力学性质等因素,把结构看做一个连通的有向图,并设定合适的节点间连通方式。
此外,还需要建立材料模型,以便通过优化设计得到合理的结构材料分布。
3. 拓扑优化算法拓扑优化算法的基本思想是将结构看做是一种连通的有向图,节点代表结构中的位置,材料分布通过节点之间的连边表示连通性。
拓扑优化算法主要包括两种:一种是基于能量的算法,另一种是基于密度的算法。
基于能量的算法主要有拆分合并法(CPF)、滤波器法(IF)和宽带滤波器法(BESO)等;基于密度的算法主要有单元移动法、交替比例因子法等。
机械结构优化设计中的拓扑优化方法研究
![机械结构优化设计中的拓扑优化方法研究](https://img.taocdn.com/s3/m/6f17cc96185f312b3169a45177232f60ddcce71a.png)
机械结构优化设计中的拓扑优化方法研究1. 引言机械结构的优化设计是现代工程领域的一个重要研究方向,旨在通过优化结构形状和材料分布,使得机械结构在满足特定工程要求的前提下,达到最佳的性能指标和效益。
拓扑优化方法作为机械结构优化设计中的一种重要手段,通过改变结构的拓扑布局,寻找最佳的结构形状,成为了研究人员广泛关注的课题。
2. 拓扑优化方法的基本原理拓扑优化方法主要基于结构的材料分布进行形状优化,在不改变结构边界条件的前提下,通过逐步修改结构的材料分布,以提高结构的性能指标。
拓扑优化方法的基本原理是在给定的设计域内,根据指定的约束条件和目标函数,通过添加或删除结构的材料以及调整材料的分布方式,得到最优结构形状。
3. 拓扑优化方法的研究进展随着计算机技术和计算力的快速发展,拓扑优化方法在机械结构优化设计中得到了广泛应用。
综合考察了国内外相关研究成果后发现,拓扑优化方法主要分为基于集成图的方法、基于组合优化的方法和基于演化算法的方法等几大类。
3.1 基于集成图的拓扑优化方法基于集成图的拓扑优化方法通过建立结构的拓扑图,采用图论的方法进行分析和优化设计。
该方法在处理结构的复杂几何形状和约束条件时具有一定的优势,对于大型结构和多目标优化设计尤为适用。
3.2 基于组合优化的拓扑优化方法基于组合优化的拓扑优化方法通过建立逻辑关系和数学模型,寻找最佳的结构拓扑。
该方法通常通过定义结构的拓扑规则、约束条件和目标函数,采用优化算法求解最优解。
该方法在结构尺寸和材料分布方面的优化设计上占有一定的优势。
3.3 基于演化算法的拓扑优化方法基于演化算法的拓扑优化方法通过模拟生物进化过程,利用遗传算法、粒子群算法等优化算法来优化结构形状。
该方法能够有效地搜索并找到全局最优解,对于非线性约束问题和多目标优化问题具有较好的适应性。
4. 拓扑优化方法的应用与展望拓扑优化方法在机械结构优化设计中的应用已经取得了一系列显著成果。
通过改变结构形状和材料分布,拓扑优化方法可以显著提高结构的强度、刚度和自重比等性能指标。
拓扑优化的几种方法
![拓扑优化的几种方法](https://img.taocdn.com/s3/m/73e8e50866ec102de2bd960590c69ec3d5bbdba3.png)
拓扑优化的几种方法
拓扑优化是用来改进力学系统的结构或形状以提高其性能的一种方法。
以下是几种常见的拓扑优化方法:
1. DMLS优化(Density-Mass-Link-Strength):这种方法通过
在物体内部连续地增加或减少材料的密度,来优化结构的性能。
该方法可用于改善结构的刚度、强度和减震能力等。
2. TO(Topology Optimization):这种方法通过在给定的设计
域内选择最佳的材料分布,以满足规定的性能要求。
这种方法可以通过迭代优化算法,如有限元分析和遗传算法等来实现。
3. SIMP法(Solid Isotropic Material with Penalization):这种
方法通过对材料的惩罚函数进行优化,实现结构的拓扑优化。
该方法通过将原始设计域中每个单元的密度设为0或1来实现材料的增加或消除。
4. BESO法(Bi-directional Evolutionary Structural Optimization):这种方法是一种迭代的优化算法,其通过增
加或删除单元来改进结构的拓扑形状。
该方法可以在每轮迭代中实现结构体积的减少,以达到优化的目标。
5. MMA法(Method of Moving Asymptotes):这种方法是一
种基于约束传递的优化算法,它通过在每轮迭代中修改设计变量的约束边界来优化结构的拓扑形状。
该方法可以在达到最佳结构性能的同时满足给定的约束条件。
这些方法在拓扑优化中广泛应用,并且可以根据具体的设计要求和结构特点选择适合的方法。
建筑结构优化设计方法及案例
![建筑结构优化设计方法及案例](https://img.taocdn.com/s3/m/0b2ba06fec630b1c59eef8c75fbfc77da3699752.png)
建筑结构优化设计方法及案例1.拓扑优化方法:拓扑优化是一种通过排列结构单元的方法,寻找出最优结构形态。
该方法能够在满足强度和刚度等约束条件的前提下,最大限度地减少结构的材料消耗。
通过将初步设计的结构分解为数个小单元,并根据各单元的应力大小,逐步优化结构形态,达到最佳的结构性能。
拓扑优化方法广泛应用于钢、混凝土等材料的结构设计中。
案例:日本建筑师高橋惠子设计的远足小屋。
该建筑采用了拓扑优化方法,在满足结构稳定性的同时,最大限度地减少材料消耗。
通过模拟不同力的作用下,结构单元的变化,最终形成了独特的山型结构,既满足了结构的功能性,又具有美观的外观。
2.材料优化方法:材料优化是指通过选择或改进材料的性能,以提高结构的性能。
材料的选择和使用直接影响到建筑结构的强度、刚度、耐久性等方面,因此,通过优化材料的使用,可以使得结构在构建和使用过程中更加经济高效。
案例:LOT-EK建筑师事务所设计的"潘典佛-邢卫"酒庄。
该酒庄利用了旧货集装箱作为建筑材料,不仅降低了建筑成本,还提高了建筑的可持续性。
这种创新的材料使用方法既满足了结构的需求,又为建筑带来了独特的外观。
3.结构形式优化方法:结构形式优化是指通过改变结构的形式,以提高结构的性能。
不同结构形式对于力的传递和分担方式不同,通过优化结构形式可以改善结构的强度、刚度等性能。
案例:跨度草图建筑工作室设计的荡架式房屋。
该建筑采用了荡架式的结构形式,通过将房屋悬挑在支撑柱上,减少了地面的占地面积,提高了房屋的使用效率。
这种创新的结构形式不仅满足了人们对于住宅的需求,还具有较高的建筑性能。
连续体结构拓扑优化方法及应用
![连续体结构拓扑优化方法及应用](https://img.taocdn.com/s3/m/78fc592a640e52ea551810a6f524ccbff121caa0.png)
连续体结构拓扑优化方法及应用一、连续体结构拓扑优化方法简介连续体结构拓扑优化是一种基于材料学、力学和数学等多学科交叉的技术,旨在通过改变物体的形状和结构,达到提高物体性能的目的。
该方法可以有效地减少物体重量,提高其刚度和强度等性能。
二、连续体结构拓扑优化方法步骤1. 定义设计域:确定需要进行优化的区域范围,并将其划分为离散的单元。
2. 设定约束条件:根据设计要求和技术限制,设定约束条件,如最小材料厚度、最大应力等。
3. 设定目标函数:根据设计目标,设定优化目标函数,如最小重量、最大刚度等。
4. 建立拓扑模型:根据设计域和单元尺寸建立拓扑模型,并确定单元之间的连接方式。
5. 进行优化计算:利用数值计算方法(如有限元法)对拓扑模型进行分析和计算,并根据目标函数及约束条件进行优化调整。
6. 评估结果:对优化结果进行评估,检查是否满足设计要求和技术限制,并进行必要的调整。
7. 生成最终设计:根据优化结果生成最终的设计方案,并进行必要的加工和制造。
三、连续体结构拓扑优化方法应用连续体结构拓扑优化方法可以广泛应用于各种领域,如航空航天、汽车制造、建筑工程等。
以下是其中一些具体应用:1. 航空航天领域:通过优化飞机机身和翼面结构,可以减轻飞机重量,提高其性能和燃油效率。
2. 汽车制造领域:通过优化汽车车身结构和零部件设计,可以降低汽车重量,提高其安全性和燃油效率。
3. 建筑工程领域:通过优化建筑结构设计,可以降低建筑物重量和成本,提高其抗震性能和可持续性。
四、总结连续体结构拓扑优化方法是一种有效的材料学、力学和数学等多学科交叉技术,在各个领域都有广泛应用。
该方法需要经过严密的步骤进行计算和评估,以得到最适合的设计方案。
网络拓扑结构的优化方法
![网络拓扑结构的优化方法](https://img.taocdn.com/s3/m/4bc214c1d5d8d15abe23482fb4daa58da1111c53.png)
网络拓扑结构的优化方法网络拓扑结构是指计算机网络中各节点之间连接关系的安排方式。
一个优秀的网络拓扑结构能够提供高效的数据传输、良好的稳定性和可扩展性。
然而,随着网络规模的不断扩大和发展,如何对网络拓扑结构进行优化成为了一个重要的研究领域。
本文将探讨网络拓扑结构的优化方法,并介绍其中一些经典的算法。
一、随机网络拓扑优化算法随机网络拓扑优化算法是指通过随机调整网络节点之间的连接关系,来达到优化网络拓扑结构的目的。
其中,著名的算法之一是“小世界网络模型”。
该算法通过保持网络的大部分连接不变,只随机改变少数连接来实现网络的优化。
小世界网络模型具有较短的平均最短路径、较高的聚集系数和很强的相容性,适用于大规模网络的优化。
二、基于社交关系的网络拓扑优化算法基于社交关系的网络拓扑优化算法是通过分析个体之间的社交关系,优化网络拓扑结构。
社交网络分析算法中的“度中心性”和“介数中心性”等指标,可以帮助确定网络中的核心节点,并借此对网络进行优化。
此类算法适用于社交媒体等网络环境,可以提升网络的可靠性和传输效率。
三、最小生成树算法最小生成树算法是用于解决带权有向图或无向图的最小生成树问题的经典算法。
网络拓扑优化中的最小生成树算法通常采用Prim算法或Kruskal算法,通过选择最小的边来构建网络最小生成树,以实现拓扑结构的优化。
这些算法能够确保网络的连通性,并减少冗余边的存在,提高网络的性能。
四、遗传算法遗传算法是一种基于生物进化过程的优化算法。
在网络拓扑优化中,遗传算法可以通过模拟遗传、交叉和变异等操作,通过优胜劣汰的方式,逐步进化出更优的拓扑结构。
遗传算法能够在搜索空间中进行全局搜索,并找到较好的优化结果。
五、混合优化算法混合优化算法是将多种优化算法进行组合,以取长补短,进一步提高网络拓扑结构的优化效果。
例如,结合最小生成树算法的高效性和遗传算法的全局搜索能力,通过迭代优化过程来实现网络拓扑的优化。
混合优化算法能够充分发挥各算法的优势,提高优化效率和优化结果。
连续体结构拓扑优化方法及应用
![连续体结构拓扑优化方法及应用](https://img.taocdn.com/s3/m/37634769ac02de80d4d8d15abe23482fb4da0233.png)
连续体结构拓扑优化方法及应用一、引言连续体结构是指由连续材料构成的结构,其特点是具有连续的物理和力学性质。
拓扑优化是一种通过改变结构的连通性来优化结构形状的方法。
在过去的几十年中,连续体结构拓扑优化方法得到了广泛的研究和应用。
本文将介绍连续体结构拓扑优化的基本原理和常用方法,并讨论其在工程设计、航空航天、汽车制造等领域的应用。
二、连续体结构拓扑优化的基本原理连续体结构拓扑优化的目标是通过改变结构的连通性,使结构在满足给定约束条件下具有最佳的性能。
其基本原理是将结构划分为离散的单元,通过增加或删除这些单元来改变结构的拓扑形状。
拓扑优化的目标函数通常包括结构的重量、刚度、自然频率等性能指标,约束条件则包括材料的强度、位移限制等。
三、常用的连续体结构拓扑优化方法1. 基于密度法的拓扑优化方法基于密度法的拓扑优化方法是最早提出的一种方法,其基本思想是将结构中的每个单元赋予一个密度值,通过改变密度值来控制单元的存在与否。
当密度值为0时,表示该单元不存在;当密度值为1时,表示该单元完全存在。
通过优化密度分布,可以得到最佳的结构拓扑形状。
2. 基于演化算法的拓扑优化方法基于演化算法的拓扑优化方法是一种启发式的搜索方法,常用的算法包括遗传算法、粒子群优化算法等。
这些算法通过模拟生物进化、群体行为等过程,逐步搜索最佳的结构拓扑形状。
相比于基于密度法的方法,基于演化算法的方法更适用于复杂的结构优化问题。
3. 基于灵敏度分析的拓扑优化方法基于灵敏度分析的拓扑优化方法是一种基于结构响应的方法。
通过计算结构的灵敏度矩阵,可以得到结构在不同单元上的响应变化情况。
进而可以根据灵敏度分析的结果,调整单元的密度分布,以实现结构形状的优化。
四、连续体结构拓扑优化的应用1. 工程设计连续体结构拓扑优化在工程设计中的应用非常广泛。
通过优化结构的拓扑形状,可以减少结构的重量,提高结构的刚度和强度。
这对于提高工程设备的性能和降低成本具有重要意义。
机械结构的拓扑优化设计
![机械结构的拓扑优化设计](https://img.taocdn.com/s3/m/8c6e4efbba4cf7ec4afe04a1b0717fd5360cb2cc.png)
机械结构的拓扑优化设计随着科技的发展和人们对于机械结构性能的不断追求,机械结构的拓扑优化设计成为了现代工程设计中的重要环节。
机械结构的拓扑优化设计涉及到结构形状、材料利用率和性能等多个方面,通过优化设计,可以实现结构轻量化、强度提升和耐久性的改善。
本文将从机械结构的拓扑优化设计的原理与方法、案例分析以及未来的发展趋势三个方面进行探讨。
一、机械结构的拓扑优化设计的原理与方法机械结构的拓扑优化设计是一种以改善结构的性能为目标,在已知边界和载荷条件下自动生成最佳结构形状和材料分布的方法。
其核心思想是通过最小化结构的应力、位移、振动等性能指标,同时满足约束条件,实现结构优化。
在拓扑优化设计中,最常用的方法是有限元分析和优化算法的结合。
有限元法是现代工程设计的重要计算工具,通过将结构分割为有限个单元,并在每个单元上建立数学模型,求解模型的应力和位移分布。
通过有限元法,可以获得结构在给定边界和载荷条件下的性能表现。
在拓扑优化设计中,有限元法用于分析结构的性能指标,如应力、位移和模态等。
优化算法是指在给定的目标函数和约束条件下,通过迭代过程来寻找最佳解的方法。
在机械结构的拓扑优化设计中,常用的优化算法包括遗传算法、粒子群算法、模拟退火算法等。
优化算法通过调整结构的形状和材料分布来达到性能优化的目标。
二、机械结构的拓扑优化设计的案例分析机械结构的拓扑优化设计在实际工程中有着广泛的应用。
以汽车车身结构设计为例,通过拓扑优化设计可以实现车身结构的轻量化,提高汽车的燃油经济性和安全性能。
在汽车车身结构的设计中,结构轻量化是一项重要的目标。
通过拓扑优化设计,可以确定合适的结构形状和材料分布,以最小化结构的质量。
通过将车身结构的材料密度分配在受力最大的区域,可以提高车身结构的强度和刚度。
此外,拓扑优化设计还可以改善汽车的振动噪声性能。
在车身结构的设计中,拓扑优化可以优化结构的模态分布,降低结构的共振频率,减小振动噪声的产生。
网络拓扑结构设计与优化
![网络拓扑结构设计与优化](https://img.taocdn.com/s3/m/c0ad6a0d66ec102de2bd960590c69ec3d4bbdb78.png)
网络拓扑结构设计与优化网络拓扑结构是指网络节点之间相互连接的方式和形式,是网络的基础框架。
好的网络拓扑结构可以提高网络的稳定性、可靠性和性能,因此在网络规划、设计和优化中具有重要意义。
本文将介绍网络拓扑结构的常见类型和设计原则,并探讨网络拓扑结构优化的方法和技巧。
一、常见的网络拓扑结构类型1. 星型结构:所有节点通过集线器或交换机连接至中心节点,适用于小型网络和局域网。
2. 总线型结构:所有节点通过公共电缆连接,适用于小型网络和固定节点的局域网。
3. 环形结构:所有节点依次连接成环状,数据沿环形传输,适用于小型网络和对等节点的局域网。
4. 树型结构:各级节点之间形成层级关系,适用于分布式网络和中小型广域网。
5. 网格型结构:各节点通过多种路径相互连接,形成网格状结构,适用于大规模分布式网络和全球广域网。
6. 蜂窝型结构:节点按规律排列成六边形蜂窝状,多用于移动通信系统和无线网络。
以上网络拓扑结构类型各有优缺点,需根据实际应用情况选择合适的类型和拓扑结构。
二、网络拓扑结构设计原则1. 简单性原则:拓扑结构应尽可能简单明了,避免出现复杂的环路和冗余路径。
2. 稳定性原则:拓扑结构应具有良好的稳定性,避免因部分节点故障导致整个网络瘫痪。
3. 可扩展性原则:拓扑结构应具有良好的可扩展性,能够快速灵活地应对网络扩容和升级。
4. 成本效益原则:拓扑结构应尽可能节约成本,避免出现过度复杂和冗余的结构。
5. 性能优化原则:拓扑结构应根据网络性能需求和使用情况进行优化,以提高网络的传输效率和响应速度。
三、网络拓扑结构优化方法和技巧1. 减少冗余路径:通过优化网络的节点布局和连接方式,尽可能减少冗余路径和重复传输,提高网络传输效率。
2. 加强核心节点:通过增加核心节点的数量和功能,提高网络稳定性和可靠性,保证网络正常运行。
3. 优化数据流路线:根据数据流的特点和实际需求,优化数据传输的路线和方式,减少传输延迟和丢包率,提高网络性能和响应速度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
结构优化的拓扑设计方法1.1结构优化STRUCTURAL OPTIMIZATION简称SO结构优化包括在物理体积域内确定最佳材料分布的过程,以便安全地传输或支持所施加的载荷条件。
为了实现这一目标,还必须考虑到制造和最终使用所带来的限制。
其中一些可能包括增加刚度,减少应力,减少位移,改变其固有频率,增加屈曲载荷,用传统的或先进的方法制造。
目前有四种不同类型的优化方法属于SO的范畴,它们是:尺寸、形状、拓扑和形貌优化。
在尺寸优化[size optimization]中,工程师或设计师知道结构看起来像什么,但不知道组成结构的部件的尺寸。
例如,如果要使用悬臂梁,其长度和位置可以知道,但不知道其横截面尺寸(图1.1a)。
另一个例子是桁架结构,其总体尺寸可能已知,但不知道每个桁架单元(杆)的横截面面积,图1.1b。
再一个例子是壳体结构的厚度分布。
所以基本上,一个结构的任何特征,如果它的大小是必需的,但所有其他方面的结构是已知的。
【国内外的设计软件基本都能实现】图1.1可以使用尺寸优化的结构例子:(a)未知截面尺寸的悬臂梁,(b)每根杆面积未知的桁架结构。
在形状优化[shape optimization]中,未知数是结构域[2,4]边界某一部分的形状或轮廓。
形状或边界可以用一个未知方程表示,也可以用一组位置未知的点表示(图1.2)。
【通用有限元能实现】图1.2结构设计领域的边界表示为一个方程f(x,y)或控制点,可以垂直(或以其他方式)移动到边界。
拓扑优化[topology optimization]是最常见形式的SO[5]。
在离散情况下,例如对于桁架结构,这是通过允许设计变量,如桁架成员的横截面积,有一个值为零或最小规格尺寸(图1.3)。
对于二维连续体结构,拓扑结构的改变可以通过允许薄板厚度在不同位置的值为零来实现,从而确定空穴(孔)的数量和形状。
对于三维(3D)中的连续体类型结构,同样的效果可以通过使用一个类密度变量来实现,这个变量可以将任何值降到零。
【通用有限元能实现】图1.3桁架结构的拓扑优化:(a)原始拓扑;(b)去除部分桁架的最终拓扑另外,结构的元素,例如用来表示它的有限元(FE),可以被移除或添加到域中(图1.4)。
图1.4悬臂梁的最终拓扑图形貌优化topography optimization(主要用于钣金起肋,如压型板等)【通用有限元能实现】1.2拓扑优化在结构尺寸和形状的优化中,可以控制结构构件的尺寸和形状。
他们可以在他们的极限之间有任何价值,但他们必须始终存在。
但是,如果设计者/工程师不知道结构的形状或尺寸应该是什么,那么就需要使用拓扑优化。
拓扑优化的两个主要特征是:(1)材料的弹性特性作为其密度的函数,可以在整个设计区域内变化;(2)材料可以永久性地从设计区域去除。
拓扑优化方法可以分为两类:(1)优化准则法[6,7]和(2)启发式或直觉式方法。
最优性准则是间接的优化方法。
它们满足与结构行为相关的一组标准。
它们通常基于库恩·塔克最优性条件[3],这意味着它们更严格。
它们适用于具有大量设计变量和少量约束的问题。
优化准则拓扑方法有:(a)均匀化[810];(b)惩罚固体各向同性材料(SIMP)[1,8,11];(c)level set方法[1214];(d)桁架结构的增长方法(第2章,桁架结构尺寸、拓扑和几何优化的增长方法)。
启发式方法来自直觉,工程过程的观察,或从生物系统的观察。
这些方法不能总是保证最优性,但可以提供可行的高效解决方案。
一些启发式拓扑优化方法有:(a)满应力设计[3](b)计算机辅助优化(CAO)[15,16];(c)soft kill option;(d)进化结构优化(ESO)[17,18];(e)双向ESO(BESO),[19,20];(f)顺序单元拒绝和允许(SERA)(第3章,结构优化的离散方法);(g)等值线/等曲面拓扑设计(ITD)(第4章,结构优化的连续方法)。
拓扑优化的1.2.1均匀化方法拓扑优化的均匀化方法包括求解一类形状最佳化问题,其中拓扑是由无限多的微尺度空洞形成的多孔结构[810]。
然后,这个最佳化问题包括寻找微孔几何参数的最佳值,这些参数成为设计变量。
如果结构的一部分只有空隙,材料就不会放在那个区域。
或者,这可以被认为是一个空腔出现在该地区。
这就是为什么这被归类为一个topol-ogy优化方法的原因。
如果结构的一部分没有孔隙,那么这就相当于固体材料。
有两个问题需要回答: (1)这些微孔看起来像什么? (2)它们如何填充结构域?将拓扑优化方法应用于连续设计领域。
必须对这些结构进行评估,以确定其有效性,而实现这一点的有效方法是使用有限元法。
对于各向同性材料,如果采用规则的固定网格有限元方格,则每个方格都可以有一种微观结构。
这个单位用宽度(a)、高度(b)和方向(图1.5)的矩形空隙表示各向同性材料结构的单元。
优化问题是寻找整体刚度最大或最小的结构平均柔度,等价于求出最大势能。
然后由Eq给出最佳化问题。
图1.5取向为a3b的材料和孔结构单元1.2.2固体各向同性材料的惩罚(SIMP)均匀化方法的一个直接结果,是SIMP方法的发展[1,8,11]。
它已经成为商业软件中发表和实现最多的拓扑优化方法。
这个想法是每个有限元只使用一个设计变量。
然后用方程式给出SIMP最佳化问题。
(1.4),优化过程迭代运行。
1.2.3满应力设计FSDFsd方法是一种非常直观的尺寸和拓扑优化方法,适用于受应力和最小应变约束的结构。
Fsd的最优性准则规定:“对于最优设计,结构中每个未达到其最小应变量的构件必须在至少一个设计荷载条件下受到充分的应力,”[3]。
这个最优性准则意味着材料应该从结构中没有完全受力的部分移除,除非受到最小量规约束的限制。
但是它需要一个明确的假设,即通过增加或删除这种材料,它只会改变它们的应力,而对结构的其余部分几乎没有或根本没有影响。
以下四个步骤描述FSD方法的工作原理:1、一个结构被分成n个单元(桁架、梁或板式有限元),给出了n个设计变量。
2、对于结构的拉伸或压缩构件,规定了允许的应力极限,可以是相同的,也可以是不同的。
3、结构中的应力通过任何方法(分析分析、有限元分析等)按当前迭代次数计算4、每个设计变量的值为下一次迭代计算使用。
5、如果结构是静定的,则方程的更新方案。
(1.5)在一次迭代中给出精确解。
或者,步骤3和步骤4是重复,直到应力收敛到一个理想的公差。
1.2.4计算机辅助形状优化(CAO)Mattheck[15]发展了CAO方法,根据结构的应力分布情况,通过体积膨胀来模拟生物生长。
膨胀过程模拟向结构中添加材料,收缩过程或负膨胀过程模拟从结构中去除材料的过程。
利用有限元分析可以很容易地得到假热应力分布[15,16]。
该方法通过对结构的分析和修改,进行了较为全面的工作。
这一过程的工作方式如下:1、定义两种结构有限元模型:a、原有的有限元模型在适当的支承和载荷下表示结构设计域;b、一个模型的热膨胀过程与一套单独的支持条件,将允许所需的膨胀,同时抑制增长到结构边界内。
它的弹性模量设定为生长层中初始值的1/400。
先前的机械负载设置为零。
只有构件的软表面层的热膨胀系数大于零。
其结果是一个软的外层,在过载区域是热的,而在轻载区域是相对冷的。
2、计算了(a)模型的应力分布。
3、应用步骤2的应力分布,计算温度分布。
4、将步骤3中的拟热载荷应用于模型,并进行了有限元热分析。
5、利用步骤4的人工膨胀引起的位移,更新了两个有限元模型的节点坐标。
为了确保这些位移只导致拓扑结构中适当的小变化,使用方程式将它们按适当的比例缩放。
6、重复步骤2至5,直到结构表面获得均匀的应力状态。
1.2.5 soft kill option SKO拓扑优化的SKO方法模拟了自适应骨矿化的过程,根据受力结构的应力分布改变其弹性模量[21]。
1.2.6渐进结构优化(ESO)Eso方法遵循的概念是,从设计领域缓慢去除低效材料将最终导致优化设计。
这个方法非常简单,既遵循了设计师的原则(消除浪费材料),也遵循了消防处的原则。
Eso方法的工作原理如下:定义了结构的最大设计区域,并用有限元网格划分,所有的边界约束、荷载和材料支撑都被应用。
用于结构优化的标准应用:冯米塞斯应力,位移,频率或屈曲灵敏度,热等。
使用有限元分析或其他方法分析结构。
1.2.7双向ESO 【BESO】Eso方法的一个问题是它是单向的。
一旦mate-rial被移除,它就不能再被引入到域中。
解决这个问题的一个方法是允许材料被引进,或引进到设计领域。
材料引入的区域围绕着受到高度强调的要素。
这个过程非常复杂除了加法过程之外,与ESO类似。
BESO方法的工作原理如下:定义了结构的最大设计区域,并用有限元网格划分,采用所有的边界约束、荷载和材料特性。
Beso方法允许用户指定连接载荷到支承的最小有限元数,或者用有限元填充整个初始设计域。
所有未包含在初始起始域中的FE都需要存在,但需要停用,以便在以后阶段重新引入该域。
用于结构优化的标准应用:冯米塞斯应力,位移,频率或屈曲灵敏度,热等。
使用有限元分析或其他方法分析结构。
桁架结构尺寸、拓扑和几何优化的增长方法桁架拓扑优化是结构设计中的一个经典课题。
最优网格连续体的基本性质的研究是由Michell[1]提出的,现代布局理论是由Prager和Rozvany[2,3]提出的。
拓扑和尺寸优化图2.2米歇尔悬臂梁的初始磁畴图2.3米歇尔悬臂梁初始区域的最优拓扑虚线是那些由于违反结构必须是静定的约束而被删除的线。
使用正交性和最大不确定度结构优化的离散化方法Bendse和Kikuchi[1]首次将数值有限元方法应用于结构拓扑优化。
这种方法逐渐被固态各向同性惩罚微结构方法(SIMP)所取代,SIMP方法最初由bendse[2]引入,但由Zhou和Rozvany[3]独立发展。
在SIMP算法中,单元是均匀的、各向同性的,设计变量由各单元的密度(或厚度)组成,其中间值是惩罚性的。
与SIMP相对应的材料内插格式由bendse和Sigmund[4]给出。
连续结构优化法Lin和Chao[1]认为拓扑优化是形状优化的延伸。
首先对结构进行拓扑优化,然后进行形状优化。
在另一项研究[2]中,做了相反的工作,首先对形状进行优化,然后利用均匀化方法[3]进行拓扑优化,以确定材料的取向。
无论优化的顺序是什么,形状先于拓扑,反之亦然,形状依赖于材料分布,同样,材料分布依赖于形状。
由于这个原因,一种先形状后拓扑优化的迭代方法,或者反之亦然;可以证明比只使用一种方法更有效,而且只有当一种方法完成后,再使用另一种方法时,特别是如果形状或拓扑的微小变化可能对结构的行为产生重大影响时。
