梁平法表示简单总结
平法总结
一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁平法表示简单总结
1 看结构设计说明中的有关内容。明确底部加强区在剪力墙施工图中的部位及高度范围；
明确底部加强区在剪力墙施工图中的部位及高度范围；
没有明确得就要问设计
2 检查各构件的平面布置与定位尺寸。根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。特别应注意变截面处上下截面与轴线的梁轴线的关系。
4 柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；
5 柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。
所以建施与结施图一定要结合起来看！
梁平法施工图的看图要点
看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等
看图要点：
1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；
植筋——是一种加固改造工艺，不是新建工艺，一个管理得好得项目部，应该避免新建植筋。
植筋技术出现在《混凝土结构加固设计规范》（GB 50367-2006）
植筋的费用是相当高的
，梁得平法看图要点，我们今天宣传了14条，希望对有需要得群友，有所帮助！
剪力墙平法施工图看图要点
看图原则：先校队平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。
这主要是一些装饰线条等非矩形截面类梁构件
11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸
动手画画，看图识图，用图来配合思考
12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。若有管道穿梁，应预埋套管，并应满足构造要求。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
施工图梁平法.
梁平法标注
（三）附加箍筋或吊筋，将其直接画在平面 图中的主梁上，用线引注总配筋值（附加 箍筋的肢数注在括号内），当多数附加箍 筋或吊筋相同时，可在梁平法施工图上统 一注明，少数与统一注明值在同时，再原 位引注。 施工时应注意：附加箍筋或吊筋的几何尺 寸应按照标准构造详图，结合其所在位置 的主梁和次梁的截面尺寸而定。
梁平法标注
一、梁平法施工图的表示方法
平面注写方式
二、平面注写方式 1.平面注写方式：
截面注写方式
系在梁平面布置图上，分别在不同编号的梁中 各选一根梁，在其上注写截面尺寸和配筋具体数值 的方式来表达பைடு நூலகம்平法施工图。 平面注写包括集中标注与原位标注
梁平法标注
2.集中标注内容：
（1）梁编号
（2）梁截面尺寸 （3）梁箍筋 （4）梁上部通常筋或架立筋配置 通长筋可为相同或不同直径采用搭接连接、机 械连接或对焊连接的钢筋。 （5）梁侧面纵向构造钢筋或受扭钢筋配置
（6）梁顶面标高高差（该项为选注值）
梁平法标注
梁编号及多跨通用的梁截面尺寸、箍筋、 跨中面筋基本值采用集中标注，可从该梁 任意一跨引出注写；梁底筋和支座面筋均 采用原位标注。对与集中标注不同的某跨 梁截面尺寸、箍筋、跨中面筋、腰筋等， 可将其值原位标注。
梁平法标注
⑵ 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项 组成，应符合下列规定
梁平法标注
（二）梁下部纵筋 1、当下部纵筋多于一排时，用斜线“/” 将各排纵筋自上而下分开。 2、当同排纵筋有两种直径时，用加号 “+”将两种直径的纵筋相联，注写时角筋 写在前面。 3、当梁下部纵筋不全部伸入支座时，将 梁支座下部纵筋减少的数量写在括号内。 4、当梁的集中标注中已按规定分别注写 了梁上部和下部均为通长的纵筋值时，则 不需在梁下部重复做原位标注。
教你读懂平法标注(梁)
教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁平法施工图的表示方法
梁平法施工图的表示方法（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注表达梁的通用数值。
原位标注表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注集中标注的形式如图所示。
①梁截面标准规则当梁为等截面时，用b×h表示。
当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高。
当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线/分隔，肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线/将其分隔开表示。
例如 13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。
又如 13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用+号相联标柱，并将通长筋写在+号前面，架立筋写在+号后面并加括号。
例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
图附.2.11上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号；隔开。
图附.2.11表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
④梁侧钢筋的标注规则。
梁平法表示简单总结
梁平法表示简单总结梁平法表示简单总结梁平法表示简单总结一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25（-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁平法表示简单经典总结
梁平法表示简单经典总结一、梁上主筋和梁下主筋同时表示方法 ⑴ 3 ① 223①20 表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20⑵ 20 12, 3①18 表示上部钢筋为 20 12, 下部钢筋为 3①1& ⑶ 4 ① 25, 4①25表示上部钢筋为 4 ① 25, 下部钢筋为 4 ①25。
⑷3 ① 25, 5①25 表示上部钢筋为 3 ① 25,下部钢筋为5 ① 25。
二、 梁上部钢筋表示方法：(标在梁上支座处)⑶ 6 ① 25 4/2 表示上部钢筋上排为4①25,下排为 2①25。
⑷ 2 ① 22+ 2 ① 22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法：⑴ G20 12 表示梁两侧的构造钢筋, 每侧一根 0 12。
⑵ G4O 14 表示梁两侧的构造钢筋, 每侧两根 ① 14。
⑶ N2 ① 22表示梁两侧的抗扭钢筋, 每侧一根 ① 22。
⑷ N4① 18 表示梁两侧的抗扭钢筋, 每侧两根① 18。
四、梁下部钢筋表示方法： (标在梁的下部)⑴ 4①25 表示只有一排主筋, 4①25全部伸入支座内。
表示有两排钢筋，上排筋为 2①25,下排筋4①25。
表示有两排钢筋，上排筋为2①25,不伸入支座，下排筋4①25,5①25表示有两排筋，上排筋为5根。
2①25伸入支座，3①22,一、箍筋表示方法：⑴ 0 10@100/200(2) 全为双肢箍。
⑵ 0 10@100/200(4)全为四肢箍。
⑶ 0 8@200(2) ⑷ 0 8@100(4)/150(2)双肢箍。
(5)L 0 8@100/200表示箍筋为 表示箍筋为010，加密区间距 100,非加密区间距 0 10 ，加密区间距100，非加密区间距0 8，间距为 200，双肢箍。
表示箍筋为 0 8，加密区间距表示箍筋为表示螺旋箍筋100，四肢箍，非加密区间距200， 200，150，2①202 ① 22+ （4 ①表示两根 ①20的钢筋, 表示2①22为通长，4$ 12通长布置，用于双肢箍。
梁平法标注知识
N4C14 ; ：这里表示的是梁的侧面纵筋采用4根直径为14MM的三级钢筋，受力类型为抗扭设计，N：代表抗扭的意思，如果是G则代表构造腰筋；
XQJ9 W5CK HJ3T R5P3 ZFZR DS63 VD0V 0ZGX T4DR KFJW QEA3 Z8E1 H51P 2HLW FGS5 TUXC X4F4
HG70 EJY9 0217 8W53 YFRW 9HJW Y53W JZKD 4GWU PJU0 KLR3 GDZY A1P8 AWGV EL98 63QE 82QD
最后提供一组CAD2008激活码
产品: AutoCAD 2008
序列号: 666-66666666
申请号: S4UE 0X8R WRS9 VFP3 YH2K 288H
注册激活码：
HZQ6 9YD4 ZVKV RTP3 KS3E DZH2 JD48 EGXX L4WJ AXGR 7HNY DVL8 5RF3 R44D 3428 G5GA KFHGX9AE 1AGZ QARY VJP3 NU6K CRNZ FT5Q 5DEH QHPG T629 LXYR K2VD VQHU AE99 1GGC VHH4 N0LS
JL1(7B):400*900 B8@200(4) B:4C25 ; T:4C20 ; N4C14 ;LA8@400
JL1(7B):400*900 ：表示基础梁7跨，两端有悬挑 梁截面宽400高900；
B8@200(4) ：表示箍筋是B一般代表2级钢筋也有可能图纸上表示不一样，这个你要看一下图纸下的说明；B8：表示B级钢筋直径8MM的，＠200(4)：表示间距200，使用4肢箍形式；
平法施工图的表示方法
（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注——表达梁的通用数值。
原位标注——表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注集中标注的形式如图附.2.10◆所示。
①梁截面标准规则。
当梁为等截面时，用b×h表示。
当为加腋梁时用b×h Y c1×c2表示，其中c1为腋长，c2为腋高（下图）。
当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
集中注写的形式KL-1(3)300×600 —梁编号（跨数）截面宽×高。
φ8@100/200(2) —箍筋直径、加密区间距/非加密区间距（箍筋肢数）。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
（-0.05）——梁顶标高与结构层标高的差值，负号表示低于结构层标高。
②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。
例如13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。
又如13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。
例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
若梁上部仅有架立筋无通长钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。
图附.2.11表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
梁平法表示法
求助得到的答案一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
6.4.2梁平法施工图的表示方法
结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式：是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上直接注写截面尺寸和配筋的具体数值。
平面注写原位标注（特殊数值）集中标注（通用数值）梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。
梁集中标注的内容：（1）梁编号（必注值）;（2）梁截面尺寸（必注值）;（3）梁箍筋（必注值）;（4）梁上部通长筋或架立筋配置（必注值）;（5）梁侧面纵向构造钢筋或受扭钢筋配置（必注值）;（6）梁顶面标高高差（选注值）。
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成，并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx（xx）、(xxA)或（xxB）屋面框架梁WKL xx（xx）、(xxA)或（xxB）框支梁KZL xx（xx）、(xxA)或（xxB）非框架梁L xx（xx）、(xxA)或（xxB）悬挑梁XL xx井字梁JZL xx（xx）、(xxA)或（xxB）注：(xxA)为一端有悬挑，(xxB)为两端有悬挑，悬挑不计入跨数。
例如：KL7(5A)表示第7号框架梁,5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）悬挑梁不等高截面注写示意表示第四号框架梁，3跨，有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋（热轧光圆钢筋)，直径为10mm,加密区间距为100mm，非加密区间距为200mm，均为两肢箍表示梁上部配置2根直径为22mm HRB400（热轧带肋钢筋）为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋（热轧光圆钢筋)的纵向构造钢筋，每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）梁原位标注的内容：（1）梁支座上部纵筋：该部位含通长筋在内的所有纵筋：当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
梁平法施工图钢筋表示法.
梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁平法总结
梁平法总结引言梁平法是一种常用于解决结构静力平衡问题的方法。
它是通过将结构划分为多个小单元，并基于力的平衡原理独立解析每个小单元，最终得到整个结构的力学行为。
本文将对梁平法的原理、步骤和应用进行总结和介绍。
梁平法原理梁平法基于力的平衡原理，它将结构细分为多个小单元，每个小单元都是一个梁单元。
在每个梁单元中，假设梁上任意两点之间的距离非常小，可以看作是直线段。
根据牛顿第二定律和力的平衡条件，可以得到每个梁单元的受力特征。
在梁平法中，通常假设梁单元的长度是恒定的，并且梁单元在轴向（即沿梁的方向）上只受轴向力，不受剪力和弯矩。
这样，在每个梁单元上，可以应用力的平衡条件，解析求解出轴向力和剪力。
梁平法的步骤梁平法的求解过程可以分为以下几个步骤：1.划分梁单元：将整个结构划分为多个小梁单元。
这些小梁单元可以是等长的，也可以是不等长的，具体划分方法根据实际情况选择。
2.建立坐标系：对于每个梁单元，建立适当的坐标系来描述其力学特征。
一般来说，可以选择以梁的轴线为x轴，并选择适当的y轴和z轴。
3.写出力的平衡方程：根据每个梁单元的受力情况，写出力的平衡方程。
一般来说，力的平衡方程包括轴向力平衡方程和剪力平衡方程。
4.求解力的平衡方程：根据力的平衡方程，求解出每个梁单元的轴向力和剪力。
这可以通过代数方法或图解法来完成。
5.梁单元的组装：将所有梁单元的轴向力和剪力按照一定的方式组装起来，得到整个结构的力学行为。
6.结果的分析：分析整个结构的力学行为，包括轴向力和剪力的分布情况，以及结构的变形情况。
梁平法的应用梁平法广泛应用于解决梁结构的静力平衡问题。
它可以用于分析和设计各种类型的梁结构，包括悬臂梁、简支梁、连续梁等。
梁平法在工程实践中具有重要的应用价值。
通过梁平法可以求解出梁结构中各个部分的轴向力和剪力，从而评估结构的受力情况和安全性能。
在梁结构的设计中，可以根据梁平法的结果进行必要的调整，以满足结构的强度和刚度要求。
平法施工图的表示方法
1梁平法施工图得表示方法梁平面整体配筋图就是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁得截面尺寸、配筋得一种方法。
下图为采用传统方法表示框架梁得详图。
下图就是采用平面整体表示方法。
采用平法表示梁得施工图时,需要对梁进行分类与编号,其编号得方法应符合表附、2、2◆得规定。
(1)平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标注——表达梁得通用数值。
原位标注——表达梁得特殊数值。
当集中标注得某项数值不适用于梁得某部位时,则将该项数值进行原位标柱,施工时原位标柱取值优先。
1)集中标注集中标注得形式如图附、2、10◆所示。
①梁截面标准规则。
当梁为等截面时,用b×h表示。
当为加腋梁时用b×h Y c1×c2表示,其中c1为腋长,c2为腋高(下图)。
当有悬挑梁且根部与端部不同时,用斜线分割根部与端部得高度值,即b×h1/h2。
集中注写得形式KL-1(3)300×600 —梁编号(跨数)截面宽×高。
φ8100/200(2) —箍筋直径、加密区间距/非加密区间距(箍筋肢数)。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
(-0、05) ——梁顶标高与结构层标高得差值,负号表示低于结构层标高。
②箍筋得标柱规则当箍筋分为加密区与非加密区时,用斜线“/”分隔,肢数写在括号内。
当抗震结构中得框架梁采用不同得箍筋间距与肢数时,也可用斜线“/”将其分隔开表示。
例如 13φ8150/200(4),表示梁得两端各有13个φ8箍筋,间距为150;梁跨中箍得间距为200,全部为4肢箍。
又如 13φ8150(4)/150(2),表示梁两端各有13个φ8得4肢箍,间距150;梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋与架立筋得标注规则在梁上部既有通长钢筋又有架立筋时,用“+”号相联标柱,并将通长筋写在“+”号前面,架立筋写在“+”号后面并加括号。
详解梁平法施工图
详解梁平法施工图梁平法施工图的表示方法梁平法施工图是在梁平面布置图上采用在相同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁的构造。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先。
梁编号的规定：在平法施工图中，各类型的梁应按下表进行编号。
梁平面注写方式1.平面注写方式集中标注的具体内容梁集中标注内容为六项，其中前五项为必注值，如图所示。
框架梁集中标注（1）梁编号注写梁编号，该项为必注值。
其中，对井字梁，编号中关于跨数的规定见梁编号规定。
梁编号带有注在“（）”内的梁跨数及有无悬挑信息。
应注意，当有悬挑端时，无论悬挑多长均不计入跨数。
（2）截面尺寸注写梁截面尺寸，该项为必须值。
当为等截面梁时，用b×h表示，其中b为梁宽，h为梁高。
当为加腋梁时，用b×h YL1×L2表示，其中L1为腋长，L2为腋高，如图所示。
加腋梁截面尺寸注写示意当为悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h 1/h2，其中h1为梁根部较大高度值，h2为梁根部较小高度值。
如图所示。
悬挑梁不等高截面尺寸注写示意（3）箍筋注写梁箍筋，该项为必注值。
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图当为抗震箍筋时，加密区与非加密区用“／”分开，箍筋的肢数注在“（）”内。
当为非抗震箍筋，且在同一跨度内采用不同间距或肢数时，梁端与跨中部位的箍筋配置用“／”分开，箍筋的肢数注在“（）”内，其中近梁端的箍筋应注明道数（与间距配合自然确定了配筋范围）（4）上部跨中通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋）该项为必注值。
梁平法表示简单经典总结
梁平法表示简单经典总结一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。

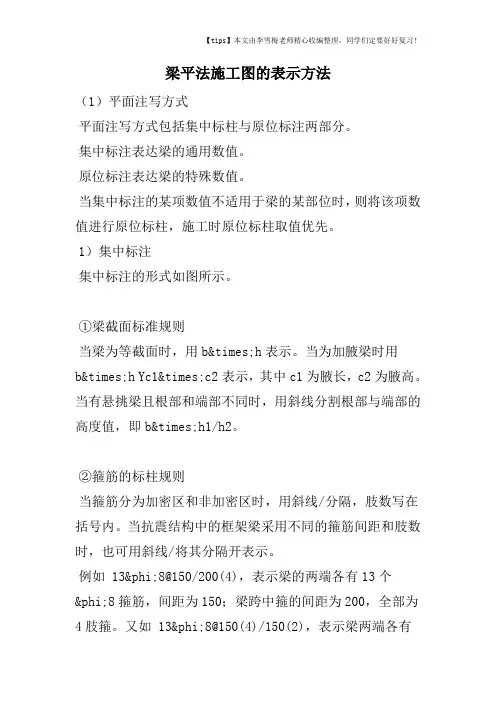

6.4.2梁平法施工图的表示方法
结构施工图钢筋混凝土结构构件平面整体表示法——梁平法施工图的表示方法平面注写方式：是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上直接注写截面尺寸和配筋的具体数值。
平面注写原位标注（特殊数值）集中标注（通用数值）梁平法施工图的表示法梁平法施工图——在梁平面布置图上采用平面注写方式或截面注写方式表达的梁的配筋图。
梁集中标注的内容：（1）梁编号（必注值）;（2）梁截面尺寸（必注值）;（3）梁箍筋（必注值）;（4）梁上部通长筋或架立筋配置（必注值）;（5）梁侧面纵向构造钢筋或受扭钢筋配置（必注值）;（6）梁顶面标高高差（选注值）。
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成，并应符合下表的规定梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL xx（xx）、(xxA)或（xxB）屋面框架梁WKL xx（xx）、(xxA)或（xxB）框支梁KZL xx（xx）、(xxA)或（xxB）非框架梁L xx（xx）、(xxA)或（xxB）悬挑梁XL xx井字梁JZL xx（xx）、(xxA)或（xxB）注：(xxA)为一端有悬挑，(xxB)为两端有悬挑，悬挑不计入跨数。
例如：KL7(5A)表示第7号框架梁,5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）悬挑梁不等高截面注写示意表示第四号框架梁，3跨，有一段悬挑梁表示梁的截面尺寸为250×700表示梁的箍筋为HPB300级钢筋（热轧光圆钢筋)，直径为10mm,加密区间距为100mm，非加密区间距为200mm，均为两肢箍表示梁上部配置2根直径为22mm HRB400（热轧带肋钢筋）为通长钢筋表示梁的两个侧面共配置4根直径为10mm HPB300级钢筋（热轧光圆钢筋)的纵向构造钢筋，每侧配置2根表示该梁顶面比楼面标高低0.1m有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）梁原位标注的内容：（1）梁支座上部纵筋：该部位含通长筋在内的所有纵筋：当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
