51单片机驱动ADC0832模数转换程序lcd1602显示

合集下载

51单片机驱动LCD1602程序设计(C语言)

51 单片机驱动 LCD1602 程序设计（C 语言）
字符液晶绝大多数是基于 HD44780 液晶芯片的，控制原理是完全相同的，因此 HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。字符型 LCD 通常有 14 条引脚线或 16 条引脚线的 LCD，多出来的 2 条线是背光电源线 VCC(15 脚)和地线 GND(16 脚)，其控制原理与 14 脚的 LCD 完全一样，定义如下表所示：
for(i=0;i<count;i++) {
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80; else x |= 0xC0; //在第二行显示是地址码+0xC0; Write_com(x); //发送地址码 Write_dat(*p); //发送要显示的字符编码 x++; p++; }
01110
○■■■○
10001
■○○○■
10001
■○○○■
10001
■○○○■
11111
■■■■■
10001
■○○○■
10001
■○○○■
上图左边的数据就是字模数据，右边就是将左边数据用“○”代表 0，用“■”代表 1。看出是个“A”
字了吗？在文本文件中“A”字的代码是 41H，PC 收到 41H 的代码后就去字模文件中将代表 A 字的
字符型 LCD 的引脚定义
HD44780 内置了 DDRAM、CGROM 和 CGRAM。DDRAM 就是显示数据 RAM，用来寄存待显示的字符代码。共 80 个字节，其地址和屏幕的对应关系如下表：
也就是说想要在 LCD1602 屏幕的第一行第一列显示一个"A"字,就要向 DDRAM 的 00H 地址写入“A”字的代码就行了。但具体的写入是要按 LCD 模块的指令格式来进行的。在 1602 中我们用前 16 个就行了。第二行也一样用前 16 个地址。对应如下：

51单片机驱动1602液晶显示器c程序

51单片机驱动1602液晶显示器c程序/*程序效果：单片机控制液晶显示器1602 显示字母数字，用户自行更改io程序原创安全：51hei*/#includereg52.h //头文件#define uchar unsigned char //宏定义#define uint unsigned intuchar code table[]=“51HEI XING XING “ ; //显示的字母uchar code table1[]=“51HEI MCUXUE YUAU” ;sbit lcdrs=P1; //寄存器选择引脚sbit lcdwr=P1;//读写引脚sbit lcde=P1 ; //片选引脚void delay(uchar x) //延时子函数{uchar i,j;for(i=x;i0;i--) for(j=110;j0;j--);}void write_com(uchar com) //写指令子函数{ //根据1602 液晶显示器协议编写P2=com; lcdrs=0;lcdwr=0;delay(5);lcde=0; delay(5);lcde=1; }void write_dat(uchar dat) //写数据子函数{P2=dat; lcdrs=1;lcdwr=0;delay(5);lcde=0;delay(5);lcde=1;}void init() //初始化子函数{write_com(0x01); //清屏write_com(0x3f); //功能设置write_com(0x0d); //显示控制write_com(0x06); //输入方式设置}void main(){ uchar i; //定义局部变量init();write_com(0x80+0x02+0x10); //指针的位置for(i=0;i15;i++) //显示{ write_dat(table[i]); delay(50); //延时，用于调节速度不匹配}write_com(0x80+0x40+0x10);for(i=0;i16;i++){ write_dat(table1[i]); delay(50);}for(i=0;i16;i++){ write_com(0x18); delay(50);} while(1);}tips:感谢大家的阅读，本文由我司收集整编。

51-单片机和DAC0832输出方波、矩形波和正弦波由液晶1602显示的C语言程序

显示频率，幅度可调，可产生四种波形，正弦波，方波，锯齿波，三角波，希望你能喜欢，给你发了一张效果图，喜欢的话别忘了采纳我的回答啊#include<reg52.h>#define uchar unsigned char#define uint unsigned int#define DAdata P0 //DA数据端口sbit DA_S1= P2^0; // 控制DAC0832的8位输入寄存器，仅当都为0时，可以输出数据(处于直通状态)，否则，输出将被锁存sbit DA_S2= P2^1; // 控制DAC0832的8位DAC寄存器，仅当都为0时，可以输出数据(处于直通状态)，否则，输出将被锁存sbit key= P3^2;uchar wavecount; //'抽点'计数uchar THtemp,TLtemp;//传递频率的中间变量uchar judge=1; //在方波输出函数中用于简单判别作用uchar waveform; //当其为0、1、2时，分别代表三种波uchar code freq_unit[3]={10,50,200}; //三种波的频率单位uchar idata wavefreq[3]={1,1,1}; //给每种波定义一个数组单元，用于存放单位频率的个数uchar code lcd_hang1[]={"Sine Wave " "Triangle Wave " "Square Wave " "Select Wave: " "press No.1 key! "};uchar idata lcd_hang2[16]={"f= Hz "};uchar code waveTH[]={0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xec,0xf6,0xf9,0xfb,0xfc,0xfc,0xfd,0xfd,0xfd,0xfe};uchar code waveTL[]={0x06,0x8a,0x10,0x4e,0x78,0x93,0xa8,0xb3,0xbe,0xc6, //正弦波频率调整中间值0xac,0xde,0x48,0x7a,0x99,0xaf,0xbb,0xc8,0xd0,0xde, //三角波频率调整中间值0x88,0x50,0x90,0x32,0x34,0xbe,0x4a,0xa3,0xe5,0x2c};/**************************************************************************************** *********/uchar code triangle_tab[]={ //每隔数字8，采取一次0x00,0x08,0x10,0x18,0x20,0x28,0x30,0x38,0x40,0x48,0x50,0x58,0x 60,0x68,0x70,0x78,0x80,0x88,0x90,0x98,0xa0,0xa8,0xb0,0xb8,0xc0,0xc8,0xd0,0xd8,0x e0,0xe8,0xf0,0xf8,0xff,0xf8,0xf0,0xe8,0xe0,0xd8,0xd0,0xc8,0xc0,0xb8,0xb0,0xa8,0xa0,0x9 8,0x90,0x88,0x80,0x78,0x70,0x68,0x60,0x58,0x50,0x48,0x40,0x38,0x30,0x28,0x20,0x 18,0x10,0x08,0x00};uchar code sine_tab[256]={//输出电压从0到最大值（正弦波1/4部分）0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa 5,0xa8,0xab,0xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6,0xd8,0xda,0xdd ,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4,0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd, 0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,//输出电压从最大值到0（正弦波1/4部分）0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7 ,0xf6,0xf5,0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8,0x d6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9 c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80,//输出电压从0到最小值（正弦波1/4部分）0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5 a,0x57,0x55,0x51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29,0x27,0x25,0x 22,0x20,0x1e,0x1c,0x1a,0x18,0x16 ,0x15,0x13,0x11,0x10,0x0e,0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x 03,0x02,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00,//输出电压从最小值到0（正弦波1/4部分）0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02 ,0x02,0x03,0x04,0x05,0x 06,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15 ,0x16,0x18,0x1a,0x1c,0x1e,0x20,0x22,0x25,0x27,0x 29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x 63,0x66 ,0x69,0x6c,0x6f,0x72,0x76,0x79,0x7c,0x80};void delay(uchar z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void triangle_out() //三角波输出{DAdata=triangle_tab[wavecount++];if(wavecount>64) wavecount=0;DA_S1=0; //打开8位输入寄存器DA_S1=1; //关闭8位输入寄存器void sine_out() //正弦波输出{DAdata=sine_tab[wavecount++];DA_S1=0; //打开8位输入寄存器DA_S1=1; //关闭8位输入寄存器}void square_out() //方波输出{judge=~judge;if(judge==1) DAdata=0xff;else DAdata=0x00;DA_S1=0; //打开8位输入寄存器DA_S1=1; //关闭8位输入寄存器}/************1602液晶的相关函数*************/#define lcd_ports P1sbit rs=P2^2;sbit rw=P2^3;sbit lcden=P2^4;void write_com(uchar com){rs=0; //置零，表示写指令lcden=0;lcd_ports=com;delay(5);lcden=1;delay(5);lcden=0;}void write_date(uchar date){rs=1; //置1，表示写数据（在指令所指的地方写数据）lcden=0;lcd_ports=date;delay(5);lcden=1;delay(5);lcden=0;void disp_lcd(uchar addr,uchar *temp1){uchar num;write_com(addr);delay(1); //延时一会儿???for(num=0;num<16;num++){write_date(temp1[num]);//或者这样写write_date(*(temp1+num));delay(1);}}void init_lcd(){//uchar num;lcden=0; //可有可无???rw=0; //初始化一定要设置为零，表示写数据write_com(0x38); //使液晶显示点阵，为下面做准备write_com(0x0c); //初始设置write_com(0x06); //初始设置write_com(0x01); //清零write_com(0x80); //使指针指向第一行第一格disp_lcd(0x80,&lcd_hang1[3*16]); //在第一行显示disp_lcd(0xc0,&lcd_hang1[4*16]); //在第二行显示}/********************1602液晶函数声明结束*********************/ void main(){uchar i=0;DA_S2=0; //使DAC寄存器处于直通状态DAdata=0;DA_S1=1; //关闭8位输入寄存器init_lcd();waveform=0;TMOD=0x01; //设置定时器0为16位工作方式IT0=1; //设置外部中断0为下降沿触发ET0=1; //开定时器中断EX0=1;EA=1;while(1){//DAout(0xff); //可输出TTL波形//DAout(0x80);//T_temp=32;}}void timer0() interrupt 1{TH0=THtemp;TL0=TLtemp;if(waveform==0) sine_out();else if(waveform==1) triangle_out();else if(waveform==2) square_out();}void key_int0() interrupt 0{uchar keytemp;uint total_freq; //总频率EA=0; TR0=0; //关总中断与定时器delay(5); //延时够吗???if(key==0) //确实有按键按下而引发中断{keytemp=P3&0xf0; //获取P3口高四位的值switch(keytemp){case 0xe0: //选择波形waveform++;if(waveform>2) waveform=0;break;case 0xd0: //频率按规定单位依次增加wavefreq[waveform]++;if(wavefreq[waveform]>10) wavefreq[waveform]=1; // /*这边要用“>10”，因为它比“=11”可靠break;case 0xb0: //频率按规定单位依次衰减wavefreq[waveform]--;if(wavefreq[waveform]<1) wavefreq[waveform]=10; //这边要用“<1”，因为它比“=0”可靠性更高break;case 0x70: //TTL输出DA_S2=1; //使DAC寄存器关闭break;}THtemp=waveTH[waveform*10+(wavefreq[waveform]-1)]; //方括号中选取第几个数后，并把该值赋给T_tempTLtemp=waveTL[waveform*10+(wavefreq[waveform]-1)];total_freq= wavefreq[waveform] * freq_unit[waveform]; //求输出频率（个数*单位）lcd_hang2[5]=total_freq%10+0x30; //在液晶中显示个位，(0x30 在液晶显示中表示数字0)total_freq/=10; lcd_hang2[4]=total_freq%10+0x30; //在液晶中显示时十位total_freq/=10; lcd_hang2[3]=total_freq%10+0x30; //在液晶中显示时百位total_freq/=10; lcd_hang2[2]=total_freq%10+0x30; //在液晶中显示时千位disp_lcd(0x80,&lcd_hang1[waveform*16]); //在第一行显示disp_lcd(0xc0,lcd_hang2); //在第二行显示}wavecount=0; //'抽点'计数清零while(!key);EA=1; TR0=1; //开启总中断与定时器}。

51单片机控制1602LCD显示程序

LCD显示电路#include<reg51.h>sbit RS=P3^7; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P3^6; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^7; //使能信号位，将E位定义为P2.2引脚sbit BF=P0^7; //忙碌标志位，将BF位定义为P0.7引脚#define Lcd_Data P0#include <string.h>#include<intrins.h> //包含_nop_()函数定义的头文件unsigned char code string1[ ]={0x77,0x75,0x20,0x79,0x61,0x6E,0x67,0x20,0x79,0x61,0x6E,0x67,0x20,0x20,0x20,0x20}; //第一行显示的字符void Lcd_delay1ms() // 函数功能：延时1ms//注：不同单片机不同晶振需要对此函数进行修改{ unsigned char i,j;for(i=0;i<90;i++)for(j=0;j<33;j++);}void Lcd_delay(unsigned int n) // 函数功能：延时若干毫秒，入口参数：n{ unsigned int i;for(i=0;i<n;i++)Lcd_delay1ms();}/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

result=1，忙碌;result=0，不忙***************************************************/bit Lcd_BusyTest(void)bit result;RS=0; //根据规定，RS为低电平，RW为高电平时，可以读状态RW=1;E=1; //E=1，才允许读写_nop_(); //空操作_nop_();_nop_();_nop_(); //空操作四个机器周期，给硬件反应时间result=BF; //将忙碌标志电平赋给resultE=0;return result;}/*****************************************************函数功能：将模式设置指令或显示地址写入液晶模块入口参数：dictate***************************************************/void Lcd_WriteCom (unsigned char dictate){ while(Lcd_BusyTest()==1); //如果忙就等待RS=0; //根据规定，RS和R/W同时为低电平时，可以写入指令RW=0;E=0; //E置低电平(写指令时就是让E从0到1发生正跳变，所以应先置ぜ? _nop_();_nop_(); //空操作两个机器周期，给硬件反应时间Lcd_Data=dictate; //将数据送入P0口，即写入指令或地址_nop_();_nop_();_nop_();_nop_(); //空操作四个机器周期，给硬件反应时间E=1; //E置高电平_nop_();_nop_();_nop_();_nop_(); //空操作四个机器周期，给硬件反应时间E=0; //当E由高电平跳变成低电平时，液晶模块开始执行命令}/*****************************************************函数功能：指定字符显示的实际地址x入口参数：注：此函数已经加上了0x80,故只需写上实际地址就行***************************************************/void Lcd_WriteAddress(unsigned char x){ Lcd_WriteCom(x|0x80); //显示位置的确定方法规定为80H+地址码x/*****************************************************函数功能：将数据(字符的标准ASCII码)写入液晶模块入口参数：y(为字符常量)***************************************************/void Lcd_WriteData(unsigned char y){while(Lcd_BusyTest()==1);RS=1; //RS为高电平，RW为低电平时，可以写入数据RW=0;E=0; //E置低电平(写指令时就是让E从0到1发生正跳变所以应先置ぜ?Lcd_Data=y; //将数据送入P0口，即将数据写入液晶模块_nop_();_nop_();_nop_();_nop_(); //空操作四个机器周期，给硬件反应时间E=1; //E置高电平_nop_();_nop_();_nop_();_nop_(); //空操作四个机器周期，给硬件反应时间E=0; //当E由高电平跳变成低电平时，液晶模块开始执行命令}/*****************************************************函数功能：对LCD的显示模式进行初始化设置***************************************************/void Lcd_Int(void){Lcd_delay(15); //延时15ms，首次写指令时应给LCD一段较长的反应时间Lcd_WriteCom(0x38); //显示模式设置：16×2显示，5×7点阵，8位数据接口Lcd_delay(5); //延时5msLcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);设置模式次写9// Lcd_WriteCom(0x38);Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x38); //9次写设置模式Lcd_delay(5);Lcd_WriteCom(0x0C); //显示模式设置：显示开，有光标，光标闪烁Lcd_delay(5);Lcd_WriteCom(0x06); //显示模式设置：光标右移，字符不移Lcd_delay(5);Lcd_WriteCom(0x01); //清屏幕指令，将以前的显示内容清零Lcd_delay(5); }void hanying_show(void){unsigned char Lcd_i;Lcd_WriteCom(0x01);//清显示：清屏幕指令Lcd_delay(2);Lcd_WriteAddress(0x00); // 设置显示位置为最左侧Lcd_delay(2);Lcd_i=0;while(string1[Lcd_i]!='\0') //'\0'是数组结束标志需先将字符存入{Lcd_WriteData(string1[Lcd_i]); // 显示字符Lcd_i++;Lcd_delay(4);}}void main(){Lcd_Int(); //1602初始化while(1){hanying_show();}}。

基于51+ADC0832+LCD1602+仿真图四位电压显示测试OK汇编

//********************************//说明：调用VR2时，ADC0832将模拟电压转换为数字电压并显示在LCD1602上//********************************#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define delay4us(){_nop_();_nop_();_nop_();_nop_();}//********************************//ADC引脚定义//********************************sbit CS=P3^0;sbit CLK=P3^1;sbit DIO=P3^2;//********************************//LCD端口定义//********************************sbit RS=P2^0;sbit RW=P2^1;sbit E=P2^2;//********************************//一位整数、两位小数的数字电压显示缓冲//********************************uchar Display_Buffer[]="0.000V";//********************************//LCD第一行显示信息//********************************uchar code Line[]="TEST OK DC ";//********************************//延时子程序//********************************void DelayMS(uint x){uchar t;while(x--)for(t=0;t<120;t++);}//********************************//LCD忙状态检测//********************************bit LCD_BUSY_CHECK(){bit result;RS=0;RW=1;E=1;delay4us();result=(bit)(P0&0x80);E=0;return result;}//********************************//写LCD命令//********************************void LCD_Write_Command(uchar cmd){while(LCD_BUSY_CHECK()); //判断LCD是否忙碌RS=0;RW=0;E=0;_nop_();P0=cmd;delay4us();E=1;delay4us();E=0;}//********************************//设置LCD显示位置//********************************void Set_Disp_Pos(uchar pos){LCD_Write_Command(pos|0x80);}//********************************//写LCD数据//********************************void LCD_Write_Data(uchar dat){while(LCD_BUSY_CHECK()); //判断LCD是否忙碌RS=1;RW=0;E=0;P0=dat;delay4us();E=1;delay4us();E=0;}//********************************//LCD初始化//********************************void LCD_Initialise(){LCD_Write_Command(0x38);DelayMS(1);LCD_Write_Command(0x0C);DelayMS(1);LCD_Write_Command(0x06);DelayMS(1);LCD_Write_Command(0x01);DelayMS(1);}//********************************//获取AD转换结果（0通道）//********************************uchar GET_AD_RESULT(){uchar i;uchar dat1=0;uchar dat2=0;//起始控制位CS=0;CLK=0;DIO=1;_nop_(); _nop_();CLK=1;_nop_(); _nop_();//第一个下降沿之前，社DI=1/0//选择单端/差分（SGL\DIF）模式中的单端输入模式CLK=0;DIO=1;_nop_(); _nop_();CLK=1;_nop_(); _nop_();//第二个下降沿之前，设DI=0/1，选择CH0\CH1CLK=0;DIO=0;_nop_(); _nop_();CLK=1;DIO=1;_nop_(); _nop_();//第三个下降沿之前，设DI=1CLK=0;DIO=1;_nop_(); _nop_();//第四个至第十一个，共八个下降沿读数据（MSB_LSB) for(i=0;i<8;i++){CLK=1;_nop_(); _nop_();CLK=0;_nop_(); _nop_();dat1=dat1<<1|DIO;}//第十一个至第十八个，共八个下降沿读数据（LSB_MSB) for(i=0;i<8;i++){dat2=dat2|((uchar)(DIO)<<i);CLK=1;_nop_(); _nop_();CLK=0;_nop_(); _nop_();}CS=1;//如果MSB_LSB和LSB_MSB读取的结果相同，则返回读取的结果，否则返回0 return(dat1==dat2)?dat2:0;}//***************************//主函数//***************************void main(){uchar i;uint d;uint c;LCD_Initialise();DelayMS(10);while(1){//获取AD转换值，最大值为255对应于最高电压5.00V//本例中设计为三个显示数位，故用500d=GET_AD_RESULT()*5000.0/255;//将AD转换后的数据分解为3个数位Display_Buffer[0]=d/1000+'0';Display_Buffer[2]=d%1000/100+'0';Display_Buffer[3]=d%100/10+'0';Display_Buffer[4]=d%10+'0';Set_Disp_Pos(0x00);i=0;while(Line[i]!='\0')LCD_Write_Data(Line[i++]);Set_Disp_Pos(0x46);i=0;while(Display_Buffer[i]!='\0')LCD_Write_Data(Display_Buffer[i++]);}}。

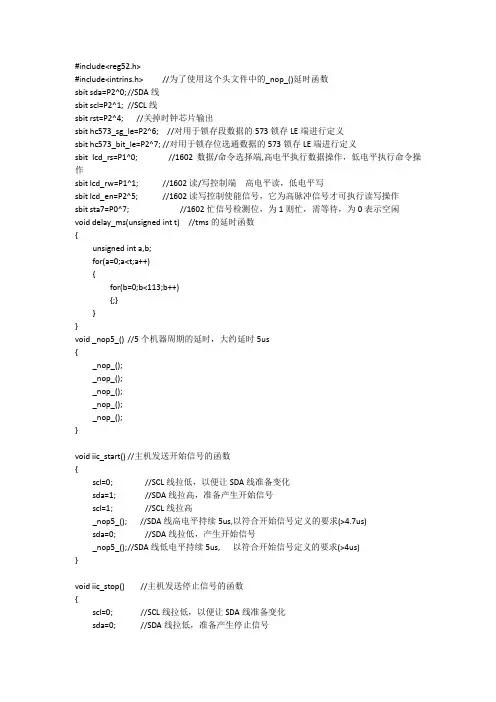

单片机代码-AD转换电压在1602中显示

#include<reg52.h>#include<intrins.h>//为了使用这个头文件中的_nop_()延时函数sbit sda=P2^0;//SDA线sbit scl=P2^1;//SCL线sbit rst=P2^4; //关掉时钟芯片输出sbit hc573_sg_le=P2^6; //对用于锁存段数据的573锁存LE端进行定义sbit hc573_bit_le=P2^7;//对用于锁存位选通数据的573锁存LE端进行定义sbit lcd_rs=P1^0; //1602数据/命令选择端,高电平执行数据操作，低电平执行命令操作sbit lcd_rw=P1^1;//1602读/写控制端高电平读，低电平写sbit lcd_en=P2^5;//1602读写控制使能信号，它为高脉冲信号才可执行读写操作sbit sta7=P0^7;//1602忙信号检测位，为1则忙，需等待，为0表示空闲void delay_ms(unsigned int t) //tms的延时函数{unsigned int a,b;for(a=0;a<t;a++){for(b=0;b<113;b++){;}}}void _nop5_()//5个机器周期的延时，大约延时5us{_nop_();_nop_();_nop_();_nop_();_nop_();}void iic_start()//主机发送开始信号的函数{scl=0;//SCL线拉低，以便让SDA线准备变化sda=1;//SDA线拉高，准备产生开始信号scl=1;//SCL线拉高_nop5_(); //SDA线高电平持续5us,以符合开始信号定义的要求(>4.7us)sda=0;//SDA线拉低，产生开始信号_nop5_();//SDA线低电平持续5us,以符合开始信号定义的要求(>4us)}void iic_stop()//主机发送停止信号的函数{scl=0;//SCL线拉低，以便让SDA线准备变化sda=0;//SDA线拉低，准备产生停止信号scl=1;//SCL线拉高_nop5_(); //SDA线低电平持续5us,以符合停止信号定义的要求(>4us)sda=1;//SDA线拉高，产生停止信号_nop5_(); //SDA线的高电平持续5us,以符合停止信号定义的要求(>4.7us)}void iic_ack()//检测从机应答信号的函数{unsigned char i;i=255;scl=0;//SCL线拉低，以便让SDA线准备变化sda=1;//SDA线拉高，准备检测从机的应答信号while(sda==1)//当SDA为高电平时，则等待从机的应答将SDA拉低{if(i>0)i--;else return; //如果i自减到0了，从机还没响应，则不再等待，返回}//这种情况极少发生，一般是从机器件出问题了才会发生scl=1;//从机已经应答，将SDA线拉低了_nop5_();//SDA线的低电平持续5us,以符合应答信号定义的要求(>4us)scl=0;//SCL线拉低，以便让从机把SDA线释放}void send_ack()//主机给从机发送应答信号{scl=0;//SCL线拉低，以便让SDA线准备变化sda=0;//SDA线拉低，即将发送应答信号给从机scl=1;//SCL线拉高，将应答信号发送过去_nop5_();//SDA线的低电平持续5us,以符合应答信号定义的要求(>4us)scl=0;//SCL线拉低，以便让SDA线准备变化sda=1;//释放SDA线}void iic_send_no_ack()//主机给从机发送非应答信号{scl=0;//SCL线拉低，以便让SDA线准备变化sda=1;//SDA线拉高，即将发送非应答信号给从机scl=1;//SCL线拉高，将应答信号发送过去_nop5_();//SDA线的高电平持续5us,以符合非应答信号定义的要求(>4us)}void iic_write(unsigned char dat)//主机向从机写操作函数{unsigned char i;for(i=0;i<8;i++){scl=0;//SCL线拉低，以便让SDA线准备变化sda=(bit)(0x80&dat); //取字节数据的最高位，发送到SDA线dat=dat<<1;//发送的数据都是由高位到低位顺序发送的，所以要将所//需发送的那位移到数据的最高位，以发送到SDA线上scl=1;//SCL线拉高，数据被发送过去}}unsigned char iic_read()//主机向从机读操作的函数{unsigned char i;unsigned char dat; //定义一个字节变量，用来存储读出的从机数据dat=0;for(i=0;i<8;i++){dat=dat<<1;//将位数据不断地往高位移动，将接收到的位数据转换为字节数据scl=0;//SCL线拉低，以便让SDA线准备变化dat=dat|(unsigned char)sda;//将接收到的位数据强制转换成字节数据，并存到dat 中scl=1;//SCL线拉高，接收下一位数据}return dat;//数据接收完毕，带数据返回}void lcd_busy_check(void)//1602忙信号检测，忙则等待{P0=0xff;do{lcd_rs=0;//读状态操作，为0lcd_rw=1;//读操作为1lcd_en=0;lcd_en=1;//读状态，需为高电平}while (sta7==1);//如果为1则忙，等待...直到为0lcd_en=0;}void lcd_write_cmd(unsigned char cmd) //液晶写命令函数{lcd_busy_check(); //每次操作之前都要进行忙信号检测lcd_rs=0;//执行命令操作，为0lcd_rw=0;//写操作，为0P0=cmd;//送指令到液晶数据端口P0,准备执行命令_nop_();//这是一个延时函数，可延时一个机器周期，它在“intrins.h”中lcd_en=1;//高电平，指令送入液晶控制器_nop_();//保持一会儿，使指令可靠地送入液晶控制器lcd_en=0;//低电平，执行命令}void lcd_write_data(unsigned char dat) //液晶写数据函数{lcd_busy_check();//每次操作之前都要进行忙信号检测lcd_rs=1;//执行数据操作，为1lcd_rw=0;//写操作，为0P0=dat;//送数据到液晶数据端口P0,准备执行数据操作_nop_();lcd_en=1;//高电平，数据送入液晶液晶数据RAM_nop_();//保持一会儿，使显示数据可靠地送入液晶数据RAMlcd_en=0;//低电平，显示数据}void lcd1602_init()//液晶显示初始化操作{P0=0x00;hc573_sg_le=0;//关闭HC573使数码管不显示hc573_bit_le=0;lcd_en=0;//为0，为实现高脉冲作准备lcd_write_cmd(0x38);//设置为5x7显示lcd_write_cmd(0x0c);// 打开显示-显示光标-光标闪烁lcd_write_cmd(0x6);//地址加一，光标右移，整屏显示不移动lcd_write_cmd(0x01);//清屏}/*--这个函数的作用是：将读到的8591中的数据换算为电压值的个位值，----并转换为对应的ASCII码，用以在液晶中显示*/unsigned char data1_convert(unsigned char dat_temp){unsigned char data1;data1=(unsigned char)(((float)dat_temp/255)*5); //换算为电压值的个位值data1=data1+48; //转换为对应的ASCII码，因为0对应ASCII码的48，以此类推return data1;}/*--这个函数的作用是：将读到的8591中的数据换算为电压值的小数点后第一位的值，----并转换为对应的ASCII码，用以以在液晶中显示*/unsigned char data0_convert(unsigned char dat_temp){unsigned char data0,data1;data1=(unsigned char)(((float)dat_temp/255)*5);//换算为电压值的个位值data0=(unsigned char)((((float)dat_temp/255)*5-data1)*10);//换算为为电压值的小--//--数点后第一位的那个值data0=data0+48;return data0;//转换为对应的ASCII码}void main(){unsigned char dat;//用于接收从8591中读到的数据lcd1602_init();rst=0;//关闭DS1302时钟芯片，避免引起干扰hc573_sg_le=0;hc573_bit_le=0;lcd_write_cmd(0x80);lcd_write_data('C');lcd_write_data('H');lcd_write_data('1');lcd_write_data(':');lcd_write_cmd(0x85);lcd_write_data('.');lcd_write_cmd(0x87);lcd_write_data('V');//上面的这些都是为了在1602中显示"CH1: : V"while(1){iic_start();iic_write(0x90);//对8591进行写操作iic_ack();iic_write(0x01);//设置为4路独立信号输入，并关闭通道自动加1，只用通道1iic_ack();iic_start();//重新开始，为读数据作准备iic_ack();iic_write(0x91);//对8591进行读操作iic_ack();dat=iic_read();//这还只是一个8位的数据（需进一步转换为实际电压值）iic_send_no_ack();iic_stop();lcd_write_cmd(0x84); //将要显示的字符显示在此地址处lcd_write_data(data1_convert(dat));//显示电压的整数部分lcd_write_cmd(0x86);//将要显示的字符显示在此地址处lcd_write_data(data0_convert(dat)); //显示电压的小数部分}}。

单片机ADC0832液晶显示程序

//第三个脉冲
for(i=0;i<8;i++) {
clk=1; clk=0; if(dout) {
dat1|=0x80>>i; } } /* for(i=0;i<8;i++) {
clk=1; clk=0; if(dout) {
dat2|=0x01<<i; } } */ cs=1; din=1; clk=0; // if(dat1==dat2) // { return dat1; // }
if(*p=='\0') break; lcd_writedata(*p); p++; } }
//lcd 从第（行，列，字符）开始写
uchar adc0832(uchar channel) { /* uchar i=0;
uchar dat=0;
if(channel==0)channel=2; if(channel==1)channel=3; din=0;cs=1;clk=0; din=1;cs=0;clk=1;
}
#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int /*.......引脚的定义得根据自己具体的板子原理图......*/ sbit cs =P1^2; //adc0832 使能端引脚定义 sbit din=P3^3; //adc0832 输入端定义
sbit dout=P3^2;
//adc0832 输出端定义
sbit clk=P1^1; //时钟引脚

基于51单片机控制LCD1602液晶屏显示

基于51单⽚机控制LCD1602液晶屏显⽰LCD1602⼀共有16个接⼝，其中RS,RW,EN,D0,D1,D2,D3,D4,D5,D6,D7⽤于读写数据也就是说是并⾏通信。

判断液晶忙：判断STA7是否为1，所以将P0⼝总线的数据和0x80（1000 0000）进⾏与运算。

每次对1602写指令都需要判断是否忙。

void Read_busy(){uchar busy;P0 = 0xff;RS = 0;RW = 1;do{EN = 1;busy = P0;EN = 0;}while(busy & 0x80);}写字节和写数据都是按照1602的数据⼿册来写的。

写LCD1602命令⼀个字节：void Write_Cmd(uchar cmd){Read_busy();RS = 0;RW = 0;P0 = cmd;EN = 1;EN = 0;}写⼀个字节数据：void Write_Dat(uchar dat){Read_busy();RS = 1;RW = 0;P0 = dat;EN = 1;EN = 0;}由上⾯的函数，就可以初始化LCD1602。

1602初始化函数：void Init_LCD1602(){LCD1602_Write_Cmd(0x38); //设置16*2显⽰，5*7点阵，8位数据接⼝LCD1602_Write_Cmd(0x0c); //开显⽰，不显⽰光标（0xf开显⽰，显⽰光标，光标闪烁）LCD1602_Write_Cmd(0x01); //清除显⽰LCD1602_Write_Cmd(0x06); //读写⼀字节后地址指针加1　Write_Cmd(0x80 | 0x00); //设置显⽰地址（显⽰在第⼀⾏第⼀个）设置显⽰地址以及设置读写地址指针⽅向⼀定要在清除显⽰之后要不然仍会显⽰在第⼀个格）LCD1602RAM在显⽰数字的时候要⽤ Write_Dat(3 + '0');显⽰字母使⽤ASCLL码（例如：显⽰H：Write_Dat(0x48);）在指定位置显⽰⼀个字符：要显⽰的横坐标取值0-40要显⽰的⾏坐标取值0-1（0为第⼀⾏,1为第⼆⾏）dat：需要显⽰的数据以ASCLL形式显⽰void LCD1602_Dis_OneChar(uchar x, uchar y,uchar dat){if(y) x |= 0x40;x |= 0x80;LCD1602_Write_Cmd(x);LCD1602_Write_Dat(dat);}显⽰字符串的时候就需要⽤到指针：在指定位置显⽰字符串：要显⽰的横坐标取值0-40要显⽰的⾏坐标取值0-1（0为第⼀⾏,1为第⼆⾏）*str：需要显⽰的字符串void LCD1602_Dis_Str(uchar x, uchar y, uchar *str){if(y) x |= 0x40;x |= 0x80;LCD1602_Write_Cmd(x);while(*str != '\0'){LCD1602_Write_Dat(*str++);}}调⽤⽅式：uchar TestStr[] = {"Welcome!"};LCD1602_Dis_Str(0, 0, &TestStr[0]);显⽰简单的数字：#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit RS = P3^5;sbit RW = P3^6;sbit EN = P3^4;void Read_busy() //判断液晶忙{uchar busy;P0 = 0xff;RS = 0;RW = 1;do{EN = 1;busy = P0;EN = 0;}while(busy & 0x80);}void Write_Cmd(uchar cmd) //写LCD1602命令⼀个字节{Read_busy();RS = 0;RW = 0;P0 = cmd;EN = 1;EN = 0;}void Write_Dat(uchar dat) //写⼀个字节数据{Read_busy();RS = 1;RW = 0;P0 = dat;EN = 1;EN = 0;}void main(){Write_Cmd(0x38);//设置16*2显⽰Write_Cmd(0x0f);//开显⽰显⽰光标，光标闪烁Write_Cmd(0x01);//清屏Write_Cmd(0x06);//地址指针移位命令Write_Cmd(0x80 | 0x00);//显⽰地址Write_Dat(1 + '0');Write_Dat(2 + '0');Write_Dat(3 + '0');Write_Dat(4 + '0');Write_Dat(5 + '0');while(1);}显⽰字符串：#include <reg52.h>typedef unsigned char uchar;typedef unsigned int uint;#define LCD1602_DB P0 //LCD1602数据总线sbit LCD1602_RS = P3^5; //RS端sbit LCD1602_RW = P3^6; //RW端sbit LCD1602_EN = P3^4; //EN端sbit DU = P2^6;//sbit WE = P2^7;//数码管位选段选⽤于关闭数码管显⽰/*=================================================*函数名称：Read_Busy*函数功能：判断1602液晶忙，并等待=================================================*/void Read_Busy(){uchar busy;LCD1602_DB = 0xff;//复位数据总线LCD1602_RS = 0; //拉低RSLCD1602_RW = 1; //拉⾼RW读do{LCD1602_EN = 1;//使能ENbusy = LCD1602_DB;//读回数据LCD1602_EN = 0; //拉低使能以便于下⼀次产⽣上升沿}while(busy & 0x80); //判断状态字BIT7位是否为1，为1则表⽰忙，程序等待}/*=================================================*函数名称：LCD1602_Write_Cmd*函数功能：写LCD1602命令*调⽤：Read_Busy();*输⼊：cmd:要写的命令=================================================*/void LCD1602_Write_Cmd(uchar cmd){Read_Busy(); //判断忙，忙则等待LCD1602_RS = 0;LCD1602_RW = 0; //拉低RS、RW操作时序情况1602课件下中⽂使⽤说明基本操作时序章节 LCD1602_DB = cmd;//写⼊命令LCD1602_EN = 1; //拉⾼使能端数据被传输到LCD1602内LCD1602_EN = 0; //拉低使能以便于下⼀次产⽣上升沿}/*=================================================*函数名称：LCD1602_Write_Dat*函数功能：写LCD1602数据*调⽤：Read_Busy();*输⼊：dat：需要写⼊的数据=================================================*/void LCD1602_Write_Dat(uchar dat){Read_Busy();LCD1602_RS = 1;LCD1602_RW = 0;LCD1602_DB = dat;LCD1602_EN = 1;LCD1602_EN = 0;}/*=================================================*函数名称：LCD1602_Dis_OneChar*函数功能：在指定位置显⽰⼀个字符*调⽤：LCD1602_Write_Cmd(); LCD1602_Write_Dat();*输⼊：x：要显⽰的横坐标取值0-40，y：要显⽰的⾏坐标取值0-1（0为第⼀⾏,1为第⼆⾏）dat：需要显⽰的数据以ASCLL形式显⽰=================================================*/void LCD1602_Dis_OneChar(uchar x, uchar y,uchar dat){if(y) x |= 0x40;x |= 0x80;LCD1602_Write_Cmd(x);LCD1602_Write_Dat(dat);}/*=================================================*函数名称：LCD1602_Dis_Str*函数功能：在指定位置显⽰字符串*调⽤：LCD1602_Write_Cmd(); LCD1602_Write_Dat();*输⼊：x：要显⽰的横坐标取值0-40，y：要显⽰的⾏坐标取值0-1（0为第⼀⾏,1为第⼆⾏）*str：需要显⽰的字符串=================================================*/void LCD1602_Dis_Str(uchar x, uchar y, uchar *str){if(y) x |= 0x40;x |= 0x80;LCD1602_Write_Cmd(x);while(*str != '\0'){LCD1602_Write_Dat(*str++);}}/*=================================================*函数名称：Init_LCD1602*函数功能：1602初始化*调⽤： LCD1602_Write_Cmd();=================================================*/void Init_LCD1602(){LCD1602_Write_Cmd(0x38); // 设置16*2显⽰，5*7点阵，8位数据接⼝ LCD1602_Write_Cmd(0x0c); //开显⽰LCD1602_Write_Cmd(0x06); //读写⼀字节后地址指针加1LCD1602_Write_Cmd(0x01); //清除显⽰}void main(){uchar TestStr[] = {"Welcome!"};DU = 0;WE = 0;//关闭数码管显⽰Init_LCD1602();//1602初始化LCD1602_Dis_Str(0, 0, &TestStr[0]); //显⽰字符串LCD1602_Dis_OneChar(10, 1, 0xff); //显⽰⼀个⿊⽅格while(1);}。

ADC0832双通道1602显示

ADC0832双通道1602显示/********************************************************//*杭州电子&计算机工作室 *//*/doc/011497542.html, *//*ADC0832测试程序 *//*目标器件：AT89S51 *//*晶振:11.0592MHZ *//*编译环境：Keil 7.50A *//********************************************************//*********************************包含头文件********************************/#include#include#define uint unsigned int#define uchar unsigned char#define yh 0x80 //LCD第一行的初始位置,因为LCD1602字符地址首位D7恒定为1（100000000=80）#define er 0x80+0x40 //LCD第二行初始位置（因为第二行第一个字符位置地址是0x40）/*********************************端口定义**********************************/sbit ADCS = P1^2;sbit ADCLK = P1^0;sbit ADDIO = P1^1;//液晶屏的与C51之间的引脚连接定义（显示数据线接C51的P0口）sbit rs=P2^0;sbit en=P2^2;sbit rw=P2^1; //如果硬件上rw接地，就不用写这句和后面的rw=0了sbit led=P2^6; //LCD背光开关//延时函数，后面经常调用void delay(uint xms)//延时函数，有参函数{uint x,y;for(x=xms;x>0;x--)for(y=110;y>0;y--);}/********液晶写入指令函数与写入数据函数，以后可调用**************//*在这个程序中，液晶写入有关函数会在DS1302的函数中调用，所以液晶程序要放在前面*/write_1602com(uchar com)//****液晶写入指令函数****{rs=0;//数据/指令选择置为指令rw=0; //读写选择置为写P0=com;//送入数据delay(1);en=1;//拉高使能端，为制造有效的下降沿做准备delay(1);en=0;//en由高变低，产生下降沿，液晶执行命令}write_1602dat(uchar dat)//***液晶写入数据函数****{rs=1;//数据/指令选择置为数据rw=0; //读写选择置为写P0=dat;//送入数据delay(1);en=1; //en置高电平，为制造下降沿做准备delay(1);en=0; //en由高变低，产生下降沿，液晶执行命令}lcd_init()//***液晶初始化函数****{write_1602com(0x38);//设置液晶工作模式，意思：16*2行显示，5*7点阵，8位数据write_1602com(0x0c);//开显示不显示光标write_1602com(0x06);//整屏不移动，光标自动右移write_1602com(0x01);//清显示}/*******************************共阳LED段码表*******************************///unsigned char code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};/************************************************************** **************函数功能:AD转换子程序入口参数:CH（如果读取CH0，channel的值为0x01，如果读取CH1则channel的值为0x03）出口参数:adval*************************************************************** *************/unsigned char Adc0832(unsigned char channel) //AD转换，返回结果{unsigned char i;unsigned char dat=0;ADCLK=0;ADDIO=1;ADCS=0; //拉低CS端ADCLK=1;ADCLK=0; //拉低CLK端,形成下降沿1ADDIO=channel&0x1;//指定转换通道是CH1还是CH2，指定值位与0x1，取最后一位的值ADCLK=1;ADCLK=0; //拉低CLK端,形成下降沿2ADDIO=(channel>>1)&0x1;//指定值右移一位，再取最后一位的值ADCLK=1;ADCLK=0; //拉低CLK端,形成下降沿3ADDIO=1;for(i=0;i<8;i++){ADCLK=1;ADCLK=0; //形成一次时钟脉冲if(ADDIO)dat|= 0x80>>i; //收数据}ADCS=1; //拉低CS端ADCLK=1;ADDIO=1; //拉高数据端,回到初始状态return(dat); //return dat}//------输入电压要经过1/10分压后接到0832的CH端，显示值才能与实际电压相符合------------//LCD 电压显示子程序（第一行）void write_v1(uchar add,unsigned int dat)//向LCD写温度数据,并指定显示位置在第二行{uchar gw,sw,bai,qian;qian = dat/1000;//取得千位数字bai = dat%1000/100;//取得百位数字sw=dat%100/10;//取得十位数字gw=dat%10;//取得个位数字write_1602com(yh+add);//YH是头文件规定的值，指定显示位置write_1602dat(0x30+qian);write_1602dat(0x30+bai);write_1602dat(0x2e);//百位后面显示小数点，输入电压要经过1/10分压后接到0832的CH端，显示值才能与实际电压相符合write_1602dat(0x30+sw);//数字+30得到该数字的LCD1602显示码，指定显示内容//write_1602dat(0x30+gw);//数字+30得到该数字的LCD1602显示码}//LCD 电压显示子程序（第二行）void write_v2(uchar add,unsigned int dat)//向LCD写温度数据,并指定显示位置在第二行{uchar gw,sw,bai,qian;qian = dat/1000;//取得千位数字bai = dat%1000/100;//取得百位数字sw=dat%100/10;//取得十位数字gw=dat%10;//取得个位数字write_1602com(er+add);//er是头文件规定的值0x80+0x40，指定显示位置write_1602dat(0x30+qian);write_1602dat(0x30+bai);write_1602dat(0x2e);//百位后面显示小数点，输入电压要经过1/10分压后接到0832的CH端，显示值才能与实际电压相符合write_1602dat(0x30+sw);//数字+30得到该数字的LCD1602显示码，指定显示内容//write_1602dat(0x30+gw);//数字+30得到该数字的LCD1602显示码}//LCD显示电压前的CH1或者CH2子程序：void write_CH(uchar yw, uchar add,uchar dat)//{write_1602com(yw+add);//在第一行显示write_1602dat(0x56);//显示大写字母V//write_1602dat(0x43);//write_1602dat(0x48);write_1602dat(0x30+dat);//显示字母后缀上的数字write_1602dat(0x3d);//显示=号}/************************************************************** **************函数功能:数码管显示子程序入口参数:出口参数:*************************************************************** *************void delay1(void){int k;for(k=0;k<400;k++);}/************************************************************** **************函数功能:数码管显示子程序入口参数:k出口参数:*************************************************************** *************void display(int k){P2=0xfe;P0=tab[k/1000];delay1();P2=0xfd;P0=tab[k%1000/100];delay1();P2=0xfb;P0=tab[k%100/10];delay1();P2=0xf7;P0=tab[k%10];delay1();P2=0xff;}/************************************************************** **************函数功能:主程序入口参数:出口参数:*************************************************************** *************/void main(void){unsigned int adc1,adc2;lcd_init(); //调用液晶屏初始化子函数led=0; //打开LCD的背光电源while(1) //主循环{adc1=Adc0832(0x03);//读取CH1通道//adc=adc*0.1953;//display(adc); //显示AD值adc1=adc1*39.2156862745098;//换算成毫伏的数值write_CH(yh,0,1);//第一行开头显示CH1=，三个参数分别为第一行、从0位置开始、V后面的字是1write_v1(3,adc1);//显示温度，从第一行第4个字符位置adc2=Adc0832(0x01);//读取CH0通道//adc=adc*0.1953;//display(adc); //显示AD值adc2=adc2*39.2156862745098;//换算成毫伏的数值write_CH(er,0,2);//第二行开头显示CH0=，三个参数分别为第二行、从0位置开始、V后面的字是2write_v2(3,adc2);//显示温度，从第二行第4个字符后开始显示delay(3000);}}。

51单片机LCD1602液晶显示程序

LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/******************************************************************************
*
*函数名 * 函数功能
: 初始化 LCD 屏 :无 :无
*******************************************************************************
/
#ifndef
LCD1602_4PINS
void LcdInit()
//LCD 初始化子程序
{ LcdWriteCom(0x38); //开显示
//以下程序都是在 VC++6.0 上调试运行过的程序，没有错误，没有警告。 //单片机是 STC89C52RC,但是在所有的 51 52 单片机上都是通用的。51 只是一个学习的基础平台，你懂得。 //程序在关键的位置添加了注释。 //用//11111111111111111 代表第一个程序。//2222222222222222222222222 代表第二个程序，以此类推
for(a=1;a>0;a--); } }
//误差 0us
}
/******************************************************************************
*
*函数名 * 函数功能
: LcdWriteCom : 向 LCD 写入一个字节的命令
LCD1602_E = 0;

基于51单片机的电压监测+液晶LCD1602显示程序源代码

基于51单片机的电压监测+液晶LCD1602显示程序源代码/*******************电压监测+液晶LCD1602显示程序源代码********************单片机型号：STC15W4K56S4，内部晶振：22.1184M。

功能：电压监测+液晶LCD1602显示功能测试。

操作说明：监测电池电压，并将电池电压值显示在液晶LCD1602上。

**************************************************************************/#include "stc15.h" //包含头文件stc15.h#include <intrins.h> //包含头文件intrins.h#define ADC_POWER 0x80 //将0x80宏定义成ADC_POWER #define ADC_FLAG 0x10 //将0x10宏定义成ADC_FLAG#define ADC_START 0x08 //将0x08宏定义成ADC_START #define ADC_SPEEDLL 0x00 //将0x00宏定义成ADC_SPEEDLL #define ADC_SPEEDL 0x20 //将0x20宏定义成ADC_SPEEDL #define ADC_SPEEDH 0x40 //将0x40宏定义成ADC_SPEEDH #define ADC_SPEEDHH 0x60 //将0x60宏定义成ADC_SPEEDHH#define Busy 0x80 //LCD忙sbit LCD_D0 = P0^0; //LCD_D0对应P0.0sbit LCD_D1 = P0^1; //LCD_D1对应P0.1sbit LCD_D2 = P0^2; //LCD_D2对应P0.2sbit LCD_D3 = P0^3; //LCD_D3对应P0.3sbit LCD_D4 = P0^4; //LCD_D4对应P0.4sbit LCD_D5 = P0^5; //LCD_D5对应P0.5sbit LCD_D6 = P0^6; //LCD_D6对应P0.6sbit LCD_D7 = P0^7; //LCD_D7对应P0.7sbit LCD_RS = P1^0; //LCD_RS对应P1.0sbit LCD_RW = P1^1; //LCD_RW对应P1.1sbit LCD_EN = P3^4; //LCD_EN对应P3.4void delay(unsigned int t); //delay延时函数void delay_us(unsigned int t); //delay_us延时函数void delay_ms(unsigned int t); //delay_ms延时函数void Delay5Ms(void); //5Ms延时函数void GPIO_1602_Configuration(void); //LCD1602液晶IO口初始化void WriteDataLCD(unsigned char WDLCD); //LCD写数据函数void WriteCommandLCD(unsigned char WCLCD,BuysC); //LCD写命令函数unsigned char ReadDataLCD(void); //LCD读数据函数unsigned char ReadStatusLCD(void); //LCD读状态函数void LCDInit(void); //LCD初始化void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);//LCD显示一个字符void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData); //LCD显示一个字符串void DY_INIT(void); //AD初始化unsigned char GetDYResult(unsigned char ch); //获取AD值unsigned char code welcome[] = {"DY JIANCE"};unsigned char code Voltage[] = {"Voltage: . V"}; //LCD显示内容V:void delay(unsigned int t) //delay延时函数{while(t--);}void delay_us(unsigned int t) //delay_us延时函数{unsigned char i;while(t--){i=3;while(i--) delay(1);}}void delay_ms(unsigned int t) //delay_ms延时函数{while(t--){delay_us(t);}}void Delay5Ms(void) //5ms延时函数{unsigned int TempCyc = 3552;while(TempCyc--);}void DY_INIT(void) //AD初始化{P1ASF = 0x20; //P1.5作为ADADC_RES = 0;ADC_CONTR = ADC_POWER|ADC_SPEEDLL;}unsigned char GetDYResult(unsigned char ch) //获取AD值{ADC_CONTR = ADC_POWER|ADC_SPEEDLL|ch|ADC_START;delay(4);while(!(ADC_CONTR&ADC_FLAG));ADC_CONTR&=~ADC_FLAG;return ADC_RES;}void DY_JianCe(void) //电压监测函数{u8 AD_RESULT;float temp;unsigned int tempA;unsigned char disbuff[4]={0,0,0,0};AD_RESULT = GetDYResult(0x05); //读取电压值temp =((float)AD_RESULT/256)*5*2; //数值转换tempA = temp*1000;disbuff[3]=tempA/10000;disbuff[2]=tempA/1000%10;disbuff[1]=tempA/100%10;disbuff[0]=tempA/10%10;DisplayOneChar(8,1,(0x30+disbuff[3])); //显示电压值delay_ms(10); //延时DisplayOneChar(9,1,(0x30+disbuff[2])); //显示电压值delay_ms(10); //延时DisplayOneChar(11,1,(0x30+disbuff[1])); //显示电压值delay_ms(10); //延时DisplayOneChar(12,1,(0x30+disbuff[0])); //显示电压值delay_ms(10); //延时}void GPIO_1602_Configuration(void) //LCD1602液晶IO口初始化{P0M1 = P3M1&0x00;P0M0 = P3M0&0x00;P1M1 = P3M1&0xfc;P1M0 = P3M0&0xfc;P3M1 = P4M1&0xef;P3M0 = P4M0&0xef;}unsigned char ReadStatusLCD(void) //测试LCD忙碌状态{LCD_D7 = 1; //LCD的D7置1LCD_RS = 0; //LCD管脚RS设置成低电平 LCD_RW = 1; //LCD管脚RW设置成高电平 LCD_EN = 0; //LCD管脚E设置成低电平 LCD_EN = 0; //LCD管脚E设置成低电平 LCD_EN = 1; //LCD管脚E设置成高电平 while(LCD_D7); //检测忙信号return(Busy); //表示当前忙}void WriteCommandLCD(unsigned char WCLCD,BuysC) //BuysC为0时忽略忙检测{if(BuysC) ReadStatusLCD(); //根据需要检测忙LCD_EN = 0; //LCD管脚E设置成低电平 _nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_RS = 0; //LCD管脚RS设置成低电平 LCD_RW = 0; //LCD管脚RW设置成低电平 _nop_(); //空操作，延时_nop_(); //空操作，延时P0 = WCLCD; //将数据送入P0口_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 1; //E置高电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 0;//当E由高电平跳变成低电平时，液晶模块开始执行命令}void WriteDataLCD(unsigned char WDLCD) //LCD写数据函数{ReadStatusLCD(); //读取LCD状态LCD_EN = 0; //LCD管脚E设置成低电平 _nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_RS = 1; //LCD管脚RS设置成高电平 LCD_RW = 0; //LCD管脚RW设置成低电平 P0 = WDLCD; //将数据送入P0口_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 1; //E置高电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 0;//当E由高电平跳变成低电平时，液晶模块开始执行命令}void LCDInit(void) //LCD初始化{WriteCommandLCD(0x38,0); //三次显示模式设置Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);WriteCommandLCD(0x08,1); //关闭显示WriteCommandLCD(0x01,1); //显示清屏WriteCommandLCD(0x06,1); //显示光标移动设置WriteCommandLCD(0x0C,1); //显示开及光标设置}void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1 if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;X |= 0x80; //算出指令码WriteCommandLCD(X,0); //这里不检测忙信号，发送地址码WriteDataLCD(DData); //发送数据}void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1 while (DData[ListLength]>=0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]); //显示单个字符ListLength++;X++;}}}void main(void){GPIO_1602_Configuration(); //LCD1602液晶IO口初始化delay_ms(10); //延时LCDInit(); //LCD1602初始化delay_ms(10); //延时DisplayListChar(3,0,welcome); //LCD1602显示Hello My Friendsdelay_ms(10); //延时DisplayListChar(0,1,Voltage);delay_ms(10); //延时DY_INIT(); //AD初始化delay_ms(10);while(1){DY_JianCe(); //电压监测函数delay_ms(200);}}程序源代码是编译通过的电压监测接口电路图该程序的实际运行效果。

51单片机液晶显示串行模数转换ADC0832

#include<reg52.h>#include <intrins.h>#define uint unsigned int#define uchar unsigned char//#define LCD_DATA P0;sbit DI = P3^4;//定义ADC各口数据;sbit D0 =P3^4;sbit CLK = P3^5;sbit CS = P3^6;sbit LCD_RS= P2^0;//定义LCD引脚sbit LCD_RW= P2^1;sbit LCD_E= P2^2;uchar code DIS[]={"ADC0832-----TEST"};//ADC832 测试;uchar code dsptab[]={'0','1','2','3','4','5','6','7','8','9'};//字符代表码;/*----------------------------------------------------------------------------------延时子程序----------------------------------*/void delay(uint a){ uint b;for(b=0;b<a;b++);}void delay400ms(void)////400ms延时{ uchar a = 5;uint b;while(a--){ b=7269;while(b--);}}/*-----------------------------------------------------------------------------------读状态----------------------------------------*///读状态子程序;有返回值;返回值类型为CHAR型;//读回的状态通过RETURN返回;uchar read_estate(void) //定义有返回值的函数;{ P0=0Xff; //把LCD端口全置1方便读取信号; LCD_RS=0; //RS置0;LCD_RW=1; //RW置1;LCD_E=0; //E端置0;delay(10); //短延时;LCD_E=1; //E端置1;以锁存数据; while(P0&0x80); //检测忙,则一直循环;return(P0); //返回读取的信号;}/*------------------------------------------------------------------------------------ 写数据------------------------------------------*///写数据子程序;无返回值;输入变量I;//I为要写入LCD中的数据;//数据类型CHAR形;void write_data(uchar i) //定义输入变量值I;{read_estate(); //检测忙信号;P0=i; //把I中数据送到LCD数据端;LCD_RS=1; //RS置1;LCD_RW=0; //RW置0;LCD_E=0; //E置0;delay(10); //短延时;LCD_E=1; //E置1;以锁存数据;}/*--------------------------------------------------------------------------------------- 写指令--------------------------------------------*///写指令子程序;无返回值;输入二个变量I和J.//I为要写入LCD的指令;J为判断要不要检测忙.//如果J为0则不判断检测忙;//如果J为1则判断检测忙;void write_dictate(uchar i,j) //定义二个变量;{if(j)read_estate(); //根据需要检测忙;P0=i; //把要写入的数据送到LCD数据端; LCD_RS=0; //RS置0;LCD_RW=0; //RW置0;LCD_E =1; //E端置0;delay(10); //延时;LCD_E =0; //E端置1;以锁存数据;}/*----------------------------------------------------------------------------------读数据--------------------------------------*///读数据子程序;有返回值,返回值类型为CHAR型;/*uchar read_data(void) //定义有返回值的子函数;{LCD_DATA=0Xff; //LCD数据端口置1;LCD_RS=1; //RS置1;LCD_RW=1; //RW置1;LCD_E=0; //E置0;delay(10); //短延时;LCD_E=1; //E置1;以锁存数据;return(LCD_DATA); //返回读取的值;}/*--------------------------------------------------------------------------------------- LCD初始化-----------------------------------------*///LCD初始化程序;主要作用初始化LCD,对LCD进行复位以及设置;void initialization(void) //定义函数;{delay(50); //延时5MS;write_dictate(0x38,0); //写指令38H;不检测忙;delay(50); //延时5MS;write_dictate(0x38,0); //写指令38H;不检测忙;delay(50); //延时5MS;write_dictate(0x38,0); //写指令38H;不检测忙;delay(50);write_dictate(0x38,1); //显示模式设置;检测忙;write_dictate(0x08,1); //关闭显示;检测忙;write_dictate(0x01,1); //显示清屏;检测忙;write_dictate(0x06,1); //显示光标移动设置;检测忙;write_dictate(0x0C,1); //显示开及光标设置;检测忙;}/*----------------------------------------------------------------------------------在指定位置显示一个字符----------------------*/void displayonechar(uchar x, y,ddata){y &= 0x01;x &= 0x0f; //限制X不能大于15，Y不能大于1 if (y) x+= 0x40; //当要显示第二行时地址码+0x40;x+= 0x80; //算出指令码write_dictate(x,0); //这里不检测忙信号，发送地址码write_data(ddata);}/*----------------------------------------------------------------------------------在指定位置显示一串字符----------------------*/void displaylistchar(uchar x,y,uchar code *ddata){uchar a=0;y&=0x01;x&=0xf;while(ddata[a]>0x20){ if(x<=0xff){displayonechar(x, y,ddata[a]);a++;x++;}}}/*----------------------------------------------------------------------------------读ADC0832的数据----------------------------------*/ unsigned char readadc(void){ unsigned char dat,i;CLK=0; //芯片复位CS=1;_nop_();CS=0;_nop_();DI=1; //启动位CLK=1;_nop_();CLK=0;DI=1; //配置位1CLK=1;_nop_();CLK=0;DI=0; //配置位2CLK=1;_nop_();CLK=0; //空闲位_nop_();CLK=1;DI=1;for(i=0;i<=8;i++){ //读出8字节数据dat=dat<<1;_nop_();CLK=1;//这里要先1后0...如果是先0后1则输出结果错误...if(DI){dat|=0x01;}_nop_();CLK=0;}CS=1;//关闭芯片return(dat);//返回数据}void main(){ uint dat;delay400ms();//延时400MSinitialization();//LCD复位;displaylistchar(0,0,DIS);//显示ADC832 测试;displayonechar(0,1,'O'); //在LCD是显示OUT:_.___Vdisplayonechar(1,1,'U');displayonechar(2,1,'T');displayonechar(3,1,':');displayonechar(5,1,'.');displayonechar(8,1,'V');while(1)//无限循环...一直读出电压值显示在LCD上;{ displayonechar(13,1,dsptab[readadc()/100]);displayonechar(14,1,dsptab[(readadc()%100)/10]);displayonechar(15,1,dsptab[readadc()%10]);//在LCD最右边显示255中的某一个数据;dat=readadc()/0.542;//0.542是255除以基准电压也就是ADC0832的VCC...得出来了...这个值可能每个人不同.displayonechar(4,1,dsptab[dat/100]);//下面三行显示电压...displayonechar(6,1,dsptab[(dat%100)/10]);displayonechar(7,1,dsptab[dat%10]);delay400ms();//延时400MS}}。

基于51单片机的lcd1602显示程序模块

这个是我自己编写的基于51单片机控制lcd602显示的库函数，请下载我的头文件，在网上本人还分享了很多热门模块的库函数，都是现成的，欢迎下载！！！！/************************************************************************1，先初始化1602：lcd_init();2，调整显示位置：lcd_pos(hang,lie);3，送显示：lcd_wdat(uchar dat);显示字符lcd_show(uchar dis[]);显示字符串4，清屏为：lcd_wcmd(0x01); //清除lcd内容delay12_ms(2);注：显示的时候必须传送对应的ASK码显示字符串的时候如果超过本行显示范围不会自动跳到第二行占用了P0和P25,P26，P27同时包含delay.c文件必须************************************************************************/#include"myconfig.h"#include"delay.h"#define LCD_RS P26 //1602的命令和数据选择端#define LCD_RW P25 //1602的读写控制端#define LCD_EP P27 //1602是能信号#define LCD_DATE P0 //1602的数据传输或命令端口/****************（外部不操作）测忙程序************************/uchar lcd_bz(){uchar result;LCD_RS =0;LCD_RW =1;LCD_EP =1;_nop_();_nop_();_nop_();_nop_();result =(P0 &0x80);LCD_EP =0;return result;//返回结果，1为忙，0位空闲}/****************（外部不操作）写命令函数************************/void lcd_wcmd(int cmd){while(lcd_bz());LCD_RS =0;LCD_RW =0;LCD_EP =0;_nop_();_nop_();LCD_DATE = cmd;_nop_();_nop_();_nop_();_nop_();LCD_EP =1;_nop_();_nop_();_nop_();_nop_();LCD_EP =0;}/****************设置显示位置************************/void lcd_pos(uchar hang, uchar lie){if(hang ==1)lcd_wcmd(0x80+ lie -1);elselcd_wcmd(0xc0+ lie -1);}/****************1602显示字符************************/void lcd_wdat(uchar dat){while(lcd_bz());LCD_RS =1;LCD_RW =0;LCD_EP =0;LCD_DATE = dat;_nop_();_nop_();_nop_();_nop_();LCD_EP =1;_nop_();_nop_();_nop_();_nop_();LCD_EP =0;}/****************1602显示字符串************************/void lcd_show(uchar dis[]){int i =0;while(dis[i]!='\0'){lcd_wdat(dis[i]);i++;}}/****************1602初始化程序（模式已经确定）************************/ void lcd_init(void){lcd_wcmd(0x38);//16*2显示，5*7点阵，8位数据delay12_ms(1);lcd_wcmd(0x0e);//显示开，关光标delay12_ms(1);lcd_wcmd(0x01);//清除lcd内容delay12_ms(1);lcd_wcmd(0x02);//光标回homedelay12_ms(1);}/************************************************************************ 1,先初始化1602：lcd_init();2，调整显示位置：lcd_pos(hang,lie);3，送显示：lcd_wdat(uchar dat);显示字符lcd_show(uchar dis[]);显示字符串4，清屏为：lcd_wcmd(0x01); //清除lcd内容delay12_ms(2);注：显示的时候必须传送对应的ASK码显示字符串的时候如果超过本行显示范围不会自动跳到第二行占用了P0和P25,P26，P27同时包含delay.c文件必须************************************************************************/ #ifndef__DISP_1602_H#define__DISP_1602_H#include"myconfig.h"/****************（外部不操作）测忙************************/uchar lcd_bz();/****************（外部不操作）写命令函数************************/void lcd_wcmd(int cmd);/****************设置显示位置************************/void lcd_pos(uchar hang, uchar lie);/****************1602显示字符************************/void lcd_wdat(uchar dat);/****************1602显示字符串************************/void lcd_show(uchar dis[]);/****************1602初始化程序（模式已经确定）************************/ void lcd_init(void);#endif。

LCD1602.H51单片机LCD1602显示驱动程序

LCD1602.H(51单片机LCD1602显示驱动程序)/*无敌高氯酸修改函数功能delay_ms(time) 延时time毫秒LCD_init() 初始化清空LCD屏LCD_print(x,y,str)在(x,y)坐标上显示str字符0=;0;i--)for (j=0;j<1140;j++);}/************************************************ *********************函数名称:LCD_print()功能描述:显示字符或字符串入口参数:字符或字符串返回值:无************************************************* *********************/void LCD_print(uchar x,uchar y,uchar *str){LCD_gotoxy(x,y);while(*str!='\0'){LCD_wdata(*str);str++;}}/************************************************** *******************函数名称:LCD_wcommand()功能描述:LCD写指令入口参数:uchar lcd_cmd:命令字,uchar busy_f:忙检测标志位返回值:无************************************************* ********************/void LCD_wcommand(uchar lcd_cmd,busy_f){if (busy_f) Rstatus(); //不忙才执行下个程序Port = lcd_cmd;Rw = 0;En = 0;En = 0;En = 1;}/************************************************ *********************函数名称:LCD_wdata()功能描述:LCD写数据入口参数:uchar wdata:所写数据返回值:无************************************************* ********************/void LCD_wdata(uchar wdata){Rstatus();Port = wdata;Rs = 1;Rw = 0;En = 0; //若晶振速度太高可以在这后加小的延时En = 0; //延时}/************************************************ *********************函数名称:LCD_rdata()功能描述:LCD读数据入口参数:无返回值:所读数据************************************************* ********************/uchar LCD_rdata(void){Rs = 1;Rw = 1;En = 0;En = 0;En = 1;return Port;}/************************************************ *********************函数名称:Rstatus()功能描述:LCD读忙状态入口参数:无返回值:若忙，则等待，不忙则返回Port************************************************* ********************/uchar Rstatus(void){Port = 0xFF;Rs = 0;Rw = 1;En = 0;En = 0;En = 1;while (Port & 0x80); //检测忙信号，不忙则退出等待return(Port);}/************************************************ *********************函数名称:LCD_init()功能描述:LCD初始化入口参数:无返回值:无************************************************* ********************/void LCD_init(void){Port = 0;LCD_wcommand(0x38,0); //三次显示模式设置，不检测忙信号delay_ms(3);LCD_wcommand(0x38,0);delay_ms(3);LCD_wcommand(0x38,0);delay_ms(3);LCD_wcommand(0x38,1); //显示模式设置(0X38双行(5*7),0X34单行(5*10)),0X30单行(5*7);开始要求每次检测忙信号LCD_wcommand(0x08,1); //关闭显示LCD_wcommand(0x01,1); //显示清屏LCD_wcommand(0x06,1); // 显示光标移动设置LCD_wcommand(0x0C,1); // 显示开及光标设置}/************************************************ *********************函数名称:LCD_gotoxy()功能描述:定位到(x,y)位置入口参数:x为行(0～1)，y为列(0～15)返回值:无************************************************* ********************/void LCD_gotoxy(uchar x, uchar y){x &= 0x1; //限制x不能大于1，y不能大于15y &= 0xF;if(!x) LCD_wcommand(0x80|y,1);else LCD_wcommand(0xC0|y,1);}。

51单片机数码管显示串行模数转换ADC0832

#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//#define disdata P0 //显示数据段码输出口#define channel_0 0x02 //单通道0输入选择#define channel_1 0x03 //单通道1输入选择sbit ADC_DI = P3^4; //数据输入输出复用sbit ADC_DO = P3^4; //DI和DO端都接在P1.0sbit ADC_CLK= P3^5; //时钟端sbit ADC_CS = P3^6; //片选端sbit ACC0=ACC^0; //通道与输入方式控制字sbit ACC1=ACC^1; //通道与输入方式控制字sbit DISX=P0^7; //LED小数点uchar code disply[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};// 0 1 2 3 4 5 6 7 8 9 关闭//uchar code dis_scan[3]={0x00,0x01,0x02}; //列扫描控制字uint data dis[4]={0x00,0x00,0x00,0x00}; //定义3个显示数据单元和一个数据存储单元/********************************************************************//* *//* 延时函数*//* *//********************************************************************/delay(int ms){int i;while(ms--){for(i = 0; i< 250; i++){_nop_();_nop_();_nop_();_nop_();}}}/********************************************************************//* *//* 启动ADC转换*//* *//********************************************************************/ADC_start(){ADC_CS=1; //一个转换周期开始_nop_();ADC_CLK=0;_nop_();ADC_CS=0; //CS置0，片选有效_nop_();ADC_DI=1; //DI置1，起始位_nop_();ADC_CLK=1; //第一个脉冲_nop_();ADC_DI=0; //在负跳变之前加一个DI反转操作_nop_();ADC_CLK=0;_nop_();}/********************************************************************//* *//*AD转换函数*//*选择输入通道，输入信号的模式《单端输入，或差分输入》*//* *//********************************************************************/ADC_read(uchar mode){uchar i;ADC_start(); //启动转换开始ACC=mode;ADC_DI=ACC1; //输出控制位1，DI=1，单通道输入，DI=0，差分输入。

单片机驱动LCD1602显示字符串程序

;声明: ; ; ;
版权所有，嵌入式应用软件园。此文件只限购买者个人使用，请勿在互联网中传播，如有侵权，将追究相应责任。如需单片机代码/技术支持，请访问:嵌入式应用软件园
如需源代码/此代码技术支持，请访问: 嵌入式应用软件园。
8
;****************************************************************************** ;函数名:DISP ;输入:无 ;输出:无 ;调用:WRITE_DATA ;描述:显示字符串到 LCM ;****************************************************************************** ;*******子程序******** DISP:
MOV A,#00000001B
7
嵌入式应用软件园，版权所有，请勿转载/销售。
LCALL WRITE_COM RET
