配电自动化系统远方终端
北京市电力公司配电自动化远方终端DTU技术规范(三)(0916)
配电自动化远方终端（DTU）技术规范（适用一遥配置站点）北京市电力公司二〇一〇年九月目录1总则 (3)2引用标准 (3)3定义 (3)4环境条件 (3)5功能技术要求 (4)6附录1 一遥DTU航空插座端子定义 (9)7附录2 故障指示器无线接收模块接口说明 (11)1总则1.1本规范适用于遥信功能配置站点应用的DTU远方终端。
1.2本规范正文提出了对设备的技术参数、性能等方面的技术要求。
1.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。
对本规范未进行规定的技术细节，参照最新版本的GB标准执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规范存在偏差时，应以本技术规范为准。
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规范存在偏差时，应以本技术规范为准。
DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则3定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。

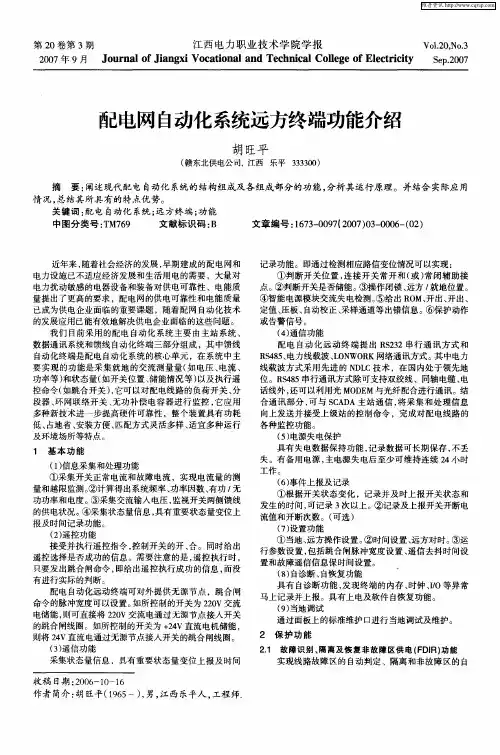

配电网自动化系统远方终端功能介绍
具有 自诊断功能 ， 发现终端的内存 、 时钟、Ｏ等异常 Ｉ ／ 马上记录并上报。具有上电及软件 自 恢复功能。
（） ９ 当地 调试 通 过面板上 的标 准维护 口进行 当地 调试及 维护 。
２ 保 护 功 能
２１ 故障识 别 、 ． 隔离及 恢复 非故 障区供 电 （ ＤＩ 功 能 Ｆ Ｒ）
维普资讯
第 ２ 卷第 ３ ０ 期
江 西 电 力 职业 技 术 学 院学 报 Ｖ１０ ｏ ｏ２。 ． 源自 Ｎ３Ｓｐ２ ０ ｅ． ７ ０
２０ ０ ７年 ９月 Ｊ ｕ ｎ ｌｏ ｉｎ ｘ ｃ ｔｏ ａ ｎ ｃ ｎ ｃ ｌＣｏｌｇ ｆＥｌｃｒｃｔ ｏ ｒ ａ ｆＪａ ｇ ｉＶｏ ａｉ ｎ ｌ ｄ Ｔｅ ｈ ｉａ ｌ ｅｏ ｅ ｔｉｉ ａ ｅ ｙ
近年来 ， 社会经 济 的发展 ， 期建 成 的配 电 网和 随着 早 电力设 施 已不适 应经 济发展 和生 活用 电 的需要 ，大 量对 电力 扰动敏 感 的电器设 备 和装备 对供 电可靠 性 、电能质 量提 出 了更 高 的要求 ，配 电网 的供 电可靠性 和 电能 质量 已成 为供 电企业 面 临的重要 课题 ，随着 配 网 自动化 技术 的发展 应用 已能有效 地解决 供 电企业 面临 的这些 问题 。 我们 目前 采 用 的配 电 自动 化 系统 主 要 由 主站 系统 、 数据通 讯 系统 和馈线 自动 化终端 三部 分组 成 ，其 中馈线 自动 化终端 是 配电 自动化 系统 的核 心单元 ，在 系统 中主 要实 现 的功 能是 采 集就 地 的交 流 测量 量 （ 电压 、 如 电流 、 功率等） 和状态量（ 如开关位置、 储能情况等） 以及执行遥 控命令（ 如跳合开关 ）它可以对配电线路的负荷开关 、 ， 分 段器 、 环网联络开关 、 无功补偿电容器进行监控 ， 它应用 多种新技术进一步提高硬件可靠性 ，整个装置具有功耗 低、 占地 省 、 安装 方便 、 匹配方 式灵 活多样 、 宜多种 运行 适 及环境 场所 等特点 。
配电自动化远方控制终端(FTU)常见故障分析
配电自动化远方控制终端（FTU）常见故障分析作者：任万彬李辉来源：《电子技术与软件工程》2015年第19期摘要配电自动化远方控制终端（FTU）具有数据采集及传输，同时能够实现对配电网故障进行检测和自动监控，配电自动化远方控制终端自身的运行可靠性与稳健性对于配电网系统稳定的运行起到重要的作用，文章分析了配电自动化远方控制终端（FTU）的基本功能及常见的故障类型，旨在增加FTU运行的可靠性与稳定性。
【关键词】配电自动化远方控制终端可靠性与稳健性故障分析配电自动化主要包括用户自动化、配电管理自动化、馈线自动化以及变电站自动化4个方面组成部分，在配电网中是通过FTU采集、传输实时信息，将信息传送到变电站后上报配网调控中心，然后，配网调控中心发出相关的控制命令，以变电站或区域集控为传输媒介，将控制命令发送给FTU执行，在配网中常常会发生短路故障以及接地故障，实现对故障的快速检测与维修，能够有效的提高配电网系统运行的可靠性。
1 FTU概述配电自动化远方控制终端（FTU）是安装在馈线以及配电室中的智能化终端设备，其具有故障检测以及遥控等功能，可以实现与远方配电子站进行通信，将配电系统相关的运行数据参数提供给配电子站，这些信息包括，电能参数、接地故障、开关状态以及相间故障等，同时，其可以接收配电主站发出的控制命令，并且按照控制命令对相关的配电设备进行调节与控制，FTU具有抗高温、体积小、耐严寒、数量多以及可靠性要求较高等特点，能够实现对故障的定位、隔离以及非故障区域快速恢复供电功能，另外，FTU可以利用高性能单片机制造，并通过适当的结构设计使之具有防潮、防雨、防雷等功能。
1.1 “四遥”功能FTU具备遥信、遥调、遥测以及遥控功能，其既能够检测正常负荷条件下的电流、功率因数、电压、视在功率、频率、有功功率以及无功功率等，也能够检测反映系统不平衡程度的电流以及电压。
1.2 配电网信息故障采集与处理功能FTU能够实现对配电网进行故障定位、自动隔离以及非故障区域迅速恢复供电等一些功能，与RTU相比较，FTU能够实现信息数据的采集与处理故障信息，这些数据包括：故障电流和电压值、故障发生时间以及故障历时、故障方向、小电流接地故障检测等，在获取这些信息时，FTU的检测精度相对较高。
FTU资料简介
目前，我国电力供应紧张，但居民用电、农用电线损高、电费高、电压低、供电不可靠，已成为供用电瓶劲。
因此，国家计划投资2600亿改造配网，逐渐实现配电自动化以达到：电能合理分配以降低能耗，供电可靠性提高以减少电能损失，供电质量提高以使各种电气设备使用寿命延长。
配电自动化的应用可精确估计各种设备的使用状态，使设备能得到充分利用，情报资料精确完整及劳动力大大减少等。
关键字：一次电气设备，远动终端，自动抄表1 配电系统一次电气设备合理设计和选择相应的配电系统一次电气设备是配电自动化的重要工作，为配合故障隔离、负荷转移和恢复非故障用户的供电的具体要求，配网需正确使用一次电气设备及附属设备。
因此应根据实际条件，在满足可靠性要求外，需按技术经济原则进行选择。
技术方面应满足配电自动化要求和特性。
1.1开关设备应采用可靠性高、免检修、少维护、可电动操作的无油化开关设备，包括断路器、重合闸、负荷开关、分段器、环网开关等设备。
这些开关设备的技术指标和技术性能应满足相应要求，还应具备以下特性：（1）就地控制的开关设备，在失去交流电源情况下，除能就地进行手动分合闸操作外，至少还能进行自动分合闸各一次。
（2）应内附至少一组电流互感器（CT），用于故障电流以及负荷电流检测，用于电压检测时应内置电压互感器（PT）。
（3）可用内置和外接PT或其它低电压电源作为操作电源。
（4）应至少提供一组反映开关状态的辅助触点。
（5）失去交流电源后，仍需进行数据通信和控制的开关设备，应配备足够容量的蓄电池组和相应的充电设备。
1.2 环网柜（开关柜）（1）应满足DL404《户内交流高压开关柜定货技术条件》的要求。
（2）应根据系统的发展规划，进出线开关配置电动操作机构，或预留电动操作接口。
（3）一般进线单元（柜）应采用负荷开关、出线单元（柜）采用断路器或负荷开关加限流熔断器进行保护，也可只采用负荷开关。
（4）在一侧或双侧出线单元（柜）应接有PT，用于检测系统运行电压，并为馈线远方终端（FTU）、智能控制器、电动操作机构提供电源。
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别
配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。
1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。
1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
有关配电自动化的一些标准
2、配电自动化系统远方终端
用于配电网馈线回路的各种馈线远方终端、 配电变压器远方终端以及中压监控单元等设备的 总称。
3、馈线远方终端（FTU）和站所终端（DTU）
安装在配电网馈线回路的柱上和开关柜等处，并 具有遥信、遥测、遥控和故障电流检测(或利用 故障指示器检测故障)等功能的远方终端，称为 FTU。 安装在配电网馈线回路的开闭所和配电所等处， 并具有遥信、遥测、遥控和故障电流检测(或利 用故障指示器检测故障)等功能的远方终端，称 为DTU。
4、配电变压器远方终端（TTU）
用于配电变压器的各种运行参数的监视、 测量的远方终端，称为TTU。
接口
滤波放大
调制解调器
控制器
串口
TTU数据 采集模块
图2 TTU通信模块
国家标准
GB/T 13729 远动终端设备
有关配电自动化的一些标准
张俊佳
一、主要准则及编号
1、国家电网公司企业标准：
Q/GDW382—2009 配电自动化技术导则
2、电力标准：
DL/T721 配电网自动化远方终端系统 DL/T790 采用配电线载波的配电自动化（各个协议） DL/T814 配电自动化系统功能规范
二、总结
1、组成
配电主站 配电子站 通信网接入 层 配电自动化 系统远方终 端
KD600配电自动化系统馈线远方终端(FTU)技术说明书V1
目录一、概述 (4)二、主要性能特点： (4)三、引用标准 (5)四、主要技术指标 (6)五、主要功能 (7)六、硬件结构 (9)七、显示操作 (12)八、端子图 (17)本说明书仅适用于KD600配电自动化系统馈线远方终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采集、上送以及对开关的远程分合控制。
它结合中国配电网的运行状况，吸收了国际上配网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开发而成。
KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。
装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。
KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电线路的各种监控功能、DA功能。
二、主要性能特点：●采用ARM硬件平台的实时多任务嵌入式操作系统。
●插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。
●与外联系的部分均采用信号隔离措施——如，电源隔离、电磁隔离、光电隔离等，以提高装置的抗干扰能力。
●全面的自检、互检及错误报警功能●支持远程维护，可远程查看运行数据、上下装程序和参数●安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
●主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
●满足IEC6100-4-IV(最严酷等级)电磁兼容要求。
●工业级产品，宽温度范围(-40℃--+75℃),防磁、防震、防潮、防雷，适用于户外恶劣环境。
KD600配电自动化系统馈线远方终端(FTU)技术说明书V1[1].00学习资料
![KD600配电自动化系统馈线远方终端(FTU)技术说明书V1[1].00学习资料](https://img.taocdn.com/s3/m/e3933550650e52ea54189827.png)
K D600配电自动化系统馈线远方终端(F T U)技术说明书V1[1].00精品文档目录一、概述 (4)二、主要性能特点： (4)三、引用标准 (5)四、主要技术指标 (6)五、主要功能 (7)六、硬件结构 (8)七、显示操作 (11)八、端子图 (16)本说明书仅适用于KD600配电自动化系统馈线远方终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采集、上送以及对开关的远程分合控制。
它结合中国配电网的运行状况，吸收了国际上配网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开发而成。
KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。
装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。
KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电线路的各种监控功能、DA功能。
二、主要性能特点：●采用ARM硬件平台的实时多任务嵌入式操作系统。
●插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。
●与外联系的部分均采用信号隔离措施——如，电源隔离、电磁隔离、光电隔离等，以提高装置的抗干扰能力。
●全面的自检、互检及错误报警功能●支持远程维护，可远程查看运行数据、上下装程序和参数●安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
●主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
配电自动化远方控制终端(FTU)常见故障探析
配电自动化远方控制终端（FTU）常见故障探析摘要：FTU设备作为先进的远程控制终端，可以及时检测配电系统的各种故障，并且精准地定位故障区域，为故障的及时排除创造有利的条件。
但是在实际的运作过程中，FTU设备本身也存在一些常见的故障，对这些故障进行探究分析，可以通过加强对FTU设备的管理，提高其运作的效率和质量。
关键词：配电自动化；FTU设备；故障探析引言：FTU设备有其自身的优势和特点，在配电自动化系统的运行中，有效保障配电系统的稳定和安全。
必须完善对FTU设备故障的处理方法，保证其良好的性能，进而保障配电系统的可靠供电。
本文从实际情况出发，主要分析了配电自动化远方控制终端（FTU）常见的故障。
一、配电自动化远方控制终端FTU概述FTU是依托于计算机信息技术产生的智能化控制终端，在配电室中安装FTU设备主要实现两方面的功能，一是配电故障的检测功能，二是各子配电站的远程控制功能。
利用FTU设备，总配电站可以及时将相关的参数传输至子配电站。
一方面保证总配电站的安全稳定运转，另一方面对于子配电站的故障进行检测，并且根据实际的情况，对其故障进行远程处理。
与传统的控制终端相比，FTU设备具有诸多的优势，尤其是对自然环境的较强适应能力。
比如FTU设备对于极端高温与寒冷的耐受力较强。
另外通过合理的设计，可以提高FTU设备的防雷电能力。
除此之外，FTU设备的体积不大，而且灵敏度较高，可以及时检测出配电系统的各种故障，并且准确地定位故障的实际发生区域，有利于故障的及时处理解决和保障配电系统稳定。
以下是FTU设备在配电自动化系统中的主要功能：1.FTU具有良好的远程监测功能，对于总配电系统和子配电站的各类故障可以及时检测，主要是通过检测系统内部的电流与电压情况来实现，包括电流与电压是否稳定、是否超出或者低于相关的标准等，通过对各参数的检测分析，保障配电系统的安全运转。
2.FTU设备可以精准地定位故障的实际发生区域，FTU设备具有强大的数据信息采集与处理能力。
正泰电气股份有限公司NZK7130-Z三遥馈线终端使用说明书
NZK7130-Z三遥馈线终端使用说明书正泰电气股份有限公司2017年9月目录1. 产品概述 (1)2. 功能特点 (1)2.1 CPU (1)2.2 存储扩展 (1)2.3 模拟输入量采集 (1)2.4 开关量输入 (2)2.5 开关量输出 (2)2.6 事件记录 (2)2.7 指示灯 (2)2.8 故障检测及保护功能 (3)2.9 多样化通讯方式 (3)2.10 维护 (4)3. 技术指标 (4)3.1 额定数据 (4)3.2 功耗 (4)3.3 定值误差 (4)3.4 精确工作范围 (4)3.5 测量精度 (4)3.6 环境要求 (4)3.7 工频耐压及耐冲击能力 (4)3.8 电磁兼容和抗干扰性能 (5)3.9 机械性能 (5)3.10 过载能力 (5)4. 集中型保护功能 (5)4.1 设置界面 (5)4.2 保护功能 (5)4.3 定值设置 (6)5. 电压时间型保护功能 (8)5.1 设置界面 (8)5.2 保护原理 (8)6. 安装及上电说明 (10)6.1 结构标准 (10)6.2 端子定义 (11)6.3 数据描述 (12)6.4 装置上电及故障处理 (13)7. 产品维护说明 (14)7.1 连接 (14)7.2 查看实时数据 (14)7.3 输出量控制 (15)7.4 对时 (16)7.5 通讯参数 (16)7.6 配置 (17)7.7 定值 (18)7.8 整定 (19)7.9 数据管理 (21)7.10 通讯监视/GPRS (22)7.11 记录 (24)7.12 开入开出名称 (25)7.13 升级 (26)7.14 权限管理 (27)7.15 纵向加密 (29)1.产品概述NZK7130-Z三遥馈线终端（FTU）是我公司自主研发的配电自动化系统远方终端。
本装置采用罩式结构，可以用作户外的配电开关及环网柜的智能终端设备，完成对配电系统及设备的远方监控、故障检测、故障隔离等功能，适用于各类城市电网、农村电网、企业电网的配网自动化实施与改造，完成对馈线开关的监视、控制和保护等自动化功能，并可与通信系统配合组成有信道方式的各种环网及非环网的配网自动化系统。
配电自动化远方终端技术 李环琳
配电自动化远方终端技术李环琳发表时间：2017-11-15T18:05:44.370Z 来源：《电力设备》2017年第21期作者：李环琳刘青东王君[导读] 摘要：为了提高供电质量，供电企业发展配电自动化系统是必然方向。
配电自动化终端技术作为配电自动化系统的重要基础技术，它的发展完善对于提高电力用户的用电质量具有非常实际的意义。
（国网大连供电公司辽宁大连 116041）摘要：为了提高供电质量，供电企业发展配电自动化系统是必然方向。
配电自动化终端技术作为配电自动化系统的重要基础技术，它的发展完善对于提高电力用户的用电质量具有非常实际的意义。
配电自动化终端通常包括配电网馈线监控终端、中压远方站控制终端、开闭所远方监控终端以及配电变压器终端。
这些终端装置主要实现配电网系统中设备监控功能和故障检测、通信报警等功能，同时具有遥信、遥测、遥控和遥调的功能特点。
随着计算机技术和自动化技术的发展，配电自动化终端技术也取得了非常迅速的发展和完善，本文从配电自动化终端的功能设计出发，结合当前的技术现状，分析其存在的问题及发展趋势。
关键词：配电自动化；终端装置；通信系统配电自动化系统由主站、通信网络、终端装置三部分组成。
配电自动化终端主要用于中压配电网中的环网开关柜、重合器、柱上分段开关、配电变压器等的监视与控制，与配电自动化主站通信，提供配电运行控制及管理所需的数据，执行主站发出的对配电设备的控制指令，其性能和可靠性直接影响到整个系统能否有效地发挥作用。
与作为现场装置进行“上传数据、下达命令”的传统调度自动化或远动系统的终端（RTU）不同，配电自动化终端，除了完成传统的“三遥”（遥测、遥信、遥控）外，还能够检测故障、完成一些就地自动控制功能，如分段开关重合控制、开闭所备用电源自投等。
此外，安装在户外线路上的配电终端还要能够适应恶劣的运行环境、在线路停电时能够利用蓄电池实现不间断供电等。
本文对配电自动化终端的分类、原理结构、功能、通信技术等进行了系统阐述和探讨。
配电自动化远动终端FTU开关量采样通道及软件设计(2021整理)
配电网自动化技术? 课程设计任务书名目一、设计由来 (1) (1)配电网馈线远方终端单元FTU简介 (2) (3)二、设计原理 (4)2.1电路原理设计 (4)2.2各环节电路 (5)三、具体设计 (7)设计要求 (7)性能指标计算及元器件的选择 (7)开关量的采集程序算法及程序流程设计 (15)四、设计总结 (17)五、附录：参考文献 (18)一、设计由来电力系统由发电系统，输电系统，配电系统构成。
它是由大量的发电机、变压器、电力线路和负荷等设备有机的构成，旨在生产、传输、分配、消费电能的各种电气设备按照一定方式连接的整体。
配电系统和输电系统，实际上是按事实上现的功能来划分。
通常按输电系统的落压变电站中主变中压侧来划分，高压侧断路器及其连接的系统为输电系统，另一侧为配电系统。
配电系统(distributionsystem)：是电力系统中从输电系统的变压点(transformationpoints)向电力用户传送电能的局部，也是将电能分配到各个用户的最终环节，包括不同电压等级的变电站、配电变压器、配电线路以及把不同用户连接起来的其它电气设施，常称为配电网。
配电网自动化，是一个涵盖面广，用于治理与运行配电网的综合自动化系统，包含了配电网中的变电站、馈线网络、及用户治理、监控、优化运行等功能的系统。
配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行平安集成，构成完整的自动化及治理系统，实现配电网正常运行及事故情况下的监测、保卫、操纵和配电治理。
它是配电自动化与配电治理集成为一体的系统。
目前的功能：变电站自动化、馈线自动化、需方用电治理、配电治理自动化。
1.1现场设备：〔1〕RTU(RemoteTerminalUnit)：远动终端，是采集所在发电厂或变电站表征电力系统运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在发电厂或变电站的操纵和调节命令。
终端设备及通讯方式简介
柱上FTU
环网柜 FTU
开闭所 FTU
F30设备故障检测功能
瞬时性故障
出现瞬时性故障时， F30检测并按预置程序判断变 电站断路器跳闸，断路器一次或多次重合成功后，切 除故障恢复供电。F30发出过流遥信、断路器动作两种 告警信号。
F30设备故障检测功能
永久性故障
出现永久性故障时，F30检测并按预置程序判断变 电站断路器跳闸，断路器一次或多次重合失败后，断 路器跳闸闭锁切除故障。这时F30发出过流遥信、断路 器动作、断路器闭锁三种告警信号。
自动化所采用的通讯方式中，FTU终端设备的通讯方式 以光纤通讯为主，TTU终端设备的通讯方式则趋向于 GPRS通讯模式。
谢谢！
传输损耗低、抗干扰能力强、信息量大
配网自动化通讯方式
无线方式：无线扩频、微波、卫星通信等。
❖ 优点： ➢ 以自由空间为信息传输通道。可以节省敷设通道的费用。 ➢ 工作比较稳定； ➢ 传输速率高（可以传输数据、话音及图象等信息）。
❖ 缺点: ➢ 要求两通信点之间应基本无障碍，这是城市配电网络所 无法满足的。 ➢ 卫星通信可以避免这一缺陷，但高昂的线路租用费却会 大大影响配网自动化系统的经济效益。
无线扩频 简单
微波
简单
GPRS、CDMA 简单
速率
<50Kbp s <128Kb ps 适中
距离 <50Km <50Km 无限制
可靠性 一般 一般 较好
卫星 配电载波
简单 简单
<1200b 无限制 ps
<1200b <10Km
高 较差
造价 较高 高 较高 很高 较低
配网自动化通讯方式
总结： 根据上述各种通讯方式的介绍，在国内目前的配网
GKEC-600F配电自动化系统馈线远方终端(FTU)说明书新
青岛高科电子通信有限公司
1
目录
一、概述...............................................................................................................................4 二、主要性能特点：...........................................................................................................4 三、引用标准.......................................................................................................................5 四、主要技术指标...............................................................................................................6 五、主要功能.......................................................................................................................7 六、硬件结构.......................................................................................................................9 七、显示操作.....................................................................................................................12 八、端子图.........................................................................................................................17
智能配电终端(TTU)
配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV 变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。
1、智能配电终端（TTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.1定义FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.2特点FTU采用了先进的DSP 数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。
适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。
配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
1.3功能遥测（1）交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。
（2）两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos ∮等，根据主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。
遥信（1）开关状态信号，SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。
配电自动化远方控制终端(FTU)安装使用说明书浙江华仪电力
®
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化远方控制终端(FTU)安装使用说明书
6
图 1 箱体尺寸：600（高）×410（宽）×260（深）（mm） 内部单元包括：1、核心单元 2、智能型电源模块 3、蓄电池组 4、DTU 5、温度控制器 6、 电源指示灯 7、空气开关 8、中间继电器 9、接线端子 10、航空插头进线 11、机箱安装支 架 12、操作面板 13、机箱暗锁
功率等）和状态量（如开关位置、储能情况等），以及执行遥控命令（如跳合开关）。该配电 自动化远方终端广泛适用于 10KV 配电线路中，可对负荷开关、分段器、环网联络开关进行监 控。
配电自动化远方终端提供 RS232 和 RS485 接口，可灵活配套 GPRS/CDMA、电力线载波、 光纤通讯方式与配网自动化主站系统进行通讯，实现故障信息自动上报和线路设备信息的实 时上报。可与 SCADA 主站通信，完成对配电线路的各种监控功能。
图 3 FTU 硬件结构 FTU 的硬件是以功能强大的 DSP 为核心，配备丰富的外围接口电路构成。原理结构框图 见图 3。 FTU 采用的 DSP 为 IT 公司 2004 年正式推出的 32 位高集成性能数字信号处理器。其工作 主频 150M，工作温度-40℃~125℃,内置看门狗及丰富的资源，极其适合工业控制领域的应用。 交流量变换隔离电路使用互感器对 11 路外接交流电流或电压进行隔离，并将隔离后的信 号转换为滤波放大电路及测频电路的输入驱动信号。共有 14 路通道的二阶低通滤波及放大电 路，其中 3 路用于实现对 3 路保护电流的低端值的精准测量。 10 路 DI、7 路 DO 电路(其中 DO1-DO4 为重载继电器,主要用于断路器跳合闸等重要出 口,DO5-DO7 为信号继电器, 用于报警等出口)用来实现对开入量的采集和监视，以及对开出 继电器的驱动和管理。开入开出由 CPLD 和 DSP 协调管理，DSP 直接管理启动继电器，用于控
配电网自动化远方终端FTU与传统RTU区别有哪些
配电网自动化远方终端FTU与传统RTU区别有哪些？馈线自动化终端（FTU）是自动化系统与一次设备联结的接口，主要用于配电系统变压器、断路器、重合器、分段器、柱上负荷开关、环网柜、调压器、无功补偿电容器的监视和控制，与馈线主站通信，提供配电系统运行控制及管理所需的数据，执行主站给出的对配电设备的控制调节指令，以实现馈线自动化的各项功能。
FTU实质上是介于远方终端（RTU）与继电保护之间的一种自动化终端。
电力系统配中TTU、DTU以及FTU是什么意思?各有什么用途，全名叫什么！馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
配变终端设备（TTU）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。
为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。
在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。
配电自动化控制终端说明书
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化远方控制终端(FTU)安装使用说明书
7
5.2 硬件结构
图 2 FTU 核心单元尺寸
®
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化远方控制终端(FTU)安装使用说明书
3）高可靠性设计 本着稳定可靠、经久耐用的设计原则，全部采用工业级元器件、所有与外界的连接均做 到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器。专业的 EMC 设计。对装置输入 电源、模拟和数字电源进行实时监测，配合完善的在线自检测试程序，从根本上保证了其运 行的可靠性。 4）强大的图形可编程 通过相配套的软件包就可以在 Windows 环境下形象直观地对这些资源进行图形化编程， 操作简单，应用灵活，适应性极强。通过逻辑元件的组合，可在同一 FTU 上扩展其他不同的 保护功能，实现一机多用。 5）灵活方便的接线方式 4 个交流电压输入可接相电压、也可接线电压或零序电压或不平衡电压，适合各种 PT 接 线方式。而保护电流和测量电流均可分别接两元件或者三元件；另外 1 个交流电流通道可以 接零序电流、不平衡电流，或者接线路电流。通过简单的设置就可以方便地改变接线方式。 6） 高精度测量和计量 保护 CT 和测量 CT 分开输入，保证测量精度和保护高可靠性要求。采用频率跟踪技术， 实时监视系统频率的变化，实时调整数据采样的时间间隔，可以彻底消除基频波动引起的计 算误差，能保证在基频偏离工频 50HZ 很大的情况下准确计算出当时系统的基频分量、谐波分 量和序分量。高精度测量功能保证了电压、电流及功率因素达到 0.2 级，四象限功率测量和 电度计量达到 0.5 级。 7）丰富的接口资源 7 路交流电流、4 路交流电压输入通道；10 路开关量输入通道（交直流两用）、7 路开关 量输出。 8）顺序事件记录 可提供用于事故分析诊断的 SOE 信息有 100 条；时间分辨率为 1ms；SOE 除了记录各种保 护动作信息外，还记录经过滤波的开入变位，以及其他有助于事故分析的信息，包括装置上 电、装置掉电、装置复位、信号复归、遥控操作，修改定值、装置自检错误等信息。 9）支持 GPR B 码对时功能 10）开放的接口设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CTGU 6.2 基本组织模式
4）子站的设置 配电SCADA系统子站的设置情况取决于配电网自动
化的规模、网架、通信设施及所在地的地理环境。 设置方式 根据变电站是否实现了自动化来决定子站的设置方式
（1）变电站自动化系统兼作配电SCADA子站——新建的情形 （2） 配电子站独立于变电站自动化——改造的情形
SCADA子站
FTU FTU FTU
SCADA前置机
SCADA主/子站
FTU
FTU
主FTU
主FTU
FTU
FTU
FTU
从FTU 从FTU 从FTU
从FTU组织模式
配电SCADA系统的主站设置
（1）配电管理中心和县（地）调度中心是分开的——调度 中心向DMS转发数据；
CTGU 6.1 配电SCADA系统概述
简述
配电SCADA系统是以计算机技术为基础的配电 网生产过程控制与调度自动化系统，是DMS的基 本组成部分，同时又是DMS的基本应用平台。
功能
输电网SCADA系统所具有的“四遥”，数据 处理、事件告警、SOE、数据统计、趋势（曲 线）分析、事故追忆、数据存储及制表打印；
10kV开闭所、变电所——通过RTU进行数据采集，数 据同FTU，但数据量大；
3
CTGU 6.2 基本组织模式
配电SCADA系统的组织方式
将配电SCADA系统的内容——进线监控、10kV开闭 所和变电站自动化、馈线自动化及配变监视，进行一体化 整合为一个完整的系统，要求有：
一套基于计算机网络、面向配电网络的SCADA系统； 有效可靠、切实可行的通信网络系统——关键
设置原则
（1）不一定每个变电站设置为SCADA子站，以FTU只 与一个SCADA子站或主站通信为宜；
（2）如果已有配电SCADA主站系统，故障定位和恢复 功能在主站进行，子站仅执行主站下发的故障隔离和 恢复供电的遥控命令；主站的遥控命令也可直达与其 直接通信的FTU。
1）构造可靠可行的通信网络，要求做到:
（1）根据配电SCADA系统的规模、复杂程度和预期达到的自动化 水平，恰当地选择通信方式。
（2）如何降低通信系统的造价，并满足配电SCADA系统的要求。
4
CTGU 6.2 基本组织模式
2）配电SCADA系统的通信特点分析
通信节点多而分散； 与其它自动化监控系统有数据接口的需求。
变电站自动化接口，保护定值的远方修改与投 切，线路动态着色，地理接线图与信息集成
1
CTGU 6.1 配电SCADA系统概述
特点：（较输电网SCADA系统复杂）
监控对象多（站内和站外），信息采集难度高； 操作频度高； 具有FA功能； 除了采集配电网的静态运行数据外，还需要采集反映
2）子站的基本功能：
收集FTU的故障电流或故障电压信息，完成故障识别； 向FTU发遥控命令，实现故障的隔离和恢复供电的功能； 采集变电站内的状态量，收集FTU的状态量，状态量变位优先上
传； 实现对变电站电压、电流、功率、功率因数、频率及谐波值的测
量，采集直流量和脉冲量，并向上级主站传送； 接收并执行上级站的遥控命令（开关分合及电容器投切）及返送
电网故障时的瞬时动态数据； 配电网三相不平衡网络，电力系统计算相对复杂； 配电网直接面向用户，SCADA系统的创建、维护和扩
容工作量，可维护性的要求高； 要求具有良好的开放性，易于与MIS、GIS等其它信息
系统接口；
2
CTGU 6.1 配电SCADA系统概述
监控对象：
变电站内(110kV、220kV )10kV出线——可从调度系 统或变电站综合自动化系统转发数据，数据有：出线 的P、Q、Ua、Ub、Uc、Ia、Ib、Ic，cosθ等；
根据配电网中负荷的分布情况来决定子站的设置方式
（1）将子站设置在距离小区中所有监控对象均较近的位置——适合 于配电网比较密集，并且采用光纤或电缆通道的情形
（2）将子站设置在该配电网供电的110kV变电站内——适合配电网 比较狭长，并采用配电线载波的作为通道的情形。
11
CTGU 6.2 基本组织模式
（2）配电管理中心和县（地）调度中心是合而为一的—— 在已有的调度自动化系统上扩展DMS功能；
配电SCADA系统的子站的设置
1）子站的概念： 即“配电自动化及管理子站”，DL/T 721-2000
《配电自动化系统远方终端》将其将命名为“中压监控单 元”，属于配电自动化系统的一种远方终端。
8
CTGU 6.2 基本组织模式
4）配电SCADA系统的分层体系结构
6
CTGU 6.2 基本组织模式
5）配电SCADA系统与FTU 通信的几种方式
(a) 多点共线式； (b) 多点环形式； (c) 主从结构式；
工程应用：
物理上——光纤自愈环； 链路上——多点共线（通道）
SCADA子站
FTU FTU FTU
SCADA主站
FTU FTU FTU
校核； 采集SOE并上传； 接收并执行系统对时； 具有程序的自恢复功能； 具有设备自诊断或远方诊断功能； 具有通道监视的功能； 具有后备电源，且能备自投；
9
CTGU 6.2 基本组织模式
3）子站的选配功能：
召唤存储在FTU中的定点电流量； 检测小电流接地系统单项接地故障区段； 具有与多个主站通信的功能； 接收并执行遥调命令； 与变电站内的其他系统通信并进行信息交互； 具有当地显示和制表打印功能；
配电SCADA系统的通信模式——分层分区 3）基于分层分区的通信的通信模式，配电SCADA系统采 用组织方案：
主站+子站，分层组织 其好处体现在：
便于先试点，后推广，分步实施； 增设配电子站，可以减少主站的数据处理数量；子站的独立运行
有助于提高系统的可靠性；优化了通信通道的配置；
5
CTGU 6.2 基本组织模式
户外10kV线路（架空线和地下电缆）——通过FTU进 行数据采集，数据有:开关分合状态，过流状态以及线 路安装处的P、Q、Ua、Ub、Uc、Ia、Ib、Ic，cosθ 等；
配电变压器(变台)——通过TTU进行数据采集，数据有: 变压器的P、Q、Ua、Ub、Uc、Ia、Ib、Ic，cosθ、 电量及分接头位置数等 ；
