详解喷涂机器人的术语及关键参数
喷涂机器人的调试、设定参数的知识
4
1.1 再现控制面板
Alarm
Servo On Ready
Turn On Servo Power Lights when an alarm occurs
Teach & Play
Set Controller To Play Or Teach Model
Emergence Stop Star Button
33
（2） 接通伺服电源。
◆ 再现模式情况下：
直接按下此键，伺服电源接通。
34
◆ 示教模式情况下：
按下示教盘上的Servo On Ready键；
按下示教盘上的Teach Lock键；
握紧示教盘后的安全开关。
35
3. 机器人坐标系说明
（1）机器人外部轴（含基座轴和工装轴）
（2） 用于操作机器人的坐标系
直角坐标系
圆柱坐标系
工具坐标系
用户坐标系
37
(3)
一般的操作顺序：
№.1 首先选择坐标系：
轴节坐标
直角/圆柱坐标
工具坐标
用户坐标
注：状态行显示
38
№.2 选择手动速度；
状态行如右侧循环显示
39
№.3 轴操作：
具体操作情况如下：
40
轴节运动：
41
直角运动：
42
圆柱坐标：
43
工具坐标：
44
示教盘
状态区域
翻页键 选择键 区域键 安全开关
在后侧， 握住 时，伺服电源 接通。
手动速度键 轴操作键
回车键
插补方式健
数值键/专用健
6
急停键 安全开关 编辑锁定 光标键
按下时，切断伺服电源；顺时针旋转，急停解除。
喷涂机器人介绍
喷涂机器人通常采用先进的运动 控制系统和喷涂技术，能够实现 复杂轨迹的喷涂作业，同时具备 高效、环保、安全等优点。
喷涂机器人的应用领域
01
02
03
汽车制造
喷涂机器人广泛应用于汽 车制造领域的车体表面喷 涂作业，提高喷涂质量和 效率。
家具制造
在家具制造行业中，喷涂 机器人用于木质家具的表 面喷涂，提高喷涂质量和 效率。
02 喷涂机器人的工作原理
喷涂机器人的组成
机械臂
用于抓取和移动喷枪，实现喷 涂动作。
控制系统
控制机械臂的运动轨迹和喷枪 的工作状态，确保喷涂质量。
传感器
检械臂和喷枪所需的能源 和气源。
喷涂机器人的工作流程
定位
机器人通过传感器和控 制系统确定需要喷涂的
喷涂机器人能够适应各种复杂的工作环境和喷涂需求，实现高效、精准的喷涂作 业。在各个行业中，喷涂机器人都发挥着重要作用，提高了生产效率和产品质量 。
05 结论
总结
喷涂机器人是一种高效、精准的 自动化喷涂设备，广泛应用于汽 车、家具、建筑等行业的喷涂作
业。
喷涂机器人具有高精度定位、稳 定喷涂、高效生产等优点，能够 提高喷涂质量和效率，降低人工
未来喷涂机器人将更加注重环保和可 持续发展，采用更加环保的材料和工 艺，降低对环境的影响。
THANKS FOR WATCHING
感谢您的观看
喷涂机器人通常配备高精度的喷枪和稳定的控制系统，能够实现均匀、高质量的喷 涂效果，同时减少材料浪费和环境污染。
在汽车制造过程中，喷涂机器人可以快速、准确地完成车体各个部位的喷涂，包括 车身外部、内部和引擎部件等，显著提升了生产效率和产品质量。
家装行业的应用
汽车涂装工艺中的喷涂机器人应用
喷涂机器人能够快速、准确地完成喷涂工作，减少 了人工操作的时间和成本。
保证涂装品质
喷涂机器人能够实现精准的喷涂控制，减少了人为 因素对涂装品质的影响，提高了涂装的均匀性和一 致性。
降低对人工的依赖
喷涂机器人可以代替部分人工操作，降低了对人工 的依赖，使得生产过程更加稳定可靠。
喷涂机器人在汽车涂装中的具体应用场景
喷涂机器人具有高效率、高精度、高稳定性和低成 本等优点，能够显著提高汽车涂装工艺的生产效率 和产品质量。
喷涂机器人在汽车涂装中的应用范围
喷涂机器人还可以用于汽车零 部件的涂装，如发动机罩、车 轮等，以满足不同部位对涂装 的要求。
喷涂机器人广泛应用于汽车车 身、车底板、车门等部位的涂 装作业，能够实现快速、均匀 的喷涂效果。
喷涂机器人技术的未来发展方向
智能化
随着人工智能和机器学习技术的 不断发展，喷涂机器人将具备更 高级的自主决策和学习能力，能 够更好地适应复杂的工作环境和
任务需求。
柔性化
未来的喷涂机器人将更加注重柔 性化设计，能够快速适应不同的 车型和涂装工艺要求，提高生产
效率和灵活性。
高效能
随着能源技术的进步，喷涂机器 人的能耗将进一步降低，同时提
喷涂机器人对未来汽车工业的影响和推动作用
提高生产效率
推动汽车工业创新发展
喷涂机器人能够大幅提高汽车涂装工 艺的生产效率，缩短生产周期，降低 生产成本。
喷涂机器人的应用将推动汽车工业在 技术、工艺、材料等方面的创新发展 ，促进产业升级和转型。
提升产品质量
喷涂机器人能够实现高精度、高质量 的涂装效果，提升汽车产品的外观质 量和附加值。
喷涂机器人能够适应各种复杂形状和大小的工件，提 高涂装效率和产品质量。
喷涂机器人的选型因素、术语和它的关键参数!
喷涂机器人的选型因素、术语和它的关键参数！喷涂机器人是可进行自动喷漆或喷涂其他涂料的工业机器人，主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷涂机器人还包括液压油源，如油泵、油箱和电机等。
多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有2～3个自由度，可灵活运动。
目前，喷涂机器人的智能化程度正在逐步提高！喷涂机器人主要应用于3C行业、汽车制造业以及家具行业，未来将大量替代人工。
那么下面来了解一下喷涂机器人的选型因素、术语和它的关键参数！一、喷涂机器人的选型因素（1）机器人的工作轨迹范围。
在选择机器人时需保证机器人的工作轨迹范围必须能够完全覆盖所需施工的工件的相关表面或内腔。
除工件断面上，还需保证在工件俯视面上机器人的工作范围能够完全覆盖所需施工的工件相关表面。
左右两台机器人各覆盖左右半个车身，当机器人的工作轨迹范围在输送运动方向上无法满足时，则需要增加机器人的外部导轨，来扩展其工作范围轨迹。
（2）机器人的重复精度。
对于涂胶机器人而言，一般重复精度达到0.5mm即可。
而对于喷漆机器人，重复的精度要求可低一些。
（3）机器人的运动速度及加速度。
机器人的最大运动速度或最大加速度越大，则意味着机器人在空行程所需的时间越短，则在一定节拍内机器人的绝对施工时间越长，可提高机器人的使用率。
所以机器人的最大运动速度及加速度也是一项重要的技术指标。
但需注意的问题是，在喷涂过程中(涂胶或喷涂)，喷涂工具的运动速度与喷涂工具的特性及材料等因素直接相关，需要根据工艺要求设定。
此外，由于机器人的技术指标与其价格直接相关，因而根据工艺要求选择性价比高的机器人。

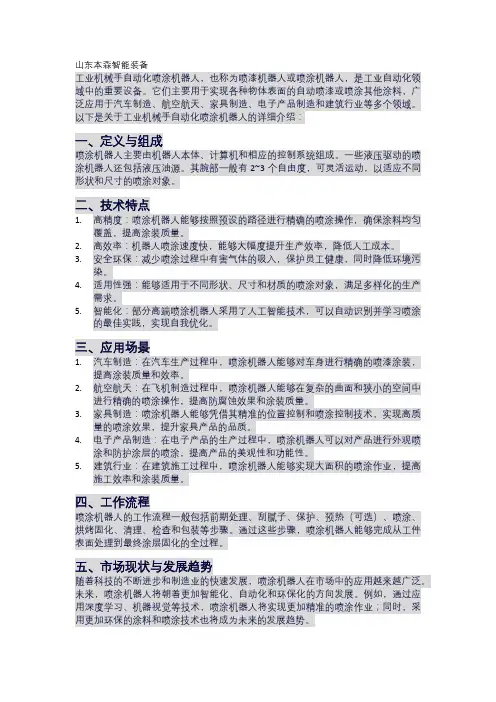

工业机械手自动化喷涂机器人
山东本森智能装备工业机械手自动化喷涂机器人，也称为喷漆机器人或喷涂机器人，是工业自动化领域中的重要设备。
它们主要用于实现各种物体表面的自动喷漆或喷涂其他涂料，广泛应用于汽车制造、航空航天、家具制造、电子产品制造和建筑行业等多个领域。
以下是关于工业机械手自动化喷涂机器人的详细介绍：一、定义与组成喷涂机器人主要由机器人本体、计算机和相应的控制系统组成。
一些液压驱动的喷涂机器人还包括液压油源。
其腕部一般有2~3个自由度，可灵活运动，以适应不同形状和尺寸的喷涂对象。
二、技术特点1.高精度：喷涂机器人能够按照预设的路径进行精确的喷涂操作，确保涂料均匀覆盖，提高涂装质量。
2.高效率：机器人喷涂速度快，能够大幅度提升生产效率，降低人工成本。
3.安全环保：减少喷涂过程中有害气体的吸入，保护员工健康，同时降低环境污染。
4.适用性强：能够适用于不同形状、尺寸和材质的喷涂对象，满足多样化的生产需求。
5.智能化：部分高端喷涂机器人采用了人工智能技术，可以自动识别并学习喷涂的最佳实践，实现自我优化。
三、应用场景1.汽车制造：在汽车生产过程中，喷涂机器人能够对车身进行精确的喷漆涂装，提高涂装质量和效率。
2.航空航天：在飞机制造过程中，喷涂机器人能够在复杂的曲面和狭小的空间中进行精确的喷涂操作，提高防腐蚀效果和涂装质量。
3.家具制造：喷涂机器人能够凭借其精准的位置控制和喷涂控制技术，实现高质量的喷涂效果，提升家具产品的品质。
4.电子产品制造：在电子产品的生产过程中，喷涂机器人可以对产品进行外观喷涂和防护涂层的喷涂，提高产品的美观性和功能性。
5.建筑行业：在建筑施工过程中，喷涂机器人能够实现大面积的喷涂作业，提高施工效率和涂装质量。
四、工作流程喷涂机器人的工作流程一般包括前期处理、刮腻子、保护、预热（可选）、喷涂、烘烤固化、清理、检查和包装等步骤。
通过这些步骤，喷涂机器人能够完成从工件表面处理到最终涂层固化的全过程。
五、市场现状与发展趋势随着科技的不断进步和制造业的快速发展，喷涂机器人在市场中的应用越来越广泛。

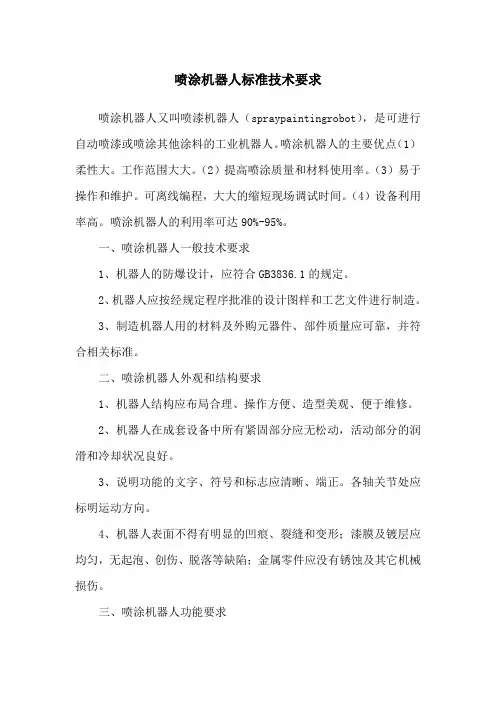

喷涂机器人标准技术要求
喷涂机器人标准技术要求喷涂机器人又叫喷漆机器人（spraypaintingrobot），是可进行自动喷漆或喷涂其他涂料的工业机器人。
喷涂机器人的主要优点（1）柔性大。
工作范围大大。
（2）提高喷涂质量和材料使用率。
（3）易于操作和维护。
可离线编程，大大的缩短现场调试时间。
（4）设备利用率高。
喷涂机器人的利用率可达90%-95%。
一、喷涂机器人一般技术要求1、机器人的防爆设计，应符合GB3836.1的规定。
2、机器人应按经规定程序批准的设计图样和工艺文件进行制造。
3、制造机器人用的材料及外购元器件、部件质量应可靠，并符合相关标准。
二、喷涂机器人外观和结构要求1、机器人结构应布局合理、操作方便、造型美观、便于维修。
2、机器人在成套设备中所有紧固部分应无松动，活动部分的润滑和冷却状况良好。
3、说明功能的文字、符号和标志应清晰、端正。
各轴关节处应标明运动方向。
4、机器人表面不得有明显的凹痕、裂缝和变形；漆膜及镀层应均匀，无起泡、创伤、脱落等缺陷；金属零件应没有锈蚀及其它机械损伤。
三、喷涂机器人功能要求1、机器人的开关、按钮、显示、报警及联锁装置功能应正常。
2、机器人操作机各轴运动应平稳、正常。
3、各种操作方式中，指令与动作应一致。
四、喷涂机器人液压系统要求用液压驱动的机器人，其液压系统应符合GB/T3766的规定。
液压源压力波动值由产品标准规定。
五、喷涂机器人安全要求1、喷涂机器人基本安全要求：机器人应符合GB11291的安全规定。
2、喷涂机器人防爆性：机器人中安装在漆雾环境中的电气组件、部件，其防爆性应符合GB3836.1的规定。
3、接地电阻和保护接地电路的连续性喷涂机器人的操作机、控制装置、动力源和喷漆设备都必须有接地点。
不能明显表明的接地点，应在其附近标注明显的接地符号“”。
喷涂机器人保护接地电路应符合GB/T5226.1的规定。
4、喷涂机器人绝缘电阻要求机器人动力交流电源电路导线与保护接地电路之间施加500Vd.c.时，测得的绝缘电阻应不小于1MΩ。
机器人静电喷涂工艺参数分析
机器人静电喷涂工艺参数分析为了保证被喷涂产品的喷涂的质量，需对喷涂机器人的喷涂工艺参数准确调控。
喷涂机器人喷涂的工艺参数有喷涂流量、旋杯转速、成型空气、静电高压、喷涂TCP(传输控制协议)速率等。
下面就来和大家分析一下机器人静电喷涂工艺参数分析。
一、喷涂机器人喷涂时的静电高压：喷涂机器人静电喷涂的原理是以接地的车身为阳极，涂料雾化器或电栅为阴极，在负高压电的作用下，两极间形成一个高压静电场180。
内加电雾化器直接通过旋杯使涂料带上负电荷，外加电雾化器通过外部电极电离空气粒子，从而使涂料颗粒带上负电荷，车身表面在电场的作用下带上了相同电位的正电荷。
根据“同性相斥，异性相吸”的原理，涂料粒子受到电场力的作用而吸附到被喷涂产品表面。
电压直接影响涂装的静电效应、涂料的利用率、涂膜的均匀性等。
当喷涂的枪距一定时，升高电压会加强静电场的电场力，增大车身表面的电力线密度，提高涂料的上漆率，膜厚也会增加。
但是喷涂机器人在精度喷涂时的电压不是越高越好，电压过高会导致被喷涂产品的边缘部位出现流漆、发花等漆膜缺陷。
电压过低会影响涂料的雾化效果，涂料粒子的直径相对较大，涂料的利用率也会降低。
喷涂水性涂料时，电压通常设置在6070kV(喷涂车身边角部位时电压一般设置在5060kV)；喷涂油性涂料的电压通常设置在6570kV(喷涂产品的边角部位时电压一般设置在6065kV)。
二、喷涂机器人喷涂移动速率：喷涂移动速率是喷涂机器人喷涂的重要参数之一，直接影响涂装效率和质量。
当被涂物在喷涂过程中处于动态时，喷具相对于被涂物的移动速率要作模拟修正。
喷涂移动速率与膜厚成反比，移动速率越快，上漆率就越低；反之则越高。
在满足喷涂节拍的前提下，优先选用较低的喷涂速率，喷涂移动速率过高会降低涂料的传输效率，造成涂料的消耗量过高，影响膜厚。
一般情况下，喷涂机器人采用静电旋杯喷涂时，喷涂移动速率小于600mm/s，对于空气喷涂而言，喷涂移动速率一般小于900mm/s。
喷涂机器人操作方法
喷涂操作方法喷涂操作方法一、设备介绍1.1 设备概述喷涂是一种自动化喷涂设备，用于在工业生产中对各种工件进行涂装操作。
它利用先进的控制系统和喷涂技术，可以快速、均匀地涂覆工件表面，并确保高质量的喷涂效果。
1.2 技术参数在此处列出喷涂的关键技术参数，例如最大喷涂速度、最大喷涂面积、喷涂精度等。
具体参数应根据实际设备而定。
二、操作准备2.1 安全注意事项在操作喷涂之前，必须了解和遵守以下安全注意事项： - 在操作过程中，应戴上适当的个人防护装备，如手套、护目镜等。
- 在设备运行过程中，应远离的作业区域，以免受伤。
- 在喷涂工作结束后，应及时清理喷涂设备，避免残留物对设备造成损害或危险。
2.2 基本操作流程2.2.1 开机准备- 检查设备的各个部位是否正常运行，如电源、气源等。
- 检查喷涂材料的供给系统是否正常。
2.2.2 调试位置- 将工件放置在工作台上，并根据喷涂计划调整工件的位置和角度。
- 启动，并通过操作控制系统，将移动到正确的喷涂位置。
2.2.3 调整喷涂参数- 根据工件的材质、形状和喷涂要求，调整喷涂的参数，如喷涂速度、压力、喷嘴角度等。
- 在进行正式喷涂之前，先进行试涂，以确保效果符合要求。
三、操作步骤3.1 打开喷涂设备- 按照设备操作说明书的要求，打开喷涂设备的电源开关和气源开关。
- 启动控制系统。
3.2 调整喷涂位置和角度- 使用控制系统，将移动到正确的喷涂位置。
- 根据工件的形状和角度，调整的喷涂角度，保证涂装效果均匀。
3.3 调整喷涂参数- 根据喷涂要求，调整喷涂的参数，如喷涂速度、压力、喷嘴角度等。
- 进行试涂，根据试涂效果，适当调整参数，直到达到预期的喷涂效果。
3.4 正式喷涂- 确认喷涂参数和位置调整无误后，开始正式喷涂作业。
- 控制进行喷涂工作，保持一定的喷涂速度和距离，以达到均匀涂覆的效果。
- 完成喷涂后，关闭喷涂设备。
四、操作注意事项- 在操作过程中，保持设备周围干燥、清洁，避免灰尘和异物进入设备，影响喷涂效果。
喷涂机器人质量控制要点
喷涂机器人质量控制要点
喷涂机器人喷涂的质量控制因素中，其中有一个重要的因素是漆膜厚度的控制，干膜的厚度是F*N*M/S*W，F是流量，N是涂料体积固体含量，M是涂料的转移率，S是走枪速度，W是喷幅的宽度。
喷涂机器人喷涂流量的控制分两类，一种是使用计量齿轮泵，即每转一圈所获得的体积数是恒定的，机器人通过控制计量泵的转速来定量供漆，在这类系统中，涂料的动力来自齿轮泵产生的压力。
二是通过流量计和节流阀组成的闭路系统来控制，在这类系统中，涂料的压力来源于供漆系统，流量计获得流量信号传到机器人系统与已标定的值作比较，当流量有偏差时，喷涂机器人通过改变节流阀开闭度来调节流量。
使用种方案控制对供漆压力的稳定性要求很高。
影响涂料的转移率的因素是喷涂设备的选择，普通空气喷枪、静电空气喷枪和旋杯对涂料的转移率有明显区别，影响涂料转移率的个因素是静电。
走枪速度的控制也是很关键的，在生产中一般旋被的选用速度为600至1000mm/s，空气喷枪选用的速度为800至1500mm/s之间。
后影响膜厚的一个因子是喷幅宽度，对于空气喷枪来说，雾化空气压力与扇面空气压力的比值对喷幅宽度呈线性影响。
所以当修改相应的喷涂流量时，需考虑因为调整了雾化和空气压力值间接影响到喷幅的宽度。
六自由度喷涂机器人关键参数设计与分析
分类号 学号 M200970278 学校代码 10487 密级硕士学位论文六自由度六自由度喷涂喷涂喷涂机器人机器人机器人关键参数设计关键参数设计关键参数设计与分析与分析学位申请人 :徐科明徐科明 学科专业 :机械机械电子工程电子工程电子工程 指导老师 :杨文玉杨文玉 教 授 答辩日期 : 2011年1月10日A Thesis Submitted in Partial Fulfillment of the Requirementsfor the Degree of Master of EngineeringKey Parameters Design and Analysis for 6-DOFPainting RobotCandidate : Xu KemingMajor :Mechatronic EngineeringSupervisor : Prof. Y ang WenyuHuazhong University of Science and TechnologyWuhan，Hubei 430074，P. R. ChinaMay，2011独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。
尽我所知，除文中已经标明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究做出贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
学位论文作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，即：学校有权保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权华中科技大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
保密□，在年解密后适用本授权书。
本论文属于不保密□。
（请在以上方框内打“√”）学位论文作者签名：指导教师签名：日期：年月日日期：年月日摘要目前,制造业尤其是汽车行业的迅速增长,对研发具有自主知识产权的喷涂机器人成套装备提出了迫切需求。
机器人喷漆参数
机器人喷漆参数机器人喷漆是一种自动化喷涂技术，广泛应用于各个行业，如汽车制造、航空航天、家电等。
机器人喷漆参数是决定喷涂效果的重要因素之一，合理的参数设置可以保证喷涂质量的稳定和高效。
1. 喷涂速度：机器人喷涂的速度对于喷涂效果和生产效率有着重要的影响。
喷涂速度过快可能导致涂料不均匀、漏涂等问题，而过慢则会增加生产周期。
因此，在设置喷涂速度时需要根据具体工件的形状、尺寸和涂料的特性进行合理的调整。
2. 喷涂压力：喷涂压力直接影响涂料的喷射量和喷涂面的均匀性。
过高的喷涂压力可能导致涂料溅射，过低则会造成涂料喷洒不均匀。
因此，在设定喷涂压力时需要根据涂料的粘度和喷涂面的要求进行调整。
3. 喷嘴直径：喷嘴直径决定了喷涂物料的流量和喷涂面的宽度。
选择合适的喷嘴直径可以提高喷涂效率和喷涂质量。
一般情况下，较细的喷嘴适用于小面积的喷涂，而较粗的喷嘴适用于大面积的喷涂。
4. 喷涂距离：喷涂距离是指机器人离工件表面的距离。
喷涂距离的设置直接关系到喷涂的均匀性和质量。
一般情况下，喷涂距离应根据涂料的特性和工件的要求进行调整，通常在20-30厘米之间。
5. 喷涂角度：喷涂角度是指涂料喷射方向与工件表面法线的夹角。
喷涂角度的设置会影响到涂料的覆盖面积和涂层的厚度。
在喷涂平面工件时，一般选择垂直于工件表面的喷涂角度，而在喷涂曲面工件时，需要根据曲面的形状和涂层的要求进行调整。
6. 喷涂模式：机器人喷涂可以采用不同的喷涂模式，如连续喷涂、间歇喷涂、点涂等。
不同的喷涂模式适用于不同的工件形状和涂料要求。
连续喷涂适用于大面积均匀涂装，间歇喷涂适用于小面积或特定位置的涂装，而点涂适用于局部修补或特殊效果的涂装。
7. 涂料粘度：涂料粘度是指涂料的流动性，是影响喷涂质量和喷涂速度的重要参数。
涂料粘度过高会导致喷涂困难和涂层不均匀，而过低则会导致涂料流失和涂层厚度不够。
因此，在机器人喷涂过程中需要根据涂料的粘度进行适当的稀释或调整。
喷漆机器人
喷漆机器人第一篇：喷漆机器人喷漆机器人摘要：喷漆机器人【spray painting robot】可进行自动喷漆或喷涂其他涂料的工业机器人。
中国研制出几种型号的喷漆机器人并投入使用，取得了较好的经济效果。
喷漆机器人主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷漆机器人还包括液压油源，如油泵、油箱和电机等。
多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有2～3个自由度，可灵活运动。
较先进的喷漆机器人腕部采用柔性手腕，既可向各个方向弯曲，又可转动，其动作类似人的手腕，能方便地通过较小的孔伸入工件内部，喷涂其内表面。
喷漆机器人一般采用液压驱动，具有动作速度快、防爆性能好等特点，可通过手把手示教。
关键字：发展现状；趋势；关键部位；传动方式；控制系统0 引言目前，我国大型油罐的喷砂除锈、喷漆防腐主要采用依靠脚手架的传统人工作业方式，但此方式劳动强度大、工程质量差、工作环境恶劣。
随着石化工业的迅速发展，特别是国家石油战略储备基地的建立，研制大型油罐喷砂／喷漆自动化设备势在必行。
爬壁机器人正是此方面国内外的研究热点，但爬壁机器人普遍构造复杂、负载能力低、易坠落，特别是只能爬油罐外壁不能爬内壁，稳定性差，并不实用。
因此低成本、易拆装、可实用的新型油罐喷砂／喷漆机器人的设计迫在眉睫。
国内机器人发展现状及趋势中国工业机器人发展长期以来受限于成本较高同时国内劳动力价格低廉的状况，使得工业机器人应用面十分狭窄，但是随着中国经济持续快速扩张，人民生活水平不断提高，随着劳动力过剩程度的降低，单个工人的成本上升，对于产品质量更高的要求以及国家对装备制造业的重视，工业机器人及其技术在中国得到了政府和产业界的广泛重视。
政府努力加快中国装备制造业尤其是工业机器人的发展，采取各种措施扩大中国装备制造业在市场中占据的份额，并提供优惠措施鼓励更多企业使用机器人及其技术以提升技术水平。
产业界也开始重视工业机器人在降低劳动成本、减少劳动风险、提高产品质量中所起的巨大作用。
FUANC喷涂机器人介绍
FUANC喷涂介绍FUANC喷涂介绍1. 引言本文档旨在介绍FUANC喷涂的相关信息，包括的功能、特点、应用领域等。
通过该文档，读者将能够了解到FUANC喷涂的优势以及在各个行业中的应用价值。
2. 概述2.1 产品概述FUANC喷涂是一款智能化喷涂设备，采用先进的技术，能够自动完成喷涂任务，提高工作效率。
2.2 技术参数- 喷涂材料：适用于各种涂料，如油漆、胶粘剂等。
- 工作速度：可调节，最大速度达到XX米/秒。
- 工作精度：高精度定位系统，保证喷涂质量的一致性。
2.3 结构- 机械臂：采用多关节臂型结构，灵活度高，可进行各种复杂喷涂动作。
- 控制系统：采用先进的控制算法，可实现精准的运动控制。
2.4 安全性能- 防护装置：配备多重安全装置，如紧急停止按钮、光栅传感器等，确保操作人员的安全。
- 防溅设计：设有防溅罩，能够有效防止喷涂过程中的液溅出。
3. 功能介绍3.1 自动喷涂功能- 自动识别：配备图像识别系统，能够自动识别喷涂的区域。
- 自动控制：通过预设的参数，能够实现自动控制喷涂流量和喷涂速度。
3.2 多种喷涂模式- 单一喷涂模式：可根据需要，设定单一喷涂模式，喷涂一种颜色或涂料。
- 多色喷涂模式：支持多种颜色切换，实现复杂图案的喷涂。
3.3 人机交互界面- 触摸屏控制：配备触摸屏界面，便于操作人员设定参数和监控喷涂状态。
4. 应用领域4.1 汽车制造- 汽车喷漆：可以精确喷涂汽车外观，提高涂装质量和效率。
- 备件涂装：能够喷涂零部件，提供均匀的涂装效果。
4.2 家电制造- 冰箱喷涂：可以喷涂冰箱外壳，提供均匀的外观效果。
- 电视喷涂：能够喷涂电视机外壳，提供高质量的涂装效果。
4.3 建筑装饰- 墙面喷涂：可以进行墙面喷涂，提供均匀的涂装效果。
- 室内装饰：能够喷涂室内装饰物，提供精美的涂装效果。
5. 附件本文档涉及的附件包括：- FUANC喷涂技术参数表6. 法律名词及注释- 喷涂：指使用涂料等材料喷洒或涂抹于物体表面。
喷涂机器人基本概述
测量系统
每个轴含有一个编码器，用于测量轴位置。编码器位于电机轴末端，编 码器测量位置的原理如图所示。
2、控制器 控制器包含电子控制装置，如计算机、工艺控制器、输入输出、闪存等， 还包含与机器人马达配套的电子装置和驱动。
3、吹扫单元
在含有电气元件的机械手内部提供压缩空气，施加过压，阻止外部的 爆炸性气体进入机械手里面。吹扫系统由下列元件组成：
轴驱动电机
a) 采用无刷交流电机（3相永磁同步电机），1、2、3、7、8轴均采用6极较大 电机；4、5、6轴手腕轴采用较小型4极电机。
b) 各个电机后端装有制动器，制动器带有24V直流电，上电后，可以自由移动 电机。制动器规格取决于电机规格。
c) 电机绕组设有温度传感器（敏电阻），绕组温度达到100°C报警，达到 120ºC，传感器即可切断电机电源。
返回Home并继续生产。
执行窗口Execution “执行”菜单用于简单 的测试。 显示当前执行的所有 Rapid码。 对“视图”软键下的字 体大小进行设置，即可 调整Rapid码的显示范围。
还可以在“字体”菜单 上选择“大纲”即选择 展开RobTargets等内嵌值， 也可以显示行数。 点击“任务”软键可以 选择任何任务进行检查， 还可以调整运动速度。
工作任务队列Job Queue
四、工艺监控
参数编辑器
刷子百分比调整
“校准”菜单
工艺诊断
“网络”菜单
“换色”菜单
第四节 机器人的手动操作
一、示教器的使用 • 使能键的使用
手动操作 单轴运动的手动操作
线性运动的手动操作
重定位运动的手动操作
重定向（姿态）运动Reorient：机器人工具坐标TCP位置不变，机器人TCP 沿坐标轴转动，改变姿态角度。
Fanuc机器人喷涂培训教程
目录第一章安全注意事项 (7)一、注意事项 (7)二、不可使用机器人的场合 (7)三、安全操作规程 (7)1．示教和手动机器人 (7)2．生产运行 (8)第二章机器人单元的组成 (9)一、机器人 (9)1．喷涂机器人的概论 (9)2．喷涂机器人的服务行业 (10)3. 喷涂机器人的常规型号 (11)4. 控制柜常规型号 (13)5．喷涂机器人的主要参数 (16)6．喷涂机器人的编程方式 (16)7．喷涂机器人的安装环境 (16)8．喷涂机器人的特色功能 (17)9．喷涂机器人的运动 (17)10．附加轴 (17)11．喷涂机器人的安装形式 (18)二、系统软件 (19)三、控制器 (20)1．单色TP介绍 (28)2．彩色TP介绍 (29)3．TP操作键介绍 (32)五、通电／关电 (40)1．通电 (40)2．关电 (41)六、点动机器人 (42)第三章坐标系设置 (46)一、工具坐标系 (46)方法一：三点法设置 (46)方法二：六点法设置 (49)方法三：直接输入法设置 (53)激活工具坐标系： (54)检验工具坐标系： (56)二、用户坐标系 (57)方法一：三点法设置 (57)激活用户坐标系： (60)检验用户坐标系： (61)第四章程序的管理 (62)一、创建程序 (62)二、选择程序 (70)三、删除程序 (70)四、复制程序 (71)五、查看程序属性 (72)第五章指令 (73)一、编辑界面 (73)二、运动指令 (74)1. 运动指令的介绍 (74)2. 运动指令的编辑 (77)三、指令的编辑 (81)1. 插入空白行（Insert） (82)2. 删除指令行（Delete） (83)3. 复制/粘贴指令（Copy/Paste） (83)四、非运动指令 (87)1. 寄存器指令Registers (87)2. I/O（信号）指令I/O (92)3. 条件比较指令IF (93)4. 条件选择指令SELECT (94)5. 等待指令WAIT (95)6. 跳转/标签指令JMP/LBL (96)7. 呼叫指令CALL (97)8. 偏移条件指令OFFSET (97)9. 工具坐标系调用指令UTOOL_NUM (99)10. 用户坐标系调用指令UFRAME_NUM (100)11. 其他指令 (101)五、喷涂指令 (103)1. 喷枪指令：Gun = [ ] (103)2. 喷枪选择指令：GunSel [ ] (104)3. 喷漆参数预设置指令：Preset [ ] (106)4. 静电指令：ElectroStat [ ] (107)六、手动控制喷涂 (109)七、测试周期 (110)第六章执行程序 (112)一、程序的启动方式 (112)1. TP启动方式一：顺序单步执行（在模式开关为T1/T2条件下进行） (112)2. TP启动方式二：顺序连续执行（在模式开关为T1/T2条件下进行） (113)3. TP启动方式三：逆序单步执行（在模式开关为T1/T2条件下进行） (113)二、中断程序的执行 (114)1. 人为中断程序的方法 (114)2. 报警引起的程序中断 (115)三、恢复程序的执行 (116)第七章喷涂参数设置 (118)一、设置颜色信息 (118)二、设置颜色改变周期 (123)三、定义预置 (126)四、定义静电预置 (128)五、PCE(P ROCESS C ONTROL E NCLOSURE)介绍 (130)1. PCE的功能 (130)2. PCE的构成： (132)3. PCE与机器人的关系 (133)4. PCE的操作 (134)5. 注意事项 (135)第八章信号 (136)一、信号的分类 (136)二、信号控制： (136)1.配置 (136)2.强制输出 (138)3．仿真输入/输出 (139)三、信号介绍 (140)1. Standard I/O (140)2. Enhance I/O (144)第九章基准点，宏 (148)一、基准点R EF P OSITION (148)1. Ref Position 概述 (148)2. 设置Ref Position点 (148)二、宏MACRO (152)1. 概述 (152)2. 设置宏指令 (152)3. 执行宏指令 (154)第十章自动运行 (156)一、自动运行方式：JOB-BIN (156)1. 自动运行的执行条件 (156)2. 程序的命名要求及设置步骤： (157)二、自动运行方式：INITSEQ (161)1. 自动运行的执行条件 (161)2. 自动运行涉及的信号： (162)3. 程序命名要求： (162)4. 时序图 (163)第十一章备份/加载 (164)一、文件的备份/加载设备 (164)二、文件类型 (164)三、备份/加载方法的异同点 (166)四、备份／加载的应用 (166)五、备份/加载方法的介绍 (167)1．一般模式下的备份/加载 (167)2．控制启动（Controlled Start）模式下的备份／加载 (175)3．Boot Monitor模式下的备份与加载 (181)第十二章零点复归（MASTERING） (185)一、零点复归（M ASTERING）介绍 (185)二、零点复归（M ASTERING）的方法 (187)1. FIXTURE POSITION MASTER（专门夹具核对方式） (187)2. SINGLE AXIS MASTER (单轴核对方式) (199)3. Quick Mastering （快速核对方式） (200)二、相关故障的消除 (202)1. 消除 SRVO - 062 报警，恢复机器人正常运作 (203)2. 消除 SRVO - 038 报警，恢复机器人正常运作 (205)第十三章基本保养 (207)一、概述 (207)二、更换电池 (208)1. 更换控制器主板上的电池 (208)2. 更换机器人本体上的电池 (208)三、更换润滑油 (209)1. 更换减速器和齿轮盒润滑油 (209)第十四章机器人易耗品介绍 (222)一、机器人本体电池及润滑油 (222)二、机器人控制柜电池及保险丝 (224)第一章安全注意事项一、注意事项1.FANUC机器人所有者、操作者必须对自己的安全负责。
工业机器人自动喷涂生产线参数设计
工业机器人自动喷涂生产线参数设计1.喷涂机器人的简介喷涂机器人主要是集成了喷涂工艺系统和防爆系统的工业机器人，可以根据不同的工件采用不同的程序对工件的表面进行油漆的喷涂，机器人的程序可以由人工根据工件的形状预先示教（编写好程序）而成，也可以由专业的模拟软件根据工件的模型先在电脑中运用专业的模拟软件（如robot-studio)进行模拟然后再将模拟的程序从电脑导至机器人控制器，从而可以节省大量的现场调试时间和新产品开发周期。
根据国内外多家客户使用证明，喷涂机器人在机车诸多应用中不仅可以大大提高生产效率，改善员工的工作环境，并且可以节省大量的运营成本，提高工件品质。
针对机车表面颜色多变的要求，机器人还可以配置换色阀，可以对油漆进行快速的切换，节省换漆时对管路和喷枪的清洗时间。
2.机器人喷涂的优势1）降低运营成本，减少原料的浪费，提高成品率喷涂机器人集成了喷涂工艺系统（IPS），可以提高油漆喷漆的上漆率，提高油漆的利用率。
机器人喷涂可以根据工件的宽度调节不同的喷幅，比如在喷涂车厢大面积平喷涂可以采用200MM的扇幅，而在喷涂例如一些边缝时，则可以采用小的扇幅，如50MM。
并且在喷涂过程中，可以自由的开关枪，不需要改变机器人的喷涂程序，可以节省油漆的消耗量，并且极其方便。
由于机器人喷涂的高精度，如ABB IRB5400和IRB5500的重复精度达到0.15MM，因此机器人喷涂的膜厚的精度可以达到正负3UM。
相比人工的喷涂，既可以提高机车表面的成膜质量与一致性，提高成品率，减少修补工作量，又可以节省油漆。
特别是在要求严格的场合，油漆的流量可以实现闭环控制，即机器人在喷漆的过程中会根据流量计自动检测当前流量并且与设定流量进行对比，根据信号的反馈值自动调节流量阀的开度，以达到精确控制流量的目的。
双组份油漆可以采用预混（即油漆和固化剂预先配好），也可以采用喷枪前混合。
采用喷枪前混合可以减少油漆的浪费，因为当油漆和固化剂配好之后，如果有任何问题暂时停喷涂时，油漆会固化，而油漆和固化剂在喷枪前混合则可以避免这种情况发生。
工业机器人靴子喷涂机器人
山东本森智能装备工业机器人靴子喷涂机器人，作为喷涂机器人在特定应用领域的实例，主要用于对靴子进行喷涂处理。
以下是对其的详细解析：一、定义与功能定义：工业机器人靴子喷涂机器人是指利用机器人技术和喷涂技术相结合，专门用于对靴子进行快速、准确、连续喷涂操作的设备。
这种机器人结合了高精度的机械臂、先进的控制系统以及喷涂技术，能够实现靴子的自动化喷涂。
功能：1.高效喷涂：具有高速连续喷涂的能力，能够在短时间内完成大量靴子的喷涂任务，提高生产效率。
2.精准控制：利用先进的定位系统和传感器技术，能够准确地感知靴子表面的形状和位置，实现精准的喷涂操作，确保涂层均匀细腻。
3.多样化喷涂：通过程序控制和调整参数，能够实现不同喷涂模式的切换，如均匀喷涂、线条喷涂等，满足不同靴子的喷涂需求。
4.环保节能：采用先进的喷涂技术，能够减少涂料的浪费和污染，符合现代环保要求。
二、应用领域工业机器人靴子喷涂机器人主要应用于鞋业生产中的靴子喷涂环节。
传统的靴子喷涂工艺主要依赖人工操作，存在效率低下、易出错、涂层均匀性差等问题。
而靴子喷涂机器人的应用，可以自动完成靴子的喷涂任务，提高生产效率，确保喷涂质量的一致性，满足市场对靴子外观和品质的高要求。
三、技术特点1.高精度定位：采用先进的定位系统和传感器技术，能够实时感知靴子表面的形状和位置变化，确保喷涂的准确性和稳定性。
2.灵活运动：机器人的喷涂臂具有多个自由度，能够灵活运动，从各个角度和距离对靴子进行喷涂，确保涂层的均匀性和一致性。
3.智能控制：内置智能控制系统，能够根据预设的程序和实时反馈信息，自动调整喷涂参数和喷涂路径，实现最优化的喷涂效果。
4.安全可靠：具备安全监测系统和实时反馈机制，能够实时监测工作环境和操作过程，确保操作人员的安全。
四、市场与发展趋势随着工业化和智能化的发展，靴子喷涂机器人市场需求不断增长。
未来，靴子喷涂机器人将朝着更高效、更精准、更环保的方向发展。
同时，随着人工智能、大数据等技术的不断融入，靴子喷涂机器人将具备更强的自主学习和决策能力，为鞋业生产提供更加智能化、个性化的解决方案。
喷涂机器人种类特点和使用注意事项
喷涂机器人种类特点和使用注意事项喷涂机器人的主要优点（1）柔性大。
工作范围大大。
（2）提高喷涂质量和材料使用率。
（3）易于操作和维护。
可离线编程，大大的缩短现场调试时间。
（4）设备利用率高。
喷涂机器人的利用率可达90%-95%。
真正要想发挥出喷涂机器人实际运用的综合性价比，提升其使用的寿命，一点要了解喷涂机器人的种类特点和使用注意事项。
一、喷涂机器人种类特点1、有气喷涂机器人有气喷涂机器人也称低压有气喷涂，喷涂机依靠低压空气使油漆在喷出枪口后形成雾化气流作用于物体表面（墙面或木器面），有气喷涂相对于手刷而言无刷痕，而且平面相对均匀，单位工作时间短，可有效地缩短工期。
但有气喷涂有飞溅现象，存在漆料浪费，在近距离查看时，自动喷涂机器人可见极细微的颗粒状。
一般有气喷涂采用装修行业通用的空气压缩机，相对而言一机多用、投资成本低，市面上也有抽气式有气喷涂机、自落式有气喷涂机等专用机械。
2、无气喷涂机器人无气喷涂机器人可用于高黏度油漆的施工，而且边缘清晰，甚至可用于一些有边界要求的喷涂项目。
视机械类型，其可分为气动式无气喷涂机、电动式无气喷涂机、内燃式无气喷涂机、自动喷涂机等多种。
另外要注意的是，如果对金属表面进行喷涂处理，最好是选用金属漆（磁漆类）。
二、喷涂机器人使用注意事项1、严格按照相关的流程进行开展运用前景好的喷涂机器人会针对相关施工的流程做精确的说明，并且在初期合作中会做专人辅导的教学实施，而要想更精准的发挥出喷涂机器人的工作成效，依赖于精确的工作开展流程显然在根本上能更好的为工作准确的实现提供后盾依托。
2、施工前要做好精确的准备工作事实上喷涂工作开展前期的准备工作直接关系到喷涂效果的实现，同样的在喷涂机器人施工运用的过程，也需要提前做好相关准备工作的完成，通过前期准备的完善才能更好的为喷涂机器人工作开展提供更有价值的防御，尤其对于喷涂表面的处理更是应该慎重达标。
3、工作后的保养实现施工后的喷涂机器人保养也能在一定程度上严重影响前景好的喷涂机器人的综合使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详解喷涂机器人的术语及关键参数
喷涂机器人是可进行自动喷漆或喷涂其他涂料的工业机器人，主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷漆机器人还包括液压油源，如油泵、油箱和电机等。
多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有2～3个自由度，可灵活运动。
那么，喷涂机器人有哪些术语呢？它的关键参数你是否了解？让小编一一为你详解。
喷涂机器人的主要术语
1、喷涂机器人涂装效率、涂着效率和涂装有效率
涂装效率是喷涂作业效率，包含单位时间的喷涂面积、涂料和喷涂面积的有效利用率。
涂着效率是喷涂过程中涂着在被涂物上的涂料量与实际喷出涂料总量之比值，或被涂物面上的实测厚膜与由喷出涂料量计算的涂膜厚度之比，也就是涂料的传输效率（transfer efficency简称TE）或涂料利用率。
涂装有效率是指实际喷涂被涂物的表面积与喷枪运行的覆盖面积之比；为使被涂物的边断部位的涂膜完整，一般喷枪运行的覆盖面积应大于被涂物的面积。
2、喷涂机器人喷涂轨迹
喷涂机器人喷涂轨迹指在喷涂过程中喷枪运行的顺序和行程，采用喷涂机器人可模仿熟练喷漆工的喷涂轨迹。
3、喷涂机器人的涂料流率
喷涂机器人涂料流率是单位时间内输给每个旋杯的涂料量，又称喷涂流量、出漆量（率）。
除旋杯转速外，涂料流率是第二个影响雾化颗粒细度的因素。
当其他参数不变的情况下，涂料流率越低，其雾化颗粒越细，但同时也会导致漆雾中溶剂挥发量增大。
喷涂机器人涂料流率高会形成波纹状的涂膜，同时当涂料流量过大使旋杯过载时，旋杯边缘的涂膜增厚至一定程度，导致旋杯上的沟槽纹路不能使涂料分流，并出现层状漆皮，这会产生气泡或涂料滴大小不均匀的不良现象。
喷涂机器人每支喷枪的最大涂料流率与高速旋杯的口径、转速涂料的密度有关，其上限由雾化的细度和静电涂装的效果来决定。
实践经验表明，涂料应在恒定的速度下输入，在小范围内的波动不会影响涂膜质量。
喷涂机器人在实际的喷涂过程中每个旋杯所喷涂的区域不同，其涂料的流率等也不相同，另外由于被涂物外形变化的原因，旋杯的涂料流率也要发生变化。
以喷涂汽车车身为例，当喷涂门板等大面积时，吐出的涂料量要大，喷涂门立柱、窗立柱时，吐出的涂料量要小，并在喷涂过程中自动、精确地控制吐出的涂料量，才能保证涂层质量及涂膜厚度的均一，这也是提高涂料利用率的重要措施之一。
4、喷涂机器人的旋杯转速
喷涂机器人旋杯转速是对高转速旋杯雾化细度影响最大的因素。
当其他工艺参数不变时，旋杯的转速越大，涂料滴的直径越小。
在稍低速范围内，转速对雾化细度的影响比在高速范围内明显地增大。
喷涂机器人旋杯转速会对膜厚有影响。
当转速过低会导致涂膜粗糙；喷涂机器人而雾化过细会导致漆雾损失（引起过喷），使涂膜厚度有波动；同事当雾化超细时，则对喷漆室内任何气流均十分敏感。
旋杯的过高转速除引起过喷外，还会导致透平轴承的过量磨损，增加清晰用压缩空气的消耗和降低涂膜所含溶剂量。
喷涂机器人最佳的旋杯转速可按所用涂料的流率特性而定，因而对于表面张力打的水性涂料、高黏度的双组分涂料的旋杯转速比普通溶剂型涂料的要高。
喷涂机器人一般情况下，空载旋杯转速为6X10^4r/min，负载时设定的转速范围为（1.0~4.2）X10^4r/min误差±500r/min.
喷涂机器人的主要喷涂参数
静电喷涂技术已成为当今汽车工业的主流喷涂技术，而静电自动喷涂设备的应用更使汽车中、面涂涂装进入了自动化时代。
下面就喷涂机器人主要喷涂参数进行简述。
1、喷涂流量
静电喷涂机器人的流量是单位时间输给旋杯的涂料量，又称为吐出量。
流量的大小影响漆膜的厚度。
不同的颜色的涂料遮盖能力不同，施工膜厚也不同。
喷涂过程中，每台机器人担当的喷涂区域不同，设置的流量也不同。
同时流量也和被喷涂物的形状有关，对于汽车而言，规则的五门一盖型面一般流量较大，而立柱、棱线、转角流量较小。
2、成型空气
气体从旋杯后侧均匀分布的小孔中喷出，用于限制漆雾的幅度（扇幅），并把雾化的漆雾推向被涂物，放置漆雾扩散和反弹污染旋杯和雾化器。
对于金属漆而言，喷幅影响最终的颜色效果，喷幅不合适很容易出现斑马纹或者发花。
喷幅的设置和两枪的间距有关，油漆的叠加次数为3次。
如两枪间距100mm，喷幅最好控制为300mm，这样同一点油漆可以叠加3次。
3、旋杯转速
旋杯转速是油漆雾化的关键参数，旋杯高速旋转时产生的离心力使油漆雾化的很细（50-100μm）。
漆滴直径越小，漆膜的平滑度越好，桔皮效应越小，光泽也越高。
转速的设定也和油漆的类别有关，色漆的转速相对小些，中涂、清漆的转速相对高些。
转速和流量也是相关的，流量大，转速也要增加，以达到较好的雾化效果，但是转速过高，喷涂到被涂物上油漆就较干，会导致桔皮问题。
4、高压
静电喷涂中，被涂物为正极，旋杯为负极，在两极之间施加高电压后产生强电吸引力，使雾化后的漆雾颗粒传输到被涂物表面。
高电压的大小影响静电喷涂的静电效应、上漆率、漆膜的均匀性。
流量、转速、成型空气和高压直接影响成膜质量，同时也会影响油漆的利用率。
在生产中要结合油漆的特性和雾化器参数，进行调整，四合参数要综合考虑，不断优化，才能到达理想的喷涂效果。
