STM32F407学习资料
stm32f407数据手册中文
stm32f407数据手册中文STM32F4是由ST（意法半导体）开发的一种高性能微控制器。
其采用了90纳米的NVM工艺和ART（自适应实时存储器加速器，Adaptive Real-Time MemoryAccelerator T,,）o简介：ST（意法半导体）推出了以基于ARM® Cortex™-M4为内核的STM32F4系列高性能微控制器，其采用了90纳米的NVM工艺和ART（自适应实时存储器加速器，Adaptive Real-Time MemoryAccelerator™）oART技术使得程序零等待执行，提升了程序执行的效率，将Cortext-M4的性能发挥到了极致，使得STM32 F4 系列可达到210DMIPS@168MHz o自适应实时加速器能够完全释放Cortex-M4内核的性能;当CPU 工作于所有允许的频率仁168MHz）时，在闪存中运行的程序，可以达到相当于零等待周期的性能。
STM32F4系列微控制器集成了单周期DSP指令和FPU（floating point unit,浮点单元），提升了计算能力,可以进行一些复杂的计算和控制。
STM32 F4系列引脚和软件兼容于当前的STM32 F2系列产品。
优点兼容于STM32F2系列产品，便于ST的用户扩展或升级产品，而保持硬件的兼容能力。
集成了新的DSP和FPU指令,168MHz的高速性能使得数字信号控制器应用和快速的产品开发达到了新的水平。
提升控制算法的执行速度和代码效率。
先进技术和工艺・存储器加速器:自适应实时加速器(ART Accelerator™ )・多重AHB总线矩阵和多通道DMA:支持程序执行和数据传输并行处理,数据传输速率非常快・90nm工艺咼性能・210DMIPS@168MHz・由于采用了ST的ART加速器，程序从FLASH运行相当于0等待更多的存储器・多达1MB FLASH (将来ST计划推出2MB FLASH的STM32F4) ・192Kb SRAM:128KB在总线矩阵上，64KB在专为CPU使用的数据总线上高级外设与STM32F2兼容・USB OTG 高速480Mbit/s・IEEE1588 ,以太网MAC 10/100・PWM高速定时器:168MHz最大频率・加密/哈希硬件处理器：32位随机数发生器(RNG)・带有日历功能的32位RTC:<1 pA的实时时钟，1秒精度更多的提升・低电压:1.8V到3.6V VDD ,在某些封装上，可降低至1.7V ・全双工I2S・ 12 位ADC:0.41us 转换/2.4Msps（7.2Msps 在交替模式）・高速USART ,可达10.5Mbits/s・高速SPI,可达37.5Mbits/s・Camera接口，可达54M字节/s。
【STM32F407开发板用户手册】第16章STM32F407必备的HAL库API（重要）
【STM32F407开发板⽤户⼿册】第16章STM32F407必备的HAL库API（重要）最新教程下载：第16章 STM32F407必备的HAL库API（重要）本章教程为⼤家讲解制作⼀个STM32F4的例⼦所需的最基本API函数，对于⼀些常⽤的API函数，⼀定要熟练掌握这些函数都是实现了什么功能，不常⽤的函数有个了解即可，⽤到的时候再去学。
16.1 初学者重要提⽰16.2 那些是必备的API16.3 源⽂件stm32f4xx_hal.c16.4 stm32f4xx_hal_rcc.c16.5 stm32f4xx_hal_cortex.c16.6 总结16.1 初学者重要提⽰1、对于⼀些常⽤的函数，⼤家⼀定要熟练的掌握都实现了什么功能，⽐如HAL_Init，HAL_RCC_OscConfig，HAL_RCC_ClockConfig 等。
最好的办法是把这些函数的源码读⼀遍。
16.2 那些是必备的API这⾥我们通过⼀个简单的初始化流程来了解STM32F4的⼯程模板所必备的库⽂件和API：1、第1步：系统上电复位，进⼊启动⽂件startup_stm32f407xx.s，在这个⽂件⾥⾯执⾏复位中断服务程序。
在复位中断服务程序⾥⾯执⾏函数SystemInit，此函数在⽂件system_stm32f4xx.c⾥⾯。
之后是调⽤编译器封装好的函数，⽐如⽤于MDK的启动⽂件是调⽤__main，最终进⼊到main函数。
2、第2步：进⼊到main函数就可以开始⽤户应⽤程序编程了。
在这个函数⾥⾯要做⼏个重要的初始化，依次是：HAL库初始化函数HAL_Init，需要⽤到⽂件stm32f4xx_hal.c。
系统时钟初始化，需要⽤到库⽂件stm32f4xx_hal_rcc.c。
前⾯的两步完成后，就可以开始做⽤户需要的按键、串⼝等⽅⾯的初始化和应⽤代码的实现了。
这⾥把我们需要学习的⼏个库⽂件整理出来，依次有：startup_stm32f407xx.ssystem_stm32f4xx.cstm32f4xx_hal.cstm32f4xx_hal_cortex.cstm32f4xx_hal_rcc.ccore_cm4.h其中startup_stm32f429xx.s和system_stm32f4xx.c已经在第13章为⼤家讲解过，这⾥不再赘述。

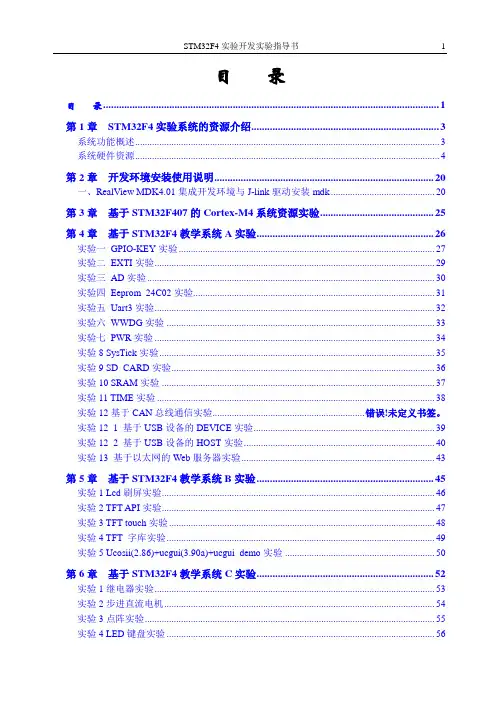

STM32F407实验指导书
目录目录 (1)第1章STM32F4实验系统的资源介绍 (3)系统功能概述 (3)系统硬件资源 (4)第2章开发环境安装使用说明 (20)一、RealView MDK4.01集成开发环境与J-link驱动安装mdk (20)第3章基于STM32F407的Cortex-M4系统资源实验 (25)第4章基于STM32F4教学系统A实验 (26)实验一GPIO-KEY实验 (27)实验二EXTI实验 (29)实验三AD实验 (30)实验四Eeprom_24C02实验 (31)实验五Uart3实验 (32)实验六WWDG实验 (33)实验七PWR实验 (34)实验8 SysTick实验 (35)实验9 SD_CARD实验 (36)实验10 SRAM实验 (37)实验11 TIME实验 (38)实验12基于CAN总线通信实验............................................................... 错误!未定义书签。
实验12_1 基于USB设备的DEVICE实验 (39)实验12_2 基于USB设备的HOST实验 (40)实验13 基于以太网的Web服务器实验 (43)第5章基于STM32F4教学系统B实验 (45)实验1 Lcd刷屏实验 (46)实验2 TFT API实验 (47)实验3 TFT touch实验 (48)实验4 TFT 字库实验 (49)实验5 Ucosii(2.86)+ucgui(3.90a)+ucgui_demo实验 (50)第6章基于STM32F4教学系统C实验 (52)实验1继电器实验 (53)实验2步进直流电机 (54)实验3点阵实验 (55)实验4 LED键盘实验 (56)实验5气体人体实验 (57)实验6 DTH11实验 (58)实验7 BMP085实验 (60)实验8 RFID实验 (61)实验9 MMA7455实验 (62)实验10 音频实验 (63)第7章相关软件设置 (64)第1章 STM32F4实验系统的资源介绍系统功能概述STM32F4教学实验系统是属于一种综合的教学实验系统，该系统基于Cortex-M4内核的32位群星系列ARM处理器，实现了多模块的应用实验。
stm32f407zgt6中文资料_数据手册_参数
万联芯城-电子元器件采购网，只售原装正品现货库存，提供一站式电 元器件配套服务，为客户解决采购烦恼，节省采购成本，目前，万联芯 城代理销售长电科技，先科ST，顺络电子等国内一线电子元器件品牌产 品，其余产品均来自原厂及代理商渠道，价格优势明显，采购电子元器 件就上万联芯城。点击进入万联芯城。
其中，高速时钟(HSE和HSI)提供给芯片主体的主时钟.低速时钟(LSE和LSI)只是提供给芯片中的RTC(实时时钟)及独立看门狗使用，图中可以看出高速时钟也可以提供给 RTC。内部时钟是在芯片内部RC振荡器产生的，起振较快，所以时钟在芯片刚上电的时候，默认使用内部高速时钟。而外部时钟信号是由外部的晶振输入的，在精度 和稳定性上都有很大优势，所以上电之后我们再通过软件配置，转而采用外部时钟信号. 高速外部时钟(HSE)：以外部晶振作时钟源，晶振频率可取范围为4~16MHz，我们一般采用8MHz的晶振。 OSC_OUT和OSC_IN开始，这两个引脚分别接到外部晶振8MHz,第一个分频器PLLXTPRE，遇到开关PLLSRC(PLL entry clock source)，我们可以选择其输出，输出为外部 高速时钟(HSE)或是内部高速时钟(HSI)。这里选择输出为HSE，接着遇到锁相环PLL，具有倍频作用，在这里我们可以输入倍频因子PLLMUL，要是想超频，就得在这 个寄存器上做手脚啦。经过PLL的时钟称为PLLCLK。倍频因子我们设定为9倍频，也就是说，经过PLL之后，我们的时钟从原来8MHz的 HSE变为72MHz的 PLLCLK。STM32F407ZGT6紧接着又遇到了一个开关SW，经过这个开关之后就是STM32的系统时钟(SYSCLK)了。STM32F407ZGT6通过这个开关，可以切换SYSCLK的 时钟源，可以选择为HSI、PLLCLK、HSE。我们选择为PLLCLK时钟，所以SYSCLK就为ቤተ መጻሕፍቲ ባይዱ2MHz了。PLLCLK在输入到SW前，还流向了USB预分频器，这个分频器输出为 USB外设的时钟(USBCLK)。回到SYSCLK，SYSCLK经过AHB预分频器，分频后再输入到其它外设。如输出到称为HCLK、FCLK的时钟，还直接输出到SDIO外设的 SDIOCLK时钟、存储器控制器FSMC的FSMCCLK时钟，和作为APB1、APB2的预分频器的输入端。GPIO外设是挂载在APB2总线上的， APB2的时钟是APB2预分频器的 输出，而APB2预分频器的时钟来源是AHB预分频器。因此，把APB2预分频器设置为不分频，那么我们就可以得到GPIO外设的时钟也等于HCLK，为72MHz了。 SYSCLK：系统时钟，STM32大部分器件的时钟来源。主要由AHB预分频器分配到各个部件。 HCLK:由AHB预分频器直接输出得到，它是高速总线AHB的时钟信号，STM32F407ZGT6提供给存储器，DMA及cortex内核，是cortex内核运行的时钟，cpu主频就是这 个信号，它的大小与STM32运算速度，数据存取速度密切相关。 FCLK：同样由AHB预分频器输出得到，是内核的“自由运行时钟”。“自由”表现在它不来自时钟 HCLK，因此在HCLK时钟停止时 FCLK 也继续运 行。STM32F407ZGT6它的存在，可以保证在处理器休眠时，也能够采样和到中断和跟踪休眠事件 ，它与HCLK互相同步。 PCLK1：外设时钟，由APB1预分频器输出得到，大频率为36MHz，提供给挂载在APB1总线上的外设，APB1总线上的外设如下：
stm32F407 keil 项目工程的建立,整理笔记
第一：软件的安装：第二：阅读《STM32F4开发指南-寄存器版本_V1.1》的第三章主要是MDK的使用技巧。
第三：新建项目工程和下载：寄存器的就先参考我提供的例程，后面讲述库函数的时候咱们再从官方提供的库文件里面去拷贝。
1.新建文件夹STM32_Demo，在这个文件夹里面新建3个文件夹：USER，SYSTEM，HARDWAR。
USER：用来保存工程文件；SYSTEM：用来存放一些官方提供的一些内核文件，以及一些常用的模块文件；HARDWARE：存放和硬件相关的模块文件；2.从我提供的程序代码里面拷贝文件到上面新建的文件夹里面；从1.STM32F4_LED工程文件里面拷贝资料文件到上面新建的文件夹里面：把1.STM32F4_LED--->SYSTEM拷贝到STM32_Demo---->SYSTEM；把1.STM32F4_LED--->HARDWAR拷贝到STM32_Demo---->HARDWARE；把1.STM32F4_LED--->USER--->main.c拷贝到STM32_Demo---->USER里面；3.新建项目工程：新建工程文件并保存到USAR里面；选择芯片如下：STM32F407ZG把文件里面的.c和.s文件添加到项目工程，可以先对其进行分组；最终出现的效果如下（组的名称随意命名）：在文件里面还有很多.h文件，咱们要在工程里面知名路径；编译会出现问题，咱们需要添加1个宏定义；STM32F40_41xxx这样编译就没有问题了。
先让ST-Link和STM32开发板连接，并连接到计算机；咱们需要使用ST-Link下载，所以要配置如下：点击上图中“Settings”，进入如下界面：下载工程文件到STM32开发板：配置注意的几点：第四：项目工程的分析：USER：main.c；HARDWARE：led.c和led.h；相关LED灯的操作文件；SYSTEM：sys文件夹：startup_stm32f40_41xxx.s：官方提供的启动代码文件；stm32f4xx.h：官方提供的STM32F4系列芯片的头文件，类似reg51.h。

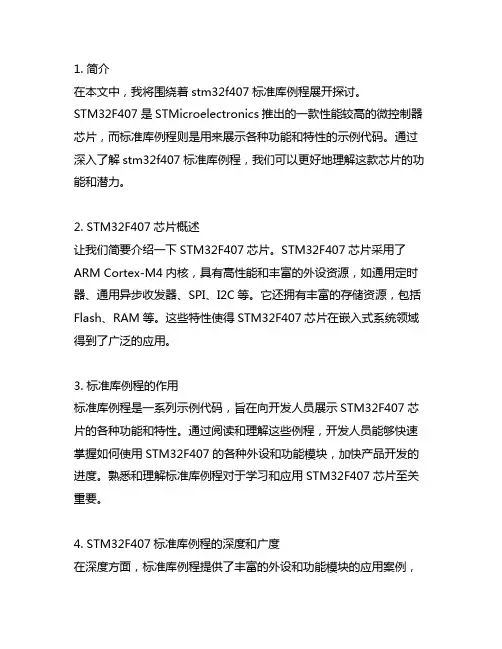

stm32f407标准库例程
1. 简介在本文中，我将围绕着stm32f407标准库例程展开探讨。
STM32F407是STMicroelectronics推出的一款性能较高的微控制器芯片，而标准库例程则是用来展示各种功能和特性的示例代码。
通过深入了解stm32f407标准库例程，我们可以更好地理解这款芯片的功能和潜力。
2. STM32F407芯片概述让我们简要介绍一下STM32F407芯片。
STM32F407芯片采用了ARM Cortex-M4内核，具有高性能和丰富的外设资源，如通用定时器、通用异步收发器、SPI、I2C等。
它还拥有丰富的存储资源，包括Flash、RAM等。
这些特性使得STM32F407芯片在嵌入式系统领域得到了广泛的应用。
3. 标准库例程的作用标准库例程是一系列示例代码，旨在向开发人员展示STM32F407芯片的各种功能和特性。
通过阅读和理解这些例程，开发人员能够快速掌握如何使用STM32F407的各种外设和功能模块，加快产品开发的进度。
熟悉和理解标准库例程对于学习和应用STM32F407芯片至关重要。
4. STM32F407标准库例程的深度和广度在深度方面，标准库例程提供了丰富的外设和功能模块的应用案例，涵盖了从简单到复杂的各种场景。
开发人员可以通过这些例程逐步学习如何配置和操作STM32F407的各种外设，从而逐步深入理解芯片的功能和特性。
例程的广度也很大，涵盖了多种不同的应用领域，包括但不限于通信、控制、传感器应用等。
这使得开发人员可以在不同的场景下应用所学到的知识，提高了例程的实用性和普适性。
5. 我对STM32F407标准库例程的个人观点和理解从个人角度来看，我认为STM32F407标准库例程是一份十分宝贵的学习资料。
通过学习这些例程，我不仅能够掌握STM32F407芯片的各种功能和特性，还可以学习到在实际项目中如何应用这些知识。
这对于我的职业发展和技术提升都具有重要意义。
6. 总结和回顾通过对STM32F407标准库例程的全面了解，我对这款芯片的功能和特性有了更深入的理解。
stm32f407串口收发函数
一、引言STM32F407 是意法半导体推出的一款高性能单片机芯片，具有丰富的外设资源，尤其是串口模块。
串口通信是单片机与外部设备进行数据交互的重要手段，而 STM32F407 的串口收发函数则是实现串口通信的关键部分。
二、串口收发函数的基本原理1. 串口概述串口又称为异步收发器，是微处理器与外围设备进行数据传输的一种通信方式。
在 STM32F407 中，串口通信分为串口发送和串口接收两部分。
串口发送函数用于将数据发送到外部设备，串口接收函数则用于接收外部设备发送过来的数据。
2. 串口收发函数的使用在 STM32F407 中，串口收发函数的使用需要通过配置相关的寄存器和参数来实现。
首先需要初始化串口通信参数（如波特率、数据位数、停止位数等），然后通过调用相应的串口发送函数和串口接收函数来实现数据的发送和接收。
三、STM32F407 串口收发函数的具体实现1. 串口初始化函数在使用 STM32F407 的串口收发函数前，首先需要进行串口的初始化配置。
该配置包括设置波特率、数据位数、停止位数、校验位等参数，具体实现如下：```cvoid USART_Init(USART_TypeDef* USARTx, uint32_t baud_rate, uint32_t data_bits, uint32_t stop_bits, uint32_t parity){// 设置波特率USARTx->BRR = SystemCoreClock / baud_rate;// 设置数据位数、停止位数、校验位// ...// 启用串口USARTx->CR1 |= USART_CR1_UE;}```2. 串口发送函数串口发送函数用于将数据发送到外部设备，具体实现如下：```cvoid USART_SendData(USART_TypeDef* USARTx, uint8_t data) {// 等待发送缓冲区为空while ((USARTx->SR USART_SR_TXE) == 0);// 将数据发送到发送缓冲区USARTx->DR = data;}```3. 串口接收函数串口接收函数用于接收外部设备发送过来的数据，具体实现如下： ```cuint8_t USART_ReceiveData(USART_TypeDef* USARTx){// 等待接收缓冲区非空while ((USARTx->SR USART_SR_RXNE) == 0);// 返回接收到的数据return USARTx->DR;}```四、串口收发函数的应用示例下面通过一个简单的示例来演示如何在 STM32F407 中使用串口收发函数进行数据通信。
stm32f407编程手册
stm32f407编程手册
STM32F407编程手册是一本指导开发者如何使用STM32F407微控制器进行编程的指南。
它通常包含以下内容：
1. 概述：介绍STM32F407微控制器的特点、应用领域、主要功能和性能指标。
2. 开发环境：详细介绍开发STM32F407应用程序所需的软件和工具，包括编译器、调试器、仿真器和开发板等。
3. 硬件接口：介绍STM32F407微控制器的各种硬件接口，如GPIO、UART、SPI、I2C、ADC、DAC等，以及如何配置和使用这些接口。
4. 中断和定时器：介绍STM32F407微控制器的中断和定时器系统，包括NVIC、SysTick、PWM、RTC等，以及如何配置和使用它们。
5. 启动和系统配置：介绍STM32F407微控制器的启动过程和系统配置，包括时钟系统、低功耗模式、内存等。
6. 外设驱动程序示例：提供一些常用的外设驱动程序示例，如LED闪烁、按键输入、串口通信等，以便开发者快速上手。
7. 性能优化：介绍如何优化STM32F407微控制器的性能，包括代码优化、功耗优化等。
8. 常见问题解答：汇总开发者在编程过程中可能遇到的问题，并提供解决方案。
需要注意的是，不同的STM32F407编程手册可能包含的内容有所不同，以上内容仅供参考。
在实际使用过程中，建议根据具体的编程手册和需求进行学习。
正点原子stm32f407rtc时钟外部电路_概述说明
正点原子stm32f407rtc时钟外部电路概述说明1. 引言1.1 概述本文将介绍正点原子stm32f407rtc时钟外部电路的概述，并详细说明其设计要点以及与外部设备的接口和协议技术要点。
该外部电路旨在提供稳定、精确的时钟信号给STM32F407RTC芯片，以确保系统时间的准确性。
1.2 文章结构本文共分为五个部分，每个部分都涵盖了具体的内容。
- 第一部分是引言，主要介绍文章目录和概述。
- 第二部分是正点原子STM32F407RTC时钟外部电路概述说明，包括简要介绍STM32F407RTC芯片以及RTC外部电路设计要点和外部晶振选型及连接方法。
- 第三部分是原子STM32F407RTC外部时钟模块设计考虑因素，涵盖了电源与地线设计、防干扰措施和滤波器设计，以及时钟频率精度和稳定性考虑。
- 第四部分是STM32F407RTC与外部设备的接口与协议技术要点，详细介绍了I2C接口通信配置技巧、SPI接口通信配置技巧以及UART接口通信配置技巧。
- 最后一部分是结论，对整篇文章进行总结和回顾。
1.3 目的本文旨在帮助读者更好地理解正点原子STM32F407RTC时钟外部电路的设计原理和要点。
通过阐述电路设计考虑因素以及接口和协议技术要点，读者可以了解如何有效地搭建一个稳定、可靠的时钟外部电路，并且能够与其他设备进行良好的通信。
此外，我们也将探讨一些优化技巧和经验教训，以帮助读者在实际应用中避免常见问题和错误。
最终，希望读者能够在正点原子STM32F407RTC开发中有所启发并取得成功。
2. 正点原子stm32f407rtc时钟外部电路概述说明2.1 STM32F407RTC简介正点原子stm32f407rtc是一款基于STM32F407芯片的实时时钟模块，具有高度精确的计时功能。
它可以用于各种需要准确时间计量的应用场景，如智能家居系统、工业自动化控制等。
2.2 RTC外部电路设计要点在设计正点原子stm32f407rtc时钟外部电路时，需要考虑以下要点：首先，在供电方面，应保证稳定可靠的供电源并避免电压波动对时钟模块造成影响。
stm32f407数据手册中文
stm32f407数据手册中文STMICROELECTRONICS STM32F407VGT6 微控制器, 32位, 以太网MAC, 照相机接口, ARM 皮质-M4, 168 MHzSTM32F407 cortex-m4的高端芯片，常用于嵌入式产品中，内含DSPμC/OS II(Micro-Controller Operating System Two)是一个可以基于ROM运行的、可裁剪的、抢占式、实时多任务内核，具有高度可移植性，特别适合于微处理器和控制器，适合很多商业操作系统性能相当的实时操作系统(RTOS)。
为了提供最好的移植性能，μC/OS II最大程度上使用ANSI C语言进行开发，并且已经移植到近40多种处理器体系上，涵盖了从8位到64位各种CPU(包括DSP)。
μC/OS II可以简单的视为一个多任务调度器，在这个任务调度器之上完善并添加了和多任务操作系统相关的系统服务，如信号量、邮箱等。
其主要特点有公开源代码，代码结构清晰、明了，注释详尽，组织有条理，可移植性好，可裁剪，可固化。
内核属于抢占式，最多可以管理60个任务。
从1992年开始，由于高度可靠性、鲁棒性和安全性，μC/OS II已经广泛使用在从照相机到航空电子产品的各种应用中。
μC/OS-II实时多任务操作系统内核。
它被广泛应用于微处理器、微控制器和数字信号处理器。
μC/OS-II 的前身是μC/OS，最早出自于1992 年美国嵌入式系统专家Jean brosse 在《嵌入式系统编程》杂志的5 月和6 月刊上刊登的文章连载，并把μC/OS 的源码发布在该杂志的B B S 上。
μC/OS-II可以大致分成核心、任务处理、时间处理、任务同步与通信，CPU的移植等5个部分。
1) 核心部分(OSCore.c) 是操作系统的处理核心，包括操作系统初始化、操作系统运行、中断进出的前导、时钟节拍、任务调度、事件处理等多部分。
能够维持系统基本工作的部分都在这里。
stm32f407数据手册中文
STMICROELECTRONICS STM32F407VGT6 微控制器, 32位, 以太网MAC, 照相机接口, ARM 皮质-M4, 168 MHz, 1 MB, 196 KB, 100 引脚, LQFPSTM32F407VGT6基于高性能的ARM Cortex-M4 32位RISC内核, 运行频率高达168MHz. Cortex-M4内核具有一个浮点单元(FPU)单精度, 支持所有ARM单精度数据处理指令和数据类型. 它还执行全套的DSP指令, 并包含一个存储器保护单元, 加强应用的安全性. STM32F407VGT6融合了高速内嵌存储器(闪存存储器高达1Mbyte, 高达192K字节SRAM), 高达4K字节备用SRAM, 以及一个加强范围的输入输出, 外部设备连接至两个APB总线, 三个AHB总线和一个32位多AHB总线矩阵..高达1Mbyte闪存.高达192+4 K字节SRAM, 包括64K字节CCM (核心耦合存储器) 数据RAM.灵活的静态存储器控制器支持紧凑型闪存, SRAM, PSRAM, NOR 和NAND存储器.LCD并行接口, 8080/6800模式.时钟, 复位和电源管理.4MHz至26 MHz晶体振荡器.内部16 MHz工厂调整RC (1%精准度) .32kHz振荡器用于实时时钟, 带校准功能.内部32kHz RC, 带校准.睡眠, 停止和待机模式.VBAT供电实时时钟, 20×32位备用电源.3 ×12位, 2.4MSPS 模数转换器.2 ×12位数模转换器.通用DMA控制器, 支持FIFO和爆破. .多达17个计时器.调试模式.多达140个输入输出端口, 带中断能力.多达136个快速输入输出, 高达84MHz .多达138个5V输入输出.高达15个通讯接口STM32F407VGT6 中文资料规格参数参数列表反馈错误技术参数电源电压(DC)1.80 V (min)时钟频率168 MHzRAM大小200704 B位数32封装参数安装方式Surface Mount引脚数100封装LQFPLQFPActive制造应用视频和目视, 嵌入式设计与开发, Industrial, 多媒体, 便携式器材, Clock & Timing, Embedded Design & Development, Imaging, Video & Vision, Industrial, , 时钟与计时, 传感与仪器, 工业, 医用Compliant含铅标准Lead FreeREACH SVHC标准No SVHC海关信息ECCN代码3A991A2。
stm32f407zgt6中文资料
STM32程序设计案例教程：《STM32程序设计案例教程》是2019年电子工业出版社出版的图书，作者是欧启标。
内容简介：本书系统介绍了STM32程序设计的基础知识和实战技巧。
本书案例丰富、结构清晰、实用性强。
本书可作为高职高专院校电类专业学生的教材使用，也可供相关工程技术人员作为参考用书。
目录：项目1 STM32的开发步骤及STM32的GPIO端口的输出功能（1）任务1-1 控制一颗LED发光二极管闪烁（1）1.1 初步认识STM32的GPIO端口的输出功能（10）1.2 寄存器及其地址信息（15）1.3 volatile修饰符的使用及寄存器定义（17）习题1 （18）项目2 认识模块化编程（19）任务2-1 控制一颗LED发光二极管闪烁（19）2.1 模块化编程（24）2.2 其他C语言注意事项（25）2.2.1 用#define和typedef定义类型别名（25）2.2.2 一些常见的运算符问题（25）2.2.3 文件包含（26）2.2.4 关于注释（27）习题2 （28）项目3 认识STM32的存储器结构（29）任务3-1 LED0闪烁控制（29）3.1 存储器基础知识（30）3.2 Cortex-M4内核和STM32的存储器结构（31）3.2.1 Cortex-M4内核的存储器结构（31）3.2.2 STM32的存储器结构（33）3.2.3 位带（Bit Band）及位带别名区（Bit Band Alias）的关系（37）3.3 结构体在STM32中的应用（40）3.4 通用的I/O端口功能设置函数的设计（42）任务3-2 跑马灯的实现（44）习题3 （47）项目4 精确延时的实现—SysTick 定时器的原理及其应用（48）任务4-1 蜂鸣器发声控制（48）4.1 SysTick定时器介绍（52）4.2 嘀嗒定时器的延时应用（55）习题4 （57）项目5 机械按键的识别——初步认识GPIO端口的输入功能（58）任务5-1 识别机械按键的按下与弹起（58）5.1 STM32的GPIO端口的数据输入功能（65）5.1.1 GPIO端口位的数据输入通道（65）5.1.2 GPIO端口位的输入配置及上/下拉电阻使能（66）5.2 按键状态的判断（67）习题5 （68）项目6 深入了解STM32F407的时钟系统（69）6.1 STM32F4的时钟系统简介（69）6.2 STM32F4的时钟系统（69）6.3 STM32F4的系统时钟和各模块时钟（72）6.3.1 系统时钟SYSCLK （72）6.3.2 由SYSCLK模块提供时钟源的时钟（73）6.3.3 RCC模块的相关寄存器及其作用（75）习题6 （77）项目7 认识STM32的串口结构（78）任务7-1 使用STM32的串口向PC端发送字符串（78）7.1 串口基础知识（83）7.2 STM32的串口结构（84）7.3 引脚复用（90）7.4 端口初始化函数的重新组织（93）习题7 （95）项目8 STM32F407的中断管理（96）任务8-1 使用STM32的外部中断（96）8.1 内嵌中断向量控制器NVIC对中断的控制（102）8.1.1 STM32的中断源（102）8.1.2 STM32的中断使能控制（105）8.1.3 STM32的中断优先级（106）8.1.4 中断函数接口及中断函数的实现（112）8.2 外部中断（113）8.2.1 外部中断的中断源（113）8.2.2 外部中断的设置（114）习题8 （116）项目9 认识STM32的定时器（118）任务9-1 使用定时器中断控制LED0的闪烁（118）9.1 STM32的定时器概述（122）9.2 TIM3内部结构及其计数原理（122）9.2.1 TIM3的内部结构（122）9.2.2 STM32定时器的定时原理（124）9.3 定时器中断的实现（127）9.4 应用定时器产生PWM调制信号（128）9.4.1 TIM14的PWM调制原理（130）9.4.2 TIM14产生PWM信号涉及的寄存器（132）9.4.3 TIM14产生PWM信号的实现流程（133）任务9-2 使用TIM14产生周期为500s、占空比为80%的脉冲信号（134）习题9 （136）项目10 认识STM32的独立看门狗（137）任务10-1 认识STM32的独立看门狗的工作原理（137）10.1 看门狗电路概述（140）10.2 STM32F407的看门狗电路（140）10.3 独立看门狗相关的寄存器（141）10.4 独立看门狗的设置、启动及工作流程（142）习题10 （143）项目11 认识STM32F407的实时时钟（144）任务11-1 认识STM32的RTC （144）11.1 RTC实时时钟介绍（149）11.2 STM32的RTC的工作原理（149）11.3 STM32的RTC的操作步骤（153）习题11 （155）项目12 STM32迷你开发板电路设计（156）项目13 认识ARM处理器（161）13.1 架构简介（161）13.2 Cortex-M4的操作状态、工作模式和访问等级（161）13.3 数据长度（162）13.4 存储器大小端（162）13.5 Cortex-M4的寄存器（163）13.6 堆和栈的概念（166）13.7 内存分配（167）习题13 （170）项目14 汇编语言基础和Cortex-M4指令集（172）14.1 汇编语言基础（172）14.2 Cortex-M4的指令集（174）14.3 Cortex-M4的伪操作和伪指令（180）14.3.1 伪操作（180）14.3.2 伪指令（186）习题14 （187）项目15 认识启动文件startup_stm32f40_41xxx.s （188）习题15 （191）附录A STM32F407ZGT6的引脚结构与功能（192）附录B STM32F407ZGT6核心电路设计（203）附录C STM32F407ZGT6外围电路设计（204）附录D 关于编译信息的解释（205）参考文献（207）。
stm32f407zgt6中文资料
stm32f407zgt6中文资料程序设计：程序设计是给出解决特定问题程序的过程，是软件构造活动中的重要组成部分。
程序设计往往以某种程序设计语言为工具，给出这种语言下的程序。
程序设计过程应当包括分析、设计、编码、测试、排错等不同阶段。
专业的程序设计人员常被称为程序员。
任何设计活动都是在各种约束条件和相互矛盾的需求之间寻求一种平衡，程序设计也不例外。
在计算机技术发展的早期，由于机器资源比较昂贵，程序的时间和空间代价往往是设计关心的主要因素；随着硬件技术的飞速发展和软件规模的日益庞大，程序的结构、可维护性、复用性、可扩展性等因素日益重要。
STM32程序设计案例教程：本书系统介绍了STM32程序设计的基础知识和实战技巧。
本书案例丰富、结构清晰、实用性强。
本书可作为高职高专院校电类专业学生的教材使用，也可供相关工程技术人员作为参考用书。
目录：项目1 STM32的开发步骤及STM32的GPIO端口的输出功能（1）任务1-1 控制一颗LED发光二极管闪烁（1）1.1 初步认识STM32的GPIO端口的输出功能（10）1.2 寄存器及其地址信息（15）1.3 volatile修饰符的使用及寄存器定义（17）习题1 （18）项目2 认识模块化编程（19）任务2-1 控制一颗LED发光二极管闪烁（19）2.1 模块化编程（24）2.2 其他C语言注意事项（25）2.2.1 用#define和typedef定义类型别名（25）2.2.2 一些常见的运算符问题（25）2.2.3 文件包含（26）2.2.4 关于注释（27）习题2 （28）项目3 认识STM32的存储器结构（29）任务3-1 LED0闪烁控制（29）3.1 存储器基础知识（30）3.2 Cortex-M4内核和STM32的存储器结构（31）3.2.1 Cortex-M4内核的存储器结构（31）3.2.2 STM32的存储器结构（33）3.2.3 位带（Bit Band）及位带别名区（Bit Band Alias）的关系（37）3.3 结构体在STM32中的应用（40）3.4 通用的I/O端口功能设置函数的设计（42）任务3-2 跑马灯的实现（44）习题3 （47）项目4 精确延时的实现—SysTick 定时器的原理及其应用（48）任务4-1 蜂鸣器发声控制（48）4.1 SysTick定时器介绍（52）4.2 嘀嗒定时器的延时应用（55）习题4 （57）项目5 机械按键的识别——初步认识GPIO端口的输入功能（58）任务5-1 识别机械按键的按下与弹起（58）5.1 STM32的GPIO端口的数据输入功能（65）5.1.1 GPIO端口位的数据输入通道（65）5.1.2 GPIO端口位的输入配置及上/下拉电阻使能（66）5.2 按键状态的判断（67）习题5 （68）项目6 深入了解STM32F407的时钟系统（69）6.1 STM32F4的时钟系统简介（69）6.2 STM32F4的时钟系统（69）6.3 STM32F4的系统时钟和各模块时钟（72）6.3.1 系统时钟SYSCLK （72）6.3.2 由SYSCLK模块提供时钟源的时钟（73）6.3.3 RCC模块的相关寄存器及其作用（75）习题6 （77）项目7 认识STM32的串口结构（78）任务7-1 使用STM32的串口向PC端发送字符串（78）7.1 串口基础知识（83）7.2 STM32的串口结构（84）7.3 引脚复用（90）7.4 端口初始化函数的重新组织（93）习题7 （95）项目8 STM32F407的中断管理（96）任务8-1 使用STM32的外部中断（96）8.1 内嵌中断向量控制器NVIC对中断的控制（102）8.1.1 STM32的中断源（102）8.1.2 STM32的中断使能控制（105）8.1.3 STM32的中断优先级（106）8.1.4 中断函数接口及中断函数的实现（112）8.2 外部中断（113）8.2.1 外部中断的中断源（113）8.2.2 外部中断的设置（114）习题8 （116）项目9 认识STM32的定时器（118）任务9-1 使用定时器中断控制LED0的闪烁（118）9.1 STM32的定时器概述（122）9.2 TIM3内部结构及其计数原理（122）9.2.1 TIM3的内部结构（122）9.2.2 STM32定时器的定时原理（124）9.3 定时器中断的实现（127）9.4 应用定时器产生PWM调制信号（128）9.4.1 TIM14的PWM调制原理（130）9.4.2 TIM14产生PWM信号涉及的寄存器（132）9.4.3 TIM14产生PWM信号的实现流程（133）任务9-2 使用TIM14产生周期为500s、占空比为80%的脉冲信号（134）习题9 （136）项目10 认识STM32的独立看门狗（137）任务10-1 认识STM32的独立看门狗的工作原理（137）10.1 看门狗电路概述（140）10.2 STM32F407的看门狗电路（140）10.3 独立看门狗相关的寄存器（141）10.4 独立看门狗的设置、启动及工作流程（142）习题10 （143）项目11 认识STM32F407的实时时钟（144）任务11-1 认识STM32的RTC （144）11.1 RTC实时时钟介绍（149）11.2 STM32的RTC的工作原理（149）11.3 STM32的RTC的操作步骤（153）习题11 （155）项目12 STM32迷你开发板电路设计（156）项目13 认识ARM处理器（161）13.1 架构简介（161）13.2 Cortex-M4的操作状态、工作模式和访问等级（161）13.3 数据长度（162）13.4 存储器大小端（162）13.5 Cortex-M4的寄存器（163）13.6 堆和栈的概念（166）13.7 内存分配（167）习题13 （170）项目14 汇编语言基础和Cortex-M4指令集（172）14.1 汇编语言基础（172）14.2 Cortex-M4的指令集（174）14.3 Cortex-M4的伪操作和伪指令（180）14.3.1 伪操作（180）14.3.2 伪指令（186）习题14 （187）项目15 认识启动文件startup_stm32f40_41xxx.s （188）习题15 （191）附录A STM32F407ZGT6的引脚结构与功能（192）附录B STM32F407ZGT6核心电路设计（203）附录C STM32F407ZGT6外围电路设计（204）附录D 关于编译信息的解释（205）参考文献（207）。
STM32F407单片机使用攻略：中文手册、实战问答15篇
STM32F407单片机使用攻略：中文手册、实战问答15篇STM32F4系列基于最新的ARM Cortex M4内核，在现有出色的STM32微控制器产品组合中新增了信号处理功能，并提高了运行速度；STM32F405x集成了定时器、3个ADC、2个DAC、串行接口、外存接口、实时时钟、CRC计算单元和模拟真随机数发生器在内的整套先进外设。
STM32F407在STM32F405产品基础上增加了多个先进外设。
STM32&STM8技术社区整理STM32F407中文资料，帮助大家的开发设计。
中文资料篇在STM32F4DISCOVERY上移植EMWIN(图片+源码)EMWIN 是NXP和Segger公司联合开发的图形库，界面比起UCGUI更加漂亮和直观，美中不足的是，在不购买其专利授权情况下，无法获取源码，只有编译好的库使用，目前库版本已经更新到5.20。
现在分享一个4.15D版本的EMWIN在STM32F4DISCOVERY上的移植。
STM32F407学习板全部例程+原理图全部代码都已测试通过，若发现有什么问题请和贴主联系。
因为时间仓促，基本上都是一些硬件测试程序。
记得要把例程和固件库放在同一目录下，全部工程共用一个库的。
至于SD 卡里的文件只是几个测试图片和音频文件，只需要根据程序将文件放置在相应目录下即可STM32F407正交编码器问题所有的定时器都有编码器模式，但是，实际上TIM9~12保留了。
tim2-5是正常的。
不知道是BUG还是确实就是没有，总之是被简介给坑了。
大家注意下。
STM32F407跑ucosii+emwin5.14，欢迎大家围观~工程代码提供在F407上移植了ucOSII和emwin5.14，因为最近在做实验室的项目，在LPC1788上使用了emwin，那个界面绝对不是盖的，相当的漂亮啊~所以就想移植到STM32F407上面来了。
附工程源码分享下刚刚画好的DXP封装__STM32F407效果如图示,原理图源文件在附件里,送几个PCB库,略微检查了下,应该没问题开发问答篇STM32F407在USART时的管脚映射说明STM32F407在跑USART时，USART3对应的是PD8和PD9.其他的USART1、USART2对应的是哪个管脚STM32F407运行usb otg的库函数#define MSC_IN_EP 0x81#define MSC_OUT_EP 0x01端点被更改就不能正常应用了有没有谁尝试更改端点关于stm32f407-discovery开发板DAC的例程问题在stm32f407discovery开发板的例程中对于DAC通道1的DMA配置为通道7流为6 ，DAC通道2的DMA配置为通道7流为5，这跟官方的编程手册中的说明dma流跟通道完全相反了，整个程序是可以跑的，但是不知道问题出在了哪里关于stm32f407 I2s DMA的主发送问题最近用stm32f407做一个sd卡mp3解码后，音频传输的项目，声卡芯片用的VM8978，采取的是SPI3的i2s，用的DMA是DMA1的stream5通道0.用的是主发送模式在dma中断中我用一个led反转看是否进入中断，结果是，中断进入，但i2s 引脚为何没有输出，按道理说应该是有波形输出的啊BCLk脚怎么一直是低电平了？stm32f407 串口不中断有没高手熟悉stm32f407的啊? 小弟在使用时，发现如果打开三个uart发送和接收中断。
(完整版)STM32F407运用总结
STM32运用总结主要分为IO口，定时器的PWM和QEI，中断，ADC，DAC和DMA介绍。
在STM32的运用中第一步一般是使能相应模块的时钟，然后配置IO口，最后配置相应的寄存器。
1.IO口STM32的IO口非常多，而且与其它外设模块通常是复用的。
在不同的外设中IO口的设置是不一样的。
这一部分介绍普通的数值IO口。
IO口有A-G共7组，每组16口。
1.IO口在时钟总线ＡＨＢ１上，使能对应端口的时钟。
在寄存器RCC->AHB1ENR中。
2.配置IO口的模式，普通的IO口配置为普通的输入输出模式。
配置ＩＯ口是悬空还是上拉或者下拉。
以上两步分别在寄存器GPIOx->MODER和GPIOx-> PUPDR（x=A,B,C,D,E,F,G）3.其中配置为输出模式时还要设置速度和相应的输出方式，开漏或者推挽，以上两步分别在寄存器GPIOx-> OSPEEDR和GPIOx->OTYPER（x=A,B,C,D,E,F,G）。
4.设置IO口的高低电平。
在寄存器GPIOx->BSRRH中置相应的位为1就是将相应的位置0，在寄存器GPIOx->BSRRL中置相应的位为1就是将相应的位置1.另外还可以设置GPIOx_ODR寄存器来设置输出电平以及读取GPIOx_IDR寄存器来获取输入电平。
2.PWMSTM32的定时器也非常之多，用到的主要是两个部分：用定时器产生PWM和定时触发ADC，这里一部分介绍PWM。
（高级定时器的配置和这差不多，由于在STM32F103里面已经尝试过在STM32F407里面就没有再写）1.配置IO口。
我们说过STM32的外设模块主要是和IO口复用的，因此在使用外设模块时首先配置好相应的IO口。
比如使用A口的PA1作为定时器Timer2的PWM输出。
则应按照如下的步骤来配置PA1。
1)使能A口的时钟。
在寄存器RCC->AHB1ENR中。
2)配置PA1为复用功能。
stm32f407数据手册中文
stm32f407数据手册中文1.参考1. Stm32f4数据手册：stm32f407zgt6.pdf2. Stm32f4中文手册：stm32f4xx中文参考手册.pdf3.开发板示意图：Explorer stm32f4_ Vxx_ SCH.pdf 2.芯片内部资源1.芯片图片2.芯片参数表3.内核（1）32位高性能Arm Cortex-M4处理器（2）时钟：最高168MHz，实际上比频率高一点（3）支持FPU （浮点运算）和DSP指令4. IO端口（1）Stm32f407zgt6：144针114 IO端口（2）大多数IO端口可以承受5V（模拟通道除外）（3）支持调试：SWD和JTAG，SWD只需要2条数据线5.记忆（1）内存容量：1024k闪存，192K SRAM6.时钟，复位和电源管理（1）1.8?3.6V电源和IO电压（2）上电复位和可编程掉电监控（3）强大的时钟系统-4?26m外部高速晶体振荡器内部16 MHz高速RC振荡器-内部锁相环（PLL），在PLL频率加倍后，一般系统时钟是外部或内部高速时钟-外部低速32.768k晶体振荡器，主要用作RTC时钟源7.低功耗（1）三种低功耗模式：睡眠，停止和待机（2）RTC和备用寄存器可以由电池供电8.广告（1）3个12位AD [最多24个外部测试通道]（2）内部通道可用于内部温度测量（3）内置参考电压9，DA（1）两个12位Da10，DMA（1）16个具有FIFO和突发支持的DMA通道（2）支持的外设：定时器，ADC，DAC，SDIO，I2S，SPI，I2C 和USART 11.多达17个计时器（1）10个通用计时器（TIM2和tim5为32位）（2）2个基本计时器（3）2个高级计时器（4）1个系统计时器（5）2个看门狗定时器12.多达17个通讯接口（1）三个I2C接口（2）6个串口（3）3个SPI接口（4）2个CAN2.0（5）2个USB OTG （6）SDIO。
stm32f407数据手册中文
1，参考资料1. Stm32f4数据手册：stm32f407zgt6.pdf2. Stm32f4中文手册：stm32f4xx中文参考手册.pdf3.开发板原理图：Explorer stm32f4_ Vxx_ SCH.pdf2，芯片内部资源1.芯片图片2.芯片参数表3.内核（1）32位高性能Arm Cortex-M4处理器（2）时钟：高达168MHz，实际上可以稍微超频一点（3）支持FPU（浮点运算）和DSP指令4. IO端口（1）Stm32f407zgt6：144针114 IO端口（2）大多数IO端口可以承受5V（模拟通道除外）（3）支持调试：SWD和JTAG，SWD只需要2条数据线5.记忆（1）内存容量：1024k闪存，192K SRAM6.时钟，复位和电源管理（1）1.8〜3.6V电源和IO电压（2）上电复位和可编程掉电监控（3）强大的时钟系统-4〜26m外部高速晶体振荡器内部16 MHz高速RC振荡器-内部锁相环（PLL，倍频），PLL倍频后，一般系统时钟是外部或内部高速时钟-外部低速32.768k晶体振荡器，主要用作RTC时钟源7.低功耗（1）三种低功耗模式：睡眠，停止和待机（2）RTC和备用寄存器可以由电池供电8，广告（1）3个12位AD [最多24个外部测试通道]（2）内部通道可用于内部温度测量（3）内置参考电压9，DA（1）两个12位Da10，DMA（1）16个具有FIFO和突发支持的DMA通道（2）支持的外设：定时器，ADC，DAC，SDIO，I2S，SPI，I2C和USART 11.多达17个计时器（1）10个通用计时器（TIM2和tim5为32位）（2）2个基本计时器（3）2个高级计时器（4）1个系统计时器（5）2个看门狗定时器12.多达17个通讯接口（1）三个I2C接口（2）6个串口（3）3个SPI接口（4）2个CAN2.0（5）2个USB OTG （6）个SDIO。
RT-Thread4.0+STM32F407学习笔记1
RT-Thread4.0+STM32F407学习笔记1RT Thread 4.0提供了新的BSP框架新 BSP 框架的主要特性如下：提供多系列 BSP 模板，⼤⼤降低新 BSP 的添加难度；每个 BSP 都配有齐全的驱动⽂件，开发者可以⽅便地使⽤所有驱动；开发者可以使⽤ CubeMX ⼯具对 BSP 进⾏图形化配置；由于Hal库是以后主流，在使⽤STD库对STM32很熟悉后，建议转到Hal库本⽂参考官⽅《STM32系列BSP制作教程》，由于官⽅提供的CubeMX与Hal库版本固定，不⼀定适⽤所有初步使⽤的⼈，本⽂使⽤⾃⼰的CubeMX制作BSP并强调注意事项。
其中⼀些解释如内容说明、Scons、Env等，详细参见《STM32系列BSP制作教程》1. BSP 制作⽅法BSP 的制作过程分为如下五个步骤：1. 复制通⽤模板2. 使⽤ CubeMX ⼯具配置⼯程3. 修改 BSP 中的 Kconfig ⽂件4. 修改构建⼯程相关⽂件5. 重新⽣成⼯程1.1 复制通⽤模板复制 rt-thread-4.0.0\bsp\stm32\libraries\templates\stm32f4xx重命名为 rt-thread-4.0.0\bsp\stm32\stm32f407-pz6808l1.2 使⽤CubeMX配置⼯程本⽂使⽤的是CubeMX 5.2版本配置RCC使能外部晶振使能调试使能UART时钟配置⼯程管理，⽣成到BSP框架⾥的⽂件夹下⽣成⼯程如下1.3 HAL库替换删除MDK-ARM⽂件夹复制Drivers到 rt-thread-4.0.0\bsp\stm32\libraries ⽂件下并重命名为 STM32F4xx_HAL_502从模板中复制SConscript⽂件1.4⽂件修改rt-thread-4.0.0\bsp\stm32\stm32f407-pz6808l\board\board.c⽤⽣成的main.c中的 SystemClock_Config 进⾏替换修改board/Kconfig⽂件修改链接脚本填写对应芯⽚的Flah和RAM⼤⼩，主要有些芯⽚有⾮连续RAM，填写RAM1⼤⼩即可修改主⼯程⽬录下的修改 SConstruct 链接⾃⼰的HAL库修改 board ⽬录下的 SConscript修改为需要制作BSP的芯⽚型号对应内容注意 stm32f4xx_hal_msp.c ⽂件查看是否包含有串⼝初始化 HAL_UART_MspInit ，没有则⽤MX重新⽣成，否则程序运⾏会出错（串⼝异常）1.5 使⽤Env⼯具⽣成⼯程打开模板 template.uvprojx ，对⼯程进⾏相关设置，这样以后每次⽂件的改动需要重新⽣成⼯程时，⼯程就不⽤再设置了；在 env 界⾯输⼊命令 menuconfig 对⼯程进⾏配置，并⽣成新的 rtconfig.h ⽂件。
【STM32F407的DSP教程】第29章STM32F407移植汇编定点FFT库（64点，。。。
【STM32F407的DSP教程】第29章STM32F407移植汇编定点FFT库（64点，。
完整版教程下载地址：第29章 STM32F407移植汇编定点FFT库（64点，256点和1024点）本章主要讲解ST官⽅汇编FFT库的应⽤，包括1024点，256点和64点FFT的实现。
29.1 汇编FFT库说明29.2 函数cr4_fft_1024_stm32的使⽤(含幅频和相频响应)29.3 函数cr4_fft_256_stm32的使⽤29.4 函数cr4_fft_64_stm32的使⽤29.5 实验例程说明(MDK)29.6 实验例程说明(IAR)29.7 总结。
29.1 汇编FFT库说明29.1.1 描述这个汇编的FFT库是来⾃STM32F10x DSP library，由于是汇编实现的，⽽且是基4算法，所以实现FFT在速度上⽐较快。
如果x[N]是采样信号的话，使⽤FFT时必须满⾜如下两条：N得满⾜4n（n =1，2, 3…..），也就是以4为基数。
采样信号必须是32位数据，⾼16位存实部，低16位存虚部（这个是针对⼤端模式），⼩端模式是⾼位存虚部，低位存虚部。
⼀般常⽤的是⼩端模式。
汇编FFT的实现主要包括以下三个函数：1. cr4_fft_64_stm32 ：实现64点FFT。
2. cr4_fft_256_stm32 ：实现256点FFT。
3. cr4_fft_1024_stm32 ：实现1024点FFT。
29.1.2 汇编库的移植注：这⾥以MDK为例进⾏说明，IAR是⼀样的。
这个汇编库的移植⽐较简单，从本章配套例⼦User⽂件夹复制fft⽂件夹到⾃⼰的⼯程：注意路径\User\fft\src\asm下有三个⽂件夹，分布是arm，gcc和iar，其中arm可⽤于MDK，gcc可⽤于Embedded Studio，iar可⽤于IAR FOR ARM。
三个⽂件夹⾥⾯都是如下⼏个⽂件，只是⽤于不⽤的编译器：然后把FFT源⽂件的三个FFT汇编⽂件和两个头⽂件添加上即可，添加后效果如下(注意不同编译器添相应汇编⽂件)：相应⽂件添加后还有最重要⼀条，要把stm32_dsp.h⽂件中的STM32F4的头⽂件：最后别忘了添加路径：经过上⾯的操作，汇编FFT库的移植就完成了。
【STM32F407开发板用户手册】第24章STM32F407的USART应用之八个串口F。。。
【STM32F407开发板⽤户⼿册】第24章STM32F407的USART应⽤之⼋个串⼝F。
第24章 STM32F407的USART应⽤之⼋个串⼝FIFO实现本章节为⼤家讲解STM32F407的6个串⼝的FIFO驱动实现，后⾯的ESP8266，GPS，RS485，GPRS等试验都是建⽴在这个驱动的基础上实现。
除了串⼝FIFO的驱动实现，RS232通信也通过本章节做个讲解。
24.1 初学者重要提⽰24.2 硬件设计24.3 串⼝驱动设计24.4 串⼝FIFO板级⽀持包（bsp_uart_fifo.c）24.5 串⼝FIFO驱动移植和使⽤24.6 实验例程设计框架24.7 实验例程说明（MDK）24.8 实验例程说明（IAR）24.9 总结24.1 初学者重要提⽰1. 学习本章节前，务必优先学习第23章。
2. 串⼝FIFO的实现跟前⾯章节按键FIFO的机制是⼀样的。
3. 本章节⽐较重要，因为后⾯的ESP8266，GPS，RS485，GPRS等试验都是建⽴在这个驱动的基础上实现。
4. ⼤家⾃⼰做的板⼦，测试串⼝收发是乱码的话，重点看stm32f4xx_hal_conf.h⽂件中的HSE_VALUE的⼤⼩跟板⼦上实际晶振⼤⼩是否⼀致，然后再看PLL配置。
5. CH340/CH341的USB转串⼝Windows驱动程序的安装包，⽀持32/64位 Windows 10/8.1/8/7。
24.2 硬件设计STM32F407IGT6最多可以⽀持6个独⽴的串⼝。
其中串⼝4和串⼝5和SDIO的GPIO是共⽤的，也就是说，如果要⽤到SD卡，那么串⼝4和串⼝5将不能使⽤。
串⼝功能可以分配到不同的GPIO。
我们常⽤的引脚分配如下：串⼝USART1 TX = PA9， RX = PA10串⼝USART2 TX = PA2， RX = PA3串⼝USART3 TX = PB10， RX = PB11串⼝UART4 TX = PC10， RX = PC11 （和SDIO共⽤）串⼝UART5 TX = PC12， RX = PD2 （和SDIO共⽤）串⼝USART6 TX = PG14， RX = PC7STM32-V5开发板使⽤了4个串⼝设备。
