35KV变电站电力电容器运行规程
电力电容器运行规程
第五篇电力电容器1 基本要求1.1 保护装置完善、可靠：1.1.1 6kV电力电容器组，应采用瞬时过电压保护；1.1.2 380V电力电容器组，应采用自动空气开关或熔断器保护；1.1.3 在高压电网中，若单相接地短路电流大于20A，用过流继电保护或熔断器不能满足保护时，则电力电容器组应装设单相接地短路保护装置；1.1.4每个电力电容器应装设单独的熔断器加以保护，对380V电容器，内部有保护装置时，可以不另装设；1.1.5保护单独电力电容器的熔断器，熔丝的额定电流可为电容器额定电流的1.5～2.0倍。
1.2 电力电容器组，每次与线路断开时，应经自动放电装置放电，但电力电容器直接接在变压器或电动机上时，可不需特备放电电阻。
1.3 电力电容器的放电电阻应符合下列规定：每千乏的容量，其放电电阻的能量损耗不得超过1W。
放电电阻值必须符合下式：Ｒ≤15×106×Ｖ２/Ｑ式中：R—放电电阻值，单位：ΩV—线路的相电压，单位：kVQ—电力电容器的容量，单位：kVar1.4 电容器的操作应合理选择开关：1.4.1 6kV电力电容器组与线路的连接和断开须用真空1开关；1.4.2 380V电力电容器组与线路的连接和断开，可用自动开关或闸刀开关操作。
1.5 电力电容器长时间过电压运行时，工作电压不允许超过额定电压的1.1倍，流过电容器的电流不超过额定电流的1.3倍，或遵守制造厂规定。
1.6 系统发生单相接地时，应停止电力电容器的运行，防止过电压损坏电容器。
1.7 任何电压等级的电力电容器组均禁止带电荷合闸，为此电容器组每次重新合闸时，必须在电容器组短路10分钟（放电）后进行。
1.8 电力电容器停电，必须三相短路接地，放电10分钟后才能进行检修作业。
2 运行巡检2.1 6kV电力电容器组的巡检周期电力电容器组在运行中每班巡视一次。
2.2 6kV电力电容器组的巡视内容2.2.1 电力电容器组的室内空气温度不得超过制造厂规定，如无规定时不应超过40℃。
35KV变电站现场运行规程
35KV变电站现场运行规程自己看啊2.1 电气设备的状态2.1.1 操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为：2.1.1 .1 运行状态2.1.1 .2 热备用状态2.1.1 .3 冷备用状态2.1.1 .4 检修状态2.2 调度管理2.2.1 监控、操作人员、变电站留守人员必须服从电网统一管理和统一调度，严守调度纪律，服从调度指挥。
2.3.2 所有电气操作必须执行以下要求：2.3.2 .1 只有当值操作人员有权进行倒闸操作。
在事故处理或特殊检修时方允许非当值操作人员进行指定项目的操作。
2.3.2 .2 修试人员只能进行被修试设备的手动操作，需要进行不带一次电压的电动操作时，须由当值操作员进行，并在工作结束后恢复原来状态，严格执行设备验收传动试验制度。
2.3.2 .3 变电站的一切倒闸操作应由两人操作。
操作队副职操作，正值监护。
2.3.2 .4 倒闸操作应根据《电业安全工作规程》〔发电厂及变电站部分〕及省、市公司的有关规定进行，正确使用安全工器具。
2.3.2 .5 操作时，不得做与操作无关的工作和交谈。
若听到调度电话铃声，操作人员应立即停止操作，接听调度电话。
2.3.2 .6 更改继电保护及自动装置定值应根据“继电保护及自动装置定值通知单”和调度指令进行，并严格执行整定流程。
自己看啊2.3.2 .7 监控、操作人员在接受调度指令时，应启用录音电话，互报单位和姓名，严格执行发令、复诵、录音、汇报和记录制度，并使用统一的调度术语和操作术语，发令、受令双方应明确发令时间和完成时间，以表示操作的开始和终结，并将时间记入值班记录簿内。
2.3.2 .8 调度同时预发两个及以上的操作任务时，必须按各个任务的操作程序依次进行操作，不得几个任务同时操作。
2.3.2 .9 操作中如发生事故或异常情况时，应立即终止操作，并报告调度，经调度同意后，才能继续进行操作。
2.3.3 变电站的倒闸操作一般应正确掌握以下十二步骤：2.3.3 .1 接受调度预发任务票2.3.3 .2 查对模拟图板填写操作票2.3.3 .3 审查发现错误应重新填票2.3.3 .4 对操作进行预想2.3.3 .5 调度正式发令操作2.3.3 .6 模拟操作2.3.3 .7 逐项唱票并核对设备名称编号2.3.3 .8 操作并逐项勾票2.3.3 .9 检查设备并使系统模拟图与设备状态一致2.3.3 .10 向调度汇报操作任务完成2.3.3 .11 做好记录签销操作票2.3.3 .12 复查评价、总结经验。
35KV变电站运行规程
35KV变电站运行规程1总则1.1 本规程适用于内蒙古苏里格天然气化工有限公司35KV变电站。
实习人员、变电站值班操作人员均应严格按照本规程之规定进行设备的运行、维护和事故处理工作。
1.2 本规程是35kV变电站现场运行的依据。
实习人员、变电站值班操作队人员必须认真学习掌握并严格执行。
1..3 调度人员、健康安全部、生产运行部、质量技术部有关技术人员及公司分管生产的公司领导均应熟悉本规程。
1..4 从事变电站值班工作的新人员，以及脱离运行工作三个月及以上的原监控、操作人员均须学习现场运行规程，并经考试合格后方可上岗。
1.5 本规程每隔三年或如有设备变动应及时修订。
本规程在执行过程中如有认为有关条款需要修订时，监控操作人员应及时向有关领导提出，经分管领导批准后修改。
1.6 引用标准1.6.1电力工业技术管理法规1.6.2电业公司安全工作规程DL/T 408-911.6.3电器事故处理规程1.6.4电力变压器运行规程DL/T 572-951.6.5油浸式电力变压器负载导则GB/T 15164-941.6.6有载分接开关运行维修导则DL/T 574-951.6.7高压断路器运行维护规程1.6.8蓄电池运行规程1.6.9微机保护运行管理规程1.6.10电力电缆运行规程1.6.11电气设备预防性试验规程DL/T 596-19961.6.12电力设备典型消防规程DL 5027-931.6.13省、市、县电网调度规程1.6.14各级变电运行管理制度1.7 本规程如与上级有关规程相抵触时，应按上级规定执行。
2 操作管理2.1 电气设备的状态2.1.1操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为：2.1.1.1 运行状态设备的刀闸及开关都在合上位置，将电源至受电端的电路接通〔包括辅助设备如电压互感器、避雷器等〕。
2.1.1.2 热备用状态设备只靠开关断开而刀闸仍在合上位置。
2.1.1.3 冷备用状态设备的开关及刀闸〔如接线方式中有的话〕在断开位置A、“开关冷备用”时，接在开关上的电压互感器高低压熔丝一律取下，高压刀闸拉开。
变压器及电力电容器安全操作规程
变压器及电力电容器安全操作规程变压器及电力电容器是电力系统中非常重要的设备，用于电能的调整、传输和分配。
为了确保其安全操作，以下是变压器及电力电容器的安全操作规程：1. 变压器及电力电容器的安装：- 在安装变压器或电容器前，应进行彻底的检查，确保其外观完好，没有损坏或漏电的迹象。
- 安装位置应符合相关的电气安全标准，确保其周围没有易燃、易爆物品，同时确保通风良好。
2. 变压器及电力电容器的接地：- 变压器及电容器的接地应符合国家规定的电气安全标准，确保接地电阻符合要求。
- 在接地线路中应安装合适的接地装置，确保变压器及电容器的可靠接地。
3. 变压器及电力电容器的运行：- 在运行前，应确保变压器或电容器的冷却装置正常运行，温度不超过额定值。
- 监控变压器或电容器的运行状态，如电流、电压、温度等，并定期进行检查和记录。
4. 变压器及电力电容器的维护：- 定期进行变压器或电容器的维护，包括清洁、紧固螺栓、检查绝缘等。
- 对绝缘材料进行定期测试，确保其绝缘性能符合要求。
5. 变压器及电力电容器的停电检修：- 在对变压器或电容器进行停电检修前，应进行安全措施的准备，如拉闸、接地等。
- 检修期间应严格遵守操作规程，确保安全作业，并在完成检修后进行验收。
6. 变压器及电力电容器的故障处理：- 当变压器或电容器发生故障时，应立即停机，并通知相关人员进行处理。
- 在处理故障时，应采取适当的安全措施，如戴好防护用具、断电并接地等。
总之，变压器及电力电容器是电力系统中的重要设备，其安全操作至关重要。
通过严格按照操作规程进行安装、运行、维护和故障处理，可以确保设备的安全运行，保障电力系统的稳定性和可靠性。
同时，操作人员应进行专业培训，具备相关的电力知识和操作技能，提高其安全意识。

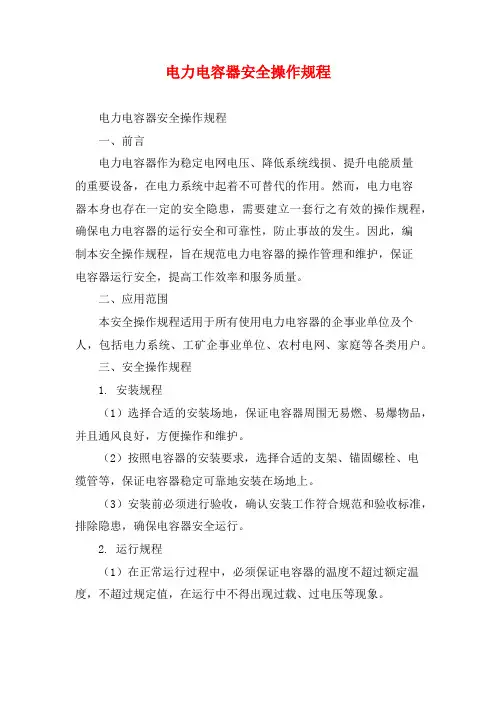

电力电容器安全操作规程
电力电容器安全操作规程电力电容器安全操作规程一、前言电力电容器作为稳定电网电压、降低系统线损、提升电能质量的重要设备，在电力系统中起着不可替代的作用。
然而，电力电容器本身也存在一定的安全隐患，需要建立一套行之有效的操作规程，确保电力电容器的运行安全和可靠性，防止事故的发生。
因此，编制本安全操作规程，旨在规范电力电容器的操作管理和维护，保证电容器运行安全，提高工作效率和服务质量。
二、应用范围本安全操作规程适用于所有使用电力电容器的企事业单位及个人，包括电力系统、工矿企事业单位、农村电网、家庭等各类用户。
三、安全操作规程1. 安装规程（1）选择合适的安装场地，保证电容器周围无易燃、易爆物品，并且通风良好，方便操作和维护。
（2）按照电容器的安装要求，选择合适的支架、锚固螺栓、电缆管等，保证电容器稳定可靠地安装在场地上。
（3）安装前必须进行验收，确认安装工作符合规范和验收标准，排除隐患，确保电容器安全运行。
2. 运行规程（1）在正常运行过程中，必须保证电容器的温度不超过额定温度，不超过规定值，在运行中不得出现过载、过电压等现象。
（2）检查电容器是否正常运行。
如有异常情况，必须立即停机进行排除。
（3）在运行过程中，应加强监管、维护和巡查，及时发现问题并采取措施予以解决。
3. 维护规程（1）定期检查电容器外观，如发现问题及时消除；同时保证电容器的清洁和干燥，延长电容器的使用寿命。
（2）检查电容器内部的各个零部件，特别是铜箔、接触器、断路器等，确保它们在电容器运行过程中均正常可靠。
（3）对电容器的电缆、接线端子等进行检查，确保其正常连接，防止短路、开路等情况的发生。
（4）对电容器进行定期维护，包括清洗、调整、加油等。
同时，保障维护安全性。
4. 废弃规程（1）废弃电容器必须经过专业机构处理。
（2）废弃电容器在拆卸过程中，必须采取防护措施，防止因内部的存储能量导致的触电、爆炸等事故的发生。
（3）废弃电容器拆卸后，零部件必须逐一清点，善加利用或采取封存措施，防止造成二次污染和经济损失。
35kV变电所现场运行规程
35kV变电所现场运行规程第六部分：35K V变电所现场运行规程芦村污水处理厂变电所以35K V双回路供电，35K V电源由供电局扬名变电站经架空线(芦肖线)行至本厂变电室高压柜13G作为本厂主供电源，另一路35K V电源由供电局溪南变电站经架空线(溪肖线)行至本厂高压柜1G。
作为本厂备供电源，主供电源认可容量3250K V A，所变50K V A，备供1650K V A,所变50K V A,二路电源互为联锁。
第一章总则一、为确保35K V变电所变配电设备的正确操作和安全运行，特制订本规程，有关人员和运行值班电工应认真学习，严格执行。
二、本规程与上级颁发的有关规程有抵触时，应以上级规程为准。
三、本规程已经供电局用监和厂部批准正式执行。
第二章运行人员职责制第一节岗位责任制一、变电所为全厂动力重地，值班人员必须加强责任性，严格遵守劳动纪律，不得擅自离岗、睡岗，看与工作无关的书、刊，做与工作无关的事等。
二、变电所运行人员，对本变电所的设备负有运行监视和保管的责任。
三、严格执行上级电力部门颁发的高压电气装置规程、低压电气装置规程和电工安全操作的规定。
四、认真贯彻两票三制：操作票、工作票；操作监护制度、巡回检查制度、定期试验切换制，不得随便停电或约时停送电。
五、认真做好技术管理工作。
按时抄表，正确填写各种运行记录，保持图纸资料的正确完整。
六、本变电所有以下十二种记录：1．变电所外来人员登记簿。
2．负荷电量抄表记录(运行日志)；3．巡回检查记录簿。
4．交接班记录簿。
5．操作任务和调度命令记录簿。
6．避雷计数器动作记录簿。
7.开关故障跳闸记录簿。
8.设备缺陷记录簿。
9．设备检修记录簿。
10．设备试验记录簿。
11．继保校验整定记录12．电气事故记录簿。
七、严格执行保卫、保密制度，提高警惕，严防破坏，负责变电所的安全工作,未经领导同意，不允许非本所工作人员入内。
八、迅速正确地执行供电局调度的命令和上级通知并作好记录，及时汇报异常运行情况，在通讯失灵情况下，能自己正确处理事故。
35KV变电站 并列运行规程
司马煤矿35KV变电站运行规程（变压器并列运行）编写：审核：机电部：安监部：机电矿长：总工程师：机电一分队二00八年十一月十五日前言近期由于我矿用电负荷的增加，引起矿35KV变电站变压器过负荷跳闸，造成我矿全矿大停电，对我矿的安全生产造成严重影响。
为确保我矿的供电安全及煤矿安全生产，对35KV变电站的1#、2#主变实行并列运行方式，以应对我矿用电负荷过大的情况。
变压器运行规程1.变压器的变动范围变压器运行中电压在额定值的±5%以内变化时，其额定容量不变，加于变压器引出线或分接头电压，不得大于相应额定电压的±5% 。
2.油温的规定变压器周围温度最高为40℃时，为了防止变压器油质劣化过速，上层油温在正常情况下不应超过85℃，但在下列情况下，变压器上层油温不得超过95℃。
1)变压器按规定过负荷运行，而又无备用变压器时。
2)变压器风扇故障，而又无法限制负荷时，3)在夏季变压器满负荷运行，上层油温升未超过规定时。
3.绝缘电阻允许值变压器在安装或检修后投运前，应测定绝缘电阻，备用中的变压器，每月应定期测定绝缘一次，并进行登记。
绝缘电阻测定时，变压器线圈额定电压在6KV以上者，用2500V摇表测定，在500V以下者，用1000V摇表测定，变压器的高、低压线圈之间，用2500V摇表测定。
在同样温度下，所测的绝缘电阻与前次数值比较，不得低于50%，绝缘电阻的吸收比 R60/15比值不得小于1.3倍，如测得数值不符合上述规定，则应认为绝缘不合格，应报告值班队长，并应检查设法消除。
根据部颁《变压器运行规程》规定换算到同一温度下的绝缘电阻方法如下：R 1=R2K式中R 1—对于温度t1的R60（MΩ）R2─对应于温度t2的R60（MΩ）K─换算系数，由下表中查得：测量变压器的绝缘电阻时，应分别测定各线圈对地绝缘和高、低压线圈之间的绝缘。
4、变压器并列运行1）、变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接，这种运行方式就是变压器的并列运行。
电力电容器安全操作规程
电力电容器安全操作规程电力电容器作为电力系统中的重要设备，具有缩短电路波动时间、提高电能质量和节能降耗等功效，但是由于其运行过程中存在较高的电压、电流和能量，如果操作不当就会带来安全问题。
因此，为确保电力电容器的安全运行，应制定相关安全操作规程。
一、操作前准备1. 做好设备月度巡检，记录电容器的运行情况。
2. 在电容器周围设置醒目的警示标志和安全标志，告知工作人员注意安全防范。
3. 保证电容器安全接地良好，防止人身触电事故的发生。
4. 在操作前对检修设备，保证设备的完好性。
5. 制定详细的操作规程，告知工作人员操作流程、注意事项和紧急处理措施。
二、电容器的运行操作1. 严格按照操作规程操作，避免因操纵不当造成安全事故。
2. 在通电前应确认电容器运行的状态和参数，保证电容器处于正常工作状态。
3. 常规检查电容器的绝缘状态、接线情况和散热情况，确保电容器没有损坏和短路现象。
4. 禁止在电容器周围放置有刺激性气体、易燃、易爆物品等物品，以免影响电容器的正常运行。
5. 避免电容器的过电流、过电压等情况，使用专业的监测设备进行监控和操作。
6. 操作过程中，严禁在电容器上进行打闪，以免引起其损坏。
三、操作后注意事项1. 在电容器工作结束后应及时切断电源和高压开关，切断与其他设备的连接。
2. 对电容器进行定期维护和检修，在保证电容器正常工作状态的前提下，确保设备的发挥功效。
3. 工作人员必须接受专业的培训和考核，掌握操作流程和紧急处理措施。
4. 定期检查电容器绝缘状态和接线情况，保证电容器的安全使用。
5. 对发现的安全隐患及时通报，协同处理。
综上所述，电力电容器是电力系统中不可或缺的重要设备，为保证其安全运行，必须采取严格的安全措施和操作规程。
各工作人员应牢记安全第一的原则，合理利用电容器，确保其安全和稳定运行。
35KV变电站运行规程
第一章总则第一条：本规程根据有关安全规程，结合我局实际情况编制通用部分。
适用于全局各变电站,专用部分只适用于本站。
在执行过程中如有与上级有关规程不一致时，以部颁标准和规程为准。
第二条:编制本规程的目的：（1)保证值班人员的安全。
（2）保证运行设备的安全.（3）保证检修人员的安全。
（4)保证两票合格率。
(5）达到统一化，规范化。
第三条：下列人员应熟悉本规程。
(1）变电站站长及全体值班人员.（2）变电工区正副主任及全体检修人员。
第四条：值班人员，检修人员发现有违反本规程并足以危及人身和设备安全者应立即制止。
第二章运行管理人员职责第五条:站长岗位职责A素质要求：①热爱本职工作，有较强事业心和责任感.②遵纪守法，服从命令，坚持原则,敢抓敢管，以身作则,严格执行各项规章制度。
③善于做政治思想工作，具有组织领导能力，团结全站同志，搞好全站安全经济运行。
B岗位职责：①全面负责本站各项工作，是本站安全经济运行负责人。
②组织本站的技术,业务，政治学习，做好政治思想工作和安全教育工作。
不断提高本站人员的技术业务水平。
③经常查阅有关纪录,了解生产运行情况.较大的停电工作和复杂的操作，应亲自主持准备工作并参加现场监督。
④搞好技术资料管理。
⑤组织搞好全站设备维护，环境卫生和文明生产。
C权限：①对本站的生产管理和各项工作有指挥权。
②有权决定本站的人员分配和工作分配。
③对违反操作规程，不遵守劳动纪律，不服从分配的人员，有权批评制止和提出处理意见。
④有权拒绝违章指挥并越级反映。
⑤发到本站的奖金，有权进行二次分配。
第六条：值班员岗位责任A素质要求：①热爱本职工作，进取心强。
②遵纪守法,服从命令，能执行各项规章制度.B岗位职责:①在站长领导下完成各项本职工作。
②掌握运行情况和负荷变化情况。
③正确进行倒闸操作和一般事故处理,根据要求做好安全措施。
④负责按时巡视设备，抄表核算电量。
⑤及时填写各种记录，报表.⑥保管好各种工具，仪表。
⑦搞好清洁卫生.权限：①对违章作业有权制止，有权拒绝违章指挥.②无权单人拉刀闸，乱巡视。
35KV变电站运行规程
35KV变电站运行规程(1)一、总纲1.1为了加强变电站的安全运行管理水平，建立和完善变电运行操作的规范化、标准化、制度化建设。
根据《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）及赣西供电局的典型运行规程、参照省级有关规程及电力工业法规有关规定并结合祥符变电站现场实际编写。
1.2变电站全体运行人员必须严格遵守本规程，树立“安全第一，预防为主”的思想，努力钻研业务，练好过硬本领；1.3变电站运行人员，每年进行一次本规程的考试。
对新参加工作及脱离运行岗位达三个月以上的运行值班人员，在值班前学习本规程，经考试合格才能值班；1.4本规程在实践中将不断总结经验，每年进行一次修改，使其成为指导的适用规程；1.5本规程在实践中，如与上级有关规定相抵触，应按上级规程执行。
二、应用标准国家电网安监[2005]83 电力安全工作规程（发电厂和变电所电气部分）国家电网安监[2005]145 电力生产事故调查规程国家电网生技[2003]387 变电站管理规范（试行）国家电网生技[2003]243 防止电气误操作装置管理规定国电发[2000]589 防止电力生产重大事故的二十五项重点要求国家电网生技[2005]400 十八项电网重大反事故措施国家电网办[2005]474 关于加强安全生产工作的决定国家电网安监[2005]513 安全生产职责规范（试行）国家电网安监[2005]512 安全生产工作奖惩规定国家电网安监[2005]516 电力安全工器具管理规定（试行）国家电网公司电气事故处理规程国家电网公司电力系统电压和无功电力管理条例国家电力部生第53号电力电缆运行规程国家电力部生第11号继电保护及安全自动装置运行管理规程电供（1991）30号高压断路器运行规程电安生（1996）374号电业生产人员培训制度（修订本）国务院令第239号电力设施保护条例国务院令第196号电力供应与使用条例DL/T633-1997 农电事故调查统计规程DL/T572-95 电力变压器运行规程DL/T596-1996 电力设备预防性试验规程DL/T587-1996 微机继电保护装置运行管理规程DL/T724-2000 电力系统用蓄电池直流电源装置运行及维护技术规程GB/T7595-2000 运行中变压器油质量标准赣电农（2006）49号农电安全生产工作规定赣电农（2006）50号农电安全工作奖惩办法（暂行）赣电安（2006）8号电气两票管理规定（试行）省公司-2005 供电企业三级控制措施省公司-2006 变电站管理规范细则（试行）三、本站概况本站系**电网一座35KV变电站，位于******镇,原建1983年，后于2002年9月进行扩建，并于当年10月建成投运，设计容量为2×3150KVA，我站现有两台山东现代达弛电工电气股份有限公司生产的SZ9—3150/35型有载调压变压器，35KV六氟化硫开关采用LW8—40.5—Ｃ型，10KV母线为单母线分段，供电对象主要是祥符镇工农业生产、农村居民生活、新世纪工业园和城区部分客户用电，10KV开关均采用LN28—10型真空断路器。
35KV变电所操作规程
1.5 送电时先送电源，后送负荷，停电时先停负荷，后停电源。
1.6 变压器送电时先送高压，后送低压，停电时先停低压后停高压。
1.9 压负荷时只分开关，不摇断路器。
1.10 全矿停电恢复时应积极与地调联系送电事宜，当Ⅰ段或Ⅱ段任一回路有电时，在主变10KV母线恢复供电后，应先送给主扇、辅扇风机送电;待主扇、辅扇运行后，其它各盘按先生产后生活的顺序一一恢复。
1.11 多组维修人员在同一块盘上同时进行停电作业时，必须各自办理各自的许可手续，值班人员把关，各组间不能相互代替。
送电时只有在所有停电手续全部终结前方能送电。
1.12 认真执行保证人员工作平安的组织措施(工作票制度、工作许可证制度、工作监护制度、工作间断，转移和终结制度)。
1.13 事故原因未查清、设备故障未排除不允许强行送电的;不允许强行带电检修电气设备。
2、停电操作(35KV/10KV)2.1 停电前准备工作：操作人员应查验工作票，根据工作性质(停电或检修)，认真填写工作票，然后按规定着装，携带好必要工具。
3、停送电操作规程3.1 停电3.1.2 只需停真空断路器(运行转热备)：手动操作：旋动本柜上的转换开关由远控、预分转至分闸位置，听到响声、绿灯亮，分闸结束。
3.1.3 (运行转冷备)时执行后, 把断路器摇置试验位置,合上接地刀闸。
3.1.4 需检修作业时,执行和后,开后门,验电、放电、封挂三相短路接地线于负荷侧接地刀闸下口。
3.1.5 挂上停电牌，然后才能进行检修作业。
注：当闭锁中无某种元件时，相应程序省去。
3.2 35KV母联停电检修操作3.2.1 主变为两台分段运行，分断35KV母联前，确认411.412运行，不会造成主变停运。
3.2.2 在主控室分35KV母联真空开关(执行3.1.2)3.2.3 到35KV室将400#柜断路器摇置试验位置,在把4002#柜断路器遥置试验位置，检修时把断路器开前门把断路器拉出，进行检修。
3.3 10KV母联停电检修操作3.3.1 确认分断10KV母联不会造成主扇停运。
35KV变电站电力电容器运行规程
35KV变电站电力电容器运行规程2009-2-2335KV变电站电力电容器运行规程1、运行前的检查a.对电容器组及相关设备进行外观检查；b.对电容器组保护定值进行核对并按调度命令投入其保护压板。
c.室内照明电容器组的通风及照明装置应良好。
2、运行中的规定对新投入运行的电容器组应在额定电压下冲击合闸三次(每次间隔5分钟)，24小时试运行期间，应加强巡视检查。
2.1电容器正常巡视检查项目a.外壳无膨胀、鼓肚及渗漏油现象，电抗器油位正常；b.套管应清洁、无裂纹和放电现象；c.引线接头无松动、过热、脱落及断线；d.无异常响声，熔丝应完整；e.电容器网门关闭良好，并加锁。
2.2电容器应根据所属调度下达的调压曲线进行投停操作，系统电压低时应首先投电容器，如果满足不了，再调整变压器有载分头，系统电压高时，首先调整变压器有载分头，如满足不了，再切电容器。
2.3电容器组断路器拉、合闸间隔时间，不宜小于5分钟。
2.4电容器停电工作时，必须经过充分放电才能工作，熔丝熔断的单个电容器工作时必须对该电容器进行充分放电。
2.5电容器室应通风良好，温度达到十40℃或超过厂家规定时，应将电容器短时停止运行。
2.6电容器本体温度不得超过60℃。
2.7串、并联电容器的长期运行电压不得超过其额定电压的1.1倍，电流不得超过其额定电流的1.3倍。
厂家如有特殊规定的，可按制造厂规定执行。
2.8 连接电容器组的母线停电时，应先停电容器组后停负荷；送电时顺序与此相反。
2.9电容器容量不能任意变动，个别电容器损坏时，应更换容量和参数相同产品，并经试验合格方可投入运行。
2.10巡视检查电容器组只能透过网栏观察，严禁打开或进入网栏内。
3、异常及事故处理3.1电容器发生下列异常运行情况之一者，应立即将其退出运行，并汇报调度a.套管闪络或严重放电。
b.接头严重过热或熔化。
c.外壳膨胀变形或严重漏油。
d.内部有放电声及放电线圈有异响。
e.电容器爆炸、起火。
变电站运行规程中电容器通用规程
1.1.1 电力电容器的正常运行和维护1.1.1.1电容器正常检查项目:（1）电容器必须在额定电压和额定电流下运行，三相电流基本平衡各相差不超过±5％；（2）电容器保护熔丝完好,电压互感器及三相指示正常；（3）套管瓷质部分是否完整清洁,有无裂纹或放电现象；（4）电缆头、母线有无放电现象,各连接部位有无发热现象；（5）电容器本体有无鼓肚、锈蚀、喷油、渗漏油现象；（6）电容器内部有无异声；（7）电容器外部有无过热,示温片有无熔化脱落,充硅油电容器温度不得超过55℃；（8）电容器室温度不得超过40℃。
经常保持对电容器室通风, 气温高时应增加通风时间并测录环境温度；（9）外壳接地是否完好；（10）网状门遮栏完好, 防小动物措施完好；（11）综控器自动投切应正常。
1.1.1.2电力电容器正常运行要求:（1）最高运行电压为11 kV, 三相电流应平衡,各相差不得超过±5％, 电容器二年试验一次。
（2）电容器作为系统无功补偿和调压设备,母线电压在10 kV及以下时应投入; 在10.7kV 及以上时应退出电容器。
（3）电容器采取欠补偿运行, 以防止过电压损坏电容器。
（4）发现电容器开关跳闸时,必须查明原因处理后方可送电。
（5）10kV系统单相接地时应将电容器组退出运行。
（6）电容器组在拉闸及跳闸后５分钟内严禁送电。
（7）真空开关合闸后及运行中发现真空泡有异常时，不得使用该开关进行分合闸。
1.1.1.3电容器组停电检修时必须经过逐只多次放电,且对故障电容器两端桩头短接后再进行处理, 以防残存电荷击伤人体。
1.1.1.4电抗器、球隙放电器巡视项目:（1）各连接部位良好, 无发热变色现象。
（2）设备周围整洁, 支持瓷瓶无损伤放电迹象。
（3）安装牢固, 无倾斜现象。
5.4.3 电力电容器的异常运行及事故处理5.4.3.1发生下列情况之一时,应立即将电容器装置停运:（1）电容器严重漏油,箱壳鼓肚或爆裂；（2）电容器喷油或着火；（3）接头严重过热或熔化；（4）套管放电或闪络；（5）电容器内部有异常声音；（6）外壳温度超过55℃,示温蜡片脱落；5.4.3.2当发现电容器外壳严重鼓肚，瓷瓶损坏，有明显放电现象时，立即停电，按规定进行检查，然后把情况向调度和变电运检中心汇报。
35—220千伏变电站通用运行规程(试行)
35—220千伏变电站通用运行规程（试行）冀东油田供电公司35kv变电站通用运行规程1总则1.1编写依据1.1.1部颁《电力工业技术管理法规》;1.1.2部颁《电业安全工作规程》(发电厂和变电所电气部分)DL 408—91;1.1.3部颁《电气事故处理规程》;1.1.4部颁《电力变压器运行规程》;1.1.5部颁《高压断路器运行规程》;1.1.6部颁《蓄电池运行规程》;1.1.7部颁《继电保护及自动装置技术规程》DL 400—91;1.1.8部颁《电气设备预防性试验规程》;1.1.9部颁《电气设备预防性试验规程》;1.1.10部颁《电能计量装置管理规程》DL 448—911.1.11《四川动力系统调度规程》;1.1.12《唐山电力系统调度规程》;1.1.13部、省、局颁《变电运行管理制度》;1.1.14其它有关规程、制度、反措及技术资料。
1.2适用范围1.2.1本规程适用于冀东油田35kV,110kv变电站。
所有运行人员均应严格照本规程之规定进行设备的运行、维护和事故处理。
1.2.2变电站运行人员(专责工程师)、站长调度员、检修部门有关人员、安生部管理人员和负责人、主管生产的领导等与本规程相关人员，应熟悉本规程。
当涉及35—220kV变电站范围内有关工作时，应按本规程执行。
1.2.3新从事变电运行工作的人员，以及脱离变电运行工作三个月及以上的人员均应学习本规程，经考试合格后方可正式上班。
1.2.4本规程为35—220kV变电站通用运行规程，各变电站应根据本站结线和设备情况编制《变电站现场运行规程》，并组织运行人员学习考试。
1.2.5本规程与上级有关规程、规定相抵触时，按上级规定执行。
1.3运行维护的一般要求1.3.1运行人员当值期间，应按规定的巡视路线和项目对全站设备进行认真的巡视检查。
巡视周期如下: 1.3.1.1正常巡视:A、每班正常巡视时间为:交班时一次，接班时一次，值班期间高峰负荷时;B、晚间高峰负荷时熄灯检查一次;C、对继电保护和自动装置，应于每季度规定时间按“四统一”要求全面核对。
35kV变电站操作规程
35kV变电站操作规程第一章电气设备的巡视第一节设备巡视制度第1条设备巡视应严格按照《安规》中的要求，做好安全措施。
第2条正常巡视：变电站内的日常巡视检查，除交接班巡视外，每天早晚高峰负荷时各巡视一次，每周至少进行一次夜间熄灯巡视。
第3条在下列情况下应进行特殊巡视1，新投运或大修后的主设备，24小时内每小时巡视一次。
2，对过负荷或异常运行的设备，应加强巡视。
3，风、雪、雨、雾、冰雹等天气应对户外设备进行巡视。
4，雷雨季节特别是雷雨过后应加强巡视。
5，上级通知或重要节日应加强巡视。
第4条巡视时，应严格按照巡视路线或巡视项目对一、二次设备逐台认真进行巡视，严禁走过场。
第5条巡视高压室后必须随手将门关严。
第6条每次的巡视情况应进行记录并签名；新发现的设备缺陷要记录在《设备缺陷记录本》内。
第二节主设备的巡视项目第7条主变压器的巡视检查项目1，正常巡视1）变压器运行声音是否正常。
2）变压器油色，油位是否正常，各部位有无漏油现象。
3）变压器油温及温度计指示是否正常，远方测控装置指示是否正常。
4）变压器两侧母线有无悬挂物，金具连接是否紧固；引线不应过紧或过松，接头接触良好，试温蜡片无融化现象。
5）呼吸器是否通畅；硅胶是否变色；瓦斯继电器是否充满油；压力释放器（安全气道）是否完好无损。
6）瓷瓶、套管是否清洁，有无破损裂纹，放电痕迹及其它异常现象。
7）主变外壳接地点接触是否良好。
8）有载分接开关的分接指示位置及电源指示否正常。
9）警告牌悬挂是否正确，各种标识齐全明显。
2，特殊巡视1）大风天气时，检查引线摆动情况及变压器上是否有悬挂物。
2）雷雨天气后，检查套管是否有闪络放电现象，避雷器放电计数器是否动作。
3）暴雨天气时，检查站内外排水情况，周围是否有洪水、滑坡、泥石流、塌陷等自然灾害的隐患。
4）大雾天气时，检查瓷瓶、套管有无放电现象，并应重点监视污秽瓷质部分有无放电现象。
5）下雪天气时，根据积雪检查各节点的发热情况，并及时处理积雪和冰柱。
06-35kVSF6(油浸式)电容式电压互感器
QB 海南电网公司企业标准Q/HD-117.06-2010海南电网电力设备技术规范（35kV SF6—油浸式：电容式电压互感器）2010－5－30 发布2010－5－30 实施海南电网公司发布目次前言 (1)1、范围 (2)2、规范引用文件 (2)3、使用条件 (2)4、一般技术要求 (3)5、试验 (11)6、技术要求 (12)7、技术资料 (15)8、包装、运输和保管要求 (16)前言为积极践行南网方略，建设具有鲜明海岛特色的现代化海南电网，规范电网设备配置与选型的技术要求和标准，做到电网规划超前、布局合理、资源通道优化、技术设备先进适用，确保电网安全稳定运行，特制定本规范。
本规范以国家及行业的有关法律法规、标准、规程规范为基础，执行南方电网公司有关标准和要求，结合海南电网目前装备的技术水平、运行经验、管理要求，以及海南海岛季风性气候和热带多雨、潮湿、炎热和多台风的自然条件而提出，适用于海南电网公司及所属各供电企业新建、扩建、改造、设备采购和运行管理工作。
本技术规范由海南电网公司生产技术部策划并提出。
本技术规范由海南电网公司生产技术部归口和负责解释。
本技术规范起草单位：海南电力试验研究所本技术规范主要起草人：佘光学、张斌本技术规范主要审核人：邢铀、符详干、张熙军、黄仁合、黄松本技术规范审定人：李克勤、吴清本技术规范批准人：杨卓海南电网电力设备技术规范（35k V S F6—油浸式：电容式电压互感器）1 范围1.1 本技术规范规定了海南电网公司35kv SF6（油浸式）电容式电压互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范适用于海南电网公司新建、改造工程中的变电站35kv SF6（油浸式）电容式电压互感器。
1.3 接入海南电网公司电力系统的用户可参照本技术规范执行。
2 规范引用文件下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
本规范出版时，所示版本均为有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV变电站电力电容器运行规程
2009-2-23
35KV变电站电力电容器运行规程
1、运行前的检查
a.对电容器组及相关设备进行外观检查；
b.对电容器组保护定值进行核对并按调度命令投入其保护压板。
c.室内照明电容器组的通风及照明装置应良好。
2、运行中的规定
对新投入运行的电容器组应在额定电压下冲击合闸三次(每次间隔5分钟)，24小时试运行期间，应加强巡视检查。
2.1电容器正常巡视检查项目
a.外壳无膨胀、鼓肚及渗漏油现象，电抗器油位正常；
b.套管应清洁、无裂纹和放电现象；
c.引线接头无松动、过热、脱落及断线；
d.无异常响声，熔丝应完整；
e.电容器网门关闭良好，并加锁。
2.2电容器应根据所属调度下达的调压曲线进行投停操作，系统电压低时应首先投电容器，如果满足不了，再调整变压器有载分头，系统电压高时，首先调整变压器有载分头，如满足不了，再切电容器。
2.3电容器组断路器拉、合闸间隔时间，不宜小于5分钟。
2.4电容器停电工作时，必须经过充分放电才能工作，熔丝熔断的单个电容器工作时必须对该电容器进行充分放电。
2.5电容器室应通风良好，温度达到十40℃或超过厂家规定时，应将电容器短时停止运行。
2.6电容器本体温度不得超过60℃。
2.7串、并联电容器的长期运行电压不得超过其额定电压的1.1倍，电流不得超过其额定电流的1.3倍。
厂家如有特殊规定的，可按制造厂规定执行。
2.8 连接电容器组的母线停电时，应先停电容器组后停负荷；送电时顺序与此相反。
2.9电容器容量不能任意变动，个别电容器损坏时，应更换容量和参数相同产品，并经试验合格方可投入运行。
2.10巡视检查电容器组只能透过网栏观察，严禁打开或进入网栏内。
3、异常及事故处理
3.1电容器发生下列异常运行情况之一者，应立即将其退出运行，并汇报调度
a.套管闪络或严重放电。
b.接头严重过热或熔化。
c.外壳膨胀变形或严重漏油。
d.内部有放电声及放电线圈有异响。
e.电容器爆炸、起火。
3.2发生上述异常后，应按下列原则处理
a.首先断开电容器电源，汇报调度及有关部门，采取必要的安全措施，进行检查、处理。
b.若发生爆炸着火时，应立即切断电源，组织人员灭火。
c.单台熔丝熔断后，应对其进行详细的外观检查，若无异状可更换同型号同容量的熔断器试送一次，若再次熔断，停用该组电容器做相关试验，查明原因后方可投运。
3.3运行中的电容器组发生保护动作跳闸后，按下列原则处理：
a.过压或欠压保护动作跳闸后
a.1 检查母线电压是否越限；
a.2 检查二次及保护回路有无故障；
a.3 结合电容器组运行情况，判明电容器组是否有故障。
b.过流保护动作后
b.1 检查电容器内部元件有无击穿现象；
b.2检查保护电流互感器是否正常；
b.3检查电容器的母线及附属设备等有无接地、闪络、短路故障。
c.差压、差流保护动作后
c.1检查电容器外壳是否有鼓肚、膨胀；
c.2做好安全措施后，检查有无发热异常；
c.3熔丝是否完好。
d.经检查无异常后，可请示所属调度试送一次，若系电容器本身问题或送不成功时应立即汇报所属调度。
试
电容器知识
处理故障电容器时应注意哪些安全事项？
在处理故障电容器前，应先拉开断路器及断路器两侧的隔离开关，然后验电、装设接地线。
由于故障电容器可能发生引线接触不良、内部断线或熔丝熔断等，因此有一部分电荷可能未放出来，所以在接触故障电容器前，还应戴上绝缘手套，用短路线将故障电容器的两极短接并接地，方可动手拆卸。
对双星形接线电容器组的中性线及多个电容器的串联线，还应单独放电。
耦合电容器的正常巡视项目有哪些？
(1)瓷质部分应无放电痕迹、无破损；(2)引线及接地线应牢固，接地刀闸应在指定位置；(3)无渗漏油现象，无放电异响；(4)二次电压抽取装置的放电氖灯放电。
某变电站用单台容量100kVAR的电力电容器（额定电压与所接母线电压相同）组成三相星形接线的4800kVAR的电力电容器组，问每相应并联几台？解:
每相需并联的台数N=4800/3×100=16(台)
为什么要在电力电容器与其断路器之间装设一组ZnO 避雷器?
答：装设ZnO避雷器可以防止电力电容器在拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。
电容器有哪些巡视检查项目？
答：电容器巡视检查项目有：
（1）检查电容器是否有膨胀、喷油、渗漏油现象。
（2）检查瓷质部分是否清洁，有无放电痕迹。
（3）检查接地线是否牢固。
（4）检查放电变压器串联电抗是否完好。
（5）检查电容器室内温度、冬季最低允许温度和夏季最高允许温度均应符合制造厂家的规定。
（6）电容器外熔丝有无断落。
电容器差动保护动作后应如何处理？
答： 电容器差动保护动作后，处理办法为：
（1）应首先检查电容器外壳是否膨胀、喷油
（2）分组熔断器是否熔断
（3）继电器、二次回路、电流互感器等设备有无异常。
如无异常，应对电容器试送一次，试送不成，应对电容器进行绝缘、容量平衡试验。
