地铁工程喷射混凝土作业指导书
喷射厚度和喷射部位
项目
一次喷射厚度（cm）
掺速凝剂
不掺速凝剂
拱部
5～6
3～4
边墙
7～10
5～7
分层喷射厚度一般为粗骨料最大粒径的二倍，如一次喷射厚度小于 5cm，
使用石子的最大粒径也要相应减小。
5、分层喷射的间隔时间
分层喷射合理的间隔时间不仅与水泥品种、速凝剂掺量有关，而且与施工
温度、速凝剂种类和水灰比大小等有关。分层喷射间隔时间不宜过短，当掺
则应以混凝土进行强度对比试验加以复核
碎石、卵石应保持洁净，不得含有粘土团块或有机杂物，更不得混进
煅烧过的白云石和石灰石块等。
石子的级配（通过各筛孔的累计质量百分数%）见下表
骨料粒径 （mm） 优
良
石子级配表
0.15 0.30
5～7
10～ 15
4～8 5～22
0.60
17～ 22
13～ 31
1.20
23～ 31
地铁工程喷射混凝土作业指导书
一、喷射混凝土材料
1、水泥
1）水泥采用普通硅酸盐水泥。
2）水泥标号不应低于 32.5R 号水泥。
3）防水工程宜采用硅酸盐膨胀水泥，膨胀性不透水水泥。
2、砂
喷混凝土应采用坚硬耐久的中砂（平均粒径为 0.35～0.5mm）或粗砂（平
均粒径>0.5mm），细度模量应大于 2.5，含水率宜控制在 5%～7%，不宜采用
砂浆，再喷混凝土。
二、喷射混凝土的施工准备工作 喷射作业施工准备工作
项目
内容及要求
材料 方面
对水泥、砂、石、速凝剂、水等的质量要进行检验。砂、石 均应过筛，并应事先冲洗干净，砂、石含水率应符合要求，为控 制砂、石含水率，一般应设置防雨棚，干燥的砂子应适当洒水。
喷射混凝土作业指导书
喷射混凝土作业指导书1．目的对喷射混凝土施工进行过程控制，以保证喷射混凝土的施工质量和减少回弹量，节约成本。
2．适用范围适用于所有喷射混凝土作业。
3．职责由持有喷射混凝土作业证书人员进行全过程实施和操作。
由实验人员进行检测成品质量，并作出合格和不合格成果报告书，指导施工。
由工程技术部门进行施工方法和施工质量、安全控制，并根据实验结果对施工方案进行改进。
4．技术标准/质量标准4.1、引用施工规范《铁路混凝土与砌体工程施工规范》、《铁路隧道施工规范》以及《铁路隧道喷锚构筑法技术规范》4.2、引用验收标准《铁路隧道工程质量检验评定标准》5．使用的设备和工具5.1、湿式喷射机、汽车、强制式搅拌机、风水管管道等。
5.2、湿式喷射机主要技术指标（康达CPS2000湿喷机）：生产能力：5m3/h；最大运输距离：30m；最大骨料粒径φ15mm；输料管直径φ50mm；工作风压0.3～0.6mPa；耗风量12～15m3/min；上料高度1.35m；电动机功率7.5kw，整机重量1500kg；外型尺寸2.6×1.1×1.35m6．工序操作步骤6.1、喷射混凝土材料选用和拌制6.1.1、水泥：根据设计图纸要求选用水泥型号，应优先采用硅酸盐水泥和普通硅酸盐水泥。
6.1.2、粗细骨料：粗骨料采用坚硬耐久的碎石和卵石。
喷射混凝土的石子粒径不宜大于16mm，喷射微纤维混凝土中的石子粒径不宜大于10mm，骨料级配宜采用连续级配。
细骨料应采用坚硬耐久的中砂和粗砂，细度模数宜大于2.5，含水率宜控制在5%～7%。
6.1.3、外加剂：应对混凝土的强度及与围岩的粘接力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大，吸湿性差，易于保存；不污染环境和对人体有害。
6.1.4、速凝剂：应根据水泥的品种、水灰比等，通过不同掺量的混凝土试验选择最佳掺量。
使用前应做速凝效果试验，要求初凝不应大于5min，终凝不应大于10min。
喷射混凝土施工作业指导书

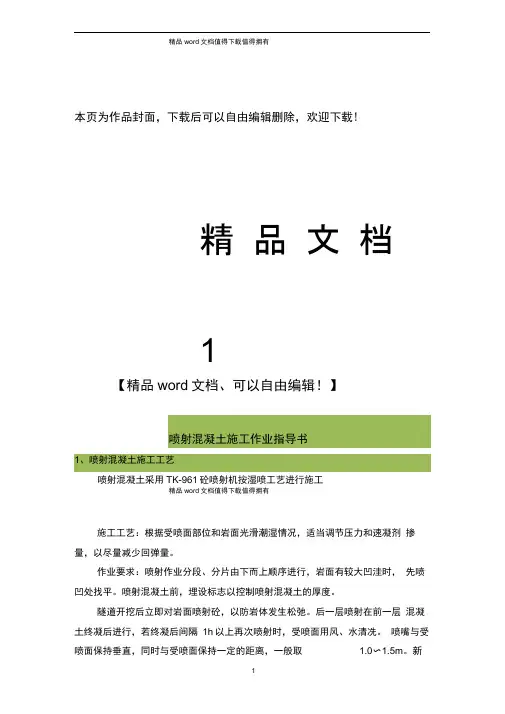

精品word文档值得下载值得拥有本页为作品封面，下载后可以自由编辑删除，欢迎下载!精品文档1【精品word文档、可以自由编辑！】喷射混凝土采用TK-961砼喷射机按湿喷工艺进行施工精品word文档值得下载值得拥有施工工艺：根据受喷面部位和岩面光滑潮湿情况，适当调节压力和速凝剂掺量，以尽量减少回弹量。
作业要求：喷射作业分段、分片由下而上顺序进行，岩面有较大凹洼时，先喷凹处找平。
喷射混凝土前，埋设标志以控制喷射混凝土的厚度。
隧道开挖后立即对岩面喷射砼，以防岩体发生松弛。
后一层喷射在前一层混凝土终凝后进行，若终凝后间隔1h以上再次喷射时，受喷面用风、水清冼。
喷嘴与受喷面保持垂直，同时与受喷面保持一定的距离，一般取 1.0〜1.5m。
新喷射的混凝土按规定洒水养护。
喷射混凝土质量控制：喷射混凝土的强度符合设计要求；锚杆尾端及钢筋不得外露；喷射砼厚度用凿孔或电测等方法检查。
喷射混凝土必须覆盖钢架，钢架背后不得用片石回填。
喷射砼工艺流程见下页框图。
喷射砼施工工艺流程图2、喷射混凝土的施工用料2.1喷射混凝土采用硅酸盐水泥、普通硅酸盐水泥。
水泥进场时，必须按批对其品种、级别、包装或散装仓号、出厂日期等进行验收，并对其强度、凝结时精品word文档值得下载值得拥有间、安定性进行试验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175等的规定。
当在使用中对水泥质量有怀疑或水泥出场日期超过3个月时，必须再次进行强度实验，并按实验结果使用。
2.2喷射混凝土所用的细骨料，应按批进行检验，其颗粒级配、细度模量和坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ53 的规定，细度模数应大于2.5，泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424附录B的规定，含泥量不应大于3%2.3喷射混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424附录C的规定。
喷射混凝土施工作业指导书
湿喷混凝土作业指导书设计上喷射砼采用湿喷作业，湿式喷射可以减小回弹，减少粉尘，加大一次喷层厚度，提高喷射砼质量。
锚喷支护喷射砼，分初喷和复喷二次进行。
初喷在开挖（或分部开挖）完毕后立即进行，以尽早封闭暴露围岩，防止开挖面风化剥落；复喷砼在锚杆、挂网或钢架安装后进行，尽快形成喷锚支护整体受力，以克制围岩变位。
一、喷射砼材料1、水泥喷射砼水泥采用42.5普通硅酸盐水泥。
2、砂喷砼采用坚硬耐久的中粗砂，细度模量大于2.5，含水率宜控制在5%～7%之间，喷射砼不得采用细砂。
砂的各项技术标准符合规范规定。
3、石子采用坚硬耐久的碎石或卵石，石子粒径不大于15mm，使用前筛洗干净，含水率控制在2%左右，石子的级配符合设计规定。
碱含量应合格。
4、速凝剂速凝剂的用量与凝结时间、水泥品种、温度有关，要根据施工工艺规定的凝结时间，对所用水泥做不同掺量的凝结时间实验和强度实验，以拟定最佳掺量，规定初凝时间不大于5min，终凝不大于10min。
根据施工工艺规定，采用液体速凝剂。
5、水水质应符合工程用水的有关标准，水中不应具有影响水泥正常凝结与硬化的有害物质。
一般应采用饮用水。
二、喷射砼前的准备工作喷射混凝土前，应对受喷岩面进行解决后再喷射混凝土。
喷射作业应连续进行，并做好以下各项准备工作：1、一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力。
2、若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。
喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
在土层或煤层中进行喷射出现喷射不上去现象，此时应贴开挖面挂5cm×5cm细网片，并用锚杆固定在开挖面上，然后喷水泥砂浆薄层，等凝固后再正式喷射喷水泥砂浆时，要加大速凝剂掺量，减小风压。
喷射混凝土作业指导书
喷射混凝土作业指导书1适用范围适用于中铁三局海南东环铁路隧道洞口边仰坡、洞身临时及初期支护喷射混凝土、明洞边坡支护喷射混凝土施工。
2施工准备2.1材料2.1.1水泥：32.5级普通硅酸盐水泥（C20）、42.5级普通硅酸盐水泥（C25）。
水泥进场时应对其厂家、品种、等级、包装或散装仓号、出厂日期等质量证明文件进行检查，对其细度、安定性、凝结时间、强度及其他必要的性能指标进行检验，水泥质量应符合《铁路混凝土工程施工质量验收补充标准》（铁路建设[2005]160号）第6.2.1条规定。
当使用任何新货源或使用同厂家、同批号、同品种水泥达3个月及出厂日期达3个月的水泥应检验一次（检验项目：比表面积、烧失量、游离CaO含量、MgO含量、SO3含量、CL-含量、细度、安定性、凝结时间、强度、碱含量）。
2.1.2细骨料：采用中砂或粗砂。
细骨料的含水率控制在5%～7%。
砂的含量不大于3%，泥块含量不大于1%，细度模数应大于2.5。
细骨料应采用砂浆棒法检验其碱活性，其砂浆棒的膨胀率应小于0.1%。
2.1.3粗骨料：碎卵石或碎石。
严禁选用具有潜在碱活性的骨料。
碎石的最大粒径不大于15㎜，骨料级配采用连续级配。
含泥量不应大于1%，泥块含量不应大于1%。
2.1.4外加剂：应对喷射砼强度及与围岩的粘结力基本无影响；对砼和钢材无腐蚀；对砼的凝结时间影响不大，吸湿性差，易保存；不污染环境，对人体无害。
2.1.5速凝剂：宜采用液体速凝剂，掺量不宜大于水泥用量的5%。
2.1.6水：符合工程用水标准。
2.1.7合成纤维：改性聚酯纤维。
单丝长度7~18mm，抗拉强度大于900Mpa 2.2机具设备2.2.1作业台架：自制轮式走行简易台架。
2.2.2砼喷射机：湿喷机，生产率大于10m3／h。
2.2.3砼拌合机：JS500型自动计量强制式搅拌机。
2.3作业条件2.3.1施工前，必须确保作业人员经过培训并有相应的证书，确认收到试验室签发的施工配料单。
喷射混凝土作业指导书
喷射混凝土作业指导书一、适用条件及范围用于隧道洞内初期支护或洞内临时防护，可单独作为一种防护结构，或与锚杆、钢筋网、钢架等支护结构的一种形式或几种形式共同组成喷锚构筑体系，是隧道施工中最为常见的支护措施。
二、施工工艺根据设计要求本标段隧道内喷射混凝土均为喷合成纤维混凝土。
喷射混凝土的主要作用是封闭围岩、防止围岩的松弛和风化。
为提高喷射混凝土的强度和抗裂性能,在素喷混凝土内掺入合成纤维,以增加施工期间的安全性；同时由于隧道施工对支护体系自防水性能的要求提高。
喷射混凝土应具备较强的防水性能，因此应当积极采取措施改进喷射混凝土的施工工艺和提高施工质量。
同时，在施工喷射混凝土支护体系时，应仔细观察和分析围岩的渗水情况，对渗水量大的应采取埋管排水或径向注浆堵水等措施进行处理。
1、施工原理：23、施工准备（1）材料准备混凝土材料的进场必须进行检验，除应符合国家、铁道部现行的有关标准外，并应符合下列要求：①水泥：选用P.042.5硅酸盐水泥或普通酸盐水泥。
②粗骨料：应采用坚硬耐久、级配良好的碎石或卵石(豆石)，或两者混合物。
骨料级配应采用连续级配，最大粒径不宜大于15mm，泥块合量不应大于0.25%。
③细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5，砂中小于0.075mm的颗粒不应大于20%，含泥量不应大于3%，泥块含量不应大于0.5%，含水率宜控制在5%～7%。
④外加剂：应对混凝土的强度及与围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大(除速凝剂和缓凝剂外)；吸湿性差，易于保存；不污染环境，对人体无害。
由于本标部份地段地下水具有侵蚀性，为提高喷砼的耐腐蚀能力，因而采用防腐剂。
⑤速凝剂：采用湿喷专用液体速凝剂，使用前进行与水泥相溶性和速凝效果试验，并要求初凝不应大于5min，终凝不应大于10min。
⑥水：水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂so计超过水重1％的水。
喷射混凝土施工作业指导书
喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道喷射混凝土施工作业。
2 编制依据《客运专线铁路隧道工程施工指南》（TZ214-2005）《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号《新建铁路上海至南京城际轨道交通工程施工图》3 适用范围适用于沪宁城际铁路站前I标双线隧道及其辅助坑道的湿喷混凝土施工。
4 工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度10～28cm，设计强度等级为C25或C20。
喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。
4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
施工工艺见图1。
4.2.1 喷射前准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
图1 喷射混凝土施工工艺框图⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
喷射混凝土作业指导书
喷射混凝土施工作业指导书一、原材料选择1、水泥：采用硅酸盐水泥或普通硅酸盐水泥经试验，符合设计及规范要求。
2、砂：中粗砂，模度细数大于2.5，用5mm筛网过筛。
含水率宜控制在5%～7%。
含泥量不应大于3%，泥块含量不应大于0.5%。
3、石：用5mm和12mm筛网分别筛去石粉和大骨料，且连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
4、速凝剂：液体，满足初凝小于5min，终凝小于10min，28天强度保持率大于70%。
5、水：饮用水二、配合比设计湿喷砼配合比设计，在满足设计强度要求时，尽量使回弹量变小，不产生胶皮管的管路及喷嘴堆塞，且能向上喷射达到设计厚度。
1、胶骨比：即水泥与骨料之比。
水泥过少，回弹量较大，初期强度增长慢；水泥过多，水化不充分，而且硬化后砼收缩较大。
经试验选定，胶骨比为1:4～1:5。
2、砂率：即砂子在整个粗细骨料中所占百分率，经试验选定，砂率为54%。
3、坍落度：控制在80～130mm之间。
4、水灰比：水灰比是影响喷砼强度的主要因素，水灰比适中时，水泥有适宜的水分与其水化、硬化后形成致密的水泥石结构，且砼表面平整，有光泽，回弹量较小，宜控制在0.4～0.5之间。
5、速凝剂：按照配合比添加速凝剂。
6、减水剂：按照配合比添加减水剂。
三、喷射设备及劳动力配置1、喷射设备⑴ 0.75m3容量槽四个（四边焊50cm高档边1.5×1×0.5）5mm、15mm筛网各四个。
湿喷混凝土施工工艺流程图⑵喷射机进料口的格栅应为条状格栅，格栅间距不大于3cm。
⑶皮管内径至少为5cm，喷嘴直径至少为3.2cm。
2、指导性劳动力配置（指每个作业面）劳动力配置表四、施工工艺1、湿喷工艺流程图喷射混凝土作业，分初喷和复喷二次进行。
初喷在开挖(或分部开挖)完成后立即进行，以尽早封闭暴露开挖面，防止表层风化剥落。
复喷混凝土在系统锚杆、钢筋网、钢架安装施作后进行，尽快闭合支护整体受力，以抑制围岩变位。
喷射混凝土作业指导书
6） 钢架应位于隧道中线，上下、左右允许偏差5cm，钢架倾斜度不得 大于2°。拱脚标高不足时，不得用土、石回填，而应设置钢板进 行调整，必要时可用混凝土加固基底。拱脚高度应低于上半断面底 线15—20cm，当拱脚处围岩承载力不够时，应向围岩方向加大拱脚 接触面积。
7） 当钢架喷射混凝土作为永久性支护结构时，钢架与围岩间的间隙必 须用喷射混凝土充填密实。间隙过大时，可用钢楔或混凝土楔块顶 紧，其点数单侧不得少于8个。喷射混凝土应由两侧拱脚向上对称 喷射，并将钢架覆盖。
隧道喷射混凝土作业指导书
隧道喷射混凝土作业指导书1. 简介隧道喷射混凝土作业是隧道施工过程中的重要环节，它能够保证隧道结构的稳定性和耐久性。
本作业指导书旨在提供隧道喷射混凝土作业的详细步骤和操作要点，以确保施工的高效性和质量。
2. 前期准备在进行隧道喷射混凝土作业之前，需要进行以下准备工作：2.1 检查设备和材料确保喷射混凝土所需的设备完好无损，并对喷射混凝土所需的材料进行检查和确认，包括水泥、砂、石子等。
2.2 预处理隧道壁面在进行喷射混凝土作业前，需要对隧道壁面进行预处理，包括清理、修补裂缝和处理潮湿表面等。
2.3 确定喷射混凝土配合比根据设计要求和实际情况，确定喷射混凝土的配合比，包括水灰比、砂石比等，以确保施工的质量和强度。
3. 喷射混凝土作业步骤隧道喷射混凝土作业包括以下步骤：3.1 制作脚手架在喷射混凝土作业前，需要制作脚手架以支撑作业人员和设备。
脚手架应稳固可靠，并满足安全要求。
3.2 混凝土预备按照配合比要求，将水泥、砂、石子等材料进行合理配比，并按照混凝土搅拌要求进行搅拌，以制备成符合要求的喷射混凝土。
3.3 喷射混凝土3.3.1 喷射混凝土前，应先进行湿喷试验，确定混凝土的流动性和喷射性能。
3.3.2 开始喷射混凝土前，应先将喷射机的喷嘴对准喷射部位，并调整喷射速度和喷射压力。
3.3.3 采用均匀的喷射运动，保持喷射机与喷射部位的适当距离，注意喷射面的覆盖率和混凝土层厚度。
3.3.4 混凝土喷射过程中，应随时调整喷射机的喷射角度和喷射速度，以确保喷射面的均匀性和一致性。
3.4 后期处理喷射混凝土完成后，应及时对施工现场进行清理和整理。
对于混凝土表面的不平整部分，应进行修补和抹平，以达到设计要求和外观效果。
4. 安全注意事项在进行隧道喷射混凝土作业时，需特别注意以下安全事项：4.1 佩戴个人防护装备作业人员应佩戴合格的个人防护装备，包括安全帽、防护眼镜、防尘口罩、耐酸碱手套等，以防止意外伤害和工作环境污染。
公路工程喷射混凝土(湿)作业指导书
喷射混凝土（湿）作业指导书一、目的为进一步提高基础设施项目工程施工管理水平，明确喷射混凝土（湿）施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本作业指导书。
二、编制依据《公路工程技术标准》；《公路隧道设计规范》；《公路隧道设计细则》；《公路隧道施工技术规范》；《建筑施工扣件式钢管脚手架安全技术规范》；《公路工程质量检验评定标准》《公路工程施工安全技术规范》《岩土锚杆与喷射混凝土支护工程技术规范》；《地下水工程防水技术规范》；《公路路线设计规范》；《公路隧道设计规范》；《公路隧道通风设计细则》；《公路隧道照明设计细则》；《公路工程抗震设计规范》；《公路工程基本建设项目建设文件编制办法》三、适用范围适用于各类隧道正洞、辅助坑道及其附属洞室湿喷砼施工。
四、施工工艺及方法要求4.1 施工准备4.1.1 劳动力组织结合现场实际，根据设计图纸及工程量的多少，选择普工、挖掘机司机、装载机司机、自卸汽车司机、电工、焊工、木工、架子工、混凝土工等人员若干名。
以上作业人员均需经过安全教育、专业培训、持证上岗，施工人员应熟悉图纸及施工方法，施工前经全面技术交底，施工中全体人员应服从统一指挥，协调一致。
4.1.2 材料要求本分部分项工程根据所需的主要材料（含周转材料），说明材料的主要性能；根据主要材料的使用部位确定进场时间。
4.1.3 机械配置根据施工生产的特点及要求，配备满足施工的挖掘机,装载机,自卸汽车,空压机,湿喷机，通风机，洒水车,电焊机,切割机等主要机械。
4.2 工艺流程4.3 控制要点4.3.1 施工准备1. 喷射前应检查开挖断面尺寸，清除开挖面拱部的松动岩块及拱脚与墙脚处的岩屑灰尘等杂物，挖处要补凿够。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
围岩较差的岩面按设计要求挂设钢筋网（网格200X 200mm,钢筋直径8mm )，用环向锚杆或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土施工作业指导书
喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道喷射混凝土施工作业。
2 编制依据《客运专线铁路隧道工程施工指南》（TZ214-2005）《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号《新建铁路上海至南京城际轨道交通工程施工图》3 适用范围适用于沪宁城际铁路站前I标双线隧道及其辅助坑道的湿喷混凝土施工。
4 工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度10～28cm，设计强度等级为C25或C20。
喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。
4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
施工工艺见图1。
4.2.1 喷射前准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
图1 喷射混凝土施工工艺框图⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
喷射混凝土施工作业指导书[优秀范本]
![喷射混凝土施工作业指导书[优秀范本]](https://img.taocdn.com/s3/m/2d3a5913d5bbfd0a785673c8.png)
喷射混凝土施工作业指导书1 适用范围适用于新建赤峰至京沈高铁喀左站铁路CFSG-1标隧道喷射混凝土施工。
2 作业准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
④喷射作业的环境温度不得低于5℃。
⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。
①大股涌水宜采用注浆堵水后再喷射混凝土。
②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。
③大面积潮湿的岩面宜采用粘结性强的混凝土，如添加外加剂、掺合料以改善混凝土的性能。
3 技术要求施工中满足以下规范标准及设计文件：(1)《高速铁路隧道工程施工技术规程》Q/CR 9604-2015(2)《高速铁路隧道工程施工质量验收标准》TB10753-2010；(3)《铁路混凝土工程施工技术指南》铁建设【2010】241号(4)《铁路混凝土工程施工质量验收标准》（TB10424—2010）(5)《铁路隧道工程施工安全技术规程》TB10304-2009(6)《新建赤峰至京沈客专喀左站铁路工程隧道设计图》及相关设计文件。
4 施工程序与工艺流程4.1施工程序混凝土配合比选定→断面开挖→断面清理→混凝土拌和→初喷→钢架支护→喷射混凝土→机具清理4.2工艺流程施工工艺见图4-1 喷射混凝土施工工艺。
喷射混凝土作业指导书
喷射混凝土施工作业指导书1 、适用范围适用于湿喷混凝土施工。
2 、作业准备2、1 材料要求2.1.1 水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥,强度等级不小于32、5Mpa,尽量用新鲜得水泥,存放较长时间得水泥将会影响喷射砼得凝结时间。
根据工点特点,必要时可采用特种水泥。
2.1.2 粗、细骨料粗骨料应采用坚硬耐久得碎石或卵石(斗石),或两者混与物,严禁选用具有潜在碱活性骨料。
当使用碱性速凝剂时,不得使用含有活性二氧化硅得石料。
喷射混凝土中得石子最大粒径不宜大于16mm,喷射钢纤维混凝土中得石子粒径不易大于10cm,骨料级配宜采用连续级配。
按重量计含泥量不应大于1%,泥块含量不应大于0、25%。
细骨料应采用坚硬、耐久得中砂或粗砂,细度模数应大于2、5,含水率宜控制在5%～7%。
砂中小于0.075mm得颗粒不应大于20%。
含泥量不应大于3%,泥块含量不应大于1%。
2.1.3 外加剂应选用对混凝土得强度及围岩得粘结力基本无影响;对混凝土与钢材无腐蚀作用;对混凝土得凝结时间影响不大(除速凝剂与缓凝剂外);吸湿性差,易于保存;不污染环境,对人体无害。
2.1.4 速凝剂喷射混凝土宜采用液体速凝剂。
在使用速凝剂前,应做水泥得相容性试验及水泥净浆凝结效果试验,严格控制掺量,并要求初凝时间不应大于5min,终凝不应大于10min。
2.1.5 水水质应符合工程用水得有关标准,水中不应含有影响水泥正常凝结与硬化得有害杂质。
一般应采用饮用水。
2.1.6 钢纤维钢纤维内不得含有明显得锈蚀、油脂及其她妨碍钢纤维与水泥粘结得杂质,其中因加工不良造成得粘连片、铁屑及杂质不应超过钢纤维重量得1%。
钢纤维长度宜为20～25mm,并不得大于输料软管以及喷嘴内径得0、7倍。
2.1.7 合成纤维喷射混凝土中得合成纤维宜采用聚丙烯纤维,材质应满足设计要求。
2、2 机具配置及劳力安排为实现隧道安全、快速施工得目得,应结合隧道开挖进度,进行施工机具及劳动力得合理配置。
隧道工程喷射混凝土施工作业指导书(优秀工程范文)
隧道工程喷射混凝土施工作业指导书单位：隧道工程喷射混凝土施工作业指导书1.适用范围适用于公司范围内隧道喷射混凝土施工.2.作业准备2.1内业技术准备组织现场技术人员对已编制的作业指导书认真学习,熟悉相关规范及技术标准,澄清有关技术问题.对施工人员进行现场技术交底、安全交底和岗前技术培训,经考核合格后方可上岗.2.2外业准备对施工所用原材料取样检验检测指标必须符合规范要求；检查机具设备、人员配备是否满足施工要求、检查机具设备和风、水、电等管线路,施工人员安全防护用品是否佩戴,湿喷机就位并试运转.3技术要求3.1 喷射混凝土施工采用湿喷工艺,混凝土拌合采用全自动计量配料强制式搅拌机搅拌,在洞外混凝土搅拌站集中搅拌.3.2 选用喷射混凝土配合比应满足设计要求,施工前应对现场储存砂、石料进行含水率测试,确定施工配合比.3.3 对受喷岩面危石进行清除,采用高压水冲洗受喷岩面的浮尘、岩屑,每间隔2米布设1 处控制喷射混凝土厚度的标志.4．施工程序施工程序为：施工准备--混凝土拌制--混凝土运输--初喷--施作锚杆、钢筋网片、架立钢架--冲洗受喷面表层--复喷至设计厚度--清理施工机具--混凝土养生.5．施工要求5.1喷射混凝土拌制5.1.1 施工准备喷射混凝土拌合采用全自动计量配料强制式搅拌机拌和,在混凝土拌制前对各种计量机具进行标定校核,必须满足规范称量偏差要求：粗、细骨料为依2%,胶凝材料、拌和用水、合成纤维为依1%.对搅拌机进行检查,确保其状态正常安全,人员进入搅拌机检修时,必须有人值班.对搅拌机电器部位进行检查,实行“一机一闸,一箱一保护”,作业人员穿戴好防护用品,操作人员必须专人负责持证上岗.5.1.2 材料计量投料在对搅拌机进行配料前,对现场砂、石料进行含水率测试,确定施工配合比,严格按施工配合比进行各种材料计量配料后,材料投料顺序为：先将粗细骨料、水泥和合成纤维送入搅拌机进行干拌,确保合成纤维在拌合物中分散均匀,不产生结团,再加入水进行搅拌均匀.5.1.3 喷射混凝土搅拌全自动计量配料强制式搅拌机设置于洞外安全地带,搅拌机每盘搅拌量不得大于额定搅拌量的80%.当采用先干拌后加水的搅拌方式时,干拌时间不得少于1.5米in,搅拌时间不宜小于180s.掺有合成纤维的混凝土搅拌时间为4～5米in,搅拌完成后随机取样,如纤维已均匀分散成单丝,则混凝土可投入使用,若仍有成束纤维,则至少延长搅拌时间30s 才可使用.喷射混凝土拌合物的坍落度宜控制在8～13厘米,在搅拌过程中,严禁手或其它工具进入搅拌机内.5.2喷射混凝土运输喷射混凝土运输采用砼运输罐车,随运随拌.在进行混凝土喷射作业时,应至少三台砼运输罐车交替运料,以满足湿喷混凝土的供应,且拌合料的停放时间不得大于30米in.在运输过程中,要防止混凝土离析、水泥浆流失,坍落度变化以及产生初凝现象.液体速凝剂在喷射泵喷头处与混凝土汇合.5.3混凝土喷射作业5.3.1 施工准备对设备、风、电和管线路进行检查,并试运行；喷射作业台架搭设应牢固可靠；对受喷岩面进行处理,清理岩面危石和墙角的岩碴、堆积物,采用高压水、高压风冲洗吹净岩面；设置喷射混凝土厚度标志,一般采用埋设钢筋头做标志,亦可在喷射时插入长度比设计厚度大5厘米的铁丝,每间隔2米设置1 根,作为施工控制混凝土厚度所用；喷射作业的环境温度不得低于50；施工作业人员佩戴好防护用品.5.3.2 开机作业喷射机一定要放置在围岩稳定地段,喷射机操作应遵循：开始时,先送风--再开机--再供料；结束时,先停料--再关机--最后停风的原则.且喷射机应实行定人、定机、定岗,认真做到安全操作、保养和交接班制度.选用的空压机应满足喷射机工作风压和耗风量的要求,压风进入喷射机前必须进行油水分离；输料管应能承受0.8MPa 以上的压力,并具有良好的耐磨性能.5.3.3 喷射施工作业（1）喷射混凝土作业分为初喷、复喷阶段,初喷厚度为4厘米,在初喷混凝土完成后安设锚杆、钢筋网片、架立钢架,钢筋网与锚杆连接牢固,且钢筋保护层厚度不得小于2厘米.复喷在前一层混凝土终凝后进行,若终凝1h 以后进行喷射,应先风用水冲洗喷层表面后再复喷至设计厚度；喷射混凝土终凝后3h 内不得进行爆破作业.（2）洞内喷射作业的气温宜在15益以上,并不得低于5益.冬季施工时应对液体速凝剂的储存和其拌合物采取防冻措施.（3）喷混凝土应采用分段、分片、分层依次进行,喷射顺序应自下而上,分段长度不宜大于6米.喷射时先将低洼处大致喷平,再自下而上顺序分层、往复喷射.（4）分片喷射要自下而上进行并先喷钢架与岩面间混凝土,再喷两钢架之间混凝土.边墙喷混凝土应从墙脚开始向上喷射,使回弹不致裹入最后喷层.（5）分层喷射时,后一层喷射应在前一层混凝土终凝前进行,若终凝1h 后再进行喷射时,应先用风水清洗喷层表面.一次喷混凝土的厚度以喷混凝土不滑移不坠落为度,既不能因厚度太大而影响喷混凝土的粘结力和凝聚力,也不能太薄而增加回弹量.边墙一次喷射混凝土厚度控制在7耀10厘米,拱部控制在5耀6厘米,并保持喷层厚度均匀.（6）喷射速度要适当,以利于混凝土的压实.风压过大,喷射速度增大,回弹增加；风压过小,喷射速度过小,压实力小,影响喷混凝土强度.因此在开机后要注意观察风压,起始风压达到0.5MPa 后,才能开始操作,并据喷嘴出料情况调整风压.一般工作风压：边墙0.3--0.5MPa,拱部0.4--0.65MPa.软弱围岩隧道喷射混凝土时喷射机的压力一般不宜大于0.2MPa.（7）喷射时使喷嘴与受喷面间保持适当距离（1.5--2.0米）,喷射角度尽可能接近900,以获得最大压实和最小回弹.喷嘴应连续、缓慢作横向环行移动,一圈压半圈,喷射手所画的环形圈,横向40--60厘米,高15--20厘米；若受喷面被钢架、钢筋网覆盖时,可将喷嘴稍加偏斜,但不宜小于700.（8）在有水地段进行喷射混凝土作业时应采取以下措施：对渗漏水应先进行处理,当渗漏水范围大时,可设树枝状排水导管后再进行喷射,当渗漏水严重时,可设计泄水孔,边排水边喷射；喷射时,应先从远离渗漏出水处开始,逐渐向渗漏处逼近,将散水集中,安设导管,使水引出,再向导管逼近喷射；改变混凝土配合比,增加水泥用量,先喷干混合料,待其与渗水混合后,再逐渐加水喷射.6.劳动组织6.1劳动力组织方式：采用架子队管理模式.6.2施工人员应结合制定的施工方案、机械、人员组合、工期要求进行合理配置.每个作业工地人员配备7．材料要求原材料应符合设计要求,设计未明确时应符合下述要求.7.1 水泥：喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥,强度等级不小于42.5MPa,必要时可采用特种水泥.水泥的安定性、凝结时间均应合格,比表面积应≤350米2/千克、水泥的3 天、28 天抗压强度与抗折强度应满足规范要求.当有抗冻、抗渗要求时,水泥强度等级不应低于42.5 MPa,当喷射砼遇含有较高可溶性硫酸盐的地层或地下水地段,应按侵蚀类型采用相应的抗硫酸盐水泥,当需要喷混凝土有较高的早期强度时,可选用硫铝酸盐水泥或其他早强水泥.需要喷混凝土有较高的早期强度时,可选用硫铝酸盐水泥或其他早强水泥.7.2 粗骨料：粗骨料应采用坚硬耐久的碎石,严禁选用具有潜在碱活性骨料,碎石的强度应用岩石抗压强度表示,且岩石抗压强度与混凝土强度等级之比不应小于1.5.当使用碱性速凝剂时,不得使用含有活性二氧化硅的石料.喷射混凝土中的石子最大粒径不宜大于9.5米米,骨料级配宜采用连续级配.按重量计含泥量不应大于1%,泥块含量不应大于0.25%,针片状颗粒总量不大于10%.7.3 细骨料应采用坚硬、耐久的中砂或粗砂,细度模数应大于2.5,含水率宜控制在5%～7%.砂中小于0.075米米的颗粒不应大于20%.含泥量不应大于3%,泥块含量不应大于1%.7.4 外加剂：应对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外）；吸湿性差,易于保存；不污染环境,对人体无害.7.5 速凝剂：喷射混凝土宜采用液体速凝剂,其掺量不宜大于水泥用量的5%.在使用速凝剂前,应做水泥的相容性试验及水泥净浆凝结效果试验,严格控制掺量,并要求初凝时间不应大于5米in,终凝不应大于10米in.7.6 拌合用水：水质应符合工程用水的有关标准,水中不应含有影响水泥正常凝结与硬化的有害杂质.不应使用污水、海水、pH 值小于4 的酸性水,一般应采用饮用水.7.7 合成纤维：喷射混凝土中的合成纤维宜采用聚丙烯纤维,所使用纤维长度宜为19米米,合成纤维的品种、规格、性能应符合设计要求,抗拉强度不宜小于280MPa、合成纤维长度和直径允许偏差应为设计尺寸的依10%.8.设备机具配置当采用湿喷工艺施工时,具体设备配置见.主要施工机械配置9．质量控制及检验9.1质量控制9.1.1 喷射混凝土施工过程质量控制要点：（1）原材料质量；（2）混凝土配合比；（3）混凝土搅拌；（4）混凝土运输；（5）喷射作业；（6）喷射混凝土厚度检查；（7）喷射混凝土平整度检查；（8）混凝土养护.9.1.2 混凝土配合比设计（1）喷射混凝土胶凝材料用量不宜小于400千克/米3.（2）灰骨比宜为：1：4～1：5、水灰比宜为：0.40～0.50、砂率宜为45%～60%.（3）合成纤维掺量应符合设计要求,当设计无要求时,一般以1.2千克/米3作为参考.（4）混凝土初期强度应满足施工需要,3h 强度达1.5MPa,24 小时强度达到5.0 MPa.（5）喷射混凝土的配合比应满足设计强度和喷射工艺的要求,并通过试验确定.9.1.3 施工质量控制（1）喷射混凝土原材料先检验合格后才能使用,速凝剂应妥善保管,防止变质.严格控制拌合物的水灰比,经常检查速凝剂注入环的工作状况.喷射混凝土的坍落度宜控制在8～13厘米.喷射混凝土的回弹率：侧壁不应大于15%,拱部不应大于25%.（2）喷射混凝土拌合物的停放时间不得大于30米in.（3）必须在隧道开挖后及时进行施作.喷射混凝土严禁选用碱活性骨料.（4）喷射前应仔细检查喷射面,如有松动岩块应及时处理,喷射中当有脱落的岩块或混凝土被钢筋网架住时,应及时清除后再喷射.喷射机应布置在安全地带,并尽量靠近喷射工作面,便于喷射机操作员与喷射手联系,随时调整工作风压.（5）喷射完成后应检查喷射混凝土与岩面粘结情况,可用锤敲击检查.同时测量其平整度和断面,并将此断面与开挖断面对比,确认喷射砼厚度是否满足设计和规范要求.当有空鼓、脱壳时,应及时凿除,冲洗干净进行重喷,或采用压浆法充填.（6）在喷射侧壁下部时,需将上半断面喷射时的回弹物清理干净,防止将回弹物卷入下部喷层中形成“蜂窝”而降低支护强度.（7）经常检查喷射机出料弯头、输料管和管路接头,发现问题及时处理.管路堵塞时,必须先关闭主机,然后才能进行处理.（8）喷射完成后应先关主机,再依次关闭计量泵、振动装置和风阀,然后用清水将机内、输送管路内残留物清除干净.（9）喷射混凝土冬期施工时,洞口喷射混凝土应有防冻保暖措施；作业区的气温和混合料进入喷射机的温度均不应低于+5益；在结冰的层面上不得进行喷射混凝土作业.9.2质量检查9.2.1 喷射混凝土厚度及表面平整度应符合下列要求：（1）平均厚度大于设计厚度.（2）检查点数的80%及以上大于设计厚度.（3）最小厚度不小于设计厚度的2/3.（4）喷射混凝土表面平整度的允许偏差为：拱部不得大于7厘米、两侧壁不得大于5厘米.（5）当采用钢架喷射混凝土时,钢架应全部被混凝土覆盖,其保护层厚度不得小于4厘米,表面覆盖层厚度不得小于3厘米.检验数量：每一作业循环检查一个断面,每个断面应从拱顶起,每间隔2米布设1个检查点检查喷射混凝土的厚度.监理单位见证检查或按施工单位检查断面的20%抽查.9.2.2 喷射混凝土表面应密实、平整,无裂缝、脱落、漏喷、漏筋、空鼓和渗漏水,锚杆头、钢筋头无外漏现象.检查方法：平整度用2米靠尺检查,表面平整度允许偏差：侧壁为5厘米、拱部为7厘米.其他检查方法采用：观察、敲击.9.2.3 混凝土养生喷射混凝土终凝2h 后,及时采取有效措施进行洒水养护,养护时间不得少于14d.当气温低于+5益时不得对其洒水养护,石质隧道采用喷雾养护,土质隧道采用养护液养护.在混凝土养护期间应制定专人每天定时进行洒水养护,并对养护温度进行记录.10.安全及环保要求10.1安全要求10.1.1 施工区域设置警示标志,非工作人员严禁出入.10.1.2 施工中应对机械设备进行定期检查、养护、维修.10.1.3 为保证施工安全,现场应有专人统一指挥,并设1 名专职安全员负责现场的安全工作,坚持班前进行安全教育制度.10.1.4 在喷混凝土施工过程中,喷射手控制好风压、喷射距离,避免回弹料伤人.10.1.5 安全员应随时观察地质变化,发现有松动滑块现象,应立即组织所有人员撤离到安全地带.10.1.6 电线包皮应完好,开关应装在固定闸刀盒内.10.2 环保要求10.2.1 对施工中产生的污水及油水设置沉淀池进行沉淀过滤,对沉淀池中污油水加以处理,达到环保部门要求的排放标准后方可排放,采取油水、污水分类排放.10.2.2 喷射混凝土时,所有操作人员必须佩戴防尘口罩、防尘工作服、雨靴、橡胶手套.10.2.3 生产中的废弃物及时处理,运到当地环保部门指定的地点弃置.。
7喷射混凝土作业指导书
皖赣铁路扩能改造站前工程Ⅱ标编号：喷射混凝土作业指导书单位：编制：审核：批准：2014年2月20日发布 2014年2月 21 日实施目录1.适用范围 (3)2.作业准备 (3)2.1内业技术准备 (3)2.2外业技术准备 (3)3.技术要求 (3)4.施工程序与工艺流程 (3)4.1施工程序 (3)4.2工艺流程 (4)5.施工要求 (5)5.1施工准备 (5)5.2施工工艺 (5)6.劳动组织 (6)7.材料要求 (7)8.设备机具配置 (8)9.质量控制及检验 (8)9.1质量标准 (8)9.2混凝土的检测标准 (9)9.3喷射混凝土厚度检测 (10)9.4喷射混凝土强度的检测 (10)10.安全环保 (10)10.1安全要求 (10)10.2环保要求 (12)喷射混凝土作业指导书1.适用范围适用于皖赣铁路扩能改造站前工程Ⅱ标隧道喷射混凝土施工。
2.作业准备2.1内业技术准备组织技术人员学习实施性施工组织设计，审阅、审核施工图纸，澄清等有关技术问题，并熟悉规范和技术标准。
编制了隧道喷射混凝土作业指导书，对施工人员进行技术交底，对参加的施工人员进行岗前技术培训，考核合格后持证上岗。
2.2外业技术准备对施工作业层中所设计的各种外部技术数据收集。
各种设施配套，满足主要管理，技术要求。
3.技术要求⑴喷射混凝土原材料全部在搅拌站集中拌制。
⑵施工前按设计提供的配合比进行室内试验，确定施工配合比。
喷射混凝土的配合比应保证混合料的无侧限抗压强度能达到设计要求。
4.施工程序与工艺流程4.1施工程序(1)一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
(2)挂Φ6的钢筋网，用环向钢筋和锚杆或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。
喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
(3)设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志。
(4)采用湿喷机进行喷射砼施工。
喷射混凝土作业指导书资料
贵广铁路GGTJ-9标段隧道工程编号：GGTJ9-ZTSSJ3-SD-07 隧道喷射混凝土作业指导书编制：审核：批准：中铁十四局集团有限公司贵广铁路工程指挥部2009年5月1日发布 2009年5月1日实施目录贵广铁路GGTJ-9标段隧道工程 01．适用范围 02．作业准备 02.1 内业技术准备 02.2 外业技术准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)4.1 施工程序 (1)4.2 工艺流程 (1)5．施工要求 (2)5.1 喷射混凝土施工 (2)5.2 施工控制要点 (4)6．劳动组织 (6)7．材料要求 (6)7.1 水泥 (6)7.2 粗、细骨料 (6)7.3 外加剂 (6)7.4 速凝剂 (7)7.5 水 (7)8．机具设备配置 (7)9．质量控制及检验 (7)9.1 质量验收规范 (7)9.2 分项验收标准 (7)9.3 湿喷砼质量保证措施 (10)10．安全及环保要求 (10)10.1 安全要求 (11)10.2 环保要求 (11)喷射混凝土施工作业指导书1．适用范围适用于新建铁路贵广线GGTJ-9标三项目部隧道的喷射混凝土支护作业。
2．作业准备2.1 内业技术准备作业指导书编制之后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施、应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，合格后上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足管理、技术人员进场后生活、办公需要。
3．技术要求⑴隧道初期支护喷射混凝土采用湿喷工艺；⑵喷射厚度洞外边仰坡10cm，正洞Va、Vb段设计厚度28cm，Vc段设计厚度30cm，IV级围岩地段25cm；⑶强度等级为C25。
⑷喷射混凝土配合比的设计应满足设计要求。
4．施工程序与工艺流程4.1 施工程序每个喷射段落为一个完整的喷射单元，其施工程序为：施工准备初喷作业钢架、锚杆、钢筋网施工复喷作业质量检查养生验收4.2 工艺流程喷射混凝土施工工艺流程见图1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贵广铁路GGTJ-9标段隧道工程编号：GGTJ9-ZTSSJ3-SD-07 隧道喷射混凝土作业指导书编制：审核：批准：中铁十四局集团有限公司贵广铁路工程指挥部2009年5月1日发布2009年5月1日实施目录1．适用范围 (1)2．作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)4.1 施工程序 (1)4.2 工艺流程 (1)5．施工要求 (2)5.1 喷射混凝土施工 (2)5.2 施工控制要点 (5)6．劳动组织 (6)7．材料要求 (6)7.1 水泥 (6)7.2 粗、细骨料 (6)7.3 外加剂 (7)7.4 速凝剂 (7)7.5 水 (7)8．机具设备配置 (7)9．质量控制及检验 (7)9.1 质量验收规范 (7)9.2 分项验收标准 (8)9.3 湿喷砼质量保证措施 (10)10．安全及环保要求 (11)10.1 安全要求 (11)10.2 环保要求 (11)喷射混凝土施工作业指导书1．适用范围适用于新建铁路贵广线GGTJ-9标三项目部隧道的喷射混凝土支护作业。
2．作业准备2.1 内业技术准备作业指导书编制之后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施、应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，合格后上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足管理、技术人员进场后生活、办公需要。
3．技术要求⑴隧道初期支护喷射混凝土采用湿喷工艺；⑵喷射厚度洞外边仰坡10cm，正洞Va、Vb段设计厚度28cm，Vc段设计厚度30cm，IV级围岩地段25cm；⑶强度等级为C25。
⑷喷射混凝土配合比的设计应满足设计要求。
4．施工程序与工艺流程4.1 施工程序每个喷射段落为一个完整的喷射单元，其施工程序为：施工准备初喷作业钢架、锚杆、钢筋网施工复喷作业质量检查养生验收4.2 工艺流程喷射混凝土施工工艺流程见图1。
图1 喷射混凝土施工工艺流程框图5．施工要求5.1 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
5.1.1 喷射前准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网，用锚杆或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
④喷射作业的环境温度不得低于5℃。
⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。
①大股涌水宜采用注浆堵水后再喷射混凝土。
②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。
③大面积潮湿的岩面宜采用粘结性强的混凝土，如添加外加剂、掺合料以改善混凝土的性能。
5.1.2 混凝土搅拌、运输湿喷砼搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，速凝剂在喷射机喂料时加入。
运输采用砼运输罐车，随运随拌。
喷射砼时，多台运输车应交替运料，以满足湿喷砼的供应。
在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。
5.1.3 喷射作业⑴喷射操作程序应为：打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土。
⑵喷射混凝土作业应采用分段、分片、分层依次进行，喷射顺序应自下而上，分段长度不宜大于6m。
喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。
①喷射混凝土分段施工时，上次喷混凝土应预留斜面，斜面宽度为200～300mm，斜面上需用压力水冲洗润湿后再进行喷射混凝土。
②分片喷射要自下而上进行并先喷钢架与围岩间混凝土，再喷两钢架之间混凝土。
边墙喷混凝土应从墙脚开始向上喷射，使回弹不致裹入最后喷层。
③分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，应先用风水清洗喷层表面。
一次喷混凝土的厚度以喷混凝土不滑移不坠落为度，既不能因厚度太大而影响喷混凝土的粘结力和凝聚力，也不能太薄而增加回弹量。
边墙一次喷射混凝土厚度控制不超过15cm，拱部控制在10cm，并保持喷层厚度均匀。
⑶喷射速度要适当，以利于混凝土的压实。
风压过大，喷射速度增大，回弹增加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。
因此在开机后要注意观察风压，起始风压达到0.5MPa后，才能开始操作，并据喷嘴出料情况调整风压。
一般工作风压：边墙0.3～0.5MPa，拱部0.4～0.65MPa。
⑷喷射时使喷嘴与受喷面间保持适当距离，喷射角度尽可能接近90°，以使获得最大压实和最小回弹。
喷嘴与受喷面间距宜为1.5～2.0m；喷嘴应连续、缓慢作横向环行移动，一圈压半圈，喷射手所画的环形圈，横向40～60cm，高15～20cm；若受喷面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70°。
如果喷嘴与受喷面的角度大小，会形成混凝土物料在受喷面上的滚动，产生出凹凸不平的波形喷面，增加回弹量，影响喷混凝土的质量。
5.1.4 养护喷射混凝土终凝2小时后，应进行湿润养护。
养护时间不小于14d。
当气温低于5℃时，不得洒水养护。
5.2 施工控制要点⑴喷射混凝土原材料先检验合格后才能使用。
严格控制拌合物的水灰比，经常检查速凝剂注入环的工作状况。
喷射混凝土的坍落度宜控制在8～13cm，过大混凝土会流淌，过小容易出现堵管现象。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
喷射混凝土的回弹率：侧壁不应大于15%，拱部不应大于25%。
⑵喷射混凝土拌合物的停放时间不得大于30min。
⑶必须在隧道开挖后及时进行施作。
喷射混凝土严禁选用具有潜在碱活性骨料。
喷混凝土厚度应预埋厚度控制标志，严格控制喷射砼的厚度。
⑷喷射前应仔细检查喷射面，如有松动土块应及时处理。
喷射机应布置在安全地带，并尽量靠近喷射部位，便于掌机人员与喷射手联系，随时调整工作风压。
⑸喷射完成后应检查喷射混凝土与岩面粘结情况，可用锤敲击检查。
同时测量其平整度和断面，并将此断面与开挖断面对比，确认喷射砼厚度是否满足设计和规范要求。
当有空鼓、脱壳时，应及时凿除，冲洗干净进行重喷，或采用压浆法充填。
⑹在喷射侧壁下部时，需将上半断面喷射时的回弹物清理干净，防止将回弹物卷入下部喷层中形成“蜂窝”而降低支护强度。
⑺经常检查喷射机出料弯头、输料管和管路接头，发现问题及时处理。
管路堵塞时，必须先关闭主机，然后才能进行处理。
⑻喷射完成后应先关主机，再依次关闭计量泵、震动棒和风阀，然后用清水将机内、输送管路内残留物清除干净。
⑼喷射混凝土冬期施工时，洞口喷射混凝土的作业场合应有防冻保暖措施；作业区的气温和混合料进入喷射机的温度均不应低于5°C；在结冰的层面上不得进行喷射混凝土作业；混凝土强度未达到6MPa前，不得受冻。
6．劳动组织喷射混凝土施工劳动力组织见下表（每班）：77.1 水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不小于42.5MPa。
7.2 粗、细骨料粗骨料应采用坚硬耐久的碎石，严禁选用具有潜在碱活性骨料。
当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
喷射混凝土中的石子最大粒径不宜大于15mm，骨料级配宜采用连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜控制在5%～7%。
砂中小于0.075mm的颗粒不应大于20%。
含泥量不应大于3%，泥块含量不应大于1%。
7.3 外加剂应对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外）；易于保存；不污染环境，对人体无害。
7.4 速凝剂喷射混凝土采用液体速凝剂。
在使用速凝剂前，应做水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量，并要求初凝时间不应大于5min，终凝不应大于10min。
7.5 水水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。
一般应采用饮用水。
8．机具设备配置喷射混凝土施工主要机具见下表（每作业面）：9．质量控制及检验9.1 质量验收规范《客运专线铁路隧道工程施工技术指南》（TZ214-2005）《客运专线铁路隧道工程质量验收暂行标准》（铁建设[2005]160号）9.2 分项验收标准9.2.1主控项目（1）喷射混凝土掺加外加剂后，其性能必须满足设计要求。
在使用速凝剂前，应做与水泥的相容性试验及水泥浆凝结效果试验，初凝不大于5min，终凝不大于10min；采用其他类型的外加剂或几种外加剂复合使用时，也应做相应的性能试验和使用效果试验。
检验数量：同一生产厂家、同一批号、同一品种、同一生产日期且连续进场的外加剂，每5t为一批，不足5t应按一批计。
每批抽检一次。
检验方法：采用现场取样试验。
（2）喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定，并应符合下列规定：①胶骨比宜为1:4～1:5。
②水胶比宜为0.40～0.50。
③砂率宜为50%～60%。
④胶凝材料用量不宜小于400kg/m3。
检验数量：施工单位对同强度等级、同性能喷射混凝土进行一次混凝土配合比设计，施工过程中，如水泥、外加剂等主要原材料的品种和规格发生变化，应重新进行配合比设计；监理单位全部检查。
检验方法：施工单位进行配合比选定试验；监理单位检查配合比选定单。
（3）喷射混凝土的早期（1d）强度必须符合设计要求。
检验数量：施工单位、监理单位每一喷射循环检查一次。
检验方法：施工单位采用贯入法或拔出法检测；监理单位见证检测。
（4）喷射混凝土的强度必须符合设计要求。
用于检查喷射混凝土强度的试件，应采用大板切割法制取；当不具备切割条件时也可采用边长150mm的立方体无底试模，在其内喷射混凝土制作试件，试件成型的喷射方向应与边墙相同,喷射混凝土标准养护试件的试验龄期为28d。
