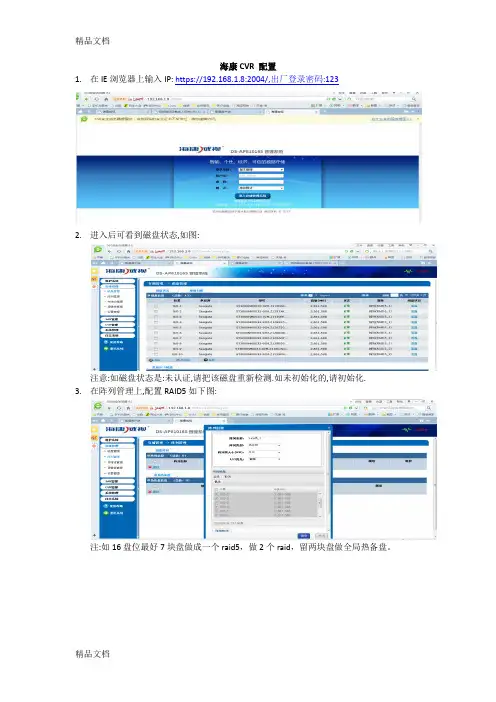

海康CVR 配置
1.在IE浏览器上输入IP: https://19
2.168.1.8:2004/,出厂登录密码:123
2.进入后可看到磁盘状态,如图:
注意:如磁盘状态是:未认证,请把该磁盘重新检测.如未初始化的,请初始化.
3.在阵列管理上,配置RAID5如下图:
注:如16盘位最好7块盘做成一个raid5,做2个raid,留两块盘做全局热备盘。

4.添加热备盘,如下图:
5.
6.添加存储池,如下图:
7.设置逻辑卷,添加预留卷1和预留卷2,如下图:
8.
9.在逻辑卷管理上,添加私有卷1和私有卷2,如下图:
10.
11.在逻辑卷管理上,添加LUN,每个LUN容量最大为8000000MB,如下图:
12.配置逻辑卷完成,如下图:
13.CVR管理配置,先配置私有卷,如下图:
14.
15.创建录像卷,如下图:
16.CVR配置完成,并点击恢复CVR服务如下图:
17.登录CVR子系统,如下图:。

海康威视 存储管理助手 用户手册说明书

海康威视 存储管理助手 用户手册说明书

私有云盘存储管理助手用户手册版权所有©杭州海康威视数字技术股份有限公司或其关联公司2018。

保留一切权利。

本手册的任何部分,包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司2018(以下简称“本公司”或“海康威视”)。

未经书面许可,任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定,本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等,仅用于解释和说明目的,与具体产品可能存在差异,请以实物为准。

因产品版本升级或其他需要,本公司可能对本手册进行更新,如您需要最新版手册,请您登录公司官网查阅()。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内,本手册所描述的产品(含其硬件、软件、固件等)均“按照现状”提供,可能存在瑕疵、错误或故障,本公司不提供任何形式的明示或默示保证,包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证;亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿,包括但不限于商业利润损失、数据或文档丢失产生的损失。

)●若您将产品接入互联网需自担风险,包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等,本公司不对因此造成的产品工作异常、信息泄露等问题承担责任,但本公司将及时为您提供产品相关技术支持。

●使用本产品时,请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途,本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突,则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品,以避免操作中的危险或财产损失。

在使用此产品之前,请认真阅读产品手册并妥善保存以备日后参考。

海康威视硬盘录像机说明书

海康威视硬盘录像机说明书
4.1 开机..........................................................................................................................................................................................48 4.2 预览..........................................................................................................................................................................................48 4.3 修改用户密码..........................................................................................................................................................................49
第 3 页 共 98 页
海康威视网络硬盘录像机使用手册 V2.1
4.4 云台控制..................................................................................................................................................................................50 4.5 手动录像..................................................................................................................................................................................51 4.6 回放..........................................................................................................................................................................................51 4.7 录像资料备份..........................................................................................................................................................................54 5 参数设置 ...............................................................................................................................................................................................56 5.1 基本设置..................................................................................................................................................................................56

海康威视磁盘阵列使用说明

海康威视磁盘阵列使用说明

海康威视磁盘阵列使用说明一.登录1.存储系统默认登录账户为:web_admin 密码为:1232.登录时应以高级模式登录二.设定IP SAN的访问IP管理员可以通过与存储设备相互连通的网络,来设置IP SAN的访问IP。

存储设备分为管理网口和数据网口,可以通过管理网口或者数据网口连接管理PC连接管理网口后,用户可以将用来进行存储管理的设备IP改为同网段的IP,确认网络连接正常后,便可以在IE中输入:https://192.168.10.138:2004来登录IP SAN的管理界面。

一.网络配置下图是系统正常登录后的界面,如图1所示图11.进入系统后,可以首先进入网络管理,在进入网络管理界面后首先要进行网口绑定:点击“绑定管理”按钮,在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”,在点击“创建绑定”并确认绑定成功2.接下来就是“网口管理”,网口管理即就是修改系统IP地址,进入网口管理界面如图2所示:可在此修改系统的访问IP地址图2二.创建RAID1.网络管理之后就是RAID管理,首先要创建阵列,进入“阵列创建”界面,如图3所示图3输入阵列名称,并将阵列类型选为RAID5,然后在可用物理盘中勾选至少3块盘创建阵列,选好后点击“创建阵列”即可。

2.第二步则要进行“阵列重构”,阵列重构是对于已经存在的阵列中,某个物理盘出现不稳定或者出现故障的情况下,为了拯救出故障硬盘中的数据而设定的,从而达到保护数据和恢复阵列的完整性。

但,前提是系统中存在可用的物理盘,并且和出故障的硬盘容量大小相同。

如图4所示图4初始时候阵列自动重构状态默认是关闭的,首先我们要开启自动重构然后输入阵列名称并选择1块可用物理盘,点击“重构阵列”(阵列重构一般是在有故障盘的时候才会用到)3.接下来就要进入“热备盘管理”,热备盘是用来防止阵列中出现掉盘或者磁盘出故障时及时自动化去替换出现故障的硬盘。

其界面如下图5 选择要添加的热备盘点击“添加热备盘”即可图54.之后就是阵列校验,阵列校验的目的是预先防止数据存储过程中出现的错误和长期读写造成的文件丢失,从而达到数据的有效性和完整性。

海康威视磁盘阵列使用说明[精.选]

海康威视磁盘阵列使用说明[精.选]

海康威视磁盘阵列使用说明一.登录1.存储系统默认登录账户为:web_admin 密码为:1232.登录时应以高级模式登录二.设定IP SAN的访问IP管理员可以通过与存储设备相互连通的网络,来设置IP SAN的访问IP。

存储设备分为管理网口和数据网口,可以通过管理网口或者数据网口连接管理PC连接管理网口后,用户可以将用来进行存储管理的设备IP改为同网段的IP,确认网络连接正常后,便可以在IE中输入:https://192.168.10.138:2004来登录IP SAN的管理界面。

一.网络配置下图是系统正常登录后的界面,如图1所示图11.进入系统后,可以首先进入网络管理,在进入网络管理界面后首先要进行网口绑定:点击“绑定管理”按钮,在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”,在点击“创建绑定”并确认绑定成功2.接下来就是“网口管理”,网口管理即就是修改系统IP地址,进入网口管理界面如图2所示:可在此修改系统的访问IP地址图2二.创建RAID1.网络管理之后就是RAID管理,首先要创建阵列,进入“阵列创建”界面,如图3所示图3输入阵列名称,并将阵列类型选为RAID5,然后在可用物理盘中勾选至少3块盘创建阵列,选好后点击“创建阵列”即可。

2.第二步则要进行“阵列重构”,阵列重构是对于已经存在的阵列中,某个物理盘出现不稳定或者出现故障的情况下,为了拯救出故障硬盘中的数据而设定的,从而达到保护数据和恢复阵列的完整性。

但,前提是系统中存在可用的物理盘,并且和出故障的硬盘容量大小相同。

如图4所示图4初始时候阵列自动重构状态默认是关闭的,首先我们要开启自动重构然后输入阵列名称并选择1块可用物理盘,点击“重构阵列”(阵列重构一般是在有故障盘的时候才会用到)3.接下来就要进入“热备盘管理”,热备盘是用来防止阵列中出现掉盘或者磁盘出故障时及时自动化去替换出现故障的硬盘。

其界面如下图5 选择要添加的热备盘点击“添加热备盘”即可图54.之后就是阵列校验,阵列校验的目的是预先防止数据存储过程中出现的错误和长期读写造成的文件丢失,从而达到数据的有效性和完整性。

海康威视DS-A81016R存储系统快速入门指南说明书

海康威视DS-A81016R存储系统快速入门指南说明书

Storage System Quick Start GuideQuick Start GuideCOPYRIGHT ©2015 Hangzhou Hikvision Digital Technology Co., Ltd.ALL RIGHTS RESERVED.Any and all information, including, among others, wordings, pictures, graphs are the properties of Hangzhou Hikvision Digital Technology Co., Ltd. or its subsidiaries (hereinafter referred to be “Hikvision”). This user manual (hereinafter referred to be “the Manual”) cannot be reproduced, changed, translated, or distributed, partially or wholly, by any means, without the prior written permission of Hikvision. Unless otherwise stipulated, Hikvision does not make any warranties, guarantees or representations, express or implied, regarding to the Manual. About this ManualThis Manual is applicable to DS-A81016R Management System.The Manual includes instructions for using and managing the product. Pictures, charts, images and all other information hereinafter are for description and explanation only. The information contained in the Manual is subject to change, without notice, due to firmware updates or other reasons. Please find the latest version in the company website (/en/).Please use this user manual under the guidance of professionals.Trademarks Acknowledgementand other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions. Other trademarks and logos mentioned below are the properties of their respective owners.Legal DisclaimerTO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE PRODUCT DESCRIBED, WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, IS PROVIDED “AS IS”, WITH ALL FAULTS AND ERRORS, AND HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, MERCHANTABILITY, SATISFACTORY QUALITY, FITNESS FOR A PARTICULAR PURPOSE, AND NON-INFRINGEMENT OF THIRD PARTY. IN NO EVENT WILL HIKVISION, ITS DIRECTORS, OFFICERS, EMPLOYEES, OR AGENTS BE LIABLE TO YOU FOR ANY SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA OR DOCUMENTATION, IN CONNECTION WITH THE USE OF THIS PRODUCT, EVEN IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. REGARDING TO THE PRODUCT WITH INTERNET ACCESS, THE USE OF PRODUCT SHALL BE WHOLLY AT YOUR OWN RISKS. HIKVISION SHALL NOT TAKE ANY RESPONSIBILITES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR OTHER DAMAGES RESULTING FROM CYBER ATTACK, HACKER ATTACK, VIRUS INSPECTION, OR OTHER INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED. SURVEILLANCE LAWS VARY BY JURISDICTION. PLEASE CHECK ALL RELEVANT LAWS IN YOUR JURISDICTION BEFORE USING THIS PRODUCT IN ORDER TO ENSURE THAT YOUR USE CONFORMS THE APPLICABLE LAW. HIKVISION SHALL NOT BE LIABLE IN THE EVENT THAT THIS PRODUCT IS USED WITH ILLEGITIMATE PURPOSES.IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATER PREVAILS.Regulatory InformationFCC InformationFCC compliance: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. FCC ConditionsThis device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:1. This device may not cause harmful interference.2. This device must accept any interference received, including interference that may cause undesired operation. EU Conformity StatementThis product and - if applicable - the supplied accessories too are marked with "CE" and complytherefore with the applicable harmonized European standards listed under the EMC Directive 2004/108/EC, the RoHS Directive 2011/65/EU, the LVD Directive 2006/95/EC.2012/19/EU (WEEE directive): Products marked with this symbol cannot be disposed of as unsortedmunicipal waste in the European Union. For proper recycling, return this product to your localsupplier upon the purchase of equivalent new equipment, or dispose of it at designated collection points. For more information see: 2006/66/EC (battery directive): This product contains a battery that cannot be disposed of asunsorted municipal waste in the European Union. See the product documentation for specificbattery information. The battery is marked with this symbol, which may include lettering to indicate cadmium (Cd), lead (Pb), or mercury (Hg). For proper recycling, return the battery to your supplier or to a designated collection point. For more information see: Industry Canada ICES-003 ComplianceThis device meets the CAN ICES-3 (A)/NMB-3(A) standards requirements.Safety InstructionThese instructions are intended to ensure that user can use the product correctly to avoid danger or property loss.The precaution measure is divided into “Warnings” and “Cautions”Warnings: Serious injury or death may occur if any of the warnings are neglected.Cautions:Injury or equipment damage may occur if any of the cautions are neglected.Follow these safeguards to Follow these precautions toWarnings●Proper configuration of all passwords and other security settings is the responsibility of the installer and/orend-user.●In the use of the product, you must be in strict compliance with the electrical safety regulations of the nationand region. Please refer to technical specifications for detailed information.●Input voltage should meet both the SELV (Safety Extra Low V oltage) and the Limited Power Source with100~240 V AC or 12 VDC according to the IEC60950-1 standard. Please refer to technical specifications for detailed information.●Do not connect several devices to one power adapter as adapter overload may cause over-heating or a firehazard.●Please make sure that the plug is firmly connected to the power socket.●If smoke, odor or noise rise from the device, turn off the power at once and unplug the power cable, and thenplease contact the service center.Table of ContentsTable of Contents (4)Chapter 1Overview (5)Chapter 2Installation (5)2.1Device Installation (5)2.2Hardware System (5)2.2.1Front View (6)2.2.2Description of Front Panel (6)2.2.3Description of Buttons on Front Panel (6)2.2.4Description of Interfaces on Rear Panel (7)Chapter 3Configuration (9)3.1Accessing by Web Browser (9)3.2Network Configuration (9)3.3One-Touch Creating CVR (11)3.4CVR Configuration (12)3.4.1Adding Encoding Devices (12)3.4.2Configuring Recording Schedule (13)Chapter 1 OverviewDS-A81016R series is a high-performance and highly reliable storage system. Designed with four enterprise-class gigabyte network interfaces, it provides a bandwidth with 4 to 8 Gbps transmission capability and a huge storage space. It is integrated with multiple advanced technology, including a 64-bit hexa-core processors, stable architecture, and the RAID 6 storage technology, thus to run reliably and protect user’s data security effectively. Quick start guide walks you through basic CVR settings. You can configure CVR as the recommended way.Chapter 2 InstallationPurpose:Connect power cord and network cables to the device. And install hard disks for the device.Before you start:Prepare the following equipment and accessories.●Storage system●Power cord●Five network cables●Hard disks● A pair of anti-static gloves●Screwdriver2.1Device InstallationSteps:●Plug the power cord to power supply.●Plug the network cords to the Management NIC interface and four Data NIC interfaces.2.2Hardware SystemThe Network Storage System includes hardware system and software system, which can be installed separately. The software storage system can manage the network storage devices via network.The hardware system adopts rack-mounted chassis which provides LED indicators for the status of power, network and HDD.2.2.1Front ViewFigure 2. 1Front View of Storage Chassis2.2.2Description of Front PanelNote: After you open the front cover of the storage chassis with the supplied key, you can see the front panel shown below. After you finish installing the storage chassis and hard disks, please close the front cover with the supplied key.Figure 2. 2Front View of Front Panel2.2.3Description of Buttons on Front PanelThe buttons on the front panel are shown below.Figure 2. 3Buttons on Front Panel: Power switch for turning on or off the system. To turn on the system, press this button; and to turn off the system, press and hold the button for 4 seconds; and to force the system to close when the system isabnormal, press and hold the button for 15 seconds.: Mute button for clearing the beep sound when the system exception occurs.: FN device positioning button. Press this button, the power LED indicator on the front panel and I/O FN device positioning LED indicator on the rear panel flicker; press it again to stop the indicators flickering. This button can help to position the specific storage chassis if you have many devices.2.2.4Description of Interfaces on Rear PanelThe rear panel of the system is shown below.Figure 2. 4Rear Panel with Redundant Power Supplies Table 3. 1 Description of Rear PanelChapter 3 Configuration3.1Accessing by Web BrowserPurpose:Access via web browser first. You can control and configure the storage system remotely.Before you start:e a network cable to connect the computer Ethernet port and the storage system Management NIC.2.Configure the computer IP address. Ensure it is in the same network segment with the Management NIC(the default IP address for Management NIC is 10.254.254.254).3.Make sure the network communication between your computer and the storage system has beenestablished successfully.Steps:1.Input the storage system IP address (https://10.254.254.254:2004) in Web browser address bar and pressEnter.2.Input the user name web_admin and the default password 123 to login the system.3.2Network ConfigurationPurpose:The storage system provides one Management NIC and four Data NICs. The Management NIC’s usages are configuring Data NICs and device maintenance. The Data NIC is used to transmit data.Steps:1.Enter Network settings interface.System > NetworkFigure 1. 1Network Interface2.Optionally, you can configure the Data NIC.1)Check the Data NIC checkbox and click Modify to modify the NIC information.2)Modify IP Address, Subnet Mask, Default Gateway or MTU.3)Click OK to save the settings and go back to upper menu.Figure 1. 2Modify Data NIC Information3.Bond the four Data NICs into one IP address. When the working one fails, the other ones can take over thetasks.1)Check the six Data NICs’ checkbox.2)Click Creating Bonding.3)Click OK in popup message box to confirm. The bonded Data NIC lists in the Bonded NIC information.Figure 1. 3Bonded Data NIC Information4.Modify Bonded Data NIC Information.1)Select the Bonded Data NIC to modify by checking its checkbox.2)Click Modify to popup Modify Bonded Data NIC Information interface.Figure 1. 4Modify Bonded Data NIC Information3)Modify IP Address, Subnet Mask, Default Gateway, or MUT.4)Click OK to save the settings and go back to upper menu.3.3One-Touch Creating CVRPurpose:One-touch creating helps you to create CVR quickly.Steps:1.Enter CVR settings interface.CVR > CVRFigure 1. 5CVR Settings Interface2.Click Quick-Settings to start quick settings.3.Click OK to confirm. Quick-Setting takes 3 to 15 minutes.Figure 1. 6CVR Settings Interface4.The created Record Volume and Logic Volume separately list in Record Volume list and LUN message list.Table 1. 1Created RAID, Volume, and Host-spare Hard Disk Number5.Click , input the user name web_admin and the default password 123 to login theCVR Sub-System.3.4CVR ConfigurationPurpose:Add encoding devices and configure recording schedule for added encoding devices.3.4.1Adding Encoding DevicesBefore you start:Log in CVR Sub-system first. For detailed steps, please refer to step 5 in Section3.3One-Touch Creating CVR. Steps:1.Enter Device settings interface.Device Management > DeviceFigure 1. 7Device Settings Interface2.Click Add Encoding Device to pop up adding interface.Figure 1. 8Add Encoding Device3.Input encoding device information.1)Input nickname for Encoding Device in Name text field.2)Input IP/Host, Port, Channel, Login Name, and Password.Some Encoding Devices have more than one channel, input the channel No. you need to add inChannel textfield.3)You are recommended to select Getting Stream on Demand and Enable Automatic NetworkReplenishment.●Getting Stream on Demand: Storage system release occupied bandwidth, when no streamrequirement for the encoding device. If selected, the encoding device Attribute marks as P.●Enable Automatic Network Replenishment: When storage system disconnect with the encodingdevice, the encoding device records video and store in its own storage device, like SD card. Onceconnection recovers, encoding device sends the video to storage system. If selected, theencoding device Attribute marks as T.4.Click OK to add the Encoding Device.5.Repeat the step 2 to 4 to add more.3.4.2Configuring Recording SchedulePurpose:Configure recording schedule for added encoding devices.Steps:1.Enter Schedule setting interface.Schedule & Alarm > ScheduleFigure 1. 9Schedule & Alarm Interface2.Click Make Plan to configure schedule.3.Select the encoding device to configure.Figure 1. 10Select Encoding Device4.Select Date to record by checking its checkbox.5.Select Recording Period as Full-Day or other customized periods. You are recommended to select Full-Day.Customized periods: Up to 8 periods can be configured. Overlap between each period is allowed.6.Click OK to save the settings.。

DS-8000HS-S海康威视硬盘录像机使用说明

DS-8000HS-S海康威视硬盘录像机使用说明

8
电源
通过开关可以选择输入的交流电压为220V
或110V。
菜单操作方法
• 按【主菜单/MENU】键,进入设备主菜单界面。 • 按【放像/PLAY】快捷键,进入回放操作界面。 • 按【录像/REC】快捷键,进入手动录像操作界面

• 按【云台控制/PTZ】快捷键,进入云台控制操作 界面。
• 说明:进入时需输入密码,设备出厂时的用户名 为“admin”,密码为“12345”。
云台控制状态下的控制键 说明
• 方向控制使用【↑】、【↓】、【←】、【→】方向键; • 变焦控制使用【变倍+/ZOOM+】或【变倍-/ZOOM-】键

• 调整焦距使用【焦距+/FOCUS+】或【焦距-/FOCUS-】 键;
• 调节光圈使用【光圈+/IRIS+】或【光圈-/IRIS-】键; • 调用预置点使用【预置点/SHOT】键; • 启动/停止自动巡航使用【自动/AUTO】键; • 雨刷控制使用【雨刷/WIPER/MENU】键; • 灯光控制使用【LIGHT/F1】键; • 辅助设备控制使用【AUX/F2】键。
控制键盘,使用RJ45接口的3、4线(接

收信号)接控制键盘的D+、D-;另外一
个用于设备间的级联,级联的设备两端
均使用RJ45接口的3、4线。
RS-232接口 RS-485接口
连接RS-232设备,如调制解调器、电脑等。 设备配件盒内提供了连接线,或参见附 件2自己来制作。
连接RS-485设备,如解码器等,可使用 RJ45接口的1、2线连接解码器,连接线 的制作方法请参见附录2。
57格式化硬盘管理工具菜单界面硬盘管理菜单界面58通道名称的设定移动活动框到通道名称编辑框按编辑edit键进入编辑状态输入通道名称输入方法参见说明书可以是数字大小写英文字母或中文中文输入支持区位码区位码对照表详见随机光盘资料每个通道名称最长为32个字符即16个汉字

海康磁盘阵列存储方案

海康磁盘阵列存储方案

海康磁盘阵列存储方案在当今大数据时代,数据的存储和管理成为了各行各业所面临的重要挑战。

为了满足企业日益增长的存储需求,并提供高效可靠的数据管理解决方案,海康威视推出了磁盘阵列存储方案。

一、方案介绍海康磁盘阵列存储方案是一种基于硬件和软件的系统解决方案,旨在为企业提供高速、可靠、可扩展的数据存储和管理能力。

该方案采用先进的存储技术,具备高性能、高可用和高扩展性的特点,适用于各类企业和组织的存储需求。

二、方案特点1. 高性能:海康磁盘阵列存储方案采用了先进的存储架构和技术,具备出色的读写性能。

通过并行处理和优化算法,可以快速响应查询和操作,提高系统的整体性能。

2. 高可用性:为了确保数据的安全和可靠性,海康磁盘阵列存储方案采用了多种容错技术。

磁盘冗余阵列(RAID)技术可以保护数据免受硬件故障的影响,而备份和快照技术则可以防止数据的意外丢失。

3. 高扩展性:随着企业数据的不断增长,存储需求也会不断增大。

海康磁盘阵列存储方案具备良好的扩展性,可以根据实际需求随时添加新的存储设备,提供更大的存储空间。

三、方案应用海康磁盘阵列存储方案可以广泛应用于各行各业的数据存储和管理场景。

以下是几个典型的应用案例:1. 视频监控存储:海康磁盘阵列存储方案可以满足大规模视频监控系统对存储容量和性能的要求。

通过使用高效的视频压缩算法和分布式存储技术,可以实现对海量监控视频的存储和管理。

2. 数据备份与恢复:对于企业来说,数据备份和恢复是至关重要的。

海康磁盘阵列存储方案提供了可靠的备份和恢复功能,可以帮助企业保护重要数据,防止数据丢失和系统故障对业务造成的影响。

3. 数据分析和挖掘:随着大数据时代的到来,越来越多的企业开始关注数据分析和挖掘。

海康磁盘阵列存储方案可以提供高速的数据读取和处理能力,为企业的数据分析提供支持。

四、总结海康磁盘阵列存储方案是一种高性能、高可用和高扩展性的数据存储方案。

通过采用先进的存储技术和优化算法,该方案可以满足企业对存储容量和性能的不断增长的需求。

海康存储设备配置过程

海康存储设备配置过程

海康存储设备配置过程 The manuscript was revised on the evening of 2021
1、将作为存储管理的设备接入到网络中,PC机IP地址设置为段地址,然后登入到存储页面中。

存储地址为:
2、登录密码:123
3、进入到系统中:
4、选择存储管理中的磁盘管理:
检测完成后显示状态为“正常”。

5、创建阵列:
名称:自己取
阵列类型:默认的“raid5”
其他不需要修改。

在可用磁盘中选择需要进行添加的磁盘,留一个磁盘为热备盘。

6、添加热备盘:
属组选择需要进行热备的阵列名称。

可用磁盘为剩余的磁盘其中某块进行热备。

在阵列中如果某块磁盘出现问题,热备盘会自动顶替出问题的磁盘。

生成后状态:
7、添加存储池:
8、添加逻辑卷:
逻辑卷容量最大不要超过8T,此操作会将地址池的容量大小划分为多个逻辑卷进行录像的存储。

分配直到空闲容量为0.
9、创建ISCSI管理:
单击开启ISCSI服务。

客户服务器IP地址:为服务器IP地址,这里为安国服务器IP地址:存储ID:不同的逻辑卷对应不同的存储ID。

10、此时存储上的配置全部完毕,进行服务器端配置。

可以查看存储目录第11章的安装步骤进行安装操作。

磁盘阵列使用说明

磁盘阵列使用说明

磁盘阵列正面图:磁盘阵列背面图:1,打开背面风扇的电源(2个),磁盘阵列启动,背面上面的的一个网口是控制口,设定和修改参数必须通过这个口访问,下面并排4个口是通道口,用来数据的交换和储存。

2,在前面板有个液晶微型控制键盘,用来配置磁盘阵列,按键操作说明:ENT长按——进入主菜单方向键——翻页ENT短按——选择对应的菜单3,查看后面控制口(lan)和通道口(ch0~3)的IP地址,以此进入下列菜单view and edit configuration parameters->conmunication parameters->internet protocol (tcp/ip)->然后选择需要查看的网口,我们现在查看控制口lan的IP,选择lan0->view and set ip address 查看当前的lan口IP或者更改IP,详细配置方法可看附录1《利用液晶面板设置IP地址.pdf》为方便叙述,现在假设lan口IP为192。

168.0.2,ch0口IP为192.168.0.3,ch1为192.168.0.4通过IE配置磁盘阵列4,通过IE输入LAN口地址,//192.168.0.2选择configuration,密码为空,进入配置界面。

5,选择logic Drive->create logical Drive(创建RAID),绿色的是可以使用的硬盘。

选择要创建RAID的硬盘,这里选取5块硬盘来创建RAID5+space,在RAID Level里选择RAID5+space Drive,其他默认,点击APPL Y确认创建6,给创建的RAID分区,,点击图画的raid阵列,然后选择PARTITION进入分区列表7,在下图位置点加号新建分区,减号删除分区8,创建好分区,点击左边标题栏;host lan->Creat lan创建映射,点击下面的位置,可以看到分区列表;9,选中1个分区,根据所要用的CH通道口,将分区映射到通道,这里我们把分区全部映射到ch0,选中p0分区,将channel physical no选择0,点击apply确认。

海康威视存储设备快速使用手册(Ver1.0)

海康威视存储设备快速使用手册(Ver1.0)

IP SAN/NAS 存储产品快速使用手册(Version 1.0)杭州海康威视数字技术有限公司地址:浙江省杭州市马塍路36号电话:86(571)-88075998传真:86(571)-88805843网址:目录一. 硬件安装 (1)1. 硬件子系统 (1)2. 开机和关机 (2)二. 设定海康威视IP SAN/NAS的访问IP (3)三. DVR存储空间使用说明 (3)四. 建立对海康威视IP SAN/NAS存储系统iSCSI的连接 (11)五. 建立对海康威视IP SAN/NAS 的NAS连接 (16)六. 常见疑问解答 (18)七. 备注 (19)一. 硬件安装1.硬件子系统海康威视网络存储设备包括硬件子系统和软件子系统两部分,它们的安装可以独立进行,不需要按照固定的顺序去实施。

软件子系统是海康威视公司为网络存储设备而开发出来的网络存储管理系统,在网络环境中部署海康威视网络存储设备就可以正常地完成对存储的管理功能。

硬件子系统主要采用机架式机箱,以DS-A1008R为例,它内含8个硬盘槽位,通过状态指示灯可以很直观的查看系统电源,网络和磁盘等状态。

详见下图:DS-A1008R前面板图安装准备:在开始安装前,请检查以下物品是否齐全:1. 海康威视网络存储设备2. 电源线3. 千兆(百兆)网线(网线推荐用超五类(CAT 5e)线)4. 产品合格证5. 产品保修卡6. 快速使用手册以下物品需自备或选配:1. 千兆交换机(用户自备,普通的二层交换机即可)2. 机架导轨(选配件,标配不含)磁盘安装:为了保证运输安全,建议您将磁盘和海康威视网络存储设备分开包装。

请按照以下步骤安装磁盘:1. 向左按压磁盘固定弹簧扣,打开拉杆,将磁盘架沿导轨从机箱中拔出来;2. 用4个螺丝把硬盘固定到硬盘架上;3. 将硬盘架插入机箱,沿导轨推到底,并按压拉杆,以确保硬盘放到位并锁好;4. 重复以上操作,直到所有的硬盘安装完成。

海康威视网络硬盘录像机使用手册教材

海康威视网络硬盘录像机使用手册教材

海康威视网络硬盘录像机设备操作手册部分机型有不符合时,请予以实际机型功能为主1. 遥控器说明(部分机型没有)序号中文名称作用1 电源开启/关闭设备2 设备启用/停止使用遥控器3 数字键同前面板数字键4 编辑同前面板【编辑/光圈+】键5 输入法同前面板【输入法/焦距+】键6 录像同前面板【录像/预置点】键7 放像同前面板【放像】键8 系统信息同前面板【变倍+】键9 主口/辅口同前面板【主口/辅口】键,用于切换主辅口输出10 主菜单同前面板【主菜单/雨刷】键11 多画面同前面板【多画面/焦距-】键12 方向键、确认同前面板方向键及确认键13 云镜同前面板【云台控制/光圈-】键14 退出同前面板【退出】键15 保留16 F1 同前面板【F1】键17 镜头控制调整光圈、焦距、变倍18 F2 同前面板【F2】键在使用遥控器时,请把遥控器的红外发射端对准硬盘录像机的红外接收口,然后在遥控器上按【设备】键,接着输入要操作的那台硬盘录像机的设备号(默认的设备号为“88”,可在“本地设置”进行修改),再按遥控器上的【确认】键。

正确使用遥控器方法为:使用遥控器之前,请确认已经正确安装了电池。

在使用遥控器时,请把遥控器的红外发射端对准硬盘录像机的红外接收口,然后在遥控器上按【设备/DEV】键,接着输入要操作的那台硬盘录像机的设备号(默认的设备号为“88”,可在“本地设置”进行修改),再按遥控器上的【】键,这时,如果硬盘录像机完全接收到遥控器命令,则可以使用遥控器对该硬盘录像机进行操作了。

在整个操作过程中,硬盘录像机面板及监视器上不会有任何提示信息。

设备共有16路通道可供切换,需要切换时可用遥控器直接输入通道号。

例:在遥控器上按【0】【1】键可将画面切换至1号通道;在遥控器上按【0】【2】键可将画面切换至2号通道。

2. 输入法规则说明在菜单操作界面中,如进入编辑框(如“图像设置”内“名称”的编辑框)的编辑状态,则屏幕下方会出现如图所示的状态,按前面板的【数字键】可以在编辑框内输入数字。

海康威视磁盘阵列使用说明

海康威视磁盘阵列使用说明

海康威视磁盘阵列使用说明一.登录1.存储系统默认登录账户为:web_admin 密码为:1232.登录时应以高级模式登录二.设定IP SAN的访问IP管理员可以通过与存储设备相互连通的网络,来设置IP SAN的访问IP。

存储设备分为管理网口和数据网口,可以通过管理网口或者数据网口连接管理PC连接管理网口后,用户可以将用来进行存储管理的设备IP改为同网段的IP,确认网络连接正常后,便可以在IE中输入:https://192.168.10.138:2004来登录IP SAN的管理界面。

一.网络配置下图是系统正常登录后的界面,如图1所示图11.进入系统后,可以首先进入网络管理,在进入网络管理界面后首先要进行网口绑定:点击“绑定管理”按钮,在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”,在点击“创建绑定”并确认绑定成功2.接下来就是“网口管理”,网口管理即就是修改系统IP地址,进入网口管理界面如图2所示:可在此修改系统的访问IP地址图2二.创建RAID1.网络管理之后就是RAID管理,首先要创建阵列,进入“阵列创建”界面,如图3所示图3输入阵列名称,并将阵列类型选为RAID5,然后在可用物理盘中勾选至少3块盘创建阵列,选好后点击“创建阵列”即可。

2.第二步则要进行“阵列重构”,阵列重构是对于已经存在的阵列中,某个物理盘出现不稳定或者出现故障的情况下,为了拯救出故障硬盘中的数据而设定的,从而达到保护数据和恢复阵列的完整性。

但,前提是系统中存在可用的物理盘,并且和出故障的硬盘容量大小相同。

如图4所示图4初始时候阵列自动重构状态默认是关闭的,首先我们要开启自动重构然后输入阵列名称并选择1块可用物理盘,点击“重构阵列”(阵列重构一般是在有故障盘的时候才会用到)3.接下来就要进入“热备盘管理”,热备盘是用来防止阵列中出现掉盘或者磁盘出故障时及时自动化去替换出现故障的硬盘。

其界面如下图5 选择要添加的热备盘点击“添加热备盘”即可图54.之后就是阵列校验,阵列校验的目的是预先防止数据存储过程中出现的错误和长期读写造成的文件丢失,从而达到数据的有效性和完整性。

海康威视硬盘录像机操作手册

海康威视硬盘录像机操作手册

硬盘录像机系列操作手册UD.6L0102C0555A01DS-7600N-E1 E2 DS-7700N-E4 DS-8600N-E8系列. 操作手册前言前言非常感谢您购买我司产品,如您有任何疑问或需求请随时联系我们。

适用型号本手册适用于以下产品:产品系列产品型号产品名称DS-7600N-E1系列DS-7604/08/16N-E1 NVRDS-7600N-E2系列DS-7608/16/32N-E2 NVRDS-7600N-E1/N系列DS-7604N-E1/4N NVRDS-7600N-E1/P系列DS-7604N-E1/4P NVRDS-7600N-E2/N系列DS-7608/16/32N-E2/8N NVRDS-7600N-E2/P系列DS-7608/16/32N-E2/8P NVRDS-7700N-E4系列DS-7708/16/32N-E4 NVRDS-7700N-E4/P系列DS-7708N-E4/8PNVR DS-7716/32N-E4/16PDS-8600N-E8系列DS-8608/16/32N-E8 NVR 声明•我们已尽量保证手册内容的完整性与准确性,但也不免出现技术上不准确、与产品功能及操作不相符或印刷错误等情况,如有任何疑问或争议,请以海康威视最终解释为准。

•产品和手册将实时进行更新,恕不另行通知。

•本手册中内容仅为用户提供参考指导作用,不保证与实物完全一致,请以实物为准。

•本手册中提到的部件、组件和附件仅作说明之用,不代表购买机型的配置,详细配置请以装箱清单为准。

特别声明在使用视频监控设备时,对于监听接口的使用与维护,请您严格遵守适用的法律、法规要求。

出于非法目地使用视频监控设备、探听他人隐私等,均属于非法监听。

0300031040213DS-7600N-E1 E2 DS-7700N-E4 DS-8600N-E8系列. 操作手册前言关于默认设备出厂默认的超级管理员账号:admin。

海康威视硬盘录像机说明书

海康威视硬盘录像机说明书
2 安装指南 .................................................................................................................................................................................................9 2.1 清点设备及其附件 ....................................................................................................................................................................9 2.2 安装硬盘....................................................................................................................................................................................9 2.3 安装 DVR...................................................................................................................................................................................10 2.4 后面板物理接口连接说明 ......................................................................................................................................................10 2.5 报警线连接说明 ......................................................................................................................................................................31

海康CVR配置教程文件

海康CVR配置教程文件

海康CVR 配置
1.在IE浏览器上输入IP: https://19
2.168.1.8:2004/,出厂登录密码:123
2.进入后可看到磁盘状态,如图:
注意:如磁盘状态是:未认证,请把该磁盘重新检测.如未初始化的,请初始化.
3.在阵列管理上,配置RAID5如下图:
注:如16盘位最好7块盘做成一个raid5,做2个raid,留两块盘做全局热备盘。

4.添加热备盘,如下图:
5.
6.添加存储池,如下图:
7.设置逻辑卷,添加预留卷1和预留卷2,如下图:
8.
9.在逻辑卷管理上,添加私有卷1和私有卷2,如下图:
10.
11.在逻辑卷管理上,添加LUN,每个LUN容量最大为8000000MB,如下图:
12.配置逻辑卷完成,如下图:
13.CVR管理配置,先配置私有卷,如下图:
14.
15.创建录像卷,如下图:
16.CVR配置完成,并点击恢复CVR服务如下图:
17.登录CVR子系统,如下图:。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

海康威视磁盘阵列使用说明
一.登录
1.存储系统默认登录账户为:web_admin 密码为:123
2.登录时应以高级模式登录
二.设定IP SAN的访问IP
管理员可以通过与存储设备相互连通的网络,来设置IP SAN的访问IP。

存储设备分为管理网口和数据网口,可以通过管理网口或者数据网口连接管理PC
连接管理网口后,用户可以将用来进行存储管理的设备IP改为同网段的IP,确认网络连接正常后,便可以在IE中输入:https://192.168.10.138:2004来登录IP SAN的管理界面。

一.网络配置
下图是系统正常登录后的界面,如图1所示
图1
1.进入系统后,可以首先进入网络管理,在进入网络管理界面后首先要进行网口绑定:点击“绑定管理”按钮,在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”,在点击“创建绑定”并确认绑定成功
2.接下来就是“网口管理”,网口管理即就是修改系统IP
地址,进入网口管理界面如图2所示:可在此修改系统的访问IP地址
图2
二.创建RAID
1.网络管理之后就是RAID管理,首先要创建阵列,进入“阵列创建”界面,如图3所示
图3
输入阵列名称,并将阵列类型选为RAID5,然后在可用物理盘中勾选至少3块盘创建阵列,选好后点击“创建阵列”即可。

2.第二步则要进行“阵列重构”,阵列重构是对于已经存在的阵列中,某个物理盘出现不稳定或者出现故障的情况下,为了拯救出故障硬盘中的数据而设定的,从而达到保护数据和恢复阵列的完整性。

但,前提是系统中存在可用的物理盘,并且和出故障的硬盘容量大小相同。

如图4所示
图4
初始时候阵列自动重构状态默认是关闭的,首先我们要开启自动重构然后输入阵列名称并选择1块可用物理盘,点击“重构阵列”(阵列重构一般是在有故障盘的时候才会用到)
3.接下来就要进入“热备盘管理”,热备盘是用来防止阵列中出现掉盘或者磁盘出故障时及时自动化去替换出现故障的硬盘。

其界面如下图5 选择要添加的热备盘点击“添加热备盘”即可
图5
4.之后就是阵列校验,阵列校验的目的是预先防止数据存储过程中出现的错误和长期读写造成的文件丢失,从而达到数据的有效性和完整性。

进入Verify功能管理中,如图6所示➢首先填充策略名称
➢其次选择开始同步时间,若选择预设时间,在填写年月日的时候,要注意月和日要写成双数例如“1月1日”,要写成“01月01日”,校验方式选择默认为check
➢输入阵列名称
➢最后点击:“设置Verify策略”
图6
5.最后就是要将阵列空间添加到虚拟存储池中,如图7所示
图7
勾选阵列名称并且点击“添加到虚拟存储池”即可
四.建立对IP SAN存储系统iSCSI的连接
完成了之前的操作后,接下来就要建立对IP SAN存储系统iSCSI的连接了,也就是将存储设备的存储空间映射给客户服务器的操作系统进行本地化管理、使用。

1.创建iSCSI卷
管理员可在存储的“空间管理”界面里进行iSCSI管理,创建iSCSI的LUN卷,如图8,在相应的位置填充后,点击“添加LUN”即可
图8
2.开启iSCSI服务
在“iSCSI用户管理”中为客户服务器开启iSCSI服务,如
图9所示,填写客户服务器IP和iSCSI存储ID,并且选择所需LUN的ID,CHAP授权和LUN的访问模式默认,然后点击“开启iSCSI服务”
图9
3.建立iSCSI连接
使用Microsoft iSCSI Initiator软件来设置和建立对存储系统的iSCSI连接(此软件可通过点击“帮助”按钮安装下载)基本步骤如下:
a.双击Microsoft iSCSI Initiator软件图标,就可以打开其控制
界面,如下图10所示
注意:要把阵列的空间映射到不同的客户服务器上,则必须在不同的服务器上分别安装Microsoft iSCSI Initiator软件才能实现
b.在Discovery页面,使用Add添加一个有效的iSCSI存储的配置,即IP SAN存储系统(磁盘阵列)的IP地址和端口号,端口号默认为3260即可,如图10所示
图10
c.然后通过Targets页面中的Log On按钮连入IP SAN存储系统,若连接成功则为Connected,用户还可以使用Details 页面中的Log Off断开连接
如图11所示
图11
d.映射为客户端主机的本地硬盘
完成c步骤后,(阵列)IP SAN存储设备就可以被认为是一个服务器的本地硬盘,如图12中磁盘1在计算机管理的磁盘管理窗口中,现在就可以通过磁盘管理来格式化磁盘、分区等操作,然后就可以使用,并且在我的电脑中可以看到相
.应的盘符
图12
.。
