《流量计说明书》(参考Word)
电磁流量计说明书(DOC)
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
FLS F6.60电磁流量计安全说明说明书
FLS F6.60电磁流量计安全说明通用说明• 必须按以下说明手册安装并使用产品。
• 此产品设计用于连接其他仪表，如果使用不当，这些仪表可能存在危险。
在使用前，应阅读所有相关仪表手册，并遵守相关规定。
• 产品安装与接线只能由有资质的人员完成。
• 请勿改动产品构造。
安装与调试说明• 在进行输入与输出接线之前，应切断仪表电源。
• 仪表使用不得超过极限值规定。
• 要清洁设备单元，请只使用兼容化学制品。
包装清单请核实产品完整，并且没有任何损坏。
必须包含以下物品：• F6.60 电磁流量计• F6.60 电磁流量计说明手册• 带接口软件的 USB 笔式驱动器• 用于仪表/电脑接口的 USB 电缆说明新型 FLS F6.60 是一种无移动机械部件的流量计，可以用于测量具有导电性的匀质污染液体。
F6.60可以提供三种不同的选项：与FLS流量监视器相连的频率输出，长距离传输和PLC连接的4-20mA输出,以及新的可自由设置的体积脉冲输出。
F6.60插入型电磁流量计装有USB接口和完整专用软件（可从FLS网站免费下载），可以通过电脑按照特殊的安装要求轻松设置所有参数（例如满刻度和截止参数）。
此特定设计可以在DN15（0.5”） - DN600（24”）的宽范围管道尺寸内实现精确的流量测量。
技术数据通用• 管道尺寸范围：DN15 至 DN600（0.5”至 24”）• 最大流量范围：0.05 - 8m/s（0.15 - 26.24 ft./s）• 满量程：8 m/s (26.24 ft/s)• 线性：读数的± 1% + 1.0 cm/s• 可重复性：读数的± 0.5%• 外壳：IP65• 材料：- 箱体：PC/ABS- 垫片：EPDM• 焊接材料：- 传感器本体：316L SS/PVDF；316L SS/PEEK；CuNi合金/PVDF- O形圈：EPDM或FPM- 电极：316L SS 或 CuNi 合金电气• 电源：- 12 - 24VDC±10% 稳压（逆极性和短路保护）- 最大电流：消耗量：250 mA- 保护性接地：< 10 Ω• 电流输出：- 4-20 mA，隔离- 最大环路阻抗：800Ω（24VDC）- 250Ω（12VDC）- 正流量指示或负流量指示• 固态继电器输出：- 用户可选择：最小值警报、最大值警报、体积测定、脉冲输出、窗口警报、关闭- 光隔离，50mA最大漏电流，24VDC最大上拉电压- 最大脉冲/分钟：300- 迟滞：用户可选择• 开路集电极输出（频率）：- 类型：开路集电极NPN- 频率：0 – 800 Hz- 最大上拉电压：24 VDC- 最大电流：50 mA，限流- 与FLS M9.02、M9.03、M9.50兼容• 开路集电极输出（方向）：- 类型：开路集电极NPN- 最大上拉电压：24 VDC- 最大电流：50mA，限流- 电流方向：0 VDC 箭头方向+ VDC 箭头反向环境• 存储温度：-30°C - +80°C（-22°F - 176°F)• 环境温度：-20°C - +70°C（-4°F - 158°F)•相对湿度：0 - 95%（无结露）• 液体条件：- 均质液体、糊剂或料浆，还有固体成份- 最小电导率：20 μS- 温度：PVDF底部版本：-10°C - +60°C（14°F - 140°F）PEEK底部版本：-10°C - +150°C（14°F - 302°F)• 最大工作压力：- 16 bar @ 25°C (232 psi @ 77°F)- 8.6 bar @ 60°C (124 psi @ 140°F)标准和认证•按照ISO 9001要求制造•按照ISO 14001要求制造•CE•RoHS合规性•GOST R尺寸A 传感器本体B F6.60 电磁流量计1 O形圈（EPDM 或 FPM）2 传感器本体（316L SS 或 CuNi）3 隔离板（PVDF 或 PEEK）4 电极（316L SS 或 CuNi）5 电缆填料盖6 管件内安装使用的 ABS 端帽7 电子盒安装管道位置• 图1中显示的六个最普通的安装配置有助于在管道中为转轮式流量传感器和电磁流量传感器选择最佳位置。
流量计说明书
)5$1&( ZZZRPHJDIU
*(50$1< ZZZRPHJDGH 'HFNHQSIURQQ *HUPDQ\
%(1(/8; ZZZRPHJDQO
Indicating Display
4 line x 20 character LCD—Back lighted
Interface Screens
Membrane touch switch w/11 menu screens
Connector—Electrical
Weather tight circular high-density connectors
FLR2002
$2295 FLV2002
FLR2003
1995 FLV2003
FLR2004
1995 FLV2004
FLR2005
1995 FLV2005
FLR2006
1995 FLV2006
FLR2007
1995 FLV2007
FLR2008
1695 FLV2008
FLR2009
1795 FLV2009
Connector—Mechanical
1⁄2" NPT
Wetted Materials—Standard
PVC, Viton® O-rings
Wetted Materials—Optional
CPVC, Kel-F, Teflon®, SS 316, DLC
Dimensions
26.03 H x 18.09 W x 12.3 cm D (10.25 x 7.125 x 4.875")
15.80 31.70 79.20 158.50 317.00 475.50
流量计说明书

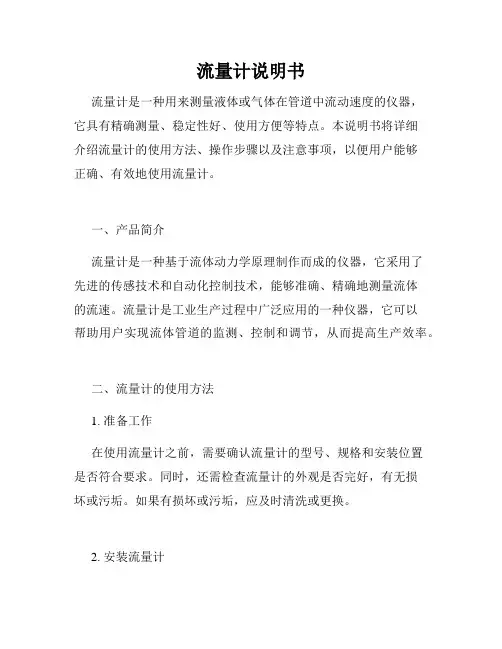

流量计说明书流量计是一种用来测量液体或气体在管道中流动速度的仪器，它具有精确测量、稳定性好、使用方便等特点。
本说明书将详细介绍流量计的使用方法、操作步骤以及注意事项，以便用户能够正确、有效地使用流量计。
一、产品简介流量计是一种基于流体动力学原理制作而成的仪器，它采用了先进的传感技术和自动化控制技术，能够准确、精确地测量流体的流速。
流量计是工业生产过程中广泛应用的一种仪器，它可以帮助用户实现流体管道的监测、控制和调节，从而提高生产效率。
二、流量计的使用方法1. 准备工作在使用流量计之前，需要确认流量计的型号、规格和安装位置是否符合要求。
同时，还需检查流量计的外观是否完好，有无损坏或污垢。
如果有损坏或污垢，应及时清洗或更换。
2. 安装流量计将流量计按照要求正确安装在管道上，并注意连接的紧固程度。
安装时应注意避免弯曲、损坏或挤压传感器。
3. 接通电源将流量计的电源线连接到电源插座上，并确保电源线连接稳固。
在接通电源之前，要阅读并理解流量计的电气连接图，确保正确连接。
4. 设置参数根据实际需要，通过流量计的操作界面设置相应的参数，包括流速单位、报警值、输出信号等。
在设置参数时，应仔细阅读产品说明书，确保操作正确。
5. 启动流量计接通电源后，按照流量计的操作说明进行启动操作。
启动时要注意阀门的开关和流量计的指示灯状态，确保流量计正常工作。
6. 监测流量启动流量计后，可以通过液晶显示屏或其他指示装置实时监测流量变化。
在监测过程中，应注意观察流量计的指示，避免超过量程或出现异常情况。
7. 停止使用在使用完毕后，应及时停止流量计的运行，关闭电源。
同时进行相应的维护工作，保证流量计的正常使用寿命。
三、注意事项1. 使用环境：流量计适用于室内使用，不适宜在潮湿、高温或极寒的环境中使用。
2. 清洁保养：定期检查流量计的工作状态，如发现异常情况应及时清洁或进行维修。
避免污水、灰尘等污染物对流量计的影响。
3. 防雷保护：在雷电天气时，应及时切断流量计的电源，以免被雷击损坏。
分体式电磁流量计电子版说明书
目录一、概述二、主要技术参数三、电磁流量计选型说明四、流量计接线五、流量计参数设置六、流量计自诊断信息与故障处理LDBE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
此时，如果具有一定电导率的流体流经测量管。
热式流量计说明书(最终版)
不要和变频器、电焊机等污染电源的设备共用电源，必要时，为转换器加装净化电源。
3．1一体型仪表安装与连接
外观结构图
图1 适用管径DN80以上DN500以下图2适用管径DN10以上DN80以下
精简型热式气体质量流量计满管型热式气体质量流量计
图3适用管径DN80以上DN4000以下
标签4：仪表电流输出溢出标志，如果电流输出溢出显示“mA”。
标签5：为了方便显示和读取，累积流量超过10000000时仪表累积显示数据要乘以1000后才是真正累积值。
标签6：仪表通讯状态信息显示，前三位表示表号;
第四位表示奇偶校验位,0:无校验;1:奇校验;2:偶校验;
第五位表示波特率,0:1200;1:2400;2:4800;3:9600。
自检：仪表运行状态检查。
显示：瞬时、累积、温度显示单位的更改。
清零：累积流量清零。
设置：仪表运行参数设置。
校准：对零点电压、电流输出、流速表和流量系数参数设置。
密码：修改设置、清零和校准选项的密码。
2.3自检
如果仪表运行错误，可通过进入该选项，查询具体的仪表运行错误，打钩为正常，打叉为错误。另仪表启动时执行自检，如果有错误将显示此界面。在仪表运行时，也可进入该选项查询仪表运行状态。当前测量介质温度显示(℃)。
怀疑本仪表出现故障时，请勿进行操作如果您怀疑仪表有问题或已损坏，请您需要联系我们技术人员或者有资质的维修人员进行检查。
1. 序言
热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流量温度，另一个传感器维持高于流体温度的恒温差，可以在高温和高压条件下进行流量测量。
质量流量计使用说明书
-60℃～+200℃ ±1℃ 4mA～20mA 0Hz～10kHz 24V/0.1A 常开（用户订货时说明，可改为常闭）
3.2 基本参数
工作环境参数表（表二） 名 称 -40℃～+200℃ 0℃～+40℃ ≤90% RH，非冷凝 86kPa～106kPa 本安型电源电压: 复合型电源电压: 整机功率 ＜ 15W AC(220±10%)V， （50±5%）Hz (24±10%)V 参 数
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 2页
C 系列科里奥利质量流量计使用说明书 HK HKC
3. 产品技术参数
3.1 技术指标
技术指标参数表（表一） 指标名称 质量流量测量准确度 质量流量测量重复性 密度测量范围 密度测量准确度 温度测量范围 温度测量准确度 电流输出 频率输出 批控继电器触点容量 批控继电器触点形式 技术参数 ±[0.2% + （零点稳定度/瞬时质量流量×100%）] ±（ 1/2 ）×[0.2% + （ 零点稳定度/瞬时质量流量×100%） ] 0.2 g/cm3～3.5g/cm3 ±0.002g/cm
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 1页
C 系列科里奥利质量流量计使用说明书 HK HKC
1. 概
述
科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。 由于其优异的性能， 使其测量 准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的 质量流量、体积流量、密度、温度，无需人工计算或估算。 即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装， 对 工况条件也没有苛刻的要求。 每台传感器都由不锈钢材料制造， 变送器的多种输出能满足您的各种 需要。 本公司仪表已在中国获得了............................................................................................................................ 3
涡街流量计说明书WORD版
附录一．饱和水蒸气密度及铂电阻-温度对照表
附录二．过热蒸气密度表
附录三．仪表订货咨询单
第一部分：概述
一.产品的种类和适用范围
1．XFV系列满管型压电式涡街流量仪表
2．XFV系列插入型压电式涡街流量仪表
3．XFV系列电池供电型涡街流量仪表
4．潜水型/分体型涡街流量仪表（协议订货）
5．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示
九．AMPSW10A01放大板波段开关调整参照表-------------------------------------------------------20
第四部分：订货须知及选型样谱---------------------------------------------------------21
（五）测压点和测温点选择示意图------------------------------------------------8
第三部分：仪表配线设计及参数设置----------------------------------------------------9
一．输出频率信号的三线制流量传感器配线设计------------------------------------9
图(一)
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
流量计说明书
SECTION 40 71 49VORTEX – Shedding Flow MeterPART 1- GENERAL1.01SUMMARYA.Provide a loop powered vortex flow meter consisting of flanged full body orwafer design for the measurement of liquid, gas, or steam media. The system shall utilize the vortex measurement principle by monitoring the shedding frequency ofvortices in fluids which are created by a bluff body.1.02 SUBMITTALSA.Furnish complete Product Data, Test Reports, Operating Manuals, RecordDrawings, Manufacturer’s Certifications, Manufacturer’s Field ReportsB.Product Data:1.Dimensional Drawings.2.Materials of Construction:a. Metering Tube.b. Flanges.3.Measurement accuracy.4.Range and range ability.5.Enclosure Rating.6.Classification Rating.7.Calibration certificates.8.Power:a. Voltage.b. Wattage.9.Output options.1.03 QUALITY ASSURANCEA.Manufacture instruments facilities certified to the quality standards of ISOStandard 9001 - Quality Systems - Model for Quality Assurance inDesign/Development, Production, Installation, and Servicing.B.Factory Calibration – Vortex flowmeters shall be factory calibrated on anapproved test stand with certified accuracy traceable to National Institute ofStandards and Technology (NIST), compliant with ISO 17025 laboratory standardaccredited by a national verification agency such as A2LA.1.04 DELIVERY, STORAGE, AND HANDLINGA.Store all instruments in a dedicated structure with space conditioning tomeet the recommended storage requirements provided by the Manufacturer.B.Any instruments that are not stored in strict conformance with theManufacturer’s recommendation shall be replaced.1.05 PROJECT OR SITE CONDITIONSA.Provide instruments suitable for the installed site conditions including, butnot limited to, material compatibility, process and ambient temperature, andhumidity conditions.1.06 WARRANTYA. The vortex flowmeter shall have a standard one year warranty from dateof shipment; if the meter is commissioned by a factory certified technician, the warranty is extended to three years from the date of shipment.1.07 MAINTENANCEA. Provide all parts and materials necessary for maintenance and calibrationpurposes throughout the warranty period. Deliver all of these supplies before project substantial completion.1.08 LIFECYCLE MANAGEMENTA. Instrument documentation, like original calibration certificates, manuals andproduct status information shall be accessed via a web enabled system with alicense. The instrument-specific information shall be accessed via its serial number.When services are provided by an authorized service provider the servicesinformation like subsequent field calibrations shall be archived and accessible viathis web enabled system.PART 2- PRODUCTS2.01MANUFACTURERA.Endress+Hauser- Prowirl 2002.02 MANUFACTURED UNITSA.The vortex flowmeter system shall consist be a flanged or wafer design (byapplication and instrument schedule) and transmitter which may be mountedintegral (compact) to the sensor or remote with interconnecting cables up to 98 feet in length1.The system shall have an easy, safe and menu guided procedure toensure precise measuring results.2.The system shall support remote configuration.3.The system shall require no regular maintenance, contain no movingparts, and must possess a lifetime calibration with no zero-pointdrift.4.The system shall have the capability of measuring steam qualityor detecting the presence of wet steam as specified.5.The system shall have SIL 2 in accordance with IEC 61508.6.The system shall also have an optional dualsens version forredundant measurements with two sensors and transmittersdesigned for SIL 3 in accordance to IEC 61508.7.The system shall include a method to verify both the sensor andtransmitter to confirm the flowmeter performance to the originalmanufacturer specifications.i.The verification method shall be traceable to factory calibration usinga third party attested onboard system pursuant to ISO standards.ii.The verification technique shall not require but will support externalhandhelds, interfaces, special tooling or electrical access for averification to be performed.iii.The transmitter shall store up to eight verifications in its non-volatilememoryiv. A verification of the system shall be possible at any time, locally orremotely, on demand, and under process conditions and shall notinterrupt the signal to the control system.v.The verification report shall be compliant to common quality systemssuch as ISO 9000 section 7.6a to prove reliability of the meterspecified accuracy.B.The vortex sensing system shall consist of:1.The flow metering system shall possess a non-volatile memory tostore the sensor calibration and transmitter setup information. Theelectronics shall be interchangeable for meter sizes ½” – 12”.2.The sensor shall be the proper size to measure the design flow rateof the piping.3.Wetted materials of 316L stainless steel, CF3M SS, and graphite sealas standard.4.Wetted materials of Alloy C22 and seals of Viton, Kalrez, and Gylonas options5. A sensor body with standard connections such as ASME B16.5flanges (C, F, O, R sensors) or wafer mounted (D sensor) as specifiedby the customer data sheet.6.The sensor shall be rated for NEMA 4X service as standard.7.The sensor to count the vortices shall be of the differential switchedcapacitance (DSC) type and shall be capable of withstandingtemperatures ranging from -40o to 500 o F (or -328o to 752 o F wherespecified).8.The DSC sensor shall be identical for all meter sizes.9.The DSC sensor shall have an option to include a Pt 1000 element forintegral temperature measurement.10.The meter shall be rated for pressures up to Class 300 for vortexsensor bodies with proper process connections.11.The reducer version (R) shall have an optional meter with integratedline size reduction.12.Resistant to mechanical shock such as water hammer and vibrationresistant design up to 2g at 10 to 150 Hz as specified.13.Temperature shock resistant up to 270 o F/s.C.The integral or remote transmitter shall integrate, control and allow setup of the measurement system. The output and source power shall be noted in the drawings in one of the following formats:1.4–20 mA HART2.4-20mA HART, pulse/frequency/switch3.4-20mA HART, 4–20 mA output4.4-20 mA HART, pulse/frequency/switch, 4-20 mA input5. PROFIBUS PA, pulse/frequency/switch6. FOUNDATION Fieldbus, pulse/frequency/switch7. 12 to 35 VDC (1, 2, 4 above); 12 to 30 VDC (3 above); 9 to 32 VDC(5, 6 above)D.The transmitter shall:1.Include a powder coated cast aluminum housing with a NEMA 4Xrating.2.Allow local programming that can be operated through theenclosure window without opening the electrical enclosure asspecified.3.Be capable of displaying instantaneous flow rate and total flow withuser-selectable engineering units, readout of diagnostic events andremedies, and support 16 standard languages.4.Include a low flow cutoff control through the display pushbuttonfunction or via a digital bus (if used).5.Allow no limitation of transmitter operational capability or diagnosticdependency between integral and remote mounting orientation.6.Be supported by device drivers (DD), general station description(GSD) files, instructions and pre-engineered code based on selectedoutput variant.7.Retain all setup parameters and accumulated measurementsinternally in non-volatile memory in the event of power failure. Thememory unit shall be transferrable from a damaged unit or used for aduplicate device with no loss of device parameters or data stored viathe use of the display.8.Include an integral flow computer with calculations for natural gas,industrial gases, or steam as specified.9.Display notification and history of process or system events.2.03SOURCE QUALITY CONTROLA.Vortex flowmeters shall be factory calibrated on an approved test stand withcertified accuracy traceable to NIST, compliant with ISO 17025 laboratory standardaccredited by a national verification agency such as A2LA.B.Each meter shall ship with a certificate of a 3-point calibration reportexceeding stated standard accuracy of 0.75% of rate.C. A real-time computer generated printout of the actual calibration data pointsshall indicate apparent and actual flows. The flow calibration data shall beconfirmed by the manufacturer and shipped with the meters to the project site.D.The manufacturer shall provide complete documentation covering thetraceability of all calibration instruments.E.The manufacturer shall provide ISA data sheet ISA-TR20.00.01 as latestrevision of form 20F2321. The manufacturer shall complete the form with allknown data and model codes and dash out the inapplicable fields. Incomplete datasheets submitted will result in a rejected submittal.2.04 ACCESSORIESA. Stainless steel tag - labeled to match the Contract Documents.B. Optionally, provide a remote transmitter mounting set suitable for postmounting.C. Optionally, the vortex flowmeter will be installed with a flow conditioner dueto inadequate straight run requirements.D. Optionally, provide sun shield for outdoor installations.2.04SAFETYA. All electrical equipment shall meet the requirements of ANSI/NFPA 70,NATIONAL ELECTRIC CODE, latest edition.B. All devices shall be certified for use in hazardous areas as: CSA C/US non-incendive for Class I, Division 2, Group A-D or Class I, II, III, Division 1 XP or IS, Group A-DG services.C. All devices shall be suitable for use as non-incendive devices when used withappropriate non-incendive associated equipment.D. Electrical equipment housing shall conform to NEMA 4X classification.E. Non-intrinsically safe electrical equipment shall be approved by a NationallyRecognized Testing Laboratory (NRTL) such as FM, UL, ETL, CSA, etc. for thespecified electrical area classification.F. Electrical equipment specified as intrinsically safe shall qualify as “simpleapparatus” or NTRL approved intrinsically safe equipment per ANSI/ISA-RP12.6“Installation of Intrinsically Safe Systems for Hazardous (Classified) Locations”, latest edition.PART 3- EXECUTION3.01 EXAMINATIONA.Examine the complete set of plans, the process fluids, pressures, andtemperatures and furnish instruments that are compatible with installed processcondition.B.Examine the installation location for the instrument and verify that theinstrument will work properly when installed.3.02 INSTALLATIONA.As shown on installation details and mechanical Drawings.B.As recommended by the manufacturer’s installation and operation manual.C.Specific attention should be given to the following technical requirements:1.Verify the sensor is installed according to the Manufacturer’srecommendations per TI00069D and ISO 14511 as to the required inlet andoutlet run diameters distance from flow disturbances.3.03 FIELD QUALITY CONTROLA.Demonstrate the performance of all instruments to the ENGINEER beforecommissioning.B.ENGINEER to witness all instrument calibration verifications in the field.C.Each instrument shall be tested before commissioning and the ENGINEERshall witness the response in the PLC control system and associated registers.D.Manufacturer’s Field Services:1.Manufacturer’s representative shall verify installation of all installedflow sensors and transmitters.2.Notify the ENGINEER in writing of any problems or discrepancies andproposed solutions.3.04 ADJUSTINGA.Verify factory calibration of all instruments in accordance with theManufacturer’s instructions.3.05 PROTECTIONA.All instruments shall be fully protected after installation and beforecommissioning. Replace any instruments damaged before commissioning:1. The ENGINEER shall be the sole party responsible for determiningthe corrective measures.。
(完整word版)流量计YF-S201规格书
YF-S201流量传感器技术文档产品特点：
1.本产品外观轻巧灵便，体积小,便于安装.
2.叶轮内部镶有不锈钢珠，永远耐磨.
3.密封圈采用上，下受力的结构永不漏水。
4.霍尔元件采用德国进口,并且用灌封胶封装，
防止进水，永不老化。
5.所有原材料均有符合ROSH检测标准
一、产品简介：
水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。
它装在热水器进水端,用于检测进水流量，当水通过水流转子组件时， 磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲 信号，反馈给控制器，由控制器判断水流量的大小，进行调控。
二、 使用注意事项
❖ 严禁剧烈冲击以及化学物质的侵蚀。
❖ 严禁抛掷或碰撞。
安装方向示意图 ❖ 水平或者垂直安装都可以
❖ 介质温度不宜超过1200
C 。
三、输出波形图: IN
Duty Cy=40%～60%
四、 引出线方式：
六、出厂检验：。
流量计器器操作说明书
流量计器器操作说明书流量计操作说明书1. 引言流量计器是一种用于测量液体或气体流量的仪器，广泛应用于工业、农业、医疗和科学领域。
本操作说明书旨在向用户提供流量计器的正确使用方法和注意事项，以确保准确测量和安全操作。
2. 产品概述流量计器由以下主要组成部分构成：- 测量装置：用于测量液体或气体的具体流量。
- 显示器：用于显示流量计读数和其他相关信息。
- 控制按钮：用于设置参数和校准流量计。
- 连接口：用于连接进口和出口管道。
3. 安装准备在安装流量计器之前，请确保以下准备工作已完成：- 选择适当的位置：确保流量计器安装在垂直位置，且远离振动和高温环境。
- 连接管道：根据管道规格选择合适的连接件，并确保连接牢固无泄漏。
- 电源供应：连接电源适配器并确保电源稳定。
4. 基本操作步骤按照以下步骤正确操作流量计器：步骤1：启动流量计器按下电源按钮，待显示屏亮起后，流量计器即启动完成。
步骤2：设置参数使用控制按钮进入参数设置菜单，根据流体类型和流量范围进行合适的设置。
步骤3：校准流量计使用流量标准参考物，按照流量计器说明书中的说明进行校准操作。
步骤4：测量流量将待测液体或气体通过流量计器的进口管道，待流量计器稳定显示后，即可读取测量结果。
5. 使用注意事项- 避免剧烈震动：流量计器在使用过程中应避免受到剧烈震动，以免影响测量精度。
- 防止堵塞：定期检查进口和出口管道，避免发生堵塞情况，保证流体畅通。
- 定期校准：流量计器的准确性会随时间变化而降低，建议定期进行校准操作，以确保准确测量。
- 防水防尘：流量计器应远离水源和灰尘，以免影响仪器正常工作。
- 注意安全使用：在使用过程中，注意遵守相关安全规定，避免发生液体或气体泄露导致的安全事故。
6. 故障排除如果流量计器出现异常情况，如读数不准确或无法启动等，可以参考以下故障排除方法：- 检查电源连接是否稳定。
- 检查管道连接是否牢固无泄漏。
- 检查传感器是否被堵塞或损坏，需要进行清洁或更换。
流量计说明书
LDE系列电磁流量计是一款经济实用，性能稳定的智能型电磁流量计，适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
二、工作原理及结构1、工作原理测量原理是基于法拉第电磁感应定律。
即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势，其感应电势Ｅ为：Ｅ＝ＫＢＶ—ＤＫ：仪表常数；Ｂ：磁感应强度Ｖ—：测量管截面内的平均流速；Ｄ：测量管的内径；测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（即体积流量）成正比的电压，此电压通过两个与液体直接接触的电极检出，传至放大器，然后转换成统一的输出信号。
这种测量方式具有以下特点：●测量管内无阻流体，因此无压力损失。
●由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为DN×5（DN为流量计通径）。
●只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求●测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关，所以测量精度高，工作可靠。
2、结构组成及外形尺寸⑴电磁流量计示意图（一体型和分体型）电磁流量计由传感器和转换器两部分组成。
如下图所示：分体型转换器一体型电磁流量计三、性能参数及功能、特定描述1、技术参数见表1表1 技术性能参数2、功能特点描述四、电磁流量计选型1、电磁流量计的正确选型需要详细了解以下工艺参数：在电磁流量计的选型时，要注意以下几点：●实际最高工作压力必须小于电磁流量计的额定工作压力；●最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；●从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；●根据测量目的、功能来合理选择相应的精度等级；●根据介质的腐蚀性来选择电磁流量计的电极材料；●根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；●根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计2、电磁流量计流量和口径的选择3、电磁流量计电极材料的选择根据被测流体材料的腐蚀性来选择电极的材料，如下表所示：4、电磁流量计内衬材料的选择根据被测量介质的腐蚀性、磨损性和温度来选择内衬材料，如下表所示：5、根据安装要求和环境，选择使用一体型还是分体型电磁流量计：分体式最大距离，电缆铜芯截面与介质电导率关系曲线图如下。
Maxtec流量计使用说明说明书
本手册指导专业人员进行流量计的安装和操作。
提供本手册的保修范围不包括产品破裂 Acrylic a ...................................................................b) ................................................................. ........................................................ ........................ Maxtec Maxtec Maxtec O 和任何其他子公司不承担因意外或间接损坏或对设备的滥用、误用、错误应用、变更、疏忽或事故而造成的责任。
上述保修规定具有排他性，代替所有其他明示或暗示的保证，包括对适销性和特定用途适用性的保证。
如需产品保修退货，请联系 MAXTEC 客户服务中心获取退货授权（RMA ）。
流量计仅用于本手册所述“预期用途”。
请不要使用本流量计，并请与您的供应商联系。
请 仅使安装过程中请注意避免使用交叉螺纹连接件入口压力如不符合流量管或流量计本体上标注的数值，则可70联邦法律（美不含聚乙烯140°F (-40°C)如要获得本手册的最新版本，请访问美国电话：(800) 748.5355传真：(801) 973.6090电子邮件：****************网站： 目的是为了您的安全和防止流量计受损。
如您无法理解本手册，请不要使用本流量计，并请与您的供应商联系。
保修/不当使用。
在正常运行条件下，Maxtec 保证 Acrylic 流量计在工艺和材料方面没有缺陷，保修期为：）流量管外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .终身保修b)针阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .收货起五（5）年c) 安装硬件 . . . . . . . . . . . . . . . . . . . . . . . . . . . .保证没有制造缺陷或与制造工艺直接相关的问题d) 所有其他未列出的零部件 . . . . . . . . . . . .收货起两（2）年。
旋进旋涡流量计操作说明书
旋进旋涡流量计使用说明目录一、概述二、结构与工作原理三、主要技术参数与功能四、选性与安装五、使用方法六、接线七、故障现象及排除方法八、包装、运输及贮存九、开箱及检查附录（一）天然气真实相对密度Gr的确定附录（二）天然气物理性质表智能旋进旋涡流量计一、概述智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。
该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
1.1产品主要特点●无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；●采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；●智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；●采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；●采用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；●采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；●采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；●转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；●多物理量参数报警输出，可由用户任选其中之一；●流量计表头可360度旋转，安装使用简单方便；●配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输●压力、温度信号为传感器输入方式，互换性强；●整机功耗低，可用内电池供电，也可外接电源。
1.2主要用途智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
X旋进旋涡流量计说明书样本
以 Pt100 铂电阻为温度敏感元件, 在一定温度范围内, 其电阻值或者侵权，请联系改正或者删除。
应关系。 5. 压力传感器
Z ——气体在工况下的压缩系数; 注: 当用钟罩或负压标定时取 ZN/Z=1, 对天然气(ZN/Z)1/2=FZ 为超压缩因子。按中 国石油天然气总公司的标准 SY／T6143－1996 中的公式计算。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
LUXZ 型 智能旋进漩涡流量计
使用说明书
开封仪表有限公司
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
目录
一、 概述 ………………………………………….1 二、 结构与工作原理 …………………………….1 三、 主要技术参数与功能 ……………………….3 四、 选型与安装 ………………………………….5 五、 使用方法 …………………………………….12 六、 接线 ………………………………………….18 七、 故障现象及排除方法 ……………………….22 八、 包装、 运输及贮存 ………………………….22 九、 开箱及检查 ………………………………….23 附录( 一) ……………………………………….23 天然气真实相对密度 Gr 的确定 附录( 二) ……………………………………….24 天然气物理性质表
以压阻式扩散硅桥路为敏感元件, 其桥臂电阻在外界压力作用下会发生预期 变化, 因此在一定激励电流作用下, 其两个输出端的电位差与外界压力成正比。 6. 压电晶体传感器
安装在靠近壳体扩张段的喉部, 可检测出漩涡进动的频率信号。 ⒎ 消旋器
横河电磁流量计使用说明书
横河电磁流量计使用说明书一、产品描述横河电磁流量计是一种用于测量液体流量的仪器。
其基本原理是根据法拉第电磁感应定律，当液体通过磁场时，会产生感应电动势，通过测量感应电动势的大小可以确定液体的流量。
横河电磁流量计结构紧凑、测量准确，广泛应用于工业自动化控制领域。
二、安装与调试1. 安装前，请确保电源已关闭，仪表处于断电状态。
2. 检查电磁流量计的外观有无损坏，如有损坏请及时更换或修理。
3. 将电磁流量计正确安装在流体管路上，确保流体能够顺利通过。
4. 连接电磁流量计的输入和输出接口，确保线路连接正确无误。
5. 打开电源，对电磁流量计进行简单的调试，如校准零点、调整放大倍数等，确保仪表的准确性。
6. 完成安装和调试后，合上电磁流量计的外部盖板，确保仪表的整洁美观。
三、仪表操作1. 开机与关机操作人员将仪表接入电源后，仪表自动进入工作状态。
关闭电源时，应先切断仪表与电源的供电连接，待指示灯熄灭后方可断开电源线。
2. 仪表校准为确保测量准确性，需要对电磁流量计进行校准。
根据实际使用情况和要求，进行相应的零点校准和放大倍数校准。
3. 显示与操作电磁流量计配备了直观的液晶显示屏，可以实时显示流体的流量数值。
通过仪表上的操作按钮，可以切换不同的显示模式，查看流速、体积等参数。
四、故障排除1. 显示异常当液晶显示屏显示异常时，首先检查电源是否正常，如电源正常，可以尝试重新启动仪表。
如果问题仍未解决，请联系售后服务。
2. 测量不准确当测量结果与实际情况存在偏差时，可以考虑以下几点排除故障：(1) 检查流体管路，确保无阻塞物或漏液情况。
(2) 检查电磁流量计的安装位置，避免受到外部干扰。
五、维护与保养1. 定期检查仪表的外观和内部零件，如发现异常情况及时处理。
2. 保持仪表周围环境整洁，避免灰尘和杂物进入仪表内部。
3. 避免电磁流量计受到强磁场干扰，以免影响测量准确性。
六、注意事项1. 在操作或维护仪表时，务必切断电源，以防电击事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
1、简介
冲板式散状固体流量计（以下简称冲板流量计）由测量部分（一次表），显示输出部分（二次表）以及连接壳体组成。
它经常与螺旋给料机、叶轮给料机、斗式提升机、传送带等配合使用。
2、测量原则
物料下落到检测板上产生水平分力，此水平分力作用于冲板流量计一次表内部的测力传感器使之产生电信号并传送给二次表，由二次表显示并输出与之对应的瞬时流量。
二、主要配置
——冲板流量计一次表（含测量本体，传感器，检测板）一台
——冲板流量计连接壳体
——冲板流量计显示表一台
三、技术规格
一次表
防尘：自身结构防尘
耐电压：端子与箱体之间1分钟1000VAC。
绝缘：500VDC,100M以上。
涂饰：银色。
材质：一次表主体用铝铸件。
传感器：测力传感器
适用温度: -10℃—+50℃安全载荷: 150%
接线说明: 红15VDC或12VDC+ 黑— ;输出绿0~20mVDC+ 白—
（颜色以实际发货说明为准）
四、操作
（一）、安装使用注意事项
1、模拟输入与输出信号对电子噪声敏感，请将这些线远离交流电源，并尽量缩短屏蔽电缆的长度，如现场有干扰，请将屏蔽电缆的屏蔽线良好接地。
2、冲板流量计测量的数据受以下三个因素影响：冲击角、检测板水平安装角度和物料自由下落高度。
所以当技术人员协助安装调试后不要轻易改动以上因素。
（二）校准
1、初次使用
（1）整流壳体和流路对接之后，将冲板流量计安装在整流壳体的基座上，将密封橡胶的法兰和地脚螺栓紧固，进行简单的水平调节。
（2）打开整流壳体门，先将轴插入轴套内，将轴套内的紧固顶丝紧固。
（3）将冲击板通过瓦座穿在轴上，将冲击板调整到合适的角度后（对地角度：60-90度），将冲击板固定在轴上。
（4）将阻尼油注入阻尼器，使阻尼器中充满油且无气泡。
填充阻尼油
检查阻尼器中有无气泡
（5）传感器输出
红、黑端电源10-15VDC；绿、白端输入0~20mVDC。
（6）接线图：（以实际发货为准）
绿
传感器输出
白-
红
传感器供电
黑-
现场变送器
（7）标定
冲板流量计现场校正主要采用实物校正的形式。
要求标定时的工作状
态和正常的工作状态相一致。
a 、记录二次表中的各参数值和累计值。
b 、正常下料一分钟以上，记录此时的累计显示值，算出实际的累计显示值并称量出被测物料的实际质量。
c 、用下列公式计算出新的增益值，将新的增益值输入到二次表中。
原有增益值
显示值
实际称量值
新的增益值×=
d 、重复2-4步进行新一轮标定，直至使误差小于1%，标定结束。
2、定期校验
（1）、将二次表的参数值备份下来以便核对。
（2）、二次表的工作电压要求在220VAC ，不要使工作电压超出正常范围。
（3）、二次表的工作温度在0-+50℃，不要超出正常温度。
（4）、非专业人员请勿操作二次表。
（5）、如二次表发生故障，不要自己维修，请与厂家联系进行更换。
（6）、本二次表为免维护二次表。
（7）要保持一次表周围环境的清洁，当灰尘比较大或有雨水的时候不要打开一次表的后盖。
（8）、经常清除附着在检测板上的物料。
（9）、不要使用重物敲击检测板。
（10）、定期检查一次表内部的密封情况，如有露灰现象，应及时处理。
（11）、定期检查组尼器中的阻尼油有无泄漏，如有泄漏应及时补充。
（12）、定期检查一次表和二次表之间的接线是否牢固。
五、疑难解答
1、二次表不显示，故障原因 ：
（1）、电源未接好，检查二次表的电源端是否为220VAC 之间。
%
100×=
实际值
显示值
—实际值误差
（2）、检查传感器红、黑之间是否是10-15VDC。
2、二次表的瞬时流量不发生变化
（1）、检查一次表的机械部分是否有阻滞情况，如有，请处理。
（2）、检查传感器红、黑之间是否是10-15VDC。
如果没有则检查二次表11、12是否是10-15VDC，如果二次表有，是属于一次、二次之间连线问题请检查连线，如果没有属于二次表的故障请与厂家联系。
（3）、检查传感器的绿、白是否有0-20Mv的变化值，如果没有说明传感器损坏，请与厂家联系。
（4）、检查二次表的9，10端的电压输入是否在正常范围之内。
如果电压在正常的范围内变化而二次表不变化则二次表输入部分故障请与厂家联系。
3、显示值波动较大
（1）、阻尼系数值过小，应在8-20之间。
（2）现场下料有断料情况。
（3）物料没有全部打到冲击板上。
4、停料时不回零点。
（1）、检测板松动。
（2）、检测板上有附着物。
（3）、流路堵塞
（4）、一次表水平发生变化，按前面所提及的办法进行水平调整。
5、流量发生突然变化
变小：检测板脱落或角度发生变化。
变大：流路堵塞。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
